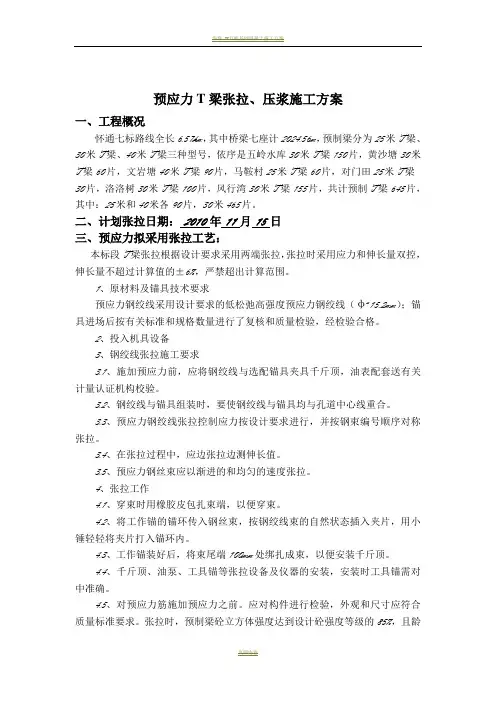

预应力T梁张拉、压浆施工方案
预应力T梁张拉、压浆施工方案一、工程概况怀通七标路线全长6.57km，其中桥梁七座计2024.56m，预制梁分为25米T 梁、30米T梁、40米T梁三种型号，依序是五岭水库30米T梁150片，黄沙塘30米T梁60片，文岩塘40米T梁90片，马鞍村25米T梁60片，对门田25米T梁30片，洛洛树30米T梁100片，风行湾30米T梁155片，共计预制T 梁645片，其中：25米和40米各90片，30米465片。
二、计划张拉日期：2010 年11 月15 日三、预应力拟采用张拉工艺：本标段T梁张拉根据设计要求采用两端张拉，张拉时采用应力和伸长量双控，伸长量不超过计算值的±6%，严禁超出计算范围。
1、原材料及锚具技术要求预应力钢绞线采用设计要求的低松弛高强度预应力钢绞线（φs15.2mm）；锚具进场后按有关标准和规格数量进行了复核和质量检验，经检验合格。
2、投入机具设备3、钢绞线张拉施工要求3.1、施加预应力前，应将钢绞线与选配锚具夹具千斤顶，油表配套送有关计量认证机构校验。
3.2、钢绞线与锚具组装时，要使钢绞线与锚具均与孔道中心线重合。
3.3、预应力钢绞线张拉控制应力按设计要求进行，并按钢束编号顺序对称张拉。
3.4、在张拉过程中，应边张拉边测伸长值。
3.5、预应力钢丝束应以渐进的和均匀的速度张拉。
4、张拉工作4.1、穿束时用橡胶皮包扎束端，以便穿束。
4.2、将工作锚的锚环传入钢丝束，按钢绞线束的自然状态插入夹片，用小锤轻轻将夹片打入锚环内。
4.3、工作锚装好后，将束尾端100mm处绑扎成束，以便安装千斤顶。
4.4、千斤顶、油泵、工具锚等张拉设备及仪器的安装，安装时工具锚需对中准确。
4.5、对预应力筋施加预应力之前。
应对构件进行检验，外观和尺寸应符合质量标准要求。
张拉时，预制梁砼立方体强度达到设计砼强度等级的85%，且龄期不少于7天后，方可张拉。
4.6、预应力筋的张拉顺序(钢绞线编号)：50%N2→100%N3→100%N2→100%N1。
桥梁预制施工要点图文讲解
正在绑扎的行车道板钢 筋
圆钢 圆钢 钢管
螺纹钢
梁行车道板钢筋胎具正面图
说明： 1、本图尺寸以厘米计。 2、本图为大样图，具体详细尺寸要根据梁型来确定。 3、本图为钢筋胎具中的一节，其余和此节相同。
螺纹钢
梁行车道板钢筋胎具侧面图
行车道板钢筋定位胎具设计图
1、现场标准
(1)、T梁钢筋绑扎模具及整体吊装系统
T梁端头、横隔板振捣质量好，无蜂窝、麻面、 缺边、缺角
要避免振动器碰撞预应力管道、预埋件、模板， 对锚垫板后钢筋密集区应认真、细致振捣，确保锚 下砼密实 。
梁片的预制要有同条件养生试块，试块要放 置在梁片的顶板上，与该梁片同时、同条件养 生。
预应力
（1) 张拉前的砼养生时间及强度控制：砼强度应不 小于设计规定值，T梁时间必须遵从设计规定。
梳形板堵浆采用皮 带易于拆卸，堵浆
效果好
波纹管、锚垫板
波纹管定位准确
在钢筋绑扎过程 中，应根据设计精确 固定波纹管和锚垫板 位置，波纹管U型定位 筋必须敷设，每40～ 60cm设置一道，不得 缺省 。
波纹管接头包裹
冷轧薄钢带卷制的波纹管厚度不宜小于0.35mm。波纹管的 连接应采用管长200mm的大一号同型波纹管作接头管，接头长度 不低于规范要求，并在波纹管连接处用密封胶带封口，确保不 漏浆。
外观质量
浇筑质量较 好的T梁
预制时应将伸 缩缝预埋筋、泄水 孔、防撞护栏预埋 筋、吊梁孔（环）、 钢束孔道等设计要 求的预埋件全部按 位置准确装好。
梁体砼表面平整、光滑、色泽一致、无明显模板接缝、 无漏浆、无蜂窝、麻面等缺陷，水泡气泡小且少，外观线条 顺畅，边梁翼板边缘线顺直、平整 。
(1)、T梁钢筋绑扎模具及整体吊装系统
图文并茂地T梁浇筑、张拉、压浆、封锚详解
T梁从立模板到张拉全过程图文详解1.底模安装。
图为技术人员在测量反拱。
反拱的作用主要为减少预应力产生的上供度。
2．钢筋绑扎。
采用梁体道碴槽板钢筋和梁体底腹板钢筋分开绑扎工艺，梁体底腹板钢筋及预应力孔道定位网均在钢筋绑扎台座上绑扎成型。
钢筋绑扎台座上设置有固定钢筋及各预埋的胎卡具，以确保其位置相对准确。
3．吊底腹板钢筋。
用两台12.5吨的龙门吊将其吊入制梁台座。
然后调整、补充钢筋。
装预埋件。
最后通知监理检查，合格后穿橡胶管。
请仔细看看下图，梁体上有很多白色的小点。
那是混凝土垫块。
作用是保证钢筋与模板间留有空隙，也就是形成保护层。
垫块以每平方米不少于四个布置。
4．穿管。
每个孔道由两段橡胶管接成。
中间设一个接头。
等混凝土浇筑完毕后，这橡胶管是要拔出来的，拔管时从梁的两端反方向拔出。
5．安装模板。
模板安装之前须清洗干净并涂脱模剂。
注意底模与端模、侧模均应垂直。
连接处要紧密不漏浆。
6．绑扎桥面钢筋。
7．浇筑混凝土。
浇筑前须通知监理检查模板，钢筋等是否合格。
监理检查合格并签字后方可浇筑混凝土。
灌注的原则是“先底板，再腹板，最后顶板，从两端到中间，分层连续灌注成型”。
每片梁的灌注总时间不宜超过3.5小时8．养生。
混凝土灌注后2小时，覆盖帆布养护。
9．拔橡胶管。
当混凝土强度达到6到8Mpa时，经过实验室允许后即可拔管。
10．模板拆除。
当梁体混凝土强度不低于25Mpa，梁体混凝土芯部与表层、表层与环境温差均不大于15摄氏度，且能保持混凝土菱角完整时由实验室出具拆模通知单方可进行拆模。
模板拆下来后，须立即清理模板上沾的混凝土，以备下次使用。
11．梁体美容。
因为模板的表面并不是完全光滑的，拆模后，表面会留下一些小坑。
须用水泥浆填补。
12．穿钢绞线。
用卷扬机拖拉的方法进行穿孔，钢绞线穿入孔道后，两端伸出一定的长度，伸出长度为750mm13．张拉。
梁体预应力分两期进行，即一期张拉和二期张拉。
一期张拉在混凝土强度≥33.5Mpa后在制梁台座上进行。

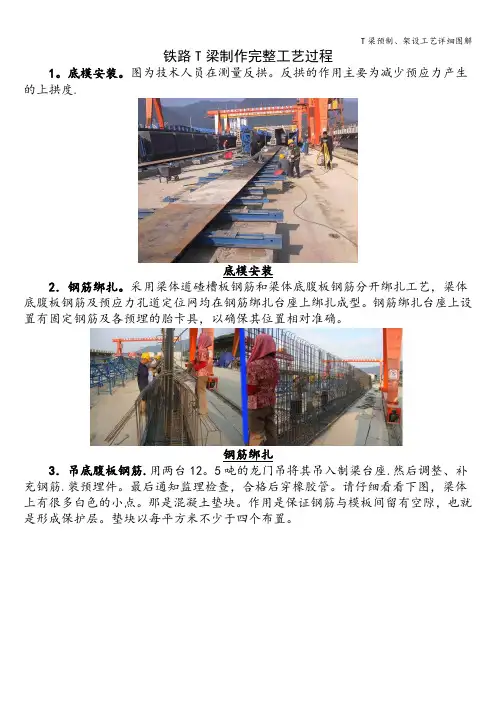

T梁预制、架设工艺详细图解
铁路T梁制作完整工艺过程1。
底模安装。
图为技术人员在测量反拱。
反拱的作用主要为减少预应力产生的上拱度.底模安装2．钢筋绑扎。
采用梁体道碴槽板钢筋和梁体底腹板钢筋分开绑扎工艺，梁体底腹板钢筋及预应力孔道定位网均在钢筋绑扎台座上绑扎成型。
钢筋绑扎台座上设置有固定钢筋及各预埋的胎卡具，以确保其位置相对准确。
钢筋绑扎3．吊底腹板钢筋.用两台12。
5吨的龙门吊将其吊入制梁台座.然后调整、补充钢筋.装预埋件。
最后通知监理检查，合格后穿橡胶管。
请仔细看看下图，梁体上有很多白色的小点。
那是混凝土垫块。
作用是保证钢筋与模板间留有空隙，也就是形成保护层。
垫块以每平方米不少于四个布置。
将绑扎好的钢筋吊到底模上4．穿管。
每个孔道由两段橡胶管接成。
中间设一个接头。
等混凝土浇筑完毕后,这橡胶管是要拔出来的,拔管时从梁的两端反方向拔出。
穿橡胶管5．安装模板。
模板安装之前须清洗干净并涂脱模剂。
注意底模与端模、侧模均应垂直。
连接处要紧密不漏浆。
清理模板模板安装6．绑扎桥面钢筋。
绑扎桥面钢筋7．浇筑混凝土。
浇筑前须通知监理检查模板，钢筋等是否合格。
监理检查合格并签字后方可浇筑混凝土。
灌注的原则是“先底板，再腹板，最后顶板，从两端到中间,分层连续灌注成型"。
每片梁的灌注总时间不宜超过3。
5小时。
混凝土浇筑(1）混凝土浇筑（2）8．养生。
混凝土灌注后2小时，覆盖帆布养护。
盖布养护9．拔橡胶管。
当混凝土强度达到6到8Mpa时，经过实验室允许后即可拔管。
拔管10．模板拆除。
当梁体混凝土强度不低于25Mpa，梁体混凝土芯部与表层、表层与环境温差均不大于15摄氏度，且能保持混凝土菱角完整时由实验室出具拆模通知单方可进行拆模。
模板拆下来后，须立即清理模板上沾的混凝土,以备下次使用。
拆模11．梁体美容.因为模板的表面并不是完全光滑的，拆模后,表面会留下一些小坑。
须用水泥浆填补.填补桥梁外面的一些小坑洼12．穿钢绞线。
用卷扬机拖拉的方法进行穿孔，钢绞线穿入孔道后，两端伸出一定的长度，伸出长度为750mm。
现浇箱梁预应力张拉、压浆及封锚
现浇箱梁预应力张拉、压浆及封锚一、预应力张拉（1）张拉平台腹板束张拉位于箱梁顶面，顶、底板束张拉在梁腔内进行，横隔板处预应力张拉设置张拉作业平台，确保作业人员安全；张拉平台由既有现浇梁支架改造而成，利用工12型钢和原有贝雷架做支撑，然后设置上下爬梯、脚手板、护栏、挡脚板、安全网等。
张拉平台示意如图所示。
（2）预应力张拉顺序当箱梁混凝土立方体强度达到设计混凝土强度等级的100%以上且龄期达到7天后方可进行预应力钢束张拉。
预应力钢束张拉顺序为：通长腹板束→顶、底板束；顶、底板束张拉时，应先张拉靠近中腹板处钢束，顶板束与底板束张拉应上下交替进行。
张拉程序为：0→初始张拉吨位（10%σcon）→100%σcon张拉吨位→持荷2分钟锚固，σcon为预应力钢绞线锚下张拉控制应力（非千斤顶油泵显示值），锚下张拉控制应力σcon=0.75fpk。
钢束张拉时要对称进行，采用双控，以张拉力为主，引伸量作为参考。
（3）预应力张拉伸长量计算预应力束张拉采用张拉应力与伸长量双控，当张拉应力达到控制应力时，实际伸长量应在理论伸长量的-6%～+6%范围内。
实际伸长量值应扣除钢束的非弹性变形影响。
预应力张拉前，需根据施工图设计钢束曲线要素进行伸长量核算，预应力筋的理论伸长值的计算公式如下：式中：L -预应力筋的长度（mm ）（空间曲线长度）；-预应力筋的截面面积（mm2）（理论截面面积）；-预应力筋的弹性模量(N/mm2 )（实测弹性模量）；-预应力筋的平均张拉力(N)。
直线筋可取张拉端拉力，两端张拉的曲线筋按下式计算：-预应力筋分段起始端的拉力（N ）；-从分段起始端到计算截面的孔道长度(m)；-从分段起始端到计算截面曲线孔道部分切线的夹角之和(rad)；-考虑孔道（每米）局部偏差对摩擦影响的系数，预埋为塑料波纹管,设计给值为0.0015；-预应力筋与孔道壁的摩擦系数，预埋为塑料波纹管，设计取值为0.2。
预应力筋张拉的实际伸长量(mm)，可按下式计算：式中：-从初应力至最大张拉应力间的实测伸长量（mm ）；-初应力以下的推算伸长量（mm ），用初应力至最大张拉力间的实测伸长量按比例推算。
【图文讲解】后张法预应力T梁施工全解读
【图文讲解】后张法预应力T梁施工全解读一定义T型梁指横截面形式为T型的梁。
两侧挑出部分称为翼缘，其中间部分称为梁肋。
由于其相当于是将矩形梁中对抗弯强度不起作用的受拉区混凝土挖去后形成的。
与原有矩形抗弯强度完全相同外，却既可以节约混凝土，又减轻构件的自重，提高了跨越能力。
承重结构由配筋混凝土的上翼缘和梁肋结合而成的梁式桥称为T 形梁桥，因主梁的截面形状如英文字母T而得名。
T形梁截面受压区利用耐压的混凝土做成翼缘板并兼作桥面；受拉区用钢筋或预应力钢筋承受拉力。
二施工工艺流程三施工工序及施工注意要点1、底模安装（1）施工要点：底模采用C25混凝土底座，顶部两侧沿纵向预埋角钢，以便安置直径4cm的橡胶管，上铺设5mm厚钢板。
注意台座每隔1m设置一道拉杆预留孔。
（2）特别注意：预应力在张拉时会上拱，为减小上拱度及防止梁顶出现裂缝，底座是要预留反拱度的，一般是跨径的3%。
底模一般要比设计的底宽窄0.5cm，防止浇筑混凝土时涨模，造成混凝土浪费。
2、安装主梁钢筋骨架施工要点：①在绑扎钢筋主骨架之前先对底模进行检查，不允许有锈迹和异物，并涂刷脱模剂；②有伸缩缝的T梁预制要预埋支座钢板，这要注意的是钢板是有坡度的，架设时要与支座平行；③底座不能与钢筋接触，一是为了防止钢筋遭受脱模剂污染，二是保证保护层厚度，垫块需要能达到一定强度的上底面积小于下底面积的截头圆锥形垫块(后边说的腹板垫块同上）；④主筋加工焊接时必须抬离地面，焊缝饱满，搭接长度符合标准，达到强度标准。
3、安装波纹管施工要点：①波纹管为直径80mm的钢质材料，杜绝开口、裂缝造成管道堵塞。
②波纹管安装时，应严格要求并检查其位置准确。
分为纵向坐标和竖向坐标，保证其线形流畅。
4、侧模安装施工要点：① 模板安装时应打磨干净，打磨后用抹布擦去锈渣，彻底去掉锈迹。
检查时可以拿卫生纸擦拭一下，看是否打磨干净，尤其是新模板一定要打磨干净，否则梁体表面锈迹斑斑，非常难处理。
T梁预制、张拉和压浆施工方案培训讲学

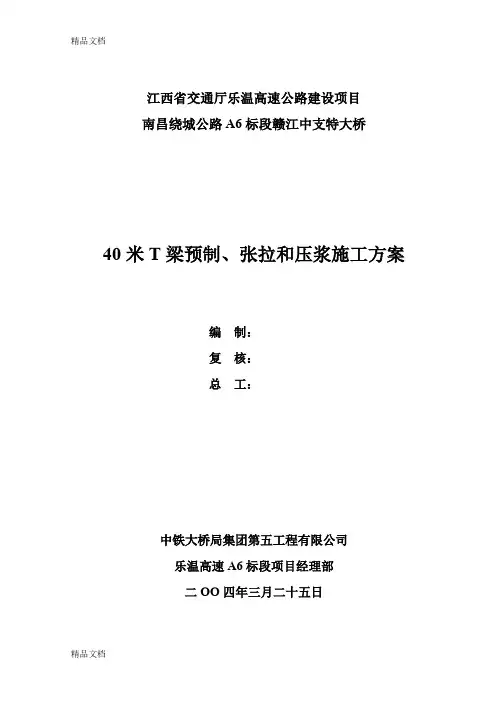

江西省交通厅乐温高速公路建设项目南昌绕城公路A6标段赣江中支特大桥40米T梁预制、张拉和压浆施工方案编制：复核：总工：中铁大桥局集团第五工程有限公司乐温高速A6标段项目经理部二OO四年三月二十五日40米T梁预制、张拉和压浆施工方案一、编制依据1、《公路桥涵施工技术规范》2、《公路工程质量检验评定标准》3、《公路工程国内招标文件范本》4、交通部颁布有关标准图5、本合同段相关设计、业主文件二、工程概况本标段为一全长2368米的特大桥工程，里程桩号为K19+811~K22+179，上部结构为59×40米先简支后连续预应力混凝土T梁，共14联，除0#-5#、49#-54#、54#-59#共3联为5孔一联外，其余墩均为4孔一联。
全桥分左、右两幅，除29#~48#墩共19孔(K20+975~K21+735)为有人行道部分，每孔单幅由8片T梁组成外，其余孔均为单幅7片T梁，全桥共预制T梁864片。
T梁梁高为2.32m，梁宽2.32m，顶面设有2％的横坡，全梁梁高、梁宽一致，跨中腹板厚20cm，支点附近腹板厚52cm。
桥梁横向通过梁间横隔板及翼缘板的湿接缝连接成整体。
T梁最大吊装重105.65t。
三、制梁施工工艺(一) 场地选择梁体预制设两个预制场。
两预制场并排设在9#墩~16#墩便道左侧；预制场占地约30000m2。
每个制梁场配备2台60t龙门吊机、1台10t小龙门吊机；存梁场设在9#~16#墩桥位处，配备2台60t跨墩龙门吊机，供提梁、架梁使用。
梁场设置制梁台座37个，制梁模板11套（8套中模、3套边模）。
砼工厂设在8#~9#墩施工便道左侧，占地约3000m2，设2×1500L搅拌站1座。
砼工厂、梁场采用C20砼进行场地硬化。
具体布置详见附图1“预制梁场平面布置图”。
(二) 台座制作将地表土开挖约20cm，平整压实，每个台座按设计T梁底座平面尺寸放样，开挖台座基础基坑。
台座两端扩大基础按2.6*2.6*0.7m施工，中间台座基础按宽1.0m，高0.4m施工，采用C20砼浇筑基础至设计标高，并预埋钢筋，然后按T梁梁底平面尺寸严格控制立模及安设纵向角钢，浇筑C20砼。
T梁施工过程——T梁的浇筑
简支T梁施工过程之一——主梁的浇筑
T梁内部设置普通钢筋，形成钢筋骨架，完成部分构造功能。
梁内部设置普通钢筋，形成钢筋骨架，完成部分构造功能。
在T梁两端，为适应内部预应力束的抬高，要将马蹄抬高。
在T梁两端，为适应内部预应力束的抬高，要将马蹄抬高。
拉端设置锚头构件预留张拉位置。
锚头可设置在梁端、梁顶等位置。
拉端设置锚头构件预留张拉位置。
锚头可设置在梁端、梁顶等位置。
拉端设置锚头构件预留张拉位置。
锚头可设置在梁端、梁顶等位置。
多数T梁在梁内部设置通长的预应力钢束。
由于梁的两端剪力较大，所以要将预应力钢束在两端抬起。
这和钢筋混凝土梁很相似。
由于梁的两端剪力较大，所以要将预应力钢束在两端抬起。
这和钢筋混凝土梁很相似。
预应力钢束要套波纹管，在锚头处要加锚垫板，以克服由于局部受力所引起的应力集中。
T梁压浆丶封端工艺

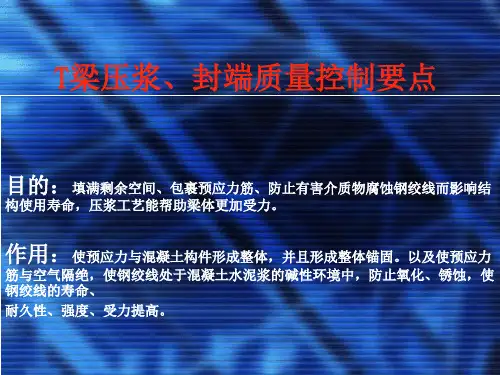

T梁压浆、封端质量控制要点
目的：填满剩余空间、包裹预应力筋、防止有害介质物腐蚀钢绞线而影响结
构使用寿命，压浆工艺能帮助梁体更加受力。
作用：使预应力与混凝土构件形成整体，并且形成整体锚固。以及使预应力
筋与空气隔绝，使钢绞线处于混凝土水泥浆的碱性环境中，防止氧化、锈蚀，使 钢绞线的寿命、 耐久性、强度、受力提高。
（1）压浆前检查预施应力的锚固情况，如有不良现象，立即 采取措施处理，方可压浆，并检查封锚头情况，不得漏浆。
清除孔道内的杂物和积水。如管道内杂物未冲洗干净，管道不流畅， 或管道孔道未修补，不准压浆。检查各种压浆设备并试运转，情况 良好、输浆管畅通、状况正常方可压浆。
（2）质量及工艺要求
①充盈度：无肉眼可见水囊，无直径大于3mm的气囊；压浆剂中的 氯离子含量不超过胶凝材料总量的0.06%。 ②管道压浆前，由试验室事先对采用的压浆料进行试配，水泥、灌 浆剂、水的称量应准确到±1％(均以质量计)。经试验室验证试验， 浆体性能各项质量指标均应满足下表要求后方可使用。计量器具均 应经法定计量检定合格，且在有效期内使用。
（6） 通知监理以及实验部门现场测试流动度并做每片梁制作3组标 准养护试件（40mm×40mm×160mm），并注明制作日期及梁号， 测定7天、28天的抗压强度和抗折强度。流动度控制范围为18±4s， 施工中不能在搅拌好的浆体内额外加水。水泥、掺和料、外加剂及 水的加注有准确的称量措施，以保证各自的称量误差不超过±1%， 水泥浆拌制均匀后由搅拌机进入储料罐时，应经过过滤网，过滤网 空格不应大于3mm×3mm。 （7） 压浆完成后，清理梁体表面以及锚穴口位置的浆体污垢，清 洗压浆设备，清理和尚头进行凿毛，凿毛锚穴口周边位置90%，且 深、密。
1、压浆准备工作：
目的：填满剩余空间、包裹预应力筋、防止有害介质物腐蚀钢绞线而影响结
构使用寿命，压浆工艺能帮助梁体更加受力。
作用：使预应力与混凝土构件形成整体，并且形成整体锚固。以及使预应力
筋与空气隔绝，使钢绞线处于混凝土水泥浆的碱性环境中，防止氧化、锈蚀，使 钢绞线的寿命、 耐久性、强度、受力提高。
（1）压浆前检查预施应力的锚固情况，如有不良现象，立即 采取措施处理，方可压浆，并检查封锚头情况，不得漏浆。
清除孔道内的杂物和积水。如管道内杂物未冲洗干净，管道不流畅， 或管道孔道未修补，不准压浆。检查各种压浆设备并试运转，情况 良好、输浆管畅通、状况正常方可压浆。
（2）质量及工艺要求
①充盈度：无肉眼可见水囊，无直径大于3mm的气囊；压浆剂中的 氯离子含量不超过胶凝材料总量的0.06%。 ②管道压浆前，由试验室事先对采用的压浆料进行试配，水泥、灌 浆剂、水的称量应准确到±1％(均以质量计)。经试验室验证试验， 浆体性能各项质量指标均应满足下表要求后方可使用。计量器具均 应经法定计量检定合格，且在有效期内使用。
（6） 通知监理以及实验部门现场测试流动度并做每片梁制作3组标 准养护试件（40mm×40mm×160mm），并注明制作日期及梁号， 测定7天、28天的抗压强度和抗折强度。流动度控制范围为18±4s， 施工中不能在搅拌好的浆体内额外加水。水泥、掺和料、外加剂及 水的加注有准确的称量措施，以保证各自的称量误差不超过±1%， 水泥浆拌制均匀后由搅拌机进入储料罐时，应经过过滤网，过滤网 空格不应大于3mm×3mm。 （7） 压浆完成后，清理梁体表面以及锚穴口位置的浆体污垢，清 洗压浆设备，清理和尚头进行凿毛，凿毛锚穴口周边位置90%，且 深、密。
1、压浆准备工作：

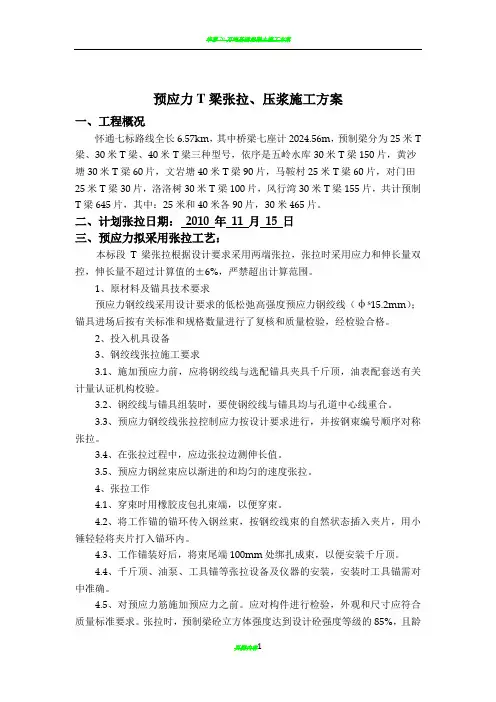

预应力T梁张拉、压浆施工方案
预应力T梁张拉、压浆施工方案一、工程概况怀通七标路线全长6.57km，其中桥梁七座计2024.56m，预制梁分为25米T 梁、30米T梁、40米T梁三种型号，依序是五岭水库30米T梁150片，黄沙塘30米T梁60片，文岩塘40米T梁90片，马鞍村25米T梁60片，对门田25米T梁30片，洛洛树30米T梁100片，风行湾30米T梁155片，共计预制T梁645片，其中：25米和40米各90片，30米465片。
二、计划张拉日期：2010 年11 月15 日三、预应力拟采用张拉工艺：本标段T梁张拉根据设计要求采用两端张拉，张拉时采用应力和伸长量双控，伸长量不超过计算值的±6%，严禁超出计算范围。
1、原材料及锚具技术要求预应力钢绞线采用设计要求的低松弛高强度预应力钢绞线（φs15.2mm）；锚具进场后按有关标准和规格数量进行了复核和质量检验，经检验合格。
2、投入机具设备3、钢绞线张拉施工要求3.1、施加预应力前，应将钢绞线与选配锚具夹具千斤顶，油表配套送有关计量认证机构校验。
3.2、钢绞线与锚具组装时，要使钢绞线与锚具均与孔道中心线重合。
3.3、预应力钢绞线张拉控制应力按设计要求进行，并按钢束编号顺序对称张拉。
3.4、在张拉过程中，应边张拉边测伸长值。
3.5、预应力钢丝束应以渐进的和均匀的速度张拉。
4、张拉工作4.1、穿束时用橡胶皮包扎束端，以便穿束。
4.2、将工作锚的锚环传入钢丝束，按钢绞线束的自然状态插入夹片，用小锤轻轻将夹片打入锚环内。
4.3、工作锚装好后，将束尾端100mm处绑扎成束，以便安装千斤顶。
4.4、千斤顶、油泵、工具锚等张拉设备及仪器的安装，安装时工具锚需对中准确。
4.5、对预应力筋施加预应力之前。
应对构件进行检验，外观和尺寸应符合质量标准要求。
张拉时，预制梁砼立方体强度达到设计砼强度等级的85%，且龄期不少于7天后，方可张拉。
4.6、预应力筋的张拉顺序(钢绞线编号)：50%N2→100%N3→100%N2→100%N1。

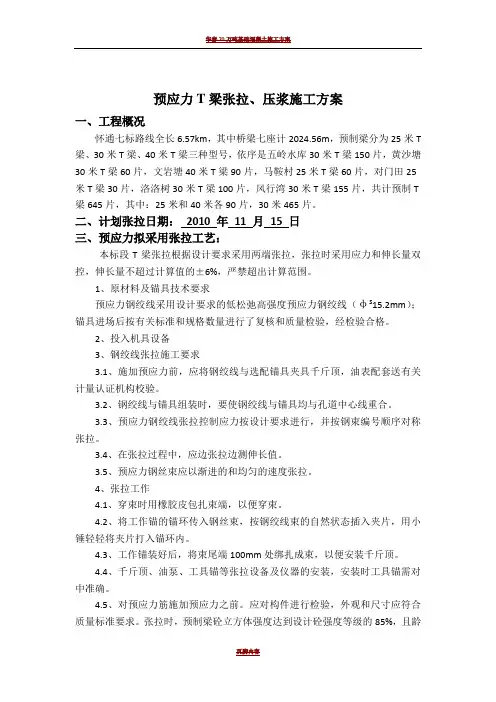

预应力T梁张拉、压浆施工方案
预应力T梁张拉、压浆施工方案一、工程概况怀通七标路线全长6.57km，其中桥梁七座计2024.56m，预制梁分为25米T梁、30米T梁、40米T梁三种型号，依序是五岭水库30米T梁150片，黄沙塘30米T梁60片，文岩塘40米T梁90片，马鞍村25米T梁60片，对门田25米T梁30片，洛洛树30米T梁100片，风行湾30米T梁155片，共计预制T梁645片，其中：25米和40米各90片，30米465片。
二、计划张拉日期： 2010 年 11 月 15 日三、预应力拟采用张拉工艺：本标段T梁张拉根据设计要求采用两端张拉，张拉时采用应力和伸长量双控，伸长量不超过计算值的±6%，严禁超出计算范围。
1、原材料及锚具技术要求预应力钢绞线采用设计要求的低松弛高强度预应力钢绞线（φs15.2mm）；锚具进场后按有关标准和规格数量进行了复核和质量检验，经检验合格。
2、投入机具设备3、钢绞线张拉施工要求3.1、施加预应力前，应将钢绞线与选配锚具夹具千斤顶，油表配套送有关计量认证机构校验。
3.2、钢绞线与锚具组装时，要使钢绞线与锚具均与孔道中心线重合。
3.3、预应力钢绞线张拉控制应力按设计要求进行，并按钢束编号顺序对称张拉。
3.4、在张拉过程中，应边张拉边测伸长值。
3.5、预应力钢丝束应以渐进的和均匀的速度张拉。
4、张拉工作4.1、穿束时用橡胶皮包扎束端，以便穿束。
4.2、将工作锚的锚环传入钢丝束，按钢绞线束的自然状态插入夹片，用小锤轻轻将夹片打入锚环内。
4.3、工作锚装好后，将束尾端100mm处绑扎成束，以便安装千斤顶。
4.4、千斤顶、油泵、工具锚等张拉设备及仪器的安装，安装时工具锚需对中准确。
4.5、对预应力筋施加预应力之前。
应对构件进行检验，外观和尺寸应符合质量标准要求。
张拉时，预制梁砼立方体强度达到设计砼强度等级的85%，且龄期不少于7天后，方可张拉。
4.6、预应力筋的张拉顺序(钢绞线编号)：50%N2→100%N3→100%N2→100%N1。

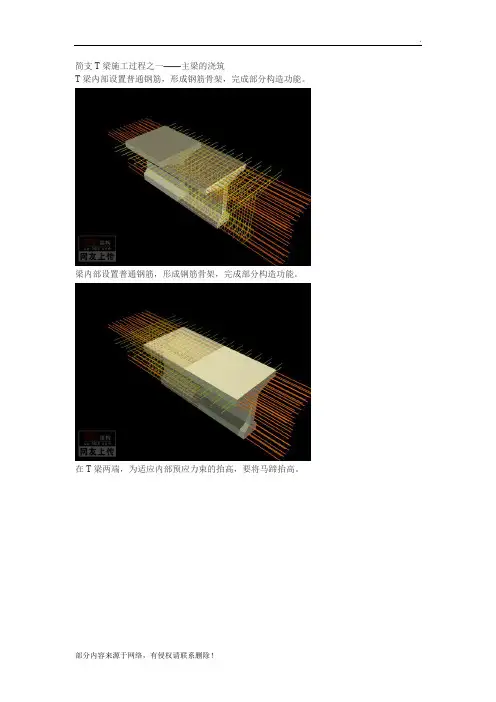

T梁施工过程——T梁的浇筑
简支T梁施工过程之一——主梁的浇筑T梁内部设置普通钢筋，形成钢筋骨架，完成部分构造功能。
梁内部设置普通钢筋，形成钢筋骨架，完成部分构造功能。
在T梁两端，为适应内部预应力束的抬高，要将马蹄抬高。
在T梁两端，为适应内部预应力束的抬高，要将马蹄抬高。
拉端设置锚头构件预留张拉位置。
锚头可设置在梁端、梁顶等位置。
拉端设置锚头构件预留张拉位置。
锚头可设置在梁端、梁顶等位置。
拉端设置锚头构件预留张拉位置。
锚头可设置在梁端、梁顶等位置。
多数T梁在梁内部设置通长的预应力钢束。
由于梁的两端剪力较大，所以要将预应力钢束在两端抬起。
这和钢筋混凝土梁很相似。
由于梁的两端剪力较大，所以要将预应力钢束在两端抬起。
这和钢筋混凝土梁很相似。
预应力钢束要套波纹管，在锚头处要加锚垫板，以克服由于局部受力所引起的应力集中。
预应力钢束要套波纹管，在锚头处要加锚垫板，以克服由于局部受力所引起的应力集中。
T梁施工过程之二——穿束简支T梁施工过程之二——穿束预应力筋穿入孔道的方法有先穿束法和后穿束法两种。
先穿束法即在浇注混凝土之前穿束。
这种穿束法较省力，但束端保护不当易生锈。
后穿束法即在混凝土浇筑之后穿束。
穿束可在混凝土养护期内进行，不占工期，便于用通孔器或高压水通孔，穿束后及时张拉，易于防锈，但穿束较为费力。
后穿束法可用人工穿束、卷扬机穿束和穿束机穿束。
穿束前应全面检查孔道是否完整无缺T梁施工过程之二——穿束T梁施工过程之二——穿束T梁施工过程之二——穿束T梁施工过程之二——穿束T梁施工过程之二——穿束T梁施工过程之二——穿束T梁施工过程之二——穿束T梁施工过程之二——穿束T梁施工过程之三——张拉预应力T梁一般采用后张法（先浇筑混凝土，后张拉预应力钢筋）。
后张法是利用构件自身作为加力台座进行预应力筋的张拉，并用锚夹具将张拉完毕的预应力筋锚固在构件的两端，再在预应力筋的管道内压入水泥浆，使预应力筋与混凝土粘结成整体。
后张法主要是靠锚夹具来传递和保持预加应力的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

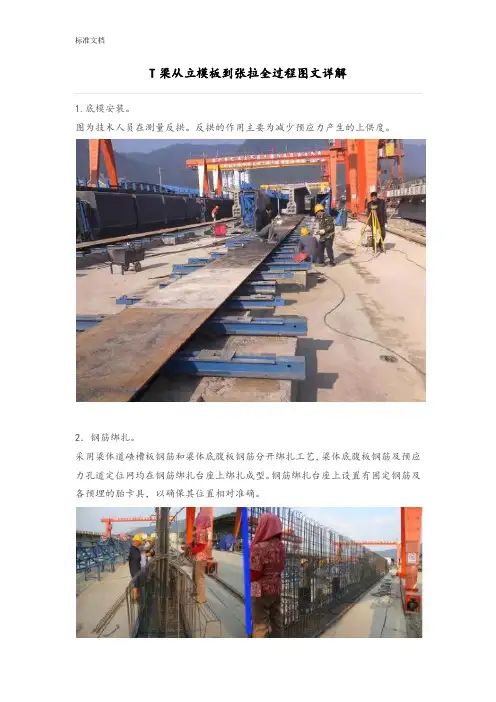

T梁从立模板到张拉全过程图文详解
1.底模安装。
图为技术人员在测量反拱。
反拱的作用主要为减少预应力产生的上供度。
2．钢筋绑扎。
采用梁体道碴槽板钢筋和梁体底腹板钢筋分开绑扎工艺，梁体底腹板钢筋及预应力孔道定位网均在钢筋绑扎台座上绑扎成型。
钢筋绑扎台座上设置有固定钢筋及各预埋的胎卡具，以确保其位置相对准确。
3．吊底腹板钢筋。
用两台12.5吨的龙门吊将其吊入制梁台座。
然后调整、补充钢筋。
装预埋件。
最后通知监理检查，合格后穿橡胶管。
请仔细看看下图，梁体上有很多白色的小点。
那是混凝土垫块。
作用是保证钢筋与模板间留有空隙，也就是形成保护层。
垫块以每平方米不少于四个布置。
4．穿管。
每个孔道由两段橡胶管接成。
中间设一个接头。
等混凝土浇筑完毕后，这橡胶管是要拔出来的，拔管时从梁的两端反方向拔出。
5．安装模板。
模板安装之前须清洗干净并涂脱模剂。
注意底模与端模、侧模均应垂直。
连接处要紧密不漏浆。
6．绑扎桥面钢筋。
7．浇筑混凝土。
浇筑前须通知监理检查模板，钢筋等是否合格。
监理检查合格并签字后方可浇筑混凝土。
灌注的原则是“先底板，再腹板，最后顶板，从两端到中间，分层连续灌注成型”。
每片梁的灌注总时间不宜超过3.5小时
8．养生。
混凝土灌注后2小时，覆盖帆布养护。
9．拔橡胶管。
当混凝土强度达到6到8Mpa时，经过实验室允许后即可拔管。
10．模板拆除。
当梁体混凝土强度不低于25Mpa，梁体混凝土芯部与表层、表层与环境温差均不大于15摄氏度，且能保持混凝土菱角完整时由实验室出具拆模通知单方可进行拆模。
模板拆下来后，须立即清理模板上沾的混凝土，以备下次使用。
11．梁体美容。
因为模板的表面并不是完全光滑的，拆模后，表面会留下一些小坑。
须用水泥浆填补。
12．穿钢绞线。
用卷扬机拖拉的方法进行穿孔，钢绞线穿入孔道后，两端伸出一定的长度，伸出长度为750mm
13．张拉。
梁体预应力分两期进行，即一期张拉和二期张拉。
一期张拉在混凝土强度≥33.5Mpa后在制梁台座上进行。
一期张拉完毕后将梁吊至存梁区进行二期张拉。
二期张拉按混凝土龄期不小于14天，同时混凝土的强度和弹模达到要求后进行。
14．压浆前的准备。
张拉结束后，伸在梁外面的有75mm长的钢绞线就已经没有作用了，需要在张拉完毕后24小时内切除。
切断处距离工作夹片外30～40mm。
压浆时两端都必须是密闭的，所以必须在桥梁两端用水泥砂浆封住钢绞线与锚具之间的空隙。
15．压浆。
张拉完毕后，为防止钢绞线腐蚀和预应力损失，须在48小时内进行灌浆。
压浆顺序为先下后上。
即先压下面的管道，再压上面的管道。
同一管道压浆连续进行，一次完成。
记录好压浆时间，环境温度，浆的温度，浆的流动度，真空度等。
16．封端之前的准备。
封端之前须铲除锚具上的砼。
然后对锚具做防锈防水处理。
17．封端。
压浆结束后须在24小时内封端。
第一副图为工人在装模板，第二副为工人在浇筑混凝土。
第三副图为模板拆除后工人在抹平
18．封端的最后一个工序，涂防水圈。
19．防水层施工。
防水效果直接影响桥梁的耐久性。
20．保护层施工。
防水层施工完毕24小时后，方可进行保护层施工。
保护层是保护防水层的。
为了使防水层不被破坏，保持良好的防水特性，保护层所用的混凝土是具有较高强度的玻纤增强混凝土。
21．工人在对桥面上的伸缩缝涂防水材料。
22．梁生产完成后。
有龙门吊吊至成品区。
然后再运至需要架梁的地方。
