天津大学机械制造练习1

天津大学22春“机械设计制造及其自动化”《机械设计基础》作业考核题库高频考点版（参考答案）一.综合考核(共50题)1.承受预紧力F′的紧螺栓联接在受工作拉力F时，剩余预紧力为F″，其螺栓所受的总拉力F₀=F′+F。

()A、正确B、错误参考答案：B2.圆柱齿轮传动中，在齿轮材料、齿宽和齿数相同的情况下，当增大模数时，轮齿的弯曲强度()。

A、降低B、不变C、提高D、变化趋向不明确参考答案：C3.带传动中，带的紧边拉力、松边拉力分别为F₁和F₂，当带即将开始打滑时，F₁和F₂的关系为()。

A.F₁≈F₂B.F₁/F₂=eμαC.F₂/F₁=eμα参考答案：B4.滚动轴承寿命计算公式为：，ε为寿命指数，对于球轴承ε=()。

A.1/3B.10/3C.3/10D.35.螺纹联接中，提高防松能力的措施之一是采用双螺母。

()A.正确B.错误参考答案：A6.闭式硬齿面齿轮传动的主要失效形式是()。

A、齿面磨粒磨损B、齿面疲劳点蚀C、轮齿疲劳折断参考答案：C7.在螺栓连接中，当螺栓轴线与被连接件支撑面不垂直时螺栓中将产生附加弯曲应力。

()A.正确B.错误参考答案：A8.与直齿轮传动相比，由于斜齿轮传动的重合度较小，而使传动更趋平稳。

()A、正确B、错误参考答案：B9.在两相对滑动的接触表面，主要依靠吸附油膜工作，其摩擦状态应是()。

A.边界摩擦B.混合摩擦C.液体摩擦参考答案：C10.当带传动的载荷稳定不变时，仍然存在弹性滑动。

()A、正确B、错误参考答案：A11.受单向稳定变应力的零件，其许用极限应力的取值，除与给定的许用极限应力图有关外，还与零件的工作应力点在极限应力图的位置及其应力变化规律有关。

()A、正确B、错误参考答案：A12.高速重载齿轮传动，当润滑不良时最可能出现的失效形式是齿面胶合。

()A、正确B、错误参考答案：A13.闭式齿轮传动的主要失效形式是磨损。

()A.正确B.错误参考答案：B14.在圆柱螺旋弹簧设计中，当要求刚度较大时，应使旋绕比较小。

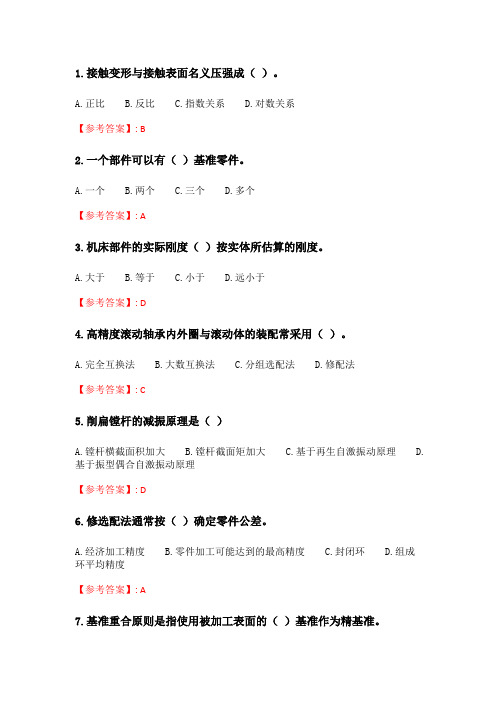

1.接触变形与接触表面名义压强成（）。

A.正比B.反比C.指数关系D.对数关系【参考答案】: B2.一个部件可以有（）基准零件。

A.一个B.两个C.三个D.多个【参考答案】: A3.机床部件的实际刚度（）按实体所估算的刚度。

A.大于B.等于C.小于D.远小于【参考答案】: D4.高精度滚动轴承内外圈与滚动体的装配常采用（）。

A.完全互换法B.大数互换法C.分组选配法D.修配法【参考答案】: C5.削扁镗杆的减振原理是（）A.镗杆横截面积加大B.镗杆截面矩加大C.基于再生自激振动原理D.基于振型偶合自激振动原理【参考答案】: D6.修选配法通常按（）确定零件公差。

A.经济加工精度B.零件加工可能达到的最高精度C.封闭环D.组成环平均精度【参考答案】: A7.基准重合原则是指使用被加工表面的（）基准作为精基准。

A.设计B.工序C.测量D.装配【参考答案】: A8.淬火钢7级精度外圆表面常采用的加工路线是（）。

A.粗车—半精车—精车B.粗车—半精车—精车—金刚石车C.粗车—半精车—粗磨D.粗车—半精车—粗磨—精磨【参考答案】: D9.工序余量公差等于 ( )。

A.上工序尺寸公差与本工序尺寸公差之和B.上工序尺寸公差与本工序尺寸公差之差C.上工序尺寸公差与本工序尺寸公差之和的二分之一D.上工序尺寸公差与本工序尺寸公差之差的二分之一【参考答案】: A10.强迫振动的频率与外界干扰力的频率（）。

A.无关B.相近C.相同D.相同或成整倍数关系【参考答案】: D11.消除或减小加工硬化的措施有 ( )等。

A.加大刀具前角B.改善工件的切削加工性C.提高刀具刃磨质量D.降低切削速度【参考答案】: ABC12.单件时间（定额）包括（）等。

A.基本时间B.辅助时间C.切入、切出时间D.工作地服务时间【参考答案】: BD13.常见的可拆卸连接有、和（）等。

A.螺纹连接B.铆钉连接C.销连接D.键连接【参考答案】: ACD14.提高生产效率的途径有（）等。

第 4 章 练习题1. 单项选择1-1 表面粗糙度的波长与波高比值一般（ ）。

① 小于 50 ② 等于 50～ 200 ③ 等于 200～ 1000 ④ 大于 1000 1-2 表面层加工硬化程度是指（ ）。

① 表面层的硬度 ② 表面层的硬度与基体硬度之比 度之差 ④ 表面层的硬度与基体硬度之差与基体硬度之比① 轴承孔的圆度误差 ② 主轴轴径的圆度误差 ③ 轴径与轴承孔的间隙 ④ 切 削力的大小1-8 在普通车床上用三爪卡盘夹工件外圆车内孔， 车后发现内孔与外圆不同轴， 其最可能 原因是（ ）。

① 车床主轴径向跳动 ② 卡爪装夹面与主轴回转轴线不同轴 ③ 刀尖与主轴轴 线不等高④ 车床纵向导轨与主轴回转轴线不平行1-9 在车床上就地车削（或磨削）三爪卡盘的卡爪是为了（ ）。

① 提高主轴回转精度 ② 降低三爪卡盘卡爪面的表面粗糙度 ③ 提高装夹稳定 性 ④ 保证三爪卡盘卡爪面与主轴回转轴线同轴1-10 为减小传动元件对传动精度的影响，应采用（ ）传动。

② 升速 ② 降速 ③ 等速 ④ 变速1-11 通常机床传动链的（ ）元件误差对加工误差影响最大。

① 首端 ② 末端 ③ 中间 ④ 两端1-12 工艺系统刚度等于工艺系统各组成环节刚度（ ）。

① 之和 ② 倒数之和 ③ 之和的倒数 ④ 倒数之和的倒数1-13 机床部件的实际刚度（ ）按实体所估算的刚度。

① 大于 ② 等于 ③ 小于 ④ 远小于1-14 接触变形与接触表面名义压强成（ ）。

① 正比 ② 反比 ③ 指数关系 ④ 对数关系③ 表面层的硬度与基体硬1-3 ）。

1-4 1-5 1-6 1-7 原始误差是指产生加工误差的 “源误差 ”，即（ ① 机床误差 ② 夹具误差 ③ 刀具误差 ④ 工艺系统误差 误差的敏感方向是（ ）。

① 主运动方向 ② 进给运动方向 ③ 过刀尖的加工表面的法向 表面的切向 试切 n 个工件，由于判断不准而引起的刀具调整误差为（① 3 ② 6 ③ 3 ④ 6 nn精加工夹具的有关尺寸公差常取工件相应尺寸公差的（① 1/10～1/5 ② 1/5～ 1/3 ③ 1/3～1/2 ④ 1/2～1 镗床主轴采用滑动轴承时，影响主轴回转精度的最主要因素是（④ 过刀尖的加工）。

天津大学22春“机械设计制造及其自动化”《电工技术基础》作业考核题库高频考点版（参考答案）一.综合考核(共50题)1.三相异步电动机的同步转速决定于()。

A.电源频率B.磁极对数C.电源频率和磁极对数参考答案：C2.电容元件的正弦交流电路中，电压有效值不变，频率增大时，电路中电流将()。

A、增大B、减小C、不变参考答案：A3.理想电流源的外接电阻越大，则它的端电压()。

A、越高B、越低C、不能确定参考答案：A4.交流铁心线圈的匝数固定，当电源频率不变时，则铁心中主磁通的最大值基本上决定于()A、磁路结构B、线圈电阻C、电源电压参考答案：C5.三相异步电动机形成旋转磁场的条件是()。

A、在三相绕组中通以任意的三相电流B、在三相对称绕组中通以三个相等的电流C、在三相对称绕组中通以三相对称的正弦交流电流参考答案：C6.R，L串联电路与电压为8V的恒压源接通，如图1所示。

在t=0瞬时将开关S闭合，当电阻分别为10Ω，50Ω，20Ω，30Ω时所得到的四条曲线如图2。

其中10Ω电阻所对应的曲线是()。

A.aB.bC.cD.d参考答案：D7.基尔霍夫电压定律、电流定律()。

A、与电路结构有关，与元件性质无关B、与电路结构有关，与元件性质也有关C、与电路结构无关，与元件性质有关D、与电路结构无关，与元件性质也无关参考答案：A8.工频条件下，三相异步电动机的额定转速为1420转/分，则电动机的磁对数为()。

A、1B、2C、3D、4参考答案：B9.对称三相电路的有功功率，其中φ角为()。

A.线电压与线电流之间的相位差B.相电压与相电流之间的相位差C.线电压与相电压之间的相位差参考答案：B10.三相不对称负载越接近对称，中线上通过的电流就越小。

()A、正确B、错误参考答案：A11.三相四线制供电线路，已知作星形联接的三相负载中U相为纯电阻，V相为纯电感，W相为纯电容，通过三相负载的电流均为10A，则中线电流为()。

A.30AB.10AC.27.32A参考答案：C12.交流电磁铁吸合前后基本不变的物理量是()。

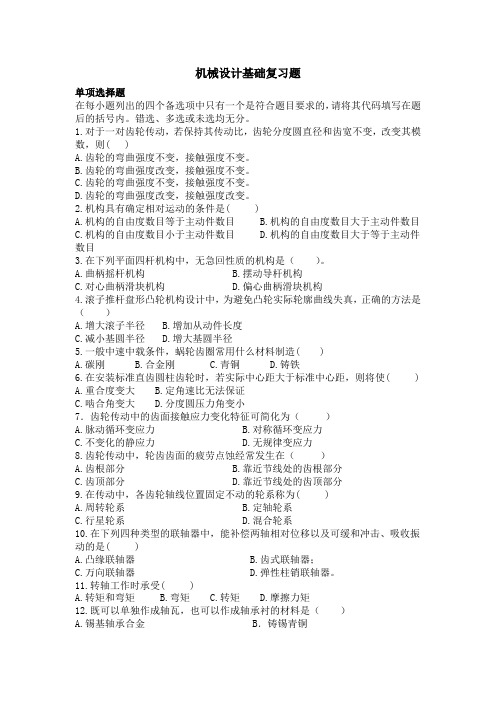

机械设计基础复习题单项选择题在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1.对于一对齿轮传动，若保持其传动比，齿轮分度圆直径和齿宽不变，改变其模数，则( )A.齿轮的弯曲强度不变，接触强度不变。

B.齿轮的弯曲强度改变，接触强度不变。

C.齿轮的弯曲强度不变，接触强度不变。

D.齿轮的弯曲强度改变，接触强度改变。

2.机构具有确定相对运动的条件是( )A.机构的自由度数目等于主动件数目B.机构的自由度数目大于主动件数目C.机构的自由度数目小于主动件数目D.机构的自由度数目大于等于主动件数目3.在下列平面四杆机构中，无急回性质的机构是（）。

A.曲柄摇杆机构B.摆动导杆机构C.对心曲柄滑块机构D.偏心曲柄滑块机构4.滚子推杆盘形凸轮机构设计中，为避免凸轮实际轮廓曲线失真，正确的方法是（）A.增大滚子半径B.增加从动件长度C.减小基圆半径D.增大基圆半径5.一般中速中载条件，蜗轮齿圈常用什么材料制造( )A.碳刚B.合金刚C.青铜D.铸铁6.在安装标准直齿圆柱齿轮时，若实际中心距大于标准中心距，则将使( )A.重合度变大B.定角速比无法保证C.啮合角变大D.分度圆压力角变小7．齿轮传动中的齿面接触应力变化特征可简化为（）A.脉动循环变应力B.对称循环变应力C.不变化的静应力D.无规律变应力8.齿轮传动中，轮齿齿面的疲劳点蚀经常发生在（）A.齿根部分B.靠近节线处的齿根部分C.齿顶部分D.靠近节线处的齿顶部分9.在传动中，各齿轮轴线位置固定不动的轮系称为( )A.周转轮系B.定轴轮系C.行星轮系D.混合轮系10.在下列四种类型的联轴器中，能补偿两轴相对位移以及可缓和冲击、吸收振动的是( )A.凸缘联轴器B.齿式联轴器；C.万向联轴器D.弹性柱销联轴器。

11.转轴工作时承受( )A.转矩和弯矩B.弯矩C.转矩D.摩擦力矩12.既可以单独作成轴瓦，也可以作成轴承衬的材料是（）A.锡基轴承合金 B．铸锡青铜C.铅基轴承合金 D．耐磨铸铁13.一般转速的滚动轴承计算准则是( )A.进行静强度计算B.进行极限转速计算C.进行疲劳寿命计算D.进行热平衡计算14.滚动轴承的基本额定动载荷是指（）A.滚动轴承能承受的最大载荷B.滚动轴承能承受的最小载荷C.滚动轴承在基本额定寿命L10＝106转时所能承受的载荷D.一批滚动轴承能承受的平均载荷。

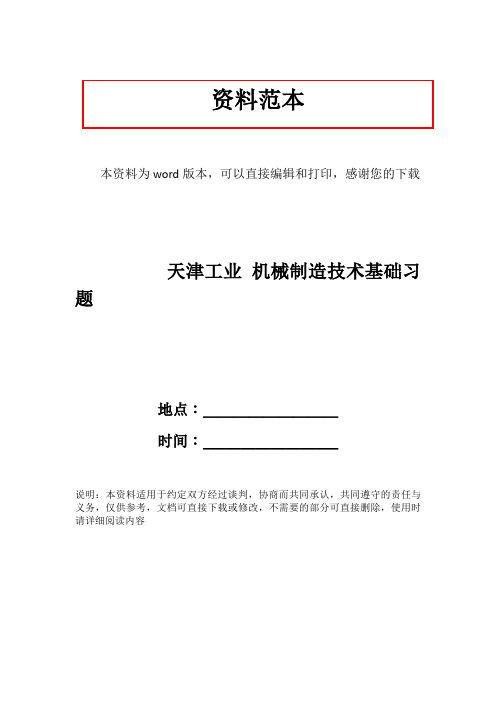

资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载天津工业机械制造技术基础习题地点：__________________时间：__________________说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容天津工业大学《机械制造技术基础》习题第一章绪论1-1 什么是生产过程、工艺过程和工艺规程？1-2 什么是工序、工位、工步和走刀？试举例说明。

1-3 什么是安装？什么是装夹？它们有什么区别？1-4 单件生产、成批生产、大量生产各有哪些工艺特征？1-5 试为某车床厂丝杠生产线确定生产类型，生产条件如下：加工零件：卧式车床丝杠（长为1617mm,直径为40mm,丝杠精度等级为8级，材料为Y40Mn）；年产量：5000台车床；备品率：5%；废品率：0.5%。

1-6 什么是工件的定位？什么是工件的夹紧？试举例说明。

1-7 什么是工件的欠定位？什么是工件的过定位？试举例说明。

1-8 试举例说明什么是设计基准、工艺基准、工序基准、定位基准、测量基准和装配基准。

1-9 有人说：“工件在夹具中装夹，只要有6个定位支承点，就是欠定位”，“凡是少于6个定位支承点，就不会出现过定位”，上面这些说法都对吗？为什么？试举例说明。

1-10 分析图1-8所示定位方式，并回答以下问题：（1）各定位件所限制的自由度；（2）判断有无欠定位或过定位现象，为什么？图1-8 习题1-10图第二章切削过程及其控制2-1 什么是切削用两三要素？在外圆车削中，它们与切削层参数有什么关系？2-2 确定外圆车刀切削部分几何形状最少需要几个基本角度？试画图标出这些基本角度。

2-3 试述刀具标注角度和工作角度的区别。

为什么车刀作横向切削时，进给量取值不能过大？2-4 刀具切削部分的材料必须具备哪些基本性能？2-5 常用的硬质合金有哪几类？如何选用？2-6 怎样划分切削变形区？第一变形区有哪些变形特点？2-7 什么是积削瘤？它对加工过程有什么影响？如何控制积削瘤的产生？2-8 试述影响切削变形的主要因素及影响规律。

X机械设计课程《螺旋千斤顶》设计说明书学生姓名学院名称机械工程学院专业机械设计制造及其自动化学号2017年11月8日螺旋千斤顶作业任务书姓名 专业 机制 年级 班级设计完成日期 年 月 日 指导教师一、题目：螺旋千斤顶二、机构简图三、工作量1、总装配图一张；2、计算说明书一份。

四、参考资料螺旋千斤顶设计指导书目录一、螺杆的设计与计算 (1)1. 螺杆的牙型 (1)2. 螺杆的材料 (1)3. 螺纹的直径 (1)4. 自锁验算 (2)5. 螺杆的结构 (2)6. 螺杆的强度校核 (3)二、螺母的设计与计算 (4)1. 螺母的材料 (4)2. 螺纹圈数和螺母高度 (4)3. 螺母其它尺寸 (4)4. 螺母与底座的配合 (5)三、螺杆稳定性验算 (5)四、托杯的设计与计算 (6)五、手柄的设计于计算 (6)1. 手柄的材料 (6)2. 手柄长度 (6)3. 手柄直径 (7)4. 手柄结构 (7)六、底座设计 (8)七、千斤顶的效率 (9)尺寸见图。

螺钉为沉头螺钉，d钉=0.25d=10mm，选取M10的沉头螺钉。

图1 螺杆6）螺杆强度校核螺杆工作时同时承受轴向压力F和转矩T的联合作用转矩TT=F d22tan( +ρ′)=55×103×36×10−32tan(4.05°+5.14°) =160.17N∙m由式（16-7），强度条件为σv=√(4Fπd12)2+3(T0.2d13)2≤[σ]解得σv=√(4×55×1033.14×0.0322)2+3×(160.170.2×0.0323)2Pa=80.36MPa验算可得σv≤[σ]=90MPa，符合强度条件2、 螺母的设计与计算 1） 材料由表16-1可知，可选择铝青铜ZCuAl10Fe3为螺母材料，耐磨性好，强度高，适用于重载、低速传动。

2） 螺纹圈数Z 和螺母高度H′螺母的螺纹圈数通常根据螺纹牙间压力条件求出，即Z ≥Fπd 2ℎ[p]式中，2d 为螺纹中径；h 为螺纹牙高度；[p]为螺纹牙表面许用压力，由表16-2可知，钢-青铜在低速滑动下的许用应力为18~25MPa ，取[p ]=20MPa螺纹圈数Z ≥55×1033.14×36×10−3×4×10−3×20×106=6.08考虑到退刀槽的影响，实际螺纹圈数为Z ′=Z +1.5=7.58圆整之后，有实际螺纹圈数Z ′=8 螺母高H ′=Z ′P =8×8mm =64mm3） 螺母其它尺寸螺母其它尺寸见图2。

系别专业班年级学号姓名共4 页第1 页图1码位号含义码位号含义非回转体，杆条类 5 单个方向排列的孔拨叉0 材料，灰铸铁轮廓边缘由直线或曲线构成 5 铸件双向平面，两侧平行、台阶平面 2 热处理，退火回转定位槽 3 宽，中型外形要素无加工 3 长，中型主孔，单一轴线，光滑 3 中等精度，内回转面单一轴向沟槽系别专业班年级学号姓名共4 页第2 页图2答：该零件的工艺过程如下：1.铣削端面，打中心孔，（铣钻联合机床）。

2.粗车外圆，（车床）。

3.精车外圆、倒角、切退刀槽（车床）。

4.铣削键槽，（铣床）。

5.磨外圆，（磨床）。

6.去毛刺，（钳工）。

工序：是指一个或一组工人在同一台机床或同一个工作地对一个或同时对几个工件所连续完成的图3工件要在机床上进行加工必须利用一定的装置保证其在机床上保持正确的位置，这种装置是什么？设计这种装置是基于什么原则？其完全定位、不完全定位、过定位、答：工件要实现在机床上准确定位完成加工，必须使用夹具，夹具的设计是基于六点定位原则，设空间物体在笛卡尔坐标系中有三个平动自由度和三个转动自由度，在加工零件上某些特征时，分析要限制的自由度，并根据分析结果设计夹具。

图4系别专业班年级学号姓名共4 页第3 页图5图7 图6系别专业班年级学号姓名共4 页第4 页十七、简述切削热是由哪些原因产生的？切削热通过哪些方式传出？（5分）答：切削热的产生主要是切削过程变形和摩擦所消耗的绝大部分转变为切削热，主要有切屑层变形、前刀面摩擦、后刀面摩擦产生的热量；切削热主要通过切屑、工件、刀具和周围介质（包括切削液、空气等）传散；十八、刀具寿命如何定义？刀具磨损如何控制？（5分）答：刀具寿命课定义为一把新刀从投入切削开始至报废为止的总切削时间，期间包括多次重磨。

控制刀具磨损应从以下几个方面入手：1.合理选择刀具材料的种类和牌号，在断续切削或受冲击载荷时，所选刀具应具有较好的韧性；2.合理确定刀具几何参数，保证切削刃和刀尖具有一定强度；3.合理选择切削用量，避免超负荷切削；4.保证刀具焊接和刃磨质量，重要工序刀具应检查有无裂纹；5.减小切削加工中的冲击和振动；十九、什么是材料的可加工性?材料的可加工性有哪些衡量指标？（5分）答：工件材料的切削加工性是指材料在一定条件下被切削加工成合格零件的难易程度。

机械制造技术基础复习题一、填空题1、六个自由度都需要限制的定位方法，称为（完全定位）。

2、主运动是指直接切除工件上的（余量）形成（加工表面）的运动。

3、工艺基准可分为（工序）基准、（定位）基准、测量基准和装配基准。

4、使用概率法计算尺寸链时,封闭环的公差等于（各组成环公差平方和的平方根）。

5、加工硬化概念：已加工表面（表层）金属硬度高于（里层）金属硬度的现象。

6、残余应力概念：未施加任何（外力）作用情况下，材料（内部）保持平衡而存在的应力。

7、为改善切削性能而进行的热处理工序如( 退火 )、( 正火 )、调质等，应安排在切削加工之前。

8、当铣刀上与工件接触部分的线速度方向与工件的进给方向（相反）时称为逆铣。

9、切削塑性材料时，若刀具前角较（大），切削速度较（高）以及进给量较小时易产生带状切屑。

10、麻花钻由（工作部分）和（柄部）构成。

11、生产规模分为：（单件小批生产）、（批量生产）、（大批大量生产）。

12、工件加工时必须限制的自由度未被完全限制，称为（欠定位）。

13、常用的减振器有（摩擦）减振器、（冲击）减振器和动力减振器。

14、工艺系统的软件包括（加工方法）、（工艺过程）、数控程序等。

15、以（设计）基准作为（定位）基准，称为基准重合原则。

16、分组选配法适用于装配尺寸链环数（较少）且装配精度要求（较高）的场合。

17、高硬度材料之所以硬是因为表面经过（淬火处理）。

18、在时间定额中，把直接改变生产对象的（尺寸）、形状、（相对位置），以及表面状态或材料性质等的工艺过程所消耗的时间，称为基本时间。

19、安排机械加工顺序的原则是先基准后其他、（先主后次）、先粗后精、和（先面后孔）。

20、零件分类编码系统是用（字符）对零件有关（特征）进行描述和识别的一套特定的规则和依据。

二、判断题1、利用铣刀端部刀齿切削的是周铣。

( × )2、端铣的加工质量好，在大平面的铣削中目前大都采用端铣。

( √ )3、残余应力是由于残渣产生的。
