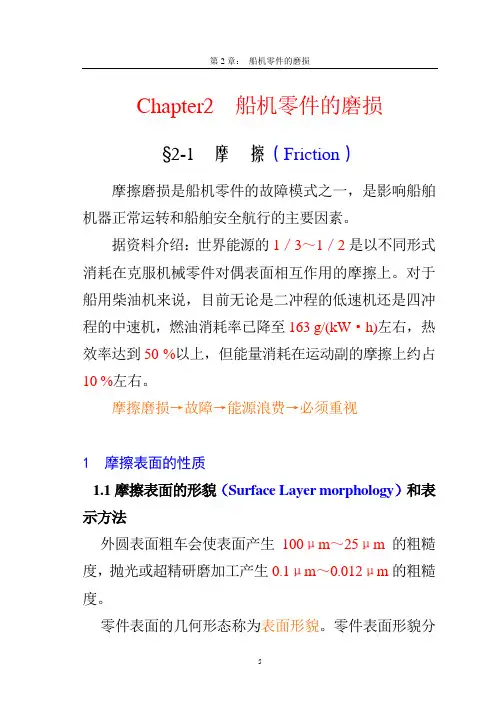

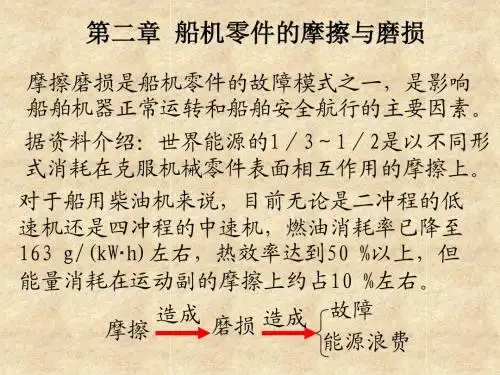

Chapter2 船机零件的磨损§2-1 摩擦（Friction）摩擦磨损是船机零件的故障模式之一，是影响船舶机器正常运转和船舶安全航行的主要因素。
据资料介绍：世界能源的1／3～1／2是以不同形式消耗在克服机械零件对偶表面相互作用的摩擦上。
对于船用柴油机来说，目前无论是二冲程的低速机还是四冲程的中速机，燃油消耗率已降至163 g/(kW·h)左右，热效率达到50 %以上，但能量消耗在运动副的摩擦上约占10 %左右。
摩擦磨损→故障→能源浪费→必须重视1 摩擦表面的性质1.1摩擦表面的形貌（Surface Layer morphology）和表示方法外圆表面粗车会使表面产生100μm～25μm的粗糙度，抛光或超精研磨加工产生0.1μm～0.012μm的粗糙度。
零件表面的几何形态称为表面形貌。
零件表面形貌分为宏观几何形状、表面波度和粗糙度（微观几何形状）三部分。
宏观几何形状——宏观所见表面的轮廓线产生偏离名义几何形状的粗大偏差；表面波度——形成周期性的波状表面峰和谷，是由于机床加工系统振动的结果，为介于形状误差与粗糙度之间的误差；粗糙度——表面轮廓微观几何形状误差。
实际表面与理想表面存在一定的几何形状误差，表现在两个方面：（1）几何形状误差（宏观上）：用圆度、圆柱度、平面度表示。
（2）表面微观几何形状误差：粗糙度。
Ra评定表面粗糙度的方法很多，常用的一种方法是轮廓算术平均偏差Ra，表面粗糙度分为14级。
1.2表面层的结构（Surface Layer Composition）金属表面一出现，就会与空气中的各种其它起作用而形成各种膜，这些膜的结构性质对摩擦性能的影响很大。
一般讲，这些膜是有益的，有利于减少摩擦磨损。
这些表面层为：污染层→气体吸附层→氧化层→加工硬化层→基体（外表层）（内表层）结论：（1）实际表面是凹凸不平的；（2）接触表面并非真正的全部接触：实际接触面积 名义接触面积；（3）即使在接触点上，也可能有表面膜把金属隔开。
第四章船机零件的疲劳破坏船上常常发生船机零件裂纹和断裂的事故。
例如主、副柴油机的气缸盖、气缸套和活塞组件的裂纹，曲轴、中间轴或尾轴的裂纹和折断等。
船机零件，尤其是主柴油机和轴系零件的裂纹和断裂影响极大，不仅直接危及船舶安全航行，甚至会立即酿成严重事故，造成生命、财产的重大损失。

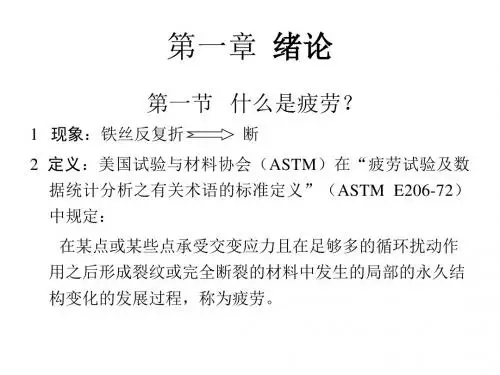

船机零件的裂纹和断裂是由于零件长时间在交变载荷作用下产生的破坏，称为疲劳破坏。
疲劳破坏是一种普遍而又严重的失效形式，是船机零件故障模式之一。
据统计，生产中因疲劳断裂的零件占断裂零件总数的80% 以上。
轮机员对这种损坏形式不仅应该重视，而且还应具有分析零件产生疲劳破坏的原因和防止或减少此种破坏措施的知识。

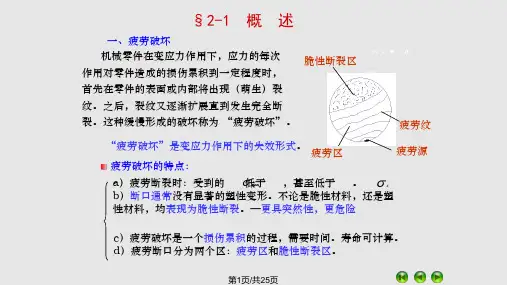

第一节疲劳破坏零件材料长时间在交变载荷作用下产生裂纹和断裂的现象称为疲劳破坏。
大小和方向随时间发生周期性变化的载荷称为交变载荷，所引起的应力称为交变应力。
零件长期在交变的机械应力或热应力下工作，即使最大工作应力小于静载荷下的屈服极限σs，但在长期工作后也会产生裂纹或断裂，即产生疲劳破坏。
零件发生疲劳断裂时具有以下特征：(1)零件是在交变载荷作用下经过较长时间的使用；(2)断裂应力小干材料的抗拉强度σb，甚至小于屈服强度σs ；(3)断裂是突然的，无任何先兆；(4)断口形貌特殊，断口上有明显不同的区域；(5)零件的几何形状、尺寸、表面质量和表面受力状态等均直接影响零件的疲劳断裂。
一、疲劳破坏的种类(1)按零件所受应力大小和循环周数分类：高周疲劳为低应力、高寿命的疲劳破坏。
应力较低，小于屈服极限，应力循环周数较高，一般超过106～107，为最常见的一种疲劳破坏，如曲轴、弹簧等零件的断裂。
低周疲劳为高应力、低寿命的疲劳破坏。
应力近于或等于屈服极限，应力循环周数少于104～105。
例如，压力容器、高压管道、飞机起落架、核反应堆外壳等的裂纹和断裂。
使用中应力很高，甚至超过材料的σs 但循环周数很少时就发生疲劳破坏。
(2)按零件工作环境和接触情况分类：分为大气疲劳、腐蚀疲劳、热疲劳、接触疲劳、微动磨损疲劳和激冷疲劳等。

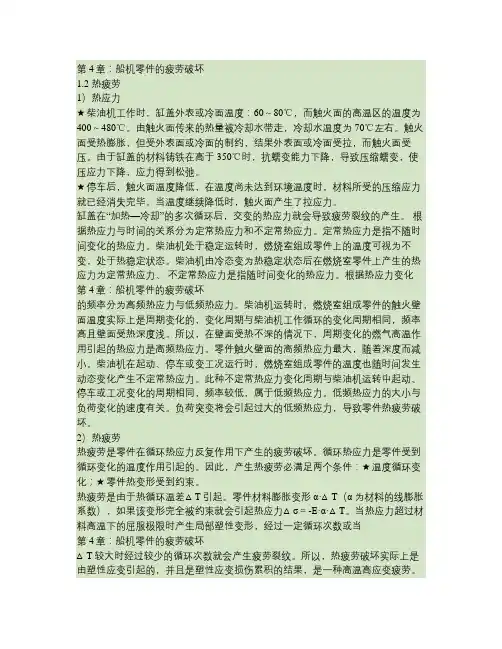

第4章：船机零件的疲劳破坏1.2 热疲劳1）热应力★柴油机工作时，缸盖外表或冷面温度：60～80℃，而触火面的高温区的温度为400～480℃。
由触火面传来的热量被冷却水带走，冷却水温度为70℃左右。
触火面受热膨胀，但受外表面或冷面的制约，结果外表面或冷面受拉，而触火面受压。
由于缸盖的材料铸铁在高于350℃时，抗蠕变能力下降，导致压缩蠕变，使压应力下降，应力得到松弛。
★停车后，触火面温度降低，在温度尚未达到环境温度时，材料所受的压缩应力就已经消失完毕。
当温度继续降低时，触火面产生了拉应力。
缸盖在“加热—冷却”的多次循环后，交变的热应力就会导致疲劳裂纹的产生。
根据热应力与时间的关系分为定常热应力和不定常热应力。
定常热应力是指不随时间变化的热应力。
柴油机处于稳定运转时，燃烧室组成零件上的温度可视为不变，处于热稳定状态。
柴油机由冷态变为热稳定状态后在燃烧室零件上产生的热应力为定常热应力、不定常热应力是指随时间变化的热应力。
根据热应力变化第4章：船机零件的疲劳破坏的频率分为高频热应力与低频热应力。
柴油机运转时，燃烧室组成零件的触火壁面温度实际上是周期变化的，变化周期与柴油机工作循环的变化周期相同，频率高且壁面受热深度浅。
所以，在壁面受热不深的情况下，周期变化的燃气高温作用引起的热应力是高频热应力。
零件触火壁面的高频热应力最大，随着深度而减小。
柴油机在起动、停车或变工况运行时，燃烧室组成零件的温度也随时间发生动态变化产生不定常热应力。
此种不定常热应力变化周期与柴油机运转中起动、停车或工况变化的周期相同，频率较低，属于低频热应力。
低频热应力的大小与负荷变化的速度有关。
负荷突变将会引起过大的低频热应力，导致零件热疲劳破坏。
2）热疲劳热疲劳是零件在循环热应力反复作用下产生的疲劳破坏。
循环热应力是零件受到循环变化的温度作用引起的。
因此，产生热疲劳必满足两个条件：★温度循环变化；★零件热变形受到约束。
热疲劳是由于热循环温差△T引起。

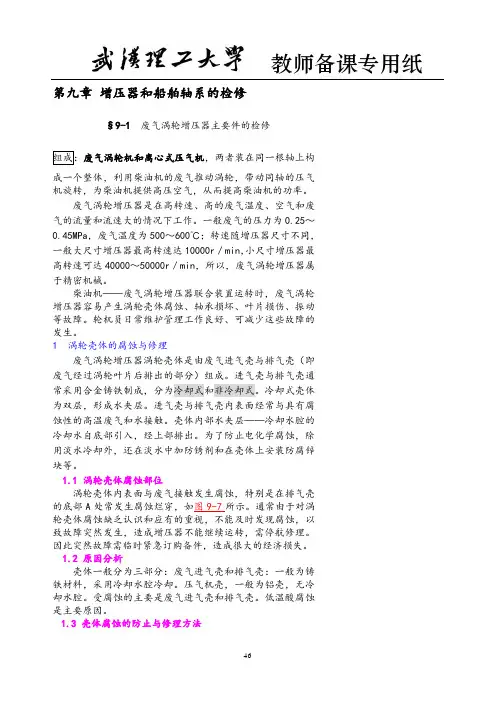

第九章增压器和船舶轴系的检修§9-1 废气涡轮增压器主要件的检修组成：废气涡轮机和离心式压气机，两者装在同一根轴上构成一个整体，利用柴油机的废气推动涡轮，带动同轴的压气机旋转，为柴油机提供高压空气，从而提高柴油机的功率。
废气涡轮增压器是在高转速、高的废气温度、空气和废气的流量和流速大的情况下工作。
一般废气的压力为0.25～0.45MPa，废气温度为500～600℃；转速随增压器尺寸不同，一般大尺寸增压器最高转速达10000r／min，小尺寸增压器最高转速可达40000～50000r／min，所以，废气涡轮增压器属于精密机械。
柴油机——废气涡轮增压器联合装置运转时，废气涡轮增压器容易产生涡轮壳体腐蚀、轴承损坏、叶片损伤、振动等故障。
轮机员日常维护管理工作良好、可减少这些故障的发生。
1 涡轮壳体的腐蚀与修理废气涡轮增压器涡轮壳体是由废气进气壳与排气壳（即废气经过涡轮叶片后排出的部分）组成。
进气壳与排气壳通常采用合金铸铁制成，分为冷却式和非冷却式。
冷却式壳体为双层，形成水夹层。
进气壳与排气壳内表面经常与具有腐蚀性的高温废气和水接触。
壳体内部水夹层——冷却水腔的冷却水自底部引入，经上部排出。
为了防止电化学腐蚀，除用淡水冷却外，还在淡水中加防锈剂和在壳体上安装防腐锌块等。
1.1 涡轮壳体腐蚀部位涡轮壳体内表面与废气接触发生腐蚀，特别是在排气壳的底部A处常发生腐蚀烂穿，如图9-7所示。
通常由于对涡轮壳体腐蚀缺乏认识和应有的重视，不能及时发现腐蚀，以致故障突然发生，造成增压器不能继续运转，需停航修理。
因此突然故障需临时紧急订购备件，造成很大的经济损失。
1.2 原因分析壳体一般分为三部分：废气进气壳和排气壳：一般为铸铁材料，采用冷却水腔冷却。
压气机壳，一般为铝壳，无冷却水腔。
受腐蚀的主要是废气进气壳和排气壳。
低温酸腐蚀是主要原因。
1.3 壳体腐蚀的防止与修理方法1）防止腐蚀的方法提高冷却水进口温度防止硫酸腐蚀；彻底清除涡轮端喷水清洗后的残水；选用非冷却式增压器等。
