基坑工程内支撑的设计与计算

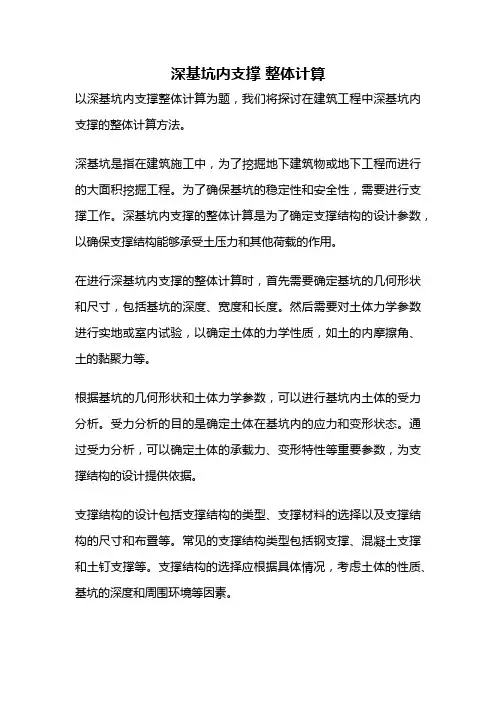

深基坑内支撑整体计算以深基坑内支撑整体计算为题，我们将探讨在建筑工程中深基坑内支撑的整体计算方法。

深基坑是指在建筑施工中，为了挖掘地下建筑物或地下工程而进行的大面积挖掘工程。

为了确保基坑的稳定性和安全性，需要进行支撑工作。

深基坑内支撑的整体计算是为了确定支撑结构的设计参数，以确保支撑结构能够承受土压力和其他荷载的作用。

在进行深基坑内支撑的整体计算时，首先需要确定基坑的几何形状和尺寸，包括基坑的深度、宽度和长度。

然后需要对土体力学参数进行实地或室内试验，以确定土体的力学性质，如土的内摩擦角、土的黏聚力等。

根据基坑的几何形状和土体力学参数，可以进行基坑内土体的受力分析。

受力分析的目的是确定土体在基坑内的应力和变形状态。

通过受力分析，可以确定土体的承载力、变形特性等重要参数，为支撑结构的设计提供依据。

支撑结构的设计包括支撑结构的类型、支撑材料的选择以及支撑结构的尺寸和布置等。

常见的支撑结构类型包括钢支撑、混凝土支撑和土钉支撑等。

支撑结构的选择应根据具体情况，考虑土体的性质、基坑的深度和周围环境等因素。

在支撑结构的设计中，需要考虑土体的荷载作用、支撑结构的稳定性和变形控制等因素。

土体的荷载作用是指土体对支撑结构施加的力，主要包括土压力和水压力。

支撑结构的稳定性是指支撑结构能够抵抗土体压力和其他荷载的作用，不发生破坏或失稳。

变形控制是指通过支撑结构的设计和施工措施，控制基坑内土体的变形，以保证周围建筑物和地下设施的安全。

支撑结构的尺寸和布置应根据土体的力学性质和支撑结构的类型进行确定。

尺寸的确定应满足支撑结构的强度和刚度要求，以及变形控制的要求。

布置的确定应考虑支撑结构的整体性和稳定性，以及施工方便性等因素。

在进行深基坑内支撑的整体计算时，还需要考虑施工过程中的安全性和经济性。

安全性是指支撑结构能够保证施工人员和设备的安全。

经济性是指支撑结构的设计和施工应尽量减少成本，提高效益。

深基坑内支撑的整体计算是为了确保基坑的稳定性和安全性，需要综合考虑基坑的几何形状、土体力学参数、支撑结构的类型和尺寸、土体的荷载作用、支撑结构的稳定性和变形控制、施工过程中的安全性和经济性等因素。

Qimstar 同济启明星 基坑支护结构专用软件FRWS7.2
顶管2工作井计算书
1 工程概况
该基坑设计总深14.2m，按二级基坑 、选用《天津市标准—建筑基坑工程技术规程 (DB33-202-2010)》进行设计计算，计算断面编号：1。
1.1 土层参数
厚度 γ
c φ c' φ'
序号 土层名称 (m) (kN/m3) (kPa) (°) (kPa) (°)
计算点位置系数：0.000。 第3道支撑(锚)为平面内支撑， 距墙顶深度9.600m， 工作面超过深度0.300m，预加轴力 0.00kN/m，对挡墙的水平约束刚度取80000.0kN/m/m。 该道平面内支撑具体数据如下： · 支撑材料：钢筋混凝土撑； · 支撑长度：30.000m； · 支撑间距：5.000m； · 与围檩之间的夹角：90.000°；
（小于0取0）
采用水土分算且计算点在水位以下时：
（小于0取0）
对于 矩形土压力 模式，自重部分须扣除坑内土的自重（对水位以下的分算土层，扣除有 效自重；坑内水位取坑底位置，天然水位在坑底以下就取天然水位）。
式中： γj─第j层土的天然重度； γw─水的重度，取10kN/m3； Δhj─第j层土的厚度； hwa,i─地下水位；
方式一
方式二
如果 考虑坡脚相应竖向附加应力 ，那么作用在挡土墙的初始侧向附加应力为：
式中，za —支护结构顶面至计算点的竖向距离； a —支护结构外边缘至坡脚的水平距离； b1 —坡宽； θ —附加荷载扩散角，宜取45°； h 1 —地面至支护结构顶面的距离； γ —基础底面以上土的平均天然重度； c —支护结构顶面以上的土的粘聚力； Ka —支护结构顶面以上土的主动土压力系数； Eak1 —支护结构顶面以上土单位宽度主动土压力标准值。

基坑内支撑轴力计算公式(一)
基坑内支撑轴力计算公式
1. 基坑内支撑轴力的定义
基坑内支撑轴力是指基坑工程中支撑结构所受到的水平力和竖向
力的合力，用于计算基坑支撑结构的稳定性和安全性。

2. 基坑内支撑轴力计算方法
基坑内支撑轴力可以通过以下公式计算：
•水平力计算公式： Fh = W * P * C
其中， Fh 表示水平力； W 表示基坑壁土体的重力；
P 表示壁土体的压力系数； C 表示基坑壁土体水平力系数。

•竖向力计算公式： Fv = W * H
其中， Fv 表示竖向力； W 表示基坑壁土体的重力；
H 表示基坑壁土体的高度。

3. 基坑内支撑轴力计算公式示例
以一个具体的基坑工程为例，假设基坑壁土体重力为1000 kN/m³，压力系数为，水平力系数为，基坑壁土体高度为10m。

根据以上数据，可以计算出基坑内支撑轴力： - 水平力计算：
Fh = 1000 * * = 400 kN
•竖向力计算： Fv = 1000 * 10 = 10000 kN
根据计算结果，基坑内支撑轴力的水平力为400 kN，竖向力为10000 kN。

4. 结论
基坑内支撑轴力的计算公式可以通过水平力和竖向力的计算公式
得出。

根据具体的工程数据，可以计算出基坑内支撑轴力，并用于基
坑支撑结构的稳定性和安全性的评估。

基坑工程中的支撑轴力计算对于工程的设计和施工具有重要意义，需要结合实际情况对基坑内支撑轴力进行准确和合理的估计。

基坑内支撑轴力计算公式摘要：I.引言- 介绍基坑内支撑轴力计算公式的背景和重要性II.基坑内支撑轴力计算公式- 解释基坑内支撑轴力计算公式- 说明公式中各参数的含义- 给出计算公式的步骤和示例III.基坑内支撑轴力计算公式的应用- 说明基坑内支撑轴力计算公式在实际工程中的运用- 介绍工程实践中可能遇到的问题和解决方法IV.结论- 总结基坑内支撑轴力计算公式的重要性- 强调在实际工程中准确计算基坑内支撑轴力的必要性正文：基坑内支撑轴力计算公式是基坑支护设计中的一个重要内容，对于保证基坑施工的安全性和稳定性具有至关重要的作用。

在本文中，我们将详细介绍基坑内支撑轴力计算公式，以及其在实际工程中的应用。

首先，我们需要了解基坑内支撑轴力计算公式。

基坑内支撑轴力计算公式如下：= F × L其中，N 表示支撑轴力，F 表示支撑力，L 表示支撑长度。

在公式中，支撑力F 可以通过以下方式计算：F = Nc + Ns其中，Nc 表示锚杆的抗拉强度，Ns 表示支撑结构的抗剪强度。

支撑长度的计算则需要根据实际情况，结合工程经验进行。

了解了基坑内支撑轴力计算公式后，我们来看一下公式的应用。

在实际工程中，基坑内支撑轴力计算公式主要用于计算支撑结构在施工过程中的受力情况。

通过计算，可以及时发现支撑结构存在的问题，如支撑力不足、支撑长度不够等，从而及时采取措施进行加固。

然而，在实际工程中，由于地质条件、施工方法等因素的影响，可能会出现计算结果与实际情况不符的情况。

这时，需要根据实际情况进行调整，如增加支撑长度、加强支撑结构等。

总之，基坑内支撑轴力计算公式在基坑支护设计中具有重要作用。

准确地计算基坑内支撑轴力，能够有效地保证基坑施工的安全性和稳定性。

基坑工程内支撑系统的设计计算
一、内支撑体系的构成
基本构件：支护桩（墙）、围檩、水平支撑、钢立柱、立柱桩。
二、支撑系统的设计
支撑系统的设计应包含以下内容： 支撑的结构型式(支撑材料的选择) ；支撑结构体系的布置 ；水平支 撑的竖向设置 ；斜撑体系的竖向布置 ；支撑节点的构造 ；水平支撑体 系的设计计算 ；竖向支撑体系的设计计算；坑内被动区加固设计计 算 ；换撑设计； 1、支撑的结构型式(支撑材料的选择) 1）支撑结构可采用钢支撑； 优点：自重轻、安装和拆除方便、施工速度快、可以重复利用（环 保、绿色）。且安装后能立即发挥支撑作用，减少由于时间效应而增加
复利用。 3）支撑结构可采用钢支撑与钢筋混凝土支撑的组合；
钢支撑和钢筋混凝土支撑的10点区别
钢支撑
钢筋混凝土支撑
材料 施工 方法 节点
适应 性
对布 置的限
制
支撑 的形成
采用钢管或型钢
预制后现场拼装
焊接或螺旋连接
适用于对撑布置 方案，平面布置变 化受限制；只能受 压，不能受拉，不 宜用作深基坑的第
一道支撑
距的要求
混凝土结硬以后才 能整体形成支撑作 用，混凝土收缩变形 大，影响支撑内力的
增长
重复 使用的 可能性
式重复使用，但在 建筑基坑中因尺寸 各异难以实现重复
使用的要求
无法重复使用
支撑 的利用 或拆除
支撑 体系的 刚度与 变形
支撑 体系的 稳定性
拆除方便，但无 法在永久性结构中
使用
刚度小，整体变 形大
稳定性取决于现 场拼装的质量，包 括节点轴线的对中 精度、杆件受力的 偏心程度以及节点 连接的可靠性，个 别节点的失稳会引
起整体破坏
在围护结构兼作永 久性结构的一部分时 钢筋混凝土支撑可以 作为永久性结构的构 件；但如不作为永久 性构件，则拆除工作

基坑内支撑轴力计算公式基坑支撑轴力计算公式是基于尼尔森-牛顿第二定律，考虑到地质条件、支撑方式、土体参数等因素，用来评估基坑支撑系统的稳定性和安全性。

其计算过程需要考虑支撑材料的应力-应变关系、土体应力分布、地下水压力等要素。

以下是基坑支撑轴力计算公式的详细解析和应用。

一、基坑支撑平衡条件：基坑支撑平衡条件是保证支撑系统内力平衡的基本条件。

对于简单的基坑支撑问题，可以根据力的平衡条件来计算支撑轴力。

支撑系统内力平衡方程为：ΣF=0其中，ΣF为支撑轴力的合力。

根据支撑材料的应力-应变关系以及土体力学参数，可以进一步列出支撑轴力的计算公式。

二、基坑支撑轴力计算公式：1.桩木支护法：对于桩木支护法的基坑，由于支撑材料桩木的刚度相对较大，可以忽略土体的刚度，支撑轴力由桩木传递。

支撑轴力计算公式如下：N=V/Nc其中，N为支撑轴力，单位为kN；V为地下水压力，单位为kPa；Nc为桩材材料特性指标，单位为kN/kPa。

2.土钉支护法：土钉支护法是一种常见的基坑支撑方式，其支撑轴力由土钉和土体之间的摩擦力传递。

支撑轴力计算公式如下：N=(τ-σ)A其中，N为支撑轴力，单位为kN；τ为土钉与土体之间的摩擦力，单位为kPa；σ为土体的有效应力，单位为kPa；A为土钉截面积，单位为m²。

3.垂直支撑法：垂直支撑法是一种常用于较小深度基坑的支撑方式，其支撑轴力主要由支撑材料对土体的压力传递。

支撑轴力计算公式如下：N=P其中，N为支撑轴力，单位为kN；P为支撑材料对土体的压力，单位为kPa。

三、基坑支撑轴力计算应用：基坑支撑轴力计算需要根据具体的支撑方式、土质条件和地下水情况进行合理选择和计算。

在实际应用中，可以结合现场调查数据、试验数据和相关规范的规定进行具体计算。

此外，基坑支撑轴力计算还需要考虑土体的应力分布、支撑材料的特性以及土体和支撑材料之间的相互作用等因素。

总之，基坑支撑轴力计算是保证基坑支撑系统稳定和安全的重要环节，需要结合实际情况和相关规范进行合理选择和计算。

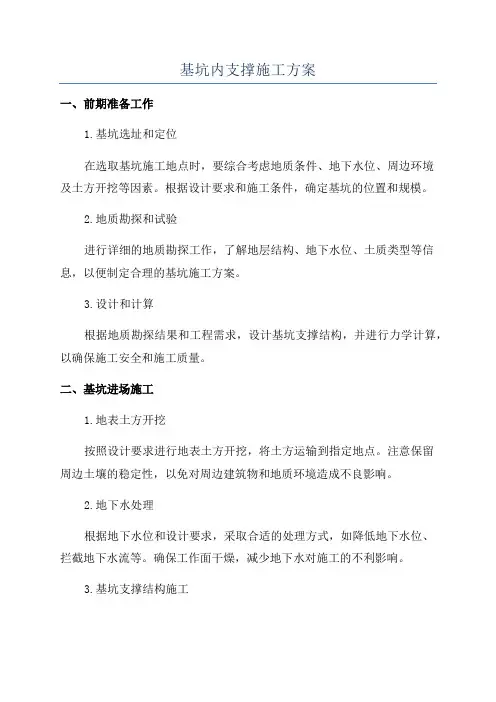

基坑内支撑施工方案一、前期准备工作1.基坑选址和定位在选取基坑施工地点时，要综合考虑地质条件、地下水位、周边环境及土方开挖等因素。

根据设计要求和施工条件，确定基坑的位置和规模。

2.地质勘探和试验进行详细的地质勘探工作，了解地层结构、地下水位、土质类型等信息，以便制定合理的基坑施工方案。

3.设计和计算根据地质勘探结果和工程需求，设计基坑支撑结构，并进行力学计算，以确保施工安全和施工质量。

二、基坑进场施工1.地表土方开挖按照设计要求进行地表土方开挖，将土方运输到指定地点。

注意保留周边土壤的稳定性，以免对周边建筑物和地质环境造成不良影响。

2.地下水处理根据地下水位和设计要求，采取合适的处理方式，如降低地下水位、拦截地下水流等。

确保工作面干燥，减少地下水对施工的不利影响。

3.基坑支撑结构施工根据设计要求和计算结果，选择合适的基坑支撑结构，并按照支撑方案进行施工。

常见的支撑结构包括钢支撑、混凝土支撑和土方支撑等。

在施工过程中，要确保支撑结构的稳定性和安全性，避免塌方和地面沉降等问题的发生。

4.施工过程监测与控制在施工过程中，要进行实时监测和控制，包括基坑水平监测、支撑结构变形监测、地下水位监测等。

及时发现和处理问题，确保施工的顺利进行。

5.基坑排水及基坑底部处理根据地下水位和施工需要，进行基坑排水工作。

排水方式可以采用井点排水、抽水泵排水等。

排水完成后，对基坑底部进行处理，确保基坑底部的平整度和稳定性。

三、基坑支撑施工管理1.施工组织设计制定详细的施工技术方案和施工组织设计，明确施工步骤、工期计划、安全措施等内容。

2.施工管理与监督组织专业技术人员对施工过程进行监督和管理，确保施工符合设计要求和相关标准。

3.安全措施制定详细的施工安全措施，包括安全技术交底、警示标识、安全检查等，确保施工安全无事故。

4.现场质量控制对施工过程中的各项工作进行质量控制，包括材料的选择和验收、施工工艺的规范执行等。

5.环境保护在施工过程中，要注重环境保护，合理利用资源，减少污染物排放，保护周边环境的生态平衡。

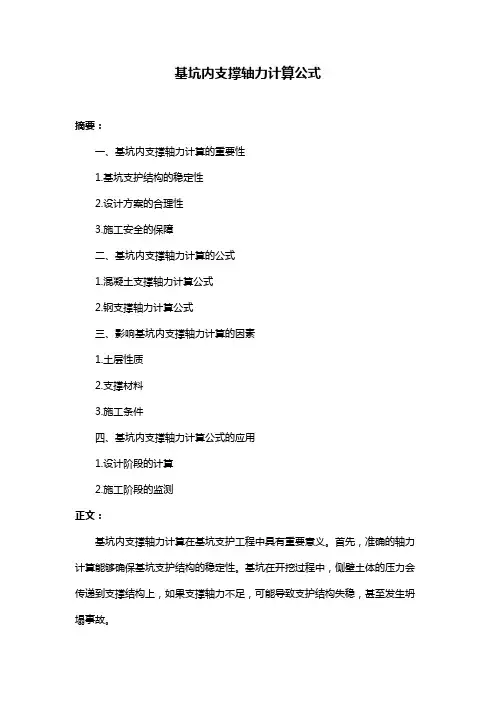

基坑内支撑轴力计算公式摘要：一、基坑内支撑轴力计算的重要性1.基坑支护结构的稳定性2.设计方案的合理性3.施工安全的保障二、基坑内支撑轴力计算的公式1.混凝土支撑轴力计算公式2.钢支撑轴力计算公式三、影响基坑内支撑轴力计算的因素1.土层性质2.支撑材料3.施工条件四、基坑内支撑轴力计算公式的应用1.设计阶段的计算2.施工阶段的监测正文：基坑内支撑轴力计算在基坑支护工程中具有重要意义。

首先，准确的轴力计算能够确保基坑支护结构的稳定性。

基坑在开挖过程中，侧壁土体的压力会传递到支撑结构上，如果支撑轴力不足，可能导致支护结构失稳，甚至发生坍塌事故。

其次，合理的基坑内支撑轴力计算有助于设计方案的制定。

根据计算结果，可以调整支撑布置、材料和截面尺寸等参数，使设计方案更加合理、经济。

最后，基坑内支撑轴力计算对施工安全具有保障作用。

施工过程中，通过监测支撑轴力，可以及时发现支撑结构存在的问题，如轴力过大、材料疲劳等，从而采取相应措施，保证施工安全。

基坑内支撑轴力计算公式包括混凝土支撑轴力计算公式和钢支撑轴力计算公式。

混凝土支撑轴力计算公式通常为：N = Fc * A，其中N 为支撑轴力，Fc 为混凝土轴心抗压强度，A 为支撑截面面积。

钢支撑轴力计算公式通常为：N = Fy * As，其中N 为支撑轴力，Fy 为钢材屈服强度，As 为支撑截面面积。

影响基坑内支撑轴力计算的因素主要包括土层性质、支撑材料和施工条件。

土层性质直接影响土压力，不同的土层性质需要采用不同的计算方法和参数；支撑材料决定了支撑的强度和刚度，不同的材料需要采用不同的计算公式；施工条件包括施工方法、施工速度等，这些因素会影响支撑结构的应力和变形，从而影响轴力计算结果。

基坑内支撑轴力计算公式在设计阶段和施工阶段都有应用。

在设计阶段，可以根据计算公式和工程经验，估算基坑内支撑轴力，作为设计依据。

在施工阶段，可以通过监测支撑轴力，实时掌握支撑结构的工作状态，及时发现并处理问题，保证施工安全。

五、支撑的平面布置应尽量便于土方开挖。 六、对于大型深基坑，支撑的平面布置应有利于主体结构分区分片施
工，有利于基坑中主楼的施工。
支撑结构体系的布置
七、支撑杆件相邻水平距离应确保支撑系统整体变形和支撑构件承载力 在要求范围内，即支撑的平面布置应有利于支撑杆件的设计。当支撑 系统采用钢砼围檩时，间隔一般为8.0~10.0m。当采用钢围檩时，支 撑点间距不宜大于4m；当相邻支撑之间的水平距离较大时，应在支 撑端部两侧与围檩之间设置八字撑，八字撑宜左右对称，与围檩的夹 角不宜大于60度。
支撑的结构型式(支撑材料的选择)
一、支撑结构可采用钢支撑； 优点：自重轻、安装和拆除方便、施工速度快、可以重复利
用（环保、绿色）。且安装后能立即发挥支撑作用，减少由 于时间效应而增加的基坑位移是十分有效的。 缺点：节点构造和安装相对比较复杂，施工质量和水平要求 较高。适用于对撑、角撑等平面形状简单的基坑。 二、支撑结构可采用钢筋混凝土支撑； 优点：刚度大，整体性好，布置灵活，适应于不同形状的基 坑，而且不会因节点松动而引起基坑位移，施工质量容易得 到保证。 缺点：现场制作和养护时间较长，拆除工程量大，支撑材料 不能重复利用。 三、支撑结构可采用钢支撑与钢筋混凝土支撑的组合；
支撑节点的构造
一、支撑结构的设计，除确定构件截面外， 须重视节点的构造设计。
二、实例如下： 1、支撑梁之间的节点构造： 2、支撑梁与围檩之间的节点构造： 3、支撑梁与立柱之间的节点构造：
支撑节点的构造
水平支撑节点
支撑节点的构造
水平支撑与立桩节点
支撑节点的构造
内支撑工程实例
混合支撑结构
支撑结构体系的布置
内支撑结构可采用水平支撑体系或竖向斜撑体系。水平支撑体系通常 由围檩、水平支撑和立柱三部分组成；竖向斜撑体系通常由围檩、斜 撑和斜撑基础等构件组成。

内支撑结构计算（附公式讲解）实际工程中，支撑和冠梁及腰梁、排桩或连续墙以及立柱等连接成一体并形成空间结构。

考虑支撑体系在平面上各点的不同变形与排桩、地下连续墙的变形协调抑制作用的空间是分析方法最符合实际情况的，在有可靠经验时，可采用三维结构信息论，对支挡结构、内支撑、腰梁与冠梁进行整体分析。

但由于支护结构空间分析模型建立相当复杂，部分模型参数的确定也没有定出积累足够的经验，该方法尚未达到实用的程度。

目前，工程实践中主要采用平面结构杆系弹性支点法和平面连续介质有限元法等平面分析方法。

在采用上述平面方法此类计算出作用在内支撑结构上水平荷载后，进行内支撑结构设计。

1、作用在内支撑上的效应作用在内支撑结构上的效应主要是由挡土构件传至支撑结构的水平荷载，其次是作用在内支撑上的支撑结构自重以及当支撑作为施工平台（或栈桥）时的竖向荷载;另外，对于钢支撑结构，温度变化引来也会引起钢支撑轴力改变。

一般认为，温度变化对钢支撑的影响程度与支撑构件的长度有较大的关系，根据经验，对长度超过40m的支撑，认为可考虑10%～20%的支撑内力变化;其次，当支撑立柱下沉或隆起量较大时，会或使支撑立柱与排桩、地下连续墙之间以及立柱与立柱之间产生一定的差异沉降。

当差异风化较大时，在支撑构件上才增加的偏心距，会使水平支撑产生次应力。

因此，当预估或实测差异沉降较大时，应按此差异沉降量对内支撑进行计算分析并采取相应措施。

2、结构计算内支撑的结构计算，可采用一般分析方法或平面杆系有限元法进行。

当采用一般定量分析结构分析方法时，应分别进行水平荷载窗格和竖向荷载作用下的计算。

（1）一般形态分析方法一般结构分析方法是指在采用上述方法原理计算得到弹性支点高度反力F，后，将其作用到内支撑构件上为，将支撑杆件视为独立的墙体，承受水平荷载和竖向荷载，采用一般结构力学推算的原理计算内力，然后进行轴向承载力计算。

1）水平荷载关键作用下的计算水平荷载作用下支撑计算主要是的杆件和腰梁或冠梁的计算。

基坑工程钢筋混凝土内支撑施工工法一、概述基坑工程是指建筑物地下部分的开挖和支护工程，是建筑施工过程中不可或缺的一部分。

基坑工程中，钢筋混凝土内支撑是指利用钢筋混凝土结构来支撑和固定基坑周边土体的一种方法。

本文将从基坑工程钢筋混凝土内支撑施工工法的选择、设计、施工流程、质量控制等方面进行详细介绍。

二、工法选择1.钢筋混凝土内支撑的优势钢筋混凝土内支撑是一种稳定可靠的基坑支护方式，具有承载力强、变形小、施工周期短、适用于不同地质条件等优点。

2.工法选择原则在选择钢筋混凝土内支撑施工工法时，需要考虑基坑规模、周边环境、土质情况、施工周期等因素，综合考虑经济、安全、环保等方面的因素，选择合适的工法。

三、设计要求1.基坑支撑结构设计基坑支撑结构设计应符合国家相关规范要求，结构稳定可靠，满足承载要求。

2.施工材料选择选择质量可靠的混凝土、钢筋等材料，并按设计要求进行加工和质量检验。

四、施工工艺1.基坑边界标定根据设计要求，在基坑四周设置测量标定点，确定支撑结构位置和尺寸。

2.连续墙施工进行钢筋混凝土连续墙的施工，按照设计要求设置支撑结构的位置和尺寸。

3.钢筋加工和安装按照设计要求对支撑结构所需的钢筋进行加工，并在墙体内部设置并固定好。

4.混凝土浇筑进行混凝土浇筑，确保混凝土的质量和密实度符合要求。

5.支撑结构固定根据设计要求对支撑结构进行固定，保证其稳定可靠。

五、施工注意事项1.施工过程中，应根据设计要求进行严格的质量检查，确保施工质量符合要求。

2.施工人员应经过专业培训并持有相关证书，严格执行安全操作规程，确保施工安全。

六、施工质量控制1.施工过程中，应根据设计要求进行严格的验收，并对施工质量进行记录和管理。

2.施工完成后，应进行专业的验收和评估，确保支撑结构的稳定可靠。

七、施工安全措施1.在施工过程中，应设置安全警示标识，并配备完善的安全设施，确保施工人员和周边环境的安全。

2.严格执行相关安全操作规程，确保施工安全。

基坑支护内支撑设计计算
基坑支护内支撑设计计算是建筑工程中非常重要的一项工作，它涉及到基坑支护结构的安全性和稳定性。

在进行基坑支护内支撑设计计算时，需要考虑多个因素，包括土质条件、基坑深度、支撑结构类型等，以确保支撑结构能够承受土壤压力和水压力，并保证基坑的稳定性。

进行基坑支护内支撑设计计算时需要对土质条件进行详细的调查和分析。

不同的土质条件对支撑结构的设计和选择有着重要的影响。

例如，对于黏性土壤，需要选择适当的支撑结构，以防止土体的变形和塌方。

而对于砂性土壤，需要考虑土体的侧向抗力和水的渗透性。

基坑深度也是进行内支撑设计计算时需要考虑的因素之一。

基坑的深度越大，土壤和水的压力就越大，对支撑结构的要求也就越高。

因此，在进行设计计算时需要根据基坑的深度选择适当的支撑结构，以确保支撑结构能够承受来自土壤和水的压力。

支撑结构的类型也是进行内支撑设计计算时需要考虑的因素之一。

常见的支撑结构类型包括钢支撑、混凝土支撑和土钉支撑等。

不同的支撑结构类型具有不同的特点和适用范围。

在进行设计计算时，需要根据具体情况选择合适的支撑结构类型，并对其进行合理的设计和计算。

基坑支护内支撑设计计算是一项复杂的工作，需要考虑多个因素，并进行详细的分析和计算。

只有在考虑到土质条件、基坑深度和支撑结构类型等因素的基础上，才能进行准确可靠的内支撑设计计算，确保基坑支护结构的安全性和稳定性。

深基坑支护体系中混凝土内支撑稳定承载力计算发布时间：2022-04-19T04:35:27.386Z 来源：《时代建筑》2022年1月中作者：姜猛[导读] 随着我国国民经济的快速发展以及城市建设用地的减少，人们越来越重视对地下空间的使用；高层建筑设计多层地下室、地下商城、地下停车场、人防地下室等高效利用土地的形式在我国各大中城市中被广泛采用。

为解决交通拥堵带来的问题，近年来，各地方出台相关交通政策，各大城市开始规划和建设地铁等方式，以缓解交通拥堵的现象；且因城市建设的快速发展、地下空间技术的发展、车辆的增多、对地下停车场的需求增大、旧城改造项目增多等因素，导致深基坑不断增多；且深基坑支护体系面对的环境相对复杂和施工难度较高，因此深基坑支护工程已成为当下建设工程的难点、热点问题。

中国矿业大学（北京）姜猛摘要：随着我国国民经济的快速发展以及城市建设用地的减少，人们越来越重视对地下空间的使用；高层建筑设计多层地下室、地下商城、地下停车场、人防地下室等高效利用土地的形式在我国各大中城市中被广泛采用。

为解决交通拥堵带来的问题，近年来，各地方出台相关交通政策，各大城市开始规划和建设地铁等方式，以缓解交通拥堵的现象；且因城市建设的快速发展、地下空间技术的发展、车辆的增多、对地下停车场的需求增大、旧城改造项目增多等因素，导致深基坑不断增多；且深基坑支护体系面对的环境相对复杂和施工难度较高，因此深基坑支护工程已成为当下建设工程的难点、热点问题。

关键词：深基坑支护体系；混凝土；内支撑；稳定承载力计算前言在基坑支护结构体系中，混凝土内支撑结构主要承受由围护结构传递而来的主动土压力和水压力，纵向支撑杆件承受自身荷载和施工荷载，为压弯构件。

支撑构件承载能力和稳定性对支护结构体系有着重要影响，规模较大的基坑支护工程的混凝土支撑构件的跨度相对较大，且其支撑构件的侧向支撑往往有限；在由围护结构传递过来的土压力和水压力的作用下，若跨度较长或高度较大的支撑构件发生失稳破坏，则基坑支护结构的承载能力和稳定性将受到影响，给基坑工程带来安全隐患。

基坑内支撑轴力计算公式基坑内支撑轴力计算公式1. 基本原理在土木工程中，基坑支撑结构是为了保证基坑的稳定和安全而设置的。

支撑结构承受着土体的压力，因此需要计算支撑结构的轴力，以确保其能够承受土体的力量。

2. 计算公式基坑内支撑轴力计算公式根据土体力学原理和横截面平衡条件而得出。

常见的计算公式有以下几种：基坑支撑结构轴力计算公式支撑结构轴力（F）可以通过以下公式计算：F = γhA + qA其中，γ为土体的重度，h为土层高度，A为横截面积，q为土体的均布载荷。

基坑内土体水平位移计算公式基坑内土体水平位移（δ）可以通过以下公式计算：δ = (F * L) / (E * A)其中，L为支撑结构的长度，E为土体的弹性模量。

3. 示例说明为了更好地理解基坑内支撑轴力的计算公式，我们来看一个具体的例子。

假设一个基坑内的土层高度为5米，横截面积为10平方米，土体的重度为20kN/m³，土体的均布载荷为100kN/m²，支撑结构的长度为8米，土体的弹性模量为20GPa。

首先，根据公式F = γhA + qA，计算支撑结构轴力：F = (20kN/m³ * 5m * 10m²) + (100kN/m² * 10m²) = 100 0kN + 1000kN = 2000kN接下来，根据公式δ = (F * L) / (E * A)，计算基坑内土体的水平位移：δ = (2000kN * 8m) / (20GPa * 10m²) = 16mm因此，在这个例子中，支撑结构的轴力为2000kN，基坑内土体的水平位移为16mm。

4. 结论基坑内支撑轴力的计算是土木工程中重要的一部分。

通过适当的计算公式，可以准确地估计支撑结构承受的压力和土体的水平位移。

这对于基坑的设计和施工都具有重要意义，能够确保基坑的稳定和安全。

5. 计算公式细节在上述示例中，我们了解了基坑内支撑轴力的计算公式及其示例。

三、基坑内支撑施工一般工艺流程：
在地面上施工围护桩、格构立柱（含立柱桩）、 工程桩、止水帷幕------坑内土方开挖至内支撑 底标高------施工内支撑构件------开挖至坑底 ------浇筑底板（将底板沿槽浇筑至支护桩形成 换撑传力带）------继续施工地下室至内支撑以 下楼层（将楼层楼板按一定间距延伸至支护桩形 成换撑传力带）------拆除支撑。多层支撑依次 类推，总之形成换撑传力带后才可拆除支撑。
深基坑内支撑基坑开挖顺序图 第二层土方开挖
深基坑内支撑基坑开挖顺序图 第二道支撑垫层
深基坑内支撑基坑开挖顺序图 第二道支撑置模
深基坑内支撑基坑开挖顺序图 第二道支撑砼浇筑
深基坑内支撑基坑开挖顺序图 第三层土方开挖
深基坑内支撑基坑开挖顺序图 仰视图
深基坑内支撑基坑开挖顺序图 全貌
深坑内支撑基坑开挖顺序图 整体
边桁架：挖土及主体结构施工较方便，但整体刚度及稳定性 相对较差。适用的基坑范围不宜太大。 圆形环梁：较经济，受力较合理，可节省钢筋混凝土用量， 挖土及主体结构施工较方便。但坑周荷载不均匀，土性软硬 差异大时慎用。
竖直向斜撑：优 点是节省立柱及支 撑材料。缺点：不 易控制基坑稳定及 变形，与底板及地 下结构外墙连接处 结构难处理。适用 于开挖面积大而挖 深小的基坑。
2.按布置形式分类 布置方式有多种，如图所示。 纵横对撑构成井字形：这种布置形式安全稳定，整体刚
度大。缺点是土方开挖及主体结构施工困难，拆除困难， 造价高。往往在环境要求很高，基坑范围较大时采用。
井字型集中式布置：挖土及主体结构施工相对较容易。
缺点是整体刚度及 稳定性不及井字形布 置。
角撑结合对撑：挖 土及主体结构施工较 方便。但整体刚度及 稳定性不及井字形布 置的支撑。基坑的范 围较大以及坑角的钝 角太大时不宜采用。

基坑工程中的支撑结构设计与施工随着城市建设的不断发展，越来越多的高楼大厦、地下建筑物等需要进行基坑工程施工。

基坑工程是指在建筑或土木工程中，为了实现地下空间的开发和利用，需要进行的挖土、拔地、填方、开挖等作业。

而在进行这些作业前，必须要有稳固的支撑结构来保障工程的安全进行。

本文将探讨基坑工程中的支撑结构设计与施工。

1. 基坑工程的背景基坑工程是很多建筑和土木工程中不可或缺的一部分。

无论是高层建筑、地铁站还是地下商场，都需要进行基坑工程，以实现地下空间的开发和利用。

而基坑工程的施工需要考虑到周边建筑的安全、施工现场的稳定性等因素，同时还要兼顾工期和成本等问题。

因此，支撑结构的设计与施工显得尤为重要。

2. 支撑结构设计在基坑工程中，支撑结构承担着支撑和保护施工现场的重要任务。

支撑结构的设计要考虑到土质条件、施工方式、工期等因素，并确保施工现场的稳定性和安全性。

常见的支撑结构形式包括桩基支撑、地锚支撑和土钉支撑等。

2.1 桩基支撑桩基支撑是一种常用的基坑支撑结构，在基坑工程中具有广泛的应用。

它通过在地下埋设桩体，利用桩的承载力来承担土壤的水平力和垂直力，从而保证基坑工程的稳定性。

桩基支撑的设计应根据土层情况和桩体受力特点来确定桩的尺寸和布置方式。

2.2 地锚支撑地锚支撑是一种以地面或地下的锚锤或锚杆为主要构造，通过施加预压力和抵抗拉力来增强土体的抗剪、抗拉和抗滑性能，从而达到支撑基坑的目的。

地锚支撑的设计需要考虑到土质条件、地下水位和施工方式等因素，并合理确定地锚的布置方式和锚杆的数量和尺寸。

2.3 土钉支撑土钉支撑是一种利用带锚索的钢筋混凝土钉或钢矢量，将土体和人工结构紧密连接起来的支撑形式。

它通过在土体中安装钢筋混凝土钉或钢矢量，并以其抗拉力来增加土体的抗剪和抗滑性能，从而保证基坑工程的稳定性。

土钉支撑的设计应根据土壤的性质、荷载情况和施工方式等因素来确定土钉的尺寸和布置。

3. 支撑结构施工支撑结构施工是基坑工程中不可或缺的一环。

基坑内支撑轴力计算公式【最新版】目录1.基坑内支撑轴力计算的背景和重要性2.钢支撑轴力的计算公式和方法3.混凝土支撑轴力的计算公式和方法4.深基坑钢支撑预加轴力的计算方法和规范5.结论和展望正文一、基坑内支撑轴力计算的背景和重要性在建筑工程中，基坑内支撑轴力计算是一个关键环节，它关系到基坑的稳定性和安全性。

随着城市化进程的加快，地下空间开发越来越广泛，深度基坑工程也越来越多。

为了保证基坑工程的安全和稳定，对基坑内支撑轴力进行准确的计算是非常重要的。

二、钢支撑轴力的计算公式和方法在基坑工程中，钢支撑是一种常见的支撑方式。

钢支撑轴力的计算公式如下：轴力 fn = F / A其中，F 为钢支撑所受的外力，A 为钢支撑的截面积。

此外，根据杆件受拉或受压的情况，轴力的方向和大小会有所不同。

当杆件受拉时，轴力为拉力，指向背离截面；当杆件受压时，轴力为压力，指向截面。

三、混凝土支撑轴力的计算公式和方法混凝土支撑轴力的计算公式如下：轴力 fn = 0.8 ×混凝土轴心抗压强度×截面面积 + 钢筋抗拉强度×钢筋截面面积其中，混凝土轴心抗压强度、钢筋抗拉强度、截面面积等参数需要根据实际情况进行测量和计算。

四、深基坑钢支撑预加轴力的计算方法和规范深基坑钢支撑预加轴力的计算方法一般如下：1.把预加力加为零，算出一个锚索拉力，这个锚索拉力是能够保证基坑抗倾覆稳定的。

2.然后在这个基础上乘以规范上的 70~95% 得出预加力。

深基坑钢支撑预加轴力一般不超过 450kN，因为使用桩锚结构的大多为砂土、粉土、或者粘土，这种地层与锚索的抗拔力是有限的。

预加力450kN 意味着设计拉力达到 450/0.95~450/0.7，这基本上是普通锚索在这种地层的极限。

如果还不能满足就要考虑加密锚索间距了。

五、结论和展望基坑内支撑轴力计算是基坑工程中非常重要的一环，它关系到基坑的稳定性和安全性。

通过对钢支撑和混凝土支撑轴力的计算，可以保证基坑工程的顺利进行。
