《机床夹具》期末考试试卷-- 邓自清

江苏XX 学院2007/2008学年第1学期期末考试《机床夹具设计》 期末试卷（B ）出卷人 校对人： 考试时间：100分钟一、 选择题（每题2分，共30分）1A 检测装备B 工艺设备C 安全设施D 机床本体 2．（ ）为工件定位后提供了安全、可靠的加工条件。

A 夹紧 B 定位 C 辅助 D 导向 3．下列哪种夹紧机构的自锁性最好( )A 螺旋夹紧机构B 斜楔夹紧C 偏心轮夹紧D 不确定4．长方体大表面由的三个支承点（在同一直线）定位可限制（ ）个自由度 A 一个 B 三个 C 两个 D 四个 5．工件在夹具中定位的任务是（ ）A 在切削力作用下保持既定的位置B 对刀导向便于加工C 不能确定D 使同一批工件在夹具中占据正确的位置6．．定位方式是根据加工要求确定的,下列定位方法中属于正确定位方式的是（ ） A 过定位 B 欠定位 C 不完全定位 D 不定位 7．下列属于铣床夹具的特殊元件有( )。

A 快换钻套B 定位销C 对刀块D T 型螺栓 8．一个较窄的支承板支承工件精基准面可限制工件（ ）自由度 A 两个 B 三个 C 四个 D 五个姓名：______________ 班级：________________ 学号：_____________________…………………………………………………………密……封……线……内……不……要……答……题…………………………………………………………9．关于辅助支承的说法正确的是（）A根据元件结构不同限制不同自由度。

B对工件既起到支承作用又限制工件运动自由度。

C采用辅助支承会产生过定位。

D不限制工件自由度，只起支承作用，以提高工件定位刚度减小工件变形。

10．工件以两孔一面定位中圆柱销和菱形销组合限制工件一个（）自由度。

A旋转B移动C空间平动D不确定11．液压夹紧装置与气压夹紧装置对比下列说法正确的是（）A液压油的不可压缩性使液压夹紧装置夹紧刚度高，工作平稳、可靠。

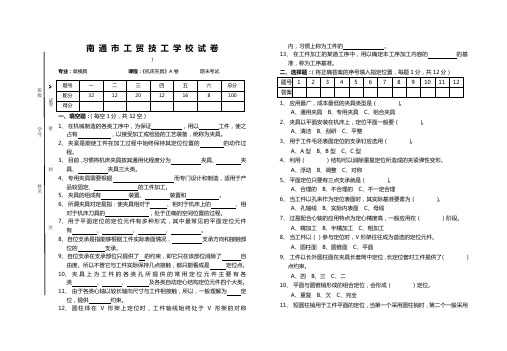

南 通 市 工 贸 技 工 学 校 试 卷)专业：高模具 课程：《机床夹具》A 卷 期末考试一、填空题：（每空1分，共32空）1、 在机械制造的各类工序中，为保证 ，用以 工件，使之占有 ，以接受加工或检验的工艺装备，统称为夹具。

2、 夹紧是能使工件在加工过程中始终保持其定位位置的 的动作过程。

3、 目前，习惯将机床夹具按其通用化程度分为 夹具、 夹具、 夹具三大类。

4、 专用夹具需要根据 而专门设计和制造，适用于产品较固定、 的工件加工。

5、 夹具的组成有 装置、 装置和 。

6、 所谓夹具对定是指：使夹具相对于 、相对于机床上的 、相对于机床刀具的 ，处于正确的空间位置的过程。

7、 用于平面定位的定位元件有多种形式，其中最常见的平面定位元件有 、 、 、 。

8、 自位支承是指能够根据工件实际表面情况， 支承方向和接触部位的 支承。

9、 自位支承在支承部位只提供了 的约束，即它只在该部位消除了 自由度。

所以不管它与工件实际保持几点接触，都只能看成是 定位点。

10、 夹具上为工件的各类孔所提供的常用定位元件主要有各类 、 、 及各类自动定心结构定位元件四个大类。

11、 由于各类心轴以较长轴向尺寸与工件相接触，所以，一般理解为 定位，提供 约束。

12、 圆柱体在V 形架上定位时，工件轴线始终处于V 形架的对称内，习惯上称为工件的 。

13、 在工件加工的某道工序中，用以确定本工序加工内容的 的基准，称为工序基准。

二、选择题：（将正确答案的序号填入指定位置，每题1分，共12分）1、 应用最广，成本最低的夹具类型是（ ）。

A 、通用夹具B 、专用夹具C 、组合夹具2、 夹具以平面安装在机床上，定位平面一般要（ ）。

A 、清洁B 、刮研C 、平整3、 用于工件毛坯表面定位的支承钉应选用（ ）。

A 、A 型B 、B 型C 、C 型4、 利用（ ）结构可以消除重复定位所造成的夹紧弹性变形。

A 、浮动B 、调整C 、对称5、 平面定位只要有三点支承就是（ ）。

98工艺《机床夹具设计》期末考试试卷A卷一、名词解释（12分）：1．调整法加工2．基准3．六点定位原则4．欠定位二、填空题：1．夹具主要由、、、及翻转装卸装置等五部分组成，主要完成对工件的、。

2. 限制工件自由度最多的定位元件是，可同时限制工件的个自由度。

3. 定位误差是指|。

产生定位误差的两个主要原因是，。

4. 楔块夹紧机构的夹紧力计算公式为，为满足自锁，楔块的楔角在设计时应满足的条件为。

5.螺旋夹紧机构的工作特点为、、、。

6.偏心夹紧机构的压力角α最大为，最小为，其自锁条件为。

7．快换钻套与衬套见的配合代号一般为、，它们属于配合。

三、分析图示工件在加工时，必须限制的自由度是哪几个并说明理由。

1．在一长方体上用成型铣刀铣一V形槽。

2．在一轴端铣一键槽。

四、说明题}1、在图示压板上依次钻两φ8的孔，试确定定位方案，并说明理由。

2、图示定位方案中有无过定位、欠定位若有，试说明之。

3、图示夹紧方案有无错误之处若有，试改正之。

五、计算题1、如图所示，在一轴端钻一直径为φ6的孔，已知=φ30，V形块夹角=120，要求保证=10 ，试计算图示三种定位方案的定位误差，并判定哪些定位方案合理。

2、2、如图所示，一工件采用一面两孔定位，在其上表面要求加工一φ10 的孔。

已知圆柱销与孔之间的配合为φ12，第Ⅱ孔直径为φ20，采用菱形销与之配合，两孔中心距为L =100 试完成如下内容：1．（1）确定菱形销与孔之间的最小配合间隙及菱形销的尺寸。

（已知菱形销宽度为）2．（2）确定φ10孔加工时的定位误差，并判断此定位方式是否合理。

3．（3）试提出一些减少定位误差的措施。

*。

一、填空题：（每空2分，共计30分）1、 工件六个自由度完全限制称为完全定位， 按加工要求应限制的自由度没有被限制的定位称为欠定位，夹具上的两个或两个以上的定位元件重复约束同一个 自由度的现象，称为过定位。

2、 夹紧机构被称为基本夹紧机构的有 斜楔夹紧机构、螺旋夹紧机构和偏心轮 夹紧机构。

3、 工件在夹具中造成定位误差的原因为基准位移误差和基准不重合误差两种。

4、 工件的装夹指的是工件的 定位 和 夹紧。

5、 斜楔自锁条件是：!2手动夹紧机构一般取 =6度~8度。

6、 夹紧装置主要由动力源装置、传力机构、夹紧元件 三部分组成。

二、判断题：（每题1分，共计10分）1、 零件在加工工艺过程中采用的基准称为工艺基准。

（V ）2、 在零件图上，用以表达相关尺寸的基准称为设计基准。

（X ）3、 欠定位在实际生产中是允许出现的（X ） 4、 辅助支撑可以提高工件的装夹稳定性和刚性，但它不起定位作用 （V ） 5、 定位误差是由于夹具定位元件制造不准确所造成的加工误差 （X ） 6夹具装夹广泛应用于各种生产类型 （V ） 7、 组合夹具特别适用于新产品的试制（V ） 8、 专用夹具是专为某一工件的某道工序的加工而设计制造的夹具 （V ） 9、 圆偏心轮夹紧机构，夹紧行程大、自锁可靠性强。

（X ） 10、 螺旋夹紧机构，夹紧可靠，自锁性能好，夹紧力和夹紧行程大。

（V ）三、多项选择（每题2分共20分） 1、造成定位误差的原因是：（ ac）。

a 、 定位基准与工序基准不重合b 、 设计基准与工艺基准不重合c 、定位基准的位移误差( cdgi )。

d 、 测量基准与加工基准不重合e 、 零件加工后的精度误差2、夹紧装置设计时紧力方向的确定：（ adfa 、 应尽量与工件刚度最大的方向相一致b 、 应尽量与工件柔性最好的方向相一致c 、 应平行于主要定位基准面d 、 应垂直于主要定位基准面e 、 应尽量与切削、工件重力方向相反f 、 应尽量与切削、工件重力方向相同3、 按照限制工件自由度数目的不同、工件定位方式可分：a 、 基准定位 e 、 毛坯定位 f 、 中心定位 h 、 端面定位 i 、 不完全定位 a 、 300b 、 450c 、 600d 、 750e 、 900f 、 1200g 、 15005、用两顶尖对工件定位时，限位面共限制工件（ce）自由度2009— 2010学年第二学期《机床夹具设计》期末考试试卷 A 卷答案a 、一个移动 、二个移动 (1) (2) (3) (4) (5) 缩短辅助时间，提高劳动生产率，降低加工成本； 保证加工精度，稳定加工质量； 降低对工人的技术要求，减轻工人的劳动强度，保证安全生产; 扩大机床的工艺范围，实现“一机多能”； 在自动化生产和流水线生产中，便于平衡生产节拍。

机床夹具基本信息：[矩阵文本题] *一、单选题，将正确答案的编号填在括号里。

（每题1，共20分）1、长圆柱工件在长套筒中定位，可消除（）不定度。

[单选题] *A、两个移动B、两个转动C、两个移动和两转动(正确答案)D、一个转动和三个移动2、工件一般有两类加工精度要求：（）。

[单选题] *A、尺寸精度和位置精度(正确答案)B、尺寸精度和表面粗糙度C、位置精度和表面粗糙度3、采用夹具定位时，如果工件的（）不重合，则形成基准不重合误差。

[单选题] *A、设计基准与测量基准B、定位基准与装配基准C、定位基准与工序基准(正确答案)4、工件在机床上加工时，通常由夹具中的（）来保证工件相对于刀具处于一个正确的位置。

[单选题] *A、定位装置(正确答案)B、夹具体C、夹紧装置5、当工件以局部外圆柱面参与定位时，（）成为首选定位元件。

[单选题] *A、V形块(正确答案)B、平面C、圆柱孔6、在采用一个平面和两个圆柱孔的组合定位方式时定位元件通常为（）。

[单选题] *A、一个小平面，一个短圆柱销和一个削边销B、一个大平面、两个短圆柱销C、一个大平面、两个长圆柱销D、一个大平面、一个短圆柱销和一个削边销(正确答案)7、在确定夹紧力方向的原则中，不包括（）。

[单选题] *A、夹紧力应垂直于主要定位基准面B、夹紧力应平行于主要定位基准面(正确答案)C、夹紧力应尽可能和切削力同向8、消除工件不定度数少于六个仍可满足加工要求的定位称为（）。

[单选题] *A、完全定位B、不完全定位(正确答案)C、欠定位9、圆柱体在短V形块上定位时，可消除( C )不定度。

[单选题] *A、三个(正确答案)C、两个移动D、两个转动10、夹具对定不包括（） [单选题] *A、夹具的定位B、夹具的对刀或刀具的导向C、分度定位D、工件的定位(正确答案)11、下列夹具中，（）不是专用夹具。

[单选题] *A、钻床夹具B、铣床夹具C、车床夹具D、三卡自定心卡盘(正确答案)12、（）不属于机床夹具的三大组成部分之一。

机床夹具设计期末考试题期望的定位基准重合。

———————（√）机床夹具设计期末考试题1.下列材料中，适用于夹具制作的有：20钢渗碳淬火、铸铁、中碳钢、合金钢、T7A钢、中碳钢淬火。

2.在夹具中安装工件时，不允许采用欠定位。

3.下列工件定位面与定位元件一般限制两个自由度的有：外圆柱面与长支承平板、圆柱孔与固定锥销、长轴与两个半圆孔定位座。

答案为A、C、E。

4.长的V形块可以限制四个自由度，短的V形块可以限制两个自由度。

5.决定某种定位方法属于几点定位，主要根据工件被消除了几个自由度。

6.为了防止工件变形，夹紧部位要与支承对应，不能在工件悬空处夹紧。

7.双中心孔定位能消除五个自由度。

8.在简单夹紧机构中，斜楔夹紧机构一般不考虑自锁，螺旋夹紧机构既可增力又可减力，定心夹紧机构实现工件定位作用的同时，并将工件夹紧，夹紧行程与自锁性能有矛盾。

9.基准不重合误差的大小主要与工序基准与定位基准间的位置误差有关。

10.平口钳属于通用夹具。

注：原文中有明显的格式错误和无意义的段落，已经被删除。

每段话都进行了小幅度的改写，使其更加易读和流畅。

夹具中，通过定位支承点与工件的定位基准面紧贴接触，限制工件的自由度，以确保工件在正确的位置。

定位支撑点的设置应该合理，夹紧应该保持正确的位置。

对于图示轴类零件加工的两种装夹情况，三爪卡盘限制了工件的四个自由度，其中中心架限制了两个自由度。

而在另一种情况下，三爪卡盘限制了工件的两个自由度，后顶针限制了另外两个自由度。

当工件形状复杂或不规则无法用三爪和四爪卡盘装夹时，常用花盘和角铁装夹。

设计基准是指在零件图上用以确定其他点、线、面的基准。

工件的实际定位点数应该满足加工要求，欠定位是不允许的。

斜楔的自锁条件公式表达式是α≤(φ1+φ2)。

造成定位误差的原因有基准位移误差和基准不重合误差。

设计夹具夹紧机构时，必须首先合理确定夹紧力的三要素：大小、方向和作用点。

紧状态，不需要额外的维持力。

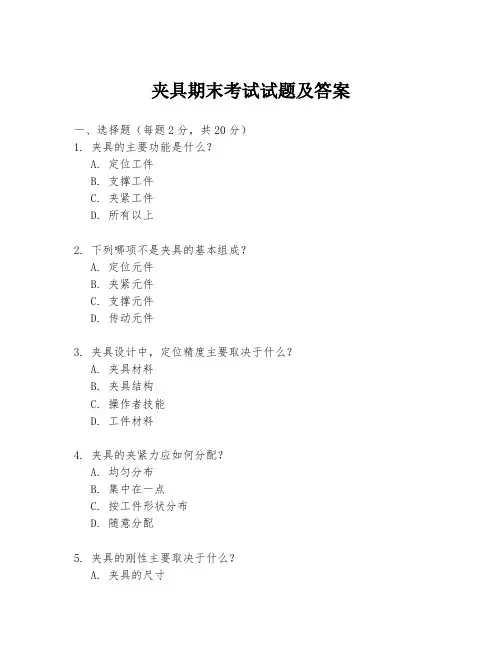

夹具期末考试试题及答案一、选择题（每题2分，共20分）1. 夹具的主要功能是什么？A. 定位工件B. 支撑工件C. 夹紧工件D. 所有以上2. 下列哪项不是夹具的基本组成？A. 定位元件B. 夹紧元件C. 支撑元件D. 传动元件3. 夹具设计中，定位精度主要取决于什么？A. 夹具材料B. 夹具结构C. 操作者技能D. 工件材料4. 夹具的夹紧力应如何分配？A. 均匀分布B. 集中在一点C. 按工件形状分布D. 随意分配5. 夹具的刚性主要取决于什么？A. 夹具的尺寸B. 夹具的材料C. 夹具的结构设计D. 工件的重量6. 夹具的重复定位精度通常由什么决定？A. 夹具的制造精度B. 操作者的经验C. 工件的形状D. 夹具的磨损7. 夹具的夹紧方式有几种？A. 一种B. 两种C. 三种D. 四种8. 什么是夹具的自锁性？A. 夹具的稳定性B. 夹具的夹紧能力C. 夹具的重复使用性D. 夹具的自动夹紧能力9. 夹具的定位方式有哪些？A. 一点定位B. 两点定位C. 三点定位D. 所有以上10. 夹具的夹紧力大小应该如何选择？A. 根据工件的重量B. 根据工件的材料C. 根据工件的加工要求D. 根据操作者的喜好二、填空题（每空2分，共20分）11. 夹具的______是夹具设计中非常重要的一个方面。

12. 夹具的夹紧力应该在保证工件不变形的前提下，尽量______。

13. 夹具的定位元件应该保证工件的______和______。

14. 夹具的夹紧元件应该能够______工件，同时便于操作。

15. 夹具的支撑元件应该保证工件的______和______。

16. 夹具的刚性不足时，可能会导致工件在加工过程中发生______。

17. 夹具的重复定位精度不足时，可能会导致工件的______不一致。

18. 夹具的自锁性是指夹具在夹紧状态下，能够______。

19. 夹具的夹紧方式包括______夹紧、______夹紧和______夹紧。

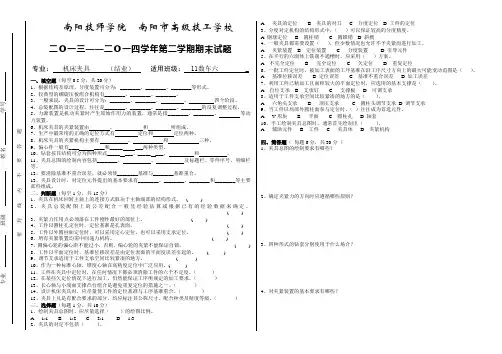

南阳技师学院 南阳市高级技工学校二Ｏ一三——二Ｏ一四学年第二学期期末试题专业： 机床夹具 （结业） 适用班级： 11数车六 _ 一、填空题（每空0.5分，共20分） 1、根据结构及原理，分度装置可分为：________、________、________等形式。

2、较典型的螺旋压板组合机构有________、________、________。

3、一般来说，夹具的设计可分为：________、________、 、 四个阶段。

4、总装配图的设计过程，往往是________、________、________、________的反复调整过程。

5、力源装置是机动夹紧时产生原始作用力的装置，通常是指________、________、 等动 力装置。

6、机床夹具的夹紧装置由 、 和 所组成。

7、生产中最常用的正确的定位方式有 定位和 定位两种。

8、机床夹具的夹紧机构主要有 、 和 三种。

9、偏心件一般有____ ____和_____ ___两种类型。

10、钻套按其结构可分为四种形式_____ ___、_____ ___、 和 。

11、夹具总图的绘制内容包括________、 、 及标题栏、零件序号、明细栏等。

12、要消除基准不重合误差，就必须使________基准与________基准重合。

13、夹具设计时，对定位元件提出的基本要求有________、________、________和________等主要部件组成。

二、判断题（每空1分，共15分） 1、夹具在机床回转主轴上的连接方式取决于主轴端部的结构形式。

( ) 2、夹具总装配图上的公差配合一般凭经验估算或根据已有的经验数据来确定。

( ) 3、夹紧力作用点必须落在工件刚性最好的部位上。

( ) 4、工件以圆柱孔定位时，定位基准是孔表面。

( )5、工件以外圆柱面定位时，可以采用定心定位，也可以采用支承定位。

( )6、所有夹紧装置均需中间递力机构。
