绿色建筑系列软件介绍

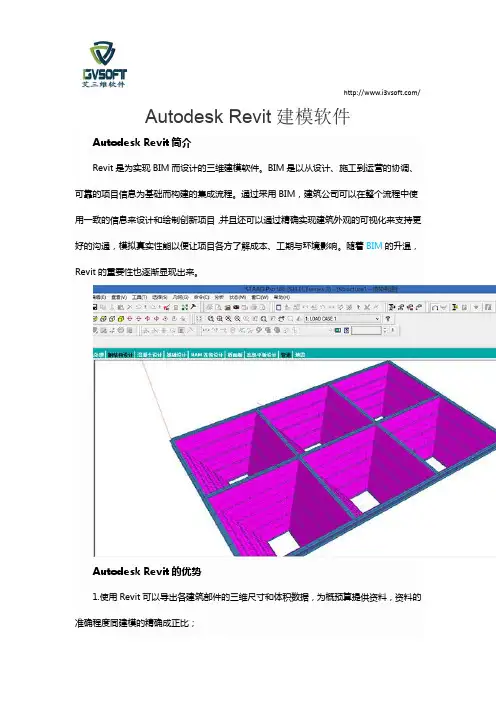

/ Autodesk Revit建模软件Autodesk Revit简介Revit是为实现BIM而设计的三维建模软件。

BIM是以从设计、施工到运营的协调、可靠的项目信息为基础而构建的集成流程。

通过采用BIM，建筑公司可以在整个流程中使用一致的信息来设计和绘制创新项目，并且还可以通过精确实现建筑外观的可视化来支持更好的沟通，模拟真实性能以便让项目各方了解成本、工期与环境影响。

随着BIM的升温，Revit的重要性也逐渐显现出来。

Autodesk Revit的优势1.使用Revit可以导出各建筑部件的三维尺寸和体积数据，为概预算提供资料，资料的准确程度同建模的精确成正比；/2.在精确建模的基础上，用Revit建模生成的平立图完全对得起来，图面质量受人的因素影响很小，而对建筑和CAD绘图理解不深的设计师画的平立图可能有很多地方不交接；3.其他软件解决一个专业的问题，而Revit能解决多专业的问题。

Revit不仅有建筑、结构、设备，还有协同、远程协同，带材质输入到3dmax的渲染，云渲染，碰撞分析，绿色建筑分析等功能；4.强大的联动功能，平、立、剖面、明细表双向关联，一处修改，处处更新，自动避免低级错误；5.Revit设计会节省成本，节省设计变更，加快工程周期。

Autodesk revit二次开发可以做什么/ Autodesk revit 系列的所有产品都提供了API,通过API可以做到以下这些方面的内容：1.访问模型的图形数据2.访问模型的参数数据3.修建，修改，删除模型元素4.自定义UI5.完成一些重复的工作6.集成第三方应用来完成连接外部数据库，转换数据到分析应用等7.进行项目分析和统计开发工具/1.Autodesk revit2.Microstation visual studio3.Autodesk revit sdkrevit二次开发的实际案例revit的二次开发主要是利用sdk编写dll插件，然后加载到项目当中。

当前国内外几款主要建筑节能软件分析建筑的能耗分析对建筑节能设计非常重要,设计人员需要根据计算的结果进行设计方案的调整和优化。

当前，国内外对建筑能耗计算方法的研究和软件的开发也屡见不鲜。

计算方法已经非常成熟,比较知名的软件也非常多。

比如国外的DOE-2、EnergyPlu,国内的CHEC、DEST等。

DOE-2DOE-2是美国劳伦斯伯克力国家实验室开发的能耗分析模拟软件,包括负荷计算模块、空气系统模块、机房模块、经济分析模块。

它可以提供整幢建筑物每小时的能量消耗分析,用于计算系统运行过程中的能效和总费用,也可以用来分析围护结构（包括屋顶、外墙、外窗、地面、楼板、内墙等）、空调系统,电器设备和照明对能耗的影响。

Doe-2的功能非常全面而强大，经过了无数工程的实践检验,是国际上都公认的比较准确的能耗分析软件,并且该软件是免费软件，使用人数和范围非常广泛。

ViualDOE是一款基于DOE-2开发的标准的建筑能耗模拟软件。

这款软件可以帮助建筑师或者设备工程师进行建筑的能耗模拟，设计方案的选择，还可以进行美国绿色建筑标准中能耗分析部分的评价。

ViualDOE可以模拟包括照明，太阳辐射，暖通系统，热水供暖等建筑所有主要的能耗。

并可以从DOE-2输出文件中自动提取计算结果。

相对与DOE-2来说，用户可以比较容易的上手使用。

但是软件的输人格式DOE-2的输入语言，因此用户需要了解一些DOE-2输入文件的格式规则，对于需要模拟复杂的高级用户，用户需要手动修改输入文件。

目前软件为全英文版,尚未出现比较成熟的汉化版本。

eQUESTeQUEST同样是一款基于DOE-2基础上开发的建筑能耗分析软件,它允许设计者进行多种类型的建筑能耗模拟,并且也向设计者提供了建筑物能耗经济分析、日照和照明系统的控制以及通过从列表中选择合适的测定方法自动完成能源利用效率。

这款软件的主要特点是为DOE-2输入文件的写入提供了向导。

用户可以根据向导的指引写入建筑描述的输入文件。

绿色建筑的节能效果评估方法一、能源模拟软件评估能源模拟软件是评估绿色建筑节能效果的常用工具之一。

这些软件可以根据建筑的设计参数、地理位置、气候条件等因素，模拟建筑在全年不同季节和不同时间段内的能源消耗情况。

常见的能源模拟软件如 EnergyPlus、TRNSYS 等，它们能够对建筑的采暖、制冷、照明、通风等系统进行详细的建模和分析。

在使用能源模拟软件进行评估时，首先需要输入建筑的几何形状、围护结构材料、窗户类型和尺寸、设备效率等详细信息。

软件会根据这些输入数据，计算出建筑在不同工况下的能源需求，并与传统建筑的能源消耗进行对比，从而评估绿色建筑的节能潜力。

例如，如果一个绿色建筑采用了高效的保温材料和遮阳系统，能源模拟软件可以预测在夏季时室内温度的降低幅度，以及空调系统的运行时间和能耗的减少量。

同样，在冬季，软件可以评估采暖系统的节能效果。

能源模拟软件的优点是能够在建筑设计阶段就对节能效果进行预测，为设计师提供优化方案的依据。

然而，其准确性受到输入数据的质量和完整性的影响，如果输入的数据不准确或不完整，可能会导致评估结果的偏差。

二、现场实测评估现场实测是评估绿色建筑节能效果最直接、最可靠的方法之一。

通过在实际运行的绿色建筑中安装各种监测设备，如电表、水表、热表、温度传感器、湿度传感器等，可以实时采集建筑的能源消耗和室内环境参数。

实测数据可以反映建筑在实际使用过程中的真实性能，包括设备的运行效率、用户的行为习惯等因素对能源消耗的影响。

与能源模拟软件的预测结果相比，现场实测更能揭示绿色建筑在实际运行中可能存在的问题和不足之处。

例如，通过实测发现某个绿色建筑的空调系统实际能耗高于模拟预测值，可能是由于设备维护不当、用户过度使用或者控制系统故障等原因导致的。

针对这些问题，可以采取相应的措施进行改进，提高建筑的节能效果。

然而，现场实测需要投入较大的人力、物力和时间成本，而且监测设备的安装和维护也需要专业人员进行操作。

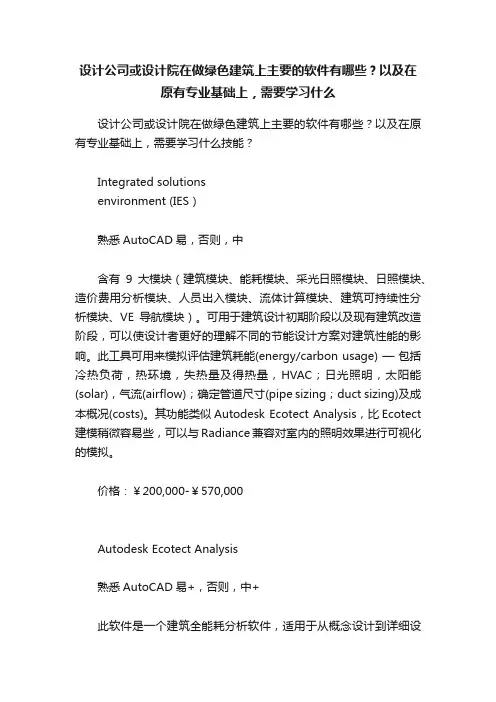

设计公司或设计院在做绿色建筑上主要的软件有哪些？以及在原有专业基础上，需要学习什么设计公司或设计院在做绿色建筑上主要的软件有哪些？以及在原有专业基础上，需要学习什么技能？Integrated solutionsenvironment (IES）熟悉AutoCAD易，否则，中含有9大模块（建筑模块、能耗模块、采光日照模块、日照模块、造价费用分析模块、人员出入模块、流体计算模块、建筑可持续性分析模块、VE导航模块）。

可用于建筑设计初期阶段以及现有建筑改造阶段，可以使设计者更好的理解不同的节能设计方案对建筑性能的影响。

此工具可用来模拟评估建筑耗能(energy/carbon usage) —包括冷热负荷，热环境，失热量及得热量，HVAC；日光照明，太阳能(solar)，气流(airflow)；确定管道尺寸(pipe sizing；duct sizing)及成本概况(costs)。

其功能类似Autodesk Ecotect Analysis，比Ecotect 建模稍微容易些，可以与Radiance兼容对室内的照明效果进行可视化的模拟。

价格：￥200,000-￥570,000Autodesk Ecotect Analysis熟悉AutoCAD易+，否则，中+此软件是一个建筑全能耗分析软件，适用于从概念设计到详细设计环节的可持续设计及分析工具，其中包含应用广泛的仿真和分析功能，能够提高现有建筑和新建筑设计的性能。

仿真模拟包括：建筑能耗(年，月，日，小时)；建筑热环境；建筑耗水量；太阳辐射(Solar radiation)；日光照明；建筑阴影分析(Shadow and reflections)。

用户可以利用三维表现功能进行交互式分析，模拟日照、阴影、发射和采光等因素对环境的影响。

价格：单机版￥5200 元网络版￥6500 元DOE-2 （较为过时的工具）难逐时能耗分析，HVAC系统运行的寿命周期成本（LCC）。

一、引言随着我国绿色建筑事业的蓬勃发展，绿色建筑相关软件在建筑设计、施工、运维等环节发挥着越来越重要的作用。

斯维尔绿建软件作为国内绿色建筑领域的重要软件之一，具有广泛的应用前景。

为了更好地掌握斯维尔绿建软件的操作技能，提升自身在绿色建筑领域的专业素养，我参加了为期两周的斯维尔绿建软件实训课程。

以下是本次实训的详细报告。

二、实训背景及目的1. 实训背景随着我国对绿色建筑政策的不断出台和实施，绿色建筑已成为建筑行业的发展趋势。

斯维尔绿建软件作为一款绿色建筑解决方案，能够帮助设计师、工程师等专业人士在建筑设计、施工、运维等环节实现绿色建筑目标。

为了适应行业发展需求，提升自身竞争力，我参加了本次斯维尔绿建软件实训课程。

2. 实训目的（1）熟悉斯维尔绿建软件的操作界面和功能模块；（2）掌握绿色建筑相关设计规范和标准；（3）学会利用斯维尔绿建软件进行绿色建筑设计、施工和运维；（4）提高自身在绿色建筑领域的专业素养。

三、实训内容1. 斯维尔绿建软件基础操作（1）软件安装与启动；（2）软件界面及功能模块介绍；（3）基本操作，如新建、打开、保存等；（4）图层管理、视图管理、对象管理；（5）常用工具栏、快捷键的使用。

2. 绿色建筑设计规范与标准（1）绿色建筑评价标准（GB/T50378-2014）；（2）民用建筑节能设计标准（GB50189-2015）；（3）绿色建筑评价标识管理办法；（4）建筑节能设计规范（GB50189-2015）。

3. 斯维尔绿建软件功能模块应用（1）建筑能耗计算：掌握建筑能耗计算方法，了解建筑能耗构成；（2）建筑碳排放计算：了解建筑碳排放计算方法，掌握碳排放计算公式；（3）建筑日照分析：分析建筑物的日照情况，确保建筑物满足采光、通风要求；（4）建筑采光分析：分析建筑物的采光情况，确保室内照度满足使用要求；（5）建筑通风分析：分析建筑物的通风情况，确保室内空气质量；（6）建筑声环境分析：分析建筑物的声环境，确保室内外噪声满足标准要求。

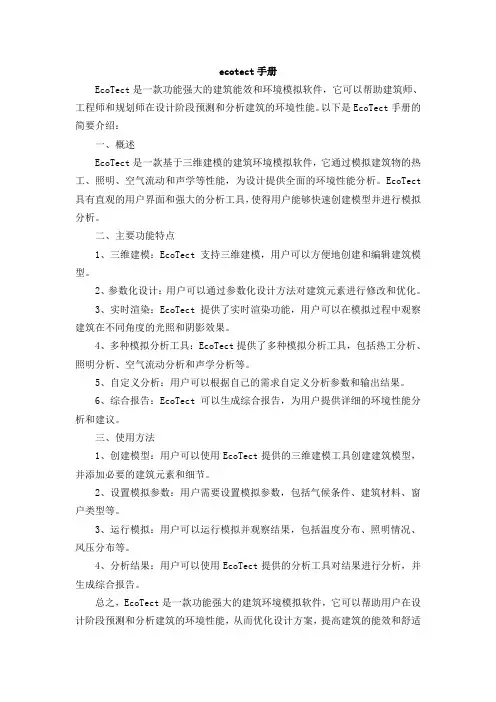

ecotect手册EcoTect是一款功能强大的建筑能效和环境模拟软件，它可以帮助建筑师、工程师和规划师在设计阶段预测和分析建筑的环境性能。

以下是EcoTect手册的简要介绍：一、概述EcoTect是一款基于三维建模的建筑环境模拟软件，它通过模拟建筑物的热工、照明、空气流动和声学等性能，为设计提供全面的环境性能分析。

EcoTect 具有直观的用户界面和强大的分析工具，使得用户能够快速创建模型并进行模拟分析。

二、主要功能特点1、三维建模：EcoTect支持三维建模，用户可以方便地创建和编辑建筑模型。

2、参数化设计：用户可以通过参数化设计方法对建筑元素进行修改和优化。

3、实时渲染：EcoTect提供了实时渲染功能，用户可以在模拟过程中观察建筑在不同角度的光照和阴影效果。

4、多种模拟分析工具：EcoTect提供了多种模拟分析工具，包括热工分析、照明分析、空气流动分析和声学分析等。

5、自定义分析：用户可以根据自己的需求自定义分析参数和输出结果。

6、综合报告：EcoTect可以生成综合报告，为用户提供详细的环境性能分析和建议。

三、使用方法1、创建模型：用户可以使用EcoTect提供的三维建模工具创建建筑模型，并添加必要的建筑元素和细节。

2、设置模拟参数：用户需要设置模拟参数，包括气候条件、建筑材料、窗户类型等。

3、运行模拟：用户可以运行模拟并观察结果，包括温度分布、照明情况、风压分布等。

4、分析结果：用户可以使用EcoTect提供的分析工具对结果进行分析，并生成综合报告。

总之，EcoTect是一款功能强大的建筑环境模拟软件，它可以帮助用户在设计阶段预测和分析建筑的环境性能，从而优化设计方案，提高建筑的能效和舒适度。

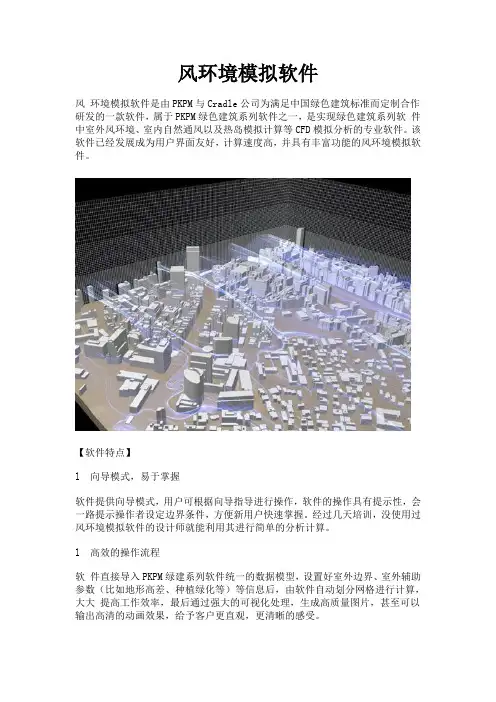

风环境模拟软件风环境模拟软件是由PKPM与Cradle公司为满足中国绿色建筑标准而定制合作研发的一款软件，属于PKPM绿色建筑系列软件之一，是实现绿色建筑系列软件中室外风环境、室内自然通风以及热岛模拟计算等CFD模拟分析的专业软件。

该软件已经发展成为用户界面友好，计算速度高，并具有丰富功能的风环境模拟软件。

【软件特点】l 向导模式，易于掌握软件提供向导模式，用户可根据向导指导进行操作，软件的操作具有提示性，会一路提示操作者设定边界条件，方便新用户快速掌握。

经过几天培训，没使用过风环境模拟软件的设计师就能利用其进行简单的分析计算。

l 高效的操作流程软件直接导入PKPM绿建系列软件统一的数据模型，设置好室外边界、室外辅助参数（比如地形高差、种植绿化等）等信息后，由软件自动划分网格进行计算，大大提高工作效率，最后通过强大的可视化处理，生成高质量图片，甚至可以输出高清的动画效果，给予客户更直观，更清晰的感受。

l 快而有效的求解软件基于WIN平台开发,相对于其他同类软件,对同等规模的网格数所需要的硬件要求更低，效率更高，能够多核并行计算，快速实现超高网格数量的模型计算。

【软件功能】1）强大的导模和建模功能软件不仅自带强大的建模功能，可快速进行复杂模型的建模，同时能导入多种格式的模型数据，比如CAD、revit等输出的dxf、gbXML等模型文件。

2）模型简化分析功能软件还有常见形状的图形库，图形库基本涵盖了建筑分析所需要的模型。

除此之外，软件还有模型简化功能，能够去掉一些不影响分析结果但会增加网格数目的地方。

3）自动划分网格计算机在短时间能自动划分网格,同时, 直观易懂的接口让完成划分网格的工作无需丰富的经验知识。

4）强大的计算能力软件可计算高达10亿数量的网格，完全精细化再现模型，地面、地势高差、草木、水体等。

5）高性能的前后处理拥有方便而高效的前后处理器,无须再添加其他的前后处理专业软件。

后处理器可以创建高质量的图片和动画，可以方便的将数据可视化以及分享你的3D数据文件。

建筑节能设计分析软件PBECA高级应用PBECA（Passive Building Energy Conservation Analysis）是一种用于建筑节能设计分析的软件，它可以帮助建筑师和设计师在建筑设计过程中评估和优化建筑的能源效率。

PBECA具有很多高级应用功能，下面将介绍其中的几个。

首先，PBECA可以进行建筑的建筑物能耗模拟。

通过输入建筑的相关参数和设计方案，PBECA可以模拟建筑在不同工况下的能耗情况。

这可以帮助设计师比较不同设计方案的能源效率，从而选择最优的设计方案。

此外，PBECA还可以模拟建筑在不同气候条件下的能耗情况，提供建筑在不同地区的适用性评估。

其次，PBECA还可以进行建筑的热舒适性评估。

通过模拟室内空气温度、湿度和通风等参数，PBECA可以评估建筑的热舒适性。

这对于提高建筑的室内舒适性非常重要，尤其是对于居住建筑和办公建筑来说。

设计师可以根据评估结果调整建筑的热绝缘性能、通风系统设计以及室内热负荷控制等方面，以提高建筑的热舒适性。

此外，PBECA还支持建筑的光照模拟。

通过模拟建筑的光照情况，PBECA可以评估不同建筑材料和窗户设计对建筑室内光照的影响。

这对于提高建筑的自然采光效果和减少照明能耗非常重要。

设计师可以根据模拟结果进行调整，选择合适的建筑材料和设计方案，以最大程度地利用自然光照。

此外，PBECA还支持建筑的建筑物能源管理系统的模拟。

通过模拟建筑的能源管理系统，PBECA可以评估不同能源供应和能源控制策略对建筑能耗的影响。

这对于优化建筑的能源管理系统非常重要，可以帮助建筑师和设计师选择合适的能源供应方式和能源控制策略，以降低建筑的能耗。

最后，PBECA还支持建筑的经济性评估。

通过模拟建筑的能源消耗和运行成本，PBECA可以评估不同设计方案的经济性。

这对于投资者和开发商来说非常重要，可以帮助他们选择经济性最佳的建筑设计方案。

综上所述，PBECA作为一种建筑节能设计分析软件，具有多种高级应用功能，可以帮助建筑师和设计师评估和优化建筑的能源效率、热舒适性、光照效果、能源管理系统和经济性。

《建筑环境设计模拟分析软件DeST第5讲影响建筑热过程的各种外界因素的取值方法》篇一建筑环境设计模拟分析软件DeST第5讲：影响建筑热过程的各种外界因素的取值方法一、引言随着现代建筑技术的不断发展和绿色建筑理念的普及，建筑环境设计模拟分析软件DeST在建筑设计与规划中扮演着越来越重要的角色。

DeST软件能够模拟建筑物的热过程，帮助设计师更好地理解建筑与环境之间的相互作用。

本讲将重点探讨影响建筑热过程的各种外界因素的取值方法，为建筑环境设计提供科学依据。

二、外界因素概述建筑热过程受到多种外界因素的影响，主要包括气候条件、周围环境、建筑材料以及使用功能等。

这些因素共同作用，影响着建筑的能耗、室内环境质量以及建筑的舒适度。

三、气候条件的取值方法1. 气温：气温是影响建筑热过程的重要因素，其取值应基于建筑物所在地的历史气象数据，包括日最高温、日最低温以及平均温度等。

2. 太阳辐射：太阳辐射的取值应考虑直射辐射和散射辐射的强度及时间分布，可依据当地的气象资料或使用太阳辐射模型进行计算。

3. 风速与风向：风速和风向的取值对于建筑物的自然通风和热交换具有重要影响，应根据建筑物所在地的风环境进行合理取值。

四、周围环境的取值方法1. 周边建筑物：周边建筑物的形状、高度、间距等因素会影响到建筑物的风环境、光照和热量交换，需进行详细调查和测量。

2. 绿化植被：周边绿化植被的类型、面积和高度等因素会影响到地表的热特性及微气候环境，其取值应基于实际情况或生态模拟模型进行确定。

五、建筑材料的取值方法建筑材料的热工性能参数，如导热系数、比热容等，是影响建筑热过程的关键因素。

这些参数的取值应依据材料的技术指标和实际使用情况进行确定。

同时，还应考虑材料对室内环境的影响，如隔热性能、吸声性能等。

六、使用功能的取值方法建筑的使用功能决定了其内部热源的分布和强度，如办公楼、商场、住宅等不同类型的建筑，其内部热源和使用模式存在较大差异。

PKPM节能系列软件注：1、基于AUTOCAD平台开发的软件为A版，基于自主平台CFG开发的软件为C版。

2、建筑节能评估只有A版，居住建筑节能检测只有C版。

3、上表各软件网络版10节点以上，每增加5节点增加的费用为：10节点价格×30%4、用户可自主选择A版或C版软件5、建筑节能设计软件单省版软件价格为全国版价格的60%6、建筑节能设计软件C版换A版换版费为软件价格的20%注：1、软件包年服务费含：技术支持、软件升版、规范变动PKPM绿色建筑系列软件注：1、上表各软件网络版10节点以上，另行申报。

1、上海地方版2、成都地方版3、重庆地方版4、节能设计分析PBECA20145、节能评估BEIE6、负荷计算分析Buildload7、太阳能热水Solar8、遮阳设计shade9、能效评测EEP10、日照、采光、风环境模拟、能效测评PKPM建筑设备系列软件PKPM2010新规范版本设计软件V2.1建筑与设备单机版升版订单模块名2010版 V1.*（蓝白锁）升2010版 V2.108（05）（小白锁）版升2010版 V2.1总计金额退锁个数升版费退锁个数升版费园林景观设计 GARLAND 300 2000 古典建筑设计 GUCAD 300 500三维日照分析 SUNLIGHT 300 3000 土石方工程软件 SITE 300 1000 建筑采暖 HPM 1000通风空调 CPM 1000 其他模块 CASD、WPM、WNET、EPM、HNET（打√）工本费均为300元（个数）总计退锁个数总计升版费（元）注：网络版升版费为单机版的2倍。

绿色建筑设计评价软件【绿建之窗导读】《绿色建筑评价标准》GB/T50378-2014在2015年1月1日已正式实施，新标准采用全新的评价体系、计分原则，也提出了新的项目评价要求。

伴随中国绿色建筑标准的完善与升级，与之匹配的行业问题也逐渐浮出水面。

目前由于绿色建筑设计、申报资料组织涉及专业众多，相关标准近百种之多，而很多设计师缺少新评价标准下的项目设计经验，面对全新的绿色建筑评价体系，更多的设计师无从下手。

由绿建之窗自主研发中国首款“绿色建筑设计评价软件”重磅面世！让绿建设计回归建筑设计本身！软件概述绿建之窗-绿色建筑设计评价软件是国内首款基于《绿色建筑评价标准》GB/T50378-2014及各省市实施细则的绿色建筑辅助设计、评估及施工图审查的专业软件。

软件采用封闭式填选的方式快速完成绿色建筑相关指标的录入，自动完成条文达标及得分判定、智能得分统计、项目达标判断。

同时可将评价结果通过导出到word、wps等文档处理软件生成绿色建筑自评估报告。

丰富的绿色建筑专项计算工具，使设计师可以通过简单的指标录入，自动生成专项计算报告及建筑物理模拟分析报告。

软件可链接产品经过国家权威认证机构中国质量认证中心检测的绿建之窗在线绿色建材库，海量绿色建筑新技术新产品备选，为设计师选择符合项目要求的技术提供便捷的途径。

开发背景由于绿色建筑设计、申报资料组织涉及专业众多，相关标准近百种之多，从而使绿色建筑设计工作变得纷乱复杂。

《绿色建筑评价标准》GB/T50378-2014在2015年1月1日正式实施，新标准采用全新的评价体系、计分原则，也提出了新的项目评价要求。

很多设计师缺少新评价标准下的项目设计经验，面对全新的绿色建筑评价体系，往往会无从下手。

绿色建筑设计过程中需要做很多专项计算分析工作，如增量成本分析、围护结构结露、隔热、可再生资源利用、高强度材料利用等等，其中很多专项分析工作设计师平常接触比较少，缺乏相关经验，分析结果、分析报告表达方式往往不能达到绿色建筑评价的要求。
