电动遥控车库门的安装方法讲解电动遥控车库门的安装对于大部分人来说可能是一项较为复杂的工作。
为了保证安装的安全性和遥控车库门的正常使用,以下是一份基本的电动遥控车库门的安装步骤指南。
下面将详细讲解电动遥控车库门的安装方法,包括准备工作、安装过程和注意事项等。
一、准备工作1.工具准备:扳手、螺丝刀、锤子、电钻等常用工具。
2.材料准备:电动遥控车库门、梁柱材料、固定螺栓、螺丝等。
3.测量:准确测量车库门的尺寸,包括高度和宽度。
确保购买的电动遥控车库门尺寸与车库门孔口尺寸匹配。
二、安装过程1.准备安装位置:清理干净车库门的安装位置,确保没有杂物和灰尘。
清理出来的空间应足够安装电动遥控车库门。
2.安装门框:根据车库门尺寸,将门框和梁柱材料按照安装位置的要求进行预先组装。
确保门框水平、垂直并且牢固。
3.安装门板:将门板按照安装位置放置在门框的上方,注意调整门板的垂直度。
用螺丝固定门板与门框连接的部分,确保牢固可靠。
4.安装电动机:根据安装说明书,将电动机安装在门体上方。
根据具体要求安装电动机的固定支架,并用螺丝加固。
5.安装导轨轨道:根据电动遥控车库门的尺寸和导轨轨道的长度切割导轨轨道,然后安装在门体两侧。
确保导轨轨道与门框平行,并且门体可顺利滑动。
6.固定轨道:用螺丝将导轨轨道固定在门框上,确保导轨轨道稳固且不松动。
7.安装链条:根据电动遥控车库门的型号和要求,安装链条和传动皮带,并连接到电动机上。
注意链条和皮带的拉力要适中,过紧会导致电动机运行不畅。
三、测试和调试1.连接电源:根据电动遥控车库门的要求,接通电源,保证电动遥控车库门能正常工作。
2.测试遥控器:使用遥控器测试车库门的打开和关闭功能。
确保遥控器与车库门的信号稳定,并且可以按照指令正常工作。
3.测试安全装置:测试车库门的安全装置,比如红外线感应器和防撞保护装置。
确保车库门在遇到障碍或有人通行时能自动停止运行,并且不会导致损坏或人员伤害。
四、注意事项1.安装过程中应注意自身和他人的安全。

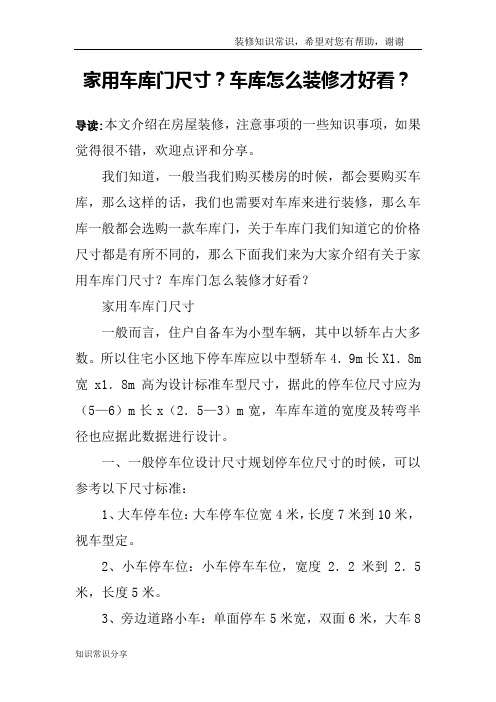

家用车库门尺寸?车库怎么装修才好看?导读:本文介绍在房屋装修,注意事项的一些知识事项,如果觉得很不错,欢迎点评和分享。
我们知道,一般当我们购买楼房的时候,都会要购买车库,那么这样的话,我们也需要对车库来进行装修,那么车库一般都会选购一款车库门,关于车库门我们知道它的价格尺寸都是有所不同的,那么下面我们来为大家介绍有关于家用车库门尺寸?车库门怎么装修才好看?家用车库门尺寸一般而言,住户自备车为小型车辆,其中以轿车占大多数。
所以住宅小区地下停车库应以中型轿车4.9m长X1.8m 宽x1.8m高为设计标准车型尺寸,据此的停车位尺寸应为(5—6)m长x(2.5—3)m宽,车库车道的宽度及转弯半径也应据此数据进行设计。
一、一般停车位设计尺寸规划停车位尺寸的时候,可以参考以下尺寸标准:1、大车停车位:大车停车位宽4米,长度7米到10米,视车型定。
2、小车停车位:小车停车车位,宽度2.2米到2.5米,长度5米。
3、旁边道路小车:单面停车5米宽,双面6米,大车8米。
二、参考《汽车库设计规范》1.按《汽车库设计规范》JGJ100-98第4.1.1条规定:小型汽车的外廓设计尺寸为4.8m(长)x1.8m(宽)x2.0m(高)。
2.按《汽车库设计规范》JGJ100-98第4.1.5.3条规定:采用垂直式停车方式的小型汽车停车位尺寸宜为5.3m (长)x2.4m(宽),停车位前端的通车道宽度宜为5.5m。
3.按《汽车库设计规范》JGJ100-98第4.1.4条规定:小型汽车与左右两侧墙面的距离应为0.6m,与前后墙面的距离应为0.5m。
4.根据上述规定,一个车位的停车库的室内尺寸为:4.8m(车长)+0.5m(车头距墙面距离)+0.5m(车尾距墙面距离)=5.8m,1.8m(车宽)+0.6m(车左侧距墙面距离)+0.6m(车右侧距墙面距离)=3.0m,即停车库室内尺寸为5.8mx3.0m,停车库前端的通车道宽度宜为5.5m。
Quality System Certification, Careful Manufacturing, Innovation and Innovation 车库门材质的选择可能会涉及到不少的知识。
由不同功能可以将车库门分为遥控、感应、电动、手动几大类,其中遥控、感应、电动都可统称为自动车库门,自动车库门现在主要分为卷帘车库门与翻板车库门,这两类车门都是时下较为常用的别墅车库门,在选择上可根据业主更看重的功能、外观等进行选择,下面分别进行介绍。
卷帘车库门有:普通镀锌铁皮卷帘车库门、多彩铝合金卷帘车库门、彩钢板发泡卷帘门、不锈钢卷帘车库门等。
各种车库门都不占用内部停车空间,安装快捷简便,施工难度小,工期短,外观大气时尚;安全保护装置,可附加安装红外线对射系统与无线遥控装置;电动卷帘车库门以交流管状电机或外置电机为驱动,220v或110v,省电、安全、静音,带有热保护装置。
可配置UPS后备电源或手动链条,防止断电情祝下门体也能正常开启。
现代建筑上最为常见安装的卷帘车库门大多都是铝合金挤压型材制作而成,表面经过静电粉末喷涂、氟碳喷涂等处理工艺,达到抗腐蚀、耐酸碱、不生锈、抗划伤等特性,耐久性强,使用时间较长,强度大,具有防盗、防护等性能,因此运用范围最为广泛。
Quality System Certification, Careful Manufacturing, Innovation and Innovation对于一些高级的别墅,对别墅车库门的选择有一定的讲究,一般会选用实木车库门,这类车库门从功能上来讲是属于翻板车库门,但也由于其特殊性,所以,在别墅建筑中使用最多。
这类车库门由于是纯手工制作,整体显得高档、精致、端庄、秀丽。
材料多选择进口花旗松实木,其木材纹理大方,适用于现代化人群的审美观念,表现出一种纯朴自然的美,是现代别墅最合适的车库门材料。
实木门板表面油漆采用户外耐候漆,可以根据别墅特点,选用风格相配的色彩,实木车库门门板造型也可适合别墅的定位,整体做到有机结合为一体,为别墅增添价值。
不管是个人车库还是公用车库,车库门都是需要品,而且也是每天要不停开合,所以保证好质量也是非常关键的一点。
现在的车库大门都是属于电动类型,直接感应操作,和电脑连接,使用起来也是很方便。
而基础的家庭要使用,车库门只需要基础类型即可,方便我们日常使用就足够了。
所以要保证一个比较高的性价比,又更实用的车库门是很有必要的。
翻板车库门更有实用性价比也更高。
翻板车库门的优点:1、外观翻板车库门外观看上去大气,而卷帘门受到帘片尺寸的限制不够大气室内外观情况则卷帘门系统整合在罩壳内,非常美观,而翻板门电机外露,两边还有轨道,显得不是那么漂亮了。
2、材质翻板门门板材料为“镀锌板+聚氨酯发泡+镀锌板”。
卷帘门材料有几种可能:A、彩钢板的B、铝合金+聚氨酯发泡C、全铝合金。
3、价格从价格上很难去衡量,材料的质量,产品质量,加工工艺,售后服务等相关因素都是影响价格的因素,关键看您自己定位了。
4、整体性能翻板门整套系统的结构使电机的受力较小,相对电机而言使用寿命久,但是整套系统的配件可能会提早老化,造成损坏。
翻板车库门特点:翻板车库门1、车库门是由微电脑程序控制,使用方便,按遥控手柄即可,且电机自带自动延时照明灯,延长时间为3--5分钟。
2、车库门的运行时很静音,绿色环保。
3、当停电时配有应急锁,开关容易方便。
4、车库门的门板是采用进口的双层彩钢板,门板总厚度4-5公分,门体中间采用国际公认的保温隔热隔音材料——聚胺酯。
5、车库门的颜色亮丽、美观、高雅、简洁大方。
6、配有气囊使得车库门遇阻反弹,保证人与车的安稳。
7、车库门的原理科学,门内置扭簧,扭力和门重量相当,使门体处于“零重量”状态,且在轨道内靠滑轮运行,故阻力小,耗能少,维修率低,经久耐用。
8、车库门的五金配件的拆卸及更新方便,有利于维护。
不怕不识货,只怕货比货,车库门能有专业人员给您建议是好的。
杭州中博门业有限公司,利用先进的科学技术,严把质量关。
致力于产品更新,精心制造,竭力满足市场的需要。
车库门安装施工工艺方法1、量出门板与洞口宽度,确认洞口两侧边沿到门板边沿所预留的尺寸。
并在门垛上做出标记。
2、立直轨:在门垛上的标记处向墙壁方向15mm处做另一个标记,直轨里口应与此标记对齐。
先安一侧直轨,另一侧直轨安装前要在两顶口找一水平。
为使门板运行自如,直轨并非垂直地面而是略向库内倾斜,倾斜角度以门体上下运行协调顺畅为原则,可在门板安完之后再调节。
3、找到底板,上好底密封,底轮架。
将铰链下半部分先固定在底板上,注意铰链号码应为自下而上排列。
4、将第二块门板放入直轨,固定铰链,然后将门板找水平,确认水平后,即可上第三、四块门板,每块门板要两端对齐,最后一块门板不安装。
5、安装平衡系统:在门顶两侧固定吊架角铁,将弹簧及调整法兰、固定法兰、中间支架、两侧钢丝轮、两侧轴承支架套上钢管后把整个平衡系统擎起,将轴承支架固定在吊架角铁上并在墙壁上固定中间支架,为避免安装电机时出现障碍,中间支架位置应偏左100mm。
6、架弯轨:用直板连接直弯轨接口,在轴承支架与弯轨之间连接吊架角铁,装上一侧弯轨后,要将此弯轨确认水平后在固定。
另一侧弯轨自身可不测水平,只需在顶端处与第一根弯轨找一次水平即可。
7、安装最后一块门板,上顶轮架,顶滑轮距离调整以第五块门板能够靠近洞口为准。
8、配重:用撬杠绞扭弹簧,一般为6-8圈,不可过强过弱,原则上门体运行不畅亦加重电机负担,将钢丝绳底端套住底轮架,顶端套在钢丝轮上,确认两边钢丝绳松紧度一致后在钢管上固定钢丝轮。
9、由法兰中撤出撬杠,此过程应使一人下扳门板,令门体缓慢上升,使门体在运行过程中钢丝绳环绕钢丝轮,在凹槽内逐一归位,切不应产生窜扣现象。
并检查配重是否理想。
如不理想可再适当调节弹簧匝数,这时就能感受到门板与轨道之间是否协调,可以酌情调节直弯轨的距离角度,直至满意并拧紧各处螺丝。
10、将电机套上链条后,用螺丝连接电机与导轨,通过胀紧螺丝调节链条松紧度,以链条悬离于轨道不与之产生接触为度。
随着生活水平的提高,现在很多家里都设有私人车库或者在小区购买一个自己的车库,主要是方便自己的爱车有地方停放和安全,滑升车库门则是专门用于车库的,本文主要详解滑升车库门安装的步骤。
1、用标尺测量门洞口地梁到天花板底部的距离,预留空间距离不得小于250mm的高度,方便滑升门的中轴杆的安装,一般要求距离300-400mm。
2、车库门洞口的左右两边墙垛宽度,预留12~15cm,最小不得小于70mm。
3、检查滑升车库门安装洞口附近、天花板表面、洞口左右墙垛等处是否有异物。
棚顶:无障碍物阻挡门的电机和轨道的安装;门洞两边墙垛:检查墙垛预留距离是否满足滑升门轨道的安装;木框的高度:在木框周围必须无障碍物,以便安装轻型轨道。
检查洞口:车库门洞口地面是否平坦无凹凸。
需要客户提前准备好通电电源在附近,如果没有,需要提前说明,方便电工带相关工具去拉电线。
立门框门框的长度必须门洞的高度大小温和,门框的立柱必须垂直,横梁必须水平。
立门板1、滑升门的上门板合页部分和固定托架用配制螺钉将封条锁定在门板底部,再将底部托架固定,之后将1号合页和2号合页固定在第一块门板与第二块门板连接处和第一块门板上端按顺序依此连接。
车库门安装方法2、滑升门板块的连接组装将最下面的铝合金门板放置于洞口处,用水平尺测量门板与地面是否水平,待水平后准备在第二块门板与之联接。
注:最下面的门板放置于洞口时,要和左右门垛的延长距离一致:第二、第三门板按照事先上好的合页位置上下依次连接。
1、导轨连接A.木框正面两侧分别放在直型立轨;B.将导轨轴轮放在导轨内,同时与合页孔固定连接好;C.木框上道轨用自攻螺钉固定好;D.将轨道需要连接件固定在道轨上,同时检测该角铁是否与木框成90°角;E.连接导轨:要求弯道轨或滑道连接件90°角,将左、右弯导轨分别于滑道连接件连接;注:所有连接门板的合页固定也可以在安装滑道连接件之后操作。
4、扭矩弹簧的安装A.中轴杆一端套上轴套托架;B.按左右位置穿入扭矩弹簧;C.按左右位置穿入盘丝绳轮;D.安装滑道连接件上的轴杆,轴杆提前组装好;E.用螺钉固定在门头木框上;注:扭矩弹簧与盘丝绳轮上涂的颜色,意思是"红色为左绿色为右"。
翻板车库门工作原理嘿,朋友,你有没有想过,当你按下遥控,那扇大大的翻板车库门就像变魔术一样缓缓升起或者降落,这里面可有着超有趣的工作原理呢!咱先来说说这翻板车库门的结构吧。
它呀,就像是一个超级大的三明治。
最外面的两层是门板,这门板可不是随随便便的两块板子哦。
它们通常是由金属或者复合材质做成的,既结实又轻便。
就像一个人的衣服,得既能遮风挡雨,又不能太沉重让人穿不动,对吧?这门板就是车库门的“衣服”,保护着车库里面的一切。
在这两块门板中间呢,有着好多小零件,就像三明治里的馅料一样丰富。
有弹簧,这弹簧可不得了,就像是一个超级大力士。
你想啊,那车库门那么重,要把它轻松地拉起来或者放下去,没点力气怎么行呢?弹簧就承担着这个重要的任务。
当你要打开车库门的时候,弹簧就开始发挥它的威力了,它储存的能量就像被打开的潘多拉魔盒一样释放出来,帮助门板轻松地向上翻起。
我有个朋友,他一开始以为这车库门就是靠电机直接拉起来的,他看到弹簧的时候还纳闷呢,说这小玩意儿能有啥用。
我就跟他说,你可别小瞧这弹簧,没有它,电机得累个半死。
再说说轨道吧。
轨道就像是车库门的“高速公路”,门板就在这个轨道上行驶。
这轨道必须得安装得特别直,就像火车的铁轨一样。
要是轨道歪了,那门板可就像喝醉了酒的人,走起路来东倒西歪的。
我曾经见过一个车库门,它的轨道因为被撞了一下有点变形,结果那门板在开合的时候就特别不顺畅,嘎吱嘎吱地响,就像一个生病的老人在痛苦地呻吟。
电机可是翻板车库门的心脏啊。
它就像一个默默工作的小机器人,当你按下遥控按钮,电机就收到信号开始转动。
这电机转动的力量就像一只无形的大手,拉着门板沿着轨道上升或者下降。
我和我的邻居有一次聊天就说到这个电机,他说他担心电机突然坏了,车库门就打不开了。
我就安慰他说,现在的电机质量都很不错的,就像一个忠诚的小卫士,不会轻易出问题的。
不过呢,定期检查保养还是很有必要的,就像我们人要定期去体检一样。
还有一个很重要的部分就是平衡系统。
实用消防队车库门-干活满满哦一、门板外观消防队车库门的门板根据需要可选择用瀚天公司自己生产的门板,双层彩钢板内充高密度复合聚氨脂发泡料,门板经久耐用,易清洗,局部损坏可方便地更换门板,长久保持全新外观。
根据门宽选择不同厚度的门板(40mm、50mm),根据客户的需要可加设采光视窗和门中门(小门)。
门宽超过5米时,配外置加强筋。
二、驱动系统可选用国产的驱动系统或进口驱动系统。
三、安全性1、在门的底部设有安全气囊,在门的关闭过程中遇碍物能自动反向运行到全开状态;2、在门的底部二端设有刀片式钢丝绳断裂保护器,当提升钢丝绳断裂,门体运动速度加快时,该装置能切入导轨,阻止门体坠落,3、在平衡轴上设有扭簧断裂保护装置,在扭簧断裂时能卡住平衡轴,不使转动,阻止门板坠落;4、在电机设有脱开离合装置,切换至手动时,可手动操作门体运动。
四、保温隔热隔音性能消防队车库门有良好的保温隔热和隔音性能。
随着采暖费用的提高,适用于保温要求高的场合,能有效地减少取暖成本。
五、噪音设计合理的轨道和国际一流的优质滑轮,帮您实现静音启闭。
六、气密性消队队车库门门板底端装配三元乙丙橡胶密封条,这样保证门体与地面密封,门洞顶部及二侧均设置三元乙丙橡胶密封条,确保门体与建筑间的良好密闭性。
门板二侧封头均为δ=1.0mm镀锌钢板封头片。
七、抗风性能门体为聚氨酯夹芯板,抗风性能优越。
当门体达到一定宽度时通过加装加强筋来确保它的强度。
八、轨道采用2.0㎜厚热镀锌钢板辊压成85㎜宽*36㎜厚工业门专用轨道。
九、防坠装置配有钢丝绳断裂防坠落装置的专利产品,是采用1.5㎜厚热镀锌钢板冲压折边成整条。
十、铰链采用2.0㎜厚热镀锌钢板冲压成形,配直经12轮轴。
十一、导轮导轮采用Φ72mm工业门专用导轮,导轮材料为耐磨尼龙,内含滚轮轴承、运行平稳、无噪音。
十二、平衡装置采用碳素弹簧钢丝制作的扭簧平衡,超大门可采用配重平衡装置。
十三、控制功能1、手动控制:通过墙壁按扭的开、停、关按键进行操作门体的升、降启动。
盘锦车库门施工方案1. 引言车库门作为车库的重要组成部分,在盘锦市住宅建设中扮演着重要的角色。
本文将介绍盘锦车库门施工方案,包括施工过程、材料选择和施工注意事项。
2. 施工过程盘锦车库门的施工过程可以分为以下几个步骤:2.1 准备工作在施工开始之前,需要进行一些准备工作。
首先,需要确定车库门的尺寸和类型。
根据车库的实际情况,选择合适的尺寸和类型,例如平开门、滑动门或卷帘门。
其次,需要准备施工所需的工具和材料,包括电钻、螺丝刀、螺丝、螺栓等。
2.2 安装门体首先,安装车库门的门框。
根据车库门的尺寸,将门框固定到车库墙壁上,确保门框水平且稳固。
然后,安装门轨。
根据门体类型的不同,门轨的安装方式也会有所不同,需要根据具体情况进行调整和安装。
2.3 安装门扇在门框和门轨安装完毕后,可以安装门扇。
首先,将门扇放置在门轨上,并确保门扇与门框对齐。
然后,使用螺丝刀或螺丝将门扇固定在门轨上,确保门扇牢固稳定。
2.4 完善细节施工的最后一步是完善车库门的细节。
这包括安装门把手、防风垫条以及其他配件。
根据需要,还可以安装门锁等安全设备,提高车库门的安全性。
在盘锦车库门的施工中,材料的选择是至关重要的。
合适的材料可以保证车库门的质量和可靠性。
以下是一些常见的材料选择建议:3.1 门框材料门框材料一般选择耐用且具有良好抗腐蚀性的金属材料,例如钢铁或铝合金。
这些材料坚固耐用,并且对于盘锦的气候条件也具有一定的适应性。
3.2 门扇材料门扇材料的选择因门体类型而异。
对于平开门或滑动门,常见的门扇材料包括钢板或铝合金。
这些材料坚固耐用,能够经受住常规使用和外部环境的影响。
对于卷帘门,常见的门扇材料包括钢板或塑料材料。
配件材料包括门把手、防风垫条等。
门把手一般选择金属材料,例如不锈钢,以确保其耐用性和实用性。
防风垫条的选择要考虑其密封效果和耐候性,常见的材料有橡胶和塑料。
4. 施工注意事项在盘锦车库门的施工过程中,需要注意以下几点:4.1 定期检查在施工过程中,需要定期检查施工质量和门体的运行状况。
车库门可以根据功能将其分为遥控、电动、手动几大类。
其中遥控、感应、电动都可统称为自动车库门,其中自动车库门现在主要分为卷帘车库门与翻板车库门这两类,都是市场上较为常用的别墅车库门,消费者可以根据自己看重的功能、外观等进行选择,下面给大家介绍一下。
卷帘车库门:卷帘车库门有,普通卷帘车库门、不锈钢卷帘车库门、铝合金卷帘车库门、发泡卷帘门、无机布防火卷帘门等。
它不占用车库门内部空间,安装简便,施工速度快,节省工期,外观美观时尚;市面上最为常见的卷帘车库门为铝合金挤压型材制作而成,表面经过静电粉末喷涂、氟碳喷涂等处理工艺,达到抗腐蚀、耐酸碱、不生锈、抗划伤等特性,耐久性强,使用时间较长,强度大,具有防盗、防护等性能,因此运用范围最为广泛。
实木车库门:对于一些高级别墅,主人对别墅车库门的选择也有一定的讲究,一般会选用实木车库门,这类车库门从功能上来讲是属于翻板车库门,由于其特殊性,所以在别墅建筑中使用最多。
这类车库门由于是纯手工制作,整体显得高档、精致、端庄、秀丽。
材料多选择进口花旗松实木,其木材纹理大方,符合现代化人群的审美观念,表现出一种纯朴自然的美,是现代别墅最合适的车库门材料。
实木门板表面油漆采用户外耐候漆,可以根据别墅特点,选用风格相配的色彩,实木车库门门板造型也可适合别墅的定位,整体做到有机结合为一体,为别墅增添价值。
翻板车库门:翻板车库门有彩钢板车库门、罗普斯金车库门、木纹门车库门。
这类门采用微电脑程序控制,使用方便,按遥控手柄即可,电机自带自动延时照明灯。
在使用过程中不会产生噪音,绿色环保。
同时,停电有应急锁,开关容易。
在功能上,这类车库门遇阻反弹,以保证人车安全。
同时门内置扭簧,扭力和门重量相当,使门体处于“零重量”状态,在轨道内靠滑轮运行,故阻力小,耗能少,维修率低,经久耐用。
翻板车库门使用功能要求一、基本功能要求1、微电脑程序控制,使用方便,按遥控手柄即可,且电机自带自动延时照明灯。
2、超级静音,绿色环保。
3、停电有应急锁,开关容易。
4、安全、牢固,双层彩钢板,门板总厚度4-5公分,门体中间采用保温隔热隔音材料——聚胺酯。
5、美观、高雅,简洁大方。
6、遇阻反弹,保证人车安全。
7、原理科学,门内置扭簧,扭力和门重量相当,使门体处于“零重量”状态,且在轨道内靠滑轮运行,阻力小,耗能少,维修率低,经久耐用。
8、零部件拆卸及更新方便,有利于维护。
二、门板特点要求:1、细纹浮雕门体的表面呈现不规则的粉末喷涂纹理,具有强烈的浮雕效果,既增加了强度,也美观大方。
2、采用高强度的双面优质浸镀锌钢板,且双面喷长寿涂料(纯聚酯),抗腐蚀能力强。
3、优质钢板包缠外端使内部及外侧附着在一起,更好地与两壁密封。
4、夹芯层为高度固体聚氨酯泡沫,可增加保温隔音效果。
5、门底部设有“U”型密封条,更加隔寒防风。
三、电机特点要求:1、自动延时照明灯:在车库门开启或关闭时,照明灯亮2.5-5分钟后自动关闭。
2、免维护直流电机,功率强劲,运转平稳,嗓音最低。
3、环型变压器,节能率70%4、行星齿轮开关,霍尔元件传感,脉冲。
5、程序控制,操作方便,功能齐全。
四、五金配件:1、导轨材质采用1.5mm宝钢产冷轧钢板,表面银色电镀。
2、滚轮采用高强度耐磨聚甲酉全 POM工程塑料,内嵌滚珠轴承。
3、门体合页材质采用1.5mm宝钢产冷轧钢板,采用热镀锌处理表面,银色电镀。
4、钢丝线盘采用高强度铝合金构成。
5、膨胀螺丝采用特制的热镀锌。
主要有遥控、手动两用。
其中遥控6、翻板车库门有:仿木纹门车库门车库门可以安装防盗、安全系统:如降遇阻力反弹系统,该设施能让门体遇阻力停止,既保护人身与车辆进出安全,又保护门的可靠使用;。
全自动车库门安装教程全自动车库门适用于酒店、宾馆、家庭和企业单位等各种类型的车库。
一、车库门的构成车库门由手动解脱装置、开门机导轨、开门机、门体导轨、扭簧平衡系统、门体、光电开关、应急锁等八部分组成。
二、安装所需工具车库门安装前应当准备好电动冲击钻、手电钻、角磨机、电动扳手、活动扳手或套筒扳手、卷尺、螺丝刀、钢筋棒、人字形梯子、榔头、钳子、专用开孔器、钻头、抽芯拉铆枪、线锤、铅笔、润滑油、长条方木等工具三、安全注意事项为了确保你的人身安全,并减少不必要的事故发生,安装前务必详细阅读操作规程,严格按照安装使用手册提示的步骤进行操作。
如果你操作中遇到疑难问题,请你咨询专业安装人员或经销商。
1)对于非标准车库门,请你务必征求制造厂商的意见。
2)安装门体平衡系统必须请安装人员进行安装。
3)所有提供的警示标签应贴在显著的地方。
4)安装车库门时,不准戴戒指、手表或穿松散的衣服,应使用结实的梯子。
5)安装完毕,请保存好安装手册,以便定期按手册进行安全检查及维护。
注意:如果车库没有侧门,请务必安装一套停电紧急进入装置,以便在停电时可以从外部手动开启门体。
四、车库门安装程序(一)安装导轨第一步,检查门体竖直导轨和水平导轨1、打开附件包装,检查水平导轨的长度,水平导轨的长度通常比门体高400㎜左右。
2、检查竖直导轨长度,标准轨(单轨)竖直导轨的长度比门体低150㎜,低净轨(双轨)的竖直导轨分为两种,一种是双轨的上轨圆弧部分较小,竖直导轨的长度比门体低350㎜。
上轨圆弧部分较大双轨主要用于手动车库门。
第二步,确定门体导轨和吊架位置首先用盛满水的塑料软管在门洞两侧距地面600㎜左右的位置,确定一条水平基准线,此基准线将作为安装竖直导轨和门板的参照线。
将门板包装箱打开,测量门板的长度,然后在水平基准线位置测量门洞的宽度。
根据水平基准线尺寸在门洞的两侧水平线用铅笔画出点1和点2,然后根据点1和点2用线锤和铅笔画出竖直导轨外侧基准线,外侧基准线B=(门板长度-门洞宽度)÷2+43㎜,基准线从地面延伸到天花板。
车库门安装方法车库门门体的安装指导4.1门体安装4.1.1安装第一扇门板注意:安装前请准备两个或三个长凳和十只长度不小于80mm的钉子。
如果使用电动螺劈,请调整好调力旋钮(180N·m),以便使自攻螺钉能够紧到位。
使用毡子、地毯或其它软材料覆盖长条凳以免划伤或损坏门板,然后把第一扇门板的正面朝下放置在两个或三个平行排列的长条凳上。
接着如图所示从下到上,自左到右依次安装门体底部支架、平衡用钢丝绳、内踏板、外踏板和一号合页。
安装连接上述零部件时请选用如图一所示的M6自攻螺钉4.1.1.1安装门体底部支架门体底部支架左右各一个,安装时所用自攻螺钉不得少于三个以确保安全运行。
然后把平衡用钢丝绳分别挂扣在门体底部支架铆接钉的内圆柱上,随后分别把滚轮插接到门体底部支架上的插接孔内。
如图二所示。
4.1.1.2安装门体踏板门体踏板应安装于第一扇门板中部的下方靠近密封条处,即使您的车库门能实现自动控制,也请您务必安装这一对门体踏板,因为如果停电或控制系统出现故障就可以使用门体踏板实现门体启闭。
如图三所示尺寸确定门体踏板的安装位置,使用手电钻在门体上对称钻六个直径为φ3的孔,然后把随产品提供的抽芯铆钉使用铆枪进行铆接。
4.1.1.3安装门体一号合页在门体两侧和中部的门体支架上找到安装页的定位孔,此定位孔必须保证一号页上轴承套的轴线和两扇门的接缝平齐。
然后分别把滚轮插接到一号合页上的轴承套内,如图四所示。
4.1.1.4安装第一扇门板把第一扇门板紧贴门洞内墙放置,注意门板与门洞两侧贴合部的尺寸必须相等,否则将影响门体的外观。
然后检查放置后的门板是否水平,如果门板不水平请务必使用适当厚度的垫片在低的一端进行填充以便调整到水平位置,否则会造成门体运行不畅。
如图五所示使用长度不小于80mm的钉子分别在门体两侧固定住门板,固定时请折弯钉子以便把牢门板。
车库门安装方法4.1.2安装整套门板如图六所示依次叠装门板,并安装二号合页、三号合页、四号合页以及最上面一扇门的顶端支架。
车库门品质保证措施是什么
车库门作为保护车辆安全的重要设施,其品质保证尤为重要。
那么,车库门的
品质保证措施都有哪些呢?
1.材料品质保证
车库门的品质保证首先在于使用的材料。
优质的车库门需要使用高强度、耐腐蚀、防老化、环保等特点的材料。
例如,采用镀锌钢板或者铝合金等金属材料,确保门板的强度和稳定性;同时,使用防腐涂层和抗紫外线的材料,防止门板因为长期暴露于太阳光下,导致老化和变形。
2.制造工艺品质保证
优质的车库门的品质保证措施,还包括制造工艺的品质保证。
制造工艺不仅要
保证每个零部件的精度和偏差,更需要做到料齐、配合、工艺标准化和流水作业等。
例如,门板的表面处理需要做到平整度、涂料光泽度、颜色均匀度等方面的要求。
门体的组装也要做到精准、牢固。
3.使用效果品质保证
车库门的品质保证最终体现在其使用效果上。
因此,在使用过程中也需要一系
列品质保障措施,例如:
•安全性能:保证车库门的安全性能,如紧急制动、翻车防止、手动解锁等功能。
•耐用性:保证车库门的使用寿命长,如防风、防水、防晒、防尘等。
•静音性:保证车库门的动静平稳,无噪音干扰。
•方便性:保证车库门可以方便开启和关闭,特别是在遥控开关的情况下,开关速度要快,动作灵活。
以上是车库门品质保证措施的一些方面,但实际还存在很多细节需要注意。
为
确保车库门品质保证措施的实施,用户在选择产品时一定要选择专业、诚信的厂家或者品牌,同时在选购产品前一定要了解产品的技术参数、售后服务等重要信息。
车库门装配技术要求1、作业条件:(1)承包方应提供车库门洞口净尺寸,土建按照该尺寸留净灰口。
(2)车库门工程应待外墙饰面、内墙抹灰、室内地面工程施工完毕后进行,采用预留洞口(净灰口)即后塞口的方法施工。
(3)外墙砖施工时,按照供货厂家提供的产品大样图在洞口上口及两侧留出墙用密封灰口。
(4)弹好室内50cm水平线。
(5)车库门按施工图纸中标注的位臵运送到位。
2、工艺要求(1)根据使用环境,在车库门的适当部位应安装密封条。
密封条的形状应与其功能相匹配。
宜设密封条的部位有:洞口左右两侧墙体与门扇搭接部位、底部门板与地面接触部位、有合页连接的两块门板间、洞口上侧墙体与门扇搭接部位(2)门板两端应设臵门板封头。
(3)车库门门板尺寸公差和形位公差见下表要求:(4)滚轮的结构尺寸应符合以下要求:——外径应不小于Φ45mm——厚度不小于10mm——滚轮轴径不小于Φ10mm(5)使用普通碳素钢材料制作的各种零部件应有防腐处理。
(6)门板表面应平整,无明显机械损伤。
(7)导轨、合页及五金配件等表面应光洁,不允许有锈蚀、污物。
(8)表面涂层应均匀、色泽一致,无流挂、脱落、露底等缺陷。
(9)门扇表面涂层应有耐冲击、防划伤、防腐蚀、防粘污、抗老化、抗洗刷的功能。
涂层的附着力按GB/T 1720试验,不得低于I 级。
涂层的耐冲击性按GB/T 1732试验,不得低于50 cm。
(10)导轨斜度宜在1:100至1:50之间。
(11)门扇与墙体的搭接量(单边)不小于15 mm。
(12)门扇横向位移量不大于10 mm。
(13)连接门板的合页安装应牢固,数量应能保证其强度要求。
合页间距应不大于1400 mm。
(14)合页与滚轮转动应灵活,启闭平稳,无卡、蹭等现象。
(15)导轨、驱动装臵、平衡系统等应安装牢固,不允许有晃动现象。
(16)凡承载门体质量及涉及安全的连接件应采取防松措施。
3、质量验收方法、标准(1)门板的尺寸公差、形位公差分别用钢卷尺、塞尺、卡尺、1米钢板尺等进行检测。
车库门装配技术要求编辑整理:尊敬的读者朋友们:这里是精品文档编辑中心,本文档内容是由我和我的同事精心编辑整理后发布的,发布之前我们对文中内容进行仔细校对,但是难免会有疏漏的地方,但是任然希望(车库门装配技术要求)的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈,这将是我们进步的源泉,前进的动力。
本文可编辑可修改,如果觉得对您有帮助请收藏以便随时查阅,最后祝您生活愉快业绩进步,以下为车库门装配技术要求的全部内容。
车库门装配技术要求1、作业条件:(1)承包方应提供车库门洞口净尺寸,土建按照该尺寸留净灰口.(2)车库门工程应待外墙饰面、内墙抹灰、室内地面工程施工完毕后进行,采用预留洞口(净灰口)即后塞口的方法施工。
(3)外墙砖施工时,按照供货厂家提供的产品大样图在洞口上口及两侧留出墙用密封灰口。
(4)弹好室内50cm水平线。
(5)车库门按施工图纸中标注的位置运送到位。
2、工艺要求(1)根据使用环境,在车库门的适当部位应安装密封条。
密封条的形状应与其功能相匹配.宜设密封条的部位有:洞口左右两侧墙体与门扇搭接部位、底部门板与地面接触部位、有合页连接的两块门板间、洞口上侧墙体与门扇搭接部位(2)门板两端应设置门板封头。
(3)车库门门板尺寸公差和形位公差见下表要求:项目弯曲度平整度棱边直线度门板两对角线之差/mm技术要求≤1/1000≤2/1000≤1/1000≤3(4)滚轮的结构尺寸应符合以下要求:--外径应不小于Φ45mm-—厚度不小于10mm——滚轮轴径不小于Φ10mm(5)使用普通碳素钢材料制作的各种零部件应有防腐处理。
(6)门板表面应平整,无明显机械损伤。
(7)导轨、合页及五金配件等表面应光洁,不允许有锈蚀、污物。
(8)表面涂层应均匀、色泽一致,无流挂、脱落、露底等缺陷。
(9) 门扇表面涂层应有耐冲击、防划伤、防腐蚀、防粘污、抗老化、抗洗刷的功能。
涂层的附着力按GB/T 1720试验,不得低于I级。
车库门装好的样子
每个人都有自己的个性,就如同每款门都有自己的配置,车库门也是如此。
做为车库门的主要配置:导轨、扭簧,它们的材质参数有着严格的要求,今天小编为大家详细的介绍下有哪些要求:
车库门导轨规定厚度不小于1.5 mm 的低碳钢制作。
其镀锌层应符合GB/T 13912 的规定。
外表需已防锈喷塑处理,耐高温、耐摩擦。
而且车库门的导轨必须选用双导轨系统,横导轨钢板厚度大于2mm,竖轨必须安装在辅框(门框)上,横轨用高强度的安装角铁固定在墙或顶上;材料必须使用镀锌钢板,必须保证安装后一年内零部件四边及表面不能生锈。
固定件的材料应能保证车库门的使用功能宜采用符合GB/T 2518 及GB/T 912 规定厚度不小于2mm 的低碳钢制作。
镀锌层应符合GB/T 13912 的规定。
扭簧是由经过高温处理的高品质的弹簧钢制成。
弹簧外面涂防锈润滑油以防止弹簧生锈。
扭簧的循环使用寿命达到30,000 次。
