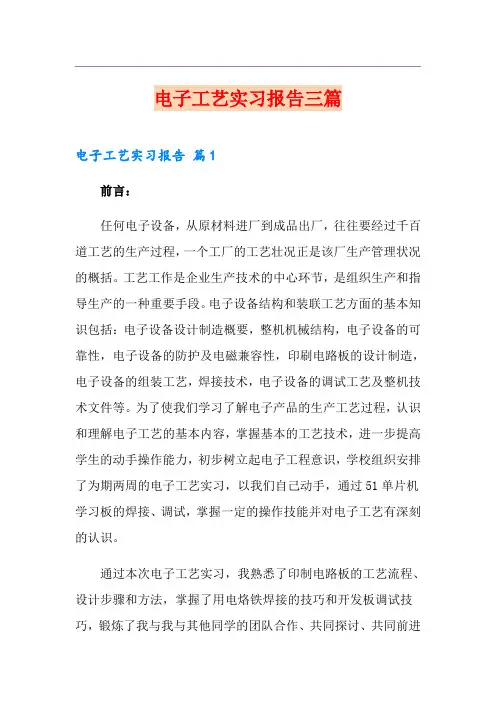

电子工艺实习报告三篇电子工艺实习报告篇1前言:任何电子设备,从原材料进厂到成品出厂,往往要经过千百道工艺的生产过程,一个工厂的工艺壮况正是该厂生产管理状况的概括。
工艺工作是企业生产技术的中心环节,是组织生产和指导生产的一种重要手段。
电子设备结构和装联工艺方面的基本知识包括:电子设备设计制造概要,整机机械结构,电子设备的可靠性,电子设备的防护及电磁兼容性,印刷电路板的设计制造,电子设备的组装工艺,焊接技术,电子设备的调试工艺及整机技术文件等。
为了使我们学习了解电子产品的生产工艺过程,认识和理解电子工艺的基本内容,掌握基本的工艺技术,进一步提高学生的动手操作能力,初步树立起电子工程意识,学校组织安排了为期两周的电子工艺实习,以我们自己动手,通过51单片机学习板的焊接、调试,掌握一定的操作技能并对电子工艺有深刻的认识。
通过本次电子工艺实习,我熟悉了印制电路板的工艺流程、设计步骤和方法,掌握了用电烙铁焊接的技巧和开发板调试技巧,锻炼了我与我与其他同学的团队合作、共同探讨、共同前进的精神,帮助其他同学进行开发板的调试也是我对开发板有了进一步的认识。
最终,我成功地完成了开发板的焊接与调试,通过烧入程序验证开发板各功能实现良好。
手捧着自己亲手制作的学习板,心中充满了喜悦与激动。
本次电子工艺实习不仅是理论联系实践的重要过程,更留下了这段值得回忆的难忘经历。
短短的两周时间,我们从理论走上了实践的光辉大道。
我们学到了不仅仅是书本上学不到的知识,更重要的是毅造了我们一种精神,一种耐力,一种创新,一种挑战!一、实习目的1、学习电子产品的生产工艺过程,认识和理解电子工艺的基本内容,掌握基本的工艺技术,进一步提高学生的动手操作能力,初步树立起电子工程意识。
2、熟悉手工焊锡的常用工具的使用及其维护与修理。
基本掌握手工电烙铁的焊接技术,能够独立的完成简单电子产品的安装与焊接。
熟悉电子产品的安装工艺的生产流程,印制电路板设计的步骤和方法,手工制作印制电板的工艺流程,能够根据电路原理图,能够正确识别和选用常用的.电子器件,并且能够熟练使用万用表。
电子工艺实习报告6篇电子工艺实习报告篇1实习目的和要求:电气电子工艺实习是自动化专业学生重要的实践教学环节,其目的是巩固和加深所学电子技术的知识;了解并初步掌握一般电子产品的生产制作、调试与研制开发的基本技能与方法,全面提高学生的实践动手能力和分析问题、解决实际问题的能力;使学生对电子产品生产获得一定感性认识,为今后从事电子产品制作与创新设计工作奠定初步的实践基础。
要求看懂所装电子产品电气原理图,掌握电子元器件作用特点、性能和识别方法,熟悉简单电子产品整机装配的一般工艺知识并掌握其操作技能。
实习时间地点:时间:20__年6月11日—20__年6月22日地点:电子综合实验室原理分析:1、收音机的电路结构种类有很多,早期的多为分立元件电路,目前基本上都采用了大规模集成电路为核心的电路。
集成电路收音机的特点是结构比较简单,性能指标优越,体积小等优点。
AM/FM型的收音机电路可用如图1所示的方框图来表示。
收音机通过调谐回路选出所需的电台,送到变频器与本振电路送出的本振信号进行混频,产生中频输出,中频信号将检波器检波后输出调制信号,调制信号经低放、功放放大电压和功率,推动喇叭发出声音。
2、本次实习的收音机元件为全集成电路调频、调幅式收音机,收音机电路主要由日本索尼公司生产的专为调频、调幅收音机设计的大规模集成电路CD1691CB组成。
由于集成电路内部无法制作电感、大电容和大电阻,故外围元件多以电感、电容和电阻为主,组成各种控制、供电、滤波等电路。
收音机电路图如图2所示。
3、中波信号由L1与CA组成的输入回路,选择后进入IC内10脚,在IC内部与本振荡信号混频;本振由T1与CB及IC的5脚内部振荡电路组成。
混频后的465KHz差频信号由IC的14脚输出,经中周T3和陶瓷滤波器CF1选频从16脚进入进行中放、检波,然后由23脚输出,再经C15耦合至24脚进行音频放大,最后由27脚输出至扬声器。
4、调频信号由TX接收,经C1送入IC的12脚进行高放、混频,9脚外接CC调谐回路选频,7脚外接CD本振回路,混频后的中频信号由14脚输出经10。
电子工艺实习报告模版一、实习目的这次为期一周的电子工艺设计实习,主要的目的就是让我们了解电烙铁的使用以及手工焊接的方法,其次是让我们对实习过程中需要接触到的元器件有基本的认识并了解它们的安装方法。
二、实习过程周一:上午在理教1-202听xx老师讲解电子工艺实习周的具体时间安排以各种相关知识;周二:上午在自动化创新基地进行焊接练习,练习目标是40个电阻、20根单股导线、20根多股导线;周三:上午在自动化创新基地进行焊接练习,练习目标是40个电阻、20根单股导线、20根多股导线。
下午在自动化创新基地进行焊接考试,考试内容是10个卧式电阻、10个立式电阻、10根导线(至少3根多股)、2个无极性电容以及2个有极性电解电容;周四:下午在自动化创新基地焊接八路抢答器。
三、实习知识电烙铁的使用方法:新的电烙铁,或者使用时间长后要更换新的烙铁头的电烙铁,在使用电烙铁之前应该通电给烙铁头“上锡”。
首先用锉刀把烙铁头按需要挫成一定形状,然后接上电源,当烙铁头温度能升到融锡时,将烙铁头在松香上沾涂一下,等松香冒烟后在沾涂一层焊锡,如此反复进行2到3次。
在使用中,应使烙铁头保持清洁,并保证烙铁头的尖头上始终有焊锡。
电烙铁不宜长时间通电且不使用,同时使用电烙铁是,控制烙铁温度,并且控制好焊接时间。
焊接的注意事项:在焊接前,先检查电烙铁是否是状态,焊接过程中电烙铁应与电路板呈45度,花线刨开后应在裸线上镀一层锡,镀锡时应在裸线上先沾点松香,再开始镀锡,这样才能镀上锡,裸线一端应紧贴电路板,放锡时应注意控制锡的用量,焊点要均匀,焊好后再剪掉多余的裸线,以防止虚焊,另外焊接过程中要注意防烫伤,以及不能损害元件和印刷电路板,焊接完后应检查电路板是否出现虚焊和漏焊。
对元器件焊接要求:遵循从小到大,先低后高,先轻后重,先内后外的原则。
电阻:标记方向一致,高低一致;电容:标记方向要仔细看,先焊无极性电容,再焊有记性电容;二极管:正负极性一致,高低一致。

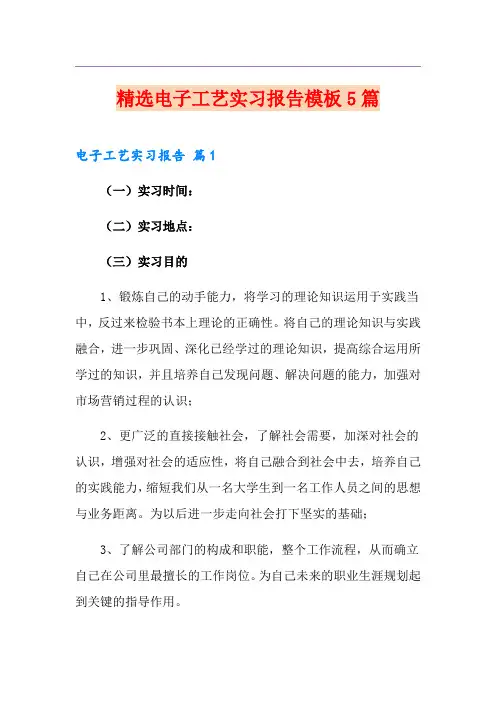

精选电子工艺实习报告模板5篇电子工艺实习报告篇1(一)实习时间:(二)实习地点:(三)实习目的1、锻炼自己的动手能力,将学习的理论知识运用于实践当中,反过来检验书本上理论的正确性。
将自己的理论知识与实践融合,进一步巩固、深化已经学过的理论知识,提高综合运用所学过的知识,并且培养自己发现问题、解决问题的能力,加强对市场营销过程的认识;2、更广泛的直接接触社会,了解社会需要,加深对社会的认识,增强对社会的适应性,将自己融合到社会中去,培养自己的实践能力,缩短我们从一名大学生到一名工作人员之间的思想与业务距离。
为以后进一步走向社会打下坚实的基础;3、了解公司部门的构成和职能,整个工作流程,从而确立自己在公司里最擅长的工作岗位。
为自己未来的职业生涯规划起到关键的指导作用。
(四)实习经历本次实习想找个与专业相关,又能锻炼个人能力的地方,所以我选择去昆山嘉联益科技股份有限公司实习,1月18日下午出发,19号上午到了昆山。
初来乍到,当然会质疑自己在这儿会干些什么,能否坚持到寒假结束。
幸运的是当时是白天,而且赶上饭点了,员工们大部分都从餐厅出来,他们看上去也不像多么迷茫与沮丧,本次实习就这样开始了。
白天经过简单的考核填表与培训参观后,我们领到了员工识别卡,看着上面的工号、姓名以及寒假工字样,一种归属感油然而生,同时我也感到自己的身份与公司正式员工的不同,毕竟我们这批人来做寒假工,身份为操作员,公司不会把一些重要的、有难度的以及一些具有时间连续性、空间连续性、流程连续性等等的工作交给我们。
回到宿舍,只有一个感觉,那就是冷。
有点纳闷,南方怎么那么冷,而且也没有暖气,长江以南的人怎么受得了呢,幸好自己带了床厚一些的被子。
不过,也没太抱怨,就接受了。
安排好床铺后,我们下楼买盆子等生活用品,之后就洗洗热水脚,等躺在床上时,心里有种声音,提醒着我,打工生活这就开始了,我是来实习的,不是在学校里了享受的象牙塔小子了,必须要尽快适应这种环境和生活。
2020电子工艺基础实习报告
一、实验目的
通过组装DS05-7B收音机,了解晶体管收音机的组成及原理,掌握电子元器件的识别、测试、焊接工艺、整机组装与调试,故障检查与排除,培养和训练动手能力,增强工程实践观念。
了解音频放大器的基本工作原理,了解电路的基本参数并能测试元件的好坏。
具体内容如下:
1.熟悉手工焊锡的常用工具的使用及其维护与修理。
2.基本掌握手工电烙铁的焊接技术,能够独立的完成简单电子产品的安装与焊接。
熟悉电子产品的安装工艺的生产流程。
3.熟悉常用电子器件的类别、型号、规格、性能及其使用范围,能查阅有关的电子器件图书。
4.能够正确识别和选用常用的电子器件,并且能够熟练使用数字万用表。
5.了解电子产品的焊接、调试与维修方法。
二、实习内容及基本要求
内容:学会一些常用电工工具、仪表、开关元件等的使用方法及工作原理。
了解晶体管收音机的组成及原理,按照图纸焊接元件,进行电子元器件的识别、测试、焊接、整机组装与调试,组装一台收音机,并掌握其调试方法,学会排除一些常见故障。
要求:
1.能从所给定的元器件中筛选所需全部元器件,正确判别有极性元器件极性。
2.无虚焊、桥接、漏焊、半边焊、毛刺、焊锡过量或过少、助焊剂过量等。
无焊盘翘起、脱落。
无损坏元器件,无烫伤导线、塑料件、外壳,无插孔式元器件引脚长度2~3mm,且剪切整齐。
无整板焊接点未进行清洁。
3.元器件引脚成型符合要求,元器件装配到位,装配高度、装配形式符合要求。
外壳及紧固件装配到位,不松动,不压线。
4.仪器仪表的使用,各电压电流数据的测量,简单故障排除。
三、调幅收音机基本工作原理
通过输入回路先将电台高频调制波接收下来,和本地振荡回路产生的本地信号一并送入混频器,再经中频回路进行频率选择,得到某一固定的中频载波调制波。
超外差的实质就是将调制波不同频率的载波,变成固定的且频率较低的中频载波,在广播、电视、通讯领域,超外差接收方式被广泛采用。
调幅收音机由输入回路、本振回路、混频电路、检波电路、自动增益控制电路及音频功率放大电路组成。
输入回路由天线线圈和可变电容构成,本振回路由本振线圈和可变电容构成,本振信号经内部混频器,与输入信号相混合。
混频信号经中周和455khz陶瓷滤波器构成的中频选择回路得到中频信号。
至此,电台的信号就变成了以中频455khz为载波的调幅波。
中频信号进行中频放大,再经过检波得到音频信号,经功率放大输出,耦合到扬声器,还原为声音。
其中,中放电路增益受自动控制增益控制,以保持在电
台信号不同时,自动调节增益,获得一致的收听效果。
四、实习用调幅收音机整机电路及分析
1.电路原理图:
2.收音机电路分析:
、接收回路
LC串联谐振回路在其固有振荡频率等于外界某电磁波频率时产生串联谐振,从而将某台的调幅发射信号接收下来。
并通过线圈耦合到下一级电路。
、变频电路
作用:将天线回路的高频调幅信号变成频率固定的中频调幅信号。
原理:利用晶体管的非线性特性,对输入信号的频率进行合成,得到多个频率不同的输出信号,并通过选频回路选择所需要的信号。
在超外差收音机中,用一只晶体管同时产生本振信号和完成混频工作,这种电路称为变频。
、中频放大电路
作用:将中频信号进行放大。
要求:
有足够的中放增益,常采用两级放大;
有合适的通频带;
频带过窄,音频信号中各频率成分的放大增益将不同,将产生失真;频带过宽,抗干扰性将减弱、选择性降低。
为了实现中放级的幅频特性,中放级都以LC并联谐振回路为负载的选频放大器组成,级间采用变压器耦合方式。
注:本次综合实验中所用到的中频变压器不可互换,且厂家已经调整好,不要调整。
、检波电路
V4在电路中的使用相当于一个二极管。
原理:当V4输入到某一正半周峰值时, V4
导通,C6充电,当V4的输入电压小于C6上的电压时, V4截止,C6放电,放电时间常数远大于充电时间常数,这样在放电时C6上的电压变化不大。
在下一个峰点到来时, V4导通, C6继续充电。
这样就能将中频信号中包含音频信息的包络线检测出来。
、低放和功放
作用:对音频信号的幅度和功率进行放大,推动扬声器。
低放:V5。
功放:主要有V6、V7组成的互补对称功率放大器构成。
五、电子元器件识别检测、电路焊接装配调试实训过程及测试记录
1.电子元器件识别检测:根据实验说明书上的元件清单上的元件及其所在位置与电路板上的位置进行相应的匹配。
2.电路焊接装配调试实训过程:收音机元件的安装,主要利用锡焊。
1、烙铁的使用烙铁是焊接的主要工具之一,焊接收音机应选用30W-35W电烙铁。
当沾附一层光亮的锡,烙铁就可以使用了。
2、烙铁温度和焊接时间要适当焊接时应让烙铁头加热到温度高于焊锡熔点,并掌握正确的焊接时间。
一般不超过3秒钟。
时间过长会使印刷板铜铂中翘起,损坏电路板及电子元器件。
3、焊接方法一般采用直径1.2-1.5mm的焊锡丝。
焊接时左手拿焊锡丝,右手拿电烙铁。
在烙铁接触焊点的同时送上焊锡,焊锡的量要适量。
加大烙铁和焊点的接触面。
增大传热面积,焊接也快。
总之焊锡量要适中,即将焊点零件脚全部浸没,其轮廓又隐约可见。
焊点焊好后,拿开烙铁,焊锡还不会立即凝固,应稍停片刻等焊锡凝固,如未凝固前移动焊接件,焊锡会凝成砂装,造成附着不牢固而引起假焊。
4、元件安装安装时请先装低矮或耐热的元件,然后再装大一点的元件,最后装怕热的元件。
5、电阻的安装:请将电阻的阻值选择好后根据两孔的距离弯曲电阻脚可采用卧式紧贴电路板安装,也可以采用立式安装,高度要统一。
6、瓷片电容和三极管的脚剪的长度要适中,不要剪的太短,也不要留得太长,它们不要超过中周的高度。
电解电容紧贴线路板立式安装焊接,太高会影响后盖的安装。
7、磁棒线圈的四根引线头可以直接用电烙铁配合松香焊锡丝来回摩擦几次即可自动上锡,四个线头对应的焊在线路板的铜泊面。
8、由于调谐用的双联拨盘安装时离电路板很近,所以在它的圆周内的高出部分在焊接前先用斜口钳剪去,以免安装或调谐时有障
碍,影响拨盘调谐的元件有T2和T4的引脚及接地焊片、双连的三个引出脚、电位器的开关脚和一个引脚。
9、耳机插座的安装。
先将插座的靠尾部下面一个焊片往下从根部弯曲90度插在电路板上,然后再用剪下来的一个引脚一端插在靠尾部上端的孔内,另一端插在电路板对应的J孔内,焊接时速度要快一点以免烫坏插座的塑料部分。
10、发光管的安装请按照图3-5弯曲成型,直接插在电路板上焊接,最后请将跨线J1连接。
11、喇叭安放挪位后再用电烙铁将周围的三个塑料桩子靠近喇叭边缘烫下去后把喇叭压紧以免喇叭松动。
