MF47万用表实习报告

制作万用表实习报告篇一：万用表工艺实习报告1、实习目的《电气电子工艺实习》是一门重要的基础实践课程，是工程训练的环节之一。

1、通过一周的基本操作技能训练，使学生掌握常用电工工具的使用，熟悉和掌握电烙铁的使用。

2、能读懂简单的电路图；了解常用的电子元器件的性能特点、命名方法及识别方法；3、了解电子工艺的基本知识、操作、布局与工艺；4、初步掌握常用电子仪器设备的基本使用方法；5、获得一定的动手能力，培养严谨、细致、实干的科学作风，为后续课程的学习打下基础。

6、通过万用表的组装和调试，进一步熟悉万用表的结构、工作原理、和使用方法。

2、实习内容与过程记录1、前期准备1、实习动员。

实习动员教育和相关准备，主要了解实习的进程安排，并安排上网查阅资料，为完成后期实习任务做准备。

2、ZX830元件清单线路板、稳压二极管、整流二极管、电位器、金属化电容、电解电容......3.ZX830工作原理仪表是我核心是……2.前期准备3.安装过程4.结果分析3、实习心得：分析讨论实习中的收获及存在问题1、主动求学，排除畏难心理在本次实验中，我体会和学到了许多课本里学不到的东西。

平时在课堂里虽然学到了许多的理论知识，但是却十分欠缺实际动手操作能力。

万事开始难，拿到一堆散装的零件时，觉得这是一场工程浩大的事，但是却不知道如何下手，通过老师的指导、请教同学、研读指导书、网上查阅资料等，了解了万用表的工作原理以及安装过程，前期工作准备完后，剩下的就是实际操作。

2.做好准备工作，避免不必要错误由于电阻器比较多，且需要通过五条颜色线进行阻值确定，为了后期焊接方便，我通过运用列表，将相应阻值的电阻进行确定并标注，这个方法让后面的焊接-吗是幸运的，器件未损坏，但是在以后的实际运用中，并不是有这么多可以重来的机会，因此，做好提前准备，保证实验的有条不紊是十分重要的。

3、善于观察，敢于坚持器件微小，并且几乎所有的同学都不是一次性就能成功，还需要后期不断的检查错误与调试，线路板经过不断的拆除与焊接，时不时闻到一股烧焦的味道。

万用表实习报告实习报告一、实习目的及背景在本次实习中，我主要负责万用表的使用和维护。

作为一种常见的电子测量仪器，万用表主要用于测量电压、电流、电阻等物理量。

本实习旨在通过实践操作，加深对万用表的了解，并熟练掌握其使用方法和注意事项，从而提升自己在实践中的能力。

二、实习过程与心得在实习开始前，我对万用表的原理和结构进行了系统的学习和了解。

万用表通常由电压测量部分、电流测量部分和电阻测量部分组成，通过旋钮可选择不同的测量范围和测量模式。

首先，我在实习导师的指导下，学习了万用表的基本操作方法。

根据实验指导书的要求，我按照正确的步骤连接仪器和电路，确保防错和安全。

接下来，我开始进行电压测量实验。

在实验中，我学会了如何选择合适的测量范围，如何连接电路，如何读取电压值，并记录实验数据。

通过反复练习，我逐渐掌握了仪器的使用技巧和注意事项。

在实验过程中，我还发现了一些实际电路中可能存在的问题，例如接触不良、线路阻抗等，并学会了相应的解决方法。

其次，我进行了电流测量实验。

电流测量相比电压测量更为复杂，需要注意的细节更多。

在实验中，我学会了如何正确选择测量范围、如何打断电路并经过测量等步骤。

通过对电流测量的实践操作，我深入理解了电流的概念和相关计算方法，在优化实验过程中不断提高了测量精度。

最后，我进行了电阻测量实验。

电阻测量是万用表的基本功能之一，也是实习中较为简单的操作之一。

通过对不同电阻的测量实验，我熟悉了电阻的定义和单位，了解了不同类型电阻元件的特点，并学会了如何正确连接仪器和计算测量结果。

实习过程中，我不仅仅是单纯地进行实验操作，还积极与实习导师和同学们交流和讨论。

通过与他们的交流，我拓宽了自己的知识视野，解决了一些实验中遇到的难题。

三、实习总结通过本次实习，我不仅提升了对万用表的实际操作能力，还深入了解了电压、电流和电阻等相关物理概念。

同时，实习过程也让我意识到仪器的正确使用和实验操作的规范性对实验结果的重要性。

MF47万用表安装实习报告一、引言MF47万用表是一种常用的电气测量仪器，用于测量电压、电流、电阻和其他电气参数。

本实习报告旨在记录我在MF47万用表安装实习过程中的经历和所学到的知识。

二、实习背景MF47万用表是我所在学校电气与自动化工程专业课程《电子测量与仪器》的实验装置之一。

为了提高学生的实际操作能力和对仪器的理解，我参加了MF47万用表的安装实习。

三、实习目标1.了解MF47万用表的基本原理和结构；2.掌握MF47万用表的安装步骤和注意事项；3.学习MF47万用表的使用方法和注意事项。

四、实习内容4.1 MF47万用表的基本原理和结构在开始实习之前，我首先学习了MF47万用表的基本原理和结构。

MF47万用表是一种数字式电表，可以直接读取电气信号，并将读数以数字显示出来。

其主要由测量元件、显示元件和电路元件组成。

4.2 MF47万用表的安装步骤和注意事项4.2.1 安装步骤1.检查MF47万用表的外观是否完好，如有损坏应及时更换；2.将MF47万用表的电源接头插入电源插座；3.根据需要选择测量范围和测量方式，并调整相应的旋钮和开关；4.将待测电路与MF47万用表的测量引线连接，确保连接牢固；5.打开MF47万用表的电源开关，开始测量。

4.2.2 注意事项1.在安装过程中，要确保MF47万用表接地可靠，避免发生触电事故；2.使用MF47万用表时，应注意测量范围，避免超出仪表的额定值，以免损坏仪表；3.避免将MF47万用表暴露在潮湿、高温或腐蚀性气体的环境中，保持仪表的清洁和干燥。

4.3 MF47万用表的使用方法和注意事项4.3.1 使用方法1.根据待测电器的情况选择合适的量程和测量方式；2.将MF47万用表的红色测量引线接到电器的正极，黑色测量引线接到电器的负极；3.观察MF47万用表的显示屏，读取测量结果。

4.3.2 注意事项1.在使用MF47万用表时，要确保被测电器处于断电状态，避免触电事故；2.使用MF47万用表测量直流电时，红色测量引线应连接到电源的正极，黑色测量引线应连接到电源的负极；3.使用MF47万用表测量交流电时，应注意频率范围。

科学技术学院science & technology college of nanchang university 《工程训练》报告report on engineering training 题目 mf47型万用表的组装与调试学科部、系：信息学科部专业班级：电气102班学号： 7022810093 学生姓名：黄永指导教师：陈巍涂剑鹏起讫日期：2011.12.19——2011.12.23 实训目的及意义一．实训目的1．理解工程实训与其它课程的不同（工程实训要求我们更好地运用课堂上的相关知识指导，并且应用它们解决实际问题，它主要提高我们的实际操作能力和独立思考? 解决问题的能力）。

2．国内的发展趋势： a．目前国内有三十余所高校实施（3+1）。

b．江西省有三十所大专高校建设了创新实验区。

3．加强学生们的实践动手能力和独立完成能力。

4．通过万用表组装实训，进一步熟悉万用表结构、工作原理和使用方法。

5．了解电路理论的实际应用，熟悉仪表的装配和调试工艺，提高专业技能。

6．培养学生的自己动手能力，独立思考，遇到问题时能够独立解决。

二工程实训的意义现代生活离不开电，我们电类和非电类专业的许多学生都有必要掌握一定的用电知识及电工操作技能。

通过实习要求学生学会使用一些常用的电工工具及仪表，比如尖嘴钳、剥线钳、万用表，并且要求学生掌握一些常用开关电器的使用方法及工作原理。

通过本次电工实习学生要接触到一定的电学知识，实现理论联系实际，认识一些常用电工器具的外形及结构特点，为后续课程的学习打下一定的基础。

万用表是最常用的电工仪表之一，通过这次实习，学生应该在了解其基本工作原理的基础上学会安装、调试、使用，并学会排除一些万用表的常见故障。

锡焊技术是电工的基本操作技能之一，通过实习要求大家在初步掌握这一技术的同时，注意培养自己在工作中耐心细致，一丝不苟的工作作风。

三.mf47型万用表的原理与设计mf47电路原理框图：其2.2 mf47型万用表各档原理分析解：由电压灵敏度可得：四.电子元器件的识别与检测电阻器的识别与检测3.1.1l成正比，与其横截面积s成反比。

万用表实习报告一. 实习过程本次实习是我在大学生实践基地申请的，从3月份开始实习到4月底结束。

实习的主要任务是学习和应用万用表进行电路测试，包括直流电压、交流电压、电流和电阻等的测试。

在实习的第一天，导师给我们讲解了万用表的基本原理，以及如何进行安全使用万用表的注意事项。

然后，导师也亲自演示了万用表的使用方法，并要求我们认真观看并模仿他的操作。

之后，我们根据导师的要求进行了一系列的练习。

在练习中我们发现，虽然万用表的使用方法简单，但是对细节的要求非常高，稍有不慎就会产生误差。

因此，在练习过程中，我们特别注意了仪器的校准和电路线路的接插，以确保测试结果的准确性。

在练习过程中，我们还学习了一些常见电路的测试方法，比如单电池和完整水浴电池的测试、电阻的测试、直流电路和交流电路的测试等等。

通过这些操作，我们深入了解了电子电路的基本特性和测试方法，也加深了我们电路理论知识的理解。

二. 实践成果通过一个月的实习，我对万用表的使用方法和电路的测试有了更深入的了解，对电子电路的工作原理和测试方法有了更清晰的认识。

在实习期间，我完成了多个电路测试任务，比如测量电路的电池电压和内阻、测试电路的电源电压和电流等等。

通过这些实际操作，我掌握了许多电子仪器操作的细节和技巧，为日后的学习和工作打下了牢固的基础。

同时，我也深感到电路测试这个领域的重要性。

在我们日常生活中，有许多电子设备需要我们进行放电测试，如果我们做的不好，电子设备就会出现问题，影响我们的正常生活和工作。

因此，我们需要时刻保持警觉，认真对待电子测试这个工作，以确保测试结果的准确性和安全性。

三. 总结与建议总之，这次实习让我深入了解了万用表和电子电路的测试方法，使我对电子电路的特性和测试方法有了更深入的理解。

在实践中，我也发掘到了一些电子仪器操作的技巧和细节，从而提高了我的工作效率。

在今后的学习和工作中，我将更加重视电子测试的工作，不断探索电子电路的原理和测试方法，以提高我对电子器件的认识和实战能力。

MF47万用表安装实习报告本报告旨在简要介绍MF47万用表的安装实报告。

首先，我们将介绍实报告的目的和背景，然后提供对MF47万用表的概述。

实报告的目的是总结和分享我们在安装MF47万用表过程中的经验和收获。

通过实报告，我们希望能够展示我们对电气测量仪器的理解和应用能力，并加深对MF47万用表的认识。

在此实中，我们将研究如何正确安装MF47万用表，并熟悉其基本操作和功能。

这将有助于我们在实际工作中使用和维护MF47万用表。

MF47万用表是一种广泛应用于电气测量的多功能仪器。

它具有测量电压、电流、电阻等多种功能，适用于各种电气工程和实验室环境。

MF47万用表具有简单易用的特点，操作方便，测量准确。

它采用数字显示屏，能够快速读取测量结果，并具有自动功能，能够自动选择测量范围。

此外，MF47万用表还具有保护功能，能够防止过载和短路，确保使用安全。

它还有一些附加功能，如电池电量检测和温度测量等，提供更多的实用性和便利性。

通过本实，我们将深入了解MF47万用表的组成结构和操作方法，以及相关安全注意事项。

这将为我们今后在电气测量领域的工作提供重要的基础知识和技能。

以上是对MF47万用表安装实报告的简要引言。

接下来，我们将详细介绍实过程和所得结果。

本报告旨在描述我进行MF47万用表安装实的背景和原因，包括实地点和时间。

实地点：我选择在___进行实，该公司是一家专业制造和销售电子测试仪器的企业，具有较高的行业声誉和技术实力。

实时间：我于2021年X月X日至X月X日期间在该公司进行了为期两周的MF47万用表安装实。

实背景和原因：作为一名电气工程专业的学生，我对电子测量仪器非常感兴趣，并且希望通过实能够深入了解和掌握MF47万用表的安装技术和操作流程。

这次实是我课程要求的一部分，也是提升自己专业能力的重要机会。

通过实际操作和与企业技术人员的交流，我期望能够提高我的实践能力和解决问题的能力，为今后的职业发展打下坚实的基础。

MF47万用表制作实习报告第一篇：MF47万用表制作实习报告信息科学与工程学院《多媒体程序设计》MF47万用表安装实习报告书班级：自动化 1学号：20110姓名：教师：二○一三年六月二十七日一.实习目的和要求电气电子工艺实习是自动化专业学生重要的实践教学环节，其目的是巩固和加深所学电子技术的知识，了解并初步掌握一般电子产品的生产制作、调试与研制开发的基本技能与方法，全面提高学生的实践动手能力和分析问题、解决实际问题的能力；使学生对电子产品生产获得一定感性认识，为今后从事电子产品制作与创新设计工作奠定初步的实践基础。

实习中需要我们自己动手安装万用表，旗舰需要们们自己识别集成电路的电阻值，电容，电位器，二极管等等器件。

然后自己安装元件，动手焊接，组装和调试，知道最终做出一个可以在实际中使用的万用表。

在实习过程中学会使用基本工具，比如尖嘴钳、剥线钳，还有电烙铁，焊锡，另外实习中不可避免的会遇到各种问题，这可以培养我们的排查问题，解决问题的能力。

在学习安装万用表的同时，还要学会识别电路图原理，了解万用表的各个功能是通过什么原理来实现的，以此了深入解到曾经在课堂上学过各种元件电路模型的应用方法和误差。

在实习的过程中也要学会抓住细节精益求精，有条理的操作和分析问题。

二.实习时间地点实习地点：武汉科技大学黄家湖校区实习时间：2013.6.21~3013.6.27三.万用表的组成与原理3.1万用表的分类数字万用表按照量程转换方式来分类，可划分成三种类型：手动量程，自动量程，自动/手动量程根据功能、用途及价格的不同，数字万用表大致可分为9大类：低档数字万用表(亦称普及型数字万用)、中档数字万用表、中/高档数字万用表、数字/模拟混合式仪表，数字/模拟图双显示的仪表、万用示波表(将数字万用表、数字存储示波器等动能集于一身)。

3.2万用表结构及工作原理（万用表MF47）Mf47的组成部分：指针式万用表的型式很多，但基本结构是类似的。

实训报告MF47型万用表的组装与调试班级：电气G111姓名：阚鼎鼎学号：111611121一、实训目的、任务、MF47型万用表技术指标1.实验目的a.熟悉手工焊锡的常用工具的使用及其维护与修理。

b.基本掌握手工电烙铁的焊接技术，能够独立的完成简单电子产品的安装与焊接。

熟悉电子产品的安装工艺的生产流程。

c.熟悉常用电子器件的类别、规格、性能及其使用范围，能查阅有关的电子器件。

d.能够正确识别和选用常用的电子器件，并且能够熟练使用普通万用表。

e.了解电子产品的焊接、调试与维修方法。

2. 实验任务零件焊接组装调试维修合格产品3.主要的技术性能a.仪表的测量范围即准确等级b.外型尺寸：165x112x49mm二、MF47型万用表的原理与设计1．直流电流档的原理图设计与计算注： 在测量电流时（50μA 除 外）开关闭合，在测量其它开 关时则打开。

Ω=⨯=600010A 500.3V 6-μ总RΩ=⨯=06.010500mA 0.3V 3-1RΩ=-=-⨯=54.006.06.010500mA 0.3V 13-2R RΩ=--=--⨯=4.554.006.061050mA 0.3V213-3R R R Ω=Ω---=---⨯=544.554.006.060105mA 0.3V 3213-4R R R RΩ=Ω----=----⨯=540544.554.006.0600100.5mA 0.3V43213-5R R R R RΩ=Ω--=--=31006002300600060023006总R R2．直流电压档的原理图设计与计算直流电源灵敏度：Ω=⨯-K A V 20105016μ0.25V ⨯20K Ω=5K Ω 1⨯20K Ω=20K Ω 2.5⨯20K Ω=50K Ω 10⨯20K Ω=200K Ω50⨯20K Ω=1000K Ω 250⨯20K Ω=5000K Ω 500⨯20K Ω=1000K Ω 1000⨯20K Ω=20000K Ω3 .交流电压档的原理图设计与计算直流电源灵敏度：Ω=K AV 25041μ250A μ⨯0.445=111.25mA 2.3K ∥1.88K+A D =12K 10⨯20K Ω=40K Ω 50⨯4K Ω=200K Ω 250⨯4K Ω=1000K Ω 500⨯4K Ω=2000K Ω 1000⨯4K Ω=4000K Ω4.欧姆档的原理图设计与计算x1、x10、x100、x1K 是由1.5V 电源供电， x10K 是由9V 电源 和1.5V 电源串联供电a. x1 表头1.5V+ 导电环2 20K 3.3K 12K 1.5V- 15Ωb. x10 表头1.5V+ 导电环2 20K 3.3K 12K 1.5V-165Ωc. x100 表头1.5V+ 导电环2 20K 3.3K 12K 1.5V-1.78KΩd.x10K 表头9V+ 3.3K 12K 1.5V- 1.5V+ 导电环1 160K 9V-三、MF47型万用表的组装与调试1 .万用表的组装a. 按照实验原理图将电阻器准确装人规定位置。

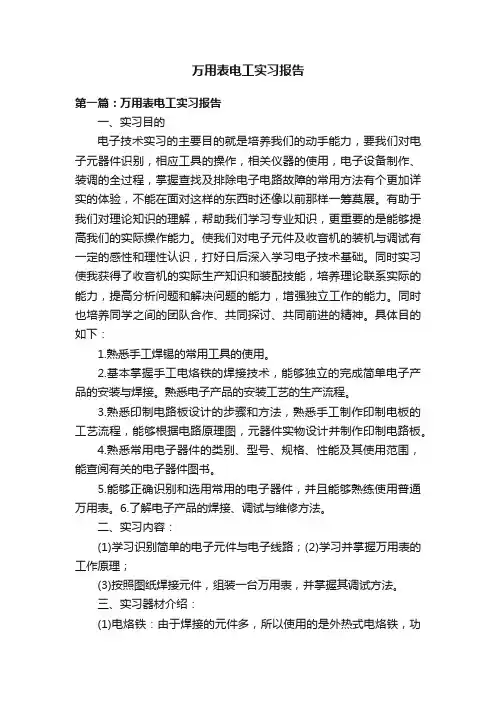

万用表电工实习报告第一篇：万用表电工实习报告一、实习目的电子技术实习的主要目的就是培养我们的动手能力，要我们对电子元器件识别，相应工具的操作，相关仪器的使用，电子设备制作、装调的全过程，掌握查找及排除电子电路故障的常用方法有个更加详实的体验，不能在面对这样的东西时还像以前那样一筹莫展。

有助于我们对理论知识的理解，帮助我们学习专业知识，更重要的是能够提高我们的实际操作能力。

使我们对电子元件及收音机的装机与调试有一定的感性和理性认识，打好日后深入学习电子技术基础。

同时实习使我获得了收音机的实际生产知识和装配技能，培养理论联系实际的能力，提高分析问题和解决问题的能力，增强独立工作的能力。

同时也培养同学之间的团队合作、共同探讨、共同前进的精神。

具体目的如下：1.熟悉手工焊锡的常用工具的使用。

2.基本掌握手工电烙铁的焊接技术，能够独立的完成简单电子产品的安装与焊接。

熟悉电子产品的安装工艺的生产流程。

3.熟悉印制电路板设计的步骤和方法，熟悉手工制作印制电板的工艺流程，能够根据电路原理图，元器件实物设计并制作印制电路板。

4.熟悉常用电子器件的类别、型号、规格、性能及其使用范围，能查阅有关的电子器件图书。

5.能够正确识别和选用常用的电子器件，并且能够熟练使用普通万用表。

6.了解电子产品的焊接、调试与维修方法。

二、实习内容：(1)学习识别简单的电子元件与电子线路；(2)学习并掌握万用表的工作原理；(3)按照图纸焊接元件，组装一台万用表，并掌握其调试方法。

三、实习器材介绍：(1)电烙铁：由于焊接的元件多，所以使用的是外热式电烙铁，功率为30 w，烙铁头是铜制。

(2)螺丝刀、镊子、楔口钳等必备工具。

(3)松香和锡，由于锡它的熔点低，焊接时，焊锡能迅速散步在金属表面焊接牢固，焊点光亮美观。

(4)两节5号电池。

四、原理简述MF47型万用表使用一,MF47万用表基本功能MF47型是设计新颖的磁电系整流式便携式多量程万用电表.可供侧量直流电流,交直流电压,直流电阻等,具有26个基本量程和电平,电容,电感,晶体管直流参数等7个附加参考量程.二,刻度盘与档位盘刻度盘与档位盘印制成红,绿,黑三色.表盘颜色分别按交流红色,晶体管绿色,其余黑色对应制成,使用时读数便捷.刻度盘共有六条刻度,第一条专供测电阻用;第二条供测交直流电压,直流电流之用;第三条供测晶体管放大倍数用;第四条供测量电容之用;第五条供测电感之用;第六条供测音频电平.刻度盘上装有反光镜,以消除视差.除交直流2500V和直流5A分别有单独插座之外,其余各档只须转动一个选择开关,使用方便.三,使用方法在使用前应检查指针是否指在机械零位上,如不指在零位时,可旋转表盖的调零器使指针指示在零位上.将测试棒红黑插头分别插入“+” “-”插座中,如测量交流直流2500V或直流5A时,红插头则应分别插到标有2500或“5A”的插座中.1,直流电流测量测量0.05~500mA时,转动开关至所需电流档,测量5A时,转动开关可放在500mA直流电流量限上而后将测试棒串接于被测电路中.2,交直流电压测量测量交流10~1000V或直流0.25~1000V时,转动开关至所需电压档.测量交直流2500V时,开关应分别旋转至交流1000V或直流1000V 位置上,而后将测试棒跨接于被测电路两端.3,直流电阻测量装上电池(R14型2#1.5V及6F22型9V各一只).转动开关至所需测量的电阻档,将测试棒二端短接,调整零欧姆调整旋钮,使指针对准欧姆“0”位上,(若不能指示欧姆零位,则说明电池电压不足,应更换电池),然后将测试棒跨接于被测电路的两端进行测量.准确测量电阻时,应选择合适的电阻档位,使指针尽量能够指向表刻度盘中间三分之一区域.测量电路中的电阻时,应先切断电路电源,如电路中有电容应先行放电.当检查电解电容器漏电电阻时,可转动开关到R×1K档,测试棒红杆必须接电容器负极,黑杆接电容器正极.4,音频电平测量在一定的负荷阻抗上,用以测量放大极的增益和线路输送的损耗,测量单位以分贝表示音频电平与功率电压的关系式是: NdB=10log10P2/P1 =20log10V2/V1音频电平的刻度系数按0dB=1mW600Ω输送线标准设计.即V1=(PZ)1/2=(0.001*600)1/2=0.775V P2V2分别为被测功率或被测电压音频电平是以交流10V为基准刻度,如指示值大于+22 dB时可以在50V以上各量限测量,其示值可按下表所示值修正.量限按电平刻度增加值电平的测量范围10V-10~+22 dB50V dB+4~+36 dB 250V dB+18~+50 dB 500VdB+24~+56 dB测量方法与交流电压基本相似,转动开关至相应的交流电压档,并使指针有较大的偏转.如被测电路中带有直流电压成份时,可在“+”插座中串接一个0.1μf的隔离电容器.5,电容测量转动开关至交流10V位置,被测量电容串接于任一测试棒,而后跨接于10V交流电压电路中进行测量.6,电感测量与电容测量方法相同.7,晶体管直流参数的测量(1)直流放大倍数hFE的测量先转动开关至晶体管调节ADJ位置上,将红黑测试棒短接,调节欧姆电位器,使指针对准300 hFE刻度线上,然后转动开关到hFE位置,将要测的晶体管脚分别插入晶体管测试座的ebc管座内,指针偏转所示数值约为晶体管的直流放大倍数值.N型晶体管应插入N型管孔内,P型晶体管应插入P型管孔内.(2)反向截止电流Iceo,Icbo的测量Iceo为集电极与发射极间的反向截止电流(基极开路).Icbo为集电极与基极间的反向截止电流(发射极开路)转动开关Ω×1K档将测试棒二端短路,调节零欧姆上,(此时满度电流值约90uA).分开测试棒,然后将欲测的晶体管插入管座内,此时指针的数值约为晶体管的反向截止电流值.指针指示的刻度值乘上1.2即为实际值.当Iceo电流值大于90μA时可换用Ω×100档进行测量(此时满度电流值约为900μA).N型晶体管应插入N型管座,P型晶体管应插入P型管座.(3)三极管管脚极性的辨别(将万用表置于Ω×1K档)① 判定基极b.由于b到c――b 至e分别是二个PN结,它的反向电阻很大,而正向电阻很小.测试时可任意取晶体管一脚假定为基极.将红测试棒接“基极”, 黑测试棒分别去接触另二个管脚,如此时测得都是低阻值,则红测试棒所接触的管脚即为基极b,并且是P型管,(如用上法测得均为高阻值.则为N型管).如测量时二个管脚的阻值差异很大,可另选一个管脚为假定基极,直至满足上述条件为止.② 判定集电极c.对于PNP 型三极管,当集电极接负电压,发射极接正电压时,电流放大倍数才比较大,而NPN型管则相反.测试时假定红测试棒接集电极c,黑测试棒接发射极e,记下其阻值,而后红黑测试棒交换测试,将测得的阻值与第一次阻值相比,阻值小的红测试棒接的是集电极c,黑的是发射极e,而且可判定是P 型管(N型管则相反).(4)二极管极性判别测试时选R×10K档,黑测试棒一端测得阻值小的一极为正极.万用表在欧姆电路中,红测试棒为电池负极,黑的为电池正极.注意:以上介绍的的测试方法,一般都用R×100,R×1K档,如果用R×10K档,则因该档用15V的较高电压供电,可能将被测三极管的PN结击穿,若用R×1档测量,因电流过大(约90mA),也可能损坏被测三极管.四,技术规范量限范围灵敏度及电压降精度误差表示度直流电流0-0.05mA-0.5mA-5mA--50mA-500 mA-5A 0.3V 2.5以上量限的百分数计算直流电压0-0.25V-1V-2.5V-10V-50V-250V-500V-1000V-2500V 20KΩ/V 2.5 5以上量限的百分数计算交流电压0-10V-50V-250V(45-65-500Hz)-500V-1000V-2500V(45-65Hz)4KΩ/V 5以上量限的百分数计算直流电阻R×1,R×10, R×100,R×1K, R×10KR×1中心刻度为16.5Ω 2.5以标度尺弧长的百分数计算以指示值的百分数计算音频电平-10d B~+22 d B 0dB=1mw 600Ω hFE0~300hFE晶体管直流放大倍数电感20~1000H 电容0.001~0.3uf 五,注意事项1.万用表虽有双重保护装置,但使用时仍应遵守下列规程,避免意外损失.(1)测量高压或大电流时,为避免烧坏开关,应在切断电源情况下,变换量限.(2)测未知量的电压或电流时,应先选择最高数,待第一次读取数值后,方可逐渐转至适当位置以取得较准读数并避免烧坏电路.(3)偶然发生因过载而烧断保险丝时,可打开表盒换上相同型号的保险丝(0.5A/250V).2.测量高压时,要站在干燥绝缘板上,并一手操作,防止意外事故.3.电阻各档用干电池应定期检查,更换,以保证测量精度.平时不用万用表应将档位盘打到交流250V档;如长期不用应取出电池,以防止电液溢出腐蚀而损坏其它零件.MF47型万用表的原理图及其线路板：五、实习步骤：1．焊接（1）烙铁的使用烙铁是焊接的主要工具之一，焊接收音机应选用30W~50W电烙铁。

实训报告MF47型万用表的组装与调试一.实训目的MF47型万用表是一种磁电式仪表。

指针式万用表原理简单，操作也很方便。

利用一只灵敏的磁电式直流电流表（微安表）做表头，表头上并联一些电阻进行分流或降压。

各档通过并联分流, 串联分压的原理来测量电阻的阻值，电流及电压的大小。

可通过原理图来计算各档位串联或并联的电阻的大小，然后便可很容易分配电阻的使用，方便万用表的组装。

调试过程中要先条电阻再接表头否则装好的万用表会有一定的误差。

安装万用表的元器件（如下图）都必须要焊接在电路板上，所以电子元件的辨识与检测和焊接技术特别重要，学会辨识和检测一般元器件，如电阻，电容及二极管，分清其极性，往电路板上插元件时要小心不要插错元件。

焊点质量的高低直接影响万用表组装的好坏，此外还要学会用电烙铁来装拆元件，和修理电路板及基本的焊接技术。

学会万用表的组装和调试。

16.?5MMilM5KRU6.75M 25COV VR?RIO RQ Rf R7 4 ll?M NHK 154IK 4(1 JK R5 2咏 阳IX® ;门只.、・MF47万用表结构指针式万用表的型式很多，但基本结构是类似的。

指针式万用表的结构主 要由表头、转换开关（乂称选择开关）、测量线路等三部分组成。

表头采用高灵敬度的磁电式机构，是测量的显示装置;万用表的表头实际上 是一个灵敬电流计。

表头上的表盘印有多种符号，刻度线和数值。

符号A — V 一Q 表示这只电表是可以测量电流、电压和电阻的多用表。

表盘上印有多条刻 度线，其中右端标有“Q”的是电阻刻度线，其右端为零，左端为r 刻度值 分布是不均匀的。

符号“-”或“DC”表示直流，“〜”或“AC”表示交流， “〜”表示交流和直流共用的刻度线。

刻度线下的儿行数字是与选择开关的不 同档位相对应的刻度值。

另外表盘上还有一些表示表头参数的符号：如DC 20K Q/V 、AC 9K Q /V 等。

表头上还设有机械零位调整旋钮（螺钉），用以校正指针 在左端指零位。
