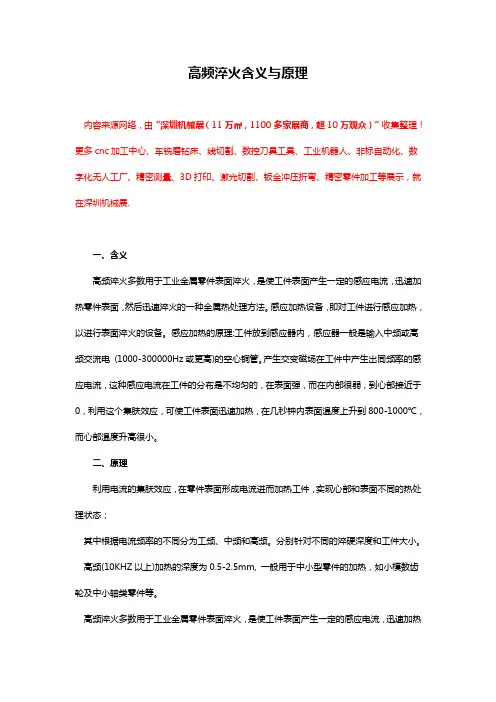

高频淬火含义与原理内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.一、含义高频淬火多数用于工业金属零件表面淬火，是使工件表面产生一定的感应电流，迅速加热零件表面，然后迅速淬火的一种金属热处理方法。

感应加热设备，即对工件进行感应加热，以进行表面淬火的设备。

感应加热的原理:工件放到感应器内，感应器一般是输入中频或高频交流电(1000-300000Hz或更高)的空心铜管。

产生交变磁场在工件中产生出同频率的感应电流，这种感应电流在工件的分布是不均匀的，在表面强，而在内部很弱，到心部接近于0，利用这个集肤效应，可使工件表面迅速加热，在几秒钟内表面温度上升到800-1000℃，而心部温度升高很小。

二、原理利用电流的集肤效应，在零件表面形成电流进而加热工件，实现心部和表面不同的热处理状态；其中根据电流频率的不同分为工频、中频和高频。

分别针对不同的淬硬深度和工件大小。

高频(10KHZ以上)加热的深度为0.5-2.5mm, 一般用于中小型零件的加热，如小模数齿轮及中小轴类零件等。

高频淬火多数用于工业金属零件表面淬火，是使工件表面产生一定的感应电流，迅速加热零件表面，然后迅速淬火的一种金属热处理方法。

感应加热设备，即对工件进行感应加热，以进行表面淬火的设备。

感应加热的原理：工件放到感应器内，感应器一般是输入中频或高频交流电(1000-300000Hz或更高)的空心铜管。

产生交变磁场在工件中产生出同频率的感应电流，这种感应电流在工件的分布是不均匀的，在表面强，而在内部很弱，到心部接近于0，利用这个趋肤效应，可使工件表面迅速加热，在几秒钟内表面温度上升到800-1000℃，而心部温度升高很小。

内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.。

金属工件都需要进行淬火加热，感应淬火设备是现在厂家选择较多的方式，根据设备频率的不同可分为高频感应淬火设备、中频淬火设备和超音频淬火设备，在选购的时候，有人需要中频淬火设备，有人需要高频淬火设备，当然也有人需要超音频淬火设备，这要根据工件所需的淬火层厚度来决定。

虽然高频淬火设备、中频淬火设备和超音频淬火设备有很大不同，但它们的工作原理是一样的，都使用了感应电流的频率，从而使钢迅速的表面加热和冷却的这一方法。

即通过交流电的一定频率感应线圈，线圈内外会产生相同的交流磁场的频率，如果工件被放置在线圈，工件会诱发由交流电，并加热工件。

感应工件表面深度的当前渗透取决于当前频率(每秒的周期)，较高的频率，电流穿透深度越浅，则硬化层较薄，因此，它是可以选择不同的频率，以达到不同的深度硬化层的，这也就是为什么有人选择中频淬火设备、有人选择高频淬火设备，而还有人选择超音频淬火设备。

郑州星川感应技术有限公司生产有高频淬火设备、中频淬火设备和超音频淬火设备，下面跟大家聊一下高频淬火、中频淬火和超音频淬火设备。

1、高频淬火设备为50-500KHz，硬化层(1.5-2mm)，硬度高的频率，工件不易氧化，变形，淬火的质量，生产效率高，此类设备适用于摩擦的条件下，如一般的小齿轮，轴型(用于45号钢，40Cr钢的材料)。

2、超音频淬火设备30～36kHz，硬度层(1.5-3mm)。

淬硬层能沿工件轮廓分中小模数齿轮表面热处理是通过改变零件表层组织，以获得硬度很高的马氏体，而保留心部韧性和塑性(即表面淬火)，或同时改变表层的化学成分，以获得耐蚀、耐酸、耐碱性，及表面硬度比前者更高(即化学热处理)的方法。

3、中频淬火设备为1-10KHz，硬化层深度(3-5mm)的频率，此类设备适用于轴承部件，如曲轴，大齿轮的压力负荷，磨床主轴等(在材料为45号钢，40Cr钢，9Mn2V和球墨铸铁)。

选择哪个频段的淬火设备由客户自己决定，选择哪家产品也由客户决定，某一频段的淬火设备由淬火工件决定，产品质量好坏客户需要认真辨别，选择信得过的，可靠的厂家，优质的产品才能使自己的工作效率更高。

感应加热淬火热处理一、引言感应加热淬火热处理是一种常见的金属材料加工技术，它通过感应加热将金属材料加热到高温状态，然后迅速冷却以改变其物理和化学性质。

该技术广泛应用于汽车、航空航天、机械制造等领域，以提高材料的硬度、强度和耐腐蚀性能。

二、感应加热原理感应加热是一种非接触式电磁加热方式，其原理是利用高频电流在金属导体内产生涡流，并使导体内部发生自发加热。

感应加热设备由高频电源、线圈和工件组成。

高频电源将交流电转换成高频电流，线圈将高频电流传递到工件中，工件在涡流作用下发生自发加热。

三、淬火原理淬火是指将金属材料从高温状态迅速冷却以改变其物理和化学性质的过程。

淬火可使钢材表面形成硬度较高的马氏体组织，并增强钢材的强度和耐腐蚀性能。

淬火过程中，金属材料的温度迅速下降，导致其组织结构发生相变。

淬火介质通常为水、油或空气。

四、感应加热淬火工艺感应加热淬火工艺是将感应加热和淬火技术结合起来的一种金属材料加工方式。

该工艺通常分为以下几个步骤：1. 准备工作：对待处理的金属材料进行清洗、去除表面污垢和氧化物等预处理。

2. 加热：将待处理的金属材料放置在感应加热设备中，通过高频电流产生涡流并使其自发加热到所需温度。

3. 保温：在达到所需温度后，保持一定时间使其均匀受热并达到稳定状态。

4. 淬火：在保温结束后，将金属材料迅速浸入淬火介质中进行冷却。

淬火介质的选择取决于待处理材料的类型和要求。

5. 清洗：将已经淬火完成的金属材料从淬火介质中取出，并进行清洗以去除表面污垢和残留的淬火介质。

6. 回火：在淬火后，金属材料的硬度较高，容易产生裂纹和变形。

因此，需要进行回火处理以消除内部应力和改善其塑性。

五、应用领域感应加热淬火工艺广泛应用于汽车、航空航天、机械制造等领域。

在汽车制造中，感应加热淬火技术常用于制造发动机零部件、传动轴和齿轮等；在航空航天领域，该技术则用于制造高强度金属材料的部件；在机械制造中，感应加热淬火技术可提高钢材的硬度和强度，以满足不同工作环境下的使用要求。

高频淬火与中频淬火
高频淬火的频率高，淬火层浅。

如齿轮的轮齿表面淬火。

中频淬火频率低一些，淬火层要厚一些。

主要适用于轴类零件。

基本原理：工件放入感应器（线圈）内，当感应器中通入一定频率的交变电流时，周围即产生交变磁场。

交变磁场的电磁感应作用使工件内产生封闭的感应电流──涡流。

感应电流在工件截面上的分布很不均匀，工件表层电流密度很高，向内逐渐减小, 这种现象称为集肤效应。

工件表层高密度电流的电能转变为热能，使表层的温度升高，即实现表面加热。

电流频率越高，工件表层与内部的电流密度差则越大，加热层越薄。

在加热层温度超过钢的临界点温度后迅速冷却，即可实现表面淬火。

三维网技术论坛0 {# r* ?* b# d; ^
根据交变电流的频率高低，可将感应加热热处理分为超高频、高频、超音频、中频、工频5类。

①超高频感应加热热处理所用的电流频率高达27兆赫，加热层极薄，仅约0.15毫米，可用于圆盘锯等形状复杂工件的薄层表面淬火。

②高频感应加热热处理所用的电流频率通常为200～300千赫,加热层深度为0.5～2毫米,可用于齿轮、汽缸套、凸轮、轴等零件的表面淬火。

③超音频感应加热热处理所用的电流频率一般为20～30千赫，用超音频感应电流对小模数齿轮加热，加热层大致沿齿廓分布，粹火后使用性能较好。

④中频感应加热热处理所用的电流频率一般为2.5～10千赫,加热层深度为2～8毫米，多用于大模数齿轮、直径较大的轴类和冷轧辊等工件的表面淬火。

⑤工频感应加热热处理所用的电流频率为50～60赫，加热层深度为10～15毫米，可用于大型工件的表面淬火。

高频淬火工艺技术高频淬火是一种常用的金属热处理工艺技术，广泛应用于钢材的淬火处理过程中。

高频淬火工艺技术通过将工件加热到一定温度，然后迅速冷却，以达到改善材料的硬度和强度的目的。

首先，高频淬火工艺技术的核心是高频感应加热。

高频感应加热指的是利用高频交变电流在金属内部产生涡流，并通过电阻产生局部加热的过程。

通过调节电压、电流和频率等参数，可以精确控制工件的加热温度和加热速率，从而满足不同材料和工艺要求。

其次，高频淬火工艺技术具有加热均匀、加热效果好的特点。

由于高频感应加热的原理，工件内部和外部的温度能够实现较为均匀的分布，从而避免了热处理过程中的温度梯度过大和变形问题。

与其他传统的热处理方法相比，高频淬火工艺能够有效提高工件的淬透性和表面硬度，延长使用寿命。

此外，高频淬火工艺技术还具有生产效率高、节能环保的优点。

高频感应加热过程中，能量转换率高，加热效率高，减少了热量的损失，从而提高了生产效率。

另外，高频淬火工艺不需要预热燃料，减少了二氧化碳和二氧化硫等有害气体的排放，符合现代工业可持续发展的要求。

值得一提的是，高频淬火工艺技术也需要注意一些关键点。

首先，需要根据具体材料和工艺要求选择合适的高频感应加热设备，确保加热温度和加热速率的精准控制。

其次，要注意控制冷却速度，避免过快或过慢导致质量问题。

最后，要根据工件的几何形状和尺寸进行适当的调整和优化，以确保整个加热和冷却过程的均匀性和稳定性。

综上所述，高频淬火工艺技术是一种高效、精确的热处理方法，具有许多优点，如加热均匀、加热效果好、生产效率高、节能环保等。

在今后的工业生产中，高频淬火工艺技术将继续发挥重要作用，推动金属材料的进一步发展和应用。

竭诚为您提供优质文档/双击可除高频感应加热表面淬火实验报告篇一：高频感应加热表面淬火-验证高频感应加热表面淬火一、实验目的1、了解感应加热的原理；2、了解电流透入深度与材料电阻率及电流频率之间的关系；3、了解淬硬层深度的测定方法；4、掌握高频感应加热淬火的方法。

二、实验原理1.电磁感应当感应线圈通以交流电时，在感应线圈的内部和周围同时产生与电流频率相同的交变磁场，将工件置于高频感应线圈内，受电流交变磁场的作用，在工件内相应地产生感应电流，这种感应电流在金属工件内自行闭合，称为涡流。

其感应电动势瞬时值为：d?e??Kd?式中，K-比例系数；ф-工件上感应电流回路包围面积上的总磁通；dф/dτ-磁通量变化率；负号表示感应电动势方向与磁通量变化率方向相反。

工件中感应出来的涡流方向，在每一瞬时和感应线圈中的电流方向相反。

涡流强度If取决于感应电动势(e)及工件涡流回路的电抗(Z)，而电抗Z由电阻R和感抗(xL)组成，则涡流强度：eeIf??Z2R2?xL2.表面效应涡流强度If随高频电磁场强度由工件表面向内层逐渐减小而相应减小的规律称为表面效应或集肤效应。

离表面x 处的涡流强度：x?Ix?I0?e式中，I0-表面最大的涡流强度；x-到工件表面的距离；Δ-与工件材料物理性质有关的系数。

所以，当x=0时，Ix=I0当x＞0时，Ix＜I01?0.368(:高频感应加热表面淬火实验报告)I0e工程规定，当涡流强度从表面向内层降低到表面最大涡流强度的36.8%(即1I0?)时，由该处到表面的距离Δ称为电流透入深度。

e 在感应加热实践中，钢中电流透入深度的计算常常使用下列简化公式：20在20℃时：?20?(mm)f500在800℃时：?20?(mm)f?当x=Δ时，Ix?I0?式中，f-感应线圈交流电频率。

3.淬硬层深度工件经感应加热淬火后的金相组织与加热温度沿截面分布有关，一般可分为淬硬层、过渡层及心部组织三部分。

高频淬火原理
高频淬火是一种常用的金属热处理工艺，通过高频感应加热和迅速冷却的方法，使金属材料表面获得一定的硬度和强度。

其原理主要包括高频感应加热原理和淬火冷却原理两个方面。

首先，高频感应加热原理是指利用高频电磁感应的原理，通过感应线圈产生的交变电磁场，使工件表面产生涡流加热。

在高频感应加热过程中，工件表面产生的涡流会使表面温度迅速升高，而内部温度升高相对较慢，从而实现了对工件表面的局部加热。

这种局部加热的特点使得工件表面能够迅速达到所需的淬火温度，而内部温度仍然相对较低，从而保证了工件的核心部分不会发生变形和裂纹。

其次，淬火冷却原理是指在高频感应加热后，通过迅速冷却的方法将工件表面温度迅速降低到马氏体转变点以下，从而使金属组织发生相变，形成马氏体组织，从而提高了工件的硬度和强度。

淬火冷却的速度和介质选择对于工件的硬度和强度具有重要影响，通常采用水、油或聚合物水溶液作为淬火介质，以实现对工件表面的快速冷却。

高频淬火原理的应用范围广泛，可以用于各种金属材料的热处理，特别适用于对工件表面进行硬化处理，提高工件的耐磨性和使用寿命。

同时，高频淬火工艺具有加热速度快、热效率高、变形小等优点，因此在工业生产中得到了广泛的应用。

总之，高频淬火原理是一种通过高频感应加热和迅速冷却的方法，实现对金属材料表面硬化处理的工艺。

通过对高频感应加热原理和淬火冷却原理的深入理解和掌握，可以更好地应用于实际生产中，提高工件的性能和质量，满足不同工件的加工需求。

高频淬火原理高频淬火是一种常用的金属热处理方法，通过高频感应加热和快速冷却，使金属件表面或整体达到一定的硬度和强度。

其原理主要包括感应加热原理和淬火原理两个方面。

首先，我们来看看高频感应加热原理。

高频感应加热是利用高频电流在金属导体内部产生的涡流损耗来实现加热的过程。

当金属导体置于变化磁场中时，导体内部就会产生涡流，并且导体内部电阻会使涡流产生热量，从而实现加热的效果。

而高频感应加热的优点在于加热速度快、效率高、加热均匀，可以实现局部加热，对金属材料的变形影响小，因此被广泛应用于金属热处理领域。

其次，我们来了解一下高频淬火的原理。

在高频感应加热的作用下，金属表面或整体被加热至临界温度以上，然后迅速放入冷却介质中进行淬火。

淬火的目的是通过快速冷却来使金属组织发生相变，从而达到提高硬度和强度的效果。

在快速冷却的过程中，金属晶粒会变得更加细小，晶界也会更加清晰，从而提高了金属的硬度和强度。

同时，淬火也会产生残余应力，这些应力可以提高金属的抗拉强度和抗疲劳性能。

总的来说，高频淬火的原理是通过高频感应加热使金属达到临界温度，然后迅速进行淬火，从而改善金属的组织结构，提高硬度和强度。

高频淬火不仅适用于表面硬化处理，还可以用于整体热处理，具有加热速度快、效率高、加热均匀等优点。

因此，在工业生产中被广泛应用于汽车零部件、机械零件、工具等领域。

在实际应用中，需要根据不同金属材料的特性和工件的要求来选择合适的淬火工艺参数，包括加热温度、保温时间、冷却介质等。

同时，还需要注意淬火后的回火处理，以消除残余应力和提高金属的韧性和塑性。

只有在淬火工艺和回火工艺相结合的情况下，才能实现对金属材料性能的全面提升。

综上所述，高频淬火作为一种重要的金属热处理方法，其原理包括高频感应加热和淬火两个方面。

通过淬火处理，可以有效提高金属件的硬度和强度，改善其性能，因此在工程领域具有重要的应用价值。

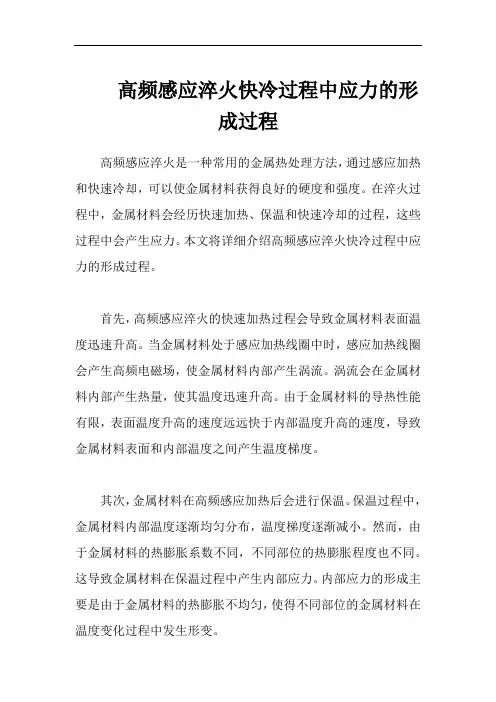

高频感应淬火快冷过程中应力的形成过程高频感应淬火是一种常用的金属热处理方法，通过感应加热和快速冷却，可以使金属材料获得良好的硬度和强度。

在淬火过程中，金属材料会经历快速加热、保温和快速冷却的过程，这些过程中会产生应力。

本文将详细介绍高频感应淬火快冷过程中应力的形成过程。

首先，高频感应淬火的快速加热过程会导致金属材料表面温度迅速升高。

当金属材料处于感应加热线圈中时，感应加热线圈会产生高频电磁场，使金属材料内部产生涡流。

涡流会在金属材料内部产生热量，使其温度迅速升高。

由于金属材料的导热性能有限，表面温度升高的速度远远快于内部温度升高的速度，导致金属材料表面和内部温度之间产生温度梯度。

其次，金属材料在高频感应加热后会进行保温。

保温过程中，金属材料内部温度逐渐均匀分布，温度梯度逐渐减小。

然而，由于金属材料的热膨胀系数不同，不同部位的热膨胀程度也不同。

这导致金属材料在保温过程中产生内部应力。

内部应力的形成主要是由于金属材料的热膨胀不均匀，使得不同部位的金属材料在温度变化过程中发生形变。

接下来，金属材料经过保温后，会进行快速冷却。

快速冷却是高频感应淬火的关键步骤，也是产生应力的主要原因之一。

在快速冷却过程中，金属材料的表面温度迅速下降，导致金属材料表面和内部温度之间产生温度梯度。

由于金属材料的导热性能有限，表面温度下降的速度远远快于内部温度下降的速度，导致金属材料表面和内部产生形变。

最后，金属材料在快速冷却过程中会发生相变。

相变是金属材料在快速冷却过程中由高温相向低温相转变的过程。

相变过程中，金属材料的晶体结构发生改变，导致金属材料的体积发生变化。

由于相变速度较快，金属材料的体积变化速度也较快，从而产生应力。

这种应力被称为相变应力，是高频感应淬火过程中产生的主要应力之一。

综上所述，高频感应淬火快冷过程中应力的形成主要是由于温度梯度、热膨胀和相变引起的。

温度梯度导致金属材料表面和内部产生形变，热膨胀使金属材料在保温过程中产生内部应力，相变引起金属材料的体积变化，产生相变应力。

感应加热淬火设备作业指导书1目的为贯彻公司职业健康安全方针、环境方针，有效的进行安全生产并控制污染物的产生和排放，保护环境，特制定本作业指导书。

2适用范围本指导书适用于热处理厂工频、中频、高频感应加热设备及淬火机床的操作。

3总则3.1操作者必须熟悉感应加热设备的性能，掌握本指导书的全部内容经过专门培训I、经过考试合格取得上岗证后，才能操作设备。

3.2经过医生检查，确定无防碍工作疾病后才能工作。

3.3在进行高频作业时要防止电磁辐射对人体的危害，经常榴醐躁置是否完备可靠。

3.4在进行中频作业时，关闭中频电机房，降低噪音对人体危害。

3.5工件表面油冷、淬火时造成油烟，要打开风机排出厂房外。

3.6清理检修和润滑设备时，要防止废油溅入下水管道中，造成环境污染。

3.7工作时按规定穿戴劳动用品。

4操作规程4.1 工频淬火机床操作规程4.1.1开动设备前，必须检查各手柄位置是否正确，操纵是否灵活，安全限位开关是否可靠，两台回水泵施工正常。

4.1.2按润滑图表规定对机床进行润滑。

机床变速箱要求每季度更换40工机械油一次，其它润滑点在每次开动设备前或设备运行中手动注40.机械油，保持所有馨≡≡⅛lWo4.1.3装卡工件后，应使抱滚夹紧工件表面，不允许工件有较大的晃动。

发现手柄失灵或不能移动所需位置时，应先检查（或通知机修部门检查），不得用脚或其它的物件强力搬动。

4.1.4严禁在上、下活动托盘上堆放任何物品。

4.1.5设备在运行时，操作者不得离开工作岗位，应经常注意各部位有无异音、异味、发热和振动现象，发现故障应立即停止操作，及时排除，自己不能排除的，应通知维修工人处理。

4. 1.6感应器中必须在有工件时，才能通电。

4.7.7必须遵守安全用电规则，通知电工进行停送电工作。

送电时，先合上变压器隔离开关，然后再合上高压油开关，在投入适当的电容器，进行工作。

停止作业时先停油开关，再断开隔离开关，再断开电容器。

4.7.8作业完毕后，要清扫设备，保持清洁。

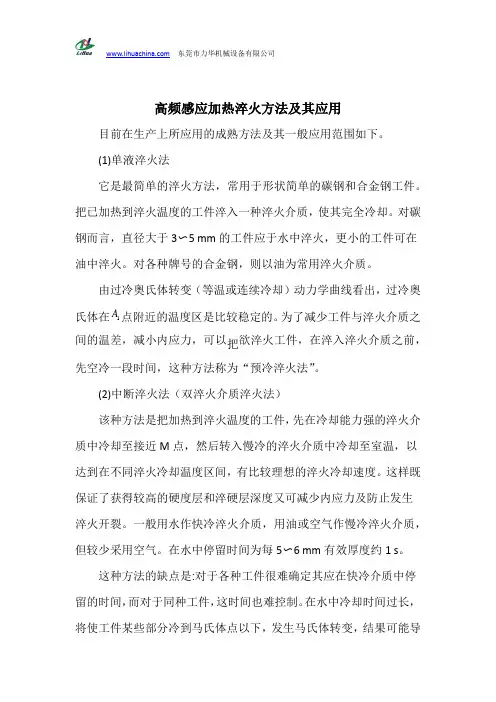

高频感应加热淬火方法及其应用目前在生产上所应用的成熟方法及其一般应用范围如下。

(1)单液淬火法它是最简单的淬火方法，常用于形状简单的碳钢和合金钢工件。

把已加热到淬火温度的工件淬入一种淬火介质，使其完全冷却。

对碳钢而言，直径大于3〜5 mm 的工件应于水中淬火，更小的工件可在油中淬火。

对各种牌号的合金钢，则以油为常用淬火介质。

由过冷奥氏体转变（等温或连续冷却）动力学曲线看出，过冷奥氏体在点附近的温度区是比较稳定的。

为了减少工件与淬火介质之间的温差，减小内应力，可以把欲淬火工件，在淬入淬火介质之前，先空冷一段时间，这种方法称为“预冷淬火法”。

(2)中断淬火法（双淬火介质淬火法）该种方法是把加热到淬火温度的工件，先在冷却能力强的淬火介质中冷却至接近M 点，然后转入慢冷的淬火介质中冷却至室温，以达到在不同淬火冷却温度区间，有比较理想的淬火冷却速度。

这样既保证了获得较高的硬度层和淬硬层深度又可减少内应力及防止发生淬火开裂。

一般用水作快冷淬火介质，用油或空气作慢冷淬火介质，但较少采用空气。

在水中停留时间为每5〜6 mm 有效厚度约1 s 。

这种方法的缺点是:对于各种工件很难确定其应在快冷介质中停留的时间，而对于同种工件，这时间也难控制。

在水中冷却时间过长，将使工件某些部分冷到马氏体点以下，发生马氏体转变，结果可能导1A致变形和开裂。

反之，如果在水中停留的时间不够，工件尚未冷却到低于奥氏体最不稳定的温度，发生珠光体型转变，导致淬火硬度不足。

此外，还应考虑：当工件自水中取出后，由于心部温度总是高于表面温度，若取出过早，心部存的热量过多，将会阻止表面冷却，使表面温度回升，致使已粹成的马氏体回火，未转变的奥氏体发生珠光体或贝氏体转变。

由于迄今仍未找到兼有水、油优点的淬火介质，所以尽管这种方法在水中保持的时间较难确定和控制，但对只能在水中淬硬的碳素工具钢仍多采用此法。

当然，这就要求淬火操作者有足够熟练的技术。

中断淬火法也可以另种方式进行，即把工件从奥氏体化温度直接淬入水中，保持一定时间后，取出在空气中停留。

高频淬火热处理
高频淬火热处理（High-frequency induction hardening）是一种
热处理工艺，主要用于提高金属工件的表面硬度和耐磨性。

高频淬火热处理的原理是利用高频电磁感应原理加热金属表面，然后迅速冷却，使其形成硬质的组织。

该工艺可以被广泛应用于钢材和其他金属材料的加工中。

在高频淬火热处理中，工件首先被加热至介于临界温度和非临界温度之间。

在达到适当的温度后，工件通过高频感应装置的作用被迅速加热到高温。

然后，工件从高温状态迅速冷却，使其表面形成淬火组织。

由于迅速冷却的过程，工件表面形成了高硬度的马氏体结构，从而提高了表面硬度和耐磨性。

高频淬火热处理的优点包括加热速度快、淬火效果好、工艺控制精度高等。

它可以提高金属工件的表面硬度，减少磨损和延长使用寿命。

这在汽车发动机、轴承、齿轮等需要高硬度和耐磨性的零部件制造中得到广泛应用。

总之，高频淬火热处理是一种有效的热处理方法，可以提高金属工件的表面硬度和耐磨性。

它在制造业中有广泛应用，并且能够满足对高性能和耐用零部件的需求。

高频感应淬火实验报告高频感应淬火实验报告引言高频感应淬火是一种常见的金属加工方法，通过利用高频电磁场对金属进行加热，并迅速冷却，从而改变金属的组织和性能。

本实验旨在通过对不同材料的高频感应淬火实验，探究其对金属硬度和韧性的影响，以及淬火过程中的物理变化。

实验材料与方法实验中使用了三种不同材料的金属样品：钢、铜和铝。

每种材料的样品均为相同尺寸和形状，以确保实验的可比性。

实验使用高频感应装置对样品进行加热，并以冷却液迅速冷却。

实验结果与讨论1. 钢材料的高频感应淬火钢是一种常见的金属材料，具有较高的硬度和韧性。

在实验中，我们发现经过高频感应淬火后，钢的硬度明显增加。

这是因为高频感应加热使钢中的碳和其他合金元素重新分布，形成了更加均匀的组织结构，从而提高了钢的硬度。

此外，淬火过程中的快速冷却也有助于形成细小的晶粒，进一步增加了钢的硬度。

2. 铜材料的高频感应淬火与钢不同，铜是一种较为软性的金属，具有较低的硬度和较高的韧性。

在实验中，我们发现高频感应淬火对铜的硬度影响不明显。

这是因为铜的晶体结构相对较为稳定，难以通过淬火过程改变其硬度。

然而，我们观察到在淬火过程中，铜样品的颜色发生了变化，由原来的红色变为金黄色。

这是由于高频感应加热使铜表面氧化，形成了一层氧化膜，从而改变了其颜色。

3. 铝材料的高频感应淬火铝是一种轻质金属，具有较低的硬度和较高的韧性。

在实验中，我们发现高频感应淬火对铝的硬度影响较小。

这是因为铝的晶体结构相对较为稳定，且其熔点较低，难以通过淬火过程改变其硬度。

然而，我们观察到在淬火过程中，铝样品的表面出现了一些细小的裂纹。

这是由于铝在高频感应加热过程中，由于快速加热和冷却导致内部应力的产生，从而导致了表面的微小裂纹。

结论通过本实验，我们可以得出以下结论：- 高频感应淬火可以显著提高钢材的硬度，但对铜和铝的硬度影响较小。

- 高频感应淬火对铜和铝的韧性影响不明显。

- 高频感应淬火过程中，金属样品的物理性质可能发生变化，如颜色的改变和表面裂纹的形成。

链轮高频感应淬火
链轮高频感应淬火是一种对链轮进行表面硬化处理的工艺。

通过高频感应加热，将链轮的表面快速加热至淬火温度，然后迅速冷却，以提高链轮的硬度、耐磨性和疲劳寿命。

这种工艺的优点包括：
1. 高效：高频感应加热能够快速将链轮表面加热到所需温度，从而缩短了加热时间。

2. 精确控制：感应加热可以实现对链轮表面温度的精确控制，确保淬火效果的一致性。

3. 变形小：由于加热和冷却速度快，链轮在淬火过程中的变形较小，有利于保持链轮的精度。

4. 提高耐磨性：淬火处理可以在链轮表面形成高硬度的马氏体组织，提高了链轮的耐磨性。

5. 改善疲劳寿命：表面硬化可以提高链轮的疲劳强度，延长其使用寿命。

在实施链轮高频感应淬火时，需要注意选择合适的设备和工艺参数，以确保淬火效果符合要求。

同时，还需要对链轮进行适当的预处理和后处理，如清洗、回火等，以提高链轮的综合性能。

总之，链轮高频感应淬火是一种有效的表面硬化处理方法，能够提高链轮的性能和使用寿命，在工业领域得到了广泛应用。

高频淬火工艺守则高频设备是主要用于表面淬火的热处理设备，但是现阶段一般中小型工厂因产品数量少，品种多，又使用万能淬火机床并且还缺乏测温装置和能量控制机构，所以仍是手工操作。

这就要求操作者有熟练的技术水平来掌握。

一、高频加热的基本原理在置于高频电流感应器中的钢铁工件内，产生频率相等、方向相反的感应电流(即所谓涡流)，同时反复被磁化的钢铁的磁滞损失，使电磁能转变为热能，将工件加热到淬火温度。

在高频加热过程中将有以下两个效应特别的显示出来。

1、邻近效应：高频电流与其感生电流相互邻近的现象。

2、集肤效应(或叫趋肤效应)感生电流集中于被加热工件表面的特性。

二、特性1、设备应具备以下条件方可使用：(1) 设备必须按说明书规定调试合格后方可交付生产者使用。

(2) 水压指数正常，水压继电器及阀门开关灵敏可靠，且内部循环水管无漏水现象。

(3) 设备所有指示灯指示正常，仪表指示准确。

(4) 自动空气开关及过流继电器动作灵敏可靠。

(5) 电源电压在±10％范围内。

(6) 反馈及耦合线圈的手轮旋转灵活，指示准确。

(7) 高频室内温度在15－35℃之间使用设备室温<15或＞35℃要经研究后方可使用，其它事项要按使用说明书使用。

2、设备的启用：（1）闸流管及空气二极管的灯丝分三步送电，除新设备外，正常使用的设备可分两步送电。

第一步预热加全压的2/3，为3.5-4V，待20-30分钟后，加全压5±0.25。

振荡管送电也分两步，预热电压为22-23V，工作到位33V。

预热时间与闸流管相同。

（2）把移相变阻器手轮置于最左边位置，合上整流高压开关，阳极电压应指6.75KV左右，逐渐转动移相器至右端，电压应平稳升至13.5KV左右，正常使用时应在11-13KV。

除螺纹退火，小零件加热处，低于10KV的电压，一般不采用。

（3）感应器中置入工件，接通加热电源，仔细观察阳极电流表、栅极电流表所示的数值。

以便决定反馈耦合手轮是否需进一步调节，工作时应使其在最佳工作状态，阳极电流与栅极电流应约为5：1，最大阳极电流不得超过12A，栅极电流不得超过2.5A。
