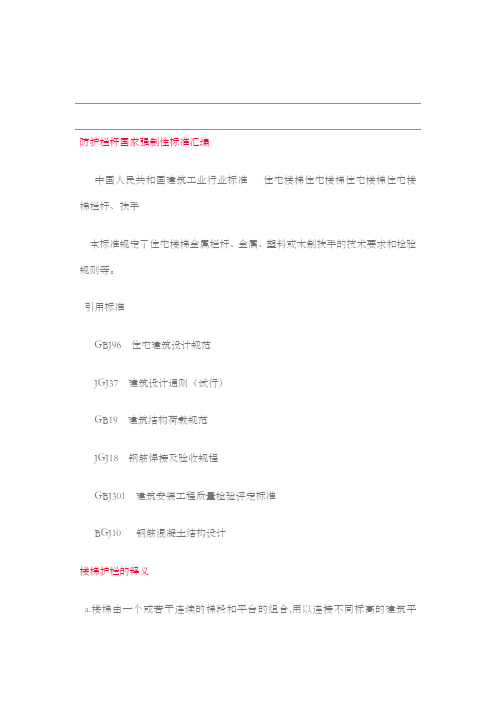

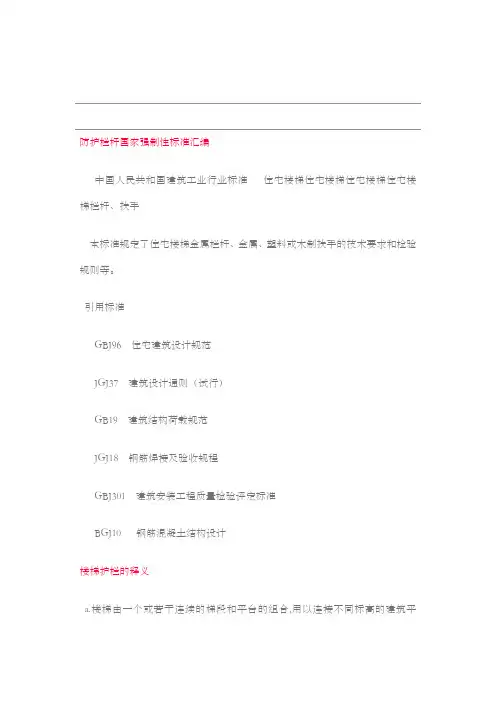

防护栏杆国家强制性标准汇编中国人民共和国建筑工业行业标准住宅楼梯住宅楼梯住宅楼梯住宅楼梯栏杆、扶手本标准规定了住宅楼梯金属栏杆、金属、塑料或木制扶手的技术要求和检验规则等。

引用标准GBJ96 住宅建筑设计规范JGJ37 建筑设计通则（试行）GB19 建筑结构荷载规范JGJ18 钢筋焊接及验收规程GBJ301 建筑安装工程质量检验评定标准BGJ10 钢筋混凝土结构设计楼梯护栏的释义a.楼梯由一个或若干连续的梯段和平台的组合,用以连接不同标高的建筑平面。

b.踏步(Step)踏步面和踏步踢板(或不带踢板)组成的梯级.c.扶手(Handrail)附在墙上或栏杆上的长条配件.d.栏杆(Balustrade)布置在楼梯和平台边缘有一定刚度和安全度的栏隔设施.e.楼梯井(Stair Well)四周为梯段和平台内侧面围绕的空间。

楼梯护栏的要求按材料分金属、硬质木材和组合材料的栏杆、扶手。

楼梯护栏的技术要求a.室内共用楼梯扶手高度,自踏步中心线量起至扶手上皮不宜低于900㎜.水平扶手超过500㎜长时,其高度不宜低于1000㎜.b. 室外共用楼梯栏杆高度不宜低于1050㎜,中高层住宅不应低于1100㎜.c. 楼梯井宽度大于200㎜时,不宜选用儿童易于攀登的花格.栏杆垂直杆件之间净空不应大于110㎜.d.栏杆、扶手上下或平面转接时，宜保持衔接。

护栏材料的选择a.原材料的规格、质量必须符合设计要求和现行有关国家标准、规范的规定。

b.制做栏杆、扶手的原材料，应有出厂质量合格证或试验报告，进场时应按批号分批验收。

没有出厂合格证明的材料，必须按有关标准的规定抽取试样作物理、化学性能试验，合格后方可使用，严禁使用不合格的材料。

结构性能栏杆、扶手与梯段安装完毕后，其结构承载能力应能随受GBJ9规定的水平荷载0.5Kn/m,最大允许挠度值不应超过h/100(h为扶手高度).护栏外观标准a. 各栏杆、扶手连接处（焊接、螺丝连接）应牢固。

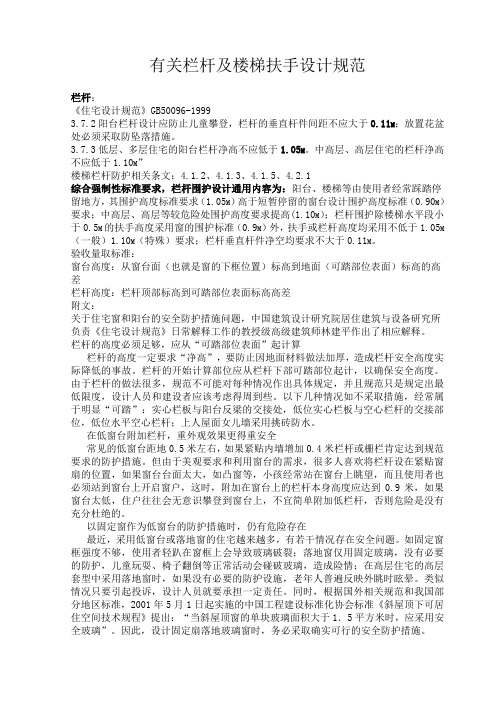

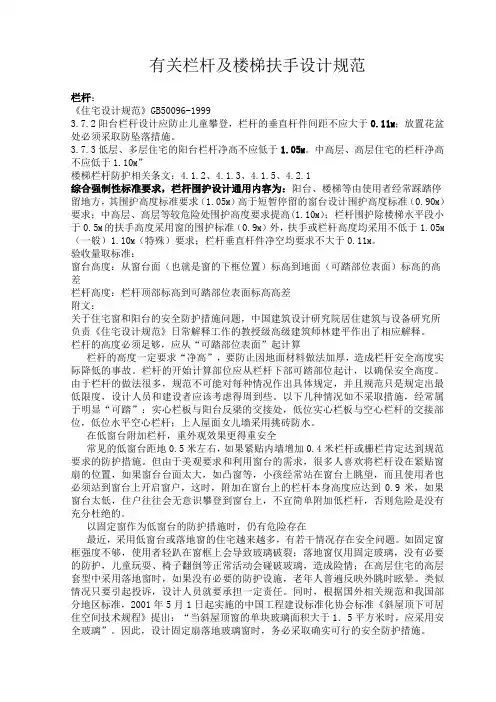

有关栏杆及楼梯扶手设计规范栏杆：《住宅设计规范》GB50096-19993.7.2阳台栏杆设计应防止儿童攀登，栏杆的垂直杆件间距不应大于0.11M；放置花盆处必须采取防坠落措施。

3.7.3低层、多层住宅的阳台栏杆净高不应低于1.05M。

中高层、高层住宅的栏杆净高不应低于1.10M”楼梯栏杆防护相关条文：4.1.2、4.1.3、4.1.5、4.2.1综合强制性标准要求，栏杆围护设计通用内容为：阳台、楼梯等由使用者经常踩踏停留地方，其围护高度标准要求（1.05M）高于短暂停留的窗台设计围护高度标准（0.90M）要求；中高层、高层等较危险处围护高度要求提高(1.10M）；栏杆围护除楼梯水平段小于0.5M的扶手高度采用窗的围护标准（0.9M）外，扶手或栏杆高度均采用不低于1.05M （一般）1.10M（特殊）要求；栏杆垂直杆件净空均要求不大于0.11M。

验收量取标准：窗台高度：从窗台面（也就是窗的下框位置）标高到地面（可踏部位表面）标高的高差栏杆高度：栏杆顶部标高到可踏部位表面标高高差附文：关于住宅窗和阳台的安全防护措施问题，中国建筑设计研究院居住建筑与设备研究所负责《住宅设计规范》日常解释工作的教授级高级建筑师林建平作出了相应解释。

栏杆的高度必须足够，应从“可踏部位表面”起计算栏杆的高度一定要求“净高”，要防止因地面材料做法加厚，造成栏杆安全高度实际降低的事故。

栏杆的开始计算部位应从栏杆下部可踏部位起计，以确保安全高度。

由于栏杆的做法很多，规范不可能对每种情况作出具体规定，并且规范只是规定出最低限度，设计人员和建设者应该考虑得周到些。

以下几种情况如不采取措施，经常属于明显“可踏”：实心栏板与阳台反梁的交接处，低位实心栏板与空心栏杆的交接部位，低位水平空心栏杆；上人屋面女儿墙采用挑砖防水。

在低窗台附加栏杆，重外观效果更得重安全常见的低窗台距地0.5米左右，如果紧贴内墙增加0.4米栏杆或栅栏肯定达到规范要求的防护措施。

防护栏杆国家强制性标准汇编中国人民共和国建筑工业行业标准住宅楼梯住宅楼梯住宅楼梯住宅楼梯栏杆、扶手本标准规定了住宅楼梯金属栏杆、金属、塑料或木制扶手的技术要求和检验规则等。

引用标准GBJ96 住宅建筑设计规范JGJ37 建筑设计通则（试行）GB19 建筑结构荷载规范JGJ18 钢筋焊接及验收规程GBJ301 建筑安装工程质量检验评定标准BGJ10 钢筋混凝土结构设计楼梯护栏的释义a.楼梯由一个或若干连续的梯段和平台的组合，用以连接不同标高的建筑平面。

b。

踏步(Step）踏步面和踏步踢板(或不带踢板）组成的梯级。

c。

扶手(Handrail)附在墙上或栏杆上的长条配件。

d。

栏杆（Balustrade）布置在楼梯和平台边缘有一定刚度和安全度的栏隔设施。

e。

楼梯井（Stair Well)四周为梯段和平台内侧面围绕的空间.楼梯护栏的要求按材料分金属、硬质木材和组合材料的栏杆、扶手。

楼梯护栏的技术要求a.室内共用楼梯扶手高度，自踏步中心线量起至扶手上皮不宜低于900㎜。

水平扶手超过500㎜长时,其高度不宜低于1000㎜.b. 室外共用楼梯栏杆高度不宜低于1050㎜，中高层住宅不应低于1100㎜.c。

楼梯井宽度大于200㎜时,不宜选用儿童易于攀登的花格。

栏杆垂直杆件之间净空不应大于110㎜。

d.栏杆、扶手上下或平面转接时，宜保持衔接.护栏材料的选择a.原材料的规格、质量必须符合设计要求和现行有关国家标准、规范的规定。

b.制做栏杆、扶手的原材料,应有出厂质量合格证或试验报告，进场时应按批号分批验收。

没有出厂合格证明的材料，必须按有关标准的规定抽取试样作物理、化学性能试验，合格后方可使用，严禁使用不合格的材料。

结构性能栏杆、扶手与梯段安装完毕后,其结构承载能力应能随受GBJ9规定的水平荷载0.5Kn/m,最大允许挠度值不应超过h/100(h为扶手高度).护栏外观标准a。

各栏杆、扶手连接处(焊接、螺丝连接）应牢固.金属栏杆与金属、塑料或硬质木材扶手连接应符合设计要求和现行有关标准规范的规定。

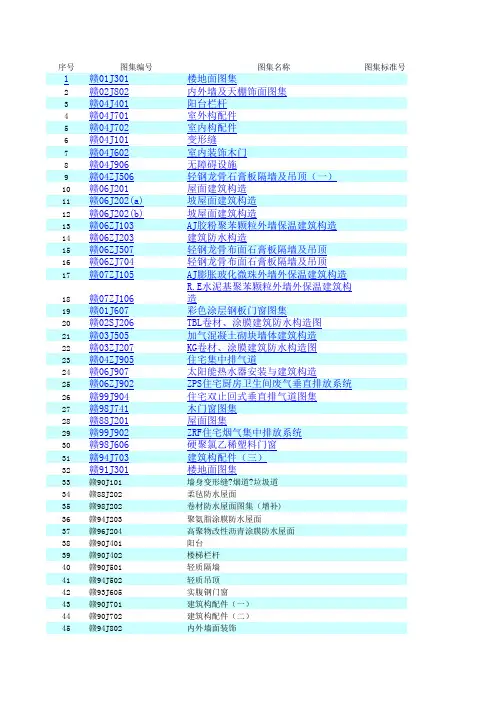

江西省建筑标准设计图集目录序号图集编号图集名称1 赣01J301 楼地面图集2 赣02J802 内外墙及天棚饰面图集3 赣04J401 阳台栏杆4 赣04J701 室外构配件5 赣04J702 室内构配件6 赣04J101 变形缝7 赣04J602 室内装饰木门8 赣04J906 无障碍设施9 赣04ZJ506 轻钢龙骨石膏板隔墙及吊顶（一）10 赣06J201 屋面建筑构造11 赣06J202(a) 坡屋面建筑构造12 赣06J202(b) 坡屋面建筑构造13 赣06ZJ103 AJ胶粉聚苯颗粒外墙保温建筑构造14 赣06ZJ203 建筑防水构造15 赣06ZJ507 轻钢龙骨布面石膏板隔墙及吊顶16 赣06ZJ704 轻钢龙骨布面石膏板隔墙及吊顶17 赣07ZJ105 AJ膨胀玻化微珠外墙外保温建筑构造18 赣07ZJ106 R.E水泥基聚苯颗粒外墙外保温建筑构造19 赣01J607 彩色涂层钢板门窗图集20 赣02SJ206 TBL卷材、涂膜建筑防水构造图21 赣03J505 加气混凝土砌块墙体建筑构造22 赣03ZJ207 KG卷材、涂膜建筑防水构造图23 赣04ZJ905 住宅集中排气道24 赣06J907 太阳能热水器安装与建筑构造25 赣06ZJ902 ZPS住宅厨房卫生间废气垂直排放系统26 赣99J904 住宅双止回式垂直排气道图集27 赣98J741 木门窗图集28 赣88J201 屋面图集29 赣99J902 ZRF住宅烟气集中排放系统30 赣98J606 硬聚氯乙稀塑料门窗31 赣94J703 建筑构配件（三）32 赣91J301 楼地面图集33 赣90J101 墙身变形缝?烟道?垃圾道34 赣88J202 柔毡防水屋面35 赣98J202 卷材防水屋面图集（增补)36 赣94J203 聚氨脂涂膜防水屋面37 赣96J204 高聚物改性沥青涂膜防水屋面38 赣90J401 阳台39 赣90J402 楼梯栏杆40 赣90J501 轻质隔墙41 赣94J502 轻质吊顶42 赣93J605 实腹钢门窗43 赣90J701 建筑构配件（一）44 赣90J702 建筑构配件（二）45 赣94J802 内外墙面装饰46 赣99J903 住宅厨房卫生间变压式排气道图集47 赣99J904 住宅双止回式垂直排烟气道图集48 赣96JG102 混凝土小型空心砌块砌体构造图49 赣96JG103 粘土多孔砖（KPI型）和空心砖（KMI型）砌体构造图50 赣97G309 混凝土灌注桩图集（合订本）51 赣93G311 现浇钢筋混凝土小构件52 赣97G313 现浇钢筋混凝土板式楼梯赣（合订本）53 赣97G314 现浇钢筋混凝土梁式楼梯（合订本）54 赣97G315 现浇钢筋混凝土矩形屋面水箱55 赣99G316 冷轧带肋钢筋混凝土空心板56 赣93G601 基础57 赣98S401 化粪池图集58 赣90J601 围墙大门图集59 赣97G404 预应力混凝土空心板60 赣06G604 混凝土小型空心砌块砌体结构房屋构造详图61 赣06G602 砖砌体结构房屋构造详图62 赣99G791 预制混凝土小构件63 赣99G316 冷轧带肋钢筋混凝土空心板64 赣97G309 混凝土灌注桩图集65 赣96JG102 混凝土小型空心砌块砌体构造图66 赣94G312 混凝土平板67 赣93G405 预应力混凝土空心板(跨度2.4-4.2M)68 赣04G601(a) 无筋扩展基础及扩展基础69 赣04G601(b) 无筋扩展基础及扩展基础70 赣04G315 现浇钢筋混泥土矩型屋面水箱71 赣04G314 现浇钢筋混泥土梁式楼梯72 赣04G313 现浇钢筋混泥土板式楼梯73 赣02D401 住宅水、电、燃气三表安装74 赣02D501 建筑物防雷装置安装75 赣99S101 硬聚氯乙烯给水管安装图集76 赣98(06)S401 化粪池图集77 赣97S202 硬聚氯乙烯排水管安装图集78 赣97S201 砖砌排水检查井图集79 赣94SJ503 钢丝网架水泥夹芯墙板图集80 赣93SG406 冷轧带肋钢筋混凝土预应力空心板81 赣07ZS403 HFRP系列玻璃钢生物化粪池82 赣05ZS402 BLGH系列玻璃钢整体化粪池83 赣01SJ205 防水卷材构造84 赣02SJ102-1 外墙保温85 赣04J402 楼梯栏杆86 赣04G311 现浇钢筋混泥土小构件87 赣02D504 硅镁空心轻质隔墙板（GM）板88 赣03ZJ903 住宅厨房卫生间变压式Ⅱ型排气道89 赣03J001 建筑做法说明90 赣03G603 村镇居民住宅建筑抗震构造详图。
