APZ 212 40不再使用爱立信自己开发的CP 和机器微代码，而是将自己的系统建立在一个商用的处理平台上（）,而且它的存储结构由以前的面向变量（variable_oriented ）变为面向记录(record oriented).一．CPUM (CPU 机框)的结构：和老版本一样，CP40分为两边，即A 边和B 边。
通常一边为EX 侧，一边为STANBY 侧，但是CPU 机框的硬件结构彻底改变了（见图1）；CP40的CPU 机框中包括CPU ， UPBB 板，RPHMI 板，BASE IO 板，POWER 和FAN 。
图一：CP40 CPU 机框平面图CPU:（CP-A\B ）：爱立信使用了商用的CPU （Compaq EV68的 Alpha 多任务处理器）和Tru64 Unix操作系统作为APZ 系统的运行平台，此CPU 配置了双处理器（分别为1.25-GHz ），分别充当SPU 和IPU,并且物理内存最高可以扩展到16GByte ；BASE IO ：它是和CPU 直接相连的输入输出模块，我们可以用电缆连接它对同侧CPU 的Unix500mm100mm 100mm750mmCP System A CP System B系统进行UPDATE,DEBUG 等操作。
注意：非爱立信专家不得使用！UPBB ：(Updating Bus Board ，图二)图二. UPBBB 板接口说明：“Own Switch ” ：即同侧RPHM 框中的IPNX 板 “Twin Switch ”：即不同侧RPHM 框中的IPNX 板UPBB 主要提供以下功能：1． 它提供CP 间的数据传送，它们之间通过1Gbit/S 的光纤直接相连（图三，1GbUpdate Bus ）；2． 它提供CP 与AP 之间的数据通信。
UPBB 上的两个IO CABLE 接口分别连接到两侧RPHM 框中的IPNX 板，每一个AP 的以太网口也分别连接到此板上，IPNX 充当一个小交换机，将CP 和AP 构成一个100Mbit/S 的以太网（图三）；UPBB 上的PTB 接口只与同侧的IPNX 相连。

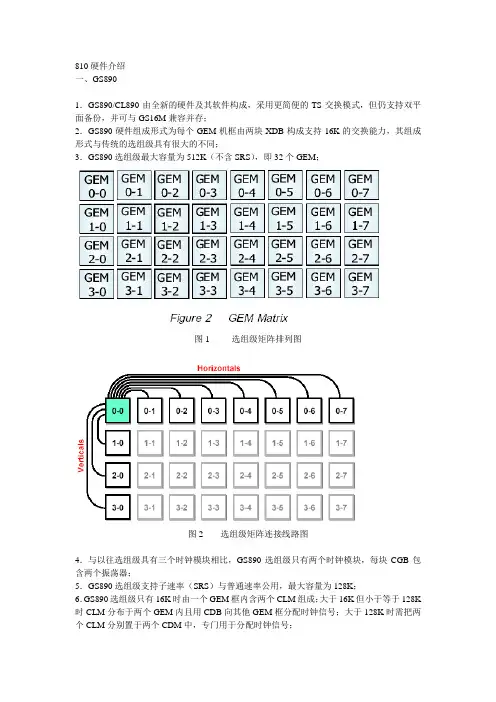

810硬件介绍一、GS8901．GS890/CL890由全新的硬件及其软件构成，采用更简便的TS交换模式，但仍支持双平面备份，并可与GS16M兼容并存；2．GS890硬件组成形式为每个GEM机框由两块XDB构成支持16K的交换能力，其组成形式与传统的选组级具有很大的不同；3．GS890选组级最大容量为512K（不含SRS），即32个GEM；图1 选组级矩阵排列图图2 选组级矩阵连接线路图4．与以往选组级具有三个时钟模块相比，GS890选组级只有两个时钟模块，每块CGB包含两个振荡器；5．GS890选组级支持子速率（SRS）与普通速率公用，最大容量为128K；6．GS890选组级只有16K时由一个GEM框内含两个CLM组成；大于16K但小于等于128K 时CLM分布于两个GEM内且用CDB向其他GEM框分配时钟信号；大于128K时需把两个CLM分别置于两个CDM中，专门用于分配时钟信号；7．GS890的CLM CONTRV ALUE值为32600 +-7000，原有AXE10 GSS的CLM CONTRV ALUE值为2048+-200；图3 GEM机框布局（16K 2 CLM）图4 GEM机框布局（小于128K 1 CLM）图5 时钟分配连线图图6 GEM机框布局（NO CLM）图7 CDM机框布局（大于128K）8．GS890由CLM、XM、MUX34、MUX3、MUXSP和MUXTS六部分构成，而原有AXE10 GSS则只由CLM、SPM和TSM三部分组成；图8 GEM与GDM连接图图9 ET155主备用保护模式的改进二、ET1551．AXE810硬件ET155－1结构与AXE10硬件ET155－7结构有很大区别，集成度更高，一对硬件电路板构成一套带保护的ET155；2．ET155-1只能与GS890连接，但ET155-1 可与ET155-7 并存于GS890的同一交换局内；三、TRA R61．与以往版本TRA相比，集成度更高，每块电路板（SNT）可配置256个设备（8个32 device group）共192个信道，相当于八倍的TRA R5的容量，且该8个32设备组可分别配置成不同类型的编码方式；2．更改信道编码方式（如：FR转HR）不需对硬件进行重新LOAD软件，只需用指令RRTCC 更改，比TRA R5等AXE10硬件更方便快捷；3．单个RP（RPI）控制EM，没有LOADSHAREING；4．通过GEM机框的DL34背板连接到GS890；5．TRA R6新引入AMR话音信道编码方式，能同时支持FR/EFR/HR/AMR，但AMR需要TRU硬件支持；AMR：R6版本的TRA引入的AMR是一种能根据无线环境需求选择话音编码及信道译码方式的的新话音编码方式，AMR能根据当前测量的C/I值选择最佳的话音编码速率。
二、CP部分AXE10是一种全数字的集中控制的程控交换机，可在移动网及公网上使用。
在AXE10系统中，随着系统的进步与发展，先后出现了三种版本的APZ，分别为APZ210、APZ211、APZ212，其中APZ210和APZ211已经基本上退出使用，他们主要在硬件和处理能力上有所不同。
APZ：是交换机的控制部分，它分四个子系统：●CPS：CENTRAL PROCESSOR SUBSYSTEM，中央处理机子系统●MAS：MAINTENANCE SUBSYSTEM，维护子系统●RPS：REGIONAL PROCESSOR SUBSYSTEM，区域处理机子系统●IOS：INPUT/OUTPUT SUBSYSTEM， I/O输入输出子系统这四个子系统相互配合，共同组成了交换机的控制部分，如下图所示：第一节：CPS CENTRAL PROCESSOR SUBSYSTEM中央处理机子系统1.1 CP简介CPS是整个交换机的控制中心，它含有双备份的处理机CPA和CPB，采用主\备用的方式进行工作。
它为系统中所有的功能块提供程序和数据的存储器。
CPS 由硬件和软件组成，并与MAS、RPS和IOS配合工作。
根据版本的不同和处理能力的大小，CP主要分为以下几种类型：CP11、CP20、CP30、CP25、CP33和CP40。
其中CP11、CP20是属于BYB202系列的交换机，而CP11已经基本上退出服务，少数旧的交换机还使用CP20。
CP25、CP30、CP33、CP40都属于BYB501系列的交换机，其中CP25容量较小，适用于BSC，用的比较少，大部分501系列的交换机都是使用CP30，现在已经有不少CP换成了CP33，CP33不管从处理能力和性能讲，都要比CP30好。
BYB501系列与BYB202系列的产品有很好的兼容性，它们可以共同存在于现一交换网元中。
不同CP的处理能力比较如下图所示：1.2 CP功能不管是哪种的CP，他们的功能都是相同的，它们的主要功能如下：1、程序执行及数据处理：它在被执行的任务之间分配处理机的资源，而这些任务通过缓存器、工作表、时间队列、日历功能等来分级。
爱立信网络切换算法说明目录1爱立信切换算法概述 (3)2爱立信切换算法排序的具体实现 (4)2.1初始化和测量报告过滤 (5)2.2切换相关参数说明 (7)2.3基本排序Basic ranking (10)2.4排序的分类 (10)2.5排序过程中根据网络功能进行排序的调整 (12)3切换判决和参数说明 (20)3.1紧急切换(BQ和TA) (20)3.2小区内切换 (22)3.3快速移动切换 (23)3.4同心圆切换（Overlaid/Underlaid subcell change) (23)3.5负荷分担(Cell Load Sharing) (24)爱立信切换算法说明1爱立信切换算法概述爱立信网络的切换分为以下几种类型：切换类型有：1、更好小区切换a、往低层切换（即优先级更高）的切换b、在同层间的更好小区切换（切换主要基于信号强度大小）c、往高层切换（即优先级更低）的切换2、紧急切换a、质量差紧急切换(质量差紧急切换时，只用基本排序中的队列进行切换，不进行网络和分层网的调整）b、TA过远紧急切换3、O/U同心圆的切换(Overlaid/Underlaid subcell change)4、小区内切换(Intra-cell)5、快速移动的处理6、负荷分担(Cell Load Sharing)Ericssion切换算法的核心是“更好小区切换”，也就是往比服务小区更好的邻小区进行切换。
没有所谓的电平触发门限，也没有边缘切换的概念。
更好小区是相对于服务小区来说的，在K算法中，更好的定义由参数KHYST来定义，KHYST一般定义3－5dB,说明更好小区是比服务小区信号高3－5dB的小区，当更好小区始终排在服务区前面持续4-5秒钟后，即发生更好小区切换，其中4-5秒钟时间是系统设定的，在参数配置中不能修改时间长度。
因为移动通信网络结构的日益复杂，双频网络的引入，在更好小区切换中引入了分层设置的概念，该概念是基于网络覆盖的分层覆盖。

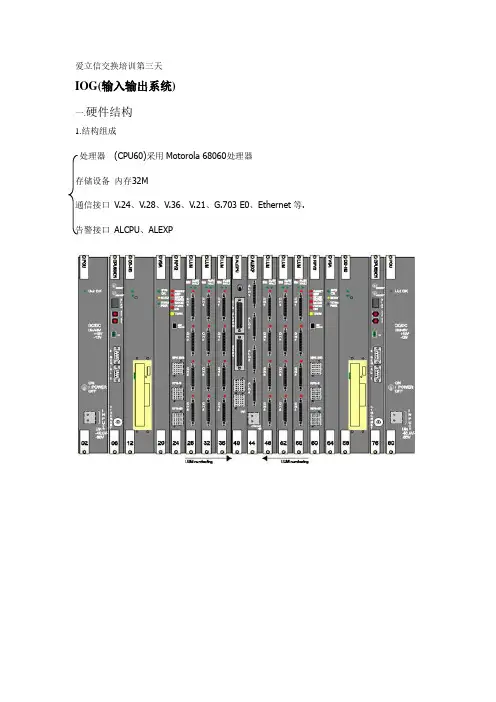

爱立信交换培训第三天IOG(输入输出系统)一.硬件结构1.结构组成处理器(CPU60)采用Motorola 68060处理器存储设备内存32M通信接口V.24、V.28、V.36、V.21、G.703 E0、Ethernet等. 告警接口ALCPU、ALEXP2.IOG的基本功能有：人机通信通过存储设备保存CP、IOG重要数据收集外部告警信息、严重告警提示提供与其它计算机系统通信的接口和协议自身维护功能STS的数据采集及输出与CP通信3..一些概念：NODE：为一个SP, 可看成为FMS+SPS ，对应与RPA SPG ：SP Group ，在SPG内最多可有16个SP(NODE) 在IOG中最多可有4个SPG, 一般配两个:SPG0负责人机通信,对系统带,日常维护(ALI)SPG1=2nd F 负责计费,统计,(DL)LINK: 在硬件对应RPA+RPB, 对应与SP(NODE),4.SPG内SP的工作方式一般一个SPG内配两个SP(NODE A/B)。
A,B的工作方式为冷备用:一侧为EX, 另一侧为SB, EX侧完成执行工作，CP只与EX 侧通信,EX侧把数据修改信息由ICB(Inter Computer Bus)传给SB侧，SB侧的工作仅为在收到信息后对自己的数据进行更新。
5.IOG的四个子系统SPS 由RPA, SP, BNA(网络接口, 负责SP-RPA和A-B)组成,完成SP-CP通信，自身维护（NODE/LINK）,故障的诊断,修复等功能，SPS的软件存在于CP和SP。
DCS 由LIU, DL组成, 包含各种通信协议(V.24等),只有DCS在CP中无对应的软件MCS 由ALI,AT组成, 完成DCS的上层管理,大量软件在CP中负责对通信接口的管理，MCS的软件存在于CP和SP。
FMS 由HD,OD,MT,FD等组成, 负责对文件的管理,FMS提供Command Log功能，FMS 的软件存在于CP和SP。
爱立信设备讲解爱立信设备的核心部件包括基站、传输设备、终端设备等。
基站是通讯网络的重要组成部分，它负责接收和发送无线信号，并将其转换为有线信号传输到核心网。
传输设备用于将信号传输到目标地点，通常采用光纤或微波等技术。
终端设备包括手机、无线网卡、路由器等，它们用于接收和发送信号。
爱立信设备在通信网络中具有重要的作用，它们可以实现高速传输和稳定连接，为用户提供优质的通信服务。
同时，爱立信设备采用先进的技术和设计，具有较低的功耗和较高的可靠性，可以满足各种复杂环境下的通讯需求。
总的来说，爱立信设备是一种先进的通讯设备，具有高性能和可靠性。
它们广泛应用于各种通信网络中，为用户提供高速传输、低功耗和稳定连接的通讯服务。
随着通讯技术的不断发展，爱立信设备将继续发挥重要作用，推动通讯网络的进一步发展和升级。
很高兴能为你介绍更多关于爱立信设备的信息。
爱立信作为一家领先的通讯技术公司，其设备在通信领域扮演着至关重要的角色。
爱立信设备的应用范围非常广泛，包括移动通信网络、固定通信网络、物联网、5G网络等。
首先，让我们来看看在移动通信领域中，爱立信设备的应用。
在移动通信网络中，爱立信的基站设备扮演着至关重要的角色。
这些基站设备通过无线信号的接收和发送，实现了用户手机和核心网之间的连接。
基站设备的关键组成部分包括天线系统、收发信机、传输系统等。
这些设备通过高效的信号处理和传输技术，为用户提供稳定快速的通信服务。
另外，爱立信设备在固定通信网络中也有着重要的应用。
固定通信网络包括有线电话、宽带接入等，而爱立信的设备可以实现这些网络中的信号传输、接收和处理等功能。
在固定通信领域，爱立信设备可以提供高速、稳定的信号传输，为用户提供优质的通信服务。
除了移动和固定通信网络，爱立信设备也在物联网中发挥着重要作用。
物联网是指各种设备和物品之间能够相互连接、通信并实现智能化控制的网络。
在物联网中，爱立信的设备可以实现对各种智能设备的连接和控制，使得这些设备能够相互通信，实现智能化的功能，并在各种场景中提升效率。
一、网元基础数据收集基站的小区数据和MO数据？1、基站数据的制作1.1 小区参数部分RLDEI:CELL=DGCBCE1, CSYSTYPE=GSM900;RLDEC:CELL=DGCBCE1, CGI=460-00-9538-5511, BSIC=60, BCCHNO=77, AGBLK=1,MFRMS=5, BCCHTYPE=NCOMB, FNOFFSET=0, XRANGE=NO;RLHPC:CELL=DGCBCE1, CHAP=1;RLCFI:CELL=DGCBCE1, CHGR=0, DCHNO=77&69&55&46&37;RLCCC:CELL=DGCBCE1, CHGR=0, SDCCH=3, CBCH=yes, TN=2;RLCHC:CELL=DGCBCE1, CHGR=0, HOP=ON,HSN=10; RLCPC:CELL=DGCBCE1, BSPWRB=45,BSPWRT=45, MSTXPWR=33;RLCXC:CELL=DGCBCE1, DTXD=ON;RLLOC:CELL=DGCBCE1, BSPWR=55, BSTXPWR=55, BSRXMIN=150, RXSUFF=150, MSRXMIN=99, MSRXSUFF=0,SCHO=On, MISSNM=3, AW=On;RLLUC:CELL=DGCBCE1, QLIMUL=55, QLIMDL=55, TALIM=61, CELLQ=high;RLLPC:CELL=DGCBCE1, PTIMHF=5, PTIMBQ=15,PTIMTA=10,PSSHF=63, PSSBQ=10,PSSTA=63;RLLFC:CELL=DGCBCE1, SSEVALSD=6, QEVALSD=6, SSEVALSI=6, QEVALSI=6,SSLENSD=8, QLENSD=10, SSLENSI=4, QLENSI=4, SSRAMPSD=5, SSRAMPSI=2;RLLDC:CELL=DGCBCE1, MAXTA=63, RLINKUP=16;RLLHC:CELL=DGCBCE1, LAYER=2, LAYERTHR=95, LAYERHYST=2, PSSTEMP=0, PTIMTEMP=0;RLIHC:CELL=DGCBCE1, IHO=OFF, MAXIHO=3, TMAXIHO=6, TIHO=10,SSOFFSETULP=0,SSOFFSETDLP=0, QOFFSETULP=0, QOFFSETDLP=0;RLSSC:CELL=DGCBCE1, ACCMIN=104, CCHPWR=33, CRH=4, DTXU=1, NCCPERM=6,RLINKT=16, MBCR=0;RLSBC:CELL=DGCBCE1, CB=NO, ACC=CLEAR, MAXRET=4, TX=12, ATT=yes,T3212=10,CBQ=high, CRO=0, TO=0, PT=0;RLPCC:CELL=DGCBCE1, SSDES=88, INIDES=70, SSLEN=5, INILEN=2,PMARG=6,QLEN=10,LCOMPUL=50, QCOMPUL=50, REGINT=1, DTXFUL=5;RLBCC:CELL=DGCBCE1, SDCCHREG=On, SSDESDL=95, SSLENDL=4, LCOMPDL=20,QCOMPDL=60, QLENDL=8, REGINTDL=1, BSPWRMINN=35;RLBCI:CELL=DGCBCE1;RLSLC:CELL=DGCBCE1, LVA=29, ACL=A1, CHTYPE=TCH, CHRATE=FR;RLSLC:CELL=DGCBCE1, LVA=18, ACL=A2, CHTYPE=SDCCH;RLSLC:CELL=DGCBCE1, LVA=1, ACL=A1, CHTYPE=BCCH;RLSLC:CELL=DGCBCE1, LVA=0, ACL=A2, CHTYPE=CBCH;RLIMC:CELL=DGCBCE1,INTAVE=6, LIMIT1=4, LIMIT2=8,LIMIT3=15, LIMIT4=25;RLLCC:CELL=DGCBCE1,CLSLEVEL=20,CLSACC=40,HOCLSACC=On,RHYST=75,CLSRAMP=16;RLLCI:CELL=DGCBCE1;1.2 MSC上的定义在MSC上的定义主要是为了让MSC知道这个小区的CGI和所属的BSCMGCEI:CELL=H21HBI1,CGI=460-00-9555-10314,BSC=BSC1;！BSC ：这个参数的值可以用指令MGBSP：BSC=ALL查询MGCEC:CELL=H21HBI1,CO=4,RO=1,EA=1;RLMFC:CELL=H21HBI1,MBCCHNO=77&76&86&68&82&80&545&560, LISTTYPE=IDLE，MRNIC; ! LISTTYPE ：待机时为IDLE，通话时为ACTIVE1.3 相邻关系定义测量频点（测量频点就是相邻小区的BCCHNO）：RLMFE:CELL=H21HBI1,MBCCHNO=ALL,MRNIC;RLMFC:CELL=H21HBI1,MBCCHNO=76&86&68&82&80&545&560,MRNIC;定义相邻关系时会有以下几种不同的情况：1、同一BSCRLNRI:CELL=H21HBI1,CELLR=H21HBI2;RLNRC:CELL=H21HBI1,CELLR=H21HBI2,CS=YES,CAND=BOTH,KHYST=3,KOFFSETP=0,LHYST=3, LOFFSETP=0,TRHYST=2,TROFFSETP=0,AWOFFSET=5,BQOFFSET=5,HIHYST=5,LOHYST=3,OFFSETP=0;2、同一MSC，不同BSCRLNRI:CELL=H21HBI1,CELLR=H22LCW2;RLNRC:CELL=H21HBI1,CELLR=H22LCW2,CS=NO,CAND=BOTH,KHYST=3,KOFFSETP=0,LHYST=3,LOF FSETP=0,TRHYST=2,TROFFSETP=0,AWOFFSET=5,BQOFFSET=5,HIHYST=5,LOHYST=3,OFFSETP=0; RLDEI:CELL=H22LCW2,CSYSTYPE=DCS1800,EXT;RLDEC:CELL=H22LCW2,CGI=460-00-9561-9832,BSIC=62,BCCHNO=545;RLLOC:CELL=H22LCW2,BSPWR=54,BSTXPWR=54,BSRXMIN=150,BSRXSUFF=150,MSRXMIN=99,MSRX SUFF=0,SCHO=ON,MISSNM=3,AW=ON,EXTPEN=ON;RLCPC:CELL=H22LCW2,MSTXPWR=33;RLLHC:CELL=H22LCW2,LEVEL=3,LEVHYST=2,PSSTEMP=0,PTIMTEMP=0,FASTMSREG=OFF;3、不同MSCRLNRI:CELL=H21HBI1,CELLR=H32QBI2,SINGLE;! SINGLE 表示不是同一MSCRLNRC:CELL=H21HBI1,CELLR=H32QBI2,CS=NO,CAND=BOTH,KHYST=3,KOFFSETP=0,LHYST=3,LOF FSETP=0,TRHYST=2,TROFFSETP=0,AWOFFSET=5,BQOFFSET=5,HIHYST=5,LOHYST=3,OFFSETP=0; 同样，以下部分有可能已经定义，注意查现网数据：RLDEI:CELL=H32QBI2,CSYSTYPE=DCS1800,EXT;RLDEC:CELL=H32QBI2,CGI=460-00-9560-9732,BSIC=62,BCCHNO=545;RLLOC:CELL=H32QBI2,BSPWR=54,BSTXPWR=54,BSRXMIN=150,BSRXSUFF=150,MSRXMIN=99,MSRX SUFF=0,SCHO=ON,MISSNM=3,AW=ON,EXTPEN=ON;RLCPC:CELL=H32QBI2,MSTXPWR=33;RLLHC:CELL=H32QBI2,LEVEL=3,LEVHYST=2,PSSTEMP=0,PTIMTEMP=0,FASTMSREG=OFF;最后由于不在同一MSC，所以还要在MSC定义相邻小区的CGI和所属的MSC：MGOCI:CELL=H32QBI2,CGI=460-00-9560-9732,MSC=HZCMSC;以上的几个部分（小区参数、相邻关系、MSC的定义）其实都可以在CNA里面定义，这样做会更方便些。
一、GSM入门基础目的：了解网元的基本概念及其作用熟悉有关专业术语了解GMCC现有的网络结构了解移动通信的基本无线原理熟悉无线数字信道1．网元的概念及其作用`GSM系统模型1.1专业术语解释SS——SWITCHING SYSTEMBSS——BASE STATION SYSTEMOMC——OPERATION AND MAINTENANCE CENTRAL OSS——OPERATION AND SUPPORT SYSTEM ISDN——INTEGRATED SERVICE DIGITAL NETWORK PLMN——PUBLIC LAND MOBILE SYSTEMHPLMN——HOME PUBLIC LAND MOBILE SYSTEM PSTN——PUBLIC SWITCHED SYSTEMHLR——HOME LOCATION REGISTERVLR——VISITOR LOCATION REGISTERMSC——MOBILE SERVICES SWITCHING CENTER AUC——AUTHENTICATION CENTEREIR——EQUIPMENT IDENTITY REGISTER GMSC——GATEWAY MOBILE SERVICES SWITCHING CENTER GIWU——GSM INTERWORKING UNITSC——SERVICE CENTERSMS-GMSC——SHORT MESSAGE SERVICE GATEWAY MSC SMS—IWMSC——SHORT MESSAGE SERVICE INTER WORKING MSC BGW——BILLING GATEWAYBSC——BASE STATION CONTROLLERRBS——RADIO BASE STATIONBTS——BASE TRANSCEIVER STATIONMS——MOBILE STATIONLA——LOCATION AREAMIN——MOBILE INTELLIGENT NETWORKSSP——SERVICE SWITCHING POINTSCP——SERVICE CONTROL POINTSSF——SERVICE SWITSHING FUNCTIONSCF——SERVICE CONTROL FNNCTIONGPRS——G ENERAL PACKET RADIO SERVICE1.2 GSM基本上可分为两部分：交换系统（SS）和基站系统（BSS）（1）、交换系统（SS）交换系统包括下列功能单元:移动业务交换中心(MSC)拜访位置寄存器(VLR)归属位置寄存器(HLR)鉴权中心(AUC)设备识别寄存器(EIR)入口移动交换中心(GMSC)●MSC：一个MSC控制多个基站控制器，它控制移动用户自、至PSTN、ISDN、PLMN、公用数据网的呼叫。
移动汇接和网络入口功能都由MSC来实现。
A．控制通话的建立，监视和拆除。
B．计费和其它功能。
C.引入SSF和GPRS之后，MSC实现SSP的功能和GPRS的数据交换。
●VLR：是一个动态数据库，它包含了当前位于相应的MSC服务区的全部MS的有关信息（IMSI码和位置信息LAI，MS的状态）。
VLR还包括当前的MSC中该MS的更为详细的位置信息。
●GMSC：与外界网络的联接的关口局。
（GATE WAY－网关或门道交换局），提供CME20、PLMN网络与其它通信网间的链路。
具有为呼叫查询、选接呼叫路由的功能。
●HLR：寄存用户的鉴约信息，如补充业务、鉴权参数，此外还有MS的位置信息（MS所在的MSC/VLR的指针）和IMSI，ISDN码等。
●AUC：与HLR相连，是向HLR提供出于安全原因而使用的鉴权参数和密钥。
即三参数组。
3 TRIPLET：Kc+ RAND+ SERS，在每次登记、呼叫建立尝试、位置更新以及补充业务的激活、去活、删除之前均需要鉴权。
●EIR：用户侧的移动台包括两部分，一部分是用户识别卡（SIM），它寄存用户的签约信息。
没有SIM卡，MS不能接入GSM网络，但是当用于紧急业务时除外。
另一部分是用户设备（即话机，也可以使用另一个话机），这样为防失窃，系统配置了EIR，用来检验设备的合法性，可以禁止末经批准的话机设备使用。
用户权与用户设备是分开的，用户设备只是一台有权收发信机，用户可以买卡租机，这也是一种新的业务。
三种名单：白名单---合法设备，包括已分配可参与运营的GSM各国的所有设备识别序列号码。
黑名单---非法设备，包括所有应禁用的设备识别码。
灰名单---故障设备，包括有故障的及未经型号认证的移动台设备，由网络运营者决定。
（2）、基站系统（BSS）基站系统由以下两个部分组成1）、基站控制器（BSC）BSC控制一组基站，其任务是管理无线网络，即管理无线小区及其无线信道，并提供基站至MSC之间的接口。
无线设备的操作和维护，移动台的业务过程。
2）、无线基站（RBS）RBS用来提供移动台与系统的无线接口，主要由无线收发信机构成。
处理在称作“蜂窝小区”（简称小区）范围内的话务，一个基站能控制一个或几个“小区”，移动通信的地理覆盖区是一个个小区组合而成的，由于在移动通信存在大量的基站，故需要对基站的小区进行编号，以便识别和管理。
1.3 网络接口与协议（1）、Um 移动台与基站之间的接口。
（2）、A-bis 基站与BSC之间的接口。
（3）、A接口 BSC与MSC之间的接口。
（4）、B接口 MSC与VLR之间的接口。
（5）、C接口 MSC与HLR之间的接口。
（6）、D接口 HLR与VLR之间的接口。
（7）、E接口 MSC与MSC之间的接口。
（8）、F接口 MSC与EIR之间的接口。
（9）、G接口 VLR与VLR之间的接口。
1.4．几个区域的基本概念（1）、小区（CELL）：小区是交换机业务区的最小单元，它是基站的一个扇形天线所覆盖的区域。
而一个基站覆盖的所有小区称为基本小区。
一个BSC 可以带512个小区。
（2）、位置区（LA）：若干个基本小区组成一个位置区。
一个BSC可以由一个或多个位置区组成，一个位置区可以跨域一个或多个BSC，但只归属于一个MSC。
（3）、MSC的服务区：由MSC所管辖的区域称为MSC服务区，它是由若干个位置区组成，因此为便于识别管理，位置区也要进行编号。
（4）、公用陆地移动通信网（PLMN）：是指一家公司负责经营的移动通信业务区域，一般由若干个服务区（移动本地网）组成，由于网内存在若干个MSC，故MSC的服务区也应进行编号，以便识别和管理。
2．移动通信的无线基本原理2.1几种无线接入方式：（1）、FDMA（FREQUENCE DIVIDE MULTIPLE ADRESS）：频分多址，在模拟蜂窝移动系统上就应用这种技术。
（2）、TDMA（TIME DIVIDE MULTIPLE ADRESS）：时分多址，目前的GSM数字移动移动系统应用于此种技术。
具体是指：每一频带上有8个时隙，最多可有8个移动用户使用同一频带，因为它们使用不同的时隙。
（3）、CDMA（CODE DIVIDE MULTIPLE ADRESS）：码分多址。
CDMA是以不同的代码序列实现通信的。
以往的蜂窝系统对邻接小区必须提供不同的频率配置，而CDMA则可重复使用所有小区全部频谱，或者说所有小区使用同一无线信道传送不同的信息。
其基本原理是使用一组正交的伪随机噪声序列（简称伪码），通过相关处理实现多客户共享频率的同时入网接续的功能。
因此CDMA技术是最有效的频率复用技术。
2.2 GSM数字移动无线系统的分类：（1）、GSM900,其技术参数：频段：上行：（890～915）MHz，移动台发。
下行：（935～960）MHz，移动台收。
频带宽度：25 MHz。
上，下行频率间隔：45 MHz。
载频间隔：200KHz频点：25 MHz/200K Hz=125，共124个频点。
通信方式：全双工信道分配：每载频8个时隙，含8个全速率信道，16个半速率信道。
每个时隙信道速率：22.8 Kbit/s信道总速率：270 Kbit/s调制方式：GMSK（高斯滤波最小频移键控。
），这是一种数字调制方式即要发送的信息是数字的。
它可以是数据或数字化话音。
该调制可以看作是一相位调制器。
载频相位的变化将随送入调制器的信息比特而定。
在一个突发脉冲串的时间内，GMSK具有恒定包络调制的特性。
为了在改变相位时仍得到平滑的曲线形状，基带信号经过高斯带通滤波器的滤波。
采用GMSK方式能得到比普通MSK更窄的带宽，但这样做的代价是降低了对噪声的抵抗能力。
接入方式：TDMA。
话音编码：RPE-LPC 13Kbit/s规则脉冲激励线性预测编码。
分集接收：分集的方法有空间分集、频率分集、极化分集、角度分集时间分集和分量分极分集等多种。
空间分集：即天线空间分集。
利用两付接收天线，独立接收同一信号，当合成来自两付天线的信号时，衰弱的程度能被减小。
三线间的距离应使两天线上信号之间的相关性很小。
在GSM900MHz频段，天线间距为4m～6m时，可得到6db左右的增益，效果最好。
跳频实质上是频率分集。
跳频每秒217跳，交错信道编码，自适应均衡。
（2）、DCS1800频段：上行：（1710～1785）MHz，移动台发。
下行：（1805～1880）MHz，移动台收。
频带宽度：75 MHz。
上，下行频率间隔：95 MHz。
载频间隔：200KHz频点：75 MHz/200KHz=375，共374个频点。
（3）、PCS1900频段：上行：（1850～1910）MHz，移动台发。
下行：（1930～1990）MHz，移动台收。
频带宽度：60MHz。
上，下行频率间隔：80MHz。
载频间隔：200KHz。
频点：60MHz/200KHz=300，共299个频点。
2.3数字传输和信号处理1)、时分多址（TDMA）每载频共分8个时隙，即为8个信道。
总信道数为124×8＝992个信道。
124个频点中包含了联通，邮电GSM和TACS。
在GSM中,无线路径上传输的是编码后的数字话音，与模拟话音不同，数字话音是不连续的信号，可采用时分的方式传送，所以，在GSM中，无线路径上采用的是时分多址(TDMA)方式。
每一个载频上有8个时隙，每一个时隙相当于模拟系统中的一个信道，可提供一个移动台通话，最多可有8个移动用户使用同一频点，他们使用不同的时隙。
2)、频率分组方案原因：同一小区内的频点不能太近，否则邻频干扰大；另一方面，相邻小区的频率不能一样否则同频干扰大，所以这些频率必须合理安排，目前使用的分组方案有三个：21/7——适用于TACS，复用因数大，同一区域的复用次数少。
12/4——适用于GSM的正常小区。
