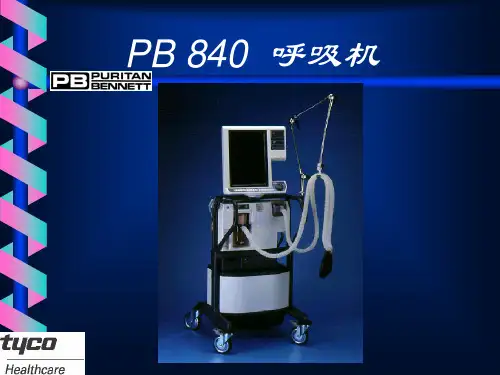

PB840呼吸机参数

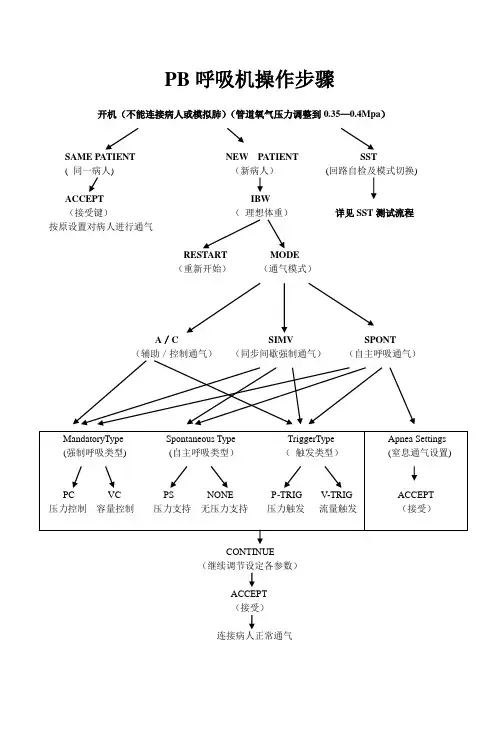

PB840呼吸机操作步骤
开机（不能连接病人或模拟肺）（管道氧气压力调整到0.35—0.4Mpa ）
SAME PATIENT NEW PATIENT SST ( 同一病人)
（新病人） (回路自检及模式切换) ACCEPT IBW
（接受键） （ 理想体重） 详见SST 测试流程 按原设置对病人进行通气
RESTART MODE （INV ASIVE ） （NIV ） （重新开始） （通气模式） （有创） （无创）
A ／C SIMV SPONT
（辅助／控制通气） （同步间歇强制通气） （自主呼吸通气） CONTINUE
（继续调节设定各参数） ACCEPT （接受）
连接病人正常通气
SST 单项测试结果
在SST 自检结束后，SST 状态显示屏将显示所有单项测试结果及整个SST 测试结果。

如SST 完全测试通过即无任何ALERT 、FAILURE 信息，轻触EXIT SST （退出SST ）键，再按ACCEPT （接受键）。

呼吸机重新启动。

呼吸机通过通电自检后显示设置屏幕，操作者可对通气参数进行设置或确认。

SST 全部测试结果。

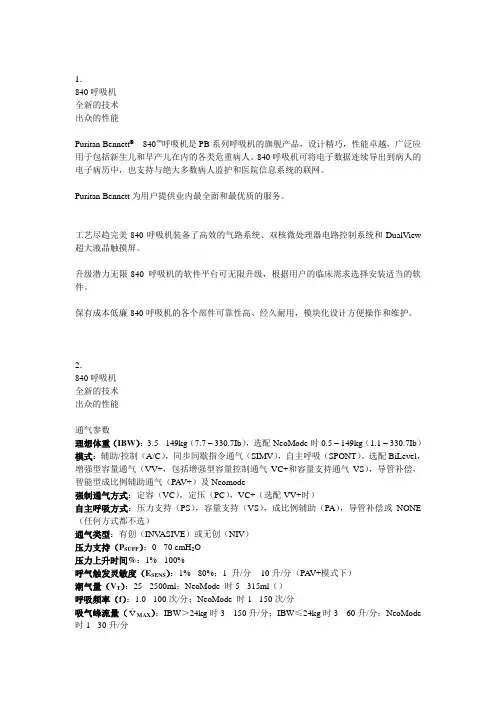

1．840呼吸机全新的技术出众的性能Puritan Bennett®840™呼吸机是PB系列呼吸机的旗舰产品，设计精巧，性能卓越，广泛应用于包括新生儿和早产儿在内的各类危重病人。

840呼吸机可将电子数据连续导出到病人的电子病历中，也支持与绝大多数病人监护和医院信息系统的联网。

Puritan Bennett为用户提供业内最全面和最优质的服务。

工艺尽趋完美-840呼吸机装备了高效的气路系统、双核微处理器电路控制系统和DualView 超大液晶触摸屏。

升级潜力无限-840呼吸机的软件平台可无限升级，根据用户的临床需求选择安装适当的软件。

保有成本低廉-840呼吸机的各个部件可靠性高、经久耐用，模块化设计方便操作和维护。

2．840呼吸机全新的技术出众的性能通气参数理想体重（IBW）：3.5 - 149kg（7.7 – 330.7Ib），选配NeoMode时0.5 – 149kg（1.1 – 330.7Ib）模式：辅助/控制（A/C），同步间歇指令通气（SIMV），自主呼吸（SPONT）。

选配BiLevel，增强型容量通气（VV+，包括增强型容量控制通气VC+和容量支持通气VS），导管补偿，智能型成比例辅助通气（PA V+）及Neomode强制通气方式：定容（VC），定压（PC），VC+（选配VV+时）自主呼吸方式：压力支持（PS），容量支持（VS），成比例辅助（PA），导管补偿或NONE （任何方式都不选）通气类型：有创（INV ASIVE）或无创（NIV）压力支持（P SUPP）：0 - 70 cmH2O压力上升时间%：1% - 100%呼气触发灵敏度（E SENS）：1% - 80%；1 升/分- 10升/分（PA V+模式下）潮气量（V T）：25 - 2500ml；NeoMode 时5 - 315ml（）呼吸频率（f）：1.0 - 100次/分；NeoMode 时1 - 150次/分吸气峰流量（V MAX）：IBW＞24kg时3 - 150升/分；IBW≤24kg时3 - 60升/分；NeoMode 时1 - 30升/分流量波形：方波或递减波平台时间（T PL）：0.0 – 2.0秒吸气压力（P I）：5 – 90cmH2O更改呼吸频率时的时间恒量：吸气时间（T I），I:E，或呼气时间（T E）吸气时间（T I）：0.2 – 8秒I:E：≤1:299 – 4.00:1呼气时间（T E）：≥0.2秒触发方式：压力（P TRIG）或流量（V TRIG，Flow-by®流量触发）压力触发灵敏度（P SENS）：0.1 – 20 cmH2O（PEEP之下）流量触发灵敏度（V SENS）：0.2 – 20升/分，NeoMode时0.1 – 10升/分O2%：21% - 100%PEEP：0 - 45 cmH2O窒息通气：强制通气方式–定容（VC）或定压（PC）窒息通气流量波形：方波或递减波窒息通气峰流量：IBW＞24kg时3 - 150升/分；IBW≤24kg时3 - 60升/分窒息通气吸气压力（PI）：5 – 90cmH2O窒息通气吸气时间（T I）：0.2 – 8秒窒息时间间隔（T A）：10 – 60秒窒息通气频率（f）：2.0 – 40次/分窒息通气O2%：21% - 100%窒息通气I:E：≤1.00:1窒息通气呼气时间（T E）：≥0.2秒管路断开灵敏度（D SENS）：20% - 95%，NIV时关闭（OFF）湿化类型：人工鼻（HME），非加热呼气管路，或加热呼气管路湿化器容量：100 – 1000ml病人管路类型：儿童，成人或新生儿（NeoMode）SmartAlert™报警系统（报警限调节范围）气道压力过高（↑P CIRC）：7 - 100 cmH2O呼出每分通气量过高（↑V E TOT）：0.1 – 99.9L或关闭（OFF）呼出潮气量过高（↑V TE）：50 -3000ml或关闭（OFF）；NeoMode时5 – 300ml或关闭（OFF）呼吸频率过快（↑f TOT）：10 -100次/分或关闭强制吸入潮气量过高（↑V TI MAND）强制呼出潮气量过低（↓V TE MAND）：5 – 2500ml或关闭，NeoMode时1 – 300ml或关闭呼出每分通气量过低（↓V E TOT）：0.05 - 60.0L，NeoMode时0.01 – 10.0L或关闭自主呼吸呼出潮气量过低（↓V TE SPONT）：5 – 2500ml或关闭，NeoMode时1 – 300ml或关闭吸气压力过低（↓P PEAK）（VC+和NIV时）监测参数呼吸方式：显示每次呼吸的方式（控制、辅助或自主呼吸）和时相（吸气相或呼气相）输送O2%呼气末压力（PEEP）吸气末压力（P I END）呼出每分通气量（V E TOT）呼出潮气量（V TE）吸入潮气量（V TI）（只在NIV时）强制吸入潮气量（V TI MAND）（只在VC+时）I:E气道峰压（P PEAK）平均气道压（P MEAN）自主呼吸每分通气量（V E SPONT）总呼吸频率（f TOT）浅快呼吸指数（f/V T）自主呼吸吸气时间（T I SPONT）T I/T TOT顺应性均值（C PA V）（只在PA V+时）顺应性均值的倒数cm/L（E PA V）（只在PA V+时）动态内源性PEEP（PEEP I）（只在PA V+时）病人气道阻力（总阻力与人工气道阻力的差）（R PA V）（只在PA V+时）病人+人工气道阻力（R TOT）（只在PA V+时）自主呼吸吸入潮气量（V TI SPONT）（只在PA V+时）基于IBW的f/V T（f/V T/kg）（只在PA V+时）病人呼吸功（Joules/L）（WOB PT）（只在PA V+时）总呼吸功（WOB TOT）（只在PA V+时）吸气负压（NIF）P0.1或闭合压（P100）肺活量（VC）动态顺应性（C DYN）动态阻力（R DYN）呼气峰流量（PEF）呼气末流量（EEF）自主呼吸峰流量（PSF）波形监测压力-时间曲线，流量-时间曲线，容量-时间曲线，压力-容量环，或流量-容量环。

PURITAN BENNETT840 新生儿、儿童、成人呼吸机操作手册版权声明800 系列，840 Dudview ，SandBox . SmartAlert , Flow-by 及7250 , 740 . 760 , EasyNeb 均为万灵科公司的注册商标，万灵公司拥有其包括版权在内的所有权利，800 系列呼吸机系统（包括840 呼吸机）均由万灵科公司采用其独家技术制造，其中包括多项美国专利及国外专利，它们是4 , 954，799；5 , 161 , 525；5 , 271 , 389；5，301，921 ；5 , 319 , 540；5 , 33，807；5, 368 . 019 及5 , 390 , 666 。

本手册中所包含的信息内容由万灵科公司独家拥有，未经允许不得翻制。

万灵科公司可在任何时候，不经提示对该手附进行修改和再版。

您须确信您拥有的是万灵科公司最近版本的手册；此若您有任何疑问，请与万灵科技术出版部门联系。

尽管本手册信息内容准确，但仍不能取代专业的判断。

本公司呼吸机必须由经培训的专业人员操作和维修。

万灵科须承担有关呼吸机本身及其使用的责任，并将提供有限责任担保。

未经事先通知，该手册中的任何内容不得以任何方式限制、禁正万灵科公司对其的修改；不得以任何方式改变包括软件在内的任何设备。

未经公司任何书面同意，万灵科公司没有义务向呼吸机使用者和拥有者提供任何其中所载设备（包括软件在内）的修改。

定义该手册使用以下这些特殊指示以表达其特定的含义；______________________________________________________________________________警告指明该状态病人或呼吸机操作者处于危险的情况。

______________________________________________________________________________小心指明该状态可使呼吸机损坏。

840技术参数一、主要技术参数:1、通气模式:(1)辅助/控制(A/C)①容量控制(VCV)②压力控制(PCV)2、同步间歇强制通气(SIMV):容控型SIMV，压控型SIMV3、自主呼吸(SPONT)①压力支持(PSV)②持续气道正压通气(CPAP)，持续气道正压通气+压力支持(CPAP+PSV)(4)无创通气(NIV) ▲(5)双水平气道正压通气(Bi-Level)和压力释放通气(APRV)4、参数设置:呼吸机可以根据病人体重自动设置呼吸机工作参数、报警参数、窒息后备通气参数，方便医生快速操作。

▲(1)潮气量:25~2500ml(容控时)(2)呼吸频率:1~100/min(A/C和SIMV模式)(3)吸气压力:5~90cmH2O(4)支持压力:0~70cmH2O(5)呼气末正压:0~45cmH20(6)峰值流速:3~150.L/min(7)压力触发:0.1~20cmH2O(8)流速触发:0.2~20 L/min(9)吸气时间:0.2~30s(10)平台时间:0.0~2.0s(11)呼气时间:0.2~59.8s(12)吸呼比:1:299~149:1(13)氧气浓度:21%~100%(14)容控时可调流量波形:方波、递减波(15)压控时可设定呼吸定时光柱条:可选择固定吸气时间、呼气时间或吸呼比(16)窒息报警时间间隔:10~60s，窒息后备通气双向自动转换(17)流量加速百分比:1~100%，可避免压力过冲，或加速气体弥散(18)脱管灵敏度:20~95%，适合于无创通气(鼻、面罩)和无气囊气管插管▲(19)呼气灵敏度:1~80%，调节病人在自主呼吸时吸气时间，使病人更感舒适5、监测项目:▲(1)12”中文彩色触摸显示屏，设置与监测界面分屏显示，互不冲突、不限盖，屏幕可上下左右不同角度转动，方便各个角度观察，显示屏可与主机分离，可上吊塔(2)具有压力、流速、容量波形，向量环等的监测和实时显示，呼吸波形中吸气、呼气、自主呼吸、吸气暂停以4种不同颜色标记(3)压力、容量和时间参数:自主呼出潮气量、自主分钟通气量，浅快呼吸指数，Ti/Ttotal等(4)肺力学参数:肺顺应性、气道阻力、内源性PEEP总PEEP6、其它功能:▲(1)吸入、呼出端都有可重复消毒式细菌过滤器，呼出端还有加热功能，防止交叉感染(2)智能分级警报系统，能提示报警信息、产生报警的原因并提供故障排除(3)吸气阀:双比例电磁阀(4)呼气阀:电磁式主动呼气阀，在吸气相允许主动性呼气，减少人机对抗▲(5)流量传感器:内置式高精度晶体热膜式，非外置式，非消耗品，无需消毒和经常定标▲(6)供气方式:非涡轮供气系统，可选配压缩机或连接中心供气(7)具备系统顺应性补偿(8)具有自动漏气补偿功能，最大可补偿65L/Min(9)有后备电源二、呼吸机配置清单840呼吸机(单台配置)序号名称数量单位1 VENTILATOR 1 台呼吸机主机2 CART 1 台专用台车3 HUMIDIFIER 1 套湿化器4 Humidification Chamber 1 个湿化罐5 PATIENT CIRCUIT 1 套病人管道6 TEST-LUNG 模拟肺1个7 快捷操作卡1 张。
