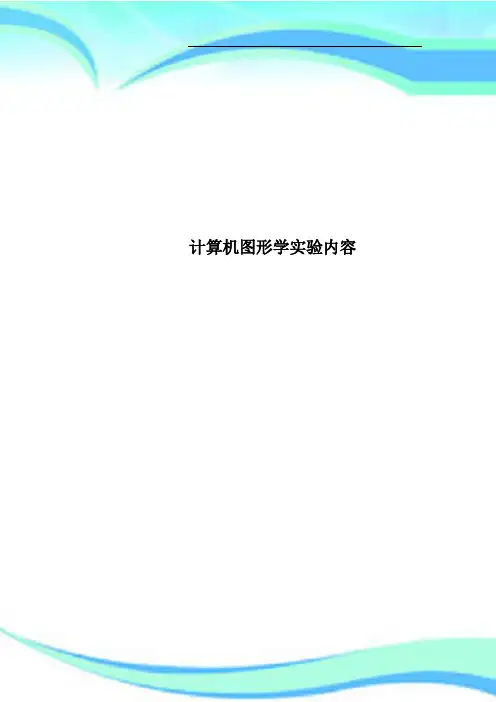

计算机图形学实验内容汇总

一、实验目的根据曲线和曲面的基础知识和常用曲线的数学基础，对其算法进行程序设计，验证算法的正确性，并通过程序结果加深对常用曲线数学模型的理解。

二、实验任务1．抛物线程序设计；2．Hermite 曲线程序设计；3．Bezier曲线的算法实现；4．B样条曲线的程序设计三、实验内容和实验步骤任务一：抛物线程序设计实现抛物线算法的C语言程序段如下：（工程名：parabola）Par(int xs,int ys,int xm,int ym,int xe,int ye) //已知起点、中点和终点三个控制点的坐标{double t,dt,ax,ay,bx,by,cx,cy;int n,i;ax=xe-2*xm+xs;ay=ye-2*ym+ys;bx=2.0*(xm-xs);by=2.0*(ym-ys);cx=xs; cy=ys;n=sqrt(ax*ax+ay*ay);n=sqrt(n*100.0);moveto(xs,ys);dt=1.0/n; t=0;for (i=0;i<=n; i++){lineto((int)(ax*t*t+bx*t+cx),(int)( ay*t*t+by*t+cy));t=t+dt;}lineto(xe,ye);}读者可以根据上述抛物线程序设计，写出抛物线参数样条曲线的程序。

任务二：Hermite 曲线程序设计P(t)=FB=TMB=[ t3 t2 t 1 ]程序设计时只考虑二维图形的显示，其代数形式为：x(t)=TMBx ， Bx =[ P0x P1x R0x R1x]Ty(t)= TMBy ， By =[ P0y P1y R0y R1y]T所以，只要给出Hermite曲线的起点坐标（P0x，P0y），终点坐标（P1x，P1y），以及起点处的切矢量（R0x，R0y）和终点处的切矢量（R1x，R1y），参数变量t在[0，1]的范围内分别取0.01，0.02，…，1，步长为0.01，取100个点，分别求出P(t)=[ x(t)，y(t)]，在计算机屏幕上显示出每个坐标点，即可绘出Hermite曲线。

计算机图形学实验报告4一、实验目的本次计算机图形学实验旨在深入了解和掌握计算机图形学中的一些关键概念和技术，通过实际操作和编程实现，提高对图形生成、变换、渲染等方面的理解和应用能力。

二、实验环境本次实验使用的软件环境为_____，编程语言为_____，硬件环境为_____。

三、实验内容1、二维图形的绘制使用基本的绘图函数，如直线、矩形、圆形等，绘制简单的二维图形。

通过设置线条颜色、填充颜色等属性，增强图形的表现力。

2、图形的几何变换实现图形的平移、旋转和缩放操作。

观察不同变换参数对图形的影响。

3、三维图形的生成构建简单的三维模型，如立方体、球体等。

应用光照和材质效果，使三维图形更加逼真。

四、实验步骤1、二维图形的绘制首先，在编程环境中导入所需的图形库和相关模块。

然后，定义绘图窗口的大小和坐标范围。

接下来，使用绘图函数按照指定的坐标和参数绘制直线、矩形和圆形。

最后，设置图形的颜色和填充属性，使图形更加美观。

2、图形的几何变换对于平移操作，通过修改图形顶点的坐标值来实现水平和垂直方向的移动。

对于旋转操作，根据旋转角度计算新的顶点坐标，实现图形的绕中心点旋转。

对于缩放操作，将图形的顶点坐标乘以缩放因子，达到放大或缩小图形的效果。

3、三维图形的生成首先，定义三维模型的顶点坐标和三角形面的连接关系。

然后，设置光照的位置、颜色和强度等参数。

接着，为模型添加材质属性，如颜色、反射率等。

最后，使用渲染函数将三维模型显示在屏幕上。

五、实验结果与分析1、二维图形的绘制成功绘制出了各种简单的二维图形，并且通过颜色和填充的设置，使图形具有了更好的视觉效果。

例如，绘制的矩形和圆形边缘清晰，颜色鲜艳，填充均匀。

2、图形的几何变换平移、旋转和缩放操作都能够准确地实现，并且变换效果符合预期。

在旋转操作中，发现旋转角度的正负会影响旋转的方向，而缩放因子的大小直接决定了图形的缩放程度。

3、三维图形的生成生成的三维模型具有一定的立体感和真实感。

计算机图形学实验报告实验一 3D模型的加载、渲染与三维操作学院：专业班级：指导老师：学号：姓名：完成日期：目录一、实验目的 (3)二、使用的工具软件及环境 (3)三、实验内容 (3)四、实验步骤 (3)五、思考 (12)一、实验目的1、掌握在Microsoft Visual Studio环境中使用OpenGL、GLUT 和GLUI；2、了解计算机图形学固定流水线；3、了解OpenGL编程基础；4、掌握三维观察的数学表达和程序实现；5、掌握多边形网格的绘制；二、使用的工具软件及环境Microsoft Visual Studio 2010、OpenGL、Glut、Glui三、实验内容1、在VS 2010中配置OpenGL环境；2、编译简单的GLUT程序；3、编译GLUI源代码，并在调试模式下执行6个示例程序；4、在给定的工程中添加绘制简单几何体的代码；5、在给定的工程中添加读取、绘制三维模型的代码；6、在给定的工程中添加旋转、平移和缩放的控制代码；四、实验步骤1、安装Microsoft Visual Studio软件版本选择：Microsoft Visual Studio 2010以上版本2、VS2010中配置GLUT1)下载GLUT。

Windows环境下的GLUT下载地址：/resources/libraries/glut/glutdlls37be ta.zip2)将下载的压缩包解开，将得到5个文件：glut.h、glut.lib、glut32.lib、glut.dll、glut32.dll。

3)将glut.h放到"%WinDir%\ProgramFiles(x86)\Microsoft SDKs\Windows\v7.0A\Include\gl\"文件夹中。

4)将glut.lib和glut32.lib放到"%WinDir%\ProgramFiles(x86)\Microsoft Visual Studio 10.0\VC\lib\"文件夹中。

计算机图形学实验指导书袁科计算机技术实验中心目录实验一实现DDA、中点画线算法和Bresenham画线算法 (24)实验二实现Bezier曲线 (25)实验三实现B样条曲线 (26)实验四实现多边形填充的边界标志算法 (27)实验五实现裁剪多边形的Cohen-Sutherland算法 (28)实验六二维图形的基本几何变换 (30)实验七画图软件的编制 (31)实验一实现DDA、中点画线算法和Bresenham画线算法【实验目的】1、掌握直线的多种生成算法；2、掌握二维图形显示原理。

【实验环境】VC++6.0/ BC【实验性质及学时】验证性实验，2学时，必做实验【实验内容】利用任意的一个实验环境，编制源程序，分别实现直线的三种生成算法，即数字微分法(DDA)、中点画线法以及Bresenham画线算法。

【实验原理】1、数字微分法(Digital Differential Analyzer，DDA)算法思想：基于直线的微分方程来生成直线。

ε=1/max(|△x|,|△y|)max(|△x|,|△y|)=|△x|，即|k|≤1 的情况：max(|△x|,|△y|)=|△y|，此时|k|≥1：2、中点画线法算法思想：每次在最大位移方向上走一步，另一方向是否走步取决于误差项的判断。

3、Bresenham画线算法算法思想：其基本思想同中点算法一样，即每次在最大位移方向上走一步，而另一个方向是否走步取决于误差项的判断。

【实验要求】1．上交源程序；2．上交实验报告，实验报告内容如下：(1) 实验名称(2) 实验目的(3) 算法实现的设计方法及程序流程图(4) 程序结果分析【分析与思考】(1) 上述所阐述的三个算法，其基本算法只能适用于直线的斜率(|K|<=1) 的情形，如何将上述算法进行推广，使其能够处理任意斜率的直线？(2) 计算机显示屏幕的坐标圆心在哪里，与我们平时的习惯有什么差异，如何协调二者？实验二 实现Bezier 曲线【实验目的】1、掌握Bezier 曲线的定义；2、能编程实现N 次Bezier 曲线的绘制与显示。

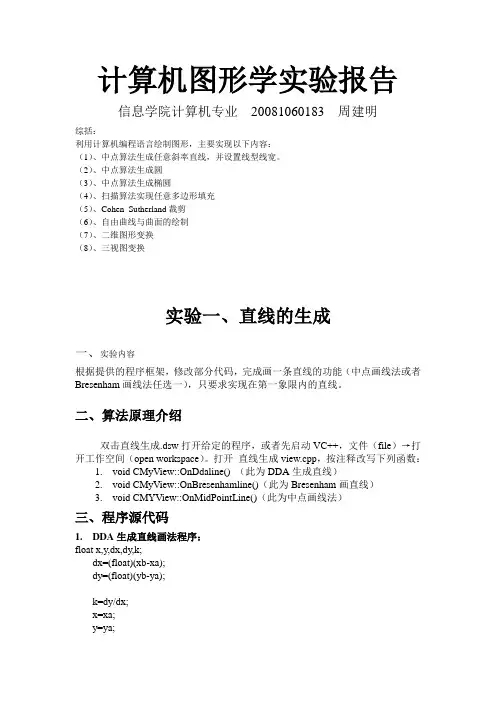

计算机图形学实验报告信息学院计算机专业20081060183 周建明综括：利用计算机编程语言绘制图形，主要实现以下内容：（1）、中点算法生成任意斜率直线，并设置线型线宽。

（2）、中点算法生成圆（3）、中点算法生成椭圆（4）、扫描算法实现任意多边形填充（5）、Cohen_Sutherland裁剪（6）、自由曲线与曲面的绘制（7）、二维图形变换（8）、三视图变换实验一、直线的生成一、实验内容根据提供的程序框架，修改部分代码，完成画一条直线的功能（中点画线法或者Bresenham画线法任选一），只要求实现在第一象限内的直线。

二、算法原理介绍双击直线生成.dsw打开给定的程序，或者先启动VC++，文件（file）→打开工作空间（open workspace）。

打开直线生成view.cpp，按注释改写下列函数：1.void CMyView::OnDdaline() （此为DDA生成直线）2.void CMyView::OnBresenhamline()（此为Bresenham画直线）3.void CMYView::OnMidPointLine()（此为中点画线法）三、程序源代码1.DDA生成直线画法程序：float x,y,dx,dy,k;dx=(float)(xb-xa);dy=(float)(yb-ya);k=dy/dx;x=xa;y=ya;if(abs(k)<1){for (x=xa;x<=xb;x++){pdc->SetPixel(x, int(y+0.5),COLOR);y=y+k;}}if(abs(k)>=1){for(y=ya;y<=yb;y++){pdc->SetPixel(int(x+0.5),y,COLOR);x=x+1/k;}}//DDA画直线结束}2.Bresenham画直线源程序：float b,d,xi,yi;int i;float k;k=(yb-ya)/(xb-xa);b=(ya*xb-yb*xa)/(xb-xa);if(k>0&&k<=1)for(i=0;i<abs(xb-xa);i++){ d=ya+0.5-k*(xa+1)-b;if(d>=0){ xi=xa+1;yi=ya;xa++;ya=ya+0.5;}if(d<0){ xi=xa+1;yi=ya+1;xa++;ya=ya+1.5;}pdc->SetPixel(xi,yi,COLOR);}//BresenHam画直线结束}3.中点画线法源程序：float b,d,xi,yi;int i;float k;k=(yb-ya)/(xb-xa);b=(ya*xb-yb*xa)/(xb-xa);if(k>0&&k<=1)for(i=0;i<abs(xb-xa);i++){ d=ya+0.5-k*(xa+1)-b;if(d>=0){ xi=xa+1;yi=ya;xa++;ya=ya+0.5;}if(d<0){ xi=xa+1;yi=ya+1;xa++;ya=ya+1.5;}pdc->SetPixel(xi,yi,COLOR); }//BresenHam画直线结束}四、实验结果1、DDA生成直线2、Bresenham画直线3、中点画线法实验二、bresenham画圆一、实验内容根据提供的程序框架，修改部分代码，用Bresenham画法画一段圆弧或者画圆。

计算机图形学实验报告
实验目的：通过本次实验，深入了解并掌握计算机图形学的基本原理和相关技术，培养对图形处理的理解和能力。

实验内容：
1. 图像的基本属性
- 图像的本质及表示方法
- 像素和分辨率的概念
- 灰度图像和彩色图像的区别
2. 图像的处理技术
- 图像的采集和处理
- 图像的变换和增强
- 图像的压缩和存储
3. 计算机图形学的应用
- 图像处理在生活中的应用
- 计算机辅助设计中的图形学应用
- 三维建模和渲染技术
实验步骤和结果：
1. 在计算机图形学实验平台上加载一张测试图像，分析其像素构成
和基本属性。

2. 运用图像处理技术，对测试图像进行模糊、锐化、色彩调整等操作，观察处理后的效果并记录。

3. 学习并掌握计算机图形学中常用的处理算法，如卷积、滤波等，
尝试应用到测试图像上并进行实验验证。

4. 探讨计算机图形学在数字媒体制作、虚拟现实、计算机辅助设计
等领域的应用案例，并总结其在实践中的重要性和价值。

结论：
通过本次实验，我对计算机图形学有了更深入的了解，掌握了图像
处理技术的基本原理和应用方法。

计算机图形学作为一门重要的学科，对多个领域有着广泛的应用前景，有助于提高数字媒体技术、虚拟现
实技术等领域的发展水平。

希望在未来的学习和工作中能进一步深化
对计算机图形学理论和实践的研究，不断提升自己在这一领域的专业
能力和创新意识。

计算机图形学 实验报告实验一:二维线画图元的生成实验目的：掌握直线段的生成算法，并用C/WIN-TC/VC++实现算法，包括中点法生成直线，微分数值法生成直线段等。

实验内容：用不同的方法生成斜率不同的直线段，比较各种方法的效果。

Bresenham 算法的思想Bresenham 画法与中点法相似，都是通过每列象素中确定与理想直线最近的像素来进行直线的扫描的转换的。

通过各行、各列的象素中心构造一组虚拟网格线的交点，然后确定该列象素中与此交点最近的像素。

该算法的巧妙之处在于可以采用增量计算，使得对于每一列，只需要检查一个误差项的符号，就可以确定该列的所有对象。

1.1方法一：直线的中点算法 算法的主要思想：讨论斜率k ∈[1,+∞)上的直线段的中点算法。

对直线01p p ，左下方的端点为0p （x0，y0），右上方的端点为1p （x1，y1）。

直线段的方程为： y m x B =+⇔yy x B x y y x x B x∆=+⇔∆=∆+∆∆ (,)0F x y xy yx xB ⇔=∆-∆-∆= 现在假定已求得像素（,,i r i x y ），则如图得,,11(,]22i i r i r x x x ∈-+ 由于直线的斜率k ∈[1,+∞)，故m=1/k ∈(0,1],则1,,13(,]22i i r i r x x x +∈-+ 在直线1i y y =+上，区间,,13(,]22i r i r x x -+内存在两个像素NE 和E 。

根据取整原则，当11(,)i i x y ++在中点M 11(,)2i i x y ++右方时，取像素NE ，否则取像素E ，即,11,,1()()01()()0i r i i r i r i x E F M x x x NE F M x +++⎧⇔≤=⎨+⇔>⎩i i 点当(,y +1)在左方时点当(,y +1)在右方时若取2()i d F M =，则上式变为 ,1,,()01(0i r i i r i r i x E d x x NE d +⎧≤=⎨+>⎩点当点)当计算i d 的递推公式如下：,11,12[(2)()]0122(,2)0122[(2)(1)]2i i r i i i i i i i rx y y x xB d d F x y d x y y x xB ++⎧∆+-∆+-∆⎪≤⎪=++=⎨>⎪∆+-∆++-∆⎪⎩=202()i i i i d xd d x y d +∆≤⎧⎨+∆-∆>⎩算法的初始条件为：00,00,0(,)(0,0)12(,1)22r r x y x y d F x y x y =⎧⎪⎨=++=∆-∆⎪⎩ 相应的程序示例：建立成员函数：void MidPointLine4(CDC*pDC,int x0,int y0,int x1,int y1,int color) { /*假定x0<x1,直线斜率m>1*/int dx,dy,incrE,incrNE,d,x,y; dx=x1-x0; dy=y1-y0; d=2*dx-dy; incrE=2*dx;incrNE=2*(dx-dy); x=x0;y=y0;pDC->SetPixel(x,y,color); while (x<x1) {if (d<=0) d+=incrE; else{ d+=incrNE; x++; } y++;p->SetPixel(x,y,color);} }编写OnDraw 函数：void CMy1_1View::OnDraw(CDC* pDC) { CMy1_1Doc* pDoc = GetDocument(); ASSERT_VALID(pDoc); // TODO: add draw code for native data here MidPointLine4(pDC,200,200,300,300,RGB(0,0,0)); MidPointLine4(pDC,300,200,400,300,RGB(0,0,0)); MidPointLine4(pDC,400,200,500,300,RGB(0,0,0)); }编译运行程序得到如下结果：1.2方法二：直线的数值微分法 算法的主要思想：由于课本上已经给出了斜率m ∈[-1,1]上的算法，故此处给出斜率m ∈[1，+∞〕上的算法，m ∈(-∞,-1]上的可同理推导。

《计算机图形学》实验报告一、实验目的计算机图形学是一门研究如何利用计算机生成、处理和显示图形的学科。

通过本次实验，旨在深入理解计算机图形学的基本原理和算法，掌握图形的生成、变换、渲染等技术，并能够运用所学知识解决实际问题，提高对图形学的应用能力和编程实践能力。

二、实验环境本次实验使用的编程语言为 Python，使用的图形库为 Pygame。

开发环境为 PyCharm。

三、实验内容1、直线的生成算法DDA 算法（Digital Differential Analyzer）Bresenham 算法DDA 算法是通过计算直线的斜率来确定每个像素点的位置。

它的基本思想是根据直线的斜率和起始点的坐标，逐步计算出直线上的每个像素点的坐标。

Bresenham 算法则是一种基于误差的直线生成算法。

它通过比较误差值来决定下一个像素点的位置，从而减少了计算量，提高了效率。

在实验中，我们分别实现了这两种算法，并比较了它们的性能和效果。

2、圆的生成算法中点画圆算法中点画圆算法的核心思想是通过判断中点的位置来确定圆上的像素点。

通过不断迭代计算中点的位置，逐步生成整个圆。

在实现过程中，需要注意边界条件的处理和误差的计算。

3、图形的变换平移变换旋转变换缩放变换平移变换是将图形在平面上沿着指定的方向移动一定的距离。

旋转变换是围绕一个中心点将图形旋转一定的角度。

缩放变换则是改变图形的大小。

通过矩阵运算来实现这些变换，可以方便地对图形进行各种操作。

4、图形的填充种子填充算法扫描线填充算法种子填充算法是从指定的种子点开始，将相邻的具有相同颜色或属性的像素点填充为指定的颜色。

扫描线填充算法则是通过扫描图形的每一行，确定需要填充的区间，然后进行填充。

在实验中，我们对不同形状的图形进行了填充，并比较了两种算法的适用情况。

四、实验步骤1、直线生成算法的实现定义直线的起点和终点坐标。

根据所选的算法（DDA 或Bresenham）计算直线上的像素点坐标。

计算机图形学实验内容计算机图形学实验肖加清实验一图形学实验基础一、实验目的（1）掌握VC++绘图的一般步骤；（2）掌握OpenGL软件包的安装方法；（3）掌握OpenGL绘图的一般步骤；（4）掌握OpenGL的主要功能与基本语法。

二、实验内容1、VC++绘图实验（1）实验内容：以下是绘制金刚石图案。

已给出VC++参考程序，但里面有部分错误，请改正，实现以下图案。

N=3N=4N=5N=10CP2();virtual ~CP2();CP2(double,double);double x;double y;};CP2::CP2(){this->x=0.0;this->y=0.0;}CP2::~CP2(){}CP2::CP2(double x0,double y0) {this->x=x0;this->y=y0;}//视图类的一个成员函数，这个成员函数可以放在OnDraw函数里调用。

//在视图类的头文件（.h）里定义此函数void Diamond();//在视图类的实现文件（.cpp）里实现此函数void CTestView::Diamond(){CP2 *P;int N;double R;R=300;N=10;P=new CP2[N];CClientDC dc(this);CRect Rect;GetClientRect(&Rect);double theta;theta=2*PI/N;for(int i=0;i<N;i++){P[i].x=R*cos(i*theta);P[i].y=R*sin(i*theta);}for(i=0;i<=N-2;i++){for(int j=i+1;j<=N-1;j++){//其中ROUND函数需要自己实现，实现四舍五入的功能。

dc.MoveTo(ROUND(P[i].x+Rect.right/2),RO UND(P[i].y+Rect.bottom/2));dc.LineTo(ROUND(P[j].x+Rect.right/2),RO UND(P[j].y+Rect.bottom/2));}}delete []P;}2、OpenGL绘图（1）以下是用OpenGL绘制茶壶的代码，请在OpenGL环境下运行，分析OpenGL程序的结构#include <windows.h>#include <GL/gl.h>#include <GL/glu.h>#include <GL/glaux.h>//定义输出窗口的大小#define WINDOW_HEIGHT 300#define WINDOW_WIDTH 500//用户初始化函数void myninit(void);//窗口大小变化时的回调函数void CALLBACK myReshape(GLsizei w,GLsizei h);//每帧OpenGL都会调用这个函数，应该把显示代码放在这个函数中void CALLBACK display(void);int window_width=WINDOW_WIDTH;int window_height=WINDOW_HEIGHT;//视点离物体的距离float distance=3.6f;//初始化，此时为空，可以在这里进行初始化操作void myinit(void){}void CALLBACK display(void){//设置清屏的颜色，并清屏和深度缓冲glClearColor(0.0f,0.0f,0.0f,0.0f);glClear(GL_COLOR_BUFFER_BIT|GL_ DEPTH_BUFFER_BIT);//设置成模型矩阵模式glMatrixMode(GL_MODELVIEW);//载入单位化矩阵glLoadIdentity();//坐标中心向Z轴平移-distance，这样使坐标中心位于视点前方glTranslatef(0.0,0.0,-distance);//在坐标中心显示一个茶壶auxWireTeapot(1.0);//等待现有的OpenGL命令执行完成glFlush();//交换前后缓冲区auxSwapBuffers();}void CALLBACK myReshape(GLsizei w,GLsizei h){if(!h) return ;//这定视区glViewport(0,0,w,h);//设定透视方式glMatrixMode(GL_PROJECTION);glLoadIdentity();gluPerspective(60.0,1.0*(GLfloat)w/(GLflo at)h,1.0,30.0);window_width=w;window_height=h;}//移近移远的回调函数void CALLBACK MoveNear(void){distance-=0.3f;}void CALLBACK MoveFar(void){distance +=0.3f;}//主函数int main(int argc,char **argv){//初始化OpenGL的显示方式auxInitDisplayMode(AUX_DOUBLE|AUX _RGB|AUX_DEPTH16);//设定OpenGL窗口位置和大小auxInitPosition(0,0,WINDOW_WIDTH,W INDOW_HEIGHT);//打开窗口auxInitWindow("OpenGL的一个简单的例子！");//调用初始化函数myinit();//设定窗口大小变化的回调函数auxReshapeFunc(myReshape);//设定移动视点的回调函数auxKeyFunc('A',MoveNear); //按A键变大auxKeyFunc('a',MoveFar); //按a键变小//使display函数一直被调用auxIdleFunc(display);//开始OpenGL的循环auxMainLoop(display);//结束程序return (0);}其运行结果如图所示：（2）OPENGL绘制矩形的简单例子参考程序：#include <gl/glut.h>void Initial(void){glClearColor(1.0f, 1.0f, 1.0f, 1.0f); //设置窗口背景颜色为白色glMatrixMode(GL_PROJECTION);//设置投影参数gluOrtho2D(0.0,200.0,0.0,150.0);}void Display(void){glClear(GL_COLOR_BUFFER_BIT); //用当前背景色填充窗口glColor3f(1.0f, 0.0f, 0.0f); //设置当前的绘图颜色为红色glRectf(50.0f, 100.0f, 150.0f, 50.0f); //绘制一个矩形glFlush(); //处理所有的OpenGL程序}int main(int argc, char* argv[]){glutInit(&argc, argv);glutInitDisplayMode(GLUT_SINGLE | GLUT_RGB); //初始化窗口的显示模式glutInitWindowSize(400,300);//设置窗口的尺寸glutInitWindowPosition(100,120);//设置窗口的位置glutCreateWindow("矩形"); //创建一个名为矩形的窗口glutDisplayFunc(Display);//设置当前窗口的显示回调函数Initial();//完成窗口初始化glutMainLoop();//启动主GLUT事件处理循环return 0;}三、实验结果分析实验二直线生成算法与用户接口与交互式技术一、实验目的1、掌握直线生成算法（1）DDA算法（2）Bresenham算法2、掌握交互式技术（1）鼠标（2）键盘数字键、字母键、功能键和特殊键3、实现拾取操作二、实验内容1、以下给出了DDA算法的C++代码，请参考用Visual C++实现Bresenham算法。

计算机图形学实验二维填充图的生成1. 图元填充利用多种图元填充的方法绘制一面五星红旗。

方法有: 扫描转换多边形的逐点判断法（编码算法）, 扫描线算法, 区域填充的扫描线算法, 自创的向内复制边法。

1.1说明:1.1.1 宏定义和类型定义:#define max 400#define pi 3.14159265#define STACK_INIT_SIZE 100#define STACKINCREMENT 10#define false 0#define true 1#define ok 1#define error 0#define infeasible -1#define overflow -2typedef int Status;typedef int bool;typedef struct {int y,xLeft,xRight;}SElemType;typedef struct{SElemType *base;SElemType *top;int stacksize;}SqStack;typedef struct Edge{int ymax;float x,deltax;struct Edge *nextEdge;}Edge;Edge *EL[max];typedef struct{float x,y;}point;Status SetStackEmpty(SqStack *s){s->base=(SElemType *)malloc(STACK_INIT_SIZE*sizeof(SElemType));if(!s->base) return overflow;s->top=s->base;s->stacksize=STACK_INIT_SIZE;return ok;}Status PushStack(SqStack *s,SElemType e){if(s->top-s->base>=s->stacksize){s->base=(SElemType*)(s->base,(s->stacksize+STACKINCREMENT)*sizeof(SElemType));if(!s->base) return error;s->top=s->base+s->stacksize;s->stacksize+=STACKINCREMENT;}*s->top++=e;return ok;}Status PopStack(SqStack *s,SElemType *e){ if(s->top==s->base) return error;*e=*(--s->top);return ok;}Status IsStackEmpty(SqStack *s){if(s->base==s->top) return true;else return false;}1.1.2其他由于要填充五角星, 我们就要得到五角星的十个顶点。

计算机图形学实验报告班级：学号：姓名：指导教师：完成日期：实验一：多边形填充一、实验目的了解多边形属性，熟悉相关函数的调用。

二、实验内容步骤和实现：首先进行初始化工作，进行显示模式（单缓冲区）和窗口等设定，主要实现根据两个函数，一个是指定场景绘制函数，glutDisplayFunc(Paint)，paint函数中设置了两个三角形，一个填充，一个不填充。

用到了启用多边形点画模式glEnable(GL_POL YGON_STIPPLE)的函数，和指定多边形点画模式(填充) glPolygonStipple(fly)的函数。

另外一个就是循环执行OpenGl命令的glutMainLoop()函数。

三、实验结果四、源程序// POL Y_STIPPLE.C#include <gl/glut.h>void makeObject() // 定义一个三角形{ glBegin(GL_TRIANGLES); // 开始定义三角形// 按逆时针方向指定三角形的顶点坐标glVertex2f(-0.95, -0.95);glVertex2f(0.95, -0.95);glVertex2f(0, 0.95);glEnd(); // 三角形定义结束}void display(){ GLsizei w = glutGet(GLUT_WINDOW_WIDTH); // 程序窗口宽度GLsizei h = glutGet(GLUT_WINDOW_HEIGHT); // 程序窗口高度GLubyte fly[] = // 第二个三角形点画模式的mask值{ 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, // 0X03, 0X80, 0X01, 0XC0, 0X06, 0XC0, 0X03, 0X60, //0X04, 0X60, 0X06, 0X20, 0X04, 0X30, 0X0C, 0X20, //0X04, 0X18, 0X18, 0X20, 0X04, 0X0C, 0X30, 0X20, //0X04, 0X06, 0X60, 0X20, 0X44, 0X03, 0XC0, 0X22, //0X44, 0X01, 0X80, 0X22, 0X44, 0X01, 0X80, 0X22, //0X44, 0X01, 0X80, 0X22, 0X44, 0X01, 0X80, 0X22, //0X44, 0X01, 0X80, 0X22, 0X44, 0X01, 0X80, 0X22, //0X66, 0X01, 0X80, 0X66, 0X33, 0X01, 0X80, 0XCC, //0X19, 0X81, 0X81, 0X98, 0X0C, 0XC1, 0X83, 0X30, //0X07, 0XE1, 0X87, 0XE0, 0X03, 0X3F, 0XFC, 0XC0, //0X03, 0X31, 0X8C, 0XC0, 0X03, 0X33, 0XCC, 0XC0, //0X06, 0X64, 0X26, 0X60, 0X0C, 0XCC, 0X33, 0X30, //0X18, 0XCC, 0X33, 0X18, 0X10, 0XC4, 0X23, 0X08, //0X10, 0X63, 0XC6, 0X08, 0X10, 0X30, 0X0C, 0X08, //0X10, 0X18, 0X18, 0X08, 0X10, 0X00, 0X00, 0X08 };glClear(GL_COLOR_BUFFER_BIT); // 清除颜色缓冲区glViewport(0, 0, w / 2, h); // 第一个视口，显示第一个三角形glColor3f(1, 1, 1); // 设置颜色，白色，默认值makeObject(); // 第一个三角形glViewport(w / 2, 0, w / 2, h); // 第二个视口，显示第二个三角形glColor3f(1, 0, 0); // 设置颜色，红色glEnable(GL_POL YGON_STIPPLE); // 启用多边形点画模式glPolygonStipple(fly); // 指定多边形点画模式(填充)makeObject(); // 第二个三角形glDisable(GL_POL YGON_STIPPLE); // 关闭多边形点画模式glFlush(); // 强制OpenGL命令序列在有限的时间内完成执行}int main(){ glutInitDisplayMode(GLUT_SINGLE | GLUT_RGBA);// 设置程序窗口的显示模式(单缓冲区、RGBA颜色模型)glutInitWindowPosition(100, 100); // 程序窗口的位置glutInitWindowSize(300, 150); // 程序窗口的大小glutCreateWindow("一个填充多边形的例子！"); // 窗口的标题glutDisplayFunc(display); // 指定场景绘制函数glutMainLoop(); // 开始循环执行OpenGL命令}实验二：基本图元绘制二、实验目的了解OpenGL图形软件包绘制图形的基本过程及其程序框架，并在已有的程序框架中添加代码实现直线和圆的生成算法，演示直线和圆的生成过程，从而加深对直线和圆等基本图形生成算法的理解。

计算机图形学实验报告计算机图形学实验报告引言计算机图形学是研究计算机生成和处理图像的学科，它在现代科技和娱乐产业中扮演着重要的角色。

本实验报告旨在总结和分享我在计算机图形学实验中的经验和收获。

一、实验背景计算机图形学实验是计算机科学与技术专业的一门重要课程，通过实践操作和编程，学生可以深入了解图形学的基本原理和算法。

本次实验主要涉及三维图形的建模、渲染和动画。

二、实验内容1. 三维图形建模在实验中，我们学习了三维图形的表示和建模方法。

通过使用OpenGL或其他图形库，我们可以创建基本的几何体，如立方体、球体和圆柱体，并进行变换操作，如平移、旋转和缩放。

这些基本操作为后续的图形处理和渲染打下了基础。

2. 光照和着色光照和着色是图形学中重要的概念。

我们学习了不同的光照模型，如环境光、漫反射和镜面反射，并了解了如何在三维场景中模拟光照效果。

通过设置材质属性和光源参数，我们可以实现逼真的光照效果，使物体看起来更加真实。

3. 纹理映射纹理映射是一种将二维图像映射到三维物体表面的技术。

通过将纹理图像与物体的顶点坐标相对应，我们可以实现更加细致的渲染效果。

在实验中，我们学习了纹理坐标的计算和纹理映射的应用，使物体表面呈现出具有纹理和细节的效果。

4. 动画和交互动画和交互是计算机图形学的重要应用领域。

在实验中，我们学习了基本的动画原理和算法，如关键帧动画和插值技术。

通过设置动画参数和交互控制，我们可以实现物体的平滑移动和变形效果，提升用户体验。

三、实验过程在实验过程中，我们首先熟悉了图形库的使用和基本的编程技巧。

然后，我们按照实验指导书的要求，逐步完成了三维图形建模、光照和着色、纹理映射以及动画和交互等任务。

在实验过程中，我们遇到了许多挑战和问题，但通过不断的尝试和调试，最终成功实现了预期的效果。

四、实验结果通过实验，我们成功实现了三维图形的建模、渲染和动画效果。

我们可以通过键盘和鼠标控制物体的移动和变形，同时观察到真实的光照效果和纹理映射效果。

实验1 直线的绘制实验目的1、通过实验，进一步理解和掌握DDA和Bresenham算法；2、掌握以上算法生成直线段的基本过程；3、通过编程，会在TC环境下完成用DDA或中点算法实现直线段的绘制。

实验环境计算机、Turbo C或其他C语言程序设计环境实验学时2学时，必做实验。

实验内容用DDA算法或Besenham算法实现斜率k在0和1之间的直线段的绘制。

实验步骤1、算法、原理清晰，有详细的设计步骤；2、依据算法、步骤或程序流程图，用C语言编写源程序；3、编辑源程序并进行调试；4、进行运行测试，并结合情况进行调整；5、对运行结果进行保存与分析；6、把源程序以文件的形式提交；7、按格式书写实验报告。

实验代码：DDA：# include <graphics.h># include <math.h>void DDALine(int x0,int y0,int x1,int y1,int color) {int dx,dy,epsl,k;float x,y,xIncre,yIncre;dx=x1-x0;dy=y1-y0;x=x0;y=y0;if(abs(dx)>abs(dy))epsl=abs(dx);elseepsl=abs(dy);xIncre=(float)dx/(float)epsl;yIncre=(float)dy/(float)epsl;for(k=0;k<=epsl;k++){putpixel((int)(x+0.5),(int)(y+0.5),4);x+=xIncre;y+=yIncre;}}main(){int gdriver ,gmode ;gdriver = DETECT;initgraph(&gdriver , &gmode ,"C:\\TC20\\BGI");DDALine(0,0,35,26,4);getch ( );closegraph ( );}Bresenham：#include<graphics.h>#include<math.h>void BresenhamLine(int x0,int y0,int x1,int y1,int color) {int x,y,dx,dy,e;dx=x1-x0;dy=y1-y0;e=-dx;x=x0;y=y0;while(x<=x1){putpixel(x,y,color);x++;e=e+2*dy;if(e>0){y++;e=e-2*dx;}}}main(){int gdriver ,gmode ;gdriver = DETECT;initgraph(&gdriver , &gmode ,"c:\\TC20\\BGI");BresenhamLine(0, 0 , 120, 200,5 );getch ( );closegraph ( );}实验2 圆和椭圆的绘制实验目的1、通过实验，进一步理解和掌握中点算法；2、掌握以上算法生成椭圆或圆的基本过程；3、通过编程，会在TC环境下完成用中点算法实现椭圆或圆的绘制。

《计算机图形学》实验报告glClear(GL_COLOR_BUFFER_BIT);//glEnable(GL_SCISSOR_TEST);//glScissor(0.0f,0.0f,500,300);glutWireTeapot(0.4);glFlush();}//窗口调整子程序void myReshape(int w, int h){glViewport(500, -300, (GLsizei)w, (GLsizei)h);glMatrixMode(GL_PROJECTION);glLoadIdentity();if (w <= h)glOrtho(-1, 1, -(float)h / w, (float)h / w, -1, 1);elseglOrtho(-(float)w / h, (float)w / h, -1, 1, -1, 0.5);}2，使用opengl函数写一个图形程序，要求分别使用三个光源从一个茶壶的前右上方（偏红色），正左侧（偏绿色）和前左下方（偏蓝色）对于其进行照射，完成程序并观察效果。

}//绘图子程序void display(void){glColor3f(1.0, 1.0, 0.0);glClear(GL_COLOR_BUFFER_BIT);//glMatrixMode(GL_MODELVIEW);//glLoadIdentity();//设置光源的属性1GLfloat LightAmbient1[] = { 1.0f, 0.0f, 0.0f, 1.0f }; //环境光参数 ( 新增 )GLfloat LightDiffuse1[] = { 1.0f, 0.0f, 0.0f, 1.0f }; // 漫射光参数 ( 新增 )GLfloat Lightspecular1[] = { 1.0f, 0.0f, 0.0f, 1.0f }; // 镜面反射GLfloat LightPosition1[] = { 500.0f, 500.0f, 500.0f, 1.0f }; // 光源位置 ( 新增 ) glLightfv(GL_LIGHT0, GL_POSITION, LightPosition1);glViewport(0, 0, (GLsizei)w, (GLsizei)h);glMatrixMode(GL_PROJECTION);glLoadIdentity();3，使用opengl函数完成一个图形动画程序，显示一个球沿正弦曲线运动的过程，同时显示一个立方体沿抛物线运动过程。

计算机图形学实验报告一、实验目的本次计算机图形学实验旨在深入了解和掌握计算机图形学的基本原理、算法和技术，通过实际操作和编程实现，提高对图形生成、处理和显示的能力，培养解决实际图形问题的思维和实践能力。

二、实验环境本次实验使用的编程语言为 Python，借助了相关的图形库如Pygame 或 matplotlib 等。

开发环境为 PyCharm 或 Jupyter Notebook。

三、实验内容（一）二维图形的绘制1、直线的绘制使用 DDA（Digital Differential Analyzer）算法或 Bresenham 算法实现直线的绘制。

通过给定直线的起点和终点坐标，在屏幕或图像上绘制出直线。

比较两种算法的效率和准确性，分析其优缺点。

2、圆的绘制采用中点画圆算法或 Bresenham 画圆算法绘制圆。

给定圆心坐标和半径，生成圆的图形。

研究不同半径大小对绘制效果和计算复杂度的影响。

（二）图形的填充1、多边形填充实现扫描线填充算法，对任意多边形进行填充。

处理多边形的顶点排序、交点计算和填充颜色的设置。

测试不同形状和复杂度的多边形填充效果。

2、图案填充设计自定义的填充图案，如纹理、条纹等，并将其应用于图形填充。

探索如何通过改变填充图案的参数来实现不同的视觉效果。

（三）图形的变换1、平移、旋转和缩放对已绘制的图形（如矩形、三角形等）进行平移、旋转和缩放操作。

通过矩阵运算实现这些变换。

观察变换前后图形的位置、形状和方向的变化。

2、组合变换将多个变换组合应用于图形，如先旋转再平移，或先缩放再旋转等。

分析组合变换的顺序对最终图形效果的影响。

（四）三维图形的表示与绘制1、三维坐标变换学习三维空间中的平移、旋转和缩放变换矩阵，并将其应用于三维点的坐标变换。

理解如何将三维坐标映射到二维屏幕上显示。

2、简单三维图形绘制尝试绘制简单的三维图形，如立方体、球体等，使用线框模型或表面模型。

探讨不同的绘制方法和视角对三维图形显示的影响。

实验一：二维图形的绘制和变换一、实验目的掌握基本的图形学算法，熟悉VC下图形学的编程，初步了解并使用OpenGL 绘制图形。

二、实验内容二维图形的绘制和变换，绘制包括直线、三角形、矩形，变换包括平移、旋转、缩放。

三、实验原理二维图形的绘制和变换：在图形系统中，矩阵是实现变换的标准方法。

平移变换、旋转变换和缩放变换的矩阵表示形式如下。

平移变换：P’=P+T。

旋转变换：P’=R*P。

缩放变换：P’=S*P。

引入齐次坐标后，平移、旋转和缩放变换的矩阵表示形式如下所示。

（1）平移变换：[1 0 0][x’, y’, 1] = [x, y, 1] [0 1 0][tx ty 1]（2）旋转变换：[cosɵsinɵ0][x’, y’, 1] = [x, y, 1] [-sinɵcosɵ0][0 0 1]（3）缩放变换：[s x0 0][x’, y’, 1] = [x, y, 1] [0 s y0][0 0 1]四、实验代码及结果1.编写对一个三角形分别实现平移、缩放、旋转等变化的源码及效果图。

实验核心代码void display(void){glClear (GL_COLOR_BUFFER_BIT);glColor3f (1.0, 1.0, 1.0);glLoadIdentity ();glColor3f (1.0, 1.0, 1.0);glTranslatef(-100.0,-50.0,1.0);draw_triangle ();glLoadIdentity ();glTranslatef (0.0, 100.0, 1.0);draw_triangle ();glLoadIdentity ();glRotatef (90.0, 0.0, 0.0, 1.0);draw_triangle ();glLoadIdentity ();glScalef (0.5, 0.5, 1.0);draw_triangle ();glFlush ();}2. 实现如图功能#include<windows.h>#include <GL/glut.h>#include <stdlib.h>void init(void){glClearColor (0.0, 0.0, 0.0, 0.0);glShadeModel (GL_SMOOTH); }void draw_triangle(void){glShadeModel(GL_SMOOTH);glColor3f(0.2,0.7,0.30);glBegin (GL_TRIANGLES);//画出三角形，为混合色填充方式glVertex2f(50.0, 25.0);glColor3f(0.4,0.5,0.60);glVertex2f(150.0, 25.0);glColor3f(0.9,0.7,0.8);glVertex2f(100.0, 100.0);glEnd();}void display(void){glClear (GL_COLOR_BUFFER_BIT);glColor3f (1.0, 1.0, 1.0);glLoadIdentity ();glColor3f (1.0, 1.0, 1.0);glTranslatef(-100.0,-50.0,1.0);draw_triangle ();glLoadIdentity ();glTranslatef (0.0, 100.0, 1.0);glRotatef (90.0, 0.0, 0.0, 1.0);glScalef (0.5, 0.5, 1.0);draw_triangle ();//经过三种变换后画出图形glFlush ();}void reshape (int w, int h){glViewport (0, 0, (GLsizei) w, (GLsizei) h);glMatrixMode (GL_PROJECTION);glLoadIdentity ();if (w <= h)gluOrtho2D (-200.0, 250.0, -100.0*(GLfloat)h/(GLfloat)w,200.0*(GLfloat)h/(GLfloat)w);//调整裁剪窗口elsegluOrtho2D (-200.0*(GLfloat)w/(GLfloat)h,250.0*(GLfloat)w/(GLfloat)h, -50.0, 200.0);glMatrixMode(GL_MODELVIEW);int main(int argc, char** argv){glutInit(&argc, argv);glutInitDisplayMode (GLUT_SINGLE | GLUT_RGB);glutInitWindowSize (600, 600);glutInitWindowPosition (100, 100);glutCreateWindow (argv[0]);init ();glutDisplayFunc(display);glutReshapeFunc(reshape);glutMainLoop();return 0;}实验二：使用中点扫描算法绘制直线和圆一、实验目的掌握基本的图形学算法，熟悉VC下图形学的编程，初步了解并使用OpenGL 绘制图形。
