生活区、办公区临时用电管理制度生活区、办公区临时用电管理制度一、目的为了科学有效地管理生活区和办公区的临时用电，保证安全可靠地用电和正常的办公生产秩序，特制定本管理制度并实施。
二、管理内容1. 临时用电的申请和审批1.1生活区和办公区临时用电申请互不干扰，各自独立。
1.2生活区和办公区内的各个部门和单位需要申请临时用电，应提前填写《临时用电申请表》并经相关负责人签字、盖章后，报所在单位办公室审批，并报生活区管理处或工程维护部门审核。
1.3申请材料包括：临时用电申请表、电源及电器使用计划、安全管理方案等文件。
生活区和办公区的申请表格不同，应按规定填写。
1.4生活区和办公区根据实际情况，可以制定不同的电源和电器使用计划，但必须符合当地规定的用电标准和安全要求，且不得对其他生活区或办公区的用电造成干扰或危害。
1.5电源和电器使用计划应包括：用电人员、用电设备及数量、用电时间、用电功率、保险措施、应急预案等，并应具备完整签名，以保证可追溯性。
1.6根据所在生活区或办公区实际情况，审核部门有权利对临时用电申请进行必要的修改或调整，并应当制定相应的安全管理方案对临时用电进行监管。
1.7生活区和办公区的审核部门应考虑以下因素：（1）电源和电器使用计划的是否符合规定标准；（2）尽量避免对生活区和办公区的其他设施和人员造成影响和困扰；（3）临时用电时间和用电功率不能过大，避免引发电源火灾和电器故障；（4）申请材料是否有完整签名和相应证明文件。
1.8生活区和办公区管理处或工程维护部门应会同相关单位，及时审核临时用电申请，尽快办理手续，同时根据审核结果，制定相应的安全管理方案并上报上级单位。
2. 临时用电安全操作2.1在插电插排线时，要用干手操作，不得有液体残留。
若使用湿手插拔，需将插头拔出后擦干，再插入插座。
2.2电器设备的放置要平稳牢固，接线要牢固可靠，不得存在松裂和短路现象。
2.3临时用电设备的安装定位应在限定区域操作，不得超范围操作。
望湖景苑（罗庄拆迁安置小区）二标段生活区临设临时用电方案编制人：审核人：编制单位：江苏天目建设集团有限公司编制日期： 2011年月日一、概况：本生活区位于104国道南侧、溧戴路西侧。
用地6385.8M2，其中生活区占地约4000 M2，建有食堂280 M2; ７栋二层宿舍楼1500 M2;浴室45.5 M2;厕所95M2。
生活区四周与农田及加工区用砖砌围墙加彩钢板隔离。
二、编制依据1、望湖景苑(罗庄拆安置小区)二标段项目招标文件和业主方相关要求2、《施工现场临时用电安全技术规范》（JGJ46-2005）3、GB/T28001标准及公司安全生产管理制度中的有关规定三、供电状况：1.甲供变压器至生活区输电线路L＝180M＜500M，电压降符合使用要求。
2.生活区周边无其他架空供电线路。
3.经现场平面临时设施及施工现场具体情况，我项目部从甲供的变压器低压侧一路250KV(400A)断路器下口接出电源。
四、临时用电功率汇总及计算：（1）用电功率汇总表（2）负荷计算总配电箱、导线选择P——总用电量P1——电器总额定功率P2——室内外照明总功率cosφ——电动机的平均功率因数查表得：cosφ＝0.75；K1＝0.5；K2＝0.8P1＝50+20+36+11+4＝91KWP2＝18×0.04 KW+118×0.02 KW +12×0.1 KW＝4.28 KW总用电量：P＝1.05×（K1∑P1／cosφ＋K2∑P2）＝1.05×（0.5×91／0.75＋0.8×4.28）＝64KW线径计算:变压器房至总配电房距离L＝60M根据以上荷载计算得：电器机总额定功率P1＝91KW室内外照明总功率PΣ＝4.28 KW截面积：A1＝ΣP1／C1△μ％＝91×60／77×5＝14（mm2）A2＝ΣP2／C1△μ％＝4.8×60／3×12.8×2.5＝3（mm2）AΣ＝11（mm2）+3（mm2）＝14（mm2）选择仓库现有的4×70+1×35电缆。

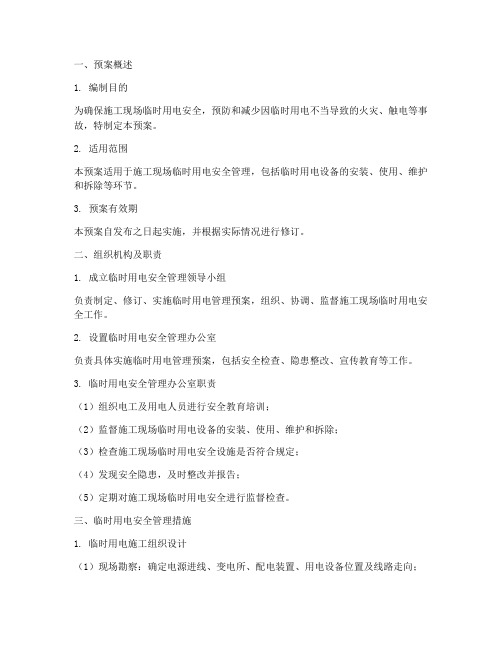

一、预案概述1. 编制目的为确保施工现场临时用电安全，预防和减少因临时用电不当导致的火灾、触电等事故，特制定本预案。
2. 适用范围本预案适用于施工现场临时用电安全管理，包括临时用电设备的安装、使用、维护和拆除等环节。
3. 预案有效期本预案自发布之日起实施，并根据实际情况进行修订。
二、组织机构及职责1. 成立临时用电安全管理领导小组负责制定、修订、实施临时用电管理预案，组织、协调、监督施工现场临时用电安全工作。
2. 设置临时用电安全管理办公室负责具体实施临时用电管理预案，包括安全检查、隐患整改、宣传教育等工作。
3. 临时用电安全管理办公室职责（1）组织电工及用电人员进行安全教育培训；（2）监督施工现场临时用电设备的安装、使用、维护和拆除；（3）检查施工现场临时用电安全设施是否符合规定；（4）发现安全隐患，及时整改并报告；（5）定期对施工现场临时用电安全进行监督检查。
三、临时用电安全管理措施1. 临时用电施工组织设计（1）现场勘察：确定电源进线、变电所、配电装置、用电设备位置及线路走向；（2）负荷计算：根据施工用电需求，计算负荷，选择合适的导线截面和电器类型、规格；（3）绘制电气平面图、立面图和接线系统图；（4）制定安全用电技术措施和电气防火措施。
2. 临时用电设备管理（1）电工必须经过专业及安全技术培训，取得操作证后方可上岗；（2）电工应掌握用电安全基本知识和所有设备性能；（3）电工上岗前按规定穿戴好个人防护用品；（4）停用设备应拉闸断电，锁好开关箱；（5）保护用电设备的负荷线、保护零线（重复接地）和开关箱。
3. 临时用电线路管理（1）施工现场的照明线路全部采用护套线管敷设，办公区、生活区、工作棚、场地照明分路设置分路控制；（2）电气设备未经检查合格不准使用，使用中的电气设备必须保证正常的工作状态；（3）配电箱必须坚固、完整、严密，箱门加锁，箱门上要涂红色危险标志，箱内不得有杂物；（4）配电箱要按配电级别顺序编号，落地配电箱柜下地面应平整，防止水淹、土埋，箱柜附近不准堆放杂物。
一、编制依据1、《建筑工程施工现场供用电安全规范》GB50194-932、《施工现场临时用电安全技术规范》JGJ 46-883、《北京市建设工程施工现场安全防护规范标准》的通知京建施[2003]1号4、施工组织设计5、现场施工条件二、工程概况新建电缆隧本工程为全长42米0+409.5～0+451.5，含工作井1处。
隧道工程全部采取浅埋暗挖法施工。
三、设计内容和步骤及负荷计算1、施工用电安全管理及安全网络图1）安全管理贯彻“安全第一，预防为主”的方针，加强安全用电教育和安全技术培训，建立健全各种安全操作规程和安全管理制度。
学习贯彻有关的规范和规定，采取各种形式宣传安全用电的意义和普及安全用电的基本知识。
配备专职安全用电管理人员加强安全用电工作。
安全生产专职人有直接领导责任，抓好有关现场安全管理的基本工作：（1）安全交底（2）安全检查（3）安全教育2）安全网络图2、临时用电本工程1个竖井施工区域包含40米隧道，为解决施工用电，根据本段施工用电区域、用电设施的用电量进行统计分析及计算，本段施工期间用电从附近一台315KV A变压器(不考虑生活区用电)接驳点引至施工区域。
变压器就近设置配电箱，供电采用树干式引导供电，配电箱采用二级以上的保护，做到一机一闸，并就近设置开关箱。
线路采用25mm2的绝缘钢芯铝铰线，南三环外侧过路时采用埋地电缆敷设，做穿管绝缘或做护套。
流动性较强的用电，采用自备低噪音柴油发电机，同时发电机作为临时停电时的备用电源，保证施工顺利进行。
3、电源变压器选择：1）现场勘察确定变压器位置详见附图一：临时用电布置示意图2）用电设备及参数表：一座施工竖井及钢筋加工厂主要用电设备表室外照明用电表以下简式计算：P=1.1(K1ΣPc+ K2ΣPa+ K3ΣPb)式中：P—计算用电量（kw）,即供电设备总需要容量；ΣPc—全部施工用电设备额定用量之和(考虑三座竖井)；ΣPa—室内照明设备额定用电量之和(本段不考虑)；ΣPb—室外照明设备额定用电量之和(考虑三座竖井)；K1—全部施工用电设备同时使用系数，总数10总以内时，K1=0.75;10~30台时，K1=0.7；30台以上时，K1=0.6；K2—室内照明设备同时使用系数，一般取K2=0.8；K3—室外照明设备同时使用系数，一般取K2=1.0；1.1—用电不均匀系数。
临时用电施工方案样板一、工程概况本工程位于[具体地址]，是一座[建筑类型，如：商业大厦、住宅楼等]，总建筑面积为[具体面积]。
在施工过程中，为满足施工现场照明、机械设备运转及其他用电需求，需制定临时用电施工方案。
二、用电需求分析根据施工图纸和施工进度计划，本工程预计最高用电负荷为[具体数值]kW。
用电设备主要包括施工机械、照明设备、办公用电等。
为确保施工进度和质量，需提供稳定、可靠的临时电源。
三、电源接入方案电源接入点选择：选择距离施工现场较近、供电能力满足需求的变电站或配电房作为电源接入点。
电源线路选择：采用[具体型号]电缆作为电源线路，根据用电需求和现场条件选择合适的线路走向。
四、线路布置设计线路布置原则：遵循安全、经济、美观的原则，尽量减少线路长度和弯头，提高供电效率。
线路保护措施：电缆线路应埋地或架空敷设，并采取防水、防潮、防晒等措施，确保线路安全运行。
五、设备选型与配置配电箱选型：根据用电需求和设备数量，选择适当容量的配电箱，确保用电安全。
开关、插座选型：选用符合国家标准的开关、插座，确保电气设备的正常运行。
六、安全保护措施漏电保护：施工现场所有用电设备均应安装漏电保护器，确保用电安全。
接地保护：所有用电设备金属外壳均应可靠接地，防止触电事故的发生。
防火措施：配电箱周围应设置防火设施，如灭火器、灭火砂等，确保火灾事故得到有效控制。
七、施工进度计划施工准备阶段：完成电源接入点选择、线路布置设计、设备选型与配置等工作。
施工实施阶段：按照施工进度计划，有序开展临时用电设施的安装、调试工作。
施工验收阶段：完成临时用电设施的验收工作，确保用电安全、稳定。
八、质量保证措施严格按照国家相关标准和规范进行设计和施工，确保临时用电设施的质量和安全。
加强施工现场管理，确保施工人员遵守用电安全规定，防止用电事故的发生。
定期对临时用电设施进行检查和维护，确保其正常运行和使用寿命。
以上是本临时用电施工方案的样板内容，具体方案应根据工程实际情况进行调整和完善。
施工现场及生活区临时用电方案此方案主要分为施工现场和生活区两部分用电计划。
生活区主要考虑照明用电和设备用电，并做出冬夏两季的采暖和制冷高峰期的用电情况。
施工现场主要考虑现场施工机械，包括机械的种类，数量,功率及其分布位置，依据以上内容选择线路走向,分配各支路的容量，并保留部分余量，施工机械用电情况详见下表：施工机械用电汇总表现场多数设备位置已确定，包括塔吊，施工电梯,井架，钢筋场和木工棚设备等，另有部分设备如电焊机，震捣器等为流动作业设备,使用位置并不能够确固定，所以尽可能将各户外配电箱在场地内平均分布，并保证每个配电箱都能满足这些设备的用电需求。
现场电源引自已建好配电室，内有1＃，2＃，3＃配电柜，其中1＃，2＃配电柜为施工现场供电，3#配电柜为生活区办公区供电（此部分在本方案后半部分将做详细描述）。
根据1＃,2＃配电柜漏电保护器额定电流大小,结合现场用电情况，整个现场分为六条供电主线,其中现场东北角的钢筋场,木工棚采用一条主线,共有钢筋切断机，钢筋弯曲机各两台，直螺纹机三台,闪光对焊机，木工圆锯,无齿锯各一台，由1＃配电柜1号漏保（额定电流400A）引出，Pj＝K1×K2×（K3×∑P１）=1。
05×1.1×(0。
7×35)=28.3kw，Sj = K1×K2×（K4×∑P2）=1.05×1.1×(0。
6×100)=70kva,Ij=Pj÷(1。
732×U cosφ）＋Sj÷U=28。
3÷（1。
732×0.38×0。
75)+70÷0.38=242A选用VV—3x120+2x70电缆，选用额定电流为400A的户外配电箱，编号为1＃总分配箱。
2#总分配箱设在2＃塔吊附近，主要考虑为2＃塔吊和B座施工电梯供电，并预留一台交流电焊机电源,线路由1＃配电柜2号漏保（额定电流400A）引出，Pj＝K1×K2×（K3×∑P１）=1.05×1.1×(0.7×134）=108.5kw，Sj = K1×K2×(K4×∑P2）=1。
工程临时用电方案一、工程概况本工程为一座新建的大型综合体，包括办公楼、商业中心和住宅区。
由于施工过程需要用到大量的电力设备和设施，因此需要制定一套临时用电方案，以确保施工进度和安全。
二、临时用电范围1. 办公楼施工区域：包括主体结构施工、装修施工、设备安装等各个阶段的用电需求。
2. 商业中心施工区域：包括主体结构施工、装修施工、设备安装等各个阶段的用电需求。
3. 住宅区施工区域：包括主体结构施工、装修施工、设备安装等各个阶段的用电需求。
三、临时用电设计1. 供电形式：采用交流三相制，供电电压为380V，频率50Hz。
2. 临时用电容量：根据各施工区域的具体用电需求，确定临时用电容量为XXX千瓦。
3. 供电线路：临时用电线路采用橡套软电缆，并按照国家标准进行敷设，确保安全可靠。
4. 用电设备：临时用电设备包括发电机组、配电箱、电缆、插座、照明设备等。
5. 用电安全：在施工现场设置专人负责临时用电系统的管理和维护，定期进行安全检查，并制定相应的安全操作规程，确保施工现场的用电安全。
四、临时用电方案的实施1. 编制施工进度表：确定各施工区域的用电需求，编制施工进度表，按照施工进度和用电需求安排临时用电设备和设施。
2. 选购临时用电设备：根据临时用电容量和实际需求，选购符合要求的发电机组、配电箱、电缆、插座、照明设备等。
3. 安装临时用电设备：在施工现场按照设计方案进行临时用电设备的安装，并进行必要的调试和验收。
4. 安全管理：临时用电设备的使用过程中，要严格按照安全操作规程进行管理，并定期组织安全检查和维护工作，确保施工现场的用电安全。
五、临时用电方案的维护和管理1. 定期维护：对临时用电设备进行定期维护和保养，确保设备的正常运行和安全可靠。
2. 安全管理：加强对用电设备的安全管理，制定详细的安全操作规程，确保施工现场的用电安全。
3. 临时用电设备的处理：在工程竣工后，对临时用电设备进行分类清点和处理，确保设备的妥善使用和管理。
办公生活区临时用电网及方案引言本文档旨在设计一个可行的办公生活区临时用电网及方案，以满足临时用电需求。
在设计方案时，我们将考虑安全性、可靠性和经济性，并提供简洁有效的解决方案。
设计方案1. 电源选取为满足临时用电需求，我们推荐选择国家电网作为主要电源。
国家电网具有电力稳定、供应可靠的特点，能够满足办公生活区的用电需求。
2. 电源接入点我们建议在办公生活区选择合适的区域建立电源接入点。
该区域应满足以下条件：- 距离主要用电设备较近，减少电线损耗；- 防水、防尘、防火等必要的安全措施；- 方便维护和管理。
3. 临时配电箱为了方便管理和控制电力分配，我们建议在电源接入点设置临时配电箱。
临时配电箱应具备以下特点：- 足够容量，能够满足办公生活区所有用电设备的需求；- 多个输出接口，方便用电设备的连接；- 安全可靠，具备过载保护和短路保护等安全措施。
4. 电线布置为减少电线损耗和避免安全隐患，我们推荐采用以下布线方式：- 尽量缩短电线长度，减少电线损耗；- 采用合适规格的电线，以保证电力传输的安全性；- 电线布置应遵循国家相关标准和规定。
5. 安全措施在设计临时用电网时，安全是最重要的考虑因素之一。
我们建议采取以下措施以确保用电的安全性：- 严格遵守国家电力安全标准和规定，在使用过程中禁止违规操作；- 定期对电力设备进行检查和维护，确保设备的正常运行；- 建立用电管理制度，对用电过程进行监控和控制。
结论通过以上设计方案，我们可以建立一个安全可靠的办公生活区临时用电网。
在实施过程中，需要确保严格遵守电力安全标准和规定，并定期进行维护和管理。
这将为办公生活区提供稳定可靠的临时用电，以满足日常工作和生活的需求。
椰林书苑5#、7#楼生活区临时用电方案为确保我方承建的5#、7#楼工程顺利施工，根据我方在生活区的现场平面布置图及生活用电情况，供电设计如下：一、确定用电设备及额定容量办公区变频空调18台，电机功率1.5kw/台，计27kw，等效三相功率为27*1.732=46.76kw。
办公区一层照明30w节能灯10个，计0.3kw，等效三相功率为0.3*1.732=0.52kw。
办公区二层照明30w节能灯9个，计270w，二者等效三相功率为0.52+0.27*1.732=0.99kw。
工人宿舍区一(两层，每层九个房间)每个房间配置3台风扇及一个30w节能灯，计195w*9*2=3.51kw，等效三相功率为3.51*1732=6.08kw。
工人宿舍区二配置同工人宿舍区一。
管理人员食堂考虑电蒸箱12kw（三相）、冰柜及电饭锅各一台，计4kw（二相），等效三相功率为12+4*1.732=18.93kw。
工人食堂五间，每间考虑4kw，计20kw，等效三相功率为20*1.732=34.64kw 生活区用电总功率为：∑P=113.48kw取k=0.7 cosФ=0.75P总=K∑P/cosФ=0.7*113.48/0.75=105.9kw。
二、总线P导线截面选择（三相）1、导线允许电流I=k1*P/1.732*U* cosФ=1*105.9*1000/1.732*380*0.75=214.5A查表选用4*70+1*35铠装铝芯电缆，埋地敷设。
2、允许电压降（L=50米）I=P总/1.732*U*cosФ=105.9/1.732*0.38*0.75=214.5AR=ρ*L/s=0.028*50/50=0.028ΩΔU=I*R=214.5*0.028=6.01V<380*5%=19V符合要求。
三、办公区P1功率： 47.75kw1、导线允许电流：I=k1*P1/1.732*U* cosФ=1*47.75*1000/1.732*380*0.75=96.7A 查表选用35mm²BLX型铝芯橡皮线，从配电箱接至办公区分配电箱，明装穿管敷设。
生活区临时用电施工方案一、施工背景随着城市建设的不断加快，生活区的规划和建设也日益受到重视。
在生活区建设过程中，临时用电是必不可少的一个环节。
在施工过程中，如何合理、安全地进行生活区临时用电施工成为亟需解决的问题。
二、施工原则1. 安全第一在施工过程中，确保安全是最基本的原则。
所有施工人员必须严格遵守相关安全规定，做好安全防护工作。
2. 合理布局根据生活区的实际情况和用电需求，合理布局临时用电设施，确保供电充足、稳定。
3. 灵活应对面对临时用电中可能出现的各种问题，施工人员要具备灵活应对的能力，及时解决各类问题。
三、施工步骤1. 方案制定在施工前，需经过专业人员的评估，制定合理的施工方案。
2. 设备准备准备好所需的电缆、配电箱等设备。
3. 布线敷设根据布局图，进行电缆的敷设布线。
4. 设备安装安装配电箱等设备，进行必要的接线工作。
5. 联合调试经过安全检查后，进行电路的联合调试，确保供电正常。
四、施工注意事项1.使用符合国家标准的电缆和设备。
2.确保绝缘安全可靠。
3.定期对设备进行检查和维护。
4.严格遵守相关规定，不得私拉乱接。
五、施工结束1. 完工验收施工结束后，进行验收，确保施工符合要求。
2. 文明施工撤除所有施工痕迹，保持施工现场的整洁。
3. 安全交接将施工现场交接给相关部门，并做好相关记录。
总结生活区临时用电施工是一个综合性较强的工作，需要施工人员具备专业知识和丰富经验。
在施工过程中，安全第一是最重要的原则，只有确保安全，才能保证施工的顺利进行。
施工结束后，做好相关记录和交接工作，是保障生活区用电安全的重要环节。
.中冶交通建设集团有限公司国道306线林大段一分部办公生活区临时用电专项方案编制：审核：批准：.中冶交通建设集团有限公司国道306线林大段一分部2016年4月29日目录一、工程概述 (2)二、编制程序及编制容 (2)三、编制依据 (4)四、临时配电总体部署及要求 (4)五、办公生活区及试验室临时用电设计计算 (6)六、临时用电基本保护措施 (11)七、防雷保护措施 (13)八、安全用电组织措施 (13)九、安全用电技术措施 (14)十、预防电气火灾措施 (19)十一、附图 (19)一、工程概述本标段负责施工的路面工程，起讫点桩号为K535+150-K558+105，路线长22.98km，办公生活区位于路段的K538+330处西100米，占地面积为：，设办公区、宿舍区，生活区，场区员工约60人，为确保中冶交通建设集团有限公司国道306线林大段一部办公生活区安全、可靠用电，保证工程顺利进行，特编制本办公生活区及实验室临时用电施工组织设计。
根据办公生活区后期使用实际用电情况，临时用电电源由就近变压搭接50KWA的变压器接入，提供电源电压等级为低压380/220V，由低压配电柜接配线引至办公生活区用电点。
供电系统为TN-S系统。
根据这一情况确定本工程临时供电系统采用TN-S系统以保证施工用电要求。
二、编制程序及编制容2.1、临时用电编制程序1、临时用电施工专项方案是施工用电指导性文件，它是建筑工程施工前必须做的一项非常重要的工作，编制的是否合理不仅直接关系到用电安全，而且直接影响到施工人员的生活办公。
2、编制程序：确定电源情况→确定用电负荷、编制用电负荷统计表→确定实际用电布置图→确定供电系统图及供电竖面系统图→设计计算变压容量、电缆截面、低压电气元件规格型号→安全通电技术措施编制→编制施工现场预防发生电气火灾的措施。
2.2、临电编制容及程序1、设计计算容及程序现场勘探→用电负荷统计→绘制平面图、系统图、立面图→负荷计算→低压电气元件的选择。
1.设计计算容及程序的简要说明a)现场勘探：根据办公生活区及实验室施工图对照现场进行现场实际勘探，了解建筑物的位置，已建工程的位置，测绘现场地形，检查现场有无上下水管道或其它管线，现场周围有无外电架空线路，确定临时用电电源进线位置、变电设备位置、总配电室位置、分配电箱及开关箱的位置，绘制平面布置图。
b)负荷计算：根据办公生活区实际需要确定用电设备并列出实际用电统计负荷表；根据设备使用先后顺序确定供电系统图；然后采用需用系数法计算负荷。
c)电缆（导线）截面的选择：选择计算时应根据系统图确定回路进行计算，要求所选回路为供电系统图中供电距离最长、负荷最大的回路进行全步骤计算并列出计算式，其它回路通过计算选择后将其选择结果列表可省略计算步骤。
计算时应根据计算电流选择电缆截面，保证电缆能长时间通过允许最大电流，同时能承受最低的强度的要求。
确定电缆截面后按允许电压降压法校验，满足规定要求可确定电缆，不能满足规要求应重新选择电缆截面并对其进行校验直至满足要求为止。
d)低压电气元件选择：首先保证供电系统使用要求，保证按“三级配电二级”保护设置。
每一级配电箱开关的规格、型号、数量按其负荷情况进行选择，要求一级总配漏电断路器的漏电动作电流为50MA，三级开关箱的漏电断路器型号应选用DZ15L系列具有三保护功能的产品。
e)供电系统应根据电源的具体情况，确定临时用电供电系统。
要求临时用电供电系统采用TN-S或TN-C-S系统。
严禁采用其它供电系统。
三、编制依据四、临时配电总体部署及要求4.1、办公生活区及实验室用电线路布置及配电箱设置1、根据办公生活区及试验室实际情况，确定用电设备的位置及负荷情况，本工程电源主要提供办公生活区办公生活及实验室用电。
现场供电系统为TN-S系统，低压供电方式为放射式。
2、从变压器引线至配电室总配电柜，再由配电室总配电柜（一级控制）引出，建筑西面围墙引至本工程办公生活区西南角位置配电箱（二级控制），再由办公生活区配电箱接至各用电设备；3、办公生活区及试验室经一级配电箱分为两路供电：第一路供给：试验室设备第二路供给：办公生活照明、等设备各用电的三级配电箱分别由各分配电箱（二级控制箱）供电。
总配电箱及三级配电箱均设置漏电保护开关，形成三级控制二级保护，装设在开关箱的供电设备的各出线漏电开关动作电流不大于30mA，动作时间不大于0.1s，总配电箱的额定漏电动作电流和额定漏电动作时间的乘积不应大于30mA.s。
4.3、配电箱制作要求1、配电箱供电回路必须满足供电系统要求，必须按要求设置工作接零排、PE保护接零排。
要求保护接零排使用-35*3（-25*3）铜排制作并直接固定于箱体下侧，总配必须设置标准配电盘。
2、配电箱箱体均采用1.5mm以上钢板制作，箱体应满足防雨要求，应具有户外防雨功能，箱体及门应加专用锁。
3、箱体外必须按要求进行防腐处理，箱体外侧要求刷油漆并按公司统一要求的标记方法进行统一喷字。
4、箱导线连接必须按规定进行分色；箱导线暗配当导线穿过配电板时应使用护套，要求箱开关位置合理、导线排列整齐美观。
多股软线接头处应搪锡并加压接线端子。
所有螺丝必须使用镀锌件，接零排所有螺丝必须加弹簧垫圈、平垫圈。
5、配电箱应设置门锁，配电箱门应设置接地镀锌螺丝，配电箱进出线必须设在下侧，配电箱电缆进出线处应设防护圈，保护（或保护管配入箱）电缆。
6、配电箱应根据实际配置，在适当位置设置系统图、定期检查记录表、标识出各路名称。
五、办公生活区及试验室临时用电设计计算5.1、主要设备用电统计根据办公生活区实际情况分析，可能产生的现场用电设备统计如下：用电设备统计表5.2、配电设计计算5.2.1、供电主线负荷计算根据各种用电设备用量表，计算如下：1.总用电负荷（P总）：因综合考虑室、室外照明及设备用电三部分，其用电按：P计=1.1×(K1∑P a+ K2∑P b+ K1∑P c)式中：K1 K2 K3---- 需用系数，全部用电设备同时使用系数，30台以上时，K1=0.6K2室照明设备同时使用系数, K2=0.8，K3室外照明取1；P计=1.1×(K1∑P a+ K2∑P b+ K1∑P c)=1.1×（0.6*220.1+0.8*8.04+0.96*1）=153.3972kwP变=1.05P计/CosΦ=1.4P计=1.4*153.3972=214.75608KVA；现场采用50KVA的变压器可以满足要求。
临电主线按50KVA的变压器提供电源考虑。
2. 总用电电流（I总）：I总=P/（31/2*U）=214.756*103/（31/2*380）=326 A3.主电缆截面的选择：根据施工现场的特点，变压器的引出线路采用BLV型五芯电缆，就近接入总配电箱。
采用二组BLV3*185mm2+2*95mm2的电缆引入一级配电箱。
一级配电箱分设二个端子口组成AP箱.由于一级配电箱距离较近,可不考虑电压降问题。
4.计算干线电压降按容许电压降计算公式，L＝100×S Cε/ P，式中：L为送电线路的长度；C为容许电压降系数，铝芯线C=46.2；ε为导线允许电压降，对现场临时网路取7%；S为最大用电负荷P干线截面积，单位mm2。
ε=PL/CS =214.756*120/46.2*95*100%=5.9%＜7%；经核算该干线电压降符合要求。
