基于51单片机设计智能避障小车

单片机原理及系统课程设计专业：班级：姓名：学号：指导教师：基于单片机的避障小车设计1 引言本课程设计以AT89C51单片机为核心，完成了一辆利用超声波传感器来实现避障功能的小车，使小车对其运动方向受到的阻碍作出躲避动作。

本次设计主要研究小车的避障功能，当距离障碍物大于30cm时，小车前进；当距离障碍物小于20cm时，小车停止，舵机分别旋转到前、左、右三向，从而使超声波模块进行测距，并且小车采取相应的避障措施。

2 整体设计方案及原理2.1 总体设计方案本系统选用AT89C51单片机为主控机。

通过扩展必要的外围接口电路，实现对避障小车的设计，具体设计如下：(1)由于小车要进行测距，为了得到较好的避障效果和较精确的距离信息，经综合分析后，决定采用超声波模块进行非接触型测距。

避障小车与障碍物之间的实际距离通过数码管进行显示。

(2)避障小车采用差速方式控制行进方向，通过四个直流电机控制四轮旋转，并采用L298N双H桥直流电机驱动芯片控制直流电机正反转。

(3)超声波模块分别检测前方、左侧及右侧与障碍物之间的距离，因此需要采用舵机进行旋转完成超声波模块三向测距。

2.2 系统组成框图系统模块图如图1所示。

51单片机驱动模块直流电机超声波、舵机组合测距数码管显示图1 系统模块图3 硬件设计本设计选用AT89C51单片机为主控单元；驱动部分：采用L298N双H桥直流电机驱动模块；测距避障部分：采用US100超声波传感器模块；此外，还采用SG90舵机，实现超声波模块方向的变化。

该系统整体电路原理图如附图1所示。

3.1 电机驱动模块本次课程设计采用L298N双H桥直流电机驱动模块，采用SGS公司原装全新的L298N芯片，内部包含4通道逻辑驱动电路，可以直接驱动两路3-16V直流电机，并提供了5V输出接口（输入最低只要6V），可以给5V单片机电路系统供电（低纹波系数），是智能小车电机驱动的必备利器。

L298N芯片是一种二相和四相电机的专用驱动器，即内含二个H桥的高电压大电流双全桥式驱动器，接收标准TTL逻辑电平信号，可驱动46V、2A以下的电机。

置为 0-180 度，呈线性变化，即舵机控制是需要周期七 20ms 的方波信号，改变脉冲占空比， 即可改变转动角度。
3.4 超声波 超声波测距是借助于超声脉冲回波渡越时间法来实现的。 设超声波脉冲由传感器发出到接收 所经历的时间为 t，超声波在空气中的传播速度为 c，则从传感器到目标物体的距离 D 可用 下式求出： D = ct /2 单 片 机 系 统 超声波发射
控制电路板接受来自信号线的控制信号，控制电机转动，电机带动一系列齿 轮组，减速后传动至输出舵盘。舵机的输出轴和位置反馈电位计是相连的，舵盘 转动的同时，带动位置反馈电位计，电位计将输出一个电压信号到控制电路板， 进行反馈，然后控制电路板根据所在位置决定电机转动的方向和速度，从而达到 目标停止。其工作流程为：控制信号→控制电路板→电机转动→齿轮组减速→舵 盘转动→位置反馈电位计→控制电路板反馈。 舵机的控制信号周期为 20ms 的脉冲调制信号，其中脉冲宽度从 0.5-2.5ms 相对应得舵盘位
3.2 晶振
每个单片机系统都有晶振，全称叫做晶体振荡器，在单片机力作用非常大，他结合单片机内 部的电路， 产生单片机所需的时钟频率， 单片机的一切指令都是建立在晶振频率的基础上的， 晶振提供的频率越高， 则单片机运行的速度越快、 晶振用一种能把一种电能和机械能相互转 化的晶体共振状态下工作，已提供稳定精确的单品震荡。通常情况下，普通的晶振频率绝对 精度可以达到万分之五十。 晶振的作用为系统提供基本的时钟信号， 通常一个系统共用一个晶振， 以便各个部分被保持 同步。
L298N 电路如图所示
程序：
#include <reg52.h> #include <math.h> #define uchar unsigned char #define uint unsigned int sbit TRIG = P0^0 ; sbit ECHO = P0^1 ; sbit pwm = P0^2; sbit in1 = P1^0; sbit in2 = P1^1; sbit in3 = P1^2; sbit in4 = P1^3;

基于51单片机的模块化智能小车（有图有真相）！L298N 电机驱动芯片L电机驱动模块背面STC89C52最小系统背面小车底盘（拆自玩具遥控工程车）！5线4相步进电机（512:1）超声波测距模块装配好51最小系统和电机驱动模块的小车步进电机+超声模块装上了步进电机和超声模块连接好线后的造型+步进电机驱动电路ULN2003大功告成！土豆网上传了视频，但程序没有好好写，导致跑起来很不爽，这是很久以前的一个视频链接：/programs/view/q0naSUSlV-Q/欢迎大家多多交流QQ769942445这是源代码：#include "reg51.h"#include "intrins.h"#define uchar unsigned char#define uint unsigned int#define ulong unsigned long#define Moto3 P0/* sbit Moto3_a=P0^0; //5线4相步进电机sbit Moto3_b=P0^1;sbit Moto3_c=P0^2;sbit Moto3_d=P0^3;*/sbit Moto1_l=P2^0; //左电机sbit Moto1_r=P2^1;sbit Moto2_l=P2^2; //右电机sbit Moto2_r=P2^3;sbit TX=P2^4;sbit RX=P2^5;bitflag,flager;ucharhehe,flag_front,flag_left,flag_right;uint time;ulong S;ucharabcd[4]={0x01,0x02,0x04,0x08}; //电机导通相序A-B-C-D uchardcba[4]={0x08,0x04,0x02,0x01}; //电机导通相序D-C-B-Avoid delay1(uchar x){ uchara,b;for(a=0;a<x;a++)for(b=0;b<100;b++);}void Moto3_left(){ uchari,j;for(j=0;j<80;j++){ for(i=0;i<4;i++){ Moto3=abcd[i];delay1(10);}}}void Moto3_right(){ uchari,j;for(j=0;j<80;j++){ for(i=0;i<4;i++){ Moto3=dcba[i];delay1(10);}}}void delay(uchar n) //延时n*1ms{uchara,b,c;for(c=n;c>0;c--)for(b=142;b>0;b--)for(a=2;a>0;a--);}void left(){ Moto1_l=1;Moto1_r=0;Moto2_l=0;Moto2_r=1;}void right(){ Moto1_l=0;Moto1_r=1;Moto2_l=1;Moto2_r=0;}void go(){ Moto1_l=0;Moto1_r=1;Moto2_l=0;Moto2_r=1;}void back(){ Moto1_l=1;Moto1_r=0;Moto2_l=1;Moto2_r=0;}void stop(){ Moto1_l=1;Moto1_r=1;Moto2_l=1;Moto2_r=1;}void TX_10us() //启动一次模块{ TX=1;_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();TX=0;}void count() //计算{ time=TH0*256+TL0;S=(time*1.7)/100; //距离单位：cmTH0=0x00;TL0=0x00;if(S>30||flag==1) //10cm以内有效{ flag=0;}else{ flager=1; //障碍标志}}void test(){ TX_10us();while(!RX); //当RX为零时等待TR0=1; //开启计数while(RX); //当RX为1计数并等待TR0=0; //关闭计数count();}void delayer(uint n){ uinta,b,c;for(c=n;c>0;c--)for(b=100;b>0;b--)for(a=500;a>0;a--);}voidinit(){ TMOD=0x01;TH0=0x00;TL0=0x00;ET0=1;EA=1;}main(){ init();while(1)flag_front=flager;flager=0;Moto3_left();test();flag_left=flager;flager=0;aa: Moto3_right();test();flag_front=flager;flager=0;Moto3_right();test();flag_right=flager;flager=0;hehe=flag_front+(flag_left<<1)+(flag_right<<2);switch(hehe){ case 0x01:back();delayer(3);right();delayer(3);break;case 0x02:right();delayer(1);break;case 0x03:right();delayer(2);break;case 0x04:left();delayer(1);break;case 0x05:left();delayer(2);break;case 0x07:back();delayer(3);right();delayer(3);break;default:break;}go();flag_front=0;flag_left=0;flag_right=0;test();flag_right=flager;flager=0;Moto3_left();test();flag_front=flager;flager=0;Moto3_left();test();flag_left=flager;flager=0;hehe=flag_front+(flag_left<<1)+(flag_right<<2);switch(hehe){ case 0x01:back();delayer(3);right();delayer(3);break;case 0x02:right();delayer(1);break;case 0x03:right();delayer(2);break;case 0x04:left();delayer(1);break;case 0x05:left();delayer(2);break;case 0x07:back();delayer(3);right();delayer(3);break;default:break;}go();flag_front=0;flag_left=0;flag_right=0;gotoaa;}}void time0()interrupt 1{ flag=1;}。

清华大学本科生毕业论文题目: 基于51单片机的循迹避障小车的设计专业班级：电子信息工程2012级02班学号：学生姓名：指导教师：论文完成日期: 年月郑重声明本人的毕业论文是在指导老师的指导下独立撰写并完成的。

毕业论文没有剽窃、抄袭、造假等违反学术道德、学术规范和侵权行为，如果有此现象发生，本人愿意承担由此产生的各种后果，直至法律责任；并可通过网络接受公众的查询。

特此郑重声明。

毕业论文作者(签名)：年月日目录1 绪论 (3)1.1 课题研究的背景 (3)1.2 课题研究的意义 (5)1.3 课题研究的主要内容 (6)2 系统方案确定及主要元件的选择 (7)2.1 系统方案确定 (7)2.2 主要模块的选择 (7)3 系统硬件部分设计 (11)3.1 主控器AT89C51 (11)3.2 复位电路 (13)3.3 时钟电路 (13)3.4 寻迹模块 (14)3.5 避障模块 (15)3.6 H桥电机驱动 (16)3.7 电源模块 (17)4 系统软件部分设计 (19)4.1 系统使用的软件简介 (19)4.2 软件调试平台 (19)4.3 系统程序流程设计 (21)5 系统仿真实现 (26)6 调试结果分析 (27)结束语 (28)附录 (29)附录1 元件清单 (29)附录2 程序代码 (29)参考文献 (33)致谢 (34)基于51单片机的循迹避障小车的设计专业：电子信息工程班级：**班作者：*** 指导老师：***摘要智能作为现代社会的新产物，是以后的发展方向，他可以按照预先设定的模式在一个特定的环境里自动的运作，无需人为管理，便可以完成预期所要达到的或是更高的目标。

本设计通过实时检测各个模块传感器的输入信号，利用红外对管检测黑线实现寻迹,通过光电传感器实现避障，采用存储空间较大的AT89C51作为主控制芯片，小车电机驱动采用L298N芯片，根据内置的程序分别控制小车左右两个直流电机运转，实现小车自动识别路线，能较有效的控制其在碰上障碍物时能转弯角度及寻迹行驶。

基于51单片机的避障小车程序程序中有我写的注释，看不懂程序的话，可以参考。

#include<reg52.h>#include<intrins.h>#define uchar unsigned char#define uint unsigned intsbit IN1=P2^1;//左电机输入端1sbit IN2=P2^2;//左电机输入端2sbit IN3=P2^3;//右电机输入端1sbit IN4=P2^4;//右电机输入端2sbit ENA=P2^0;//右电机使能控制端sbit ENB=P2^5;//左电机使能控制端sbit TX=P1^0;//超声波发送控制端sbit RX=P1^1;//超声波接收控制端uint time=0,ERROR;//用于存放定时器时间值uint PWM1,PWM2,num1=0,num2=0;uint s=0;//用于存放距离的值uchar tt=0;void Delay20us()//@11.0592MHz 延时20us{unsigned char i;_nop_();_nop_();_nop_();i = 52;while (--i);}void forwardg()//前进函数{IN1=1;IN2=0;IN3=1;IN4=0;PWM1=15;PWM2=18;}void stopg()//停止函数{IN1=1;IN2=1;IN3=1;IN4=1;PWM1=0;PWM2=0;}void count()//测距函数{tt=200;if(tt==200)//20ms超声波发送一次{tt=0;TX=1;//超声波发送端Delay20us();//延时20usTX=0;//超声波发送端ERROR=50000;//while(RX==0&&ERROR>0)//判断是否有接收&&等待时常{ERROR--;//等待时长}if(RX==1)//超声波有接收RX=1{TR0=1;//开始计时while(RX&&!TF0);//接收完毕（RX=0）或者超出量程结束语句TR0=0;//停止计时if(TF0==1)//如果溢出（超出量程）{TF0=0;//置溢出标志位为0s=999;//直行控制}else{time=TH0*256+TL0;TH0=0;TL0=0;s=(time*1.7)/100;//距离计算公式}}else{s=999;}}}void time0init()//定时器0初始化{TMOD|=0x01;//设置定时器0为工作方式1TH0=0;TL0=0;//定时器赋初值}void time1init()//定时器1初始化{ET1=1;//开定时器中断TR1=1;//开定时器1中断TH1=0xFF;//定时器赋初值TL1=0xA3;TMOD|=0x10;//设置定时器1为工作方式1}void time1() interrupt 3//定时计数器1中断{TH1=0xFF;TL1=0xA3;//赋初值tt++;num1++;num2++;if(num1>=100) //PWM的周期为100*0.1=10ms num1=0;if(num2>=100)num2=0;if(num1<PWM1)ENA=1;//打开右电机使能控制端if(num2<PWM2)ENB=1;if(num1>=PWM1)ENA=0;//关闭右电机使能控制端if(num2>=PWM2)ENB=0;}void main(){time0init();time1init();EA=1;//开总中断while(1){count();//调用距离计算函数if(s>=6)//大于等于6厘米前进{forwardg();}else{stopg();}}}。

基于51单片机的超声波避障小车设计-毕业论文内蒙古科技大学本科生毕业设计说明书(毕业论文)题目:基于单片机的超声波避障小车设计学生姓名:祝伟泰学号:1267112115 专业:测控技术与仪器班级:测控2012-1指导教师:燕芳副教授内蒙古科技大学毕业设计说明书(毕业论文)基于单片机的超声波避障小车设计摘要随着科学技术的飞速发展，人们对智能汽车的研究有增无已，智能车已然成为以后科学技术发展的新思路和新方向。

智能车可以按照预先设定的模式在一个环境里自动的运作，不需要人为的操控，可应用于路面检测，科学勘探，智能温度测量等。

本设计中制作的智能小车(又称轮式机器人)是本人在综合应用了本科所学的专业知识后设计出的一台智能小车，它具有超声波测距，自动避障，同步测速等功能。

虽然超声波避障小车只是智能车领域中的冰山一角，但是它却也是智能车中一个典型的代表。

麻雀虽小五脏俱全，本次设计的超声波避障小车，用STC15单片机作为核心控制器，设计出一种可以自动避障，并能同步实现速度和距离的测量以及显示的智能小车。

避障和测距通过超声波测距模块实现，并加入光电码盘测速模块从而实现测速功能，小车驱动由L298N驱动电路完成,数据的显示用LCD1602实现。

关键词:STC15单片机;超声波;避障;测速I内蒙古科技大学毕业设计说明书(毕业论文)Ultrasonic obstacle avoidance car design basedon Micro Computer UnitAbstractWith the development of science and technology, People have increased the research of smart car.Smart car has become the new way of thinking and a new direction for after the development of science and technology . Smart cars can be according to the preset mode automatically in an environment of operation, without the need of human control, can be applied to road testing, scientific exploration, intelligent temperature measurement, etc.This paper discusses the intelligent car (also known as wheeled robot) is I after summarized the major undergraduate course design a smart car, it has the ultrasonic distance measurement, automatic obstacle avoidance, synchronous speed, and other functions. Although ultrasonic obstacle avoidance car is just the tip of the iceberg in the field of smart car, but it is also a typical representative in intelligent vehicles. The sparrow is small all-sided, the design of ultrasonic obstacle avoidance car, use STC51 single-chip microcomputer as the core controller, design a kind of can automatic obstacleavoidance, and can realize the speed and distance measurement simultaneously and the smart car show. Obstacle avoidance and the distance by ultrasonic ranging module, and add light code disc speed measuring module and function of speed of the car drive by L298N drive circuit is completed, through LCD1602 display of measured data.Keywords: STC15;Ultrasonic sensors; avoidance; speedII内蒙古科技大学毕业设计说明书(毕业论文)目录摘要 (I)Abstract (II)1.1课题研究背景和意义 (1)1.2智能汽车的发展概述 (1)1.3 课题研究技术要求与主要内容 ....................................... 2 第二章总体方案设计 (4)2.1总体方案设计 (4)2.1.1具体设计思路 .................................................52.2系统各模块的设计方案 (6)2.2.1控制核心模块的选择方案论证 ...................................62.2.2主电路板的方案论证 ...........................................67 2.2.3测距避障传感器的方案论证 .....................................2.2.4 测速模块的选择方案论证 ......................................89 2.2.5电机驱动选择方案论证 .........................................2.2.6 显示装置的选型方案论证 ......................................92.3 本章小结 ........................................................11 第三章硬件电路设计 (11)3.1 STC15单片机简介 .................................................123.1.1 引脚说明 ...................................................123.1.2 特别管脚说明 ...............................................133.1.3 中断说明 ...................................................133.2 时钟电路和复位电路 (14)3.3电源电路部分 .....................................................143.4超声波传感器 .....................................................143.4.1 超声波测距的物理性质 .......................................153.4.2 超声波测距的原理 ...........................................153.4.3超声波测距过程分析 ..........................................163.5 电机驱动电路 ....................................................17III内蒙古科技大学毕业设计说明书(毕业论文)3.5.1 电机驱动电路分析 ...........................................183.5.2 PWMD调速分析 ...............................................193.6 LCD1602显示电路设计 .............................................193.6.1 LCD1602显示 ................................................193.6.2 LCD1602引脚功能说明 ........................................203.6.3 1602LCD的指令说明及时序: (20)3.7 光电测速模块 (22)3.8 报警电路设计 ..................................................... 23 第四章软件设计部分 (24)4.1 主程序的设计 (24)4.2 超声波测距程序设计 (25)4.3 避障程序设计 (26)4.4 PWM程序设计 .....................................................2728 4.5 显示子程序设计 ...................................................4.7 报警程序设计 (29)系统调试 .........................................................30 第五章5.1概述 .............................................................305.2 各模块的调试 (30)5.2.1 LCD的调试 ..................................................305.2.2光电码盘调试 ................................................315.2.3 蜂鸣器报警调试 .............................................315.2.4 电机及驱动调试 .............................................325.2.5 超声波模块调试 .............................................32 总结 .................................................................... 33 参考文献 (34)附录A 实物图 ............................................................ 36 附录B 源程序 (37)致谢 ....................................................................38IV内蒙古科技大学毕业设计说明书(毕业论文)第一章绪论1.1课题研究背景和意义随着21世纪的到来科学技术的发展步入了一个高速发展的阶段，智能化也普及了各个领域。

51单片机小车循迹避障原理
51单片机小车循迹避障的原理主要包括以下步骤：
1. 传感器检测：小车通过安装的传感器检测路径和障碍物。

寻迹传感器利用黑色对光线的反射率小这个特点，当检测到黑线时，传感器上的开关指示灯会熄灭，输出的是高电平。

如果没有经过黑线，一直保持低电平。

红外传感器在有障碍物时灯会亮，所以有障碍物代表低电平，没有障碍物高电平。

2. 信息处理：51单片机接收并处理传感器的信号。

根据传感器的信号，单片机判断出小车是否偏离了预定路径，或者前方是否有障碍物。

3. 电机控制：根据信息处理的结果，单片机控制电机转动。

例如，如果检测到小车偏离了预定路径，单片机将发送信号使电机转动，使小车回到正确的路径上。

如果检测到前方有障碍物，单片机将发送信号使电机停止转动，避免小车撞到障碍物。

4. 循环检测：小车在行进过程中不断重复上述步骤，确保能够持续地沿着预定路径行进并避开障碍物。

这就是51单片机小车循迹避障的基本原理。

实际的实现可能会更复杂，可能需要更多的传感器和控制逻辑来确保小车的稳定和安全运行。

L298N的详细资料驱动直流电机电机驱动电路；电机转速控制电路（PWM信号）主要采用L298N，通过单片机的I/O输入改变芯片控制端的电平，即可以对电机进行正反转。

驱动原理图L298电机驱动模块实物图我正在用L298N驱动我的小车的两个直流减速电机，其实它很好用，1和15和8引脚直接接地，4管脚VS接2.5到46的电压，它是用来驱动电机的，9引脚是用来接4.5到7V的电压的，它是用来驱动L298芯片的，记住，L298需要从外部接两个电压，一个是给电机的，另一个给L298芯片的6和11引脚是它的使能端，一个使能端控制一个电机，至于那个控制那个你自己焊接，你可以把它理解为总开关，只有当它们都是高电平的时候两个电机才有可能工作，5,7,10,12是298的信号输入端和单片机的IO口相连，2,3,13,14是输出端，输入5和7控制输出2和3, 输入的10,12控制输出的13,14L298N型驱动器的原理及应用L298N是SGS公司的产品，内部包含4通道逻辑驱动电路。

是一种二相和四相电机的专用驱动器，即内含二个H桥的高电压大电流双全桥式驱动器，接收标准TTL逻辑电平信号，可驱动46V、2A以下的电机。

L298N的恒压恒流桥式2A驱动芯片L298N说明及应用L298是SGS公司的产品，比较常见的是15脚Multiwatt封装的L298N，内部同样包含4通道逻辑驱动电路。

可以方便的驱动两个直流电机，或一个两相步进电机。

L298N芯片可以驱动两个二相电机，也可以驱动一个四相电机，输出电压最高可达50V，可以直接通过电源来调节输出电压；可以直接用单片机的IO口提供信号；而且电路简单，使用比较方便。

L298N 可接受标准TTL逻辑电平信号V SS，V SS可接4．5～7 V电压。

4脚VS接电源电压，VS电压范围VIH为＋2．5～46 V。

输出电流可达2．5 A，可驱动电感性负载。

1脚和15脚下管的发射极分别单独引出以便接入电流采样电阻，形成电流传感信号。

基于51单片机的超声波智能避障小车所在院系：电气与控制工程学院作者：2015.7.7论文题目：基于51单片机的超声波智能避障小车专业：微电子学1201学生：指导老师：刘晓荣柴钰王健摘要随着国内外智能小车的迅速发展，我们在本次课设中进行了超声波智能避障小车的设计，超声波避障小车主要是运用超声波测距进行数据传输，最后通过单片机控制电机进行避障，这次小车设计的意义在于探索智能小车的设计理念及设计方法，有些生活中的实际问题便是由于人的反应时间过长所引起，而智能车实现了自动应急，为生命保障做最后一道壁垒。

关键词：智能小车，单片机，超声波，测距，避障1绪论二十一世纪是计算机技术、科学技术和汽车工业迅猛发展的时代，在此大环境下，汽车与电子信息产业逐渐的一体化，向电子化、多媒体化和智能化方向发展，智能超声波避障小车则是其中的代表，它的研究及应用无疑成为关注的焦点。

1.1概述本小车使用一台STC89C52单片机作为主控芯片，它通过超声波测距来获取小车距离障碍物的距离，在小车与障碍物的距离小于安全距离（用软件设定）时自动拐弯，以避开障碍物。

在避开障碍物后，小车会沿直线前进。

本系统设计的简易智能小车分为几个模块：单片机控制系统、超声波路面检测系统、前进、转弯控制电机。

1.1.1 基于51单片机的超声波智能避障小车的发展随着社会的不断发展和科学技术水平的不断提高，人类渴望创造出一种取代人力的劳动工具解放劳动力，于是出现了“机器人”这个代名词。

1959年诞生世界上第一台机器人，至今已有50多年的历史，机器人技术在科学领域也取得了质的飞跃，目前已发展成一门机械、电子、计算机、自动控制、信号处理，传感器等多学科为一体的尖端技术。

智能超声波避障小车经历了三代技术创新变革。

第一代超声波避障小车可编程的示教再现型，不需要装载任何传感器，只是采用简单的开关控制，通过编程来设置小车的路径与运动参数，在工作过程中不能根据环境的变化而改变自身的运动轨迹。

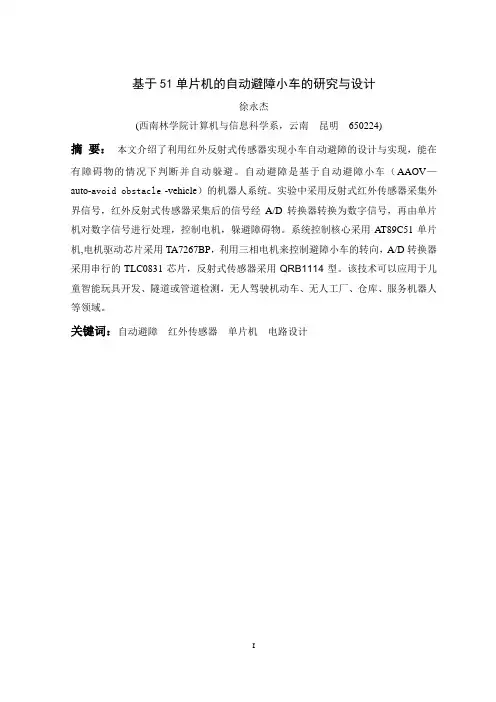

基于51单片机的自动避障小车的研究与设计徐永杰(西南林学院计算机与信息科学系，云南昆明650224)摘要：本文介绍了利用红外反射式传感器实现小车自动避障的设计与实现，能在有障碍物的情况下判断并自动躲避。

自动避障是基于自动避障小车（AAOV—auto-avoid obstacle -vehicle）的机器人系统。

实验中采用反射式红外传感器采集外界信号，红外反射式传感器采集后的信号经A/D转换器转换为数字信号，再由单片机对数字信号进行处理，控制电机，躲避障碍物。

系统控制核心采用AT89C51单片机,电机驱动芯片采用TA7267BP，利用三相电机来控制避障小车的转向，A/D转换器采用串行的TLC0831芯片，反射式传感器采用QRB1114型。

该技术可以应用于儿童智能玩具开发、隧道或管道检测，无人驾驶机动车、无人工厂、仓库、服务机器人等领域。

关键词：自动避障红外传感器单片机电路设计The research and design of AAOV-auto-avoid abstacle car whichbases on 51 single chipsYongjie Xu(Southwest Forestry University Computer And Information ScienceDepartment Kunming ,Yunnan 650224) [SUMMARY]This article introduces the design and execution of automatically avoiding obstacles by usage of the reflected infrared sensor on smsll cars.It makes the small cars judge and evade the obstacles automatically. Avoiding obstacles automatically is based on the AAOV-auto-avoid obstacle-vehicle of robot system.In the experiment,it adopts reflected infrared sensor to collect the external world signals which is transforms into number signals by the A/D conversion machine later then.After that,the single chip will handle these number signals and control current machine to avoid obstacles.The control core in system adops the AT89C2051 single chip;the current machine driving CMOS chip adops TA726TBP list,making use of 3-phasen current machine to control car’s direction;the A/D conversion machine adops series lines TLC0831CMOS chip;the reflecting type sensor adops QRB1114. This technology could serve to the development of children’s intelligent toys ,the examnation of tunnels and pipes, driverless mobile, robot factory, warehouse, service robot and etc.KEYWORD:AAOV-auto-avoid infraned sensor single chip Microcomputer，current design目录目录 (III)前言 (6)1 避障小车设计思路 (7)1.1设计思路 (7)1.2系统组成 (7)2 控制核心——单片机 (8)2.1单片机的发展历史 (8)2.2单片机的特点 (8)2.3单片机的应用领域 (9)2.3.1 单片机在智能仪表中的应用 (9)2.3.2 单片机在机电一体化中的应用 (9)2.4单片机外部晶振 (9)3 AT89C51单片机 (10)3.1主要性能参数 (10)3.2单片机选择 (10)4 传感器 (11)4.1传感器选择 (11)4.2红外反射式光电传感器特性与工作原理 (11)4.3两种反射式型号的传感器参数比较 (12)4.3.1 QRB1114型反射式传感器 (12)4.3.2 ST178型反射式传感器 (13)4.3.3 自制传感器测试数据及实物图片 (14)4.4具体设计与实现 (17)4.5QRB1114反射式红外传感器与A/D转换器连接电路 (17)5 模/数(A/D)转换器 (19)5.1A/D转换的主要性能指标 (19)5.1.1 分辨率 (19)5.1.2 转换时间 (19)5.1.3 量程 (19)5.1.4 精度 (19)5.2A/D转换的外围电路 (19)5.2.1 采样保持电路 (20)5.2.2 多路转换模拟开关 (20)5.2.3 三态门 (20)5.38位A/D转换器----ADC0809芯片 (20)5.3.1 ADC0809的主要特性 (21)5.3.2 ADC0809内部结构 (21)5.3.3 ADC0809引脚功能 (22)5.3.4 ADC0809的工作过程 (23)5.3.5 ADC0809与8051单片机模拟实验 (23)5.3.6 ADC0809与8051模拟实验程序 (24)5.4TLC0831八位串行A/D转换器 (25)5.4.1 TLC0831的特点 (25)5.4.2 TLC0831引脚功能 (25)5.4.3 TLC0831电气特性 (26)5.4.4 功能方框图及功能说明 (26)5.5TLC0831与8051单片机模拟实验 (27)5.5.1 TLC0851与8051模拟实验电路图 (27)5.5.2 TLC0851与8051模拟实验程序 (28)6 单片机驱动直流小电机 (30)6.1电机驱动电路器件 (30)6.2驱动电路的基本功能 (30)6.3H桥式电路原理 (30)6.4驱动芯片比较 (31)6.4.1 电机驱动芯片 L298 (31)6.4.2 电机驱动专用芯片TA7267BP (32)6.5驱动芯片选择 (34)6.6TA7267BP驱动芯片与AT89C51单片机连接电路 (35)7 单片机控制避障小车方向 (36)7.1步进电机控制系统及各部分功能 (36)7.2步进电机 (37)7.3单片机控制步进电机接口电路 (37)8 避障小车的动力——微型电机 (39)8.1三种类型的电机比较 (39)8.2电机选择 (39)9 电路图及电机驱动程序和万向轮驱动程序 (41)9.1电路全图 (41)9.2程序选择 (41)9.3程序流程图 (41)9.4程序清单 (42)10 结论 (44)参考文献 (45)指导教师简介 ........................................... 错误!未定义书签。

基于单片机的智能小车避障循迹系统设计
随着技术的不断发展，智能小车成为人们生活中不可或缺的一部分。

本文主要介绍一款基于单片机的智能小车避障循迹系统设计。

一、系统的硬件设计
本智能小车的硬件设计包括控制模块、电源模块、驱动模块和传感器模块。

其中，控制模块采用C51单片机，电源模块采
用锂电池，驱动模块通过直流电机实现小车的前进、后退、左右转弯等各项动作，而传感器模块则包括超声波传感器、巡线传感器和红外线传感器。

二、系统的软件设计
本智能小车的软件设计包括控制程序和驱动程序。

控制程序主要实现通过巡线传感器和超声波传感器来检测路面情况，从而确定小车行驶方向和速度，同时通过红外线传感器来检测障碍物，从而进行避障。

驱动程序主要用于实现小车的前进、后退、左右转等动作。

三、系统的操作流程
小车启动时，控制程序首先检测巡线传感器和超声波传感器所处位置，从而确定小车行驶方向和速度。

接着，红外线传感器开始检测障碍物，并且在检测到障碍物时，自动转弯避免碰撞。

当小车行驶过程中检测到黑色线条时，巡线传感器将自动控制
小车前进或后退，从而使小车保持在线条上行驶。

四、系统的优点和应用
基于C51单片机的智能小车避障循迹系统具有高度自动化、低成本、易于维护等优点。

该系统可广泛应用于自动化物流、智能家居、机器人等领域。

总之，随着科技的不断发展，传感器技术和单片机技术等已经得到了广泛的应用和推广。

未来，智能小车必将在各个领域发挥更大的作用，创造更多的价值。

基于51单片机智能巡线避障小车1系统方案确定及主要元件的选择1.1 系统方案确定本次设计的智能小车实现的基本功能如下：❖实时检测路径，并按照指定路线行驶；❖实时检测障碍物，并躲过继续行驶；❖实时显示当前速度，并显示在lcd1602上为此以AT89C52为主控芯片，主要包括避障模块、电源模块、声控模块、电机驱动模块等，系统框图如图2.3所示。

通过寻迹及避障传感器来采集周围环境信息来反馈给CPU，通过主控的处理，来控制电机的运转，从而实现寻迹与避障，达到智能行驶。

且本设计添加了声控效果，通过声音传感器来对小车发出指令，让其行驶与停止。

为了能够更好地完成本次设计任务，我们采用三轮车，其前轮驱动，前轮左右两边各用一个电机驱动，调制前面两个轮子的转速起停从而达到控制转向的目的，后轮是万象轮，起支撑的作用，并通过软件程序控制，与硬件架构相结合，从而实线自动寻迹、避障的功能。

1.2 主要元件的选择1.2.1 主控器按照题目要求，控制器主要用于控制电机，通过相关传感器对路面的轨迹信息进行处理，并将处理信号传输给控制器，然后控制器做出相应的处理，实现电机的前进和后退，保证在允许范围内实线寻迹避障。

方案一：可以采用ARM为系统的控制器，优点是该系统功能强大，片上外设集成度搞密度高，提高了稳定性，系统的处理速度也很高，适合作为大规模实时系统的控制核心。

而小车的行进速度不可能太高，那么对系统处理信息的要求也就不会太高。

若采用该方案，必将在控制上遇到许许多多不必要增加的难题。

方案二：使用51单片机作为整个智能车系统的核心。

用其控制智能小车，既可以实现预期的性能指标，又能很好的操作改善小车的运行环境，且简单易上手。

对于我们的控制系统，核心主要在于如何实现小车的自动控制，对于这点，单片机就拥有很强的优势——控制简单、方便、快捷，单片机足以应对我们设计需求[5]。

51单片机算术运算功能强，软件编程灵活、自由度大，功耗低、体积小、技术成熟，且价格低廉。

单片机设计智能避障小车摘要利用红外对管检测黑线与障碍物，并以STC89C51单片机为控制芯片控制电动小汽车的速度及转向，从而实现自动循迹避障的功能。

其中小车驱动由L298N驱动电路完成，速度由单片机输出的PWM波控制。

本文首先介绍了智能车的发展前景，接着介绍了该课题设计构想，各模块电路的选择及其电路工作原理，最后对该课题的设计过程进行了总结与展望并附带各个模块的电路原理图，和本设计实物图，及完整的C语言程序。

关键词：智能小车；51单片机；L298N；红外避障；寻迹行驶abstractUsing infrared detection black and obstacles to the line and STC89C51 microcontroller as the control chip to control the speed of the electric car and steering, so as to realize the function of automatic tracking and obstacle avoidance. Which the car driven by the L298N driver circuit is completed, the speed of the microcontroller output PWM wave control. This article first introduces the development of the intelligent car prospect, then introduces the design idea, the subject selection of each module circuit and working principle of the circuit, the design process of the subject is summarized and prospect with each module circuit principle diagram, and the real figure design, and complete C language program.Key words: smart car; 51 MCU; L298N; infrared obstacle avoidance; track driving一、绪论1.1智能小车的意义和作用自第一台工业机器人诞生以来，机器人的发展已经遍及机械、电子、冶金、交通、宇航、国防等领域。

题目：基于51单片机的自动避障感光小车学院：物理与电子科学学院基于51单片机的自动避障感光小车摘要: 51单片机是一种功能相当强大的八位单片机，更重要的是它非常容易操作，因此目前它被人们广泛使用。

本设计是基于51单片机的控制并运用超声波传感器来检测路面障碍物，通过PWM技术来控制后面两轮的速度以实现转弯避障，此小车利用白炽灯作为目标光源，利用光敏电阻罗盘来确定光源的方向，最后到达目标位置。

小车运用80C51来控制小车的自动行进方向，自动避障和自动停车。

小车的驱动电路主要依靠L298N完成。

整个系统的电路结构简单，可靠性能高。

关键字：单片机；超声波传感器；80C51；L298N目录1 引言 (1)2 方案设计与论证 (1)2.1 主控系统 (1)2.2 电机驱动模块 (2)2.3 电源模块 (3)2.4 避障模块 (3)2.5 感光模块 (3)2.6 自动停车模块 (4)3 硬件设计 (4)3.1 总体设计 (4)3.2 驱动电路 (5)3.3 超声波避障模块 (5)3.4 光敏电阻感光模块 (5)3.5 停车模块 (6)4 软件设计 (6)4.1主程序流程图 (6)4.2 避障功能设计 (7)4.3感光功能设计 (11)5 系统的仿真与调试 (14)5.1概述 (14)5.2避障功能的仿真 (16)5.3感光模块的仿真 (17)6 总结 (19)参考文献 (20)致谢 (22)附录A 源程序清单 (23)附录B 电路硬件仿真图 (27)1 引言在科学探险和现实救助中经常会遇到一些人类无法到达的危险地域的探测，这时就需要机器人为我们获取一些数据及情报。

这就需要机器人可以自动定位探测目标向探测目标自动行进并能通过传感器了解周围环境以及自身状态。

在复杂的地形中，机器人的自动避障与自动导航是必须要求的，所以自动避障技术以及自动导航就由此发展起来了。

我的智能小车就是基于这一技术设计出来的。

智能小车是一个集环境感知、规划决策、自动行驶等功能于一体的综合系统, 它集中地运用了计算机、传感、信息、通信、导航、人工智能及自动控制等技术,是典型的高新技术综合体[1]。

唐山师范学院本科毕业论文题目基于单片机的智能小车的设计学生***指导教师*** 副教授年级2008级专业电子信息科学与技术系别物理系唐山师范学院物理系2012年5月郑重声明本人的毕业论文是在老师的指导下独立撰写完成的。

如有剽窃、抄袭、造假等违反学术道德、学术规范和侵权的行为，本人愿意承担由此产生的各种后果，直至法律责任，并愿意通过网络接受公众的监督。

特此郑重声明。

毕业论文作者（签名）：年月日目录摘要 (3)第一章引言 (3)第二章方案说明 (3)2.1、方案论证 (3)2.2、总体设计方案概述 (4)第三章硬件电路设计 (5)3.1、主控电路 (5)3.1.1、L7805稳压器 (5)3.1.2、MAX232芯片简介 (6)3.2、八路红外传感器模块 (6)3.2.1、LM324简介 (6)3.2.2、74HC14D简介 (6)3.3、L298N电机驱动模块 (7)3.3.1、L298N简介 (8)3.4、机械部分 (9)第四章软件系统设计 (9)4.1、程序流程图 (9)4.2、程序设计方案 (9)参考文献 (12)第五章结束语 (12)致谢 (12)附录1 (13)附录2 (13)外文页 (20)基于单片机的智能小车的设计摘要本文介绍了基于STC89C52单片机的智能小车的设计与实现。

小车主要能够识别黑线并检测障碍物从而实现在固定跑道内行驶并且可自动避障。

小车以STC89C52单片机控制器；采用八路红外传感器及其处理模块实现对黑线及障碍物的检测；通过单片机产生PWM波并通过L298N来对小车的方向和速度进行控制。

关键字STC89C52 单片机红外传感器 PWM L298N第一章引言社会的发展，科技的进步，使得人们对生活中的很多事物都提出了更高的要求，就像人们自己走累了便想到了坐车，所以马车出现了；而马车已经满足不了人们对速度的追求的时候，便又发明了汽车，所以科技创新是基于人们的需要而出现的；那么到了现在这个普通汽车已经很普遍的掌控在人们手中的时候，一个新的概念便被提了出来，它就是智能车。

基于51的避障/循迹/重力感应遥控的智能小车设计1 绪论1.1 选题背景随着汽车工业的迅速发展，关于汽车的研究也就越来越受人关注。
