HH系列电热恒温水浴锅作业指导书

HH系列数显恒温水浴锅1.目的规定HH系列数显恒温水浴锅的标准操作规程。

2.范围单列4孔HH-4加热功率1000w的HH系列数显恒温水浴锅的操作、维护及保养。

3.术语无4.职责QC人员严格执行此操作规程，做好本职工作。

5.内容5.1参数设置使用时必须先加水于锅内，再接通电源。

5.1.1设置温度按SET键进入温度设置模式设定设置或查看设定值，按下SET键看到数字闪动表示在设置模式下，按向上钮增加设置值，向下钮减少设置值，一直按着不放会一直增加或减少到您需要的值，设置完毕，再按下SET按钮退出设置模式，返回正常工作测量模式。

5.1.2调整参数Sc按着SET键3秒钟不放后进入内部参数设置调整界面，界面显示Sc是误差校准值，表示温控仪测定值和实际值的误差，默认为0.0，您可以再按下SET键，显示闪动的数字进入调整状态，按上或下按钮调整数值。

（-9.9～9.0）5.1.3调整参数E设置完后按SET键进入下个参数的调整，界面显示E表示断点控制的提前量（仅当P值设置为0时生效），默认值为0.5，调整方式和Sc一样。

5.1.4调整参数P再按下SET键进入第三个参数，界面显示P表示P值设定，P值的含义大致为启动控制温度＝设定值－（10／P值）。

如设置为50度，P值为10时表示49度开始控制，P为4时表示47.5度时开始调整。

如果使用时温度过冲太大，将P值适当调小，如果温度上升过慢或则始终达不到控制温度，将P值适当调大。

（注：当P值为0时进入断点控制模式，即系统PID失效，当温度低于（设定值-E值）时开始加热，否则停止加热。

）5.1.5调整参数c再按SET键进入最后参数C的设置，最后的参数暂时为系统内部保留参数，请不要调整，默认值为20.0。

所有参数设置完毕，按下SET键，返回正常工作状态。

锅内不可加水过多，以免沸腾时水溢出锅外，并应注意锅内水不能使电热管露出水面，以免烧杯电热管，造成漏水。

5.2注意事项5.2.1为了确保安全，使用时请接上地线。

HH系列数显恒温水浴锅使用说明书一、产品介绍水浴涡主要适用于各大中院校、科研企事业单位的实验室和化验室,用于各种化学样品、生物制品的蒸储、干燥、浓缩及温渍。

该水浴涡集一般恒温水浴涡之优点，内胆采用优质不锈钢焊接和冲压，外壳采用烘烤漆，提高了整机的防腐能力。

二、技术指标1：型号：HH-型2：功率：W3：工作室容积：470X310X 130mm4：电源：交流220V 50Hz5：温度范围：室温〜100C6：最大误差：±0.5℃7：水温波度:<0. 5℃8：升温速度：由室温〜100℃不超过1小时三、使用维护1、向工作室内注入适量的洁净自来水或普通蒸馈水，放置容器。

2、接通电源，翻开控温开关，显示器从99.9演变到仪器容器内实际温度，按“SET”键，使显示器小数点右位的数码管闪烁，此时设定所需的预置温度，按▲增数，按▼减数。

再按“SET”键，数据显示为仪器容器内实际温度。

如果仪器内容器温度与显示的温度明显不符, 作如下的调整：长按“SET”键，当出现显示为“E 1.5”松开（E L 5为提前量控制，出厂前已调整好，请勿自行调整），再按“SET”键，出现数字显示（此时没有任何英文字母），按▲增加温度，按▼减少温度（举例：如仪器容器内实际温度大于显示的温度，那么需▲两者的偏差），校准为止。

再一次按“SET”键，显示为“P 2.0" （P 2.0为比例带，出厂前已调整好，请勿自行调整）。

再按“SET”即显示仪器容器内温度。

“OUT”灯亮表示预置温度高于仪器内温度，处于加热状态。

3、假设水浴涡较长时间不使用，应将水浴涡中的水排尽，用软布擦净并凉干。

4、禁止在水浴涡无水状态下使用加热器。

5、该产品使用过程中必须将三孔插座有效接地。

四、整机清单1、电源线1根2、产品彩图1份3、说明说1份4、维修卡1份本厂产品自出厂之日起，保修1年，终生维修，请放心使用。

江苏省金坛市环宇科学仪器厂厂址：江苏省金坛市北环西路191号：213200手机：0订货热线：：E-mail：。

1仪器组成
由主机控制面板、浴槽、加热组件及温度传感器、LED显示屏等组件构成。

2环境条件
温度：室温～100℃交流电流：220V
3适合范围
HH系列数显恒温水浴主要用于实验室中蒸馏，干燥，浓缩，及温渍化学药品或生物制品，也可用于恒温加热和其它温度试验。

4操作步骤
4.1 向工作室水箱注入适量的洁净自来水，直至水面距浴槽顶端
1-2cm为宜，放置容器。

4.2 接通电源。

4.3 选择恒温温度。

水浴锅HH系列将温度“设置—测温"选择开关
拨向“设置"处，调节温控旋钮，数字显示所需的设定温度。

水浴锅HH系列将温度“设置—测温"选择开关拨向“测温"处，数字显示工作水箱的实际温度（红色指示灯亮，表示加热器工作）。

4.4 水浴锅HH系列工作完毕，将温控旋钮置于最小值，切断电源。

5注意事项
5.1 禁止在水浴锅HH系列无水状态使用加热器。

加热管使用一年
后，请检查（包括连接点）是否完好。

5.2 每次使用前检查浴槽水位，及时补水，保持正常水位。

5.3 水浴锅HH系列当第一次使用恒温时，水箱内的实际温度会出现
大于设定温度属正常现象，反复加热2-3次，即能正常工作，因温度传感器需要激活才能稳定。

5.4 在仪器运行时，如果发现不正常现象，应立即切断电源，与仪
器管理员联系。

6 日常维护和保养
6.1 定期擦洗仪器的外部，保持仪器的整洁。

6.2 浴槽中水应定期更换，避免长菌和青苔，阻塞水泵。

6.3 长时间不用时，应将工作室水箱中的水排除，用软布擦净并晾
干。

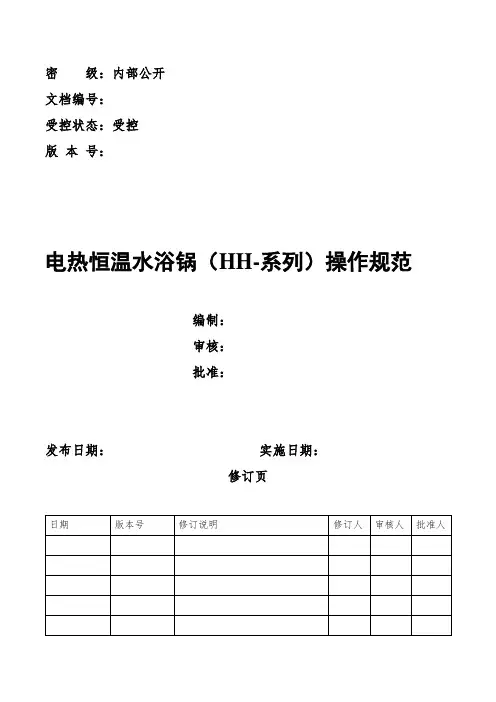

密级：内部公开
文档编号：
受控状态：受控
版本号：
电热恒温水浴锅（HH-系列）操作规范
编制：
审核：
批准：
发布日期：实施日期：
修订页
1.目的
建立一个DHP-9272型电热恒温培养箱的使用、维护保养与清洁标准操作程序，使操作过程标准化。

2.职责
品控部负责本文件的起草，品控部及研发部负责本标准的实施。

3.范围
本标准适用于DHP-9272型电热恒温培养箱的使用、维护和保养与清洁。

4. 内容
4.1 操作程序：
4.1.１．打开电源开关
4.2.２．按SET按钮，进入内层参数设定状态，根据具体样品需求，设置温度
4.3.３．把可加热的样品玻璃仪器加入水浴锅中，根据所需的加热时间结束后，取出材料4.4.４．完毕电源
4.2注意事项：
4.2.１．水箱在加热时，水量不能少于最底水位（即不能使电热管露出水面）以免烧坏电热
管照成漏电漏水。

但也不要加得过多，以免沸腾时溢出
4.2.２．由于水箱内加温时水温差较大，所以当需用温差较大，一定要待水温在稳定状态时测量
4.2.３．加热管之间有一根不绣钢金属棒作温度传热感，切勿碰撞，以免失灵。

HH系列电热恒温水浴锅作业指导书
1．目的
规范电热恒温水浴锅的操作方法。

2．适用范围
适用于HH系列电热恒温水浴锅的操作。

3．工作原理
通过智能数字温度控制电热管对水浴锅内进行加热。

4．操作步骤
4.1将水槽内加水高于隔板50mm
4.2接通电源，打开电源开关。

设定温度按SET键，然后按▲或▼键
调节所需温度，再按SET键确定温度。

4.3使用完毕，切断电源，将水全部放出，清洗干净，填写使用记录。

4.4异常处理：1）显示正常但不加热：由于设定值低于实际测量温度，查看设定值解决。

2）加热灯亮但不升温：由于加热管断线或输出继
电器损坏，检查更换。

3）显示数据暗淡且抖动：工作电压偏低。

5注意事项
5.1该产品使用220V交流电，电源采用三角安全插头，其中一只最
长的脚为安全接地脚，为此对应使用的三眼插座应妥善接地。

5.2水箱在加水时，水量不能少于最低水位（即不能使电热管露出水面），以免烧坏电热管。

造成漏电、漏水。

但也不要加的过多，以免沸腾时水量溢出表面。

5.3由于水箱内加温时水温上下温差较大，所以当需温度计测量时一定要待水温稳定状态
时测量。

5.4加热管之间有一根不锈钢金属棒做温度传感器，切勿碰撞，以免失灵。

5.5长期不用应将水槽内水放掉擦净存放在干燥处。

5.6仪器工作环境：温度-5℃—50℃，相对湿度35%—85%。

5.7注水时绝对不能将水流入控制箱内。

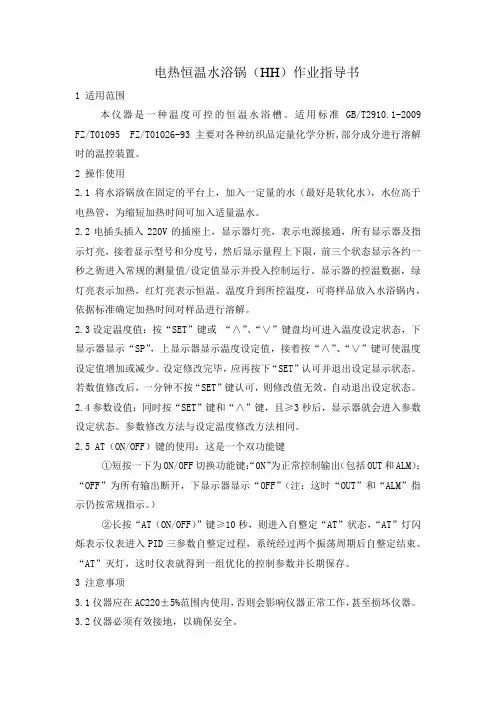

电热恒温水浴锅（HH）作业指导书1 适用范围本仪器是一种温度可控的恒温水浴槽。

适用标准GB/T2910.1-2009 FZ/T01095 FZ/T01026-93主要对各种纺织品定量化学分析,部分成分进行溶解时的温控装置。

2 操作使用2.1将水浴锅放在固定的平台上，加入一定量的水（最好是软化水），水位高于电热管，为缩短加热时间可加入适量温水。

2.2电插头插入220V的插座上，显示器灯亮，表示电源接通，所有显示器及指示灯亮，接着显示型号和分度号，然后显示量程上下限，前三个状态显示各约一秒之衙进入常规的测量值/设定值显示并投入控制运行。

显示器的控温数据，绿灯亮表示加热，红灯亮表示恒温。

温度升到所控温度，可将样品放入水浴锅内，依据标准确定加热时间对样品进行溶解。

2.3设定温度值：按“SET”键或“∧”、“∨”键盘均可进入温度设定状态，下显示器显示“SP”，上显示器显示温度设定值，接着按“∧”、“∨”键可使温度设定值增加或减少。

设定修改完毕，应再按下“SET”认可并退出设定显示状态。

若数值修改后，一分钟不按“SET”键认可，则修改值无效，自动退出设定状态。

2.4参数设值：同时按“SET”键和“∧”键，且≥3秒后，显示器就会进入参数设定状态。

参数修改方法与设定温度修改方法相同。

2.5 AT（ON/OFF）键的使用：这是一个双功能键“0N”为正常控制输出（包括OUT和ALM）；①短按一下为ON/OFF切换功能键：“OFF”为所有输出断开，下显示器显示“OFF”（注：这时“OUT”和“ALM”指示仍按常规指示。

）②长按“AT（ON/OFF）”键≥10秒，则进入自整定“AT”状态，“AT”灯闪烁表示仪表进入PID三参数自整定过程，系统经过两个振荡周期后自整定结束。

“AT”灭灯，这时仪表就得到一组优化的控制参数并长期保存。

3 注意事项3.1仪器应在AC220±5%范围内使用，否则会影响仪器正常工作，甚至损坏仪器。

浙江衢州联州致冷剂有限公司技术标准Q/ JHGF LZ J 19-2016 A版/0次HH-4数字恒温水浴锅作业指导书批准：审核：编制：2016-XX-XX 发布 2016-XX-XX实施浙江衢州联州致冷剂有限公司发布HH-4数字恒温水浴锅作业指导书1目的规范数字恒温水浴锅操作，使操作人员掌握如何使用水浴加热仪器的正确使用方法，确保产品质量2范围适用于HH-4数字恒温水浴锅的作业使用3职责质检部门测试人员负责仪器的保养，使用，保管。

4操作步骤4.1往水箱注入适量的洁净自来水。

4.2将控温旋钮调到最低（从左向右调节温度逐渐增大）。

4.3接通电源，打开电源开关。

4.3.1第一次按设定键，指示灯SL亮，进入温度设定状态，按上调键，向上调0.5℃，按下调键，下调键，下调0.1℃。

4.3.2第二次按设定键，首位显示d，进入设定提前控制温度值，可在0-5℃调整。

（如设定温度为50℃，如果冲温0.5℃，为防止冲温将d调为0.5，这样如果加热到49.5℃就断开加热；又如设定温度为90℃，如果超温1度，就将d调为1，最后加温到89℃就断开）。

4.3.3第三次按设定键，首位显示C或－，进入温度偏差调整，可在-9.8-+9.9℃调整。

（例如当显示温度比实际温度小0.5℃，将C调至+0.5℃,这样就实际与显示一致；当显示温度比实际温度大0.5℃，将C调至-0.5℃，这样就实际与显示一致）。

4.3.4第四次按设定键可恢复到测量状态，如有设定值即自动控制，在设定值设定结束，如不按设定键回到测量状态，控温表5秒后自动跳回并工作。

4.3.5长按设定键5-8秒，可自动复位温度值恢复00.0℃，首次设定温度前，如设定温度不正常，应先复位后使用。

4.3.6如果是高精度的控温，3-5与3-6不需要操作；另外再按设置键一次，上排显示-d,说明进入设定最低加热功率系数，开机自动为3，可在1-8调整。

（建议在半封闭状态设置成7-8左右；全封闭状态为1-2左右）4.3.7工作完毕，按设定键5-8秒左右，控温系统会自动复位，设定温度恢复为00.0关闭加热电源。

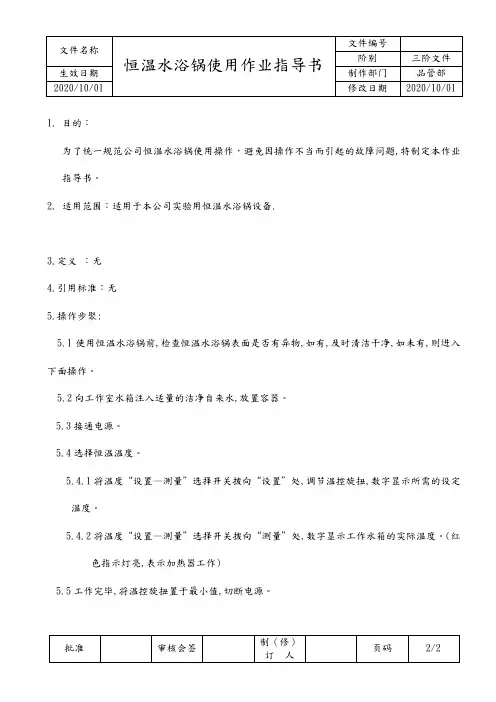

1.目的：
为了统一规范公司恒温水浴锅使用操作，避免因操作不当而引起的故障问题,特制定本作业指导书。

2.适用范围：适用于本公司实验用恒温水浴锅设备.
3.定义：无
4.引用标准：无
5.操作步聚:
5.1使用恒温水浴锅前,检查恒温水浴锅表面是否有异物,如有,及时清洁干净,如未有,则进入下面操作。

5.2向工作室水箱注入适量的洁净自来水,放置容器。

5.3接通电源。

5.4选择恒温温度。

5.4.1将温度“设置—测量”选择开关拨向“设置”处,调节温控旋扭,数字显示所需的设定
温度。

5.4.2将温度“设置—测量”选择开关拨向“测量”处,数字显示工作水箱的实际温度。

(红
色指示灯亮,表示加热器工作)
5.5工作完毕,将温控旋扭置于最小值,切断电源。

6．恒温水浴锅的维护和保养
6.1严禁将恒温水浴锅放在不稳定不平整的工作台上使用；
6.2若水浴锅较长时间不使用,应将工作室水箱中的水排除,用软布擦净并凉干。

6.3禁止在水浴锅无水状态下使用加热器.
6.4实验完毕后,注意清洁恒温水浴锅及电源线路的卫生,如发生故障时要立即停止使用,送专
修单位修理。
