静止型动态无功补偿装置SVC
静止型动态无功补偿装置SVCSVC-解决的问题SVC-原理SVC-结构组成SVC-优势SVC-技术特点SVC-技术参数SVC-典型业绩产品简介荣信电力电子股份有限公司是世界最大的高压动态无功补偿装置SVC制造商，也是中国最多的 SVC 专利技术拥有者。
专业研制开发并向国内外用户提供SVC 产品，在国内率先实现光触发的触发方式，从ETT到LTT各项技术完备。
拥有高效热管冷却和全密闭纯水冷却两种冷却方式，拥有国内一流、国际先进的 SVC 专用高压全载试验检测中心，并拥有先进的DSP全数字控制技术。
集中了国内外经验丰富的专业工程技术人员，性能价格比明显优于同类进口产品。
荣信SVC产品不仅全面替代进口，还广泛应用于宝钢、鞍钢、武钢、首钢等200余家钢铁企业，兰州铁路局、西安铁路局等电气化铁道牵引站，以及兖州矿业集团、淮南矿务局、海口电业局、包头铝业等煤炭、电力、有色金属行业，还出口到越南、泰国、土耳其、尼日利亚、巴西等国家，为意大利达涅利等国际型的工程总包公司提供SVC分包业务，用户遍及世界各地，2005、2006、2007，2008年连续四年SVC装机数量全球第一，正在运行的SVC超过800套，遥遥领先于国内同行业企业。
荣信 SVC 通过德国TUV、欧盟CE、以及瑞士SGS ISO9001 等国际认证，采用国际标准生产。
SVC-解决的问题◆电弧炉电弧炉做为非线性及无规律负荷接入电网，将会对电网产生一系列不良影响，其中主要是：■导致电网严重三相不平衡，产生负序电流■产生高次谐波，其中普遍存在如2、4次偶次谐波与3、5、7次等奇次谐波共存的状况，使电压畸变更趋复杂化■存在严重的电压闪变■功率因数低彻底解决上述问题的唯一方法是用户必须安装具有快速响应速度的动态无功补偿器(SVC)。
荣信SVC系统响应时间小于l0ms，完全可以满足严格的技术要求，向电弧炉快速提供无功电流并且稳定电网电压，增加冶金有功功率的输出，提高生产效率，并且最大限度地降低闪变的影响。
静止无功补偿器((TCR+FC)SVC)
SVC-技术参数
项目 电网电压（kV） TCR 额定功率（Mvar） 晶闸管阀组结构 晶闸管冷却方式
晶闸管型式
触发方式 控制系统 控制方式 无功调节范围 调节方式 调节系统响应时间 噪声水平 辅助电网供电电压 使用期限
规格
6
10 27.5
35 66
6-300
组架开放式
热管自冷、水冷却
电触发晶闸管（ETT）或 光控晶闸管（LTT）
--------------------------------------------------------------------------◆ 轧机
轧机及其他工业对称负载在工作中所产生的无功冲击会对电网造成如下影响： ■引起电网电压降及电压波动，严重时使电气设备不能正常工作，降低了生产效率 ■使功率因数降低 ■负载的传动装置中会产生有害高次谐波，主要是以 5、7、11、13 次为代表的奇次谐波及旁频，会使电网 电压产生严重畸变
◆ 先进的全数字控制系统
系统响应时间小于 10 ms 分相调节 自诊断 远程监控 ---------------------------------------------------------------------------
◆ 国内唯一的高压全载检测试验成套技术
72 小时高压全载动态连续运行成套试验检测技术 SCR 阀组成套试验技术 满足 IEC61954 要求
◆ 高可靠的 SVC 可控硅阀技术
直挂于 6 KV，10KV，35KV 系统 标准组架式结构 SCR 合理冗余设计 高效热管冷却和全密闭纯水冷却 光电触发和光触发 ---------------------------------------------------------------------------
SVC静止无功补偿原理解析(二)

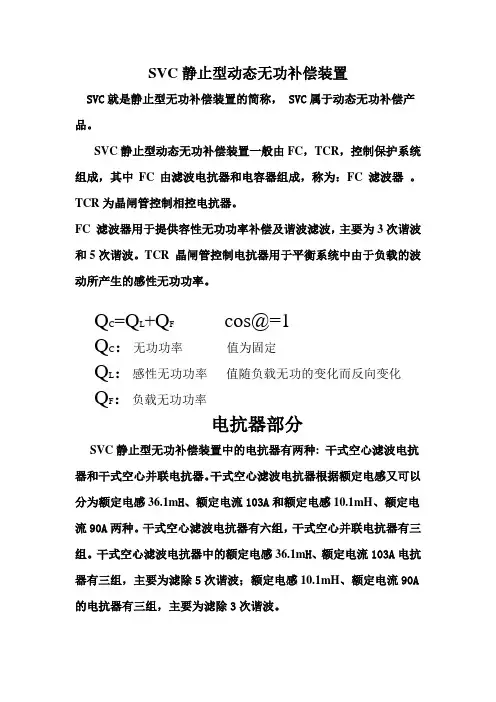

SVC 静止无功补偿原理解析（二）一、静止无功补偿简述静止无功补偿器（SVC ）于20 世纪70 年代兴起，现在已经发展成为很成熟的FACTS 装置，其被广泛应用于现代电力系统的负荷补偿和输电线路补偿（电压和无功补偿），在大功率电网中，SVC 被用于电压控制或用于获得其它效益，如提高系统的阻尼和稳定性等；这类装置的典型代表有：晶闸管控制电抗器（TCR ）和晶闸管投切电容器（TSC ）。
静止同步无功补偿器是目前技术最为先进的无功补偿装置。
它不再采用大容量的电容器，电感器来产生所需无功功率，而是通过电力电子器件的高频开关实现对无功补偿技术质的飞跃，特别适用于中高压电力系统中的动态无功补偿静止无功补偿器是一种没有旋转部件，快速、平滑可控的动态无功功率补偿装置。
它是将可控的电抗器和电力电容器（固定或分组投切）并联使用。
电容器可发出无功功率（容性的），可控电抗器可吸收无功功率（感性的）。
通过对电抗器进行调节，可以使整个装置平滑地从发出无功功率改变到吸收无功功率（或反向进行），并且响应快速。
二、SVC的组成部分1.固定电容器和固定电抗器组成的一个无功补偿加滤波支路，该部分适当选择电抗器和电容器容量，可滤除电网谐波，并补偿容性无功，将电网补偿到容性状态。
2•固定电抗器3.可控硅电子开关可控硅用来调节电抗器导通角，改变感性无功输出来抵补偿滤波支路容性无功，并保持在感性较高功率因数。
三、（SVC）静止无功补偿装置的用途静止无功补偿器（SVC）是一种由电容器和各种类型的电抗器组成的无功补偿装置，用电子开关来实现无功功率的快速平滑控制。
SVC的应用可以分为2个方面：系统补偿和负荷补偿。
当作为系统补偿时，他的作用主要有：维持输电线路上节点的电压，减小线路上因为功率流动变化造成的电压波动，并提高输电线路有功功率的传输容量和电网的静态稳定性；在网络故障情况下，快速稳定电压，维持线路输电能力，提高电网的暂态稳定性；增加系统的阻尼，抑制电网的功率振荡；在输电线路末端进行无功功率补偿和电压支持，提高电压稳定性等等。
静止无功补偿器(SVC)简介10
主要性能及特点
友好的人机界面
运行人员监视控制主回路界面
主要性能及特点
友好的人机界面
TCR回路监视界面
主要性能及特点
友好的人机界面
控制方式选择及参数设置界面
主要性能及特点
友好的人机界面
水冷系统监监视界面
主要性能及特点
友好的人机界面
手动触发录波及主机监控界面
主要性能及特点
友好的人机界面
工程应用之一
安装SVC稳定供电电压的好处
提高系统的静稳定、动稳定和暂态稳定储备 过低的电压通常是重负荷或供电容量短缺造成的，低电压供电会使 负荷运行性能变坏，对于感应电机负荷，这种情况尤其明显。 过高的供电电压可能导致变压器激磁饱和，增加损耗。同时，对设 备绝缘也极为不利。 对于雷击等异常原因引起的暂态过电压，SVC具有瞬时吸收无功、抑 制该类暂态过电压的功能。 经系统仿真验证,在该站10kV I母上安装17Mvar的SVC。
不同触发角度下的TCR电流波形
工作原理
TCR 关断
TCR 开通 TCR 阀组电压以及电流随触发角变化的波形
主要构成
主要构成
降压变压器(根据需要) 开关柜 线性（空心）电抗器 电容器组/滤波器组
主要构成
晶闸管阀组 纯水冷却系统
晶闸管阀组 水风冷却系统
水水冷却系统
纯水冷却系统
目前被最广泛使用的SVC，主要是TCR+BSC（FC）形式。
概述
应用领域
电网
输电系统 配电网 风力发电
工业用户
冶金：电弧炉、精炼炉 钢铁：轧钢机 电气化铁路：牵引站 化工：工业研磨机、电解电源 采矿：矿石提升机械 港口：海港起重机 重型加工业：大型木材加工机械、大型焊接机械
静止无功补偿器
静止无功补偿器
静止无功补偿器（Static Var Compensator，SVC）是一
种电力系统中用来补偿无功功率的装置。
它通过改变电流
的相位和大小来调整电力系统中的无功功率，以维持系统
的电压稳定。
静止无功补偿器主要由功率电子器件（比如可控硅和可控
开关等）、电力电容器以及控制系统组成。
当系统的无功
功率不平衡或者电压波动时，静止无功补偿器能够通过控
制电容器的电压和电流来实现电力系统的无功功率的调节。
静止无功补偿器在电力系统中的应用可以提高电力系统的
稳定性和可靠性，并且可以减少系统的无功损耗和电压波动。
它可以用于电力变电站、输电线路、大型工业用电系
统等场合。
静止无功补偿器是电力系统中的重要设备，它可以有效地改善电力系统的无功功率问题，提高电力系统的运行效率和稳定性。
TCR+FC型SVC静止动态无功补偿装置简介
TCR+FC型SVC静止动态无功补偿装置简介随着国民经济的发展和现代化技术的进步，电力网负荷急剧增大，对电网无功功率的要求与日俱增。
特别是如轧机、电弧炉等冲击、非线性负荷的不断增加，加上电力电子技术的普遍应用，使得电力网发生了电压波形畸变、电压波动闪变和三相不平衡等，产生了电能质量降低、网络损耗增加等不良影响。
因此解决好电网的无功功率因数补偿和谐波滤波问题，对于提高电能质量、安全运行、降低损耗、节能、充分利用电气设备的出力等具有重要的意义。
1、谐波的危害：1.电能的生产，传输和利用效率降低，电器设备过热，产生附加的振动和噪声2.绝缘老化，寿命缩短3.设备故障，引起电力系统局部发生串联谐振或者并联谐振4.谐波发生放大，造成电容器过热，膨胀甚至产生破裂5.继电保护和自动化控制装置误动作，使电能计量失准，造成混乱6.对通信和电子设备产生干扰。
2、简介90年代以来，随着高压晶闸阀的制造技术日趋成熟，绝大部分用户采用TCR+FC型SVC这种动态无功补偿及滤波装置来改善电网电能的质量。
晶闸管控制电抗器型静止动态无功补偿装置是一种可以自动调节的无功功率补偿装置。
它具有3个主要功能：抑制电压波动，改善功率因数，吸收电网谐波。
TCR+FC型SVC全称如下：图1：TCR+FC型SVC主回路接线图无源单调谐滤器FC以其结构简单、成本低、运行维护方便等特点被广泛应用于负荷冲击不大的有污染的供电系统中，具有吸收电网谐波和补偿无功功率两个功能。
安装于母线或者设备侧，设备组合方便，性能稳定。
TCR（Thyristor Controlled Reactor）是晶闸管投切电抗器型静止无功补偿装置。
由于单独的TCR只能吸收感性的无功功率，因此往往与并联电容器配合使用。
并联电容器后，使得总的无功功率为TCR与并联电容器无功功率抵消后的净无功功率。
3、TCR型补偿装置工作原理TCR型动补装置的补偿原理见图2所示。
图中Q C为电容器功率，Q L为负载感性无功功率，Q LS为补偿器所提供的感性无功功率。
静止无功补偿装置(SVC)介绍资料
SVC作为智能电网的重要组成部分，能够提高电网的自动化和智 能化水平。
实现电网优化运行
SVC能够与系统其他设备配合，实现电网的优化运行和调度，提高 电网运行效率。
适应未来电网发展需求
随着电网的不断发展和升级，SVC的应用前景将更加广阔，能够满 足未来电网发展的多样化需求。
THANKS
感谢观看
特点
各类SVC具有不同的特点。例如，TCR型SVC响应速度快、连 续可调，但谐波含量较高；TSC型SVC结构简单、成本低，但 只能分级调节；MCR型SVC调节范围宽、谐波含量低，但响 应速度相对较慢。
02
SVC系统组成与结构
主要设备构成
1 2
晶闸管控制电抗器(TCR)
采用晶闸管控制电抗器的投入或切除，从而改变 系统的无功功率，实现快速、连续的无功功率调 节。
静止无功补偿装置 (SVC)介绍资料
汇报人：XX
目录
• SVC基本概念与原理 • SVC系统组成与结构 • SVC控制策略及实现方法 • SVC性能指标评价体系建立 • SVC在电力系统中的应用前景展望
01
SVC基本概念与原理
SVC定义及作用
SVC定义
静止无功补偿装置（Static Var Compensator，SVC）是一种用于电力系统无 功补偿的装置，通过控制无功功率的流动，提高电力系统的稳定性和效率。
效性。
混合实现方法
结合硬件实现和软件实现的优势 ，采用硬件在循环(HIL)仿真技术 ，将实际控制系统与虚拟仿真环 境相结合，实现对SVC控制策略
的高效、灵活验证。
案例分析：某地区电网SVC应用实例
要点一
案例背景
某地区电网存在电压波动和闪变问题 ，严重影响电能质量和用户用电设备 的安全运行。为解决这一问题，该地 区电网引入了静止无功补偿装置 (SVC)。
实现电网优化运行
SVC能够与系统其他设备配合，实现电网的优化运行和调度，提高 电网运行效率。
适应未来电网发展需求
随着电网的不断发展和升级，SVC的应用前景将更加广阔，能够满 足未来电网发展的多样化需求。
THANKS
感谢观看
特点
各类SVC具有不同的特点。例如，TCR型SVC响应速度快、连 续可调，但谐波含量较高；TSC型SVC结构简单、成本低，但 只能分级调节；MCR型SVC调节范围宽、谐波含量低，但响 应速度相对较慢。
02
SVC系统组成与结构
主要设备构成
1 2
晶闸管控制电抗器(TCR)
采用晶闸管控制电抗器的投入或切除，从而改变 系统的无功功率，实现快速、连续的无功功率调 节。
静止无功补偿装置 (SVC)介绍资料
汇报人：XX
目录
• SVC基本概念与原理 • SVC系统组成与结构 • SVC控制策略及实现方法 • SVC性能指标评价体系建立 • SVC在电力系统中的应用前景展望
01
SVC基本概念与原理
SVC定义及作用
SVC定义
静止无功补偿装置（Static Var Compensator，SVC）是一种用于电力系统无 功补偿的装置，通过控制无功功率的流动，提高电力系统的稳定性和效率。
效性。
混合实现方法
结合硬件实现和软件实现的优势 ，采用硬件在循环(HIL)仿真技术 ，将实际控制系统与虚拟仿真环 境相结合，实现对SVC控制策略
的高效、灵活验证。
案例分析：某地区电网SVC应用实例
要点一
案例背景
某地区电网存在电压波动和闪变问题 ，严重影响电能质量和用户用电设备 的安全运行。为解决这一问题，该地 区电网引入了静止无功补偿装置 (SVC)。
静止无功补偿装置(SVC)介绍资料
能力并增强系统的稳定性。 用开关投切并联电抗器或电容器，以满足系统随时变化的
无功功率需求量，达到调相调压的目的。
缺点：响应速度慢、调节性能差、运行维护和管理不便 、长年运行损耗过大、自动监控跟踪性能差以及对 整个电网的技术效益和经济效益都偏低等等。
概述
SVC（Static Var Compensator：静止动态无功补偿器）
工作原理
工作原理
空心电抗器的电流是由 一个可控硅阀组来控制
V
I
的。借助于对可控硅触
I
t
发相角的调整，就可以
L
~ 改变流过空心电抗器的 V
电流（基波有效值），
V
SW
I
从而保证SVC在电网接
t
a
a
入点的无功量正好能将 该点电压稳定在规定范 围内（电网补偿）。或 者，使该点的总无功量
V
I
t
a
a
等于零（对负荷补偿来 说），相当于功率因数 不同触发角度下的TCR电流波形
晶闸管控制电抗器（TCR：Thyristor Controled Reactor） 晶闸管投切电容器（TSC：Thyristor Switched Capacitor） 晶闸管投切电抗器（TSR：Thyristor Switched Reactor） 开关投切电容器/滤波器（FC：Fixed Compensator，BSC：
传媒
缆传媒
双金属间接冷 却散热器
真空热管散 热器加散热 风机
普通耐高温
无
PPH
尼龙管
无
水嘴要塑焊
无
高位电子板TE 脉冲变压器
西电科技
可生产的每套 容量为30Mvar －200Mvar
光电触发/光缆 传媒 双金属间接散 热器
无功功率需求量，达到调相调压的目的。
缺点：响应速度慢、调节性能差、运行维护和管理不便 、长年运行损耗过大、自动监控跟踪性能差以及对 整个电网的技术效益和经济效益都偏低等等。
概述
SVC（Static Var Compensator：静止动态无功补偿器）
工作原理
工作原理
空心电抗器的电流是由 一个可控硅阀组来控制
V
I
的。借助于对可控硅触
I
t
发相角的调整，就可以
L
~ 改变流过空心电抗器的 V
电流（基波有效值），
V
SW
I
从而保证SVC在电网接
t
a
a
入点的无功量正好能将 该点电压稳定在规定范 围内（电网补偿）。或 者，使该点的总无功量
V
I
t
a
a
等于零（对负荷补偿来 说），相当于功率因数 不同触发角度下的TCR电流波形
晶闸管控制电抗器（TCR：Thyristor Controled Reactor） 晶闸管投切电容器（TSC：Thyristor Switched Capacitor） 晶闸管投切电抗器（TSR：Thyristor Switched Reactor） 开关投切电容器/滤波器（FC：Fixed Compensator，BSC：
传媒
缆传媒
双金属间接冷 却散热器
真空热管散 热器加散热 风机
普通耐高温
无
PPH
尼龙管
无
水嘴要塑焊
无
高位电子板TE 脉冲变压器
西电科技
可生产的每套 容量为30Mvar －200Mvar
光电触发/光缆 传媒 双金属间接散 热器
SVC工作原理
输入/输出单元
SVC系统组成
11DSP脉冲柜
触发脉冲波型 尖峰电流2-2.5A 尖峰电流持续时间10微秒 平台电流0.6-1A 平台宽度500微秒
指示单元 晶闸管
监测单元 脉冲形成单元
光电转换单元
供电单元
SVC系统组成
单片机系统，冶金与电铁通用（2002年-2005年）
SVC系统组成
[SVC设备]
静止型动态无功补偿装置 SVC(Static Var Compensator)
工作原理
概述
SVC是一种可以控制的无功功率补偿装置。通 常由并联电容器组（滤波器）和一个可调节电 感量的电感元件组成。
SVC与一般并联电容器补偿装置的区别是能够 跟踪电网或负荷的波动无功，进行随机性造时 补偿，从而维持电压稳定。
补偿负荷有功的不平衡
a
c
b
a
c
b
IA
IC
IB
Glab
（a）平衡前功率因数为1的正序单相负荷
IA
IC
-j Glab 3
IB j Glab
3
Glab
（b) 单相功率因数为1的负荷的正序平衡
SVC工作原理
斯坦麦兹理论TCR电纳补偿表达式
Brab 3
11
3V 2 T
T (vbc ia(l) vca ib(l) vab ic(l ) )dt
SVC系统组成
电铁并柜控制系统
将传统的控制柜和脉冲柜合二为一，结构更加紧凑。 控制板卡减少至两块，使系统运行更加稳定。 控制与显示的信号采集分离。 工控机及仪表供电降至＋24V，统一了器件型号。 依据电铁电源波动范围大的情况，选用了宽范围输
SVC系统组成
11DSP脉冲柜
触发脉冲波型 尖峰电流2-2.5A 尖峰电流持续时间10微秒 平台电流0.6-1A 平台宽度500微秒
指示单元 晶闸管
监测单元 脉冲形成单元
光电转换单元
供电单元
SVC系统组成
单片机系统，冶金与电铁通用（2002年-2005年）
SVC系统组成
[SVC设备]
静止型动态无功补偿装置 SVC(Static Var Compensator)
工作原理
概述
SVC是一种可以控制的无功功率补偿装置。通 常由并联电容器组（滤波器）和一个可调节电 感量的电感元件组成。
SVC与一般并联电容器补偿装置的区别是能够 跟踪电网或负荷的波动无功，进行随机性造时 补偿，从而维持电压稳定。
补偿负荷有功的不平衡
a
c
b
a
c
b
IA
IC
IB
Glab
（a）平衡前功率因数为1的正序单相负荷
IA
IC
-j Glab 3
IB j Glab
3
Glab
（b) 单相功率因数为1的负荷的正序平衡
SVC工作原理
斯坦麦兹理论TCR电纳补偿表达式
Brab 3
11
3V 2 T
T (vbc ia(l) vca ib(l) vab ic(l ) )dt
SVC系统组成
电铁并柜控制系统
将传统的控制柜和脉冲柜合二为一，结构更加紧凑。 控制板卡减少至两块，使系统运行更加稳定。 控制与显示的信号采集分离。 工控机及仪表供电降至＋24V，统一了器件型号。 依据电铁电源波动范围大的情况，选用了宽范围输
静止型动态无功补偿器SVC基础知识讲解
7、下列情况补偿装置的投退 (1) 正常情况下，补偿不退出运行。 (2) 当35kV母线电压超过电容器额定电压的1.1倍或者电流超 过额定电流的1.3倍以及电容的环境温度超过55℃时，均应将 其退出运行。 (3) 35kV母线失压后，必须将补偿装置退出运行。 (4）电容器的投退必须使用断路器，电容器退出后需放电 10min，方可重新投入（放电线圈正常）。
8、当补偿装置发生下列情况之一时，应立即退出运行 (1)电容器外壳明显膨胀，喷油，起火或爆炸； (2)电容器套管发生破裂或有闪络放电； (3)电容器内部或放电设备严重异常响声； (4)联接头严重过热或熔化
9、 TCR阀组维护 (1)、除尘 虽然TCR阀组安装在室内，但由于其本身带有高压电，会吸附 空气中的灰尘，所以阀组运行两个月要进行一次清理灰尘，采 用电吹风机除去散热器、电阻、电容，触发机箱、框架等部位 的灰尘。具体步骤如下： a）确认断路器断开。 b）确认TCR阀组停止运行。 c）确认阀组主回路挂接地线。 d）清除灰尘。 e）拆除全部接地线。 f）恢复运行。
(2)、紧固件检查 检查支撑绝缘子安装螺栓的紧固情况。 检查主电路电缆的连接情况，护线软管有无破裂。 检查控制插头的连接情况，插头、插座有无损坏，光纤有无损 坏。 检查阀组框架有无明显裂纹和变形，检视表面的油漆剥落和腐 蚀情况。
(3)、一般故障的处理 一般故障包括电阻故障、电容故障等。 处理步骤如下： 1）确认断路器断开。 2）确认TCR阀组停止运行。 3）确认阀组主回路挂接地线。 4）找到故障的零件进行维修或更换即可。
■空心 ■铝绕组 ■环氧树脂固封 ■空气绝缘 ■自然冷却
3.维护使用以及故障处理
• 1、设备投运 • 确认设备正常及补偿装置断路器处于分闸位； • 依次合上隔离刀闸； • 关好滤波补偿装置门锁； • 确认各种指示和监控正常； • 断路器合闸送电。
