大工16秋《电气制图与CAD》毕业清考大作业题目及要求

大连理工大学智慧树知到“电力系统自动化技术”《电气制图与CAD》网课测试题答案（图片大小可自由调整）第1卷一.综合考核(共10题)1.下列符号中，不属于电气符号的是()。

A.基本符号B.特殊符号C.符号要素D.限定符号2.在同一张图样上实心箭头适用于各种类型的图样。

()A.正确B.错误3.()属于详细类型的图。

A.功能图B.接线图C.等效电路图D.逻辑图4.在使用多线命令绘制平行线时，若要使光标位于平行线的中间需要将对正类型改为()。

A.上B.中C.下D.无5.从风玫瑰图上可以看出该地区的常年主导风向和夏季主导风向。

()A.正确B.错误6.国家标准规定，标高符号的高度为4mm。

两条斜线的角度为45°。

()A.正确B.错误7.绘制电路图时，电路水平布置时相同或类似项目应该横向对齐。

()A.正确B.错误8.组合体视图中，主俯视图宽相等。

()A.正确B.错误9.()是表明导线连接到交流系统中某一相的补充标记。

A.功能标记B.交流标记C.相位标记D.极性标记10.单线表示法可详细直观的表示各线的内容，适合在简单、各相各线不对称的情况下使用。

()A.正确B.错误第1卷参考答案一.综合考核1.参考答案：B2.参考答案：A3.参考答案：B4.参考答案：D5.参考答案：A6.参考答案：B7.参考答案：B8.参考答案：B9.参考答案：C10.参考答案：B。

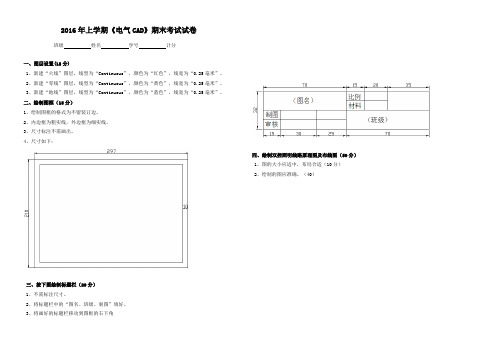

2016年上学期《电气CAD》期末考试试卷
班级姓名学号计分
一、图层设置(15分)
1、新建“火线”图层，线型为“Continuous”，颜色为“红色”，线宽为“0.25毫米”。

2、新建“零线”图层，线型为“Continuous”，颜色为“黄色”，线宽为“0.25毫米”。

3、新建“地线”图层，线型为“Continuous”，颜色为“蓝色”，线宽为“0.25毫米”。

二、绘制图框（15分）
1、绘制图框的格式为不留装订边。

2、内边框为粗实线，外边框为细实线。

3、尺寸标注不需画出。

4、尺寸如下：
三、按下图绘制标题栏（20分）
1、不需标注尺寸。

2、将标题栏中的“图名、班级、制图”填好。

3、将画好的标题栏移动到图框的右下角
四、绘制双控照明线路原理图及布线图（50分）
1、图的大小应适中，布局合适（10分）
2、绘制的图应准确。

（40）。

大工14秋《工程电气》大作业题目及要
求
1. 题目要求
本次工程电气课程的大作业要求如下：
1. 选择一个真实的工程电气案例或问题作为研究对象。

2. 对所选案例或问题进行调研和分析，了解相关背景知识和相关方案。

3. 提出解决方案或设计，并进行详细的论述和说明。

4. 结合理论和实践，对方案或设计进行评价和优化。

5. 撰写一份完整的技术报告，包括清晰的目录和结构。

2. 文档要求
本次大作业的文档要求如下：
1. 文档总字数不少于800字。

2. 使用合适的各级标题和段落，使文档结构清晰和易读。

3. 文档中应包含相关的引用和参考文献，确保内容的可信度和可查证性。

4. 语言简练清晰，避免内容的冗余和重复。

3. 提示和建议
完成本次大作业时，请注意以下提示和建议：
1. 选择一个感兴趣且有实际意义的案例或问题，以提高自己的研究热情和动力。

2. 充分调研和分析所选案例或问题，深入理解其背景和相关知识。

3. 提出解决方案或设计时，要考虑实际可行性和可实现性。

4. 对方案或设计进行评价和优化时，充分利用课程研究的相关理论和工具。

5. 在撰写技术报告时，要注意信息的逻辑性和连贯性，确保表达清晰明了。

希望你能够通过本次大作业，巩固和运用你在工程电气课程中所学到的知识和技能。

祝你成功！。

网络教育学院《建筑制图》大作业
学习中心：
层次：高起专/专升本
专业：
年级：年春/秋季
学生：
辅导教师：赵丽妍
题目一：（必答题）什么是结构施工图，一套结构施工图一般包括哪些图纸？什么是建筑施工图，一套建筑施工图一般包括哪些图纸？通过对《建筑制图》课程的学习，你对哪个知识点最感兴趣，对你的工作是否有帮助？
答（一）结构施工图：根据建筑各方面的要求，进行结构选型和构件布置，再通过力学计算，决定房屋各承重构件的材料、形状、大小，以及内部构造等等，并将设计结果绘成图样，以指导施工，这种图样称为结构施工图。

一套结构施工图一般包括：
1、结构平面图（基础平面图、楼层结构平面布置图、屋面结构平面图）
2、构件详图（梁、板、柱及基础结构详图、楼梯结构详图、屋架结构详图）
（二）建筑施工图：将一幢拟建房屋的内外形状和大小，以及各部分的结构、构造、装修、设备等内容，按照“国标”的规定，用正投影的方法详细准确地画出，并用以指导施工的一套图纸。

建筑施工图包括：总平面图、平面图、立面图、剖面图和构造详图。

（三）通过对《建筑制图》课程的学习，让我掌握了很多建筑制图专业知识，并且根据老师的指导和帮助，再加上我的主动思考，课程内容掌握的比较好。

尤其是对三视图的学习，这也是我对建筑制图最感兴趣的知识点。

首先，通过学习《建筑制图》这门课程对于我在实际工作过程中。

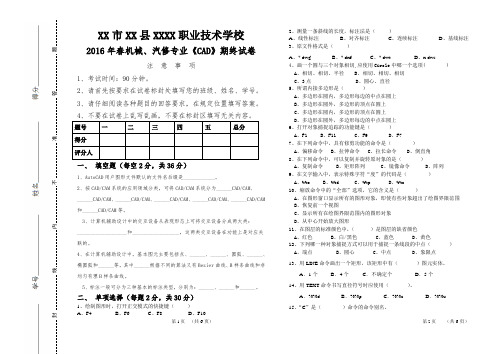

第1页 （共6页）第2页 （共6页）XX 市XX 县XXXX 职业技术学校2016年春机械、汽修专业《CAD 》期终试卷注 意 事 项1、考试时间：90分钟。

2、请首先按要求在试卷标封处填写您的班级、姓名、学号。

3、请仔细阅读各种题目的回答要求，在规定位置填写答案。

4、不要在试卷上乱写乱画，不要在标封区填写无关内容。

一、 填空题（每空2分，共36分）1、AutoCAD 用户图形文件默认的文件名后缀是____________。

2、按CAD/CAM 系统的应用领域分类，可将CAD/CAM 系统分为______CAD/CAM 、______CAD/CAM 、______CAD/CAM 、______CAD/CAM 、______CAD/CAM 、______CAD/CAM 和______CAD/CAM 等。

3、计算机辅助设计中的交互设备从表现形态上可将交互设备分成两大类：___________________和__________________，这两类交互设备在功能上是对应关联的。

4、在计算机辅助设计中，基本图元主要包括点、______、______、圆弧、______、椭圆弧和______等，其中______根据不同的算法又有Bezier 曲线、B 样条曲线和非均匀有理B 样条曲线。

5、标注一般可分为三种基本的标注类型，分别为：______、______和______。

二、 单项选择（每题2分，共30分）1、绘制图形时，打开正交模式的快捷键（ ）A 、F4B 、F6C 、F8D 、F102、测量一条斜线的长度，标注法是（ ）A 、线性标注B 、对齐标注C 、连续标注D 、基线标注 3、原文件格式是（ ）A 、*.dwgB 、*.dxfC 、*.dwtD 、x.dws4、画一个圆与三个对象相切,应使用Circle 中哪一个选项( ) A 、相切、相切、半径 B 、相切、相切、相切 C 、3点 D 、圆心、直径5、所谓内接多边形是（ ）A 、多边形在圆内，多边形每边的中点在圆上B 、多边形在圆外，多边形的顶点在圆上C 、多边形在圆内，多边形的顶点在圆上D 、多边形在圆外，多边形每边的中点在圆上 6、打开对象捕捉追踪的功能键是（ ） A 、F1 B 、F11 C 、F9 D 、F77、在下列命令中，具有修剪功能的命令是（ ）A 、偏移命令B 、拉伸命令C 、拉长命令D 、倒直角 8、在下列命令中，可以复制并旋转原对象的是（ ）A 、复制命令B 、矩形阵列C 、镜像命令D 、阵列 9、在文字输入中，表示特殊字符“度”的代码是（ ） A 、%%o B 、%%d C 、%%p D 、%%c10、缩放命令中的“全部”选项，它的含义是（ ）A 、在图形窗口显示所有的图形对象，即使有些对象超出了绘图界限范围B 、恢复前一个视图C 、显示所有在绘图界限范围内的图形对象D 、从中心开始放大图形 11、在图层的标准颜色中，（ ）是图层的缺省颜色A 、红色B 、白/黑色C 、蓝色D 、黄色12、下列哪一种对象捕捉方式可以用于捕捉一条线段的中点（ ） A 、端点 B 、圆心 C 、中点 D 、象限点 13、用LINE 命令画出一个矩形，该矩形中有（ ）图元实体。

大工16秋《电气制图与CAD》在线作业3答案大工16秋《电气制图与CAD》在线作业3一、单选题（共10道试题，共50分。

）1. ()是将物体的某一部分向基本投影面投射所得的视图。

A.基本视图B.向视图C.局部视图D.斜视图正确答案：C2.建筑电气图中围框线用()。

A.粗实线B.细实线C.细单点画线D.细虚线正确答案：C3. ()是建筑电气装置施工安装和竣工验收的依据。

A.建筑电气安装图B.供配电系统图C.照明平面图D.剖面图正确答案：A4.三视图包括()。

A.主视图和右视图B.俯视图和后视图C.前视图和后视图D.主视图、俯视图和左视图正确答案：D5. ()是用于重要设备向制造厂的订货。

A.首页B.电气系统图C.订货图D.大样图正确答案：C6.直线与投影面的相对位置关系有3种，投影面的垂直线、投影面的平行线和()。

A.一般位置线B.基本线C.投影线D.斜线正确答案：A7. ()一般应该编号，编号应该注写在轴线端部的细实线圆内。

A.主接线B.连接线C.水平轴线D.定位轴线精确答案：D8. ()表达了物体的高度和宽度。

A.主视图B.俯视图C.后视图D.左视图精确答案：D9.一般规定，第二类高层修建是()层。

A. 10-15B. 17-25C. 20-30D. 30-40精确答案：B10.保安防盗系统属于()。

A.供电总平面图B.高压配电系统图C.空调系统图D.高层修建弱电系统图精确答案：D大工16秋《电气制图与CAD》在线作业3二、判断题（共10道试题，共50分。

）1.在建筑电气安装图中，用主视图作为平面图表达建筑电气的平面布置情况。

A.错误B.精确正确答案：A2.在电气制图中通常不用轴测图。

A.错误B.精确正确答案：B3.根据规定，超高层建筑高度是50m以上。

A.错误。

工程及电气制图试卷
一、单项选择题（每小题2分，共12分）
1.已知主、左视图，正确的俯视图是( )。

2.已知圆锥被切割后的主、俯视图，正确的左视图是( )。

3.已知主、俯视图，正确的左视图是( )。

4.已知主、俯视图，正确的左视图是( )。

5.已知主、俯视图，正确的左视图是( )。

6.已知主、俯视图，正确的左视图是( )。

二、填空题（18分）
1、投影法一般可分为两大类，一类叫做，一类叫做。

2、一个标注完整的尺寸由，和三要素组成。

3、螺纹的画图规定，外螺纹的大经用线绘制，小径用线绘制；内螺纹的大经用线绘制，小径用线绘制；内、外螺纹连接时，旋合部分按的画法绘制。

4、装配图的内容包括①，②，③，④。

5、城市给水工程包括①，②，③，④。

三、根据立体图画三视图（10分）
四、补画第三试图（10分）
五、标注尺寸（尺寸数字从图中量取，取整数）（20分）
六、根据物体的三视图，画出正等轴测图（10分）
七、将下列主视图改画全剖试图（20分）
试卷一参考答案
一、单项选择题：
1~6：CDABAB
二、填空题
1、中心投影法，平行投影法。

2、尺寸界线，尺寸线，尺寸数字。

3、粗实线，细实线；细实线，粗实线；外螺纹。

4、①一组图形②必要的尺寸③技术要求④标题栏，零件序号和明细栏。

5、①一、二级泵房②输水管网③给水处理厂④配水管网。

三、根据立体图画三视图
四、补画第三试图
五、标注尺寸（尺寸数字从图中量取，取整数）
六、根据物体的三视图，画出正等轴测图
七、将下列主视图改画全剖试图。

大连理工大学智慧树知到“电力系统自动化技术”《电气制图与CAD》网课测试题答案（图片大小可自由调整）第1卷一.综合考核(共15题)1.在绘制斜线时，首先激活画线命令，单击左键，指定第一点，逆时针为正角，顺时针为负角；可以通过键盘直接键入“角度”，回车，画线的方向得以固定，再确定长度。

()A.正确B.错误2.对于基本符号来说，它只用于说明电路的某些特征，不表示独立的电器或元件。

()A.正确B.错误3.按功能分，下面不属于建筑安装平面图的是()。

A.电气照明B.结构布局C.电信设备D.防雷与接地4.工程中应用最多的是斜投影法。

()A.正确B.错误5.三视图包括()。

A.主视图和右视图B.俯视图和后视图C.前视图和后视图D.主视图、俯视图和左视图6.在计算机绘图中，尺寸起止符号通常用()表示。

A.30°斜线B.45°斜线C.箭头D.圆点7.在建筑电气安装图中，用俯视图作为平面图表达建筑电气的平面布置情况。

()A.正确B.错误8.在电路图中，触点符号规定为左闭右开、上闭下开。

()A.正确B.错误9.绘制电路图时，电路垂直布置时相同或类似项目应横向对齐。

()A.正确B.错误10.组合体视图中，主俯视图宽相等。

()A.正确B.错误11.下面关于电气接线图说法错误的是()。

A.电气接线图是根据部件的电气原理及电气元件的布置绘制的，它表示或列出一套装置或设备连接关系的简图，它是电气装配、安装与查线的依据B.单线接线图是表示成套装置或设备不同单元之间连接关系的接线图(表)。

其元件和连接关系应绘制在同一个平面上C.端子接线图是表示成套装置或设备一个结构单元或一个设备外部的连接关系D.在绘制单线接线图时，元件应按照原理图或布局图位置来布置12.平面与圆柱轴线垂直，则截交线为平行于轴线的两直线。

()A.正确B.错误13.每个投影面都反映物体的三维。

()A.正确B.错误14.在电气制图中通常不用轴测图。
