架空线路及杆上电气设备安装工程验收记录表最新文档(可以直接使用，可编辑最新文档，欢迎下载）架空线路及杆上电气设备安装工程检验批质量验收记录表GB50303—2002说明060101主控项目1、变压器中性点应与接地装置引出干线直接连接、接地装置的接地电阻值必须符合设计要求。
2、杆上变压器和高压绝缘子、高压隔离开关、跌落式熔断器、避雷器等必须按本规范第3.1.8条的规定交接试验合格。
3、杆上低压配电箱的电气装置和馈电线路交接试验应符合下列规定：1）每路配电开关及保护装置的规格、型号，应符合设计要求；2）相间和相对地间的绝缘电阻值应大于0.5MΩ；3）电气装置的交流工频耐压试验电压lkV，当绝缘电阻值大于10MΩ时，可采用2500V兆欧表摇测替代，试验持续时间1min，无击穿闪络现象。
一般项目1、拉线的绝缘子及金具应齐全，位置正确，承力拉线应与线路中心线方向一致，转角拉线应与线路分角线方向一致。
拉线应收紧，收紧程度与杆上导线数量规格及弧垂值相适配。
2、电杆组立应正直，直线杆横向位移不应大于50mm，杆梢偏移不应大于梢径的1/2，转角杆紧线后不向内角倾斜，向外角倾斜不应大于一个梢径。
3、直线杆单横担应装于受电侧，终端杆、转角杆的单横担装于拉线侧。
横担的上下歪斜和左右扭斜，从横担端部测量不应大于20mm。
横担等镀锌制品应热浸镀锌。
4、导线无断股、扭绞和死弯，与绝缘子固定可靠，金具规格应与导线规格适配。
5、线路跳线、过引线、接户线的线间和线对地间的安全距离，电压等级为6～10kV的，应大于300mm，电压等级为lkV及以下的，应大于150mm。
用绝缘导线架设的线路，绝缘破口处应修补完整。
6、杆上电气设备安装应符合下列规定：1）固定电气设备的支架、紧固件为热浸镀锌制品，紧固件及防松零件齐全；2）变压器油位正常、附件齐全、无渗油现象，外壳涂层完整；3）跌落式熔断器安装的相间距离不小于500mm：熔管试操动能自然打开旋下；4）杆上隔离开关分、合操动灵活，操动机构机械锁定可靠，分合时三相同期性好，分闸后，刀片与静触头间空气间隙距离不小于200mm；地面操作杆的接地（PE）可靠，且有标识；5）杆上避雷器排列整齐，相间距离小于350mm，电源侧引线铜线截面积不小于16mm2、铝线截面积不小于25mm2，接地侧引线铜线截面积不小于25mm2，铝线截面积不小于35mm2。
架空线路及杆上电气设备安装工程检验批质量验收记录表GB50303-20020□11、主控项目：①变压器中性点应与接地装置引出干线直接连接、接地装置的接地电阻值必须符合设计要求。
②杆上低压配电箱的电气装置和馈电线路交接试验应符合下列规定：1）每路配电开关及保护装置的规格、型号，应符合设计要求；2）相间和相对地间的绝缘电阻值应大于0.5MΩ；30电气装置的交流工频耐压试验电压1KV，当绝缘电阻值大于10 MΩ时，可采用2500V光欧表摇测替代，试验持续时间1min，无击穿闪络现象。
2、一般项目：①拉线的绝缘子及金具应齐全，位置正确，承力拉线应与线路中心线方向一致，转角拉线应与线路分角线方向一致。
拉线应收紧，收紧程度与杆上导线数量规格及弧垂值相适配。
②电杆组应正直，直线杆横向位移不应大于50mm，杆梢偏移不应大于俏径的1/2，转角杆紧线后不向内角倾斜，向外角倾斜不应大于一个梢径。
③直线杆单横担应装于受电侧，终端杆、转角杆的单横担装于拉线侧。
横坦的上下歪斜和左右扭斜，从横坦端部测量不应大于20mm。
横担等镀锌制品应热浸镀锌。
④导线无断股、扭胶和死弯，与绝缘子固定可靠，金具规格应与导线规格适配。
⑤线路跳线、过引线、接户线的线间和线对地间的安全距离，电压等级为6～10KV的，应大于300mm，电压等级为1KV及以下的，应大于150mm。
用绝缘导线架设的线路，绝缘破口处应修补完整。
⑥杆上电气设备安装应符合下列规定：1）固定电气设备的支架、紧固件为热浸镀锌制品，坚固件及防松零件齐全；20变压器油位正常、无渗油现象，外壳涂层完整；3）跌落式熔断安装的相间距离不小于500mm；熔管试操动能自然打开旋下；4）杆上隔离开关分、合操动灵活，操动机构机械销定可靠，分合时三相间期性好，分闸后，刀片与静触头间空气间隙距离不小于200mm；地面操作杆的接地（PE）可靠，且有标识；5）杆止避雷排列整齐，相间距离不小于350mm，电源侧引线铜线截面积不小于16mm2、铭线截面积不小于25mm2，接地侧引线铜线截面积不小于25mm2，铝线截面积不小于35mm2。

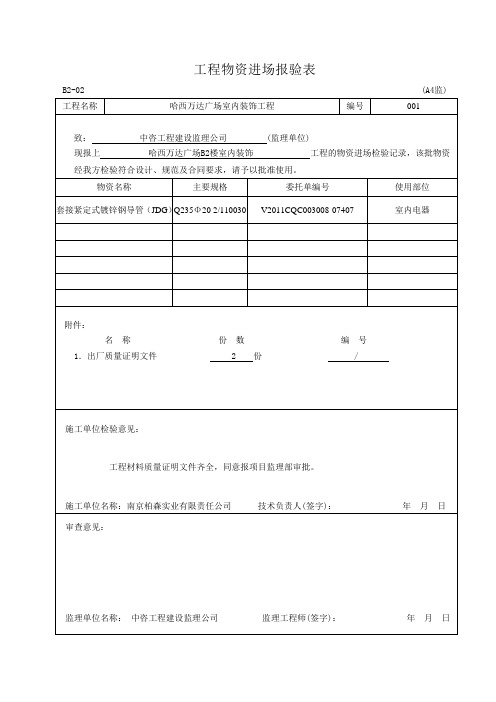

进场材料报验单施工单位：山东黄河工程集团有限公司
监理单位：山东省建设监理咨询有限公司
进场材料报验单施工单位：山东黄河工程集团有限公司
监理单位：山东省建设监理咨询有限公司
进场材料报验单施工单位：山东黄河工程集团有限公司
监理单位：山东省建设监理咨询有限公司
进场材料报验单施工单位：山东黄河工程集团有限公司
监理单位：山东省建设监理咨询有限公司
进场材料报验单施工单位：山东黄河工程集团有限公司
监理单位：山东省建设监理咨询有限公司
进场材料报验单施工单位：山东黄河工程集团有限公司
监理单位：山东省建设监理咨询有限公司
进场材料报验单施工单位：山东黄河工程集团有限公司
监理单位：山东省建设监理咨询有限公司
进场材料报验单施工单位：新泰市泉沟镇建筑安装工程公司。

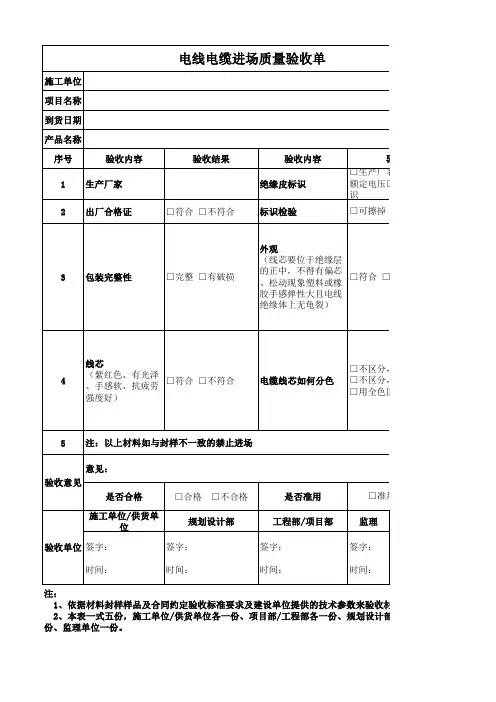

设备进场使用报验单
1. 前言
设备进场使用报验单是指在设备采购过程中，供应商将所提供的设备运送到使用单位现场后，使用单位进行设备验收的文件。
本报验单旨在记录设备进场信息，确保设备的准确、完好地进场并进行初步评估。
2. 设备信息
设备名称
设备型号
设备规格
生产厂家
运输方式
运输到达日期
运输到达地点
运输承运单位
运输联系人
运输联系方式
验收日期
3. 设备进场检查内容
3.1 外观检查
•[ ] 设备外观有无明显破损
•[ ] 设备表面有无锈蚀、腐蚀
•[ ] 设备运输过程中是否出现碰撞痕迹
3.2 配件检查
•[ ] 设备附带的配件是否齐全
•[ ] 配件是否与设备描述一致
•[ ] 配件有无破损或损坏现象
3.3 功能检查
•[ ] 设备电源是否正常
•[ ] 设备开关是否灵活、正常
•[ ] 设备各项功能是否正常工作
4. 设备验收结论
•[ ] 本次进场使用的设备均具备外观完好，配件齐全，功能正常的要求。
•[ ] 部分设备存在外观破损、配件不齐全、功能异常等问题，请供应商及时处理。
•[ ] 部分设备存在严重的外观破损、配件缺失、功能无法正常工作等问题，暂时不能接受该设备，需供应商重新提供设备。
5. 备注
请在此处填写其他相关信息和需要特别说明的事项。
6. 签名
•使用单位负责人签名：
•供应商代表签名：
•验收人员签名：
•日期：。
线杆2钢管电杆组立检查及评定样本
表B.0.11钢管电杆组立检查及评定记录表（线杆2）
桩号226FC-SJK1（45）呼称高46.5m施工日期年月日J5+1GGG塔号
G7#塔型塔全高64.1m检查日期年月日序号1检查（检验）项目部件规格、数量性质主控评定标准（允许偏差）符合设计要求符合现行GB50233-
2022《110kV～750kV架空输电线路施工及验收规范》第7.3.3条规定符
合设计要求检查结果符合设计要求评定合格2焊接质量转角、终端杆拉线
点向受力反方向侧倾斜（%）结构倾斜%a主控符合规定要求合格3一般符
合设计要求合格45一般一般110kV0.50.20.5(填写数据)(填写数据)杆身
弯曲（%L）6横担高差%一般220kV-330kV0.35(填写数据)7螺栓与构件面
接触及出扣情况一般符合现行GB50233-2022《110kV～750kV架空输电线
路施工及验收规范》第7.1.3条规定符合设计要求符合设计要求符合设计
要求50符合现行GB50233-2022《110kV～750kV架空输电线路施工及验收
规范》第7.1.6条，且紧固率：组塔后不小于95%，架线后不小于97%符
合现行GB50233-2022《110kV～750kV架空输电线路施工及验收规范》第7.1.4条符合规定要求合格891011螺栓防松螺栓防卸爬梯或脚钉横线路
位移一般一般一般一般符合设计要求符合设计要求符合设计要求(填写数据)放线前紧线后95%98%合格合格合格合格合格12螺栓紧固一般13螺栓
穿向一般符合规定要求合格备注注：aL为因焊接而造成分段或整根钢管
杆弯曲的对应高度。
评定监理：专职质检员：施工负责人：检查人：。

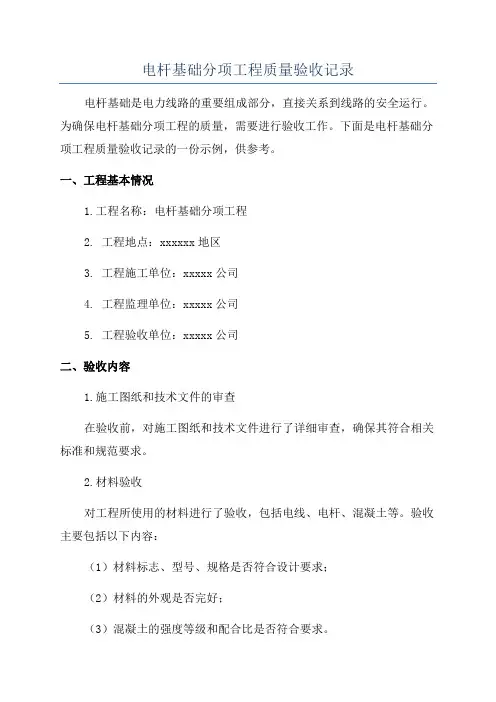

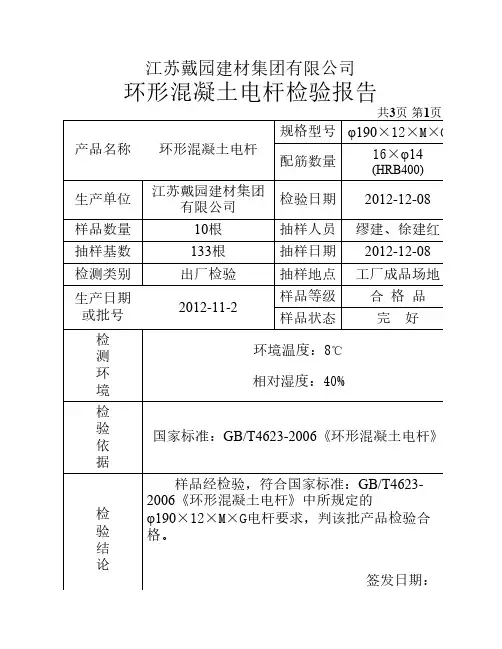

电杆基础分项工程质量验收记录电杆基础是电力线路的重要组成部分，直接关系到线路的安全运行。
为确保电杆基础分项工程的质量，需要进行验收工作。
下面是电杆基础分项工程质量验收记录的一份示例，供参考。
一、工程基本情况1.工程名称：电杆基础分项工程2. 工程地点：xxxxxx地区3. 工程施工单位：xxxxx公司4. 工程监理单位：xxxxx公司5. 工程验收单位：xxxxx公司二、验收内容1.施工图纸和技术文件的审查在验收前，对施工图纸和技术文件进行了详细审查，确保其符合相关标准和规范要求。
2.材料验收对工程所使用的材料进行了验收，包括电线、电杆、混凝土等。
验收主要包括以下内容：（1）材料标志、型号、规格是否符合设计要求；（2）材料的外观是否完好；（3）混凝土的强度等级和配合比是否符合要求。
3.施工过程监督检查针对电杆基础分项工程的施工过程进行了监督检查，确保施工符合施工图纸和技术文件要求，具体包括：（1）施工现场是否规范，是否有安全隐患；（2）施工人员是否持证上岗，是否具备相关技能；（3）施工过程中的质量控制措施是否得当。
4.工程质量检测对已完成的电杆基础进行了质量检测，包括：（1）混凝土强度检测，确保强度满足设计要求；（2）钢筋的质量检测，确保钢筋符合相关标准和规范；（3）土壤基础承载力检测，确保承载力满足设计要求。
5.施工质量评定根据施工图纸、技术文件和质量检测结果，对电杆基础的施工质量进行评定。
评定分为优、良、合格、待整改、不合格五个等级，具体评定标准如下：（1）优：施工质量达到设计要求并超过标准要求；（2）良：施工质量达到设计要求并符合标准要求；（3）合格：施工质量基本达到设计要求，但存在一些细微问题需整改；（4）待整改：施工质量未达到设计要求，需整改；（5）不合格：施工质量严重不符合设计要求，需重新施工。
三、验收结论经过以上的验收工作，根据施工质量评定标准，本次电杆基础分项工程的质量评定结果为xxxxx等级。
