挡土墙工程项目土方回填施工作业指导书

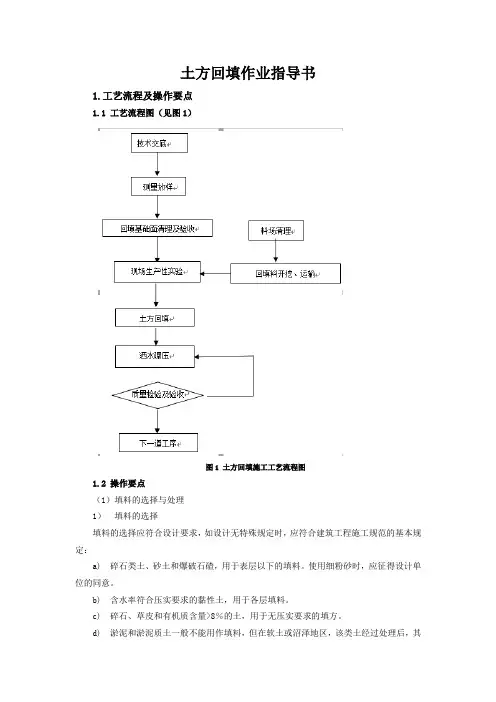

土方回填作业指导书1.工艺流程及操作要点1.1 工艺流程图（见图1）图1 土方回填施工工艺流程图1.2 操作要点（1）填料的选择与处理1）填料的选择填料的选择应符合设计要求，如设计无特殊规定时，应符合建筑工程施工规范的基本规定：a) 碎石类土、砂土和爆破石碴，用于表层以下的填料。

使用细粉砂时，应征得设计单位的同意。

b) 含水率符合压实要求的黏性土，用于各层填料。

c) 碎石、草皮和有机质含量>8％的土，用于无压实要求的填方。

d) 淤泥和淤泥质土一般不能用作填料，但在软土或沼泽地区，该类土经过处理后，其含水量符合压实要求后，可用于填方中的次要部位。

e) 含盐量符合规定的盐渍土也可以使用，但填料中不得含有盐晶、盐块或含盐植物的根茎。

2）填料的处理a) 施工前5～10d（阴雨天、冬季根据实际情况确定）对填料集中筛选，将填料(土)集中在一起，除掉杂草、碎砖块，将大砖块挑出并破碎。

b) 按不同土质将其分类并均化，分类取样进行击实试验，测定填料(土)的含水率。

如果填料的含水率高于试验中达到控制干密度时填料对应的最高含水率或者黏性土的含水率高于最优含水率的+2％时，应及时将填料进行翻松、晾晒或均匀地掺入同类干土进行调整，保证施工时预填料(土)的最优含水率。

对于一次用不完的填料(土)，应对其做好记录并标识，下次使用时可不进行击实试验。

（2）填料含水率的控制回填土施工前36h，应对待用的填料进行含水率测定。

当含水率符合既定要求时，可直接用于回填土施工；当含水率低于ω1时，可按照达到该类土最优含水率ωopt要求的需水量洒水湿润，翻拌均匀后集中成堆。

各种类型土料的浸润时间要求为：黏土≮24 h；亚黏土和轻亚黏土≮12 h；砂土≮6 h；其他杂填土应延长浸润时间，以浸润均匀为宜。

已调好含水率的备用填料(土)宜及时使用。

若不能及时使用，则有塑料薄膜覆盖的填料存放时间≯7d，没有塑料薄膜覆盖的填料存放时间≯2d，夏季天气干燥时还应适当减少堆放时间。

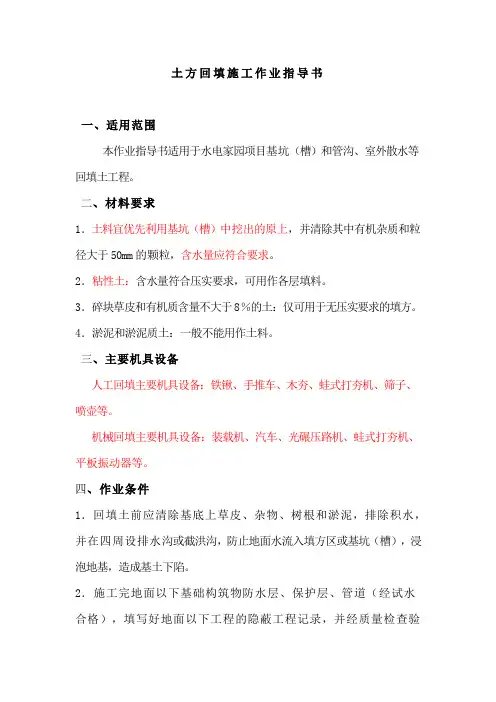

土方回填施工作业指导书一、适用范围本作业指导书适用于水电家园项目基坑（槽）和管沟、室外散水等回填土工程。

二、材料要求1．土料宜优先利用基坑（槽）中挖出的原上，并清除其中有机杂质和粒径大于50mm的颗粒，含水量应符合要求。

2．粘性土：含水量符合压实要求，可用作各层填料。

3．碎块草皮和有机质含量不大于8％的土：仅可用于无压实要求的填方。

4．淤泥和淤泥质土：一般不能用作土料。

三、主要机具设备人工回填主要机具设备：铁锹、手推车、木夯、蛙式打夯机、筛子、喷壶等。

机械回填主要机具设备：装载机、汽车、光碾压路机、蛙式打夯机、平板振动器等。

四、作业条件1．回填土前应清除基底上草皮、杂物、树根和淤泥，排除积水，并在四周设排水沟或截洪沟，防止地面水流入填方区或基坑（槽），浸泡地基，造成基土下陷。

2．施工完地面以下基础构筑物防水层、保护层、管道（经试水合格），填写好地面以下工程的隐蔽工程记录，并经质量检查验2．回填土应分层摊铺和压实，每层铺土厚度和压实遍数应根据土质。

压实系数和机具性能而定。

一般铺土厚度应小于压实机械压实的作用深度，应能使土方压实而机械的功耗最少。

通常应进行现场夯（压）实试验确定。

常用夯（压）实工具机械每层最大铺土厚度和所需要的夯（压）实遍数参考数值见表2。

3．填方应在边缘设一定坡度，以保持填方的稳定。

填方的边坡坡度根据填方高度、土的种类和其重要性，加以控制。

1）填方应从最低处开始，由下而上整个宽度水平分层均匀铺填土料和夯（压）实。

2）深浅坑（槽）相连时，应先填深坑（槽），相平后与浅坑全面分层填夯。

如分段填筑，交接填成阶梯形，分层交接处应错开，上下层接缝距离不小于1.0m。

每层碾迹重叠应达到0.5~1.0m。

墙基及管道回填应在两侧用细土同时回填夯实。

4．在地形起伏之处填土，应做好接槎，修筑1：2阶梯形边坡，每台阶可取50cm，宽100cm。

分段填筑时，每层接缝处应做成大于1：1.5的斜坡。

接缝部位不得在基础、墙角、柱墩等重要部位。

高明西江新城核心启动区项目道路及配套工程滨湖路挡土墙施工作业指导书编制：复核：审批：中国中铁股份有限公司高明西江新城第三项目经理部二〇一二年九月九日目录一、工程概况 0二、施工准备 01、内业技术准备 02、外业技术准备 0三、适用范围 (1)四、人员、材料、机械保证 (1)1、劳动力组织 (1)2、材料组织 (1)3、拟投入机械设备情况 (1)五、施工工艺流程及施工方法 (2)1、施工工艺 (2)2、施工方法 (3)1）场地平整及基底处理 (3)2）挡土墙钢筋成型安装 (3)3）挡土墙模板安装与支护 (5)4）混凝土浇筑 (6)5）拆模、养护 (7)6）挡土墙附属工程 (8)7）路基回填施工 (9)8）施工缝处理 (9)六、施工质量控制 (10)1、施工测量 (10)2、施工工艺方法控制 (10)3、施工质量现场监控 (10)4、施工工艺标准及要求 (10)七、安全保证措施 (11)八、环保措施 (12)一、工程概况工程位于滨湖路K0+680～K0+816段两侧，其中K0+680～K0+740段两侧设置1.97m～3.86m的悬臂式钢筋混凝土挡土墙、K0+740～K0+816两侧设置4.25m～6.85m的扶壁式钢筋混凝土挡土墙，挡墙共长136m，墙顶宽0.5m，基础和挡土墙面板均采用C30钢筋砼；挡墙基础埋置深度不小于1.0m，基底换填0.2m厚砂砾垫层；挡土墙面板设置间、排距分别为2.5m和2m的φ8cm泄水孔（出口最低位置高于地面30cm，设4%向外侧的坡度），底排泄水孔以下墙背填土采用夯实粘土；沿线路方向每隔10m左右或地形突变设置缝宽为2cm的沉降缝一道，缝内填塞满沥青木板；墙后通长设置1m厚的粗砂排水层。

挡墙顶部设现浇钢筋砼防撞栏，防撞栏按挡土墙分段设置，分段处设变形缝，缝宽2cm。

每2.0m设置一个铸钢支撑架，钢管栏杆与铸钢支撑架采用电焊焊接牢固，铸钢支撑架采用25#铸钢，扶手钢管采用20#钢，预埋钢板采用Q235钢板，高强螺栓采用Q235。

土方回填作业指导书一、编制目的为进一步提高基础设施项目工程施工管理水平，明确土方回填施工工序要求，促进对重要、重点工序的掌握，推进标准化管理，特编制本作业指导书。

二、编制依据1.《建筑地基工程施工质量验收标准》2.《建筑地基处理技术规范》3.《城市综合管廊工程技术规范》4.《湿陷性黄土地区建筑基坑工程安全技术规程》5.《建设工程质量管理条例》6.《建筑安全生产监督管理规定》7.《建设工程施工现场管理规定》8.《建设工程安全生产管理条例》9.《危险性较大的分部分项工程安全管理办法》三、适用范围适用于市政工程地下空间、管廊、轨道交通等项目明挖基坑土方回填施工。

四、施工工艺及方法要求4.1工艺流程图4.1-1土方回填流程图4.2土方回填方式4.碾压时，轮（夯）迹应相互搭接，防止漏压或漏夯。

长宽比较大时，填土应分段进行。

每层接缝处应作成斜坡形，碾迹重叠0.5～1.0m左右，上下层错缝距离不应小于lm。

5.防水施工后短时间内进行土方回填夯实，避免防水层长期曝晒。

6.在机械施工碾压不到的填土部位，应配合人工推土填充，用蛙式打夯机分层夯打密实。

7.人工夯实按每段10～20m一次性达到要求后向前推进，在回填铺土及碾压和夯实时其推进方向与线路中线平行。

8.人工夯填时，打夯应一夯压半夯，夯夯相接，行行相连，纵横交叉。

夯与夯之间重叠不小于1/3夯底宽度。

9.用压路机进行大面积填方碾压时，应从两侧逐渐压向中间且对称依次推进，填土按要求分段进行，分段填夯接茬处，土坡需填成阶梯形，梯形的高宽比一般为1∶2，上下层错缝宽度不小于1.0m，高度不大于0.5m，碾压时碾迹应有15～20cm的重叠度，避免漏压。

碾压不到之处，应用小型夯实机械配合夯实。

10.隧道顶板上部1m范围内回填材料应采用人工分层夯实，禁止大型碾压机直接在隧道顶板上部施工。

人力大面积夯填时，夯填应初步平整，夯实时要按一定方向进行，一夯压半夯，夯夯相接，每遍纵横交叉，分层夯打。

土方回填作业指导书土方回填作业指导书一、施工准备：1、材料和机具（1）土：本工程的回填土采用回填素土及符合《地下铁道工程施工及验收规范》（GB50299-2003）的回填土，不采用灰土回填。

（2）施工机具：施工机具的配备依据本施工方案安排的数量。

2、作业条件（1）回填土施工的时间应在主体结构外防水保护层完成以后进行。

同时，对主体结构顶板防水层、墙体进行检查，发现损毁及时修补处理，办理完毕隐蔽验收手续，方可进行回填施工。

（2）回填前，基坑必须清理干净，不得有积水、淤泥等杂物。

（3）根据设计图纸要求，本工程回填土的密实度为95%（4）施工前，作好分层铺设回填土水平标高的标志：在主体围护结构上用油漆划出每次回填位置和水平标高控制点。

（5）回填顺序：A 、西端施工段开挖时，利用西端施工段挖出的土先对东端已经完成的施工段进行回填；B 、在开挖出入口时，利用出入口开挖出的土继续对剩余的主体结构进行回填；C 、待结构全部完成具备回填条件后，选择从外面拉土进来进行回填。

二、主要施工方法：1、工艺流程：检验土料→坑底清理→分层铺土→夯打密实→找平验收2、施工方法（1）检查土料种类和质量是否符合标准要求。

（2）回填土施工时应当控制含水量，工地上的现场检验方法是：以手攥成团、自然落地散开为宜。

如果土料水分过大或不足应晾干或洒水润湿。

（3）主体结构顶板表面清理干净，及时清理虚土或垃圾。

（4）回填土分层铺设，先铺设至冠梁以下2500mm 处，白蚁防止完成后开始后铺设至设计回填高度。

每层的铺设厚度为250～300mm 。

各层铺摊后，与标高对应检查。

（5）夯打密实：夯打的遍数应依据现场试验确定，一般不少于三遍，本工程采用人工夯实与机械夯实配合，夯夯相接，行行相接，纵横交叉。

（6）反梁以下位置，回填土料不能用推土机直接推土到位，采用挖掘机将土料倒到位，然后采用人工铺平，蛙夯夯实；反梁以上位置，土料由挖掘机倒出卸土区，然后由推土机推土散土，由压路机碾压夯实，用压路机分层压实操作时宜先轻后重、先慢后快、先边缘后中间。

房屋建筑工程土方回填施工作业指导书、适用范围适用于工业与民用建筑、构筑物平整场地、基坑和管沟等土方回填工程。

二、施工准备2. 1技术准备1.回填土前应根据工程特点、填方土料种类、密实度要求、施工条件等编制回填土方案，经审批后向操作人员进行技术交底。

通过试验确定土料含水量控制范围、虚铺厚度、夯实遍数等参数。

2.根据分层回填厚度测放出回填标高控制线，以控制回填土的标高或厚度。

3.确定土方机械、车辆的行走路线，并事先检查，必要时对经过的道路、桥梁进行加固加宽处理。

4.编制机械回填土施工方案，依据工程特点和填方土料种类通过试验确定含水量、虚铺厚度、压实遍数等参数，并向操作人员进行技术交底。

5.2 材料要求1.土料优先利用基坑中挖出的土，但不得含有机杂质。

使用前应过筛，其粒径不大于50mm，其最大粒径不得超过每层铺填厚度的2/3,使用振动碾时为3/4,含水率应符合规定要求。

2.碎石类土、砂土（使用细、粉砂时应取得设计单位同意）和爆破石渣，可用做表层以下的填料；含水量符合压实要求的粘性土，可用做各层填料;碎块草皮和有机质含量大于8% 的土，仅用于无压实要求的填方；淤泥和淤泥质土一般不能用做填料，但在软土或沼泽地区，经过处理含水量符合压实要求后，可用于填方中的次要部位。

3.主要机具铲土机、自卸汽车、推土机、铲运机、翻斗车、平碾、羊足碾和振动碾、蛙式或柴油打夯机、手推车、铁锹（平头、尖头）、筛子（孔径40mm〜60mm）、木耙、钢卷尺、20#铅丝、胶皮管等。

2.3作业条件1.土方回填前应验收基底标高；并应采取措施，防止地表滞水流入填方区，浸泡地基，造成基土下陷。

2. 填方和压实前，对基底标高、箱型基础墙或地下防水层、保护层等进行检查验收，并做好隐蔽工程验收。

3.房心和管沟的回填，应在完成上下水管道的安装或墙间加固后再进行。

4.施工前，应做好水平高程标志的设置。

在基坑（槽）或管沟边坡上，每隔3m钉上水平撅，或在室内外和散水的边墙上弹水平线或在地坪上钉上标高控制木桩。

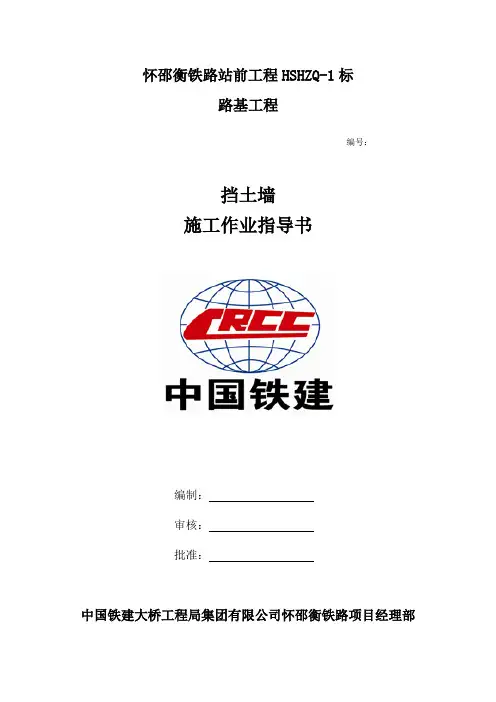

怀邵衡铁路站前工程HSHZQ-1标路基工程编号：挡土墙施工作业指导书编制：审核：批准：中国铁建大桥工程局集团有限公司怀邵衡铁路项目经理部挡土墙施工作业指导书一、概述挡土墙是为了确保路基和山体稳定，防止山坡危岩和落石的威胁；避免拆迁已有建筑物，减少土石方工程，少占农田耕地；防止水流冲刷，防治塌方、滑坡等路基隐患而设置。

混凝土挡土墙，根据挡土墙在路基横断面上的位置，可分为路肩墙、路堤墙和路堑墙。

按其结构类型可分为重力式挡土墙(包括衡重式挡土墙) 和薄壁式挡土墙。

本作业指导书适用于新建怀邵衡铁路站前工程HSHZQ-1标段重力式混凝土挡土墙及薄壁式钢筋混凝土挡土墙的施工。

二、作业内容测量放样；开挖基坑；垫层铺筑；钢筋加工安装；立模型板；灌筑混凝土；混凝土养护、拆模。

三、施工准备3.1、现场核对重点是对地形地貌、地表和地下水源、边坡稳定、山坡裂缝、滑动面、气象等变化情况作详细了解，根据实际地形，核查施工图中挡土墙设置是否合理，沉降缝与伸缩缝、泄水孔等设置是否合理，基础埋深及地质描述与实际地基情况是否相符，挡土墙与路基或构筑物连接是否平顺、稳定等。

当施工图与实际情况不相符时，应变更设计。

3.2、编制施工组织设计根据核对的工程量、工地特点、工期要求以及施工条件，结合设备能力，编制实施性施工组织设计。

3.3、材料及混凝土配合比设计合理选择混凝土各组成材料，并根据设计要求的混凝土性能和经济性原则，确定最佳配合比。

3.4、劳力和料具准备根据挡土墙的工程数量及进度要求，适当的组织好劳动力、材料进场、机械配备，满足施工需要。

四、工艺及质量控制流程混凝土及钢筋混凝土挡土墙施工工艺及质量控制流程如图1所示。

工程措施及实施不合格不合格合格结 束 安装模板及泄水孔测量放线基坑开挖 安装绑扎钢筋混凝土养护钢筋及模板检验 灌注混凝土基坑位置尺寸检验垫层铺设 基坑地质符合要求拆模 挡墙质量检验开 始图1 挡土墙施工工艺及质量控制流程图五、工艺步序说明5.1、测量放线1) 根据施工图划分施工段，测定挡土墙墙趾处路基中心线及基础主轴线、墙顶轴线、挡土墙起止点和横断面，注明高程及开挖深度。

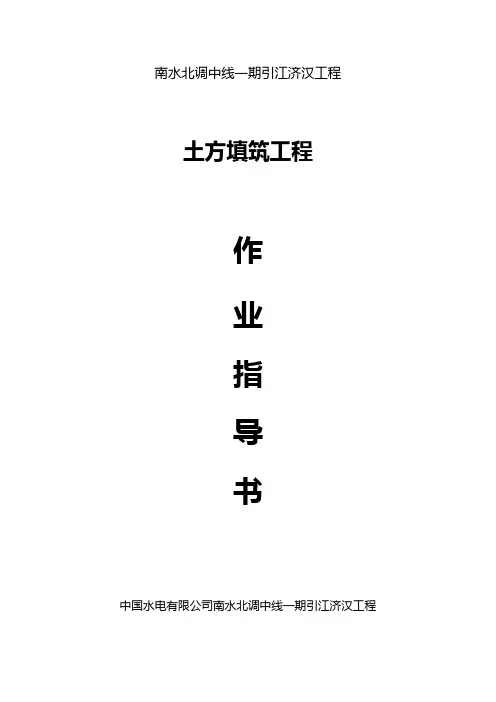

南水北调中线一期引江济汉工程土方填筑工程作业指导书中国水电有限公司南水北调中线一期引江济汉工程项目部2012年3月土方填筑工程作业指导书一、现场生产性试验土方填筑工程开工前，利用填筑土料进行与实际施工条件相仿的现场生产性碾压试验，以确定填筑施工的各项参数，碾压试验成果报监理人审批。

现场生产性试验的具体要求如下：1、用于填筑的各种土料，进行开采、装料、运输、卸料和碾压试验，并进行含水量调整试验。

开采试验包括开采方式、开采机械和开采效果的试验。

2、土料碾压试验根据填筑部位和设计土料要求的不同，分别进行铺土方式、铺土厚度、碾压机械的类型及重量、碾压遍数、填筑含水量、碾压前后的砾石含量（对风化土料）、压实土的干密度、渗透系数、压缩系数和抗剪强度等试验。

3、土料碾压试验后，检查压实土层之间以及土层本身的结构状况。

如发现疏松土层、结合不良或发生剪切破坏等情况时，分析原因，提出改善措施，直至满足要求。

二、土方填筑1、土方填筑工程开工前，将填筑区基础开挖或清基验收后实测的平、剖面地形测量资料报送监理人，经监理人签认后作为填筑工程量计量的原始依据。

2、土料填筑采用20T自卸汽车运输。

土料运输与料场开采、装料和填筑面卸料、铺料等工序持续和连贯进行，以免周转过多而导致含水量的过大变化。

3、填筑前的准备工作（1）按监理人的指示和招标文件技术条款的规定，完成土石方填筑部分的基础清理和排水工作。

（2）填筑部位的全部基础处理工作已经按施工图纸要求施工完毕。

（3）基础中布臵有观测设备时，做好观测设备的埋设和报验工作。

（4）填筑的基础，由监理人按有关规范和招标文件技术条款的有关规定进行验收，合格后方可填筑。

4、一般土料填筑（1）建筑物开挖线以下的所有低于基础设计高程的部位，均按施工图纸尺寸和要求的压实度或相对密度进行回填压实。

（2）渠底宽范围内两侧严格按施工详图要求的范围、回填料、压实度或相对密度等，分层回填并碾压夯实。

（3）回填料的分层厚度根据采用的施工机械和现场碾压试验确定。

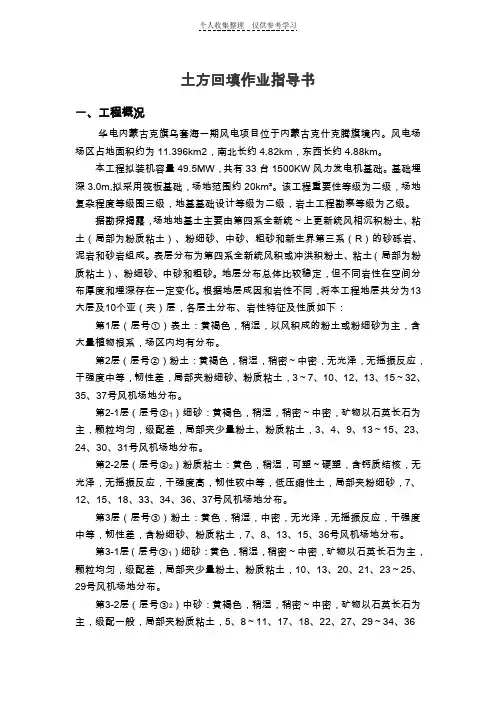

土方回填作业指导书一、工程概况华电内蒙古克旗乌套海一期风电项目位于内蒙古克什克腾旗境内。

风电场场区占地面积约为11.396km2，南北长约4.82km，东西长约4.88km。

本工程拟装机容量49.5MW，共有33台1500KW风力发电机基础。

基础埋深3.0m,拟采用筏板基础，场地范围约20km²。

该工程重要性等级为二级，场地复杂程度等级围三级，地基基础设计等级为二级，岩土工程勘察等级为乙级。

据勘探揭露，场地地基土主要由第四系全新统～上更新统风相沉积粉土、粘土（局部为粉质粘土）、粉细砂、中砂、粗砂和新生界第三系（R）的砂砾岩、泥岩和砂岩组成。

表层分布为第四系全新统风积或冲洪积粉土、粘土（局部为粉质粘土）、粉细砂、中砂和粗砂。

地层分布总体比较稳定，但不同岩性在空间分布厚度和埋深存在一定变化。

根据地层成因和岩性不同，将本工程地层共分为13大层及10个亚（夹）层，各层土分布、岩性特征及性质如下：第1层（层号①）表土：黄褐色，稍湿，以风积成的粉土或粉细砂为主，含大量植物根系，场区内均有分布。

第2层（层号②）粉土：黄褐色，稍湿，稍密～中密，无光泽，无摇振反应，干强度中等，韧性差，局部夹粉细砂、粉质粘土，3～7、10、12、13、15～32、35、37号风机场地分布。

第2-1层（层号②1）细砂：黄褐色，稍湿，稍密～中密，矿物以石英长石为主，颗粒均匀，级配差，局部夹少量粉土、粉质粘土，3、4、9、13～15、23、24、30、31号风机场地分布。

第2-2层（层号②2）粉质粘土：黄色，稍湿，可塑～硬塑，含钙质结核，无光泽，无摇振反应，干强度高，韧性较中等，低压缩性土，局部夹粉细砂，7、12、15、18、33、34、36、37号风机场地分布。

第3层（层号③）粉土：黄色，稍湿，中密，无光泽，无摇振反应，干强度中等，韧性差，含粉细砂、粉质粘土，7、8、13、15、36号风机场地分布。

第3-1层（层号③1）细砂：黄色，稍湿，稍密～中密，矿物以石英长石为主，颗粒均匀，级配差，局部夹少量粉土、粉质粘土，10、13、20、21、23～25、29号风机场地分布。

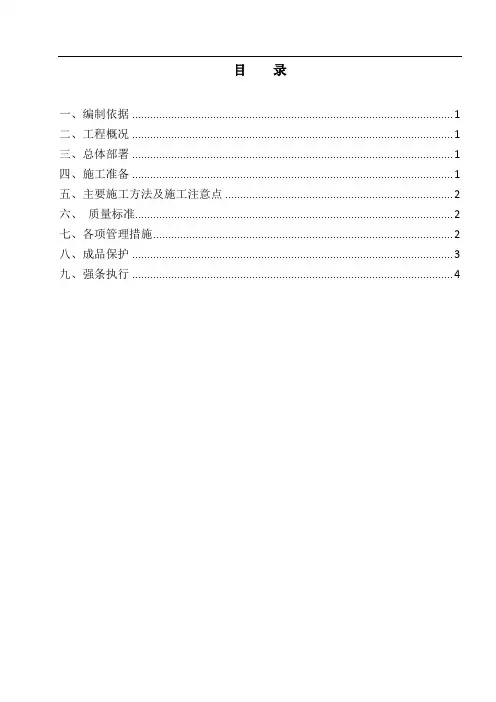

目录一、编制依据 (1)二、工程概况 (1)三、总体部署 (1)四、施工准备 (1)五、主要施工方法及施工注意点 (2)六、质量标准 (2)七、各项管理措施 (2)八、成品保护 (3)九、强条执行 (4)一、编制依据1.1 现场实际情况1.2 工程施工图纸1.3《建筑地基基础工程施工质量验收规范》（GB50204-2002）1.4《建筑工程施工质量验收统一标准》（GB50300-2001）1.5《建筑机械使用安全技术规程》（JGJ33-2001）1.6《施工现场临时用电安全技术规范》（JGJ46-88）1.7《膨胀土地区建筑技术规范》（GBJ112-87）1.8《风力发电场项目建设工程验收规程》（DL/T 5191—2004）1.9《风力发电场安全规程》（DL 796-2001）1.10《土方、基坑工程验收规范》（GB 50202-2002）二、工程概况本工程主要包括风力发电机组基础、箱式变电站基础各33座。

结构安全等级为二级。

风机作业平台平整、夯实，风机设备安装，风机配合调试等。

水文气象和工程地质从气象站1971年～2007年气象资料来看，极端最高气温36.6℃，极端最低气温－39.3℃，年平均气温3.2℃，平均气压1003.8hPa，平均水汽压8.1hPa，平均湿度70％，平均雷暴日数23d。

根据《中国地震动参数区划图》（GB18306——2001），拟建场地地震基本烈度为6度，场地类别为I类，设计地震分组为第一组，设计基本地震加速度0.05g，设计特征周期0.25s。

场地为抗震有利地段。

三、总体部署回填土:由于地质为膨胀土特点，需加快回填速度，保证施工质量。

四、施工准备4.1 技术准备4.1.1 回填队伍进场后，立即组织有关人员进行施工方案及技术交底工作，同时组织安全消防及文明施工的进场教育。

4.1.2 紧密配合生产部门做好创造回填土的条件，基坑槽底杂物清理干净。

4.1.3做好土壤夯实取样试验的准备工作。

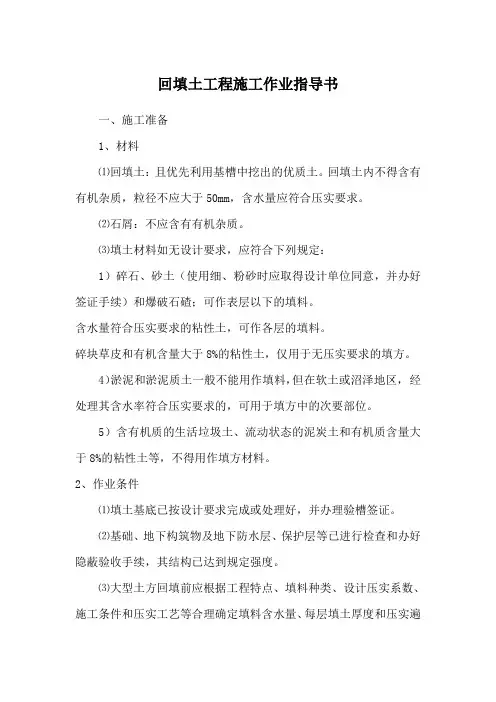

回填土工程施工作业指导书一、施工准备1、材料⑴回填土：且优先利用基槽中挖出的优质土。

回填土内不得含有有机杂质，粒径不应大于50mm，含水量应符合压实要求。

⑵石屑：不应含有有机杂质。

⑶填土材料如无设计要求，应符合下列规定：1）碎石、砂土（使用细、粉砂时应取得设计单位同意，并办好签证手续）和爆破石碴；可作表层以下的填料。

含水量符合压实要求的粘性土，可作各层的填料。

碎块草皮和有机含量大于8%的粘性土，仅用于无压实要求的填方。

4）淤泥和淤泥质土一般不能用作填料，但在软土或沼泽地区，经处理其含水率符合压实要求的，可用于填方中的次要部位。

5）含有机质的生活垃圾土、流动状态的泥炭土和有机质含量大于8%的粘性土等，不得用作填方材料。

2、作业条件⑴填土基底已按设计要求完成或处理好，并办理验槽签证。

⑵基础、地下构筑物及地下防水层、保护层等已进行检查和办好隐蔽验收手续，其结构已达到规定强度。

⑶大型土方回填前应根据工程特点、填料种类、设计压实系数、施工条件和压实工艺等合理确定填料含水量、每层填土厚度和压实遍数等施工参数。

重要的填方工程和路基，其参数应通过压实测定确定。

⑷室内地台和管沟的回填，应在完成上下水道安装（经试水合格）或间墙砌筑，并将填区内的积水和有机杂物等清除干净后再进行。

⑸在建（构）筑物地面以下的填方，若填筑厚度小于0.5m，应清除基底上的草皮和垃圾；若填筑厚度小于1m，应清除树墩及割去长草。

⑹填土前，应做好水平高程的测设。

基坑（槽）或沟坡边上按需要的间距打入水平桩，室内和散水的墙边应有水平标记。

二、操作工艺1、当填方基底为积土或耕植土时，如设计无要求，可采用推土机或工程机械压实5~6遍。

2、填筑粘性土，应在填土前检验填料的含水率。

含水量偏高时，可采用翻松晾晒，均匀掺入干土等措施；含水量偏低，可预先晒水湿润，增加压实遍数或使用大功率压实机械等措施。

3、使用碎石类土或爆破石渣作填料时，其最大粒径不得超过每层铺填厚度的2/3（当使用振动辗压时，不得超过每层铺填厚度的3/4）。

土方回填作业指导书1适用范围般2作业准备T 2.1材料准备、II； 1）上宜优先利用基槽中挖出的上，但不得含有有机杂质。

使用轉宜过筛，其粒径不宜大于50MM,含水量应符合压实要求的规立。

民 2）填上材料应符合设计要求，现场所挖土方和进场土方作为回博材料时，应取得设计单位同意，并办好签证手续。

建3）碎块草皮和有机含虽大于8%的粘性上，淤泥和淤泥质上不得用毀填料:含有机质的生活垃圾上、流动状态的泥炭上和有机质含量大于8% 申粘性土等，不得用作填方材料。

构2.2主要机具筑回填上工程应根据施工条件、上质情况、压实系数要求来选择压编机具性能和数疑。

每层铺摊后，随之耙平，机械压实速度不超过省 m/h。

基2.3作业条件坑2.3.1回填前，应对基础，箱形基础牆或地下防水层、保护层等进行验£攵，并办蜿急检手续。

而且混凝1应®阪强度，验收介格后，方可进行回橐。

；2.3.2施工前应根据工程特点，填料种类，设讣压实系数，施工条件等寻理确左填料含水率控制范用，铺上厚度和夯、压遍数等参数。

重要的填点工程，其参数应通过压实试验来确定。

内2.3.3室内地坪和管沟的回填，应在完成地下管线安装和测试合格后再爲行。

并将沟槽，地坪上的积水和有机物等淸除干浄。

坪（管2.3.4施X前，应做好水平髙輙喲设配如勒 1、基If或沟，在英边坡上每隔3M钉上水平标志；室内和散水的边墙上，钉好标准高程木桩。

3施工作业标准3.1工艺流程基坑底地坪上淸理T检验上质-分层铺上-分层夯打T碾压密实 T检验密实度-*修整找平验收3.2操作工艺321填上前应检验其含水量是否在挖制范囤内；如含水量偏髙，可采用翻松、晾晒、均匀掺入干上或换上等措施：如回填上的含水量偏低，可采用预先洒水润湿等措施。

3.2.2回填土应分层铺摊和夯实，每层铺丄厚度和夯实遍数应根据上质、压实系数和机具性能确左。

一般蛙式打夯机每层铺上厚度为200- 25ON4M：人工打夯不大于200MM o每层至少夯打三適，分层夯实时，要求一夯压半夯。

一、工程概况雅泸高速公路C6合同段进口便道A、B段全长11.233公里，A 线长6.082公里，B线长5.151公里。

设计采用公路四级单车道标准，局部线路位置特别困难地段采用了小于四级标准。

二、编制依据1、四川省雅泸高速公路C6合同段进口便道A、B段一阶段施工设计图；1、四川省雅泸高速公路C6合同段合同文件；2、四川省雅泸高速公路C6合同段进口便道实施性性施工组织设计；3、我公司对现场的调研及程序文件关于环境保护、职业健康安全等方面的规定。

4、本工程所涉及的施工技术、安全质量、检验验收等方面的国家和部门制定的现行规程规范、标准、法规文件等。

三、重力式挡土墙施工该A、B段挡土墙设于便道临河侧位置，均为重力式挡土墙。

挡土墙采用C15片石混凝土浇注。

施工时，挡土墙每10m设一沉降缝。

在挡墙基底上0.3m位置设φ50mm排水孔，间距2.0×2.0m梅花型布置。

四、施工工艺1、测量放线要求测量组根据设计图纸要求，在现场定出结构轮廓线位置，便于能准确挖出结构轮廓尺寸。

2、基坑开挖挡土墙基础开挖采用分段开挖施工，开挖时采用C250型挖掘机施工。

基坑在开挖施工过程中必须有专职施工员在现场指导施工。

将基坑控制桩延长于基坑外2米处加以固定。

基坑开挖应保证排水良好，以利于基底排水。

用挖机开挖至设计标高+20cm处，然后人工挖除剩余20cm土层。

以免机械扰动原状土或超挖；若为石质基础，侧直接挖至设计位置。

基坑开挖后应检验基底承载力，合格后，妥善修整，在最短的时间内放样、装模，用砂浆封底再进行基础的浇筑。

若承载力达不到要求，应采取基底换填的办法来处理软弱地层，具体方法是：挖除软弱地层及周边50cm土层，采用砂砾石将其换填，并分层夯实。

3、支模开挖基坑及处理后，检验基底尺寸及标高，验收合格后，进入组合钢模支模施工。

挡土墙模板采用组合钢模板，支模平整度要求不大于±2㎜，高度允许偏差不大于±2㎜。

土方开挖及回填施工作业指导书1 目的指导作业人员进行土方开挖及回填施工。

2 适用范围适用于亦庄线01标基坑土方开挖及回填施工作业。

3 开挖作业准备挖掘机，自卸车等。

4 开挖工艺流程本主体工程采用明挖顺作法施工。

土方采用机械开挖，人工配合捡底，自卸车运输。

主体深基坑土方采用分段、分层、分步开挖，沿深基坑纵向拉坡，在深基坑七结构段设马道。

水平分段长度以结构分段为准，控制在20～30m之间；竖向分层基本以锚索竖向间距为准，深基坑总体分四层开挖，每大层高度基本在4m左右。

同时考虑及时网喷支护施工的要求，每层开挖高度不宜超过2m，即每层开挖分成两小层。

具体土方开挖要求如下：1)第一层土方开挖设置围挡，破除路面，第一层土方分两小层开挖，第一小层开挖高度为2m，清除表面杂土后进行冠梁、砖墙护坡、喷射混凝土施工。

冠梁、砖墙护坡、喷射混凝土施工后进行第二小层土方开挖，开挖至第一道锚索下50cm处，然后进行喷射混凝土、第一道锚索施工；开挖至第一道钢支撑的轴线位置时，在第一道钢支撑的安装位置向下开槽50cm，提供钢支撑安装作业面，实施钢支撑安装作业，钢支撑安装完成并施加预应力至设计轴力，并经监测判定稳固后进行下步土方开挖。

2)第二层土方开挖第一道预应力锚索张拉完毕，达到设计要求后，用机械开挖第二层土方。

第二层土方分两小层开挖，第一小层开挖高度为2m，清除表面杂土后进行喷射混凝土作业。

喷射混凝土终凝后进行第二小层土方开挖，挖至第二道锚索下50cm 处，及时施作喷射混凝土、第二道锚索；开挖至第二道钢支撑的轴线位置时，在第二道钢支撑的安装位置向下开槽50cm，提供钢支撑安装作业面，实施钢支撑安装作业，钢支撑安装完成并施加预应力至设计轴力，并经监测判定稳固后进行下步土方开挖。

3)第三层、第四层土方开挖第二道预应力锚索张拉完毕，达到设计要求后，用机械进行第三层土方开挖，第三层土方分两小层开挖，第一小层开挖高度为2m，清除表面杂土后进行喷射混凝土作业。

挡土墙作业指导书一、施工作业顺序挡土墙是保证生活驻地顺利完成的基础，直接关系到生活驻地的施工进度。

务必认真作好，其施工作业内容分为：施工前测量、现场技术交底、基础施工、墙身施工、填料、排水设施、伸缩缝设置。

1、施工测量：在对挡土墙施工前首先由技术室测量组将其位置用红线标出，并测量出地面标高。

2、现场技术交底：在施工前首先组织好技术人员、现场作业施工人员对施工中的注意要点、注意事项、技术要求和平面布置图进行现场技术交底。

3、基础施工：在进行基础施工前，首先对开挖好的地基采取换填，然后再进行基础施工。

4、墙身施工：挡土墙形式根据现有实际情况采用俯斜式，墙面为直面。

5、填料：挡土墙背后采用生活驻地的土回填，回填材料应符合要求。

6、排水设施和伸缩缝：这两项是保证挡土墙质量的重要环节。

因此，相关人员一定要重视起来，做好附属工程的施工。

二、挡土墙施工工艺挡土墙施工工艺流程为：场地换填----场地摊铺----场地碾压----场地精平----施工放样----基础砌筑----墙身砌筑----填料----排水设施----伸缩缝设置1、根据开挖的土质看，挡土墙位置的土必须经过换填，换填厚度不得小于0.5米，换填范围至挡土墙基础外0.5米，换填材料为片石掺细石料。

2、场地碾压应根据生活驻地平面布置图，对不同的地方应进行相应的加强碾压，碾压要求按照技术部门的技术交底施工。

碾压应分并且承载力务必符合设计要求。

3、施工放样由技术室测量组人员根据平面布置图和现场实际情况进行放样。

4、为了相应减少基底应力和提高抗倾覆能力，基础采用扩大基础，墙趾台阶宽度为0.3米，厚度为0.4米。

5、墙身砌筑的材料采用103沙浆砌筑片石，墙背采用1：0.15，墙身高0.5米，墙底宽1米，墙顶宽为0.55米。

6、排水设施的设置：因为浆砌挡土墙自身不透水，为了使墙后水顺利排出。

目录1、目的 ...................................................2、编制依据...............................................3、适用范围...............................................4、施工准备............................................... - 2 - - 2 - - 2 - - 2 -5、施工工艺............................................... - 3 -5.1工艺流程....................................................................... - 3 -5.2施工方法及施工要点............................................................. - 3 -6、挡土墙施工控制及质量检测.............................. - 12 -6.1施工控制...................................................................... - 12 -6.2质量检测标准..................................................................6.3质量保证措施.................................................................. - 13 - - 13 -7、安全、环保措施........................................ - 14 -7.1安全操作要求.........................................................................................................................................7.2环保措施................................................................................................................................................. - 14 - - 14 -挡土墙施工作业指导书1、目的明确路基挡土墙施工作业的工艺流程、操作要点和相应的工艺标准，指导、规范路基挡土墙施工。
