0.1 Hz超低频(SLF)耐压试验

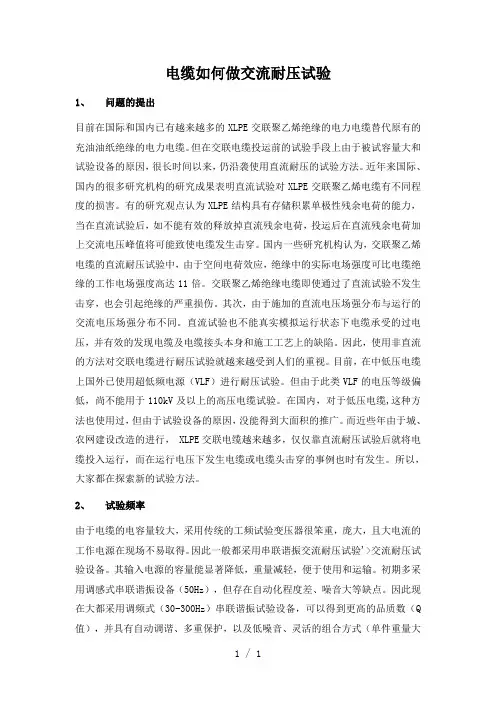

电缆如何做交流耐压试验1、问题的提出目前在国际和国内已有越来越多的XLPE交联聚乙烯绝缘的电力电缆替代原有的充油油纸绝缘的电力电缆。

但在交联电缆投运前的试验手段上由于被试容量大和试验设备的原因，很长时间以来，仍沿袭使用直流耐压的试验方法。

近年来国际、国内的很多研究机构的研究成果表明直流试验对XLPE交联聚乙烯电缆有不同程度的损害。

有的研究观点认为XLPE结构具有存储积累单极性残余电荷的能力，当在直流试验后，如不能有效的释放掉直流残余电荷，投运后在直流残余电荷加上交流电压峰值将可能致使电缆发生击穿。

国内一些研究机构认为，交联聚乙烯电缆的直流耐压试验中，由于空间电荷效应，绝缘中的实际电场强度可比电缆绝缘的工作电场强度高达11倍。

交联聚乙烯绝缘电缆即使通过了直流试验不发生击穿，也会引起绝缘的严重损伤。

其次，由于施加的直流电压场强分布与运行的交流电压场强分布不同。

直流试验也不能真实模拟运行状态下电缆承受的过电压，并有效的发现电缆及电缆接头本身和施工工艺上的缺陷。

因此，使用非直流的方法对交联电缆进行耐压试验就越来越受到人们的重视。

目前，在中低压电缆上国外已使用超低频电源（VLF）进行耐压试验。

但由于此类VLF的电压等级偏低，尚不能用于110kV及以上的高压电缆试验。

在国内，对于低压电缆,这种方法也使用过，但由于试验设备的原因，没能得到大面积的推广。

而近些年由于城、农网建设改造的进行， XLPE交联电缆越来越多，仅仅靠直流耐压试验后就将电缆投入运行，而在运行电压下发生电缆或电缆头击穿的事例也时有发生。

所以，大家都在探索新的试验方法。

2、试验频率由于电缆的电容量较大，采用传统的工频试验变压器很笨重，庞大，且大电流的工作电源在现场不易取得。

因此一般都采用串联谐振交流耐压试验'>交流耐压试验设备。

其输入电源的容量能显著降低，重量减轻，便于使用和运输。

初期多采用调感式串联谐振设备（50Hz），但存在自动化程度差、噪音大等缺点。

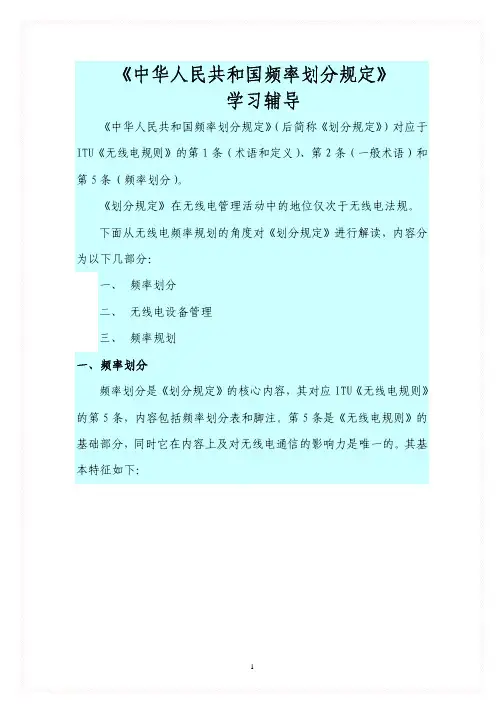

中国业余电台频率使用以下资料来源于中华人民共和国信息产业部令2006年第40号《中华人民共和国无线电频率划分规定》一、相关无线电管理的术语与定义：1.3.39 业余业务amateur service供业余无线电爱好者进行自我训练、相互通信和技术研究的无线电通信业务。

业余无线电爱好者系指经正式批准的、对无线电技术有兴趣的人，其兴趣纯系个人爱好而不涉及谋取利润。

1.3.40 卫星业余业务amateur-satellite service利用地球卫星上的空间电台开展与业余业务相同目的的无线电通信业务。

1.4.38 业余电台amateur station用于业余业务的电台。

1.6.23 （无线电发信机）峰包功率peak envelope power（of a radio transmitter）在正常工作情况下，发信机在调制包络最高峰的一个射频周期内，供给天线馈线的平均功率。

1.6.24 （无线电发信机）平均功率mean power（of a radio transmitter）在正常工作情况下，发信机在调制中以与所遇到的最低频率周期相比的足够长的时间间隔内，供给天线馈线的平均功率。

1.9 无线电频带和波段的命名带号；频带名称；频率范围；波段名称；波长范围-1 至低频（TLF）；0.03－0.3 Hz ；至长波或千兆米波；10 000－1 000 兆米（Mm）0 至低频（TLF）；0.3－3 Hz ；至长波或百兆米波；1 000－100 兆米（Mm）1 极低频（ELF）；3－30 Hz；极长波；100－10 兆米（Mm）2 超低频（SLF）；30－300 Hz ；超长波；10－1 兆米（Mm）3 特低频（ULF）；300－3 000 Hz；特长波；1 000－100 千米（km）4 甚低频（VLF）；3－30 kHz ；甚长波；100－10 千米（km）5 低频（LF）；30－300 kHz；长波；10－1 千米（km）6 中频（MF）；300－3 000 kHz；中波；1 000－100 米（m）7 高频（HF）；3－30 MHz ；短波；100－10 米（m）8 甚高频（VHF）；30－300 MHz；米波；10－1 米（m）9 特高频（UHF）；300－3 000 MHz；分米波；10－1 分米（dm）10 超高频（SHF）； 3－30 GHz ；厘米波；10－1 厘米（cm）11 极高频（EHF）；30－300 GHz ；毫米波；10－1 毫米（mm）12 至高频（THF）；300－3 000 GHz；丝米波或亚毫米波10－1 丝米（dmm）二、我国业余无线电爱好者可使用的频率范围如下：1800 kHz—2000kHz；3500 kHz—3900kHz；7000kHz—7200kHz；10100kHz—10150kHz（次要）；14000kHz—14350kHz；18068kHz—18168kHz；21000kHz—21450kHz；24890kHz—24990kHz；28000kHz—29700kHz；50MHz—54MHz；144MHz—148MHz；430MHz—440MHz（次要）；1240MHz—1300MHz（次要）；2300MHz—2450MHz（次要）；3300MHz—3500MHz（次要）；5650MHz—5850MHz（次要）；10GHz—10.5GHz（次要）；24GHz—24.25GHz（其中24.05GHz—24.25GHz为次要业务）；47GHz—47.2GHz；76GHz—81GHz；（除77.5GHz—78GHz外为次要业务）122.25GHz—123GHz（次要）；134GHz—141GHz；241GHz—250GHz（其中241GHz—248GHz为次要业务）。

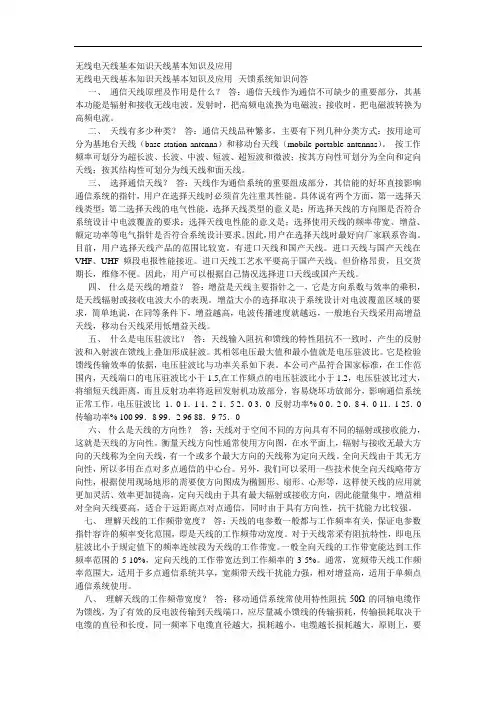

无线电天线基本知识天线基本知识及应用无线电天线基本知识天线基本知识及应用--天馈系统知识问答一、通信天线原理及作用是什么？答：通信天线作为通信不可缺少的重要部分，其基本功能是辐射和接收无线电波。

发射时，把高频电流换为电磁波；接收时，把电磁波转换为高频电流。

二、天线有多少种类？答：通信天线品种繁多，主要有下列几种分类方式：按用途可分为基地台天线（base station antenna）和移动台天线（mobile portable antennas）。

按工作频率可划分为超长波、长波、中波、短波、超短波和微波；按其方向性可划分为全向和定向天线；按其结构性可划分为线天线和面天线。

三、选择通信天线？答：天线作为通信系统的重要组成部分，其信能的好坏直接影响通信系统的指针，用户在选择天线时必须首先注重其性能。

具体说有两个方面，第一选择天线类型；第二选择天线的电气性能，选择天线类型的意义是；所选择天线的方向图是否符合系统设计中电波覆盖的要求；选择天线电性能的意义是；选择使用天线的频率带宽、增益、额定功率等电气指针是否符合系统设计要求。

因此，用户在选择天线时最好向厂家联系咨询。

目前，用户选择天线产品的范围比较宽。

有进口天线和国产天线。

进口天线与国产天线在VHF、UHF频段电报性能接近。

进口天线工艺水平要高于国产天线。

但价格昂贵，且交货期长，维修不便。

因此，用户可以根据自己情况选择进口天线或国产天线。

四、什么是天线的增益？答：增益是天线主要指针之一，它是方向系数与效率的乘积，是天线辐射或接收电波大小的表现。

增益大小的选择取决于系统设计对电波覆盖区域的要求，简单地说，在同等条件下，增益越高，电波传播速度就越远，一般地台天线采用高增益天线，移动台天线采用低增益天线。

五、什么是电压驻波比？答：天线输入阻抗和馈线的特性阻抗不一致时，产生的反射波和入射波在馈线上叠加形成驻波。

其相邻电压最大值和最小值就是电压驻波比。

它是检验馈线传输效率的依据，电压驻波比与功率关系如下表。

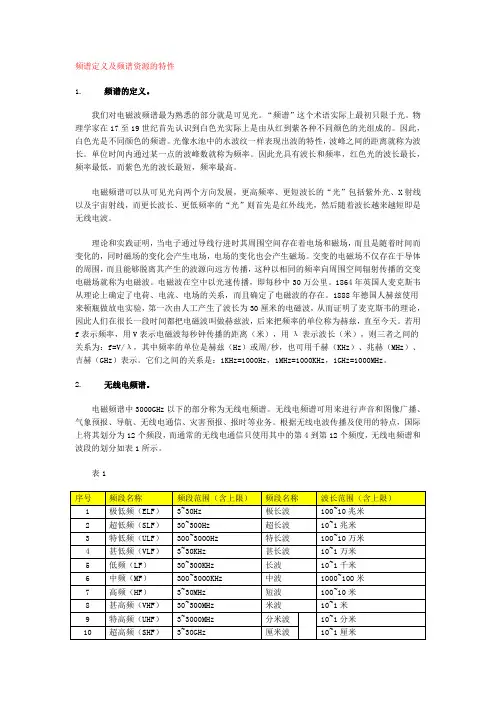

频谱定义及频谱资源的特性1.频谱的定义。

我们对电磁波频谱最为熟悉的部分就是可见光。

“频谱”这个术语实际上最初只限于光。

物理学家在17至19世纪首先认识到白色光实际上是由从红到紫各种不同颜色的光组成的。

因此，白色光是不同颜色的频谱。

光像水池中的水波纹一样表现出波的特性，波峰之间的距离就称为波长。

单位时间内通过某一点的波峰数就称为频率。

因此光具有波长和频率，红色光的波长最长，频率最低，而紫色光的波长最短，频率最高。

电磁频谱可以从可见光向两个方向发展，更高频率、更短波长的“光”包括紫外光、X射线以及宇宙射线，而更长波长、更低频率的“光”则首先是红外线光，然后随着波长越来越短即是无线电波。

理论和实践证明，当电子通过导线行进时其周围空间存在着电场和磁场，而且是随着时间而变化的，同时磁场的变化会产生电场，电场的变化也会产生磁场。

交变的电磁场不仅存在于导体的周围，而且能够脱离其产生的波源向远方传播，这种以相同的频率向周围空间辐射传播的交变电磁场就称为电磁波。

电磁波在空中以光速传播，即每秒中30万公里。

1864年英国人麦克斯韦从理论上确定了电荷、电流、电场的关系，而且确定了电磁波的存在。

1888年德国人赫兹使用来顿瓶做放电实验，第一次由人工产生了波长为30厘米的电磁波，从而证明了麦克斯韦的理论，因此人们在很长一段时间都把电磁波叫做赫兹波，后来把频率的单位称为赫兹，直至今天。

若用f表示频率，用V表示电磁波每秒钟传播的距离（米），用λ表示波长（米），则三者之间的关系为：f=V/λ，其中频率的单位是赫兹（Hz）或周/秒，也可用千赫（KHz）、兆赫（MHz）、吉赫（GHz）表示。

它们之间的关系是：1KHz=1000Hz，1MHz=1000KHz，1GHz=1000MHz。

2.无线电频谱。

电磁频谱中3000GHz以下的部分称为无线电频谱。

无线电频谱可用来进行声音和图像广播、气象预报、导航、无线电通信、灾害预报、报时等业务。

电磁波频谱和波段划分以及名称由来---------------------------------------------------------常见电磁波波长无线电波0.1mm~100Km (3kHz~3000GHz)频段名称段号（含上限不含下限）频段范围波段名称波长范围（含上限不含下限）1 甚低频（VLF）3～30千赫（KHz）甚长波100～10km2 低频（LF）30～300千赫（KHz）长波10～1km3 中频（MF）300～3000千赫（KHz）中波1000～100m4 高频（HF）3～30兆赫（MHz）短波100～10m5 甚高频（VHF）30～300兆赫（MHz）米波10～1m6 特高频（UHF）300～3000兆赫（MHz）分米波微波100～10cm7 超高频（SHF）3～30吉赫（GHz）厘米波微波10～1cm8 极高频（EHF）30～300吉赫（GHz）毫米波微波10～1mm9 至高频300～3000吉赫（GHz）丝米波1～0.1mm红外线770纳米~14微米可见光400纳米~700纳米紫外线200纳米~400纳米X射线（伦琴射线）波长0.1纳米~10纳米频率：30pHz~3eHzγ射线（伽马射线）小于0.1埃米（核弹最大的破坏性来自于该射线）波长和频率换算关系：令波长为λ，频率为f，速度为V，得：λ=V/f波长的单位是米(m)，速度的单位是米/秒(m/sec)，频率的单位为赫兹(Hertz，Hz)。

光速= 299 792 458 m / s长度单位10埃米（埃格斯特朗)=1纳米原子的平均直徑（由經驗上的半徑計算得）在0.5埃（氫）和3.8埃（鈾，最重的天然元素）之間。

1000纳米=1微米1000微米=1毫米1000毫米=1米频率单位1 千赫kHz 10^3 Hz 1 000 Hz1 兆赫MHz 10^6 Hz 1 000 000 Hz1 秭赫GHz 10^9 Hz 1 000 000 000 Hz1 澗赫THz 10^12 Hz 1 000 000 000 000 Hz1 拍赫PHz 10^15 Hz 1 000 000 000 000 000 Hz1 艾赫EHz 10^18 Hz 1 000 000 000 000 000 000 Hz---------------------------------------------------------雷达波段的由来皇家海军威尔士亲王号战列舰，其上雷达布置清晰可见迄今为止对雷达波段的定义有两种截然不同的方式。

雷达工作频段划分2008年06月07日星期六11:38 P.M.微波频段划分老是记不住微波频段的具体数值，干脆从把参数整理到自己的博客中来，以后就不用google了。

雷达波段(radar frequency band)雷达波段(radar frequency band) 雷达发射电波的频率X 围。

其度量单位是赫兹(Hz)或周/秒(C／S)。

大多数雷达工作在超短波及微波波段，其频率X围在30~300000MHz，相应波长为10m至1mm，包括甚高频(VHF)、特高频(UHF)、超高频(SHF)、极高频(EHF)4个波段。

第二次世界大战期间，为了XX，用大写英文字母表示雷达波段。

将(From:.eefocus./bbs/article_15548.html)不同频段的电磁波的传播方式和特点各不相同，所以它们的用途也就不同。

在无线电频率分配上有一点需要特别注意的，就是干扰问题。

因为电磁波是按照其频段的特点传播的，此外再无什么规律来约束它。

因此，如果两个电台用相同的频率（F）或极其相近的频率工作于同一地区（S）、同一时段（T），就必然会造成干扰。

因为现代无线电频率可供使用的X围是有限的，不能无秩序地随意占用，而需要仔细地计划加以利用。

所以在国外，不少人将频谱看作大自然中的一项资源，提出频谱的利用问题。

一、频谱利用问题所谓频谱利用问题包含两方面的问题。

即：（1）频谱的分配。

即将频率根据不同的业务加以分配，以避免频率使用方面的混乱；（2）频谱的节约。

从频谱利用的观点来看，由于总的频谱X围是有限的，每个电台所占的频谱应力求减少，以便容纳更多的电台和减少干扰。

这就要求尽量压缩每个电台的带宽，减小信道间的间隔并减小杂散发射。

因为电磁波是在全球传播的，所以需要有国际的协议来解决。

不可能由某一个国家单独确定。

因此，要有专门的国际会议来讨论确定这些划分和提出建议或规定。

同时，出于科学的不断发展，这些划分也是不断地改变的。

无线通信中的频率Frequency in Wireless Communication北京邮电大学张健明1生活中处处存在电磁波海因里希•鲁道夫•赫兹Z1857年2月22日—1894年1月1日Z德国物理学家Z伟大贡献：证实了电磁波的存在（摘自百度百科）⚫为了纪念他，人们用他的名字“赫兹(Hz)”来命名各种波动频率的单位。

常用的频率单位还有千赫（KHz）、兆赫（MHz）、吉赫（GHz）等。

⚫在载带信息的电信号中，有时会包含多种频率成分；将所有这些成分在频率轴上的位置标示出来，并表示出每种成分在功率或电压上的大小，这就是信号的“频谱”。

电磁波的产生（摘自百度百科）磁能生电变化的电场和变化的磁场互相激发⚫周期性变化的电（磁）场在周围空间产生同频率周期性变化的磁（电）场，两者互为因果，从产生区域由近及远地向周围空间传播开去，就形成了电磁波。

⚫电场和磁场的变化频率即为电磁波的频率。

电磁波的频率、波长和波速c = l•fc: 波速，单位m/s；f: 频率，单位Hz，1兆赫(MHz)=1000千赫(KHz)=106赫兹(Hz)l: 波长，单位：m。

⚫电磁波的传播不需要介质，同频率的电磁波，在不同介质中的速度不同，真空中的电磁波速度为3 x108m/s;⚫电磁波在同种均匀介质中才能沿直线传播，若同一种介质是不均匀的，电磁波在其中的折射率也是不一样的，在这样的介质中是沿曲面传播的;⚫通过不同介质时，会发生折射、反射、衍射、散射及吸收等等。

电磁波的频率存在上限吗？⚫能量：普朗克发现，只有假定电磁波的发射和吸收不是连续的，而是一份一份地进行，计算的结果才能和试验结果相符。

这样的一份能量叫做能量子，每一份能量子等于hf，f为电磁波的频率，h为一常量，叫普朗克常数。

⚫最小可测长度：想要测量一个物体的位置，我们得用照在其上的光所得的反射。

如果对它的位置要测到很高的精确度，我们必须用更短波长的光子，这些光子的能量会更高。

如果能量高到一定程度，原则上它们撞到物体时可以产生“黑洞”。

⽆线电中的⾼频与低频按照电⽓和电⼦⼯程师学会(IEEE)制定的频谱划分：ELF 极低频 3~30HzSLF 超低频 30~300Hz # M; r3 P! j# s! h- fUHF 特低频 300~3000Hz & c) ]/ ]! Q6 c0 f$ c4 hVLF 甚低频 3~30kHz & k* k4 i0 k5 F0 Q# mLF 低频 30~300kHzMF 中频 300~3000kHzHF ⾼频 3~30MHz ) \: c! L9 `" G( ~) A' X! jVHF 甚⾼频 30~300MHzUHF 特⾼频 300~3000MHzO! w% W" \& }2 e$ I: K/ ~; ^5 aSHF 超⾼频 3~30GHz / KEHF 极⾼频 30~300GHz⾼频和低频是个相对的概念.在具体应⽤中,⾼频和低频由于传输特性的不同有不同的⽤处.就其性质来说,主要有以下区别: 1.⾼频信号载频点多,信息传输速率⾼.2.发射天线的尺⼨跟信号的波长有关系,⾼频信号可以⽤尺⼨较⼩的天线做到⾼功率发射.如⼿机的长度⼀般为⼗⼏厘⽶,其实跟天线长度有关系,然后对应到900M的频段,⼀计算就知道了.3.⾼频信号⽐低频信号更容易做到⼤功率发射,所以虽然信号衰减快,但是⼀般视距传输仍⽤⾼频信号.低频信号的波长⼤,传输过程中衰落⼩,且传输中易于产⽣散射和绕射,所以⼀般⽤来做⽹络覆盖.从上述的分析来看,如果400MHz和3G两个频率上的信号,在⽆线⽹络中,我们⼀般⽤400M做覆盖,及做移动端的⽆线接⼊.⽽3G ⽤来做基站通信,由于频率⾼易衰减,所以选择视距传输,即架⾼基站,避免建筑物遮挡,且传输数据率较⾼.⽐如衍射特性，频率⾼的⽆线电波衍射能⼒弱，就是说越是频率⾼的电波越依赖直线传播。

频率低的⽆线电波衍射能⼒强，就是说越是频率低的电波绕开障碍物传播的能⼒越强。

电磁波频谱和波段划分以及名称由来---------------------------------------------------------常见电磁波波长无线电波0.1mm~100Km (3kHz~3000GHz)频段名称段号（含上限不含下限）频段范围波段名称波长范围（含上限不含下限）1 甚低频（VLF）3～30千赫（KHz）甚长波100～10km2 低频（LF）30～300千赫（KHz）长波10～1km3 中频（MF）300～3000千赫（KHz）中波1000～100m4 高频（HF）3～30兆赫（MHz）短波100～10m5 甚高频（VHF）30～300兆赫（MHz）米波10～1m6 特高频（UHF）300～3000兆赫（MHz）分米波微波100～10cm7 超高频（SHF）3～30吉赫（GHz）厘米波微波10～1cm8 极高频（EHF）30～300吉赫（GHz）毫米波微波10～1mm9 至高频300～3000吉赫（GHz）丝米波1～0.1mm红外线770纳米~14微米可见光400纳米~700纳米紫外线200纳米~400纳米X射线（伦琴射线）波长0.1纳米~10纳米频率：30pHz~3eHzγ射线（伽马射线）小于0.1埃米（核弹最大的破坏性来自于该射线）波长和频率换算关系：令波长为λ，频率为f，速度为V，得：λ=V/f波长的单位是米(m)，速度的单位是米/秒(m/sec)，频率的单位为赫兹(Hertz，Hz)。

光速= 299 792 458 m / s长度单位10埃米（埃格斯特朗)=1纳米原子的平均直徑（由經驗上的半徑計算得）在0.5埃（氫）和3.8埃（鈾，最重的天然元素）之間。

1000纳米=1微米1000微米=1毫米1000毫米=1米频率单位1 千赫kHz 10^3 Hz 1 000 Hz1 兆赫MHz 10^6 Hz 1 000 000 Hz1 秭赫GHz 10^9 Hz 1 000 000 000 Hz1 澗赫THz 10^12 Hz 1 000 000 000 000 Hz1 拍赫PHz 10^15 Hz 1 000 000 000 000 000 Hz1 艾赫EHz 10^18 Hz 1 000 000 000 000 000 000 Hz---------------------------------------------------------雷达波段的由来皇家海军威尔士亲王号战列舰，其上雷达布置清晰可见迄今为止对雷达波段的定义有两种截然不同的方式。
