多米诺喷码机墨线调整

喷码机操作指引：1.开机和关机步骤开机先按电源，再按墨线开关，待机器状态显示“可以打印”即可以使用。

关机时则应反之。

不正常开关机，有可能导致回收管和喷嘴堵塞。

2．平时应该注意喷头的清洁工作。

建议在使用喷码机前先清洗一下喷头，包括偏转板，充电槽和回收管，并用布或吹气将偏转板弄干。

注意，偏转板应该是干净干燥的，否则会出现高压故障报警。

3．更换主墨水箱的步骤（机器提示“必须在24小时内更换墨水”和“必须在2小时内更换墨水”等信息时需要更换主墨水箱）#先关闭墨线，在机器待机的状态下进行下面操作#按；再选择；接着按；提示输入质量编号，每一个主墨水箱的标签上都有一个质量编号，将其输入；再按；如果键入的是正确的代码，则信息条将显示“质量号正确,此主墨水箱可以安装”，主墨水箱运行时间将复位，而警告也将取消。

然后关闭喷码机。

将旧的墨水箱卸下来，装上新的墨水，最后开机，机器会自动排气，排气结束后，就可以开机使用了。

#如果键入的代码不正确，请检查并重新输入。

#4．更换墨水盒和溶剂盒如下图操作即可5．打印头结构需保持喷头清洁6．高压故障高压板上有墨水会导致高压故障，只需先关机，再清洗并擦干偏转板，再开机使用即可。

其他故障，请联系我们，提供详情。

7．打印不良的一般处理步骤#先检查回收管是否积墨，清洗回收管#检查墨线位置是否正确，如需要请调整墨线#检查机器的状态，粘度值是否正常，字高是否设置得过低，机器有无接地等等#检查机器参数，包括压力，调制电压值，如需要请调整8．正确的墨线位置，供参考正面拿起喷头，俯视看墨线，如果想象是一个钟表的话，墨线位置应该在9点钟位置，距离9点钟管壁约25%。

9.调整墨线方法需要先准备好1.5mm内六角10．机器保养为了保持机器的高稳定性，机器应该定期保养，大约使用2000小时或是半年保养一次。

保养需要清洗管路和更换过滤器，此操作由多米诺工程师操作，客户只需购买保养卡即可，详情请联系相关我们（8008200205）。

多米诺A100喷码机操作指导书深圳宝嘉能源有限公司编号﹕WI-GC-SOP-630-35 版本﹕A 第 1 页共 6 页制定日期 2007-7-10 多米诺 A100 操作指导书制定部门工程部适用型号 A－100控制面板光纤定位传感器打印传输带打印喷头传输带速度设置面板示意图1.主题菜单键 8 个，光标键 4 个，加减键 2 个，开关机键 1 个（一键开关机），字符键 36 个，功能选择键 4 个，翻页键 2 个。

2. 认识屏幕1屏幕说明： A. B. C. D. E. F. G. 3. 提示栏：先是目前的警告或者故障。

如，请添加新的溶剂盒。

可按下空格键消除提示。

如果有多条警告，则会更具重要性一次显示，需要多次按下空格键确认。

状态栏：可以显示喷码机目前的状态。

如，喷码机关闭；喷码机已可以打印；工作区：按下不同的主题键会显示不同的工作区域。

信息栏：提供简单的信息提示。

如，以可以打印此信息屏幕序号：先是当前屏幕的序号。

翻页：可按下屏幕下方对应的键，对当前屏幕进行翻页。

功能选择：可按下屏幕下方的对应键，进行各种操作。

常用键介绍A.8 个主题键屏幕锁定键：可以用密码保护其他主题键维修键：可进入喷码机服务菜单信息编辑键：可进入信息编写菜单信息储存键：可进入信息储存选择，图案创建等2存储卡菜单键：可进行存储卡操作，对用户基本上没有用处。

打印设置菜单键：可进入打印设置菜单。

对打印的信息进行各种设置，比如打印延时，翻转打印。

机器设置菜单键：可进入机器设置菜单。

比如修改机器时钟，更换墨水等打印监视键：只有在机器正在打印的时候，显示当前正在被打印的内容 B.开关机键按下此键 3 秒左右，可开机或者关机（一键开机）左边绿色代表电源。

红色为红色警报灯。

黄色为橙色警报灯。

绿色为墨线状态灯。

C.字符删除键字符删除键：在编写信息是想删除某些字符的话，可以用此键并配合光标键完成操作。

3一、开关机开机 1. 按下机器左侧的电源按钮。

多米诺A100喷码机操作指导书深圳宝嘉能源有限公司编号﹕WI-GC-SOP-630-35 版本﹕A 第 1 页共 6 页制定日期 2007-7-10 多米诺 A100 操作指导书制定部门工程部适用型号 A－100控制面板光纤定位传感器打印传输带打印喷头传输带速度设置面板示意图1.主题菜单键 8 个，光标键 4 个，加减键 2 个，开关机键 1 个（一键开关机），字符键 36 个，功能选择键 4 个，翻页键 2 个。

2. 认识屏幕1屏幕说明： A. B. C. D. E. F. G. 3. 提示栏：先是目前的警告或者故障。

如，请添加新的溶剂盒。

可按下空格键消除提示。

如果有多条警告，则会更具重要性一次显示，需要多次按下空格键确认。

状态栏：可以显示喷码机目前的状态。

如，喷码机关闭；喷码机已可以打印；工作区：按下不同的主题键会显示不同的工作区域。

信息栏：提供简单的信息提示。

如，以可以打印此信息屏幕序号：先是当前屏幕的序号。

翻页：可按下屏幕下方对应的键，对当前屏幕进行翻页。

功能选择：可按下屏幕下方的对应键，进行各种操作。

常用键介绍A.8 个主题键屏幕锁定键：可以用密码保护其他主题键维修键：可进入喷码机服务菜单信息编辑键：可进入信息编写菜单信息储存键：可进入信息储存选择，图案创建等2存储卡菜单键：可进行存储卡操作，对用户基本上没有用处。

打印设置菜单键：可进入打印设置菜单。

对打印的信息进行各种设置，比如打印延时，翻转打印。

机器设置菜单键：可进入机器设置菜单。

比如修改机器时钟，更换墨水等打印监视键：只有在机器正在打印的时候，显示当前正在被打印的内容 B.开关机键按下此键 3 秒左右，可开机或者关机（一键开机）左边绿色代表电源。

红色为红色警报灯。

黄色为橙色警报灯。

绿色为墨线状态灯。

C.字符删除键字符删除键：在编写信息是想删除某些字符的话，可以用此键并配合光标键完成操作。

3一、开关机开机 1. 按下机器左侧的电源按钮。

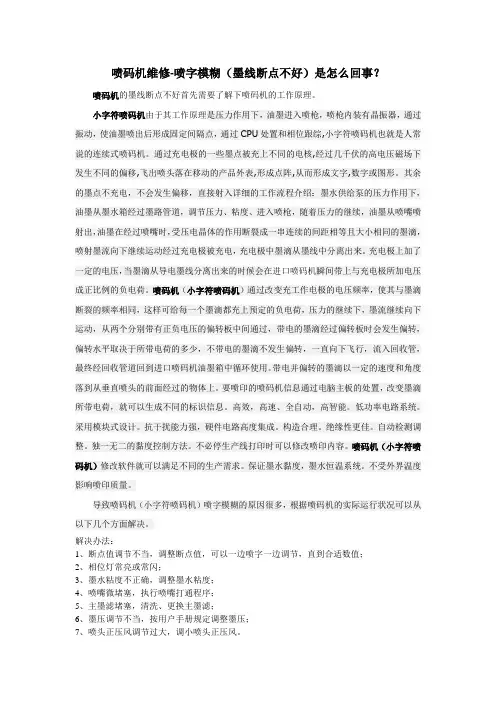

喷码机维修-喷字模糊（墨线断点不好）是怎么回事？喷码机的墨线断点不好首先需要了解下喷码机的工作原理。

小字符喷码机由于其工作原理是压力作用下，油墨进入喷枪，喷枪内装有晶振器，通过振动，使油墨喷出后形成固定间隔点，通过CPU处置和相位跟综,小字符喷码机也就是人常说的连续式喷码机。

通过充电极的一些墨点被充上不同的电核,经过几千伏的高电压磁场下发生不同的偏移,飞出喷头落在移动的产品外表,形成点阵,从而形成文字,数字或图形。

其余的墨点不充电，不会发生偏移，直接射入详细的工作流程介绍：墨水供给泵的压力作用下，油墨从墨水箱经过墨路管道，调节压力、粘度、进入喷枪，随着压力的继续，油墨从喷嘴喷射出，油墨在经过喷嘴时，受压电晶体的作用断裂成一串连续的间距相等且大小相同的墨滴，喷射墨流向下继续运动经过充电极被充电，充电极中墨滴从墨线中分离出来。

充电极上加了一定的电压，当墨滴从导电墨线分离出来的时候会在进口喷码机瞬间带上与充电极所加电压成正比例的负电荷。

喷码机（小字符喷码机）通过改变充工作电极的电压频率，使其与墨滴断裂的频率相同，这样可给每一个墨滴都充上预定的负电荷，压力的继续下，墨流继续向下运动，从两个分别带有正负电压的偏转板中间通过，带电的墨滴经过偏转板时会发生偏转，偏转水平取决于所带电荷的多少，不带电的墨滴不发生偏转，一直向下飞行，流入回收管，最终经回收管道回到进口喷码机油墨箱中循环使用。

带电并偏转的墨滴以一定的速度和角度落到从垂直喷头的前面经过的物体上。

要喷印的喷码机信息通过电脑主板的处置，改变墨滴所带电荷，就可以生成不同的标识信息。

高效，高速、全自动，高智能。

低功率电路系统。

采用模块式设计。

抗干扰能力强，硬件电路高度集成。

构造合理。

绝缘性更佳。

自动检测调整。

独一无二的黏度控制方法。

不必停生产线打印时可以修改喷印内容。

喷码机（小字符喷码机）修改软件就可以满足不同的生产需求。

保证墨水黏度，墨水恒温系统。

不受外界温度影响喷印质量。

DONINO A系列喷码机操作规程一、启动1、打开电源开关2、检查墨线开关键的绿色指示灯开始闪烁3、等候至：状态信息条变为Pinter off（打印机关闭）4、绿色指示灯停止闪烁并关闭5、按住墨线开关按钮2—3秒6、等候至状态信息条变为ready to print（做好打印准备）7、绿色指示灯亮起8、打印机现在已经准备好打印信息了。

二、关机1、按住墨线开关按钮2—3秒2、检查墨线开关键的绿色指示灯开始闪烁3、等候至：状态信息条变为printer off（打印机关闭）4、绿色指示灯停止闪烁并关闭5、关闭电源开关三、更换稀释剂盒和墨水盒1、转动并取出空墨水盒或稀释剂盒2、切开新墨水盒或稀释剂盒盖的封口3、向下压紧并安装好墨水盒或稀释剂盒四、更换主墨水箱1、关闭打印机墨线2、按下“机器设置”3、选择“更换墨水箱”4、输入墨水箱标签上的“质量代码”5、选择确定6、按下“锁定”7、关闭打印机主电源8、取下墨水模块9、取出旧墨水箱10、安装新墨水箱五、清洁打印头1、关闭墨线2、取下打印头保护套3、用清洗液冲洗偏转板4、用清洗液冲洗回收槽（注意：严谨用清洗液冲洗墨滴发生器和充电槽）5、用干布擦干所有零件六、选择和打印储存信息1、按下信息存储键2、按下滚动键移动键选项，并找到选择信息。

3、按下选择信息下面的键，屏幕显示信息列表，4、用光标键把突显条移动道要求的信息的名称处，从键选项中选择OK确定，5、此时屏幕只显示被选中的信息名称。

按下信息编辑器，屏幕显示完整的信息。

6、从键选项中选择打印信息，如果此时墨线已经开启，则喷码机每收到一次开始打印信号就会打印一次信息。

七、创建、存储和打印信息1、按下信息贮存键，2、按下标签下面的键，从键选项中选择新信息，并创建新的信息。

3、按下信息贮存键，再按下标签下面的键，4、从键选项中选择保存信息，键入信息名称后按下标签下面的键，5、从键选项中选择OK确定即完成保存信息。

6、从选项中选择“打印信息”，如果此时墨线已经开启，则喷码机每收到一次开始打印信号就会打印一次信息。

喷码机操作指引：1.开机和关机步骤开机先按电源，再按墨线开关，待机器状态显示“可以打印”即可以使用。

关机时则应反之。

不正常开关机，有可能导致回收管和喷嘴堵塞。

2．平时应该注意喷头的清洁工作。

建议在使用喷码机前先清洗一下喷头，包括偏转板，充电槽和回收管，并用布或吹气将偏转板弄干。

注意，偏转板应该是干净干燥的，否则会出现高压故障报警。

3．更换主墨水箱的步骤（机器提示“必须在24小时内更换墨水”和“必须在2小时内更换墨水”等信息时需要更换主墨水箱）#先关闭墨线，在机器待机的状态下进行下面操作#按；再选择；接着按；提示输入质量编号，每一个主墨水箱的标签上都有一个质量编号，将其输入；再按；如果键入的是正确的代码，则信息条将显示“质量号正确,此主墨水箱可以安装”，主墨水箱运行时间将复位，而警告也将取消。

然后关闭喷码机。

将旧的墨水箱卸下来，装上新的墨水，最后开机，机器会自动排气，排气结束后，就可以开机使用了。

#如果键入的代码不正确，请检查并重新输入。

#4．更换墨水盒和溶剂盒如下图操作即可5．打印头结构需保持喷头清洁6．高压故障高压板上有墨水会导致高压故障，只需先关机，再清洗并擦干偏转板，再开机使用即可。

其他故障，请联系我们，提供详情。

7．打印不良的一般处理步骤#先检查回收管是否积墨，清洗回收管#检查墨线位置是否正确，如需要请调整墨线#检查机器的状态，粘度值是否正常，字高是否设置得过低，机器有无接地等等#检查机器参数，包括压力，调制电压值，如需要请调整8．正确的墨线位置，供参考正面拿起喷头，俯视看墨线，如果想象是一个钟表的话，墨线位置应该在9点钟位置，距离9点钟管壁约25%。

9.调整墨线方法需要先准备好1.5mm内六角10．机器保养为了保持机器的高稳定性，机器应该定期保养，大约使用2000小时或是半年保养一次。

保养需要清洗管路和更换过滤器，此操作由多米诺工程师操作，客户只需购买保养卡即可，详情请联系相关我们（8008200205）。

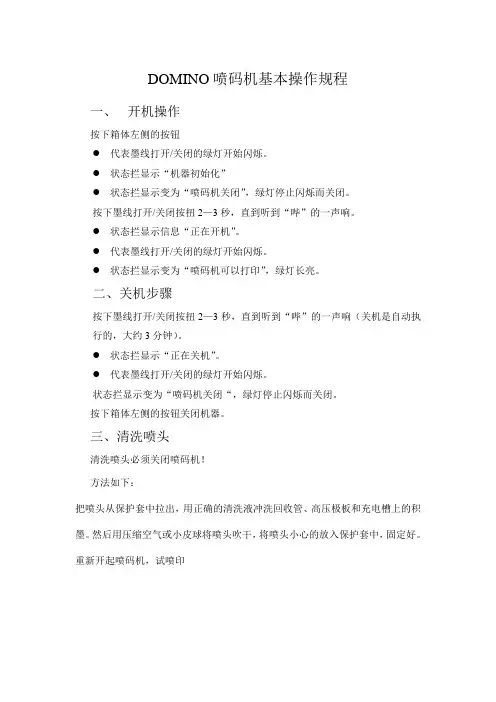

DOMINO喷码机基本操作规程
一、开机操作
按下箱体左侧的按钮
●代表墨线打开/关闭的绿灯开始闪烁。

●状态拦显示“机器初始化”
●状态拦显示变为“喷码机关闭”，绿灯停止闪烁而关闭。

按下墨线打开/关闭按扭2—3秒，直到听到“哔”的一声响。

●状态拦显示信息“正在开机”。

●代表墨线打开/关闭的绿灯开始闪烁。

●状态拦显示变为“喷码机可以打印”，绿灯长亮。

二、关机步骤
按下墨线打开/关闭按扭2—3秒，直到听到“哔”的一声响（关机是自动执行的，大约3分钟）。

●状态拦显示“正在关机”。

●代表墨线打开/关闭的绿灯开始闪烁。

状态拦显示变为“喷码机关闭“，绿灯停止闪烁而关闭。

按下箱体左侧的按钮关闭机器。

三、清洗喷头
清洗喷头必须关闭喷码机！
方法如下：
把喷头从保护套中拉出，用正确的清洗液冲洗回收管、高压极板和充电槽上的积墨。

然后用压缩空气或小皮球将喷头吹干，将喷头小心的放入保护套中，固定好。

重新开起喷码机，试喷印。

多米诺喷码机的一般操作墨路压力设置值：75微米喷嘴：2700±30060微米喷嘴：3000±30040微米喷嘴：4000±300维修步骤(大概）：•查看事件记录；对不同的故障在开机的时候主要针对该故障观察。

•开机（快速开机）观察机器是否正常。

注意喷嘴电磁阀刚打开的时候，墨线位置是否正常。

•察看调制电压窗口（分裂情况），调整设置调制电压值（设置值为分裂窗口最小和最大值的中间值）•编写好信息后模拟打印一次，看看打印效果，不同的效果，不同的方法处理。

•维修主要用到初级服务菜单及高级服务菜单（初级服务菜单密码SERVICE，高级服务菜单密码MAIGRET），主要菜单有：初级服务菜单：打印头——调整调制电压值（墨点分离情况）墨水系统——调整墨路压力（开关机、快速开关机、开墨线）外部打印信号——产品检测信号高低电平、信号产生源、划速率事件记录——查看机器近段时间报过的故障z打印头的调制电压能直接影响分裂和打印效果，必须调整窗口在800个单位以上（有八个窗口均分裂良好）z墨水系统中的墨路压力大小也是直接影响分裂效果，可以适应增加减少几百个单位。

开关机方法：正常开机----长按3秒“开机键”或者在“打印头”按“开机”键正常关机----长按3秒“开机键”或者在“打印头”按“关机”键快速开机----在“打印头”里先按一次“放弃一次机器清洗”再按一次“开机”快速关机----直接在“打印头”按一次“快速关机”快速开墨线----在“打印头”里先按一次“放弃一次机器清洗”再按一次“开墨线”•外部打印信号——可以调整为高电平低电平（高电平为检测到产品马上打印，低电平为检测到产品过后打印）划速率产生源可分内部和外部，内部为机器控制，外部为同步器控制。

•事件记录——记录着最近时间机器的事件，维修时可以针对不同的故障进行维修。

•手动开墨线法：打开“供墨电磁阀”-----打开“泵状态”-----待墨路压力目前值接近2000左右时，在“规则”处选择“压力”，最后待墨路压力目前值接近墨路压力设置值时，打开“喷嘴电磁阀”。

多米诺喷码机操作规程多米诺喷码机是一种用于在多米诺骨牌上进行喷码的设备。

它能够将文字、图案或数字以喷墨的形式直接喷在多米诺骨牌上，方便进行标识和管理。

为了确保多米诺喷码机的正常运行和使用安全，以下是多米诺喷码机的操作规程。

操作规程：1.准备工作：a.确保多米诺喷码机处于平稳的工作状态，并接通电源；b.确保多米诺喷码机的墨盒已安装并填充墨水；c.检查多米诺喷码机的打印头是否干净，如有污垢应及时清洁；d.根据需要连接多米诺喷码机到计算机或控制系统，并确保设备之间的通信畅通。

2.预设打印内容：a.打开多米诺喷码机相关的控制软件或界面；b.在软件或界面上设置要喷印的文字、图案或数字等内容，包括字体、大小、位置等参数；c.预览打印效果，并确认无误后保存设置。

3.调整打印位置：a.调整多米诺喷码机的打印头位置，确保打印位置准确；b.通过调整多米诺喷码机的传送带或定位装置，将待打印的多米诺骨牌置于正确位置。

4.执行打印：a.确认一切准备就绪后，按下多米诺喷码机上的打印按钮或通过控制软件发出打印指令；b.多米诺喷码机将根据预设的打印内容在多米诺骨牌上喷印文字、图案或数字，并持续进行，直到打印完成。

5.打印质量检查：a.打印完成后，及时检查多米诺骨牌上的喷码质量，包括清晰度、对齐度等；b.如发现打印质量存在问题，及时调整打印参数或清洁打印头，并进行重新打印。

6.关闭多米诺喷码机：a.打印结束后，按下多米诺喷码机上的关闭按钮，将其关闭；b.断开多米诺喷码机与计算机或控制系统间的连接；c.清洁多米诺喷码机的外部表面，确保设备整洁。

7.定期维护：a.定期清洁多米诺喷码机的外部表面和打印头，防止积聚灰尘或污垢；b.定期检查多米诺喷码机的各个部件是否正常，如有损坏或松动应及时进行修复或更换。

以上是多米诺喷码机的操作规程，希望能够在使用多米诺喷码机时起到指导和帮助的作用。

为了确保操作安全和打印质量，操作人员应熟悉并严格按照规程进行操作，并注意设备维护的重要性。
