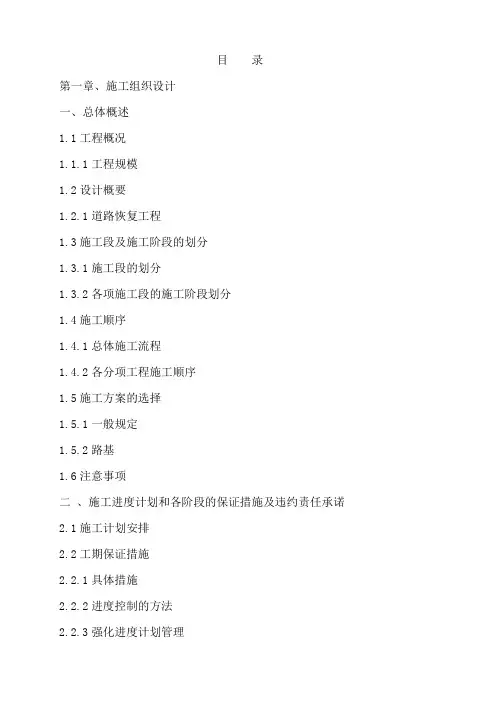

目录第一章、施工组织设计一、总体概述1.1工程概况1.1.1工程规模1.2设计概要1.2.1道路恢复工程1.3施工段及施工阶段的划分1.3.1施工段的划分1.3.2各项施工段的施工阶段划分1.4施工顺序1.4.1总体施工流程1.4.2各分项工程施工顺序1.5施工方案的选择1.5.1一般规定1.5.2路基1.6注意事项二、施工进度计划和各阶段的保证措施及违约责任承诺2.1施工计划安排2.2工期保证措施2.2.1具体措施2.2.2进度控制的方法2.2.3强化进度计划管理2.2.4施工计划控制2.2.5保证工期的技术措施2.2.6施工进度控制系统2.3违约责任承诺三、劳动力和材料投入计划及其保证措施3.1劳动力投入计划3.2材料投入计划3.3劳动力及材料投入保证措施3.3.1施工管理组织机构3.3.2项目经理部各职能部门职责3.4施工总体部署3.4.1设备、人员动员周期和设备、人员、材料运到施工现场的方法3.4.2施工准备工作3.4.3技术准备3.4.4施工场地的布置3.4.5施工组织机构设置3.5劳动力计划3.5.1劳动力保证措施3.6技术准备四、机械设备投入计划4.1施工机具的选择4.2主要机具使用计划4.3机械设备管理制度五、施工平面布置和临时设施布置5.1平面布置5.2平面布置要求5.3临时用地表六、关键施工技术、工艺及工程项目实施的重点、难点分析和解决方案6.1本工程施工重点、难点6.2主要控制措施6.3工程拟采用新产品、新技术和新工艺6.4关键施工技术、工艺6.4.1测量放线6.4.2路基施工6.4.3混凝土基层施工6.4.4沥青砼路面6.4.5人行道板施工6.5技术质量管理制度6.5.1现场质量管理制度6.5.2目标管理制度6.5.3图纸会（初）审6.5.4 检测设备管理6.5.5 质量检查6.5.6质量记录6.5.7项目质量例会制度6.5.8项目质量与经济挂勾的合同制度6.5.9标识制度七、安全文明施工措施7.1安全施工管理体系及管理措施7.1.1安全生产责任制7.1.2安全管理7.1.3安全教育管理7.1.4安全技术交底7.1.5安全检查管理7.1.6工伤事故调查分析报告管理7.1.7文明施工管理7.2安全施工措施7.2.1施工用电7.2.2土方工程7.2.3路面基层工程7.2.4沥青路面7.2.5沥青混合料拌和设备作业应遵守规定7.3工地人员内部安全教育7.4施工现场管理措施7.5施工现场的环境保护措施7.6施工现场的消防保卫措施八、质量保证措施8.1 质量目标8.2质量保证体系8.3材料进场及二次检验制度8.3.1入库8.3.2保管8.3.3发放8.4季节性施工措施及砼养护8.5人员控制8.6过程控制8.6.1测量放样8.6.2材料的进料和保管8.7各工序质量控制标准8.7.1沥青混凝土面层8.8工程质量回访和保修九、施工合理化建议和降低成本措施9.1公司对项目部人、财、物供应措施9.2项目部现场管理措施9.3降低成本措施829.3.1成本管理核算形式9.3.2项目的成本管理程序9.3.3成本控制9.3.4具体措施十、雨（冬）季施工措施十一、工程质量通病防治措施11.1消除质量通病机构11.2常见质量通病及防治措施11.2.1路面裂缝11.2.2路面的平整度不够11.2.3松散11.2.4泛油11.2.5松散麻面、坑槽11.2.6啃边11.2.7沉陷11.2.8泛油、油包、拥包11.2.9搓板、波浪11.2.10脱皮11.2.11路基弹簧、翻浆十二、减少扰民降低环境污染和噪音的措施12.1防止大气污染12.2防止水污染12.3防止施工噪声污染十三、其他地上地下设施的加固措施十四、拟投入的主要施工机械设备表十五、施工进度网络图十六、施工平面布置图一、总体概述1.1工程概况工程名称：十堰市神鹰一路伏龙口上跨襄渝线立交桥工程二标段建设单位：十堰经济开发区城市基础设施建设投资有限公司建设地点：十堰经济开发区内设计单位：中铁武汉勘察设计研究院有限公司结构类型：沥青混凝土桥面。
【工程】某大道跨铁路立交桥工程施工组织设计

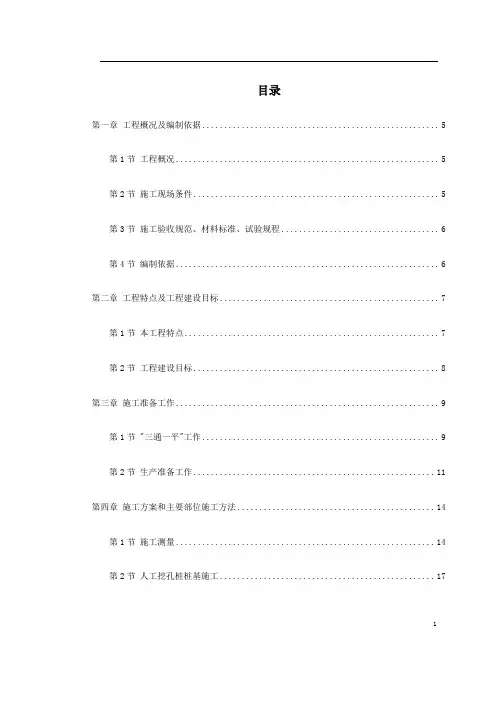

目录第一章工程概况及编制依据 (5)第1节工程概况 (5)第2节施工现场条件 (5)第3节施工验收规范、材料标准、试验规程 (6)第4节编制依据 (6)第二章工程特点及工程建设目标 (7)第1节本工程特点 (7)第2节工程建设目标 (8)第三章施工准备工作 (9)第1节 "三通一平"工作 (9)第2节生产准备工作 (11)第四章施工方案和主要部位施工方法 (14)第1节施工测量 (14)第2节人工挖孔桩桩基施工 (17)1第3节预制混凝土空心板 (48)第4节预应力空心板梁架设 (55)第5节桥面砼铺装层 (58)第6节防撞墙施工 (59)第7节桥面伸缩缝施工 (61)第五章质量承诺及保证体系、措施 (66)第1节质量方针及承诺 (66)第2节各分项工程质量控制措施 (69)第3节质量管理人员的配备 (74)第4节质量目标管理网络 (74)第六章安全、文明承诺及保证体系、措施 (75)第1节安全管理目标 (75)第2节安全管理依据 (75)第3节安全保证体系 (76)第4节安全管理保证措施 (76)2第5节文明施工管理目标 (83)第6节文明施工管理保证体系 (83)第7节文明施工管理措施 (84)第8节加强廉政建设、争夺廉政建设优胜流动红旗 (89)第9节加强施工内业资料的整理归档 (90)第七章施工总进度计划及保证措施 (93)第1节总体设想 (93)第2节施工作业段划分 (93)第3节施工进度计划编制说明 (94)第4节施工总进度计划横道图(略) (95)第5节施工总进度计划网络图(略) (95)第6节施工工期保证措施 (95)第八章总体控制 (98)第1节施工总平面布置图 (99)第2节劳动力配备及进场计划 (99)3第3节主要材料及机械配备计划 (101)第4节项目管理班子配备及项目经理简介 (105)4第一章工程概况及编制依据第1节工程概况某大道跨XX 铁路立交桥，该标段工程起点桩号2+13 至4+73，全长260 米，宽39 米。
成都市某立交桥工程施工组织设计方案

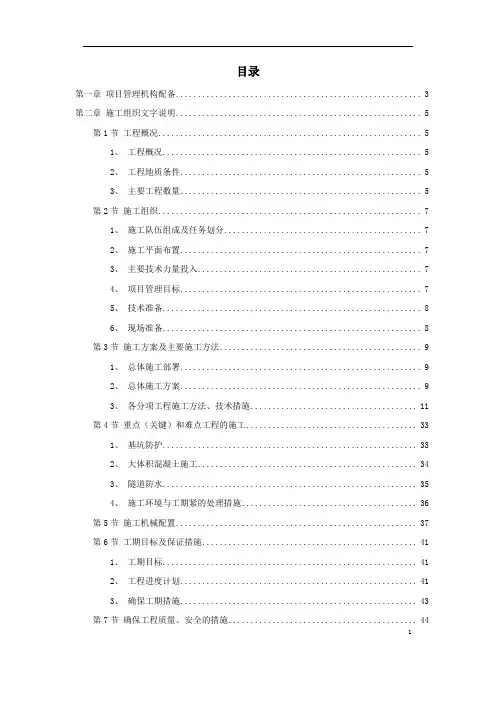

目录第一章项目管理机构配备 (3)第二章施工组织文字说明 (5)第1节工程概况 (5)1、工程概况 (5)2、工程地质条件 (5)3、主要工程数量 (5)第2节施工组织 (7)1、施工队伍组成及任务划分 (7)2、施工平面布置 (7)3、主要技术力量投入 (7)4、项目管理目标 (7)5、技术准备 (8)6、现场准备 (8)第3节施工方案及主要施工方法 (9)1、总体施工部署 (9)2、总体施工方案 (9)3、各分项工程施工方法、技术措施 (11)第4节重点（关键）和难点工程的施工 (33)1、基坑防护 (33)2、大体积混凝土施工 (34)3、隧道防水 (35)4、施工环境与工期紧的处理措施 (36)第5节施工机械配置 (37)第6节工期目标及保证措施 (41)1、工期目标 (41)2、工程进度计划 (41)3、确保工期措施 (43)第7节确保工程质量、安全的措施 (44)11、质量目标 (44)2、保证工程质量的措施 (45)3、质量保证体系图 (48)4、保证安全的措施 (50)5、季节性施工措施 (56)第8节文明施工、环境保护措施.............................. 错误!未定义书签。
1、文明施工的措施..................................... 错误!未定义书签。
2、环境保护的措施..................................... 错误!未定义书签。
3、廉政建设措施....................................... 错误!未定义书签。
2项目管理机构配备项目管理机构配备1.1 施工组织机构设置为承建成都市xx 路下穿隧道工程，拟组建中铁xx 局成都市xx 路南延线与xx 大道下穿立交桥项目经理部，项目经理部全权代表公司行使生产指挥、协调、经营计划等业务。
项目经理部设项目经理一名，总工程师一名。
某路立交桥桥施工组织设计word文档
实施性施工组织设计第一章编制说明一、编制依据1、*市河***路立交节点改造工程施工图设计线路分册；2、*市***路立交节点改造工程施工图设计桥涵分册3、规范、规程1)交通部部颁标准《公路工程技术标准》(JTG D60—2004)。
2)交通部部颁标准《公路桥涵设计通用规范》(JTG D63-2007)o3)《城市桥梁设计准则》(CJJ 11-93)3)《公路桥涵地基与基础设计规范》(JTG D63—2007)。
4)《公路钢筋碇及预应力磴桥涵设计规范》(JTG062 — 2004)。
5)交通部部颁标准《公路桥涵施工规范》(JTJ041 — 2000)。
6)《公路沥青路而设计规范》(JTG D50—2006)。
二、编制原则：1.对木工程全部项目进行全而、系统的组织和部署。
2、木工程为*****工程改造工程，在施工期间应保证**路、**路车辆通行，安全控制是木工程的重点。
2.本工程分为三个部分，一是珠江立交桥加宽改造，二是******路立交桥新建互通立交的匝道工程及**路两侧新建及改建辅道工程，三是**路与** 路立交桥桥面罩而工程。
前两个部分是施工进度控制的重点。
3.桥涵工程主要突出预应力钢筋混凝土箱梁的预制、架设的工艺要求。
第二章工程概况一、工程简介木工程为现状**路珠江路立交节点改造工程，主要设计工程为跨线桥拼宽与河滩路主线加宽及辅道、匝道设计。
1、道路工程**路互通式立交位于**路与**路、英阿提路交叉处，交点桩号为K0+353. 954,交叉角度94° 0’ 46"被交路上跨**路，为一条东西向的城市次干道。
立交型式为长条形苜蓿叶互通式。
珠江路立交北起桩号K0+000, 终点桩号K0+800,全段长度800米。
**路东西两侧设置辅道，西侧有现状辅道，辅道抬抬升段后与之接顺，东侧新建辅道。
被交路改建长段485.820 米，起点桩号K0+000,终点桩号K0+485. 82。
2、桥梁涵洞工程木工程桥梁涵洞工程包括**路立交桥加宽、两座涵洞、两座人行天桥。
成都市某立交桥工程施工组织设计方案

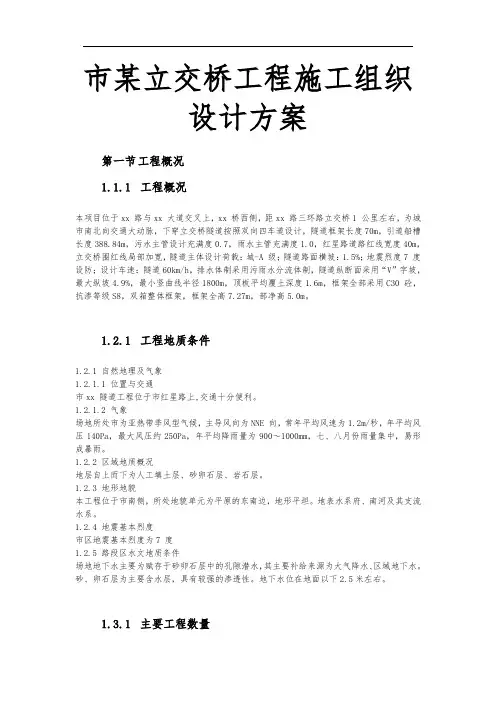

市某立交桥工程施工组织设计方案第一节工程概况1.1.1工程概况本项目位于xx 路与xx 大道交叉上，xx 桥西侧，距xx 路三环路立交桥1 公里左右，为城市南北向交通大动脉，下穿立交桥隧道按照双向四车道设计，隧道框架长度70m，引道船槽长度388.84m，污水主管设计充满度0.7，雨水主管充满度1.0，红星路道路红线宽度40m，立交桥围红线局部加宽，隧道主体设计荷载：城-A 级；隧道路面横坡：1.5%；地震烈度7 度设防；设计车速：隧道60km/h，排水体制采用污雨水分流体制，隧道纵断面采用“V”字坡，最大纵坡4.9%，最小竖曲线半径1800m，顶板平均覆土深度1.6m，框架全部采用C30 砼，抗渗等级S8，双箱整体框架，框架全高7.27m，部净高5.0m。
1.2.1工程地质条件1.2.1 自然地理及气象1.2.1.1 位置与交通市xx 隧道工程位于市红星路上,交通十分便利。
1.2.1.2 气象场地所处市为亚热带季风型气候，主导风向为NNE 向，常年平均风速为1.2m/秒，年平均风压140Pa，最大风压约250Pa，年平均降雨量为900～1000mm，七、八月份雨量集中，易形成暴雨。
1.2.2 区域地质概况地层自上而下为人工填土层、砂卵石层、岩石层。
1.2.3 地形地貌本工程位于市南侧，所处地貌单元为平原的东南边，地形平坦。
地表水系府、南河及其支流水系。
1.2.4 地震基本烈度市区地震基本烈度为7 度1.2.5 路段区水文地质条件场地地下水主要为赋存于砂卵石层中的孔隙潜水，其主要补给来源为大气降水、区域地下水。
砂、卵石层为主要含水层，具有较强的渗透性。
地下水位在地面以下2.5米左右。
1.3.1主要工程数量本标段起止桩号为K0+194.93～K0+653.69，全长458.76 米，净宽9+0.5+9m，底板厚0.5m，侧墙厚0.35m，中墙厚0.5m，顶板厚0.6m，结构砼强度大部分为C30，其主要工程数量表见下页表：第一节施工组织1.1.1施工队伍组成及任务划分为能保质、保量按期完成市红星路下穿隧道工程，根据该工程的施工任务和技术特点，我公司拟组建强有力的项目经理部和专业化、机械化地下工程施工队伍。
某大道跨铁路立交桥工程施工组织设计

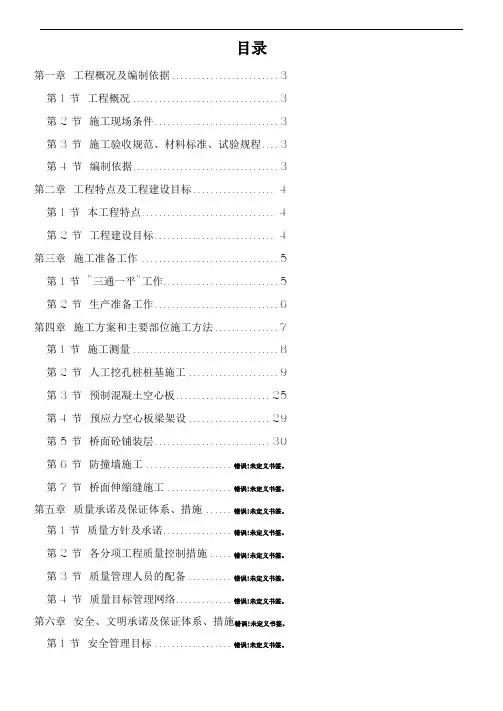

目录第一章工程概况及编制依据 (3)第1节工程概况 (3)第2节施工现场条件 (3)第3节施工验收规范、材料标准、试验规程 (3)第4节编制依据 (3)第二章工程特点及工程建设目标 (4)第1节本工程特点 (4)第2节工程建设目标 (4)第三章施工准备工作 (5)第1节 "三通一平"工作 (5)第2节生产准备工作 (6)第四章施工方案和主要部位施工方法 (7)第1节施工测量 (8)第2节人工挖孔桩桩基施工 (9)第3节预制混凝土空心板 (25)第4节预应力空心板梁架设 (29)第5节桥面砼铺装层 (30)第6节防撞墙施工.................... 错误!未定义书签。
第7节桥面伸缩缝施工............... 错误!未定义书签。
第五章质量承诺及保证体系、措施...... 错误!未定义书签。
第1节质量方针及承诺................ 错误!未定义书签。
第2节各分项工程质量控制措施..... 错误!未定义书签。
第3节质量管理人员的配备.......... 错误!未定义书签。
第4节质量目标管理网络............. 错误!未定义书签。
第六章安全、文明承诺及保证体系、措施错误!未定义书签。
第1节安全管理目标.................. 错误!未定义书签。
第2节安全管理依据.................. 错误!未定义书签。
第3节安全保证体系.................. 错误!未定义书签。
第4节安全管理保证措施............. 错误!未定义书签。
第5节文明施工管理目标............. 错误!未定义书签。
第6节文明施工管理保证体系........ 错误!未定义书签。
第7节文明施工管理措施............. 错误!未定义书签。
第8节加强廉政建设、争夺廉政建设优胜流动红旗错误!未定义书签。
第9节加强施工内业资料的整理归档错误!未定义书签。
【桥梁施组】某国道立交桥工程施工组织设计方案(doc 141页)

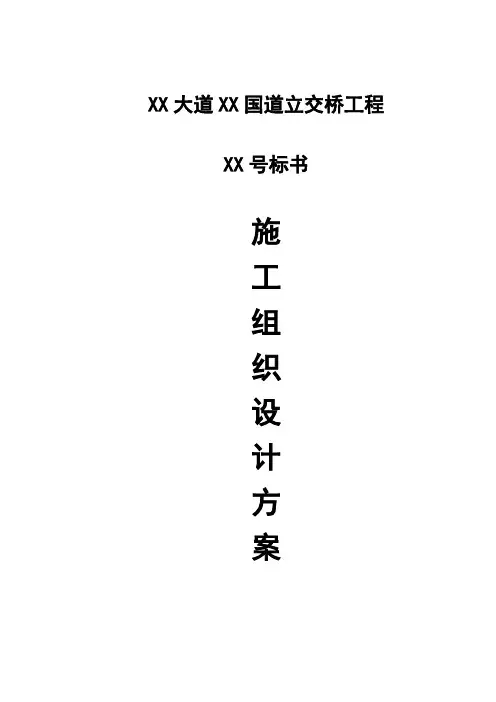

XX大道XX国道立交桥工程XX号标书施工组织设计方案目录一、编制依据…………………………………………………二、工程概况…………………………………………………三、施工组织管理机构………………………………………（一）、项目经理部组建图……………………………（二）、施工组织管理机构的运作……………………四、施工准备…………………………………………………五、施工方案及施工方法……………………………………（一）、主要工程项目的施工方法……………………（二）、主要工程项目的工艺流程图…………………六、施工总平面布置…………………………………………（一）、总平面布置的原则……………………………（二）、施工总平面布置图……………………………（三）、交通组织方案…………………………………（四）、交通维护………………………………………（五）、用水用电方案…………………………………七、施工工期及工期进度计划………………………………（一）、施工总进度控制………………………………（二）、交叉项目的施工安排…………………………（三）、工程进度计划横道图…………………………（四）、施工进度计划网络图…………………………（五）、劳动力组织计划………………………………（六）雨天施工措施……………………………………（七）、主要材料表………………………………………八、施工机械、设备配备…………………………………（一）、主要施工机械表………………………………（二）、主要机械、设备动员周期进场计划表………九、质量保证措施……………………………………………（一）、工程质量管理组织机构………………………（二）、主要工序质量控制程序图……………………（三）、质量检查程序图………………………………（四）、确保工程质量的措施…………………………十、施工安全、环境保护和文明生产措施…………………（一）、安全生产管理体系图…………………………（二）、安全生产管理措施……………………………（三）、安全用电及电气防火措施……………………（四）、安全生产技术措施……………………………（五）、文明生产措施…………………………………（六）、环境保护措施…………………………………十一、降低工程成本造价措施………………………………十二、文明施工工程设计……………………………………（一）、围栏结构图……………………………………（二）、施工现场临时设施的设计要点………………十三、施工图表………………………………………………一、编制的依据1、中国市政工程中南设计研究院深圳（宝安）分院95年11月设计的深圳市宝安区西乡大道（东段）市政工程施工图。
某立交施工组织设计
某立交施工组织设计XXX市XXX路（南段）市政工程XXX立交工程施工组织设计目录编制说明 ------------------------------------------ 4 1、工程概述-------------------------------------------- 51.1编制依据------------------------------------------ 51.2工程施工范围-------------------------------------- 51.3项目环境------------------------------------------ 61.4工期、质量目标------------------------------------ 61.5主要工程量统计------------------------------------ 61.6工程重点及保证措施------------------------------- 132、工程总体安排--------------------------------------- 152.1项目施工管理机构的设立--------------------------- 152.2劳动力安排--------------------------------------- 162.3主要机械设备配置--------------------------------- 192.4施工准备----------------------------------------- 242.5施工顺序----------------------------------------- 263、主要工程项目施工方案及施工方法 --------------------- 273.1测量工程----------------------------------------- 273.2桥梁施工方案------------------------------------- 293.3路基工程施工方案--------------------------------- 643.4管线工程施工方案--------------------------------- 734、质量通病的控制------------------------------------- 854.1路基工程常见质量通病的控制 ----------------------- 854.2桥梁工程常见质量通病的控制 ----------------------- 875、确保工程质量和工期的措施--------------------------- 97 5.1 确保工程质量的措施------------------------------- 975.2 确保工程工期的措施------------------------------ 1006、雨季的施工安排------------------------------------ 101 6.1 施工准备 --------------------------------------- 101 6.2 施工管理 --------------------------------------- 1026.3施工措施---------------------------------------- 1027、防台风施工措施------------------------------------ 1028、夏季施工措施-------------------------------------- 1039、质量、安全保证体系-------------------------------- 103 9.1质量保证体系------------------------------------ 1049.2安全保证体系------------------------------------ 10910、文明生产----------------------------------------- 116 10.1场容场貌--------------------------------------- 116 10.2 工地卫生 -------------------------------------- 117 10.3文明建设--------------------------------------- 118 10.4环境保护措施----------------------------------- 119 表1 主要分项工程施工工艺框图------------------------ 120 表2 施工总进度计划表-------------------------------- 128表3 施工总平面布置图-------------------------------- 129编制说明为了进一步提高项目部施工管理水平，有效组织施工生产，严格履行工程承包合同，保证质量体系有效运行，稳定提高工程质量，确保生产安全，实现较好的经济效益，现制订《XXX市XXX路留仙立交工程施工组织设计》。
成都市某立交桥工程施工组织设计

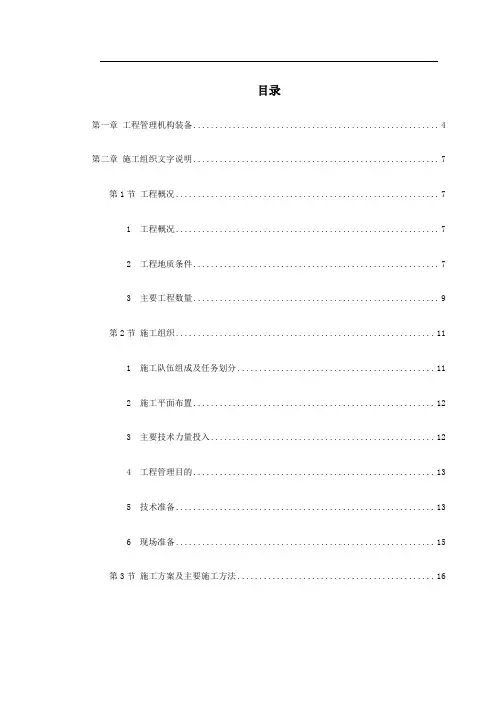

目录第一章工程管理机构装备 (4)第二章施工组织文字说明 (7)第1节工程概况 (7)1 工程概况 (7)2 工程地质条件 (7)3 主要工程数量 (9)第2节施工组织 (11)1 施工队伍组成及任务划分 (11)2 施工平面布置 (12)3 主要技术力量投入 (12)4 工程管理目的 (13)5 技术准备 (13)6 现场准备 (15)第3节施工方案及主要施工方法 (16)1 总体施工部署 (16)2 总体施工方案 (17)3 各分项工程施工方法、技术措施 (21)第4节重点〔关键〕和难点工程的施工 (64)1 基坑防护 (64)2 大体积混凝土施工 (66)3 隧道防水 (68)4 施工环境与工期紧的处理措施 (72)第5节施工机械配置 (73)第6节工期目的及保证措施 (81)1 工期目的 (81)2 工程进度方案 (81)3 确保工期措施 (85)第7节确保工程质量、平安的措施 (87)1 质量目的 (87)2 保证工程质量的措施 (88)3 质量保证体系 (93)4 保证平安的措施 (94)5 季节性施工措施 (102)第8节文明施工、环境保护措施 (103)1 文明施工的措施 (103)2 环境保护的措施 (105)3 廉政建立措施 (108)第一章工程管理机构装备工程管理机构装备1.1 施工组织机构设置为承建成都市xx 路下穿隧道工程，拟组建中铁xx 局成都市xx 路南延线与xx 大道下穿立交桥工程经理部，工程经理部全权代表公司行使消费指挥、协调、经营方案等业务。
工程经理部设工程经理一名，总工程师一名。
内设施工技术部、平安质检部、物资设备部、方案财务部、综合办公室和工地实验室。
负责履行合同、指挥消费、按期优质完成合同工程。
经理部下设2 个工程队。
所有施工管理人员从全公司范围内精选抽调组建。
1.2 施工组织机构框见以下1.3 主要技术力量投入表第二章施工组织文字说明第1节工程概况1、工程概况本工程位于xx 路与xx 大道穿插上，xx 桥西侧，距xx 路三环路立交桥1 公里左右，为城市南北向交通大动脉，下穿立交桥隧道按照双向四车道设计，隧道框架长度70m，引道船槽长度388.84m，污水主管设计充满度0.7，雨水主管充满度1.0，红星路道路红线宽度40m，立交桥范围内红线部分加宽，隧道主体设计荷载：城-A 级；隧道路面横坡：1.5%；地震烈度7 度设防；设计车速：隧道内60km/h，排水体制采用污雨水分流体制，隧道纵断面采用“V〞字坡，最大纵坡4.9%，最小竖曲线半径1800m，顶板平均覆土深度1.6m，框架全部采用C30 砼，抗渗等级S8，双箱整体框架，框架全高7.27m，内部净高5.0m。
(建筑工程设计)某立交桥工程施工组织设计方案

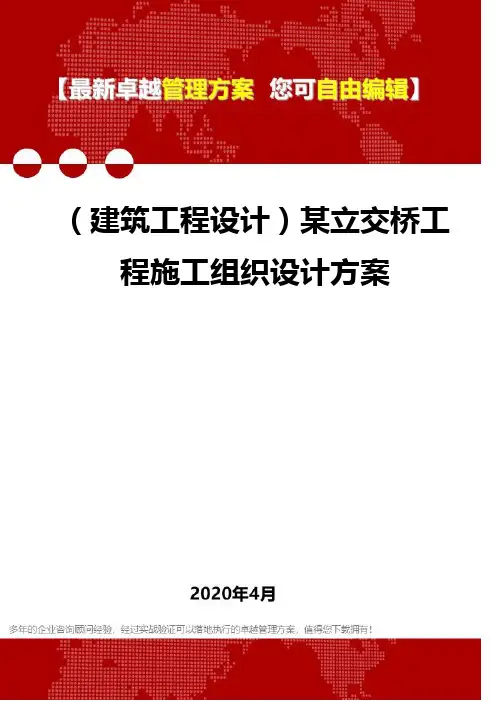

（建筑工程设计）某立交桥工程施工组织设计方案某立交桥工程施工组织设计方案项目管理机构配备项目管理机构配备1.1 施工组织机构设置为承建××市××路下穿隧道工程，拟组建中铁xx 局成都市xx 路南延线与xx 大道下穿立交桥项目经理部，项目经理部全权代表公司行使生产指挥、协调、经营计划等业务。
项目经理部设项目经理一名，总工程师一名。
内设施工技术部、安全质检部、物资设备部、计划财务部、综合办公室和工地实验室。
负责履行合同、指挥生产、按期优质完成合同项目。
经理部下设2 个项目队。
所有施工管理人员从全公司范围内精选抽调组建。
1.2 施工组织机构框图见下图1.3 主要技术力量投入表施工组织文字说明第一节工程概况1.1.1工程概况本项目位于xx 路与xx 大道交叉上，xx 桥西侧，距xx 路三环路立交桥1 公里左右，为城市南北向交通大动脉，下穿立交桥隧道按照双向四车道设计，隧道框架长度70m，引道船槽长度388.84m，污水主管设计充满度0.7，雨水主管充满度1.0，红星路道路红线宽度40m，立交桥范围内红线局部加宽，隧道主体设计荷载：城-A 级；隧道路面横坡：1.5%；地震烈度7 度设防；设计车速：隧道内60km/h，排水体制采用污雨水分流体制，隧道纵断面采用“V”字坡，最大纵坡4.9%，最小竖曲线半径1800m，顶板平均覆土深度1.6m，框架全部采用C30 砼，抗渗等级S8，双箱整体框架，框架全高7.27m，内部净高5.0m。
1.2.1工程地质条件1.2.1 自然地理及气象1.2.1.1 位置与交通成都市xx 隧道工程位于成都市红星路上,交通十分便利。
1.2.1.2 气象场地所处成都市为亚热带季风型气候，主导风向为NNE 向，常年平均风速为1.2m/秒，年平均风压140Pa，最大风压约250Pa，年平均降雨量为900～1000mm，七、八月份雨量集中，易形成暴雨。
1.2.2 区域地质概况地层自上而下为人工填土层、砂卵石层、岩石层。
某大道跨铁路立交桥工程施工组织设计
目录第一章工程概况及编制依据 (5)第1节工程概况 (5)第2节施工现场条件 (5)第3节施工验收规范、材料标准、试验规程 (6)第4节编制依据 (6)第二章工程特点及工程建设目标 (7)第1节本工程特点 (7)第2节工程建设目标 (8)第三章施工准备工作 (9)第1节 "三通一平"工作 (9)第2节生产准备工作 (11)第四章施工方案和主要部位施工方法 (14)第1节施工测量 (14)第2节人工挖孔桩桩基施工 (17)第3节预制混凝土空心板 (48)第4节预应力空心板梁架设 (55)第5节桥面砼铺装层 (58)第6节防撞墙施工 (59)第7节桥面伸缩缝施工 (61)第五章质量承诺及保证体系、措施 (66)第1节质量方针及承诺 (66)第2节各分项工程质量控制措施 (69)第3节质量管理人员的配备 (74)第4节质量目标管理网络 (74)第六章安全、文明承诺及保证体系、措施 (75)第1节安全管理目标 (75)第2节安全管理依据 (75)第3节安全保证体系 (76)第4节安全管理保证措施 (76)第5节文明施工管理目标 (83)第6节文明施工管理保证体系 (83)第7节文明施工管理措施 (84)第8节加强廉政建设、争夺廉政建设优胜流动红旗 (89)第9节加强施工内业资料的整理归档 (90)第七章施工总进度计划及保证措施 (93)第1节总体设想 (93)第2节施工作业段划分 (93)第3节施工进度计划编制说明 (94)第4节施工总进度计划横道图(略) (95)第5节施工总进度计划网络图(略) (95)第6节施工工期保证措施 (95)第八章总体控制 (98)第1节施工总平面布置图 (99)第2节劳动力配备及进场计划 (99)第3节主要材料及机械配备计划 (101)第4节项目管理班子配备及项目经理简介 (105)第一章工程概况及编制依据第1节工程概况某大道跨XX 铁路立交桥，该标段工程起点桩号2+13 至4+73，全长260 米，宽39 米。
天津市快速路项目某立交桥施工组织设计
天津市快速路项目某立交桥施工组织设计目录第一章：综合说明 (1)前言 (1)第一节：施工组织设计编制说明 (1)第二节：工程概况 (2)第三节：工程特点及施工重难点分析 (3)第二章：施工总平面布置及早期施工准备 (22)第一节：施工总平面布置原则 (22)第二节：施工总平面布置 (22)第三节：施工总平面管理 (25)第四节：早期施工准备 (25)第三章：施工组织机构及任务划分 (29)第一节：施工管理机构组织 (29)第二节：项目班子的管理目标 (29)第三节：管理职能的组织与分工 (30)第四节：整个施工管理工作主要内容 (33)第四章：施工总体部署 (37)第一节：施工总体方案简述 (37)第二节：施工作业区段的划分 (37)第三节：各部门主要责任和权利 (39)第五章：人员、机械、材料进场计划 (41)第一节：劳动力进场计划 (41)第二节：施工机械进场计划 (41)第三节：材料供应计划 (43)第六章：施工进度计划及工期保证措施 (47)第一节：进度计划安排说明 (47)第二节：施工工期保证措施 (48)第七章：主要施工技术及施工方法 (54)第一节： (47)第二节： (48)第三节： (30)第四节： (33)第八章：质量保证措施 (140)第一节：质量目标 (140)第二节：质量体系 (140)第三节：质量保证体系 (141)第四节：质量保证措施 (142)第九章：地下管线、地上建筑物保证措施 (167)第一节： (47)第二节： (48)第三节： (30)第四节： (33)第十章：试桩、桥梁荷载试验施工组织设计 (180)第十一章：各工序协调措施 (184)第十二章：施工现场维护及交通疏导 (186)第一节：一般地段的施工现场维护 (186)第二节：特殊地段的施工现场维护及交通疏导 (187)第三节：交岔路口、企事业单位和居民楼前段的施工现场维护及交通疏导 (189)第十三章：冬雨季施工质量保证措施 (192)第一节：概述 (192)第二节：雨季施工质量保证措施 (192)第三节：冬季施工质量保证措施 (194)第十四章：沿、跨陈塘庄铁路支线施工专题说明 (201)第十五章：工程创国优措施 (208)第十六章：安全生产、文明施工和环境保护措施 (221)第一节：安全生产保证措施及经济处罚措施 (221)第二节：文明施工措施 (229)第三节：环境保护措施 (234)第十七章：疫病预防、文物保护和廉政建设措施 (243)第一节：预防疫病流行的措施 (243)第二节：文物保护措施 (243)第三节：廉政保证措施 (244)第十八章：工程交验后服务措施 (245)第一章综合说明前言本工程是天津市快速路项目，本次投标范围为某立交桥含XXX路（XX合同），是由天津市XX市政建设发展有限公司投建，天津市市政工程设计研究院设计。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
某立交桥工程施工组织设计(doc 13页)5 施工组织设计5.1工程概述5.1.1工程概述萧甬线K22+920 新建2-9m立交桥箱身工程是萧甬线道口平改立工程之一，该桥为铁跨公2-9m立交桥箱身主体工程，内孔高5.6m，该桥位于直线段，与铁路成斜交，斜交角度为2.19度，桥长21.4延长米，南北U型槽各4.0延长米。
该桥主框构及U型槽基底部分采用30*30厘米、长6.0米264根钢筋混凝土方桩加固。
5.1.2工程地质2.1填土层，标高为4.58～2.48；2.2淤泥质粘土层，标高为2.48～1.68，土壤承载力δ=25kpa；2.3淤泥质粘土层夹极薄层粉土，标高为1.68～-6.12，土壤承载力δ=50kpa；2.4粉质粘土层，标高为-6.12～以下，土壤承载力δ=100kpa；5.2编制依据及编制原则5.5 施工技术方案5.5.1施工准备接中标通知书后，我方将在3日内组织施工队伍和主要机械设备进场并做好各项施工生产准备工作及相关的临时工程设施，保证按建设单位确定的开工日期开工。
施工准备期内，我方将组织精干的工程技术人员，会同设计院完成技术交底、图纸审核、工程调查、施工放样等工作，确保按时开工。
5.5.2施工技术方案该工程工期紧、工程量集中、施工干扰大。
施工难点是软土地基线路加固、桥涵顶进及压桩施工。
一、施工总体方案1、采用箱身及U型槽整体予制，顶进施工方案。
2、箱身及U型槽顶进就位后，施工桥面系及箱身内人行道。
3、顶进工作坑选在线路下行线一侧，采用搅拌桩加固地基，工作坑周围采用两排搅拌桩加固并施打钢轨桩进行防护，人工辅助机械开挖土方，坑内设排水沟与汇水井，水泵抽水。
4、线路采用D24m施工便梁加固，便梁支墩采用深基墩式，开挖支墩时采用工字钢梁进行加固。
5、线路加固及箱身预制和顶进先行施工西孔，再施工东孔。
6、施工顺序深层搅拌桩加固工作坑地基（同时施工便梁支墩）→打钢轨桩→开挖工作坑→施工滑床板、后背→箱体预制→线路加固→开挖部分既有线下土方→顶进→回填→恢复线路→桥面系施工→箱身人行道板铺设。
5.6主要工程施工方法5.6.1深层搅拌桩1.1定位：使机组到位、对中。
1.2制备固化剂浆液：将固化剂浆液在集料筒中搅拌均匀，水灰比为50%，搅拌不得少于5分钟后，倒入盖有筛网的集料斗中，再次搅动，启动灰浆泵，输浆至喷头喷出，随即喷搅下沉。
1.3喷搅下沉：启动搅拌机，放松起吊钢丝绳，使搅拌机沿导向滑道喷搅下沉至设计深度。
1.4搅拌提升：轴头喷搅下沉至设计深度后，关闭灰浆泵，按额定的提升速度边搅拌边提升至桩顶面。
1.5重复喷搅下沉：搅拌轴头提升至桩顶面后，随即启动灰浆泵，边喷边搅拌，下沉至设计要求的复搅深度后，再关闭灰浆泵，继续搅拌（不喷），并下沉至设计深度，然后边提升边搅拌至桩顶面。
1.6移位：重复上述5个步骤后，即可进行下一个桩的施工，详见《搅拌桩施工工艺框图》。
5.6.2 钢筋砼方桩预制钢筋混凝土方桩在预制场集中制作，基础压入方桩分两节预制（每节3m长底节及顶节各264根）。
施工时，在混凝土中按要求掺加SN-II型高效早强减水剂，提高早期强度。
混凝土采用拌和站集中拌制，1.0吨小翻斗车运输，机械振捣方法。
灌注时，混凝土由桩顶向桩尖方向连续灌注，混凝土强度达到设计强度70%以上方可吊运。
混凝土方桩采用吊车配合平板车运输。
5.6.3 工作坑挖基3.1采用两种加固方法：地基、坑四周及后背采用Φ50深层搅拌桩加固，边坡采用钢轨桩防护。
深层搅拌桩施工采用专用的搅拌桩机。
3.2采用两台挖掘机进行工作坑开挖，自卸汽车弃运，边坡和基底辅助以人力施工，工作坑内设排水沟与汇水井，水泵抽水。
3.3 工作坑加固详图见《工作坑加固示意图》。
5.6.4滑床板及后背梁4.1滑床板及后背梁采用C20砼，滑床板平面尺寸为24.2×21.9m。
4.2滑床板配筋为纵向90根Φ12mm钢筋，间距25cm；横向70根Φ12mm 钢筋，间距35cm；纵向钢筋插入后背梁50cm。
4.3为使滑床板顶面达到要求的平整度，采用跳格法施工，滑床板沿垂直于顶进方向每5.0m为一板，隔一板浇筑一板，最后补浇空余板块。
滑床板顶面平整度为2m范围内的凹凸差不超过5mm。
4.4 布置情况详见《滑床板及后背梁纵断布置示意图》5.6.5润滑隔离层当滑床板顶面干燥后，先浇一层柴油，然后浇一层石蜡油，厚约3mm。
浇洒时，在滑床板长度方向每米挂一道铁丝作为石蜡油厚度的浇洒标准，每浇完一格及时用手板刮平，铁丝拆除后的槽痕，用喷灯烤溶整平，石蜡油凝固后，撒一层1.0mm厚的滑石粉，继铺一层塑料薄膜，接缝处压茬0.2m，并使接茬口朝既有路基方向，最后在其顶面抹2cm厚100号水泥砂浆。
5.6.6 箱身预制6.1模板施工：内模采用600×1500mm大块组合钢模板，外模采用300×1500mm组合钢模板和组合钢支撑。
两边墙均设Φ14mm A3钢筋穿墙拉杆，顶板支撑排架及内墙面支撑采用钢管，间距不大于1.2m，外墙面采用木支撑。
6.2钢筋制作及绑扎：钢筋在模具上加工制作，现场绑扎，主筋接头采用对焊，利用与砼同标号的砂浆垫块保证钢筋保护层厚度。
6.3箱身砼浇筑：砼分三次浇筑，第一次浇筑底板，第二次浇筑边墙至人行道高度，第三次浇筑部分边墙及顶板。
砼采用拌和站拌制，加入SN-II 型高效早强减水剂，砼输送泵浇筑，插入式振捣器捣固。
5.6.7线路加固7.1便梁支墩开挖采用工字钢梁防护。
7.2便梁支墩采用Φ140钢护筒下沉支护，与打入7根直径18-20木桩连接成深基墩式支墩，详见《D24米便梁沉井支墩及各部联接示意图》。
7.3便梁采用D24m施工便梁，便梁采用轨道车运输，吊车配合装卸，人工组装。
便梁组装时要加设绝缘垫片，保证轨道电路正常使用。
详见《西孔D24米便梁加固示意图》、《东孔线路加固示意图》。
5.6.8顶进作业8.1顶铁采用旧轨加工制作。
加工制作时要根据总顶程统筹考虑，分节长度（同一截面段）要统一，保证与横梁密贴。
8.2顶镐均匀布置，顶进前先对顶进设备进行调试，试顶过程中要对设备、滑板、后背和框架进行检查，确认正常后按要求进行顶进作业。
8.3顶进挖土，每次挖土进尺宜为30～50cm，并随挖随顶，已挖好的开挖面不得长时间暴露，严禁超挖，同时挖土应与测量工作紧密配合，每完成一个顶程，就要进行高程和中线测量，以便随时纠偏。
8.4顶进施工方法程序，详见《顶进施工工艺流程图》。
5.6.9压入桩施工9.1预制箱身时，在框构底板前端（顶进方向），按桩间距预留35×35cm一排压桩孔，以及在边墙上予埋固定工字钢的螺栓。
9.2顶进施工前，对应压桩孔上方利用边墙及顶板设置压桩横梁，横梁由工字钢、预埋支撑螺栓、角钢、顶柱等组成，横梁上设置滑车，将19285液压千斤顶倒置固定于滑车上，搭设压桩平台。
9.3压桩时，将千斤顶对准桩位，人工采用倒链立桩，利用传力柱调整千斤顶活塞面与压桩顶间距，实施压桩。
框构顶进一个桩排距，压入一排桩，再顶进一个桩排距，如此循环，直至压桩完毕，详见《压入桩施工工艺框图》。
5.6.10桥面系及附属工程10.1桥面栏杆、电缆槽盖板均采用预制场集中预制，人工安装的施工方法。
10.2桥两侧利用宕碴分层夯填，内燃蛙式打夯机夯实，每层厚度控制在30cm以内，人工调整级配确保密实度。
5.6.11 附图1）施工场地布置图；2）搅拌桩施工工艺框图；3）工作坑加固示意图；4）滑床板及后背梁纵断布置示意图5）D24米便梁沉井支墩及各部连接示意图；6）西孔D24米便梁加固示意图；7）东孔D24米便梁加固示意图；8）钢架支墩图；9）顶进施工工艺流程图；10）压入桩施工工艺框图；5.7施工进度计划5.7.1 计划开竣工日期本工程拟定于2003年4月2日开工，至2003年6月30日竣工，总工期90天，其中列车施工慢行75天。
5.7.2各项工程进度计划2.1施工准备：2003年4月2日～2003年4月4日2.2工作坑深层搅拌桩：2003年4月5日～2003年4月12日2.3 工作坑开挖及边坡防护：2003年4月13日～2003年4月17日 2.4西孔下行线路工字钢加固：2003年4月15日～2003年4月16日 2.5西孔下行线开挖支墩：2003年4月17日～2003年4月26日2.6西孔下行线便梁加固：2003年4月29日～2003年4月30日2.7西孔上行线路工字钢加固：2003年4月27日～2003年4月28日 2.8西孔上行线开挖支墩：2003年5月1日～2003年5月11日2.9西孔上行线便梁加固：2003年5月12日～2003年5月13日2.10浇筑滑床板及后背梁：2003年4月18日～2003年4月20日2.11西孔箱身预制：2003年4月21日～2003年5月5日2.12开挖西孔线路部分土方：2003年5月6日～2003年5月13日 2.13西孔顶进、压桩、挖土：2003年5月14日～2003年5月25日 2.14西孔回填：2003年5月26日～2003年5月30日2.15东孔线路加固开挖支墩：2003年5月14日～2003年5月24日 2.16西孔桥面栏杆挡墙电缆槽：2003年5月25日～2003年5月30日2.17东孔便梁加固：2003年5月31日～2003年6月2日2.18东孔箱身预制：2003年5月20日～2003年5月31日2.19开挖东孔线路部分土方：2003年6月3日～2003年6月10日2.20东孔顶进、压桩、挖土：2003年6月11日～2003年6月23日2.21东孔回填：2003年6月24日～2003年6月25日2.22拆除线路加固恢复线路：2003年6月26日～2003年6月28日2.23东孔桥面栏杆挡墙电缆槽：2003年6月26日～2003年6月30日2.24方桩及人行道板预制：2003年4月24日～2003年5月19日5.7.3 施工进度计划横道图5.7.4 施工进度计划网络图5.7.5 施工封锁、慢行计划表5.8临时工程5.8.1队伍驻地项目经理部驻地慈城，在柯桥镇设临时指挥机构，工程队驻地优先考虑在工点附近租赁房屋，无条件时除浴室、食堂拟建三类房屋外，其余均建活动房屋。
5.8.2 施工用电本工程优先选择地方电源，配发电机备用。
5.8.3 施工用水利用水管路引接地方水源，解决生产、生活用水。
5.8.4通讯项目经理部及工程队均安装程控电话，队部与现场采用无线电通话，保持与业主、监理及地方政府的联系畅通，保证施工顺利进行。
5.9附表5.9.1主要工程数量表5.9.2主要机械设备表5.9.3主要劳动力配备表5.9.4主要实验仪器及检测设备表九、保证工程质量的主要措施9.1严把工程材料质量关，从选择料源起到订货、采购进场、保管发放、施工过程都坚持检验制度，一切工程用料必须由委外工程试验室取样检测试验合格后方可订货，采购进场。
