内蒙古2017年中考物理试题及答案解析(word版)

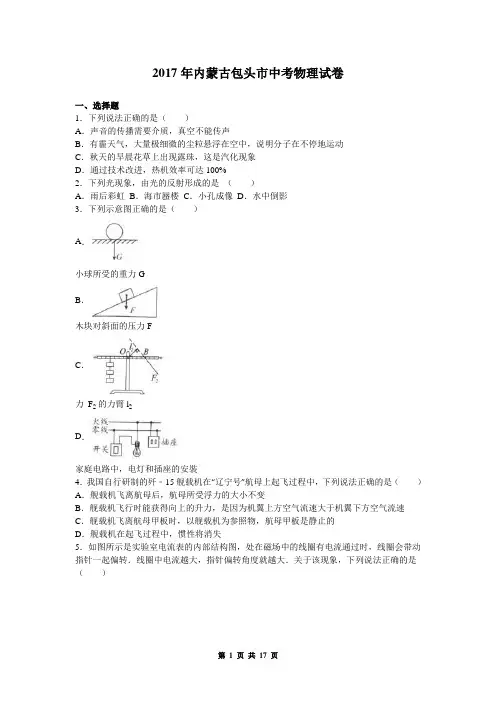

2017年内蒙古包头市中考物理试卷一、选择题1．下列说法正确的是（）A．声音的传播需要介质，真空不能传声B．有霾天气，大量极细微的尘粒悬浮在空中，说明分子在不停地运动C．秋天的早晨花草上出现露珠，这是汽化现象D．通过技术改进，热机效率可达100%2．下列光现象，由光的反射形成的是（）A．雨后彩虹B．海市蜃楼C．小孔成像D．水中倒影3．下列示意图正确的是（）A．小球所受的重力GB．木块对斜面的压力FC．力F2的力臂l2D．家庭电路中，电灯和插座的安裝4．我国自行研制的歼﹣15舰载机在“辽宁号”航母上起飞过程中，下列说法正确的是（）A．舰载机飞离航母后，航母所受浮力的大小不变B．舰载机飞行时能获得向上的升力，是因为机翼上方空气流速大于机翼下方空气流速C．舰载机飞离航母甲板时，以舰载机为参照物，航母甲板是静止的D．舰载机在起飞过程中，惯性将消失5．如图所示是实验室电流表的内部结构图，处在磁场中的线圈有电流通过时，线圈会带动指针一起偏转．线圈中电流越大，指针偏转角度就越大．关于该现象，下列说法正确的是（）A．该电流表是利用电磁感应原理工作的B．线圈中有电流通过时，把机械能转化为电能C．改变线圈中的电流方向，指针的偏转方向不会改变D．线圈中电流越大，其所受磁场力就越大6．如图甲所示，木块放在水平面上，用弹簧测力计沿水平方向拉木块使其做直线运动，两次拉动木块得到的s﹣t关系图象如图乙所示．两次对应的弹簧测力计示数分别为F1、F2，两次拉力的功率分别为P1、P2，下列判断正确的是（）A．F l＞F2、P1＞P2B．F l=F2、P1＞P2C．F1＞F2、P1=P2D．F1＜F2、P l＜P27．如图所示，把标有“6V 3W”的小灯泡与最大阻值为10OΩ的滑动变阻器连接在电源电压恒为18V的电路中，各表的示数均不超过所选量程，且灯泡两端电压不允许超过额定值（灯丝电阻不变）．闭合开关，下列说法正确的是（）A．滑动变阻器滑片向左滑动的过程中，电流表示数变大，电压表示数变大B．电路的总功率最大值为10.8WC．小灯泡的电功率最小值为0.75WD．滑动变阻器允许调节的范围是24Ω﹣100Ω二、作图与实验题8．在探究“冰的熔化特点”的实验中，如图甲所示是某时刻温度计的示数，图乙所示是根据实验数据绘制的温度一时间关系图象，已知冰的质量为100g．（1）图甲所示温度计的示数是℃．（2）冰从开始熔化到完全熔化持续了min．（3）物质在第5min具有的内能比第7min时的内能．（4）设相同时间内物质吸收的热量相同，则BC阶段物质共吸收了J的热量．[C冰=2.1×103J/（kg•℃），C水=4.2×103J/（kg•℃）]（5）在图乙所示中，AB段与CD段的倾斜程度不同，这是因为．9．在探究“凸透镜成像的规律”实验中：（1）如图甲所示是小明通过实验得到的凸透镜的像距v和物距u关系的图象．由图象可知凸透镜的焦距是cm．（2）把蜡烛放在距凸透镜16cm处时，如图乙所示，在凸透镜另一侧前后移动光屏，会在光屏上得到一个倒立、的实像．（3）实验完成之后，小明把自己的近视眼镜放在蜡烛与凸透镜之间，如图丙所示，因为近视眼镜对光有作用，所以光屏上原来清晰的像变得模糊了，若想在光屏上重新得到清晰的烛焰像，在不改变蜡烛和凸透镜位置的情况下，应将光屏凸透镜．10．如图甲所示是“测量小灯泡电功率”的实验电路．电源电压恒为6V，小灯泡的额定电压2.5V，正常工作时的电阻约为10Ω，滑动变阻器有A规格“10Ω 2A”、B规格“50Ω 1A”可选．（1）该实验应选择规格的滑动变阻器．（2）请用笔画线代替导线将图甲的实验电路连接完整．（3）连接好电路，闭合开关，小灯泡发光，但电压表示数为0，经检査，图中a、b、c、d 四根导线有一根断了，则该导线是．（4）排除故障后，闭合开关，当变阻器滑片P移到某一位置时，电压表的示数如图乙所示，要测小灯泡的额定功率，应将滑片P 向端移动，使电压表示数为V．当小灯泡正常发光时，电流表的示数如图丙所示，则小灯泡的额定功率为W．11．某同学准备用弾簧测力计、烧杯、水、吸盘、滑轮、细线来测量木块（不吸水）的密度．（1）在弹性限度内，弹簧受到的拉力越大，弹簧的伸长量就越．（2）如图甲所示，木块所受的重力为N．（3）如图乙所示，将滑轮的轴固定在吸盘的挂钧上，挤出吸盘内部的空气，吸盘在的作用下被紧紧压在烧杯底部．如图丙所示，在烧杯中倒入适量的水，用细线将木块栓住，通过弹簧测力计将木块全部拉入水中，此时弹簧测力计示数为0.4N，如果不计摩擦和细线重，木块受到的浮力为N，木块的密度为kg/m3．（ρ水=1.0×103kg/m3）（4）如果将图丙烧杯中的水换成另一种液体，重复上述实验，此时弹簧测力计示数为0.2N，则该液体的密度为kg/m3．三、计算题12．如图所示，某家用电器具有加热、保温的功能．用电器发热电阻R的额定电压为220V，额定功率为605W．加热时，按下温控开关S与a、b接触，此时红色指示灯亮；当达到一定温度时，温控开关S自动跳接到c，使用电器处于保温状态，此时绿色指示灯亮．红灯标有“6V 1.5W”、绿灯标有“12V 3W”的字样，用电器工作时两灯均正常发光（虚线框内为用电器的加热和保温装置）．请根据以上信息解答下列问题：（1）电阻R1的作用．（2）当用电器处于加热状态时，加热装置1min消耗的电能．（3）该用电器在保温状态时，保温装置的发热功率和电阻R2的阻值．13．如图所示，A为直立固定的柱形水管，底部活塞B与水管内壁接触良好且无摩擦，在水管中装适量的水，水不会流出．活塞通过竖直硬杆与轻质杠杆OCD的C点相连，0为杠杆的固定转轴，滑轮组（非金属材料）绳子的自由端与杠杆的D端相连，滑轮组下端挂着一个磁体E，E的正下方水平面上也放着一个同样的磁体F（极性已标出）．当水管中水深为40cm时，杠杆恰好在水平位置平衡．已知0C：CD=1：2，活塞B与水的接触面积为30cm2，活塞与硬杆总重为3N，每个磁体重为11N，不计动滑轮、绳重及摩擦．（g=10N/kg，ρ水=1.0×103kg/m3）求：（1）水管中水对活塞B的压强．（2）绳子自由端对杠杆D端的拉力．（3）磁体F对水平面的压力．2016年内蒙古包头市中考物理试卷参考答案与试题解析一、选择题1．下列说法正确的是（）A．声音的传播需要介质，真空不能传声B．有霾天气，大量极细微的尘粒悬浮在空中，说明分子在不停地运动C．秋天的早晨花草上出现露珠，这是汽化现象D．通过技术改进，热机效率可达100%【考点】声音的传播条件；液化及液化现象；机械运动；热机的效率．【分析】①声音的传播需要介质，可以在气体、液体和固体中传播，但不能在真空中传播；②因为分子很小，人肉眼看不到，看到的就不是分子的运动；③物质由气态变为液态的过程叫液化；④任何能量转化过程都伴随能量的损失，所以转化效率不可能达到100%．【解答】解：A、声音的传播需要介质，但不能在真空中传播．故A正确；B、尘粒是由大量分子组成的，尘粒的运动属于物体的机械运动，不能说明分子在做无规则运动．故B错误；C、秋天花草上出现露珠，是空气中的水蒸气遇冷液化形成的小水滴．故C错误；D、无论科技如何发展，热机的效率可以提高，总存在摩擦、要做额外功，效率一定不会达到100%．故D错误．故选A．2．下列光现象，由光的反射形成的是（）A．雨后彩虹B．海市蜃楼C．小孔成像D．水中倒影【考点】光的反射．【分析】要解决此题，需要掌握光的反射现象，知道平面镜成像是由于光的反射形成的．要掌握光的折射现象，知道水底看起来比实际的要浅、斜插入水中的筷子向上折、海市蜃楼、凸透镜成像都是光的折射．要掌握光沿直线传播现象，知道影子的形成、日月食的形成、小孔成像都是光沿直线传播形成的．【解答】解：A、雨过天晴时，常在天空出现彩虹，这是太阳光通过悬浮在空气中细小的水珠折射而成的，白光经水珠折射以后，分成各种彩色光，这种现象叫做光的色散现象，所以说雨后的天空出现彩虹是由光的色散形成的．不合题意；B、海市蜃楼是光在沿直线方向传播时，在密度不均匀的空气层中，经过折射造成的结果，不合题意；C、小孔成像，成的是物体倒立的像，像之所以是倒立的，就是因为光的直线传播造成的；不合题意；D、水中倒影，属于平面镜成像，是由于光的反射形成的，符合题意．故选D．3．下列示意图正确的是（）A．小球所受的重力GB．木块对斜面的压力FC．力F2的力臂l2D．家庭电路中，电灯和插座的安裝【考点】力的示意图；力臂的画法；家庭电路的连接．【分析】（1）根据规则物体的重心在物体的几何中心，然后过重心表示出重力的方向；（2）斜面上静止的木块对斜面的压力垂直于斜面，斜面受到的压力的作用点在斜面上；（3）力臂是指从支点到力的作用线的距离；（4）灯泡的接法：火线进入开关，再进入灯泡顶端的金属点；零线直接接入灯泡的螺旋套．两孔插座的接法：左孔接零线；右孔接火线；【解答】解：A、小球所受的重力的重心应该在小球的重心上，而图中重力的作用点画错了．故A错误；B、斜面上静止的木块对斜面的压力垂直于斜面，斜面受到的压力的作用点在斜面，图中压力的作用点和方向画错了．故B错误；C、反向延长力F2的作用线，然后过支点O 向力的作用线引垂线段，垂线段的长即为力臂l2．故C正确；D、火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故．既能控制灯泡，又能更安全．图中开关和灯泡接法错误．故D错误．故选C．4．我国自行研制的歼﹣15舰载机在“辽宁号”航母上起飞过程中，下列说法正确的是（）A．舰载机飞离航母后，航母所受浮力的大小不变B．舰载机飞行时能获得向上的升力，是因为机翼上方空气流速大于机翼下方空气流速C．舰载机飞离航母甲板时，以舰载机为参照物，航母甲板是静止的D．舰载机在起飞过程中，惯性将消失【考点】物体的浮沉条件及其应用；参照物及其选择；惯性；飞机的升力．【分析】（1）物体漂浮时受到的浮力和自身的重力相等；（2）流体流速越快的位置压强越小，据此来分析飞机起飞时的受力情况；（3）判断一个物体是否运动，要先选择一个参照物，看这个物体相对于参照物有没有位置的改变．如果位置发生改变，则物体是运动的；如果未发生变化，则物体是静止的；（4）惯性是指物体能够保持原来运动状态不变的性质，任何物体都具有惯性．【解答】解：A．舰载机飞离航母前后，航母始终漂浮，受到的浮力和自身的重力相等，当舰载机飞离航母后，航母的重力减小，所受的浮力减小，故A错误；B．飞机飞行时，机翼上方空气流速大于机翼下方空气流速，上方压强小于下方，从而产生向上的升力，故B正确；C．舰载机飞向航母甲板时，以舰载机为参照物，航母甲板相对于舰载机的位置是变化的，所以航母甲板相对舰载机是运动的，故C错误；D．物体在任何时候都有惯性，飞机在起飞过程中，惯性不可能消失，故D错误．故选B．5．如图所示是实验室电流表的内部结构图，处在磁场中的线圈有电流通过时，线圈会带动指针一起偏转．线圈中电流越大，指针偏转角度就越大．关于该现象，下列说法正确的是（）A．该电流表是利用电磁感应原理工作的B．线圈中有电流通过时，把机械能转化为电能C．改变线圈中的电流方向，指针的偏转方向不会改变D．线圈中电流越大，其所受磁场力就越大【考点】磁场对通电导线的作用．【分析】首先利用图示的装置分析出其制成原理，即通电线圈在磁场中受力转动，线圈的转动可以带动指针的偏转．线圈受力方向与电流方向有关，这一过程中，将电能转化为机械能．【解答】解：通过电流表的内部构造显示电流表的制成原理：通电线圈在磁场中受力而转动，并且电流越大，线圈受到的力越大，其转动的幅度越大．因此可以利用电流表指针的转动幅度来体现电路中电流的大小．A．通过电流表的内部构造显示电流表的制成原理：通电线圈在磁场中受力而转动，故A错误；B．线圈中有电流通过时，电能转化为机械能，故B错误；C．改变线圈中的电流方向，其转动方向会发生改变，故C错误；D．电流越大，线圈受到的力越大，因此可以利用电流表指针的转动幅度来体现电路中电流的大小，故D正确．故选D．6．如图甲所示，木块放在水平面上，用弹簧测力计沿水平方向拉木块使其做直线运动，两次拉动木块得到的s﹣t关系图象如图乙所示．两次对应的弹簧测力计示数分别为F1、F2，两次拉力的功率分别为P1、P2，下列判断正确的是（）A．F l＞F2、P1＞P2B．F l=F2、P1＞P2C．F1＞F2、P1=P2D．F1＜F2、P l＜P2【考点】功率大小的比较；二力平衡条件的应用．【分析】（1）弹簧测力计拉动木块在水平面上匀速直线运动时，水平方向上木块受到拉力和滑动摩擦力作用，拉力和滑动摩擦力是一对平衡力．（2）滑动摩擦力大小跟压力大小和接触面粗糙程度有关．根据P=Fv判断拉力的功率．【解答】解：由图乙可知，木块两次都做匀速直线运动，则拉力和滑动摩擦力是一对平衡力，大小相等，因为同一木块放在同一桌面上，压力不变、接触面的粗糙程度不变，所以两次木块受到的滑动摩擦力相等，故两次对应的弹簧测力计示数相等，即F1=F2；从图乙中可以判断出，第1次木块的运动速度大于第2次木块的运动速度，即v1＞v2，根据公式P=Fv可知，当拉力相等时，速度越大，拉力的功率越大，即：P1＞P2．综上所述，ACD错误，B正确．故选：B．7．如图所示，把标有“6V 3W”的小灯泡与最大阻值为10OΩ的滑动变阻器连接在电源电压恒为18V的电路中，各表的示数均不超过所选量程，且灯泡两端电压不允许超过额定值（灯丝电阻不变）．闭合开关，下列说法正确的是（）A．滑动变阻器滑片向左滑动的过程中，电流表示数变大，电压表示数变大B．电路的总功率最大值为10.8WC．小灯泡的电功率最小值为0.75WD．滑动变阻器允许调节的范围是24Ω﹣100Ω【考点】电路的动态分析；欧姆定律的应用；电功率的计算．【分析】根据实物图可知：灯泡与滑动变阻器是串联关系；电流表测量串联电路的电流（所选量程为0～0.6A），电压表测量滑动变阻器两端的电压（所选量程为0～15V）．①根据滑片移动的方向确定滑动变阻器接入电路阻值的变化，由欧姆定律可知电路电流的变化，根据串联电路分压规律可知电压表示数的变化；②为保护电压表，滑动变阻器两端的最大电压为15V，此时滑动变阻器连入的电阻最大，利用串联电路的电压关系求出此时加在灯两端的电压；再利用欧姆定律求出此时电路中的最小电流和滑动变阻器连入的电阻；③由灯的铭牌求出灯正常发光时的电流和灯丝电阻，确定电路中的最大电流，根据欧姆定律求出滑动变阻器连入电路的最小电阻；根据欧姆定律可求出滑动变阻器允许调节的范围；由②状态，利用P=UI可求小灯泡的电功率最小值；由③状态，利用P=UI求电路的总功率最大值．【解答】解：A、根据实物图可知，滑片向左移动时，滑动变阻器接入电路的阻值变小，即电路中的总电阻变小；由欧姆定律可知，电路中的电流变大，即电流表示数变大；因为串联电路起分压作用，因此滑动变阻器分得的电压变小，即电压表示数变小，故A错误；BCD、由P=可知，灯丝电阻：R===12Ω，由P=UI可知，灯正常发光时的电流：I===0.5A，由题知电路中的最大电流应为0.5A；即：I===0.5A，故滑动变阻器连入电路的最小电阻：R=24Ω，=UI=18V×0.5A=9W，故B错误；此时电路中电功率最大：P最大为保护电压表，滑动变阻器两端的最大电压为15V，此时滑动变阻器连入的电阻最大，电路中的电流最小，因为U=U L′+U R，所以U R=U﹣U L′=18V﹣15V=3V，此时电路中最小的电流为：I′===0.25A，滑动变阻器连入的最大电阻为：R′===60Ω；=U L I′=3V×0.25A=0.75W，故C正确；此时小灯泡的电功率最小为：P小由此可知：滑动变阻器允许调节的范围为24Ω～60Ω，故D错误．故选C．二、作图与实验题8．在探究“冰的熔化特点”的实验中，如图甲所示是某时刻温度计的示数，图乙所示是根据实验数据绘制的温度一时间关系图象，已知冰的质量为100g．（1）图甲所示温度计的示数是﹣4℃．（2）冰从开始熔化到完全熔化持续了4min．（3）物质在第5min具有的内能比第7min时的内能小．（4）设相同时间内物质吸收的热量相同，则BC阶段物质共吸收了 2.1×103J的热量．[C冰=2.1×103J/（kg•℃），C水=4.2×103J/（kg•℃）]（5）在图乙所示中，AB段与CD段的倾斜程度不同，这是因为水和冰的比热容不同．【考点】熔化和凝固的探究实验．【分析】（1）温度计读数时要看清分度值，并注意示数在零上还是零下；（2）从图象中找出开始熔化和结束熔化的时间，可确定熔化的持续时间；（3）物质在熔化时不断吸热，所以内能不断增大；（4）利用公式Q=cm△t可计算吸收的热量；（5）知道水和冰的比热容不同，相同质量的水和冰，吸收相同的热量，其温度变化不同．【解答】解：（1）读图甲可知，温度计的分度值为1℃，液柱在0摄氏度以下，其示数为﹣4℃；（2）读图乙可知，冰从开始熔化到完全熔化持续的时间为8min﹣4min=4min；（3）由于冰在熔化过程中不断吸热，所以在第5min具有的内能比第7min时的内能小；（4）由于相同时间内物质吸收的热量相同，则BC段冰熔化吸热的时间为4min，与AB段吸收的热量相同，故BC段共吸收的热量为：Q=cm△t=2.1×103J/（kg•℃）×0.1kg×10℃=2.1×103J；（5）在图乙所示中，AB段与CD段的倾斜程度不同，这是因为水和冰的比热容不同，相同质量的水和冰，吸收相同的热量，其温度变化不同．故答案为：（1）﹣4；（2）4；（3）小；（4）2.1×103；（4）水和冰的比热容不同．9．在探究“凸透镜成像的规律”实验中：（1）如图甲所示是小明通过实验得到的凸透镜的像距v和物距u关系的图象．由图象可知凸透镜的焦距是10cm．（2）把蜡烛放在距凸透镜16cm处时，如图乙所示，在凸透镜另一侧前后移动光屏，会在光屏上得到一个倒立、放大的实像．（3）实验完成之后，小明把自己的近视眼镜放在蜡烛与凸透镜之间，如图丙所示，因为近视眼镜对光有发散作用，所以光屏上原来清晰的像变得模糊了，若想在光屏上重新得到清晰的烛焰像，在不改变蜡烛和凸透镜位置的情况下，应将光屏远离凸透镜．【考点】凸透镜成像规律及其探究实验．【分析】（1）凸透镜成像时，u=v=2f，在图象上找到u=v对应点，根据物距和焦距的关系求出凸透镜的焦距．（2）凸透镜成像时，2f＞u＞f，成倒立、放大的实像，应用于幻灯机和投影仪．（3）近视眼镜是凹透镜，凹透镜对光线有发散作用，使原来会聚成像的光线推迟会聚，像远离凸透镜，要用光屏接到清晰的像，判断光屏的移动方向．【解答】解：（1）由图知，当物距为20cm 时，像距也为20cm ，根据凸透镜成像的规律，物距等于2倍焦距时，成倒立等大的实像，此时像距与物距相等．所以2f=20cm ，则f=10cm ．（2）由（1）可知，f=10cm ，把蜡烛放在距凸透镜16cm 处时，2f ＞u ＞f ，成倒立、放大的实像；（3）近视眼镜是凹透镜，凹透镜对光线有发散作用，使原来会聚成像的光线推迟会聚，像远离凸透镜，要用光屏接到清晰的像，应将光屏向右调节，即向远离凸透镜的方向调节，才能使像变清晰． 故答案为：（1）10；（2）放大；（3）发散；远离．10．如图甲所示是“测量小灯泡电功率”的实验电路． 电源电压恒为6V ，小灯泡的额定电压2.5V ，正常工作时的电阻约为10Ω，滑动变阻器有A 规格“10Ω 2A ”、B 规格“50Ω 1A ”可选．（1）该实验应选择 50Ω 1A 规格的滑动变阻器． （2）请用笔画线代替导线将图甲的实验电路连接完整．（3）连接好电路，闭合开关，小灯泡发光，但电压表示数为0，经检査，图中 a 、b 、c 、d 四根导线有一根断了，则该导线是 c ．（4）排除故障后，闭合开关，当变阻器滑片 P 移到某一位置时，电压表的示数如图乙所示，要测小灯泡的额定功率，应将滑片 P 向 左（或A ） 端移动，使电压表示数为 2.5 V ．当小灯泡正常发光时，电流表的示数如图丙所示，则小灯泡的额定功率为 0.6 W ． 【考点】电功率的测量；欧姆定律的应用． 【分析】（1）求出变阻器应分得的电压，根据分压原理求变阻器连入电路中的最小阻值，从而确定变阻器的规格；（2）按“一下一上”将变阻器连入电路中；（3）小灯泡发光，说明电路为通路，电压表示数为0，说明电压表所在的支路断路； （4）认清电压表的分度值读数，根据分压原理确定滑片移动的方向； 认清电流表的分度值读数，根据P 额=U 额I 计算灯的额定功率． 【解答】解；（1）灯的额定电压为2.5V ，要使小灯泡正常发光，变阻器要分去6V ﹣2.5V=3.5V的电压，根据分压原理=，滑动变阻器连入电路中的阻值至少为R 滑=×R L =×10Ω=14Ω，根据欧姆定律，灯正常工作时的电流为0.25A ＜1A 故选用B 规格“50Ω 1A ”的变阻器；（2）如下图所示；（3）连接好电路，闭合开关，小灯泡发光，说明电路为通路，电压表示 数为0，说明电压表所在的支路断路，故c 导线断了；（4）电压表小量程的分度值为0.1V ，示数为1.8V ，要增大灯的电压，就要减小变阻器分得的电压，根据分压原理，减小变阻器的电阻即可，所以要测小灯泡的额定功率，滑片向左移动；电流表小量程的分度值为0.02A ，示数为0.24A ，小灯泡的额定功率P 额=U 额I=2.5V ×0.24A=0.6W ． 故答案为：（1）50Ω 1A ； （2）如上图所示； （3）c ；（4）左（或A ）；2.5；0.6．11．某同学准备用弾簧测力计、烧杯、水、吸盘、滑轮、细线来测量木块（不吸水）的密度． （1）在弹性限度内，弹簧受到的拉力越大，弹簧的伸长量就越 长 ． （2）如图 甲所示，木块所受的重力为 0.6 N ．（3）如图乙所示，将滑轮的轴固定在吸盘的挂钧上，挤出吸盘内部的空气，吸盘在 大气压 的作用下被紧紧压在烧杯底部．如图丙所示，在烧杯中倒入适量的水，用细线将木块栓住，通过弹簧测力计将木块全部拉入水中，此时弹簧测力计示数为 0.4N ，如果不计摩擦和细线重，木块受到的浮力为 1.0 N ，木块的密度为 0.6×103 kg/m 3．（ρ水=1.0×103kg/m 3）（4）如果将图丙烧杯中的水换成另一种液体，重复上述实验，此时弹簧测力计示数为0.2N ，则该液体的密度为 0.8×103 kg/m 3．【考点】固体密度的测量． 【分析】（1）在弹性限度内，弹簧的伸长与受的拉力成正比，弹簧受到的拉力越大，弹簧的伸长量就越长；（2）明确弹簧测力计的分度值，再根据指针指示来读数；（3）如图乙将滑轮的轴固定在吸盘的挂钩上，挤出吸盘内部的空气，吸盘内的气压小于外界大气压，在外界大气压的作用下，吸盘被压在烧杯底部；图丙中使用的是定滑轮，不能省力，所以弹簧测力计的示数即为对木块的拉力，根据二力平衡知识可知F浮=G+F拉求出浮力；根据F浮=ρ水gV排求出木块的体积；根据公式G=mg=ρVg求出木块的密度；（4）根据F浮=G+F拉求出木块在液体中受的浮力；根据F浮=ρ液gV排求出液体的密度．【解答】解：（1）在弹性限度内，弹簧的伸长与受的拉力成正比，弹簧受到的拉力越大，弹簧的伸长量就越长；（2）图甲中弹簧测力计的分度值为0.2N，木块在空气中的重力即弹簧测力计的示数为0.6N；（3）图丙中弹簧测力计的拉力F拉=0.2N，木块受到的浮力：F浮=G+F拉=0.6N+0.4N=1.0N，根据F浮=ρ水gV排求出木块的体积V=V排===10﹣4m3，根据公式G=mg=ρVg求出木块的密度为ρ木===0.6×103kg/m3．（4）木块在待测液体中受到的浮力：F浮=G+F拉=0.6N+02N=0.8N，根据F浮=ρ液gV排求出液体的密度ρ液===0.8×103kg/m3．故答案为：（1）长；（2）0.6；（3）1.0，0.6×103；（4）0.8×103．三、计算题12．如图所示，某家用电器具有加热、保温的功能．用电器发热电阻R的额定电压为220V，额定功率为605W．加热时，按下温控开关S与a、b接触，此时红色指示灯亮；当达到一定温度时，温控开关S自动跳接到c，使用电器处于保温状态，此时绿色指示灯亮．红灯标有“6V 1.5W”、绿灯标有“12V 3W”的字样，用电器工作时两灯均正常发光（虚线框内为用电器的加热和保温装置）．请根据以上信息解答下列问题：（1）电阻R1的作用．（2）当用电器处于加热状态时，加热装置1min消耗的电能．（3）该用电器在保温状态时，保温装置的发热功率和电阻R2的阻值．【考点】电功的计算；欧姆定律的应用；电功率的计算．【分析】（1）加热时，R1与红灯串联，根据串联电路的分压作用进行分析；根据P=UI求出红灯正常发光时电路中电流，再根据串联电路电压的特点和欧姆定律的变形公式求出R1的阻值；（2）已知加热时的功率，直接根据W=Pt即可求出加热装置1min消耗的电能．（3）保温时，R、R2和绿灯串联，根据灯泡正常发光和P=UI求出此时电路中的电流，并根据欧姆定律的变形公式求出电路的总电阻，然后利用P=的变形公式求出R和绿灯的电阻，再根据串联电路电阻的特点求出R2的阻值；利用P=I2R求出保温时该电器保温装置的发热功率．。

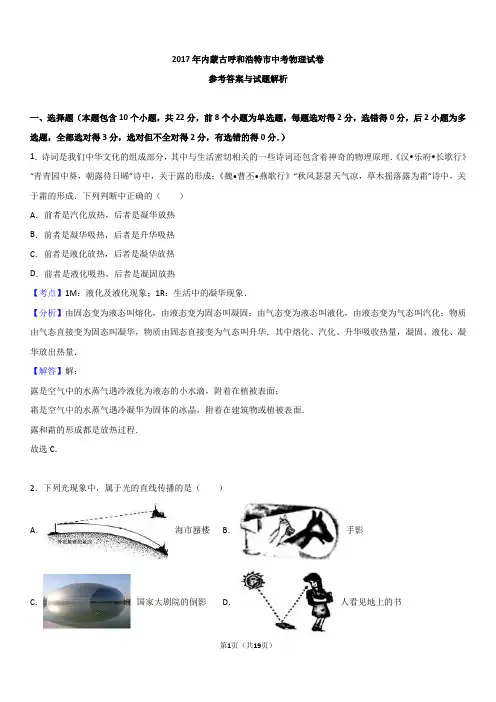

2017年内蒙古呼和浩特市中考物理试卷参考答案与试题解析一、选择题（本题包含10个小题，共22分，前8个小题为单选题，每题选对得2分，选错得0分，后2小题为多选题，全部选对得3分，选对但不全对得2分，有选错的得0分．）1．诗词是我们中华文化的组成部分，其中与生活密切相关的一些诗词还包含着神奇的物理原理．《汉•乐府•长歌行》“青青园中葵，朝露待日晞”诗中，关于露的形成；《魏•曹丕•燕歌行》“秋风瑟瑟天气凉，草木摇落露为霜”诗中，关于霜的形成．下列判断中正确的（）A．前者是汽化放热，后者是凝华放热B．前者是凝华吸热，后者是升华吸热C．前者是液化放热，后者是凝华放热D．前者是液化吸热，后者是凝固放热【考点】1M：液化及液化现象；1R：生活中的凝华现象．【分析】由固态变为液态叫熔化，由液态变为固态叫凝固；由气态变为液态叫液化，由液态变为气态叫汽化；物质由气态直接变为固态叫凝华，物质由固态直接变为气态叫升华．其中熔化、汽化、升华吸收热量，凝固、液化、凝华放出热量．【解答】解：露是空气中的水蒸气遇冷液化为液态的小水滴，附着在植被表面；霜是空气中的水蒸气遇冷凝华为固体的冰晶，附着在建筑物或植被表面．露和霜的形成都是放热过程．故选C．2．下列光现象中，属于光的直线传播的是（）A．海市蜃楼B．手影C．国家大剧院的倒影D．人看见地上的书【考点】A3：光直线传播的应用．【分析】光在自然界中存在三种光现象：（1）光在同种均匀物质中沿直线传播，在日常生活中，激光准直、小孔成像和影子的形成等都表明光在同一种均匀介质中是沿直线传播的；（2）当光照射到物体界面上时，有一部分光被反射回来，例如：平面镜成像、水中倒影等；（3）当光从一种介质斜射入另一种介质时，传播方向的会偏折，发生折射现象，如：看水里的鱼比实际位置浅等．【解答】解：A、海市蜃楼是光通过密度不均匀的空气发生偏折形成的，属于光的折射现象．故A不符合题意；B、手影是光照到手上不能继续沿原路向前传播，所以在手的前方出现了手的影子，是光的直线传播现象．故B符合题意；C、国家大剧院的倒影属于平面镜成像，是光的反射形成的．故C不符合题意；D、人看到地上的书，是光的反射现象．故D不符合题意．故选B．3．关于声现象，下列说法不正确的是（）A．声也是一种波，而且能够传递能量B．在空气中，只要物体振动，近旁的人就一定能够听到它的声音C．外科医生常利用超声波的振动除去人体内的结石D．在教室周围植树，是一种让学生免除噪声干扰很有效的方法【考点】9N：声与能量；92：声音的传播条件；99：人耳感知声音的过程及听到声音的条件；9L：防治噪声的途径．【分析】（1）声波可以传递能量；（2）声音是由物体振动产生的，人耳能听到的声音的频率范围是20～20000Hz，低于20Hz的叫次声波，高于20000Hz 叫超声波，超声波和次声波都是人耳听不到的；（3）声音即可以传递信息，又可以传递能量；（4）防治噪声的途径有：①在声源处；②在传播过程中；③在人耳处．【解答】解：A、声也是一种波，声波能传递能量，故A正确；B、若物体振动发出超声波或次声波人们就听不到，故B错误；C、医生通常利用超声波振动除去人体内的结石，说明声波能传递能量，故C正确；D、在校园内植树可以减弱校外传来的噪声，是在传播过程中减弱噪声的，是一种让学生免除噪声干扰很有效的方法，故D正确．故选B．4．关于导体和绝缘体，下列说法正确的是（）A．绝缘体对电流的阻碍作用大，但能够带电B．金属能够导电的原因是因为金属里面的电子都能自由移动C．能够导电的物体叫导体，不能导电的物体叫绝缘体D．绝缘体不能导电的原因是因为绝缘体内没有电子【考点】HL：导体和绝缘体的区别．【分析】（1）导体和绝缘体都能摩擦带电．（2）容易导电的物体是导体，不容易导电的物体是绝缘体；（3）导体导电是因为导体内部有大量的自由电荷，绝缘体不导电是因为绝缘体内部几乎没有自由电荷．【解答】解：A、绝缘体对电流的阻碍作用大，不容易导电，但能带电，故A正确．B、金属是导体，金属能够导电的原因是由于金属里面有大量的自由电子，故B错误，C、根据定义可知，容易导电的物体叫导体，不容易导电的物体叫绝缘体，故C错误；D、绝缘体不能导电的原因是因为绝缘体内部几乎没有自由电荷，但电子很多，故D错误．故选A．5．下列四幅图中连接或做法符合安全用电原则的是（）A．电线上晾衣服 B．用手指触碰插座的插孔C．D．【考点】IV：安全用电原则．【分析】（1）不纯净的水是导体；（2）人体是导体，不能用手直接接触火线；（3）（4）为了用电的安全，开关应接在火线和用电器之间．【解答】解：A、不纯净的水是导体，将湿衣服晾在电线上，易发生触电事故，不符合安全用电原则，故A错；B、小孩用手指直接插入插座的孔内，若接触火线会发生触电事故，不符合安全用电原则，故B错；CD、开关应接在火线和用电器之间，这样在开关断开时能切断火线，故C正确；而D图中开关接在零线上，在开关断开时，用电器上仍然带电，不符合安全用电原则，D错误；故选C．6．在科学研究的道路上经常会出现令人惋惜的遗憾．例如1825年曰内瓦年轻物理学家科拉顿一个人在研究电磁现象时，其类似的实验装置如图甲所示，示意图如图乙．为避免磁铁的磁场对小磁针的作用，把实验装置放在两个房间，在右边房间里把磁铁反复插入线圈，然后科拉顿跑到左边房间里观察，结果没有看到小磁针偏转．下列说法中正确的（）A．该实验过程中没有发生电磁感应现象B．通电导线周围产生磁场的现象叫电磁感应现象C．科拉顿没看到小磁针偏转，是因为线圈中没有产生电流，所以看不到小磁针偏转D．科拉顿没看到小磁针偏转，是因为当他切割完磁感线再跑到另一个房间时，线圈中产生的电流已经消失，所以小磁针也停止偏转【考点】CP：电磁感应．【分析】解答本题应掌握：当闭合回路中的部分导体做切割磁线的运动时，回路中会产生电流，这种现象称为电磁感应现象；电流周围存在着磁场的现象叫电流的磁效应．【解答】解：A、将磁铁放线圈的过程中，由于线圈切割磁感线而产生了电磁感应现象，故A错误；B、通电导线周围产生磁场的现象叫电流的磁效应，故B错误；CD、将磁铁放线圈的过程中，由于线圈切割磁感线而产生了电磁感应现象从而可以在电路中产生电流；因电流周围存在磁场，故小磁针会发生转动，但当他切割完磁感线再跑到另一个房间时，线圈中产生的电流已经消失，所以小磁针也停止偏转，故C错误，D正确．故选D．7．在解决物理问题时，问题中的已知条件分为：明了已知条件、隐含己知条件和干扰已知条件．下列选项中不属于隐含已知条件的是（）A．一个力对物体做了1J的功，隐含条件为物体受到了1N的作用力，并且在这个力的方向上移动了lm的距离B．利用激光测量月球到地球的距离，隐含条件为光的传播速度为3×l08m/sC．如果物体做匀速直线运动，隐含的力学条件为物体受力平衡D．水平桌面上静止的物体受到30N的支持力，隐含条件是物体对桌面的压力大小为30N【考点】2Q：物理学方法．【分析】（1）根据功的计算公式W=Fs分析；（2）月球距地球之间，大气层所占的比例很小，认为月球距地球之间是真空，光在真空中的传播速度是3×108m/s；（3）物体在平衡力的作用下将保持静止状态或匀速直线运动状态；（4）根据物体间力的作用是相互的分析．【解答】解：A、一个力对物体做了1J的功，这说明力与在力的方向上通过的距离的乘积等于1J，但无法确定力的大小和距离的长短，故A错误；B、光在真空中的传播速度是3×108m/s，故B正确；C、如果物体在水平面上做匀速直线运动，物体所受的力一定是平衡力，故C正确；D、物体间力的作用是相互的，支持力和压力是相互作用力，大小相等；水平桌面上静止的物体受到30N的支持力，则物体对桌面的压力大小为30N，故D正确．故选A．8．四盏完全相同的灯泡，额定电压均为110V，将它们接在220V的照明电路中，下面四种连接方式中最佳的连接方式为（）A．B．C．D．【考点】HS：电路的基本连接方式．【分析】①串联电阻具有分压作用．在串联电路中各用电器相互影响，一个用电器损坏，其它用电器都不能工作；②在并联电路中各支路两端电压相等，支路用电器互不影响；③灯泡只有在额定电压下才能正常发光．【解答】解：A、当四盏灯泡串联时，具有分压作用，每盏灯两端电压为×220V=55V，而额定电压是110V，所以灯泡都不能正常发光；同时一盏灯损坏，其它灯泡都不能发光．故A不符合题意；B、当四盏灯并联在220V电路中时，每盏灯两端实际电压都是220V，而额定电压是110V，所以灯泡会被烧坏不能发光．故B不符合题意；C、两只灯泡先串联再与另两只串联的灯泡并联在220V电路两端，因为电阻串联具有分压作用，所以每盏灯两端实际电压都是110V，都能正常发光．当一盏灯烧坏时，此支路没有电流，与之串联的灯泡不能发光，但另一支路不受影响，另外两只灯泡能够正常发光．故C符合题意；D、两只灯泡先并联再与另两只并联的灯泡串联在220V电路两端，因为电阻串联具有分压作用，所以每盏灯两端实际电压都是110V，都能正常发光．但当某盏灯烧坏时，与之并联的另一盏灯两端电压升高也可能烧坏，造成整个电路断路，另外两只灯泡无法发光．故D不符合题意．故选C．9．如图所示，质量为m的小球从静止下落，落在与A点等高处、竖直放置静止的轻弹簧上，到达与B点等高处时小球重力与弹簧的弹力大小相等，图中与C点等高处是小球到达的最低点（不计空气阻力）．下列说法正确的是（）A．下落过程中，小球重力势能减小、动能增大、小球与弹簧机械能不守恒B．下落过程中，小球重力势能一直减小、动能先增大后减小、小球与弹簧机械能守恒C．到达C点时，小球的动能为零，受到的重力大于弹簧的弹力D．从B到C，小球重力势能与动能都减小，转化成弹性勢能【考点】FN：动能和势能的大小变化；FU：动能和势能的转化与守恒．【分析】在小球下降过程中，在OA段只有重力做功，则重力势能转化为动能；在AC段先做加速运动后减速运动；到达C点后，重力势能与动能完全转化为弹性势能．【解答】解：AB、下落过程中，高度减小，小球重力势能减小；在OA段，小球的重力势能转化为动能，动能先增大；在AB段，向下的重力大于向上的弹力，合力向下，小球做加速运动，动能逐渐增大，同时弹簧的弹性势能增加；在BC段，向上的弹力大于向下的重力，合力向上，小球做减速运动，动能逐渐减小，同时弹簧的弹性势能增加；综上所述，下落过程中小球的动能先增大后减小；不计空气阻力，整个过程中无能量损耗，则小球与弹簧机械能守恒，故B正确，A错误；C、到达C点时，小球的动能为零；由于在B点时重力等于弹力，C点的弹性形变程度大于B点的弹性程度，所以C 点的弹力大于B点的弹力，即C点的弹力大于小球的重力，故C错误；D、从B到C，高度减小，小球重力势能减小，速度减小，动能减小，减小的动能和重力势能转化成弹性勢能，故D正确． 故选BD ．10．将一密度均匀的正方体轻轻放入盛满浓盐水的大烧杯中，静止后有72g 浓盐水溢出；若将该物体轻轻放入盛满煤油的大烧杯中，靜止后有64g 煤油溢出（浓盐水密度为1.2×103kg/m 3，煤油密度为0.8×103kg/m 3、水银密度为13.6×103kg/m 3），则（ ）A ．该物体前后两次所受浮力之比为9：8B ．该物体前后两次排开液体体积之比为4：3C ．该物体的密度为0.9×103kg/m 3D ．若将该物体分别浸没在水银和纯水中，则除重力和浮力外还需施加第三个力方能靜止，静止时这个物体在这两种液体中受到的第三个力分别是F 1和F 2，则F 1和F 2大小之比为12：7【考点】8O ：阿基米德原理；2A ：密度的计算；8S ：物体的浮沉条件及其应用．【分析】（1）由已知排开浓盐水和煤油的质量不同，故在液体中不能都漂浮或悬浮，也不能一个漂浮一个悬浮，只能一个在浓盐水中漂浮，在煤油中下沉，根据阿基米德原理和浮沉条件可求；由浮力之比根据阿基米德原理可求V排之比；（2）物体在浓盐水中漂浮，根据阿基米德原理可得物体的质量，再根据ρ=可求密度； （3）物体在水银和水中都处于漂浮状态，受力分析，F 浮=G +F 压，据此可求．【解答】解：A 、由阿基米德原理，F 浮=G 排，该物体前后两次所受浮力之比为：F 1：F 2=m 排1g ：m 排2g=72g ：64g=9：8，故A 正确；B 、由已知排开浓盐水和煤油的质量不同，受到的浮力不同，故在液体中不能都漂浮或悬浮，也不能一种漂浮一种悬浮，只能一种在浓盐水中漂浮，在煤油中下沉，根据阿基米德原理：V 物=V 排油===80cm 3；物体在浓盐水中排开的体积：V 排盐水===60cm 3；该物体前后两次排开液体体积之比：V 排盐水：V 排油=60cm 3：80cm 3=3：4，故B 错误；C 、由B 的分析可知，物体应在浓盐水中漂浮，由阿基米德原理，F 浮=G 排=G ，m 排g=mg ，m=m 排=72g ，由ρ=可得，ρ===90cm 3=0.9×103kg/m 3，故C 正确；D 、已知物体的密度为0.9×103kg/m 3，物体在水银和水中都处于漂浮状态，受力分析，F 浮=G +F 压，V 排=V 物，则物体在水银中收到的压力：F 1=F 压水银=F 浮水银﹣G=F 浮水银﹣mg=ρ水银gV 排﹣mg=13.6×103kg/m 3×10N/kg ×80×10﹣6m3﹣0.072kg ×10N/kg=10.88N ﹣0.72N=10.16N ；物体在水银中收到的压力：F2=F压水=F浮水﹣G=F浮水﹣mg=ρ水gV排﹣mg=1×103kg/m3×10N/kg×80×10﹣6m3﹣0.072kg ×10N/kg=0.8N﹣0.72N=0.08N，则F1和F2大小之比为：F1：F2=10.16N：0.08N=136：1，故D错误．故选AC．二、实验题（本题包括4小题，每小题3分，共12分）11．如图所示，在探究凸透镜成像特点的实验中，凸透镜的光心、烛焰、光屏中心在同一水平直线上，蜡烛、凸透镜位置如图所示，当光屏移至刻度尺80cm处时，在光屏上观测到等大倒立的实像．则（1）该凸透镜的焦距是12.5cm．（2）在题干中成像的情况下，把蜡烛向左移动5cm，光屏应向左（选填“左”或“右”）移动可成清晰的像；（3）在题干中成像的情况下，把蜡烛向右移动5cm，然后移动光屏可成清晰的像，这种成像特点与实际生活中投影仪（选填“放大镜”或“投影仪”或“照相机”）成像原理相同．【考点】B7：凸透镜成像规律及其探究实验．【分析】（1）当物距等于二倍焦距时，像距也为二倍焦距，成倒立等大的实像；（2）凸透镜成实像时物距变大，则像距变小；（3）物距在一倍焦距和二倍焦距之间时成倒立、放大的实像，其应用是投影仪．【解答】解：（1）当光屏移至刻度尺80.0cm处时，此时物距为25.0cm，像距也为25.0cm，此时物距等于像距，都等于二倍焦距，在光屏上观测到等大倒立的实像，则焦距为12.5cm．（2）把蜡烛向左移动5cm，物距变大，则像距应减小，光屏应向左移动可成清晰的像；（3）把蜡烛向右移动5cm，此时的物距为20cm，物距在一倍焦距和二倍焦距之间时成倒立、放大的实像，其应用是投影仪．故答案为：（1）12.5；（2）左；（3）投影仪．12．小明同学设计的一个温度计，如图甲所示，瓶中装的是气体，瓶塞不漏气，弯管水平部分有一小段液柱．（1）这个温度计是根据气体热胀冷缩（选填“液体热胀冷缩”或“气体胀冷缩”）的规律制成的；（2）将此装置放在室内，当周围的温度降低时，液柱将向左（选填“左”或“右”）移动；（3）图乙是某患者测量体温时，体温计的示数图，此时患者的体温为39℃．【考点】18：体温计的使用及其读数．【分析】（1）通常用的液体温度计是根据液体的热胀冷缩原理制成的；（2）本题的温度计是利用空气的热胀冷缩原理，气体跟液体的差别在于会受到大气压的影响；（3）人的体温一般也不会超过35﹣﹣42℃的范围，体温计的测量范围是35℃～42℃，分度值是0.1℃，读数时要先明确分度值，再看液柱位置，然后读出温度值．【解答】解：（1）这是个气体温度计，所以是根据气体的热胀冷缩来测量温度的；（2）温度升高时，瓶内气体就要膨胀，所以会把液柱向左推；（3）读图可知，体温计的测量范围是35℃～42℃，分度值是0.1℃，此时体温计示数是：39℃．故答案：（1）气体热胀冷缩；（2）左；（3）39．13．在探究运动和力关系的实验中，将同一辆小车从相同的高度处由静止开始沿斜面滑下，如图所示．第一次水平木板上铺有毛巾，第二次是棉布，第三次直接滑在水平木板上，小车在三种不同的水平面运动一段距离后，分别停在木板上的不同位置．（1）小车在三个不同的水平面上运动时，水平面越光滑，小车运动的距离越远（选填“远”或“近”），这表明小车受到的摩擦力越小（选填“大”或“小”）．（2）对上问实验分析后可以推测：如果小车在水平面受到的阻力为零，物体将保持匀速直线运动状态不变；（3）英国科学家牛顿对上面实验进行科学的推理，并概括出著名的牛顿第一定律．【考点】6N：阻力对物体运动影响的探究实验．【分析】（1）要知道阻力大小与表面光滑程度的关系以及运动的距离与阻力大小的关系；（2）由第（1）问中所观察到的现象以及结论推理出阻力为零时的运动情况．（3）本题是一道实验题，考查的是阻力对物体运动的影响，该实验是理解牛顿第一定律的基础．【解答】解：（1）表面越光滑，阻力就越小，小车运动的距离就越长，这说明小车受到的阻力越小，速度减小得越慢；（2）由（1）现象可知，假如小车受到的阻力为零，那么就没有阻力可以改变小车的运动状态了，小车将以恒定不变的速度永远运动下去，即做匀速直线运动．（3）一切物体在没有受到外力作用的时候，总保持静止或匀速直线运动状态”这是牛顿第一定律的内容，牛顿总结了伽利略等前人的研究成果，概括出一条重要物理定律；这个定律是在实验的基础上，进一步推理、归纳得出来的．故答案为：（1）远；小；（2）匀速直线；（3）牛顿；牛顿第一．14．导体电阻的大小与哪些因素有关呢？对于这个问题，小明想起课堂上老师把电压比作水压，把电流比作水流，于是他想：电阻也可以比作是水管对水流的阻力．他还想到水管内部粗糙程度、有无杂物和它的长短粗细都可能导致水管对水流的阻力不同，因此经过分析，他提出了以下几种猜想：猜想1：导体的电阻可能跟导体的材料有关；猜想2：导体的电阻可能跟导体的长度有关；猜想3：导体的电阻可能跟导体的横截面积有关：为了验证自己的猜想，实验室有如下表格中的7种电阻丝，则：（1）若要探究电阻跟横截面积的关系，可依次把如图中M、N跟电阻丝A、D（选填导线代号）的两端连接，闭合开关记下电流表示数，分析比较这两个金属丝电阻大小．（2）若依次把M、N跟电阻丝C、F的两端连接；闭合开关记下电流表示数，分析比较这两个金属丝的电阻大小，这时探究的是电阻跟导体的材料的关系．（3）在上面的实验中，电阻的大小并不能直接观察，而是通过电流表的示数反映出来的，电流表的示数越大，说明电阻丝的电阻越小．【考点】IA：影响电阻大小的因素．【分析】（1）探究导体的电阻与导体的材料是否有关，应控制其长度和横截面积不变；同理要想探究导体的电阻与导体的长度是否有关，应控制导体的材料和横截面积不同；（2）控制变量法的核心是要研究两导体电阻的大小与哪个因素有关，就要控制这两个因素不同，同时也要控制两导线其它因素相同；（3）在此实验装置中，运用转换法，电阻的大小通过比较电流表示数大小来判断．【解答】解：（1）探究电阻与横截面积的关系时，要选取的电阻丝必须长度相同、材料也相同，横截面积不同，由表格数据可知，应选A、D两电阻丝；（2）C、F两电阻丝的长度、横截面积相同，材料不同，分析比较C、F两根金属丝的电阻大小，可探究电阻跟导体的材料的关系；（3）实验中通过电流表示数大小反映电阻大小，电流表示数越大，说明电阻丝的电阻越小．故答案为：（1）A；D；（2）材料；（3）小．三、计算题（本题包括4小题，每小题4分，共16分，计算题只写结果不得分）15．如图所示，电阻R1为8Ω，电源两端电压为12V，开关S闭合后．求：（1）当滑动变阻器R接入电路的电阻R2为30Ω时，通过电阻R1的电流I1和电路的总电流I；（2）当滑动变阻器R接入电路的电阻R3为20Ω时，通过电阻R1的电流I1′和电路的总电流I′．【考点】IH：欧姆定律的应用．【分析】由电路图可知，R1与R2（或R3）并联，根据并联电路的电压特点和欧姆定律求出通过两电阻的电流，根据并联电路的电流特点求出干路电流．【解答】解：（1）当滑动变阻器R接入电路的电阻R2为30Ω时，R1与R2并联，因并联电路中各支路两端的电压相等，所以，通过两电阻的电流分别为：I1===1.5A，I2===0.4A，因并联电路中干路电流等于各支路电流之和，所以，电路的总电流：I=I1+I2=1.5A+0.4A=1.9A；（2）当滑动变阻器R接入电路的电阻R3为20Ω时，通过两电阻的电流：I1===1.5A，I3===0.6A，则电路的总电流：I′=I1+I3=1.5A+0.6A=2.1A．答：（1）当滑动变阻器R接入电路的电阻R2为30Ω时，通过电阻R1的电流为1.5A，电路的总电流为1.9A；（2）当滑动变阻器R接入电路的电阻R3为20Ω时，通过电阻R1的电流为1.5A，电路的总电流为2.1A．16．如图甲所示是大刚同学两手做俯卧撑时的示意图，他的身体可视为杠杆，如图乙所示，O点为支点，A点为重心，A点为重心，已知每只手所受的支持力大小为200N，求：（1）若每只手掌与水平地面的接触面积为100cm2，计算手掌对地面的压强；（2）该同学的质量．【考点】86：压强的大小及其计算；7T：杠杆的应用．【分析】（1）根据力的作用的相互性求出压力大小，然后利用压强公式求解压强；（2）知道动力臂、阻力臂和动力大小，利用杠杆的平衡条件求该同学的重力，然后利用G=mg求解质量．【解答】解：（1）每只手所受的支持力大小为200N，则该同学所受支持力为F=2×200N=400N，因为支持力与压力是一对相互作用力，所以该同学对地面的压力为：F压=F=400N，手掌对地面的压强：p===2×104Pa；（2）由杠杆平衡条件：F×L1=G×L2，即400N×1.5m=G×1m，解得该同学的重力：G=600N，则该同学的质量：m===60kg．答：（1）手掌对地面的压强为2×104Pa；（2）该同学的质量为60kg．17．小王同学自制了一只“热得快”，这只“热得快”是用一根电阻为48.4Ω的电阻丝制成，将它接在220V的家庭电路里使用．求：（1）该“热得快”5min内产生的热量；（2）为了安全．小王同学将一只工作指示灯与电阻串联使用，经测量电阻丝消耗的功率为原来功率的81%，求指示灯的电阻．【考点】JI：焦耳定律的计算公式及其应用；IH：欧姆定律的应用；J9：电功率与电压、电流的关系．【分析】（1）热得快属于纯电阻电路，根据Q=W=t计算电热丝产生的热量；（2）根据P=求出R的电功率，从而求出串联电路中R的电功率，根据功率求出电流和电压，利用欧定律求出知识灯的电阻．【解答】解：（1）热得快产生的热量：Q=W=t=×300s=3×105J；（2）热得快正常工作时的功率为：P===1000W，则测量电阻丝消耗的功率为为：P'=P×81%=1000W×81%=810W；根据P=I2R可知，此时电路中的电流为：I===A；电路的总电阻为：R'===53.8Ω；指示灯的电阻为：R指示灯=R'﹣R=53.8Ω﹣48.4Ω=5.4Ω．答：（1）该“热得快”5min内产生的热量为3×105J；（2）指示灯的电阻为5.4Ω．18．王慧同学利用所学知识，测量一件用合金制成的实心构件中铝所占比例．她首先用天平测出构件质量为374g，用量杯测出构件的体积是100cm3．已知合金由铝与钢两种材料合成，且铝的密度为2.7×103kg/m3，钢的密度为7.9×103kg/m3．如果构件的体积等于原来两种金属体积之和．求：（1）这种合金的平均密度；（2）这种合金中铝的质量占总质量的百分比．【考点】2J：空心、混合物质的密度计算．【分析】（1）已知合金构件的质量与体积，利用ρ=求解这种合金的平均密度；（2）根据合金中铝的质量加上钢的质量等于总质量，构件的体积等于原来两种金属体积之和，结合密度公式列出等式，联立求解铝的质量，然后计算这种合金中铝的质量占总质量的百分比．【解答】解：。

2017年内蒙古自治区呼和浩特市初中毕业、升学考试物理试题（满分70分，考试时间90分钟）一、选择题（本题包含10个小题，共22分，前8个小题为单选题，每题选对得2分，选错得0分，后2小题为多选题，全部选对得3分，选对但不全对得2分，有选错的得0分．）1．（2017内蒙古呼和浩特市，题号：1，分值:2分）诗词是我们中华文化的组成部分，其中与生活密切相关的一些诗词还包含着神奇的物理原理．《汉•乐府•长歌行》“青青园中葵，朝露待日晞”诗中，关于露的形成；《魏•曹丕•燕歌行》“秋风瑟瑟天气凉，草木摇落露为霜”诗中，关于霜的形成．下列判断中正确的（）A．前者是汽化放热，后者是凝华放热B．前者是凝华吸热，后者是升华吸热C．前者是液化放热，后者是凝华放热D．前者是液化吸热，后者是凝固放热【答案】C.【解析】露是空气中的水蒸气遇冷液化为液态的小水滴，附着在植被表面；霜是空气中的水蒸气遇冷凝华为固体的冰晶，附着在建筑物或植被表面。

露和霜的形成都是放热过程。

故选C。

【知识点】物态变化液化凝华2．（2017内蒙古呼和浩特市，题号：2，分值:2分）下列光现象中，属于光的直线传播的是（）A．海市蜃楼B．手影C．国家大剧院的倒影D．人看见地上的书【答案】B.【解析】海市蜃楼是光通过密度不均匀的空气发生偏折形成的，属于光的折射现象．故A不符合题意；手影是光照到手上不能继续沿原路向前传播，所以在手的前方出现了手的影子，是光的直线传播现象．故B符合题意；国家大剧院的倒影属于平面镜成像，是光的反射形成的．故C不符合题意；人看到地上的书，是光的反射现象．故D不符合题意．【知识点】光的直线传播光的反射光的折射3．（2017内蒙古呼和浩特市，题号：3，分值:2分）关于声现象，下列说法不正确的是（）A．声也是一种波，而且能够传递能量B．在空气中，只要物体振动，近旁的人就一定能够听到它的声音C．外科医生常利用超声波的振动除去人体内的结石D．在教室周围植树，是一种让学生免除噪声干扰很有效的方法【答案】B。

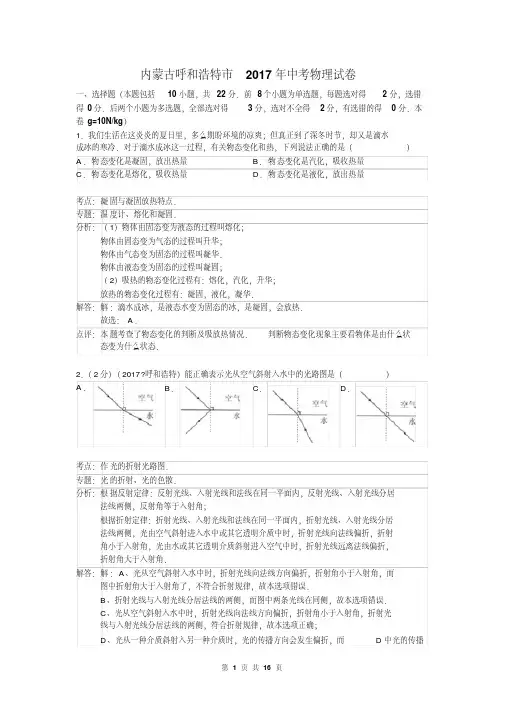

内蒙古呼和浩特市2017年中考物理试卷一、选择题（本题包括10小题，共22分．前8个小题为单选题，每题选对得2分，选错得0分．后两个小题为多选题，全部选对得3分，选对不全得2分，有选错的得0分．本卷g=10N/kg）1．我们生活在这炎炎的夏日里，多么期盼环境的凉爽；但真正到了深冬时节，却又是滴水成冰的寒冷．对于滴水成冰这一过程，有关物态变化和热，下列说法正确的是（）A．物态变化是凝固，放出热量B．物态变化是汽化，吸收热量C．物态变化是熔化，吸收热量D．物态变化是液化，放出热量考点：凝固与凝固放热特点．专题：温度计、熔化和凝固．分析：（1）物体由固态变为液态的过程叫熔化；物体由固态变为气态的过程叫升华；物体由气态变为固态的过程叫凝华．物体由液态变为固态的过程叫凝固；（2）吸热的物态变化过程有：熔化，汽化，升华；放热的物态变化过程有：凝固，液化，凝华．解答：解：滴水成冰，是液态水变为固态的冰，是凝固，会放热．故选：A．点评：本题考查了物态变化的判断及吸放热情况．判断物态变化现象主要看物体是由什么状态变为什么状态．2．（2分）（2017?呼和浩特）能正确表示光从空气斜射入水中的光路图是（）A．B．C．D．考点：作光的折射光路图．专题：光的折射、光的色散．分析：根据反射定律：反射光线、入射光线和法线在同一平面内，反射光线、入射光线分居法线两侧，反射角等于入射角；根据折射定律：折射光线、入射光线和法线在同一平面内，折射光线、入射光线分居法线两侧，光由空气斜射进入水中或其它透明介质中时，折射光线向法线偏折，折射角小于入射角，光由水或其它透明介质斜射进入空气中时，折射光线远离法线偏折，折射角大于入射角．解答：解：A、光从空气斜射入水中时，折射光线向法线方向偏折，折射角小于入射角，而图中折射角大于入射角了，不符合折射规律，故本选项错误．B、折射光线与入射光线分居法线的两侧，而图中两条光线在同侧，故本选项错误．C、光从空气斜射入水中时，折射光线向法线方向偏折，折射角小于入射角，折射光线与入射光线分居法线的两侧，符合折射规律，故本选项正确；D、光从一种介质斜射入另一种介质时，光的传播方向会发生偏折，而D中光的传播方向不变，故本选项错误．故选C．点评：在两种透明介质的界面上，反射和折射一般是同时发生的，反射与入射在同一种介质中，折射与入射在两种不同的介质中，反射与折射在法线的同一侧，注意会作图和识图．3．（2分）（2017?呼和浩特）下列说法中，正确的是（）A．电子定向移动的方向，规定为电流方向B．发电机是利用通电线圈在磁场中受力转动的原理制成的C．家庭电路中的开关应安装在用电器与零线之间D．安全用电原则之一是：不接触低压带电体，不靠近高压带电体考点：电流的方向；发电机的构造和原理；安全用电原则．专题：电流和电路；电与热、生活用电；电动机、磁生电．分析：自由电子的定向移动的反方向是电流的方向；通电导体在磁场中受到力的作用，进一步改进的实验说明通电线圈在磁场中受力可以转动，电动机是利用这一原理工作的；家庭电路中的开关应安装在用电器与火线之间；安全用电原则有：不接触低压带电体，不靠近高压带电体；不用湿手靠近带电体等．解答：解：A、规定自由电子的定向移动的反方向是电流的方向，故A错误；B、发电机是利用电磁感应现象原理制成的，电动机是利用通电线圈在磁场中受力转动原理制成的，故B错误；C、为用电安全，开关应该安装在火线上，并且与用电器串联；D、不接触低压带电体，不靠近高压带电体的做法符合安全用电原则，故D正确．故选：D．点评：本题考查电流的方向、发电机的原理及安全用电原则，学习中注意知识的积累．4．（2分）（2017?呼和浩特）关于声现象，下列说法不正确的是（）A．声音是由物体的振动产生的B．声音不可以在真空中传播C．声源振动的频率越高，音调越高D．音调越高，说明声源振动的幅度越大考点：声音的产生；声音的传播条件；频率及音调的关系．专题：声现象．分析：①声音是由物体的振动产生的，一切发声体都在振动；②声音传播需要介质，声音传播的速度与介质种类和温度有关，真空不能传声；③音调是指声音的高低，由频率决定，响度是指声音的强弱，与振幅有关；解答：解：A、声音是由物体振动产生的，振动停止，发声也就停止．故A叙述正确；B、声音传播需要介质，真空不能传声．故B叙述正确；C、声源振动的频率越高，音调越高．故C叙述正确；D、声音的强弱叫响度，声源振动的幅度越大，响度越大，故D叙述错误．故选D．点评：此题考查了声音的产生和传播条件、响度与音调的区别等知识，是一道声学知识的综合题．5．（2分）（2017?呼和浩特）小明同学骑自行车沿新华大街自西向东运动，看到两面的高楼不断向西运动．能正确说明高楼向西运动，是以下面哪个物体为参照物的（）A．小明同学的自行车B．对面驶来的公共汽车C．新华大街D．天上飞过的小鸟考点：参照物及其选择．专题：长度、时间、速度．分析：研究物体的运动情况时，首先要选取一个物体作为标准，这个被选作标准的物体叫做参照物；研究对象的运动情况是怎样的，就看它与参照物的相对位置是否变化．解答：解：A、以小明同学的自行车为参照物，路两面的高楼与自行车的位置发生了变化，路两面的高楼是向西运动的，故A正确；B、对面驶来的公共汽车是向西运动的，以公共汽车为参照物，路两面的高楼与公共汽车的位置发生了变化，路两面的高楼是向东运动的，故B错误；C、以新华大街为参照物，路两面的高楼和新华大街的位置没有发生变化，路两面的高楼是静止的，故C错误；D、以天上飞过的小鸟为参照物，路两面的高楼和天上飞过的小鸟的位置发生了变化，由于天上飞过的小鸟的方向不确定，所以路两面的高楼运动的方向是不确定的，故D 错误．故选：A．点评：根据物体的运动状态判断谁是参照物时，关键是看物体与参照物之间有没有位置的变化．6．（2分）（2017?呼和浩特）如图所示，物体在20N的水平拉力F作用下沿水平地面向右以3m/s的速度匀速运动了10m．撤去水平拉力后，该物体又向前运动了 1.5m后停了下来．则（）A．物体受到的重力和它对地面的压力是一对作用力和反作用力B．撤去拉力后，物体慢慢停止运动，说明惯性与速度有关C．物体匀速运动时拉力与它受到的摩擦力是一对平衡力D．撤去拉力后，物体慢慢停止运动，说明力是维持物体运动的原因考点：力作用的相互性；惯性；平衡力的辨别；力与运动的关系．专题：运动和力．分析：力是物体对物体的作用，物体间力的作用是相互的．力不是维持物体运动的原因，但要改变物体的运动状态必须要有力的作用．物体受到的合外力的方向与物体的加速度的方向相同，与物体的速度的方向无关；停止用力，运动物体不一定就会停止下来，而是由于惯性还可能继续运动一段距离；物体匀速运动时拉力与它受到的摩擦力大小相等，方向相反，作用在同一物体上，故是平衡力．解答：解：A、重力是地球对物体施加的力，压力是物体对地面施加的力，两个物体间相互的作用力，故A错误；B、撤去拉力后，物体由于惯性而继续向前运动，惯性大小与物体的质量有关，与速度大小无关，故B错误；C、物体匀速运动时拉力与它受到的摩擦力大小相等，方向相反，作用在同一物体上，故是平衡力，故C正确；D、撤去拉力后，物体受到摩擦力慢慢停止运动，说明力是改变物体的运动状态的原因，物体的运动不需要力来维持，故D错误．故选：C．点评：本题重点掌握平衡力与作用力和反作用力的相同和不同，注意等大反向作用在两个物体上的不一定是作用力和反作用力，记住平衡力的特征是两个力的作用效果能够相互抵消．7．（2分）（2017?呼和浩特）判断电流通过导体产生的热量，下面公式选用正确的是（）A．U It B．I2RtC．D．前面三个都可以（）t考点：焦耳定律的计算公式及其应用．专题：应用题；电与热、生活用电．分析：根据焦耳定律的内容、公式分析答题；电热器是利用电流的热效应来工作的．解答：解：当电流通过导体做的功（电功）全部用来产生热量（电热），则有W=Q，可用计算电功的公式来计算Q．但是不管在什么情况下，电流通过导体产生的热量都可以用这个公式：Q=I2Rt，即焦耳定律来计算；故选B．点评：本题是一道基础题，难度不大，熟练掌握基础知识即可正确答题．8．（2分）（2017?呼和浩特）如图所示，两木块自左向右运动，现用高速摄影机在同一底片上多次曝光，记录下木块每次曝光时的位置．已知连续两次曝光的时间间隔是相等的．两木块运动情况在v﹣t图象中描述正确的是（）A．B．C．D．考点：速度公式及其应用．专题：应用题；长度、时间、速度．分析：解答本题要看清图示的意义，中间的刻线相当于刻度尺或坐标系，显示物体在不同时刻的位置，对比相同时间内的位移会发现物体的运动规律：下面的物体匀速运动，上面的物体匀加速运动．由于曝光时间是相同的，设刻度尺的每小格尺寸为s和曝光时间为t，依据匀速或匀变速运动的规律就可求出物体运动的速度关系．其中利用了匀变速运动某段时间的平均速度等于中间时刻的瞬时速度的推论．解答：解：设刻度尺的每小格尺寸为s和曝光时间为t，下面的物体做匀速直线运动，运动的速度v=．上面木块在相等时间内的位移差是恒量，知上面木块做匀加速直线运动，匀变速运动某段时间的平均速度等于中间时刻的瞬时速度，知t3时刻上面木块的速度v3=．t4时刻上面木块的速度v4=，则在时刻t3和时刻t4之间某瞬时两木块速度相同．故A正确，B、C、D错误．故选：A．点评：对于匀变速规律的考察是很灵活的，学生要善于在新情境中抽象出物理模型．难点在于匀变速直线运动的瞬时速度的求解方法的选择，利用一段时间的平均速度等于中间时刻的瞬时速度的推论是最简单的．9．（3分）（2017?呼和浩特）如图所示，一名运动员投掷铅球的过程示意图．铅球在b点离手，c点是铅球运动的最高点，不计空气阻力．在a到d的整个过程中，下列说法正确的是（）A．只有在a到b的过程中，运动员对铅球做了功B．在b到d的过程中，铅球的机械能先增加后减少C．在c到d的过程中，铅球的重力势能减少D．在a到d的过程中，铅球的运动状态在不断的变化考点：力是否做功的判断；动能和势能的大小变化．专题：应用题；功、功率、机械效率；机械能及其转化．分析：（1）此题要依据做功的两个条件（一是物体要受力的作用，二是物体要在力的方向上通过一定的距离），看在不同阶段是否具备这两个条件，若具备就做功，否则不做功；（2）影响动能的影响因素是物体的质量和物体运动的速度，影响重力势能的因素是物体的质量和物体的高度，其中动能和势能统称为机械能．（3）运动状态改变包括运动快慢的改变和运动方向的改变．解答：解：A、在a到b的过程中，运动员对铅球有一个推力的作用且铅球在推力作用下移动了一段距离，所以在这个阶段，运动员对铅球做了功；铅球离开手，由于惯性继续运动，所以手就不做功了，故A正确；。

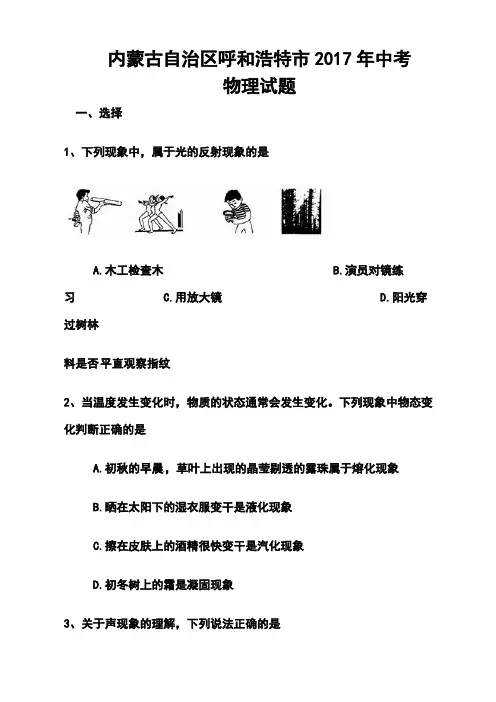

内蒙古自治区呼和浩特市2017年中考物理试题一、选择1、下列现象中，属于光的反射现象的是A.木工检查木B.演员对镜练习 C.用放大镜 D.阳光穿过树林料是否平直观察指纹2、当温度发生变化时，物质的状态通常会发生变化。

下列现象中物态变化判断正确的是A.初秋的早晨，草叶上出现的晶莹剔透的露珠属于熔化现象B.晒在太阳下的湿衣服变干是液化现象C.擦在皮肤上的酒精很快变干是汽化现象D.初冬树上的霜是凝固现象3、关于声现象的理解，下列说法正确的是A.使用MP3时，调节音量旋钮是为了改变声音的音调B.“女高音”歌唱时比“男高音”响度大C.钢琴发声是由于琴弦振动产生的D.声音在空气中的传播速度为3×108 m/s4、关于“电与磁”，下列描述正确的是A.电磁波可以在真空中传播B.磁场的方向总是从N极指向S极C.电动机的发明，实现了机械能向电能的转化D.地球磁场的北极在地理北极附近5、小椿同学设计了一种照明电路，其设计要求是：用两个开关控制一盏灯，两个开关同时闭合灯才能发光，只闭合其中任意一个开关，灯都不能发光。

下面四幅电路图中，既符合上述要求，又符合安全用电要求的是A BC D6、小玉同学在探究“同种物质的质量与体积的关系”的实验中，测出几组数据，根据这些数据绘出图象。

如图所示四幅图象中，能正确反映“质量与体积关系”的图象是A B C D7、学习物理需要特别细心，一不小心就易出错，下列关系出了错误的是A.1m/s = 3.6 km/hB.1Pa =1N/m2 C.1 W = 1 J·s D.1L = 1×103cm38、由欧姆定律公式可知A.同一导体两端的电压跟通过导体的电流成反比B.导体两端的电压为零时，因为没有电流通过，所以导体电阻为零C.导体中的电流越大，导体的电阻就越小D.导体电阻的大小，可以用它两端的电压与通过它的电流的比值来表示9、下列判断正确的是A.在探究“动能大小与什么因素有关”的实验中，先研究质量一定时，动能与速度的关系，研究问题的方法是“控制变量法”B.同步卫星相对于地球上的建筑物是静止的C.如果两个力大小相等、方向相反、作用在一条直线上，这两个力就彼此平衡D.惯性是物体的固有属性，一切物体都有惯性10、如图所示，闭合开关，滑动变阻器滑片P从中点向右滑动的过程中，下列判断正确的是A.电流表示数变小B.电压表示数不变C.滑动变阻器的功率变小D.定值电阻R1的功率变小11、小杨同学在探究“冰熔化时温度的变化规律”时，画出了冰熔化时温度随时间变化的图象，如图甲所示。

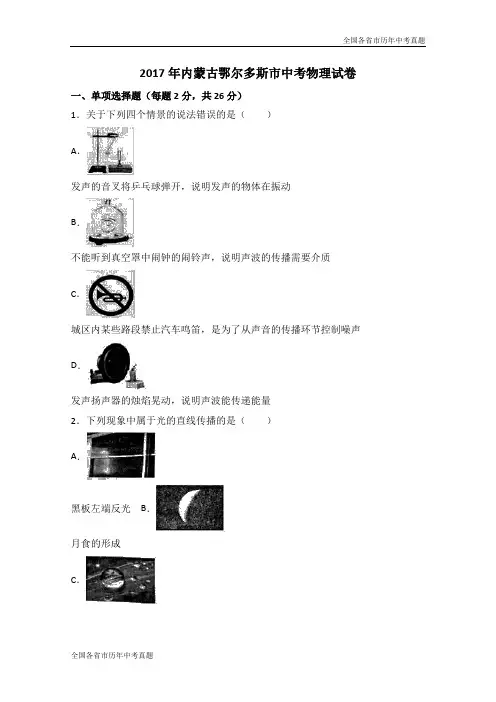

2017年内蒙古鄂尔多斯市中考物理试卷一、单项选择题（每题2分，共26分）1．关于下列四个情景的说法错误的是（）A．发声的音叉将乒乓球弹开，说明发声的物体在振动B．不能听到真空罩中闹钟的闹铃声，说明声波的传播需要介质C．城区内某些路段禁止汽车鸣笛，是为了从声音的传播环节控制噪声D．发声扬声器的烛焰晃动，说明声波能传递能量2．下列现象中属于光的直线传播的是（）A．黑板左端反光B．月食的形成C．叶子经露珠成放大的像D．雨后天空中出现彩虹3．下列关于家庭电路和用电安全的说法正确的是（）A．灯座的螺旋套应该接在火线上B．可以把用电器的三角插头改为两脚插头接在两孔插座上使用C．卫生间应该安装有防水盖的插电盒开关D．空气开关跳闸，一定是电路中出现了短路4．“五一”期间，小峰等多名同学组团坐中巴车去往外地旅游观光，在车上同学们歌声不断，沿途还时不时嗅到芳草的清香，下列有关说法正确的是（）A．中巴车的汽油机工作时，在压缩冲程中将内能转化为机械能B．小峰是个模仿秀，他模仿歌星唱歌主要是模仿歌星的音色C．小东是个“小曲库”，唱了很多歌曲，大家是通过响度分辨出不同歌曲的D．同学们闻到芳草的清香，说明分子间存在着斥力5．下列是教材中的几幅图，对图中所示的情景说法正确的是（）A．用橡胶棒将带电的验电器A和不带电的验电器B相连，会发现B金属薄张开B．显微镜物镜使被观察物体成放大实像，道理和投影仪镜头成像一样C．光纤通信是通过微波在光导纤维中的传播来传递信息的D．验钞机是利用紫光使荧光物质发光来识别钞票真伪的6．2017年5月5日，我国自主研发的C919商用大飞机在上海浦东机场首飞成功，如图，试乘人员拉着行李箱站在登机口准备登机，下列关于行李箱和客机的相关物理知识说法错误的是（）A．当行李箱处于倾斜状态且拉力竖直向上时，行李箱构成了一个省力杠杆B．客机所飞高空处的大气压强比海平面附近的大气压强小C．客机采用密度小的材料，可以减轻它的重力D．客机升空过程中，所受的浮力大于自身的重力7．我国新型反潜巡逻机尾的“棍子”叫做磁异探测器，它能将潜艇经过海域引起的磁场强弱变化转化为强弱变化的电流，从而发现潜艇的存在，下列图中的磁异探测器工作原理相同的是（）A． B．C．D．8．随着科技的进步，机器人正逐渐走进人们的生活，如图所示，人形机器人正在表演舞蹈，下列对其中涉及到的物理知识分析错误的是（）A．机器人鞋底上凹凸不平的花纹是为了增大摩擦力B．机器人鞋底较宽大可以减小压强C．机器人站立时受到的支持力和它对地面的压力是一对平衡力D．机器人跳起时，地面对它的支持力没有做功9．如图所示，AB和BC是由铝制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中，下列说法正确的是（）A．AB段的电阻小于BC段的电阻B．通电相同时间，AB段消耗的电能大于BC段消耗的电能C．这两段金属导体中的电流是由正电荷定向移动形成的D．若将AB段材料换成铜，其他条件不变，这两段导体的总电阻将变大10．2016年里约奥运会上，我国运动员奋力拼搏，为国争光，在下列体育比赛中，有关运动和力的说法正确的是（）A．头球攻门，球受到惯性的作用奔向球门B．用力拉弓，弓弯曲得很厉害，说明力可以改变物体的运动状态C．用力向后划水，皮划艇才能前进，说明水对皮划艇的力大于皮划艇对水的力D．电视转播百米赛时，感觉运动员跑得很快，是因为跑道相对屏幕后退得快11．小龙家上月初电能表示数为，电能表的部分参数及上月末的示数如图所示，表盘上“3200imp/（kW•h）”表示每消耗1kW•h的电能，指示灯闪烁3200次，下列选项正确的是（）A．小龙家上月消耗的电能为680kW•hB．小龙家同时使用的用电器总功率不可超过2200WC．指示灯闪烁的次数越多，电能表所在电路接入的用电器总功率越大D．断开其它用电器，只让阻值是100Ω的电热棒单独工作3min，指示灯闪烁64次，此时小龙家的实际电压是200V12．如图所示的电路中，R1、R2为定值电阻，电源电压不变，闭合开关S1、S2，两表均有示数，若闭合开关S1，断开开关S2，则（）A．电流表的示数变小，电压表与电流表示数之比变小B．电流表的示数变大，电压表与电流表示数之比变小C．电流表的示数变小，电压表与电流表示数之比不变D．电流表的示数变大，电压表与电流表示数之比变大13．如图甲所示，静止在水平面上的物块，受水平拉力F作用，F随时间t的变化关系如图乙所示，从t=0开始，小强每隔2s记录的物块位置和时刻如图丙所示．下列说法正确的是（）A．0﹣4s内，物块受到的摩擦力为8NB．8﹣10s内，物块受到的摩擦力为12NC．若14s时撤去F，物块将做匀速直线运动D．t=10s时，物块的速度一定小于6m/s二、填空题(每空1分，共8分)14．近几年我市蔬菜价格逐年攀升，但种植蔬菜的大棚逐年减少，小刚想利用所学的知识对大棚进行节能改造，查询资料可知，本地区冬季太阳能集热管每平方米面积上平均每天可接收的太阳能是1.7×107J．用300m2集热管接收的太阳能代替煤，煤的热值是3×107J/kg，平均一个星期可节约煤t（煤完全燃烧）．太阳能为（选填“一次能源”或“二次能源”）15．如图，用40N的力向下拉绳子，使物体在5s内匀速上升0.3m，滑轮组的机械效率为80%，则物体的重力为N，拉力的功率为W，动滑轮的重力为N．（不计摩擦和绳重）16．如图，电源电压保持不变，电阻R1=1Ω、R2=2Ω．当S1、S2都断开时，电流表的示数为2A，若通电30s，电路中消耗的总电能为J；当S1、S2由都断开变为都闭合时，电流表的示数变化了1.5A，则电阻R3=Ω，此时电路的总功率为W．三、作图与实验探究题（共22分）17．请画出图中人眼通过平面镜M看到桌子底下橡皮S的光路．18．观光缆车沿水平轨道做匀速直线运动如图，画出车中物体A的受力示意图．19．小芳同学利用如图甲所示的装置来探究“水的沸腾”的实验．（1）小芳同学观察了水在加热过程中，温度随时间的变化情况，并记录了有关数据，如下表：时间/min012345678…温度/℃909294969797.5989898…分析表中数据可知，沸腾前水温变化快慢的特点是．（2）图乙中，（选填“a”或“b”）是水沸腾时的情景，气泡里的主要成份是．（选填正确选项前的字母）A．氧气B．水蒸气C．二氧化碳（3）加热时，烧杯上方会出现“白气”，下列现象与“白气”形成过程不同的是．（选填正确选项前的字母）A．深秋的清晨河面上出现的“白气”B．雨过天晴后形成的大雾C．湿衣服晾晒时形成的水蒸气D．煮饭时形成的“雾气”20．小雯用自制的水凸透镜（当向水凸透镜里注水时焦距变小，抽水时焦距变大）来探究“凸透镜成像规律”．（1）如图甲所示，让一束平行于主光轴的光射向水凸透镜，在光屏上出现一个最小最亮的光斑，则此水凸透镜的焦距为cm（2）小雯将蜡烛、水凸透镜和光屏调整至图乙所示的位置时，光屏上出现清晰的烛焰像，此像的性质是倒立、的实像，小雯接着在蜡烛和光屏位置都不变的情况下，将水凸透镜移至光具座cm刻度处，再次得到清晰的烛焰像．然后，小雯利用注射器从水凸透镜中向外抽少许水，光屏上原来清晰的像变得模糊不清，小雯要想重新得到清晰的烛焰像，在蜡烛和水凸透镜的位置都不变的情况下，应将光屏向（选填“远离”或“靠近”）水凸透镜的方向移动．21．小夏同学子啊体育活动中，从铅球下落陷入沙坑的深度情况受到启发，并产生了如下猜想．猜想一：物体的重力势能与物体的质量有关猜想二：物体的重力势能与物体的下落高度有关猜想三：物体的重力势能与物体的运动路径有关为此小夏设计了如图所示的实验：用大小、形状相同的A、B、C、D四个铅球分别从距离沙表面某高度处静止释放，其中D球从光滑弯曲管道上端静止滑入，最后从管道下端竖直落下（球在光滑管道中运动的能量损失不计）．实验数据如下表：实验序号铅球代号铅球质量/g下落高度/m陷入沙中的深度/m①A2000.50.1②B4000.50.25③C20010.2④D20010.2（1）本实验中，采用的研究问题的方法是．（写出一种方法即可）（2）本实验中，铅球的重力势能大小是通过来反映的．（3）为验证猜想二，应比较（填实验序号），得到的结论是：当物质量相同时，．（4）比较③④，得到的结论是．（5）经进一步实验和分析，小夏大胆给出重力势能（E p）的表达式“E p=mgh”，并去办公室询问了老师，得以证实，小夏高兴不已，回到教室后，根据学过的知识又算出了各小球落到沙表面的动能，其中B球的动能为J．（忽略空气阻力，g=10N/kg）22．小亮在探究“电流和电阻的关系”的实验中，用到了如下器材：两节干电池、滑动变阻器、电流表、电压表、开关、定值电阻R（5Ω、10Ω、15Ω、20Ω、25Ω）、导线若干，小亮在实验时连接的电路如图甲所示．（1）请用笔画线代替导线，将图甲中的实物连接完整．（2）本实验中滑动变阻器起到保护电路元件安全和的作用．（3）小亮连好电路后继续操作，请将以下步骤按正确顺序排列．（填选项前字母）A．断开开关，换接其他定值电阻，继续实验B．将滑动变阻器的滑片P置于阻值最大的位置，闭合开关C．记下电流表示数D．调节滑动变阻器，使电压表示数保持某值不变（4）根据多次测量数据，描绘出电流随电阻变化的曲线如图乙所示，由此得出的结论是．（5）由图象可知，定值电阻两端的电压为V．（6）在本实验中，既要维持上述电压表的示数不变，又不能改变上述电流表的量程，（选填“能”或“不能”）接入4.5Ω的定值电阻进行实验．四、综合应用题（共14分）23．2017年5月30日，“蛟龙号”载人潜水器在世界最深的马里亚纳海沟进行了本年度的第4潜，当地时间7时03分开始下潜，10时21分抵达预定6700m深处，近距离在该深度处拍摄到了狮子鱼游弋的影像，获取到了基岩蚀变岩石、沉积物、103kg/m3，生物和近底海水样品，已知“蛟龙号”的总体积为84m3．（ρ海水=1.0×g=10N/kg）据此计算：（1）“蛟龙号”潜水器下潜的速度为多大？（结果保留两位小数）（2）“蛟龙号”潜水器未向水舱充水时的总质量为22t，并且漂浮于海面上，求此时它排开海水的体积是多少？欲使“蛟龙号”完全浸没，至少应向水舱中充多少吨海水？（3）狮子鱼头部上表面1×10﹣4m2的面积上受到的海水压力是多大？（4）若将获取到的岩石样品取一小块，用天平和量筒测出它的质量和体积如图所示，则该岩石的密度为多少千克每立方米？全国各省市历年中考真题24．图甲所示是某型号的浴室防雾镜，其背面粘贴有等大的电热膜，使用时镜面受热，水蒸气无法凝结其上，便于成像，该防雾镜的相关数据如表．镜子质量 1.2kg额定电压220V额定功率88W（1）求防雾镜正常工作时的电流．（2）经测试，在﹣5℃环境下工作500s使平面镜的平均温度升高了44℃，求电热膜给平面镜的加热效率．[玻璃的比热容为0.75×103J/（kg•℃）]（3）如图乙所示，小明给防雾镜电路连接了一个滑动变阻器R，能使电热膜的功率在原功率的25%～100%之间变化，以满足不同季节使用的需要．请求出R的最大阻值．全国各省市历年中考真题。

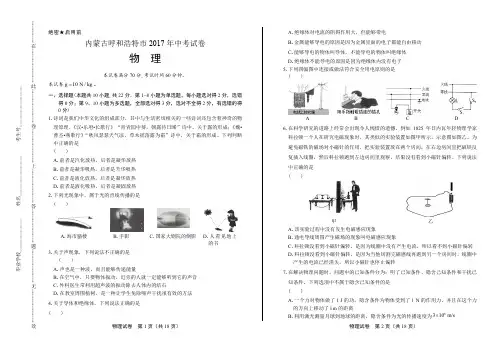

绝密★启用前内蒙古呼和浩特市2017年中考试卷物理本试卷满分70分,考试时间60分钟。

本试卷10 N/kgg=。

一、选择题(本题共10小题,共22分。

第1~8小题为单选题，每小题选对得2分，选错得0分；第9、10小题为多选题，全部选对得3分，选对不全得2分，有选错的得0分)1.诗词是我们中华文化的组成部分，其中与生活密切相关的一些诗词还包含着神奇的物理原理。

《汉•乐府•长歌行》“青青园中葵，朝露待日晞”诗中，关于露的形成；《魏•曹丕•燕歌行》“秋风瑟瑟天气凉，草木摇落露为霜”诗中，关于霜的形成。

下列判断中正确的是( )A.前者是汽化放热，后者是凝华放热B.前者是凝华吸热，后者是升华吸热C.前者是液化放热，后者是凝华放热D.前者是液化吸热，后者是凝固放热2.下列光现象中，属于光的直线传播的是( )A.海市蜃楼B.手影C.国家大剧院的倒影D.人看见地上的书3.关于声现象，下列说法不正确的是( )A.声也是一种波，而且能够传递能量B.在空气中，只要物体振动，近旁的人就一定能够听到它的声音C.外科医生常利用超声波的振动除去人体内的结石D.在教室周围植树，是一种让学生免除噪声干扰很有效的方法4.关于导体和绝缘体，下列说法正确的是( )A.绝缘体对电流的阻碍作用大，但能够带电B.金属能够导电的原因是因为金属里面的电子都能自由移动C.能够导电的物体叫导体，不能导电的物体叫绝缘体D.绝缘体不能导电的原因是因为绝缘体内没有电子5.下列四幅图中连接或做法符合安全用电原则的是( )A B C D6.在科学研究的道路上经常会出现令人惋惜的遗憾。

例如1825年日内瓦年轻物理学家科拉顿一个人在研究电磁现象时，其类似的实验装置如图甲所示，示意图如图乙。

为避免磁铁的磁场对小磁针的作用，把实验装置放在两个房间。

在右边房间里把磁铁反复插入线圈，然后科拉顿跑到左边房间里观察，结果没有看到小磁针偏转。

下列说法中正确的是( )甲乙A.该实验过程中没有发生电磁感应现象B.通电导线周围产生磁场的现象叫电磁感应现象C.科拉顿没看到小磁针偏转，是因为线圈中没有产生电流，所以看不到小磁针偏转D.科拉顿没看到小磁针偏转，是因为当他切割完磁感线再跑到另一个房间时，线圈中产生的电流已经消失，所以小磁针也停止偏转7.在解决物理问题时，问题中的已知条件分为：明了已知条件、隐含己知条件和干扰已知条件。

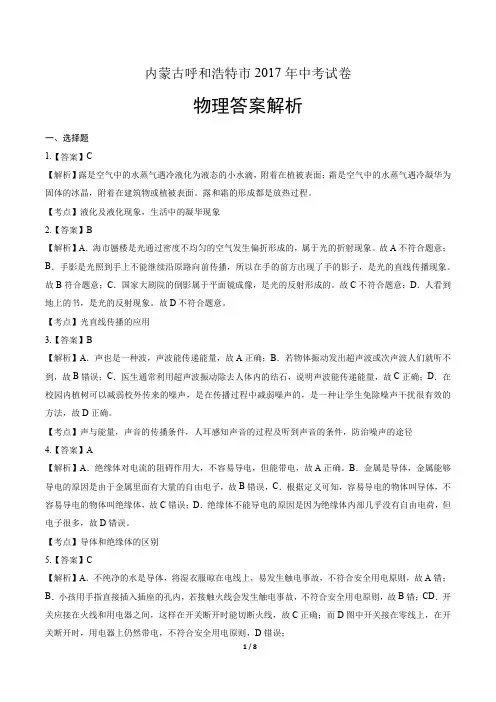

内蒙古呼和浩特市2017年中考试卷物理答案解析一、选择题1.【答案】C【解析】露是空气中的水蒸气遇冷液化为液态的小水滴，附着在植被表面；霜是空气中的水蒸气遇冷凝华为固体的冰晶，附着在建筑物或植被表面。

露和霜的形成都是放热过程。

【考点】液化及液化现象，生活中的凝华现象2.【答案】B【解析】A．海市蜃楼是光通过密度不均匀的空气发生偏折形成的，属于光的折射现象。

故A不符合题意；B．手影是光照到手上不能继续沿原路向前传播，所以在手的前方出现了手的影子，是光的直线传播现象。

故B符合题意；C．国家大剧院的倒影属于平面镜成像，是光的反射形成的。

故C不符合题意；D．人看到地上的书，是光的反射现象。

故D不符合题意。

【考点】光直线传播的应用3.【答案】B【解析】A．声也是一种波，声波能传递能量，故A正确；B．若物体振动发出超声波或次声波人们就听不到，故B错误；C．医生通常利用超声波振动除去人体内的结石，说明声波能传递能量，故C正确；D．在校园内植树可以减弱校外传来的噪声，是在传播过程中减弱噪声的，是一种让学生免除噪声干扰很有效的方法，故D正确。

【考点】声与能量，声音的传播条件，人耳感知声音的过程及听到声音的条件，防治噪声的途径4.【答案】A【解析】A．绝缘体对电流的阻碍作用大，不容易导电，但能带电，故A正确。

B．金属是导体，金属能够导电的原因是由于金属里面有大量的自由电子，故B错误，C．根据定义可知，容易导电的物体叫导体，不容易导电的物体叫绝缘体，故C错误；D．绝缘体不能导电的原因是因为绝缘体内部几乎没有自由电荷，但电子很多，故D错误。

【考点】导体和绝缘体的区别5.【答案】C【解析】A．不纯净的水是导体，将湿衣服晾在电线上，易发生触电事故，不符合安全用电原则，故A错；B．小孩用手指直接插入插座的孔内，若接触火线会发生触电事故，不符合安全用电原则，故B错；CD．开关应接在火线和用电器之间，这样在开关断开时能切断火线，故C正确；而D图中开关接在零线上，在开关断开时，用电器上仍然带电，不符合安全用电原则，D错误；（3）投影仪【解析】（1）当光屏移至刻度尺80.0cm处时，此时物距为25.0cm，像距也为25.0cm，此时物距等于像距，都等于二倍焦距，在光屏上观测到等大倒立的实像，则焦距为12.5cm。

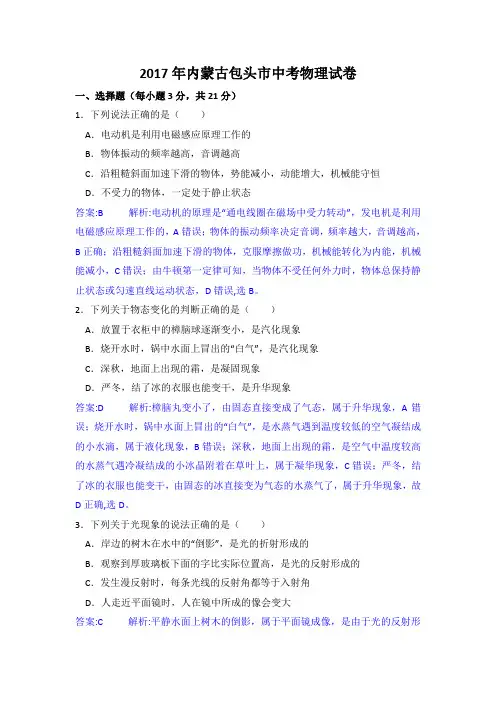

2017年内蒙古包头市中考物理试卷一、选择题（每小题3分，共21分）1．下列说法正确的是（）A．电动机是利用电磁感应原理工作的B．物体振动的频率越高，音调越高C．沿粗糙斜面加速下滑的物体，势能减小，动能增大，机械能守恒D．不受力的物体，一定处于静止状态答案:B 解析:电动机的原理是“通电线圈在磁场中受力转动”，发电机是利用电磁感应原理工作的，A错误；物体的振动频率决定音调，频率越大，音调越高，B正确；沿粗糙斜面加速下滑的物体，克服摩擦做功，机械能转化为内能，机械能减小，C错误；由牛顿第一定律可知，当物体不受任何外力时，物体总保持静止状态或匀速直线运动状态，D错误,选B。

2．下列关于物态变化的判断正确的是（）A．放置于衣柜中的樟脑球逐渐变小，是汽化现象B．烧开水时，锅中水面上冒出的“白气”，是汽化现象C．深秋，地面上出现的霜，是凝固现象D．严冬，结了冰的衣服也能变干，是升华现象答案:D 解析:樟脑丸变小了，由固态直接变成了气态，属于升华现象，A错误；烧开水时，锅中水面上冒出的“白气”，是水蒸气遇到温度较低的空气凝结成的小水滴，属于液化现象，B错误；深秋，地面上出现的霜，是空气中温度较高的水蒸气遇冷凝结成的小冰晶附着在草叶上，属于凝华现象，C错误；严冬，结了冰的衣服也能变干，由固态的冰直接变为气态的水蒸气了，属于升华现象，故D正确,选D。

3．下列关于光现象的说法正确的是（）A．岸边的树木在水中的“倒影”，是光的折射形成的B．观察到厚玻璃板下面的字比实际位置高，是光的反射形成的C．发生漫反射时，每条光线的反射角都等于入射角D．人走近平面镜时，人在镜中所成的像会变大答案:C 解析:平静水面上树木的倒影，属于平面镜成像，是由于光的反射形成的，A错误；观察到厚玻璃板下面的字比实际位置高，是由于光的两次折射形成的，B错误；发生漫反射时，每条光线都遵守光的反射定律，所以每条光线的反射角都等于入射角，C正确；人走近平面镜时，人在镜中所成的像的大小不变,D 错误,选C。

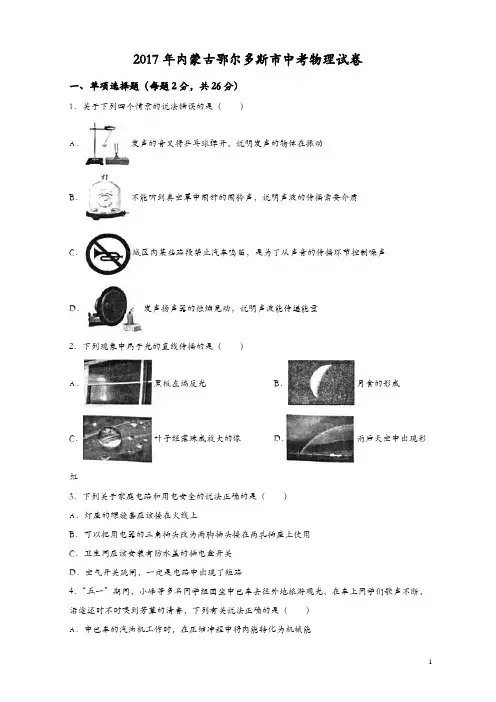

2017年内蒙古鄂尔多斯市中考物理试卷一、单项选择题（每题2分，共26分）1．关于下列四个情景的说法错误的是（）A．发声的音叉将乒乓球弹开，说明发声的物体在振动B．不能听到真空罩中闹钟的闹铃声，说明声波的传播需要介质C．城区内某些路段禁止汽车鸣笛，是为了从声音的传播环节控制噪声D．发声扬声器的烛焰晃动，说明声波能传递能量2．下列现象中属于光的直线传播的是（）A．黑板左端反光B．月食的形成C．叶子经露珠成放大的像D．雨后天空中出现彩虹3．下列关于家庭电路和用电安全的说法正确的是（）A．灯座的螺旋套应该接在火线上B．可以把用电器的三角插头改为两脚插头接在两孔插座上使用C．卫生间应该安装有防水盖的插电盒开关D．空气开关跳闸，一定是电路中出现了短路4．“五一”期间，小峰等多名同学组团坐中巴车去往外地旅游观光，在车上同学们歌声不断，沿途还时不时嗅到芳草的清香，下列有关说法正确的是（）A．中巴车的汽油机工作时，在压缩冲程中将内能转化为机械能B．小峰是个模仿秀，他模仿歌星唱歌主要是模仿歌星的音色C．小东是个“小曲库”，唱了很多歌曲，大家是通过响度分辨出不同歌曲的D．同学们闻到芳草的清香，说明分子间存在着斥力5．下列是教材中的几幅图，对图中所示的情景说法正确的是（）A．用橡胶棒将带电的验电器A和不带电的验电器B相连，会发现B金属薄张开B．显微镜物镜使被观察物体成放大实像，道理和投影仪镜头成像一样C．光纤通信是通过微波在光导纤维中的传播传递信息的D．验钞机是利用紫光使荧光物质发光识别钞票真伪的6．2017年5月5日，我国自主研发的C919商用大飞机在上海浦东机场首飞成功，如图，试乘人员拉着行李箱站在登机口准备登机，下列关于行李箱和客机的相关物理知识说法错误的是（）A．当行李箱处于倾斜状态且拉力竖直向上时，行李箱构成了一个省力杠杆B．客机所飞高空处的大气压强比海平面附近的大气压强小C．客机采用密度小的材料，可以减轻它的重力D．客机升空过程中，所受的浮力大于自身的重力7．我国新型反潜巡逻机尾的“棍子”叫做磁异探测器，它能将潜艇经过海域引起的磁场强弱变化转化为强弱变化的电流，从而发现潜艇的存在，下列图中的磁异探测器工作原理相同的是（）A．B．C．D．8．随着科技的进步，机器人正逐渐走进人们的生活，如图所示，人形机器人正在表演舞蹈，下列对其中涉及到的物理知识分析错误的是（）A．机器人鞋底上凹凸不平的花纹是为了增大摩擦力B．机器人鞋底较宽大可以减小压强C．机器人站立时受到的支持力和它对地面的压力是一对平衡力D．机器人跳起时，地面对它的支持力没有做功9．如图所示，AB和BC是由铝制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中，下列说法正确的是（）A．AB段的电阻小于BC段的电阻B．通电相同时间，AB段消耗的电能大于BC段消耗的电能C．这两段金属导体中的电流是由正电荷定向移动形成的D．若将AB段材料换成铜，其他条件不变，这两段导体的总电阻将变大10．2016年里约奥运会上，我国运动员奋力拼搏，为国争光，在下列体育比赛中，有关运动和力的说法正确的是（）A．头球攻门，球受到惯性的作用奔向球门B．用力拉弓，弓弯曲得很厉害，说明力可以改变物体的运动状态C．用力向后划水，皮划艇才能前进，说明水对皮划艇的力大于皮划艇对水的力D．电视转播百米赛时，感觉运动员跑得很快，是因为跑道相对屏幕后退得快11．小龙家上月初电能表示数为，电能表的部分参数及上月末的示数如图所示，表盘上“3200imp/（W•h）”表示每消耗1W•h的电能，指示灯闪烁3200次，下列选项正确的是（）A．小龙家上月消耗的电能为680W•hB．小龙家同时使用的用电器总功率不可超过2200WC．指示灯闪烁的次数越多，电能表所在电路接入的用电器总功率越大D．断开其它用电器，只让阻值是100Ω的电热棒单独工作3min，指示灯闪烁64次，此时小龙家的实际电压是200V12．如图所示的电路中，R1、R2为定值电阻，电电压不变，闭合开关S1、S2，两表均有示数，若闭合开关S1，断开开关S2，则（）A．电流表的示数变小，电压表与电流表示数之比变小B．电流表的示数变大，电压表与电流表示数之比变小C．电流表的示数变小，电压表与电流表示数之比不变D．电流表的示数变大，电压表与电流表示数之比变大13．如图甲所示，静止在水平面上的物块，受水平拉力F作用，F随时间t的变化关系如图乙所示，从t=0开始，小强每隔2s记录的物块位置和时刻如图丙所示．下列说法正确的是（）A．0﹣4s内，物块受到的摩擦力为8NB．8﹣10s内，物块受到的摩擦力为12NC．若14s时撤去F，物块将做匀速直线运动D．t=10s时，物块的速度一定小于6m/s二、填空题(每空1分，共8分)14．近几年我市蔬菜价格逐年攀升，但种植蔬菜的大棚逐年减少，小刚想利用所学的知识对大棚进行节能改造，查询资料可知，本地区冬季太阳能集热管每平方米面积上平均每天可接收的太阳能是1.7×107J．用300m2集热管接收的太阳能代替煤，煤的热值是3×107J/g，平均一个星期可节约煤t（煤完全燃烧）．太阳能为（选填“一次能”或“二次能”）15．如图，用40N的力向下拉绳子，使物体在5s内匀速上升0.3m，滑轮组的机械效率为80%，则物体的重力为N，拉力的功率为W，动滑轮的重力为N．（不计摩擦和绳重）16．如图，电电压保持不变，电阻R1=1Ω、R2=2Ω．当S1、S2都断开时，电流表的示数为2A，若通电30s，电路中消耗的总电能为J；当S1、S2由都断开变为都闭合时，电流表的示数变化了1.5A，则电阻R3= Ω，此时电路的总功率为W．三、作图与实验探究题（共22分）17．请画出图中人眼通过平面镜M看到桌子底下橡皮S的光路．18．观光缆车沿水平轨道做匀速直线运动如图，画出车中物体A的受力示意图．19．小芳同学利用如图甲所示的装置探究“水的沸腾”的实验．（1）小芳同学观察了水在加热过程中，温度随时间的变化情况，并记录了有关数据，如下表：分析表中数据可知，沸腾前水温变化快慢的特点是．（2）图乙中，（选填“a”或“b”）是水沸腾时的情景，气泡里的主要成份是．（选填正确选项前的字母）A．氧气B．水蒸气C．二氧化碳（3）加热时，烧杯上方会出现“白气”，下列现象与“白气”形成过程不同的是．（选填正确选项前的字母）A．深秋的清晨河面上出现的“白气”B．雨过天晴后形成的大雾C．湿衣服晾晒时形成的水蒸气D．煮饭时形成的“雾气”20．小雯用自制的水凸透镜（当向水凸透镜里注水时焦距变小，抽水时焦距变大）探究“凸透镜成像规律”．（1）如图甲所示，让一束平行于主光轴的光射向水凸透镜，在光屏上出现一个最小最亮的光斑，则此水凸透镜的焦距为cm（2）小雯将蜡烛、水凸透镜和光屏调整至图乙所示的位置时，光屏上出现清晰的烛焰像，此像的性质是倒立、的实像，小雯接着在蜡烛和光屏位置都不变的情况下，将水凸透镜移至光具座cm刻度处，再次得到清晰的烛焰像．然后，小雯利用注射器从水凸透镜中向外抽少许水，光屏上原清晰的像变得模糊不清，小雯要想重新得到清晰的烛焰像，在蜡烛和水凸透镜的位置都不变的情况下，应将光屏向（选填“远离”或“靠近”）水凸透镜的方向移动．21．小夏同学子啊体育活动中，从铅球下落陷入沙坑的深度情况受到启发，并产生了如下猜想．猜想一：物体的重力势能与物体的质量有关猜想二：物体的重力势能与物体的下落高度有关猜想三：物体的重力势能与物体的运动路径有关为此小夏设计了如图所示的实验：用大小、形状相同的A、B、C、D四个铅球分别从距离沙表面某高度处静止释放，其中D球从光滑弯曲管道上端静止滑入，最后从管道下端竖直落下（球在光滑管道中运动的能量损失不计）．实验数据如下表：（2）本实验中，铅球的重力势能大小是通过反映的．（3）为验证猜想二，应比较（填实验序号），得到的结论是：当物质量相同时，．（4）比较③④，得到的结论是．（5）经进一步实验和分析，小夏大胆给出重力势能（E p）的表达式“E p=mgh”，并去办公室询问了老师，得以证实，小夏高兴不已，回到教室后，根据学过的知识又算出了各小球落到沙表面的动能，其中B球的动能为J．（忽略空气阻力，g=10N/g）22．小亮在探究“电流和电阻的关系”的实验中，用到了如下器材：两节干电池、滑动变阻器、电流表、电压表、开关、定值电阻R（5Ω、10Ω、15Ω、20Ω、25Ω）、导线若干，小亮在实验时连接的电路如图甲所示．（1）请用笔画线代替导线，将图甲中的实物连接完整．（2）本实验中滑动变阻器起到保护电路元件安全和的作用．（3）小亮连好电路后继续操作，请将以下步骤按正确顺序排列．（填选项前字母）A．断开开关，换接其他定值电阻，继续实验B．将滑动变阻器的滑片P置于阻值最大的位置，闭合开关C．记下电流表示数D．调节滑动变阻器，使电压表示数保持某值不变（4）根据多次测量数据，描绘出电流随电阻变化的曲线如图乙所示，由此得出的结论是．（5）由图象可知，定值电阻两端的电压为V．（6）在本实验中，既要维持上述电压表的示数不变，又不能改变上述电流表的量程，（选填“能”或“不能”）接入4.5Ω的定值电阻进行实验．四、综合应用题（共14分）23．2017年5月30日，“蛟龙号”载人潜水器在世界最深的马里亚纳海沟进行了本年度的第4潜，当地时间7时03分开始下潜，10时21分抵达预定6700m深处，近距离在该深度处拍摄到了狮子鱼游弋的影像，获取到了基岩蚀变岩石、沉积物、生物和近底海水样品，已知“蛟龙号”的总体积为84m3．（ρ海水=1.0×103g/m3，g=10N/g）据此计算：（1）“蛟龙号”潜水器下潜的速度为多大？（结果保留两位小数）（2）“蛟龙号”潜水器未向水舱充水时的总质量为22t，并且漂浮于海面上，求此时它排开海水的体积是多少？欲使“蛟龙号”完全浸没，至少应向水舱中充多少吨海水？（3）狮子鱼头部上表面1×10﹣4m2的面积上受到的海水压力是多大？（4）若将获取到的岩石样品取一小块，用天平和量筒测出它的质量和体积如图所示，则该岩石的密度为多少千克每立方米？24．图甲所示是某型号的浴室防雾镜，其背面粘贴有等大的电热膜，使用时镜面受热，水蒸气无法凝结其上，便于成像，该防雾镜的相关数据如表．（1）求防雾镜正常工作时的电流．（2）经测试，在﹣5℃环境下工作500s使平面镜的平均温度升高了44℃，求电热膜给平面镜的加热效率．[玻璃的比热容为0.75×103J/（g•℃）]（3）如图乙所示，小明给防雾镜电路连接了一个滑动变阻器R，能使电热膜的功率在原功率的25%～100%之间变化，以满足不同季节使用的需要．请求出R的最大阻值．一、单项选择题（每题2分，共26分）1．关于下列四个情景的说法错误的是（）A．发声的音叉将乒乓球弹开，说明发声的物体在振动B．不能听到真空罩中闹钟的闹铃声，说明声波的传播需要介质C．城区内某些路段禁止汽车鸣笛，是为了从声音的传播环节控制噪声D．发声扬声器的烛焰晃动，说明声波能传递能量【答案】C【解析】【考点定位】声音的产生；声音的传播条件；防治噪声的途径；声与能量2．下列现象中属于光的直线传播的是（）A．黑板左端反光B．月食的形成C．叶子经露珠成放大的像D．雨后天空中出现彩虹【答案】B【解析】试题分析：黑板反光是因为黑板太光滑，光照到上面发生了镜面反射，故A错误；月食的形成是光沿直线传播形成的，故B正确；叶子经露珠成放大的像，是光的折射现象，故C错误；雨过天晴时，常在天空出现彩虹，这是太阳光通过悬浮在空气中细小的水珠折射而成的，白光经水珠折射以后，分成各种彩色光，这种现象叫做光的色散现象．所以说雨后的天空出现彩虹是由光的色散形成的，故D错误；故应选B。

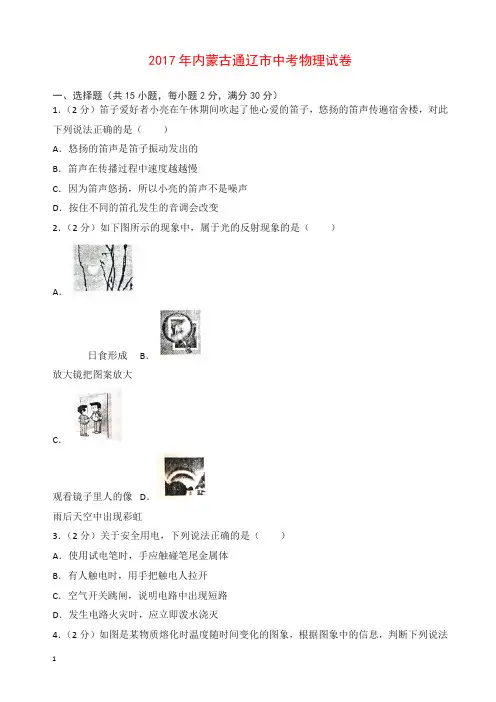

2017年内蒙古通辽市中考物理试卷一、选择题（共15小题，每小题2分，满分30分）1．（2分）笛子爱好者小亮在午休期间吹起了他心爱的笛子，悠扬的笛声传遍宿舍楼，对此下列说法正确的是（）A．悠扬的笛声是笛子振动发出的B．笛声在传播过程中速度越越慢C．因为笛声悠扬，所以小亮的笛声不是噪声D．按住不同的笛孔发生的音调会改变2．（2分）如下图所示的现象中，属于光的反射现象的是（）A．日食形成B．放大镜把图案放大C．观看镜子里人的像D．雨后天空中出现彩虹3．（2分）关于安全用电，下列说法正确的是（）A．使用试电笔时，手应触碰笔尾金属体B．有人触电时，用手把触电人拉开C．空气开关跳闸，说明电路中出现短路D．发生电路火灾时，应立即泼水浇灭4．（2分）如图是某物质熔化时温度随时间变化的图象，根据图象中的信息，判断下列说法正确的是（）A．该物质是非晶体B．该物质的熔点是62°CC．第10min时物质处于液态D．该物质液态时比热容比固态时大5．（2分）即将告别母校的你，认为校园生活中的物理量最符合实际的是（）A．运动会比赛中100m冠军的成绩约为8sB．教室电脑的功率约为1200WC．教室门高约为200cmD．上课时教室内的温度一般在45°C左右6．（2分）如图所示的环保型手电筒，筒内没有电池，使用时只要回摇晃手电筒，使永磁体在线圈中回运动，灯泡就能发光，下列几个实验与其原理相同的是（）A．B．C．D．7．（2分）近期流行一种“自拍神器”给旅行者自拍带了方便．如图所示，与直接拿手机自拍相比，利用自拍杆可以（）A．增大像距B．增大取景范围C．增大人像的大小 D．缩短景物到镜头距离8．（2分）如图是“长征六号”运载发射场景，它首次采用了我国最新研制的大推力液氧煤油发动机．下列说法正确的是（）A．煤油燃烧得越充分，其热值就越大B．燃气对火箭做功，燃气的内能会增加C．高温高压的燃气推动火箭升空把内能转化成机械能D．使用煤油作燃料，是因为它是可再生能9．（2分）家用电吹风工作时，可以单独吹冷风，也可以吹热风，但不能只发热不吹风，下列符合要求的电动机和电热丝连接方式的电路是（）A．B．C．D．10．（2分）下列是小亮同学在假期乘坐自家小汽车外出旅游时观察到的一些现象，请根据所学的物理知识做出了自己的判断，其中不正确的是（）A．看到车上窗帘外飘，是因为车外空气流速快压强小B．刹车时感到自己身体向前倾，是因为受到了惯性的作用C．向窗外看时感觉到路边树木向后退，是以乘坐的车为参照物D．刹车时车很快停下，主要是因为受到了摩擦力11．（2分）某实验小组分别用如图所示的甲乙两个滑轮组（每个滑轮重相同）匀速提起相同的重物，所用的拉力分别为F1和F2，机械效率分别为η1和η2，不计绳重及摩擦，下列说法正确的是（）A．F1＞F2，η1=η2B．F1＜F2，η1=η2C．F1＜F2，η1＞η2D．F1＞F2，η1＜η212．（2分）如图所示电路中，电电压保持不变，闭合开关S，当滑动变阻器的滑片P向右移动时，下列说法正确的是（）A．V1的示数变大，A的示数变小B．V2的示数变大，V1的示数变小C．V1与V2的示数差和A的示数的比值一定不变D．V1与V2的示数差和V2的示数的比值一定大于113．（2分）完全相同的两s辆汽车，在相同的路面上沿同一方向做匀速直线运动（不计空气阻力），其路程s随时间t变化的图象如图所示．下列说法正确的是（）A．t=3s时，甲、乙两车的速度v甲=v乙B．0～3s内，两车牵引力做功W甲＞W乙C．行驶过程中，两车的牵引力F甲＞F乙D．t=3s，甲乙两车行驶的路程s甲=s乙14．（2分）如图甲所示电路，电电压不变，R1是定值电阻，R2是滑动变阻器．闭合开关，将滑动变阻器滑片由一端移到另一端的过程中，电路中电流表示数和电压表示数的关系如图乙所示，则下列说法正确的是（）A．电电压是4.5VB．定值电阻的阻值是10ΩC．定值变阻的最小功率为1.35WD．电路总功率的最大值为7.2W15．（2分）如图所示，A、B、C三个完全相同的杯子盛有不同体积的水，现将三个质量相同，材料不同的实心金属球甲、乙、丙分别浸没在A、B、C三个盛水的杯子中（水均未溢出），且各杯中的水面达到同一高度．下列关于甲、乙、丙对杯子底部压力大小的判断正确的是（）A．甲最大B．乙最大C．丙最大D．一样大二、作图与实验题（共7小题，满分21分）16．（2分）如图SA是由水底射灯射出的一条光线，请画出SA的折射光线和被平面镜反射处的光线．17．（2分）如图所示，已知轻质杠杆AB在水平位置静止，作出物体C所受重力的示意图以及拉力F的力臂L．18．（2分）如图所示，请标出通电螺线管磁感线的方向和旁边悬挂的条形磁体的N、S极．19．（2分）如图所示，物体A的长度为cm，电能表的示数为kW•h．20．（4分）在探究动能大小与质量关系的两次实验中，小球从同一高度由静止开始释放时的场景如图所示，木板固定在水平面上．该实验中小球的动能由转化而的，实验时通过比较木块在木板上滑行的比较动能大小的．图中错误的操作是．改正错误后进行实验，发现乙图木块滑出的远些，则可以得出结论．21．（4分）甲图是某实验小组测量小灯泡额定功率所用的器材，已知小灯泡的额定电压为2.5V．（1）请你用笔画线代替导线，将甲图实物连接完整．要求：滑动变阻器的滑片向右移动时小灯泡变暗，连线不能交叉．（2）改组某同学连接好电路，将滑片移到阻值最大端，并用开关试触，无误后闭合开关，要想测灯泡的额定功率，他的操作是．（3）在操作中发现，虽然两表都能够发生变化，但灯泡电压无法降低到2.5V．其原因可能是．（4）解决问题后，按正确操作完成了额定功率的测量，此时电流表示数如图乙所示，则小灯泡额定功率是W．22．（5分）某学习小组在探究同种物质的质量与体积的关系时，选用了体积为10cm3、20cm3、30cm3的三个铝块和托盘天平进行实验．（1）调节天平平衡后，小明用天平测量铝块1（体积为10cm3）是质量，如图甲．这一操作中的错误是．改正错误后，他正确操作，平衡时右盘砝码和游码在标尺上位置如图乙．请将此铝块的质量填写在下表空白处．他接下继续测量了铝块2和铝块3的质量并完成了下表格的记录．1和铝块2反映的规律不相符，为了得到同种物质的质量与体积的比值相同的结论，他们将铝块3的质量数据改为81．并用描点法画出铝块的m﹣V图象，请你在上面的方格纸中建立坐标系完成他们的图象．（3）请你对他们更改数据的做法进行评价．如果是你，对这种情况采用的做法应该是．三、简答与计算题（共3小题，满分19分）23．（5分）小明家新买了一款电热水器（内有电加热管），洗澡前只需几分钟就可以把水烧热，但他发现和热水器相连的导线却不太热，当他洗完热水澡后没有擦干，走出浴室后他用电风扇吹干时却感觉很冷．请问这都是怎么回事？24．（6分）将一未装满水密闭的矿泉水瓶，先正立放置在水平桌面上，再倒立放置，如图所示，瓶盖的面积是8cm2，瓶底的面积是28cm2，瓶重和厚度忽略不计（g取10N/kg）．求：（1）倒立放置时瓶盖所受水的压力和压强；（2）倒立放置时矿泉水瓶对桌面的压强．25．（8分）如图甲所示，是一则公益广告，浓浓的孝心渗透着社会主义核心价值观．小明给爷爷网购了一台电热足浴盆，其铭牌部分参数如图乙所示．（1）他为爷爷往足浴盆里加入初温为22℃的水，使之达到最大允许注水量，开始正常加热．控制面板如图丙所示，当温度达到显示温度时，完成加热．求此过程中水所吸收到热量．[c =4.2×103J/（kg•℃）]水（2）此次加热过程耗时10min，求此过程足浴盆的电热效率．（3）求此次加热时足浴盆的工作电流和加热电阻阻值．（保留1位小数）（4）加热后，爷爷换成300W档位，泡脚20min，问此次加热和泡脚总共消耗多少电能．2017年内蒙古通辽市中考物理试卷参考答案与试题解析一、选择题（共15小题，每小题2分，满分30分）1．（2分）（2017•通辽）笛子爱好者小亮在午休期间吹起了他心爱的笛子，悠扬的笛声传遍宿舍楼，对此下列说法正确的是（）A．悠扬的笛声是笛子振动发出的B．笛声在传播过程中速度越越慢C．因为笛声悠扬，所以小亮的笛声不是噪声D．按住不同的笛孔发生的音调会改变【分析】（1）声音是由物体的振动产生的（2）介质相同，声音的传播速度是相同的；（3）凡是影响人们正常生活、工作、休息的声音都属于噪声；（4）音调跟频率有关，频率越大，音调越高．【解答】解：A、悠扬的笛声是由笛子内空气柱的振动产生的，故A错误；B、笛声在传播过程中速度不变，故B错误；C、悠扬的笛声在午休期间影响了别人的休息，属于噪声，故C错误；D、吹笛子是笛子内的空气柱振动发声，用手分别按住不同的笛孔，空气柱的长度不同、质量不同，振动频率不同，音调不同，故D正确．故选D．【点评】本题主要考查学生对声音的特征、噪声、声音在不同介质中的传播速度的了解和掌握．2．（2分）（2017•通辽）如下图所示的现象中，属于光的反射现象的是（）A．日食形成B．放大镜把图案放大C．观看镜子里人的像D．雨后天空中出现彩虹【分析】（1）光在同种、均匀、透明介质中沿直线传播，产生的现象有小孔成像、激光准直、影子的形成、日食和月食等；（2）光线传播到两种介质的表面上时会发生光的反射现象，例如水面上出现岸上物体的倒影、平面镜成像、玻璃等光滑物体反光都是光的反射形成的；（3）光线在同种不均匀介质中传播或者从一种介质进入另一种介质时，就会出现光的折射现象，例如水池底变浅、水中筷子变弯、海市蜃楼、凸透镜成像等都是光的折射形成的．【解答】解：A、日食是由于光沿直线传播形成的，故A不符合题意；B、放大镜把图案放大是凸透镜成像，属于光的折射现象，故B不符合题意；C、观看镜子里人的像，是平面镜成像，属于光的反射现象，故C符合题意；D、雨后天空中出现彩虹，属于光的色散现象，故D不符合题意．故选C．【点评】本题主要考查学生利用光学知识解释生活中常见的物理现象，此题与实际生活联系密切，体现了生活处处是物理的理念．3．（2分）（2017•通辽）关于安全用电，下列说法正确的是（）A．使用试电笔时，手应触碰笔尾金属体B．有人触电时，用手把触电人拉开C．空气开关跳闸，说明电路中出现短路D．发生电路火灾时，应立即泼水浇灭【分析】①使用测电笔时，笔尖接触导线，手接触笔尾金属体，当接触火线时氖管会发光；②当有人触电时，应先切断电或用绝缘体把电线挑开；③家庭电流中电流过大原因：短路或总功率过大；④水是导体，可以导电．【解答】解：A、使用测电笔时，人手不能接触笔尖，但必须接触笔尾金属体．故A正确；B、当发现有人触电时，应该立即采取的措施是：迅速切断电或用绝缘体挑开电线，不能用手拉开电线和触电的人，这样自己也会触电．故B错误；C、空气开关跳闸，说明电路中电流太大，可能是发生短路，也可能是用电器总功率过大．故C错误；D、由于水是导体，所以当由于电热引起的火灾，在没有切断电之前是不能用水救火的，故D错误．故选A．【点评】本题主要考查学生对安全用电知识、触电的应急措施的了解与掌握，加强用电安全意识，学会自我保护．4．（2分）（2017•通辽）如图是某物质熔化时温度随时间变化的图象，根据图象中的信息，判断下列说法正确的是（）A．该物质是非晶体B．该物质的熔点是62°CC．第10min时物质处于液态D．该物质液态时比热容比固态时大【分析】（1）从图象中辨别晶体与非晶体主要看这种物质是否有一定的熔点，即有一段时间这种物质吸热，但温度不升高，而此时就是这种物质熔化的过程，晶体在熔化时的温度是熔点．（2）晶体在熔化过程或凝固过程中处于固液共存态．熔化完毕处于液态．（3）根据Q=cm△t，质量不变，根据温度变化，判断比热容的大小．【解答】解：AB、从图象可以看出，此物质在熔化过程中保持48℃不变，所以此物质是晶体，且熔点为48℃，故AB错误；C、该物质在第10min时处于熔化过程，熔化过程中物质处于固液混合状态，故C错误；D、固态吸收热量5min温度升高48℃﹣20℃=28℃，液态吸收热量5min温度升高62℃﹣48℃=14℃，根据Q=cm△t，物质从固态变为液态，质量不变，温度升高的越多，比热越小，所以物质在固态时比热比较小，故D正确．故选D．【点评】本题考查的是对熔化和凝固图象的理解，根据图象分辨晶体和非晶体，并能分析出各自在熔化过程中的特点是解决该题的关键．中考对这个知识点的要求是比较高的．5．（2分）（2017•通辽）即将告别母校的你，认为校园生活中的物理量最符合实际的是（）A．运动会比赛中100m冠军的成绩约为8sB．教室电脑的功率约为1200WC．教室门高约为200cmD．上课时教室内的温度一般在45°C左右【分析】不同物理量的估算，有的需要凭借生活经验，有的需要简单的计算，有的要进行单位的换算，最后判断最符合实际的是哪一个．【解答】解：A、男子百米世界纪录略小于10s，学校运动会比赛中100m冠军的成绩约为12s，故A不符合实际；B、教室电脑的功率约为200W，故B不符合实际；C、中学生的身高在160cm左右，教室门高于中学生身高，约为2m=200cm，故C符合实际；D、夏天，室外温度可能超过35℃，教室内温度要低于35℃，不可能达到45℃．故D不符合实际．故选C．【点评】物理学中，对各种物理量的估算能力，也是我们应该加强锻炼的重要能力之一，这种能力的提高，对我们的生活同样具有很大的现实意义．6．（2分）（2017•通辽）如图所示的环保型手电筒，筒内没有电池，使用时只要回摇晃手电筒，使永磁体在线圈中回运动，灯泡就能发光，下列几个实验与其原理相同的是（）A．B．C．D．【分析】（1）手摇电筒是利用电磁感应现象制成的，磁铁在线圈中回运动，使线圈切割磁感线，从而产生了感应电流，使小灯泡发光．（2）逐个分析下面四个选择项中各个设备的制成原理，将两者对应即可得到答案．【解答】解：永磁体在线圈中回运动，使线圈切割磁感线，从而产生了感应电流，使小灯泡发光，所以手摇电筒的工作原理为电磁感应现象；A、图中为奥斯特实验，说明了通电导体周围存在磁场，与手摇电筒的工作原理无关，故A 错误．B、此图的装置是通电螺线管，是用研究通电螺线管周围的磁场，与手摇电筒的工作原理无关，故B错误．C、图中闭合电路的部分导体在磁场中做切割磁感线运动，电路中产生了感应电流（可以从电流表指针发生偏转体现），这是电磁感应现象，与手摇电筒的工作原理相符合，故C正确．C、此图反映了通电导体在磁场中受到力的作用，与手摇电筒的工作原理无关，故D错误．故选C．【点评】（1）此题考查了电磁感应、通电导体在磁场中受力、奥斯特实验、电磁铁磁性强弱的决定因素等知识点．（2）首先根据题目告诉的：明确出手摇电筒的制成原理是解决此题的关键．7．（2分）（2017•通辽）近期流行一种“自拍神器”给旅行者自拍带了方便．如图所示，与直接拿手机自拍相比，利用自拍杆可以（）A．增大像距B．增大取景范围C．增大人像的大小 D．缩短景物到镜头距离【分析】“自拍神器”是利用凸透镜成倒立、缩小的实像工作的，凸透镜成实像时，物距越大，像距越小，像越小．【解答】解：凸透镜成实像时，物距越大，像距越小，像越小；所以，“自拍神器”与直接拿手机自拍相比，利用自拍杆可以增大物距，减小像距，减小人像的大小，从而增大取景范围，取得更好的拍摄效果，故ACD错误，只有B正确．故选B．【点评】此题主要考查了有关凸透镜成像的规律及应用．一定要熟练掌握规律的内容，特别是成像特点与物距之间的关系．8．（2分）（2017•通辽）如图是“长征六号”运载发射场景，它首次采用了我国最新研制的大推力液氧煤油发动机．下列说法正确的是（）A．煤油燃烧得越充分，其热值就越大B．燃气对火箭做功，燃气的内能会增加C．高温高压的燃气推动火箭升空把内能转化成机械能D．使用煤油作燃料，是因为它是可再生能【分析】（1）燃料燃烧的过程是将化学能转化为内能的过程；（2）热值是物质的一种特性，与质量的大小无关；（3）内燃机在做功冲程的能量转化是内能转化为机械能的冲程，内能将减小；（4）煤、石油、天然气都属于化石能，是不可再生能．【解答】解：A、热值是燃料的一种特性，它只与燃料的种类有关，所以煤油燃烧过程中，其热值大小不变，故A错误；B、燃气对火箭做功，内能转化为机械能，燃气的内能会减小，故B错误；C、燃气对火箭做功，内能转化为机械能，故C正确；D、煤油从石油中提炼出，所以煤油是不可再生能，故D错误．故选C．【点评】本题考查了能量转化的判断、热值的理解、以及改变内能的方式，属于综合性题目．9．（2分）（2017•通辽）家用电吹风工作时，可以单独吹冷风，也可以吹热风，但不能只发热不吹风，下列符合要求的电动机和电热丝连接方式的电路是（）A．B．C．D．【分析】家用电吹风工作时，可以单独吹冷风，也可以吹热风，但不能只发热不吹风，说明电动机和电吹风可以独立工作、互不影响即为并联，且电热丝支路有开关控制，据此进行解答．【解答】解：A．由图可知，电热丝和电动机并联，开关S在干路上；开关S闭合时，电动机和电热丝同时工作吹热风，开关S断开时，电吹风不工作，故A不符合题意；B．由图可知，只开关S1闭合时，电热丝工作，电吹风只发热不吹风，故B不符合题意；C．由图可知，电热丝和电动机串联，电动机不能单独工作，电吹风不能单独吹冷风，故C 不符合题意；D．由图可知，只闭合开关S1时，电动机工作吹冷风；再闭合S2时，电动机和电热丝同时工作吹热风；只闭合开关S2时电热丝不工作，不会出现只发热不吹风，故D正确．故选D．【点评】本题考查了串并联电路的设计，根据题干中的条件分析每一个选项即可得出答案．10．（2分）（2017•通辽）下列是小亮同学在假期乘坐自家小汽车外出旅游时观察到的一些现象，请根据所学的物理知识做出了自己的判断，其中不正确的是（）A．看到车上窗帘外飘，是因为车外空气流速快压强小B．刹车时感到自己身体向前倾，是因为受到了惯性的作用C．向窗外看时感觉到路边树木向后退，是以乘坐的车为参照物D．刹车时车很快停下，主要是因为受到了摩擦力【分析】（1）气体和液体都属于流体，在流体中，流速大的地方压强小，流速小的地方压强大．（2）一切物体都具有保持原运动状态不变的性质，叫惯性．（3）解答此题的关键是看被研究的物体与所选的标准，即参照物之间的相对位置是否发生了改变，如果发生改变，则物体是运动的；如果未发生变化，则物体是静止的．（4）力是改变物体运动状态的原因．【解答】解：A、看到车上窗帘往外飘，是因为车外空气流速快压强小，故A正确；B、刹车时感觉自己身体向前倾，是因为人具有惯性的性质，不能说“受到”惯性．故B错误；C、向窗外看时感觉到路边树木向后退，是以校车为参照物，树木和校车的相对位置发生了变化，故C正确；D、刹车时车很快停下，主要是因为受到了摩擦力，车由运动变为静止，故D正确．故选B．【点评】此题考查了流体压强与流速的关系、惯性现象、参照物的选择、力和运动的关系是一道综合题；联系生活实际考查物理知识，是现在中考考查知识一个很重要的方式，需要掌握其方法．11．（2分）（2017•通辽）某实验小组分别用如图所示的甲乙两个滑轮组（每个滑轮重相同）匀速提起相同的重物，所用的拉力分别为F1和F2，机械效率分别为η1和η2，不计绳重及摩擦，下列说法正确的是（）A．F1＞F2，η1=η2B．F1＜F2，η1=η2C．F1＜F2，η1＞η2D．F1＞F2，η1＜η2【分析】由滑轮组的结构知道承担物重的绳子股数n，则绳子自由端移动的距离s=nh；把相同的重物匀速提升相同的高度，做的有用功相同；不计绳重及摩擦，利用相同的滑轮和绳子、提升相同的高度，做额外功相同；而总功等于有用功加上额外功，可知利用滑轮组做的总功相同，再根据效率公式判断滑轮组机械效率的大小关系．【解答】解：不计绳重及摩擦，则拉力F=（G物+G动），由图可知n1=2，n2=3，则绳子受的拉力：F1=（G物+G动），F2=（G物+G动），故F1＞F2；动滑轮重相同，提升的物体重和高度相同，W额=G动h，W有用=G物h，所以，利用滑轮组做的有用功相同、额外功相同，总功相同，则由η=可知，滑轮组的机械效率相同，即η1=η2．故选A．【点评】本题考查了使用滑轮组时n的确定方法，有用功、额外功、总功的计算方法，不计摩擦和绳重时拉力的求法；本题关键在于确定额外功相等．12．（2分）（2017•通辽）如图所示电路中，电电压保持不变，闭合开关S，当滑动变阻器的滑片P向右移动时，下列说法正确的是（）A．V1的示数变大，A的示数变小B．V2的示数变大，V1的示数变小C．V1与V2的示数差和A的示数的比值一定不变D．V1与V2的示数差和V2的示数的比值一定大于1【分析】首先判定电路的连接状态，明确电流表、电压表在电路中的作用，根据滑动变阻器阻值的变化和欧姆定律判定电流表、电压表示数的变化．【解答】解：由图可知，该电路为串联电路，电压表V1测量的是电电压，电压表V2测量的是R2两端的电压；A、当滑动变阻器的滑片P向右移动时，滑动变阻器接入电路的电阻变大，根据欧姆定律可知，电路中的电流减小，即A的示数变小；电压表V1测量的是电电压，保持不变，故A错误；B、V1的示数保持不变，电路中的电流变小，根据U=IR可知，电阻R1两端的电压变小，根据串联电路的电压规律可知，R2两端的电压变大，即V2的示数变大，故B错误；C、V1与V2的示数差为电阻R1两端的电压，由欧姆定律可知，该电压与A的示数的比值为电阻R1的阻值，保持不变，故C正确；D、V1与V2的示数差为电阻R1两端的电压，电压表V2测量的是R2两端的电压，由于不知两个电阻的阻值大小，所以无法判断电压的大小，也就无法判断两电压的比值与1的关系，故D错误．故选C．【点评】本题考查了欧姆定律及串联电路的特点，要求学生明确电路的结构，能够熟练应用串联电路的特点求解．13．（2分）（2017•通辽）完全相同的两s辆汽车，在相同的路面上沿同一方向做匀速直线运动（不计空气阻力），其路程s随时间t变化的图象如图所示．下列说法正确的是（）A．t=3s时，甲、乙两车的速度v甲=v乙B．0～3s内，两车牵引力做功W甲＞W乙C．行驶过程中，两车的牵引力F甲＞F乙D．t=3s，甲乙两车行驶的路程s甲=s乙【分析】由图象可知，t=3s，两车行驶的路程；再根据v=求出两车的速度，进行比较；两车完全相同，对地面的压力相同，路面的粗糙程度相同，且两车做匀速直线运动，所以两车所受的摩擦阻力相同，两车的牵引力相同；再根据W=Fs分析两车牵引力做功的大小关系．【解答】解：由图象可知，t=3s，甲车行驶的路程s甲=90m，乙车行驶的路程s乙=90m﹣60m=30m，故D错误；甲车速度v甲===30m/s，乙车速度v乙===10m/s，故A错误；两车完全相同，对地面的压力相同，路面的粗糙程度相同，且两车做匀速直线运动，所以两车所受的摩擦力相同，两车的牵引力也相同，故C错误；0～3s内，牵引力相同，s甲＞s乙，根据W=Fs可知W甲＞W乙，故B正确．故选B．【点评】根据图象或图表探究物质的规律是近两年出现较多的题目，图象可以使我们建立更多的感性认识，从表象中去探究本质规律，体验知识的形成过程．此题涉及到的知识点较多，。

2017年内蒙古鄂尔多斯市中考物理试卷一、单项选择题（每题2分，共26分）1．关于下列四个情景的说法错误的是（）A．发声的音叉将乒乓球弹开，说明发声的物体在振动B．不能听到真空罩中闹钟的闹铃声，说明声波的传播需要介质C．城区内某些路段禁止汽车鸣笛，是为了从声音的传播环节控制噪声D．发声扬声器的烛焰晃动，说明声波能传递能量【考点】91：声音的产生；92：声音的传播条件；9L：防治噪声的途径；9N：声与能量．【分析】（1）一切正在发声的物体都在振动；（2）“声音的传播需要介质”，而空气不是唯一的介质；（3）减弱噪声有三个途径：在声源处，在传播过程中，在人耳处；（4）声音能传递信息和能量．【解答】解：A、将乒乓球靠近正在发声的音叉时，乒乓球被推开，说明发声体在振动．故A正确．B、声音的传播需要介质，抽取玻璃罩内的空气，听不到罩内的声音．故B正确；C、禁止鸣笛，是在声源处避免产生噪声．故C错误；D、扬声器发声时，放在旁边的烛焰晃动，说明声波能传递能量．故D正确．故选C．2．下列现象中属于光的直线传播的是（）A．黑板左端反光B．月食的形成C．叶子经露珠成放大的像D．雨后天空中出现彩虹【考点】A2：光在均匀介质中直线传播．【分析】要解决此题，需要掌握光的反射现象，知道平面镜成像是由于光的反射形成的．要掌握光的折射现象，知道水底看起来比实际的要浅、斜插入水中的筷子向上折、海市蜃楼、凸透镜成像都是光的折射．要掌握光沿直线传播现象，知道影子的形成、日月食的形成、小孔成像都是光沿直线传播形成的．【解答】解：A、黑板反光是因为黑板太光滑，光照到上面发生了镜面反射，故A 错误；B、月食的形成是光沿直线传播形成的，故B正确；C、叶子经露珠成放大的像，是光的折射现象，故C错误；D、雨过天晴时，常在天空出现彩虹，这是太阳光通过悬浮在空气中细小的水珠折射而成的，白光经水珠折射以后，分成各种彩色光，这种现象叫做光的色散现象．所以说雨后的天空出现彩虹是由光的色散形成的，故D错误．故选：B．3．下列关于家庭电路和用电安全的说法正确的是（）A．灯座的螺旋套应该接在火线上B．可以把用电器的三角插头改为两脚插头接在两孔插座上使用C．卫生间应该安装有防水盖的插电盒开关D．空气开关跳闸，一定是电路中出现了短路【考点】IV：安全用电原则．【分析】（1）灯泡的接法：火线首先进开关，再入灯泡顶端的金属点；零线直接接入灯泡的螺旋套．（2）用电器的三脚插头能防止金属外壳漏电而触电，不能用两脚插头代替；（3）水是导体，卫生间若不安防水盖的开关，容易触电．（4）电流过大的后果和处理用电事故的方法分析．【解答】解：A、根据灯泡的正确接法可知：家用螺口灯的螺旋套应该接在零线上，灯座顶端的弹簧片应该通过开关接在火线上，故A错误．B、把用电器的三脚插头改为两脚插头接在两孔插座上使用，这样当金属外壳漏电时，不能将电流及时导向大地，易发生触电事故，故B错误；C、水是导体，卫生间若不安防水盖的插电盒开关，容易发生触电事故，故C正确；D、空气开关“跳闸”，是由于电路中的电流过大造成的，可能是电路中出现了短路，也可能是电路中的总功率过大，故D错误．故选C．4．“五一”期间，小峰等多名同学组团坐中巴车去往外地旅游观光，在车上同学们歌声不断，沿途还时不时嗅到芳草的清香，下列有关说法正确的是（）A．中巴车的汽油机工作时，在压缩冲程中将内能转化为机械能B．小峰是个模仿秀，他模仿歌星唱歌主要是模仿歌星的音色C．小东是个“小曲库”，唱了很多歌曲，大家是通过响度分辨出不同歌曲的D．同学们闻到芳草的清香，说明分子间存在着斥力【考点】GM：内燃机的四个冲程；9I：音调、响度与音色的区分；GV：分子的运动．【分析】（1）压缩冲程中活塞向上运动，汽油和空气的混合物被压缩，内能增大，温度升高，活塞运动的动能转化为混合气体的内能；（2）音色反映了声音的品质与特色．是辨别不同声音的依据；（3）物理学中把声音的高低称为音调，音调的高低与发声体的振动快慢有关；（4）不同物体互相接触时彼此进入对方的现象叫扩散，扩散现象说明分子在不停的做无规则运动．【解答】解：A、中巴车的汽油机工作时，在压缩冲程中将机械能转化为内能，故A错误；B、音色是辨别不同声音的依据，小峰是个模仿秀，他模仿歌星唱歌主要是模仿歌星的音色，故B正确；C、小东是个“小曲库”，唱了很多歌曲，大家是通过音调和旋律分辨出不同歌曲的，故C错误；D、同学们闻到芳草的清香，说明分子在不停的运动，故D错误．故选B．5．下列是教材中的几幅图，对图中所示的情景说法正确的是（）A．用橡胶棒将带电的验电器A和不带电的验电器B相连，会发现B金属薄张开B．显微镜物镜使被观察物体成放大实像，道理和投影仪镜头成像一样C．光纤通信是通过微波在光导纤维中的传播来传递信息的D．验钞机是利用紫光使荧光物质发光来识别钞票真伪的【考点】HA：验电器的原理及使用；AU：紫外线；BC：显微镜；DA：光纤通信．【分析】（1）验电器的原理：同种电荷相互排斥；（2）显微镜包括物镜和目镜，物镜相当于幻灯机（或者投影仪），成倒立、放大的实像，目镜相当于放大镜，成正立、放大的虚像；（3）光纤又称光导纤维，它通过激光来传递信息．（4）紫外线化学效应强，能杀菌，制成消毒灯；紫外线能合成维生素D，促使钙的吸收；紫外线能使荧光物质发光，制成验钞机来验钞．【解答】解：A、橡胶棒属于绝缘体，不容易导电，所以验电器A上的电荷不能传给验电器B，则B金属箔不会张开，故A错误；B、显微镜的物镜是凸透镜，被观察物体在物镜的焦距和二倍焦距之间，成倒立、放大的实像，所以其道理和投影仪镜头成像相同，故B正确；C、光纤通信是利用激光通过光导纤维来传递信息的．故C错误．D、紫外线可以使荧光物质发光，钞票上某些位置用荧光物质印上标记，在紫外线下照射下识别这些标记，从而辨别钞票的真伪，故D错误．故选：B．6．2017年5月5日，我国自主研发的C919商用大飞机在上海浦东机场首飞成功，如图，试乘人员拉着行李箱站在登机口准备登机，下列关于行李箱和客机的相关物理知识说法错误的是（）A．当行李箱处于倾斜状态且拉力竖直向上时，行李箱构成了一个省力杠杆B．客机所飞高空处的大气压强比海平面附近的大气压强小C．客机采用密度小的材料，可以减轻它的重力D．客机升空过程中，所受的浮力大于自身的重力【考点】7O：杠杆的分类；2I：密度的应用与物质鉴别；8G：大气压强与高度的关系；8S：物体的浮沉条件及其应用．【分析】（1）当行李箱处于倾斜状态，相当于一杠杆，根据动力臂和阻力臂的大小关系确定杠杆类型；（2）大气压随着高度的增加而减小；（3）制造客机时，要尽可能地减轻其质量、重力，可以利用公式m=ρV和G=mg 分析；（4）流体流速越大的位置，压强越小；客机升空是因为升力大于重力．【解答】解：A、当行李箱处于倾斜状态，相当于一杠杆，并且动力臂大于阻力臂，是一省力杠杆，故A正确；B、大气压随着高度的增加而减小，客机所在高空的大气压强，比海平面附近的大气压强小，故B正确；C、由公式m=ρV和G=mg知，在体积一定的情况下，要减轻重力，只能选择密度较小的材料，故C正确；D、客机升空利用了“空气流速大的地方压强小”的原理，不是因为浮力大于重力，故D错．故选D．7．我国新型反潜巡逻机尾的“棍子”叫做磁异探测器，它能将潜艇经过海域引起的磁场强弱变化转化为强弱变化的电流，从而发现潜艇的存在，下列图中的磁异探测器工作原理相同的是（）A．B．C．D．【考点】CP：电磁感应．【分析】磁异探测器最终将信号转换为变化的电流，因此是一个发电机，分析下面四幅图，找出发电机的原理即可．【解答】解：磁异探测器将潜艇经过海域引起的磁场强弱变化转化为强弱变化的电流，说明有感应电流产生，其工作原理是电磁感应现象；A、说话时声波引起薄膜振动，薄膜振动引起线圈在磁场中做切割磁感线运动，产生感应电流；动圈式话筒是利用电磁感应现象进行工作的，故A符合题意；B、图中的实验是奥斯特实验，说明了电流的磁效应，可制成电磁铁，故B不合题意；C、图中通电导体在磁场中受力而运动，是电动机的工作原理，故C不合题意；D、图中是电磁继电器，是利用电流的磁效应工作的，故D不合题意．故选A．8．随着科技的进步，机器人正逐渐走进人们的生活，如图所示，人形机器人正在表演舞蹈，下列对其中涉及到的物理知识分析错误的是（）A．机器人鞋底上凹凸不平的花纹是为了增大摩擦力B．机器人鞋底较宽大可以减小压强C．机器人站立时受到的支持力和它对地面的压力是一对平衡力D．机器人跳起时，地面对它的支持力没有做功【考点】7I：增大或减小摩擦的方法；6R：平衡力的辨别；85：减小压强的方法及其应用；EA：力是否做功的判断．【分析】（1）增大摩擦力的方法：在接触面粗糙程度一定时，通过增大压力来增大摩擦力；在压力一定时，通过增大接触面的粗糙程度来增大摩擦力；（2）减小压强的方法：是在压力一定时，通过增大受力面积来减小压强；是在受力面积一定时，通过减小压力来减小压强；（3）一对平衡力必须大小相等、方向相反、作用在一条直线上、作用在同一物体上；（4）物理学中的做功的两个必要条件：一是作用在物体上的力，二是物体在力的方向上移动一段距离，二者缺一不可．【解答】解：A、机器人鞋底上凹凸不平的花纹是为了在压力一定时，通过增大接触面的粗糙程度来增大摩擦力，故A正确；B、机器人鞋底较宽是在压力一定时，通过增大受力面积来减小压强，故B正确；C、机器人站立时受到的支持力和它对地面的压力是作用在不同物体上的两个力，不是一对平衡力，故C错误；D、机器人跳起时，虽然移动了距离，但不再受到地面的支持力作用，地面对它的支持力没有做功．故D正确．故选C．9．如图所示，AB和BC是由铝制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中，下列说法正确的是（）A．AB段的电阻小于BC段的电阻B．通电相同时间，AB段消耗的电能大于BC段消耗的电能C．这两段金属导体中的电流是由正电荷定向移动形成的D．若将AB段材料换成铜，其他条件不变，这两段导体的总电阻将变大【考点】IA：影响电阻大小的因素；HD：电流的形成；J1：电功．【分析】（1）AB和BC是由铝制成的长度相同、横截面积不同的两段导体，横截面积越大，电阻越小；（2）根据串联电路的电流特点可知通过两段导体的电流关系，根据W=I2Rt判断两导体消耗电能的关系；（3）金属导体中是自由电子进行定向移动，自由电子带负电荷．物理学把正电荷定向移动的方向规定为电流的方向；（4）铜的导电性能好．【解答】解：A、导体AB和BC由同种材料制成、长度相同，由图可知导体AB的横截面积比BC 小，则AB段的电阻大于BC段的电阻，即R AB＞R BC，故A错误；B、因为两段导体串联，所以通过两导体的电流相等，即I AB=I BC；因为I AB=I BC，R AB＞R BC，通电相同时间，所以，根据W=I2Rt可知，W AB＞W BC，即AB段消耗的电能大于BC段消耗的电能，故B正确；C、金属导体中的电流是自由电子定向移动形成的，故C错误；D、铜的导电性比铝的导电性好，若将AB段材料换成铜，AB段的电阻变小，其他条件不变，则这两段导体的总电阻将变小，故D错误．故选B．10．2016年里约奥运会上，我国运动员奋力拼搏，为国争光，在下列体育比赛中，有关运动和力的说法正确的是（）A．头球攻门，球受到惯性的作用奔向球门B．用力拉弓，弓弯曲得很厉害，说明力可以改变物体的运动状态C．用力向后划水，皮划艇才能前进，说明水对皮划艇的力大于皮划艇对水的力D．电视转播百米赛时，感觉运动员跑得很快，是因为跑道相对屏幕后退得快【考点】6L：惯性；52：参照物及其选择；6F：力的作用效果；6I：力作用的相互性．【分析】（1）物体保持原来运动状态不变的性质叫惯性，一切物体都有惯性，惯性是物体的一种属性；（2）力的作用效果有两个：一是改变物体的形状，二是改变物体的运动状态；（3）物体间力的作用是相互的，相互作用力大小相等；（4）在研究物体运动时，要选择参照的标准，即参照物，物体的位置相对于参照物发生变化，则运动，不发生变化，则静止．【解答】解：A、头球攻门，球由于具有惯性，仍要保持原来的运动状态，所以会奔向球门，惯性不是力，不能说受到惯性的作用，故A错误；B、用力拉弓，弓弯曲得很厉害，说明力可以改变物体的形状．故B错误；C、水对皮划艇的力大于皮划艇对水的力是一对相互作用力，大小相等．故C错误；D、电视转播百米赛时，以屏幕作为参照物，跑道是运动的，所以感觉运动员跑得很快，是因为跑道相对屏幕后退得快．故D正确．故选D．11．小龙家上月初电能表示数为，电能表的部分参数及上月末的示数如图所示，表盘上“3200imp/（kW•h）”表示每消耗1kW•h的电能，指示灯闪烁3200次，下列选项正确的是（）A．小龙家上月消耗的电能为680kW•hB．小龙家同时使用的用电器总功率不可超过2200WC．指示灯闪烁的次数越多，电能表所在电路接入的用电器总功率越大D．断开其它用电器，只让阻值是100Ω的电热棒单独工作3min，指示灯闪烁64次，此时小龙家的实际电压是200V【考点】J5：电能表参数的理解与电能的求法；JA：电功率的计算．【分析】（1）电能表的读数方法：①月末的减去月初的示数；②最后一位是小数；③单位kW•h；求出本月消耗的电能；（2）10（20）A，10A是指电能表的标定电流，20A是指电能表平时工作允许通过的最大电流，利用P=UI求小龙家同时使用的用电器最大总功率；（3）电能表指示灯闪烁的快慢反映了做功的快慢；（4）3200imp/（kW•h）表示每消耗1kW•h的电能，指示灯闪烁3200次，从而可求闪烁64次消耗的电能；根据公式P=求出电热棒的电功率，再利用P=求实际电压．【解答】解：A、电能表的读数时，最后一位是小数，单位kW•h，小龙家上月消耗的电能为772.3kW•h﹣704.3kW•h=68kW•h，故A错；B、小龙家同时使用的用电器最大总功率P=UI=220V×20A=4400W，故B错；C、电能表指示灯闪烁的快慢反映了做功的快慢，而指示灯闪烁的次数多表示，电能表所在电路消耗的电能多，总功率不一定大，故C错；D、电能表上的指示灯闪烁了64次消耗的电能：W=kW•h=0.02kW•h；电热棒的电功率：P===0.4kW=400W．由P=得实际电压：U===200V，故D正确．故选D．12．如图所示的电路中，R1、R2为定值电阻，电源电压不变，闭合开关S1、S2，两表均有示数，若闭合开关S1，断开开关S2，则（）A．电流表的示数变小，电压表与电流表示数之比变小B．电流表的示数变大，电压表与电流表示数之比变小C．电流表的示数变小，电压表与电流表示数之比不变D．电流表的示数变大，电压表与电流表示数之比变大【考点】IZ：电路的动态分析．【分析】分析电路的连接，当闭合开关S1、S2，再断开S2，电路中串联了一个电阻，使总电阻增大，电路中电流变小；根据欧姆定律分析电压表与电流表示数之比的变化．【解答】解：当闭合S1、S2时，R1被短路，电路中只有R2，电压表测量电源电压（也是测R2两端的电压），电流表测电路中的电流；若闭合开关S1，断开开关S2，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流；再断开S2时，电路中多串联了一个电阻，电路的总电阻变大，电源电压不变，由欧姆定律可知，电路中电流变小，即电流表的示数变小，故BD错误；两次电压表均测量R2两端的电压，根据欧姆定律可知，电压表与电流表示数之比均为R2的电阻，所以该比值保持不变．故C正确，A错误．故选C．13．如图甲所示，静止在水平面上的物块，受水平拉力F作用，F随时间t的变化关系如图乙所示，从t=0开始，小强每隔2s记录的物块位置和时刻如图丙所示．下列说法正确的是（）A．0﹣4s内，物块受到的摩擦力为8NB．8﹣10s内，物块受到的摩擦力为12NC．若14s时撤去F，物块将做匀速直线运动D．t=10s时，物块的速度一定小于6m/s【考点】6V：力与图象的结合．【分析】由图丙确定物体在不同时间段的运动状态，根据匀速直线运动的时间段及图2，利用二力平衡条件确定摩擦力的大小．【解答】解：由图丙知，12s到18s物体在相同时间内通过的路程相等，物块做匀速直线运动，物块受到的摩擦力为滑动摩擦力，物块受到平衡力的作用，由图乙知，此时的滑动摩擦力f=F=8N；A、由图乙知，0～4s内，物体受到的拉力F=4N，小于滑动摩擦力，所以，此时物体应处于静止状态，所受静摩擦力等于拉力，等于4N，故A错误；B、由图丙知，8～10s内，物体处于运动状态，物体受到的摩擦力为滑动摩擦力，滑动摩擦力大小与接触面的粗糙程度、物体间的压力大小有关，由于物体间接触面的粗糙程度与物体间的压力都不变，滑动摩擦力大小不变，摩擦力仍等于8N，故B错误；C、若14s时撤去F，物体受摩擦力的作用将做减速运动，故C错误；D、由图丙知，从10s到12s时间内，物体的平均速度v===6m/s，而在这段时间内物体的拉力大于摩擦力，所以物体做加速运动，因此10s时物块的速度应小于全程的平均速度，故D正确．故选D．二、填空题(每空1分，共8分)14．近几年我市蔬菜价格逐年攀升，但种植蔬菜的大棚逐年减少，小刚想利用所学的知识对大棚进行节能改造，查询资料可知，本地区冬季太阳能集热管每平方米面积上平均每天可接收的太阳能是1.7×107J．用300m2集热管接收的太阳能代替煤，煤的热值是3×107J/kg，平均一个星期可节约煤 1.19t（煤完全燃烧）．太阳能为一次能源（选填“一次能源”或“二次能源”）【考点】KC：太阳能的其他相关计算．【分析】（1）知道太阳能集热管每平方米面积上平均每天可接收的太阳能，可求出300m2集热管一个星期接收的太阳能，由题意知，煤完全燃烧放出的热量与接收的太阳能相等，再根据Q=mq求出平均一个星期可节约煤的质量；（2）能源从产生方式角度划分：一次能源：直接来自自然界而未经加工转换的能源，例如化石燃料、太阳能、水能、生物燃料；二次能源：由一次能源直接或间接转换而来的能源：煤气、氢能、电能、汽油、沼气．【解答】解：因为太阳能集热管每平方米面积上平均每天可接收的太阳能是1.7×107J，则300m2集热管一个星期接收的太阳能：Q太=1.7×107×300×7J=3.57×1010J，又题意知，煤完全燃烧放出的热量：Q放=Q太=3.57×1010J，由Q=mq得，平均一个星期可节约煤的质量：m===1190kg=1.19t．太阳能可以从自然界直接获取为一次能源．故答案为：1.19；一次能源．15．如图，用40N的力向下拉绳子，使物体在5s内匀速上升0.3m，滑轮组的机械效率为80%，则物体的重力为96N，拉力的功率为7.2W，动滑轮的重力为24N．（不计摩擦和绳重）【考点】F4：滑轮（组）的机械效率；7!：滑轮组绳子拉力的计算；FF：功率的计算．【分析】（1）由图知，使用滑轮组承担物重的绳子股数n=3，拉力端移动的速度等于物体A上升的速度的3倍；先利用η====求重力，再利用P=Fv求拉力F做功的功率；（2）不计绳重和滑轮与轴的摩擦，F=（G A+G动），据此求动滑轮重力．【解答】解：（1）由图知，n=3，由η====得物体的重力：G=3ηF=3×80%×40N=96N，==0.06m/s，物体上升的速度v物=0.06m/s=0.18m/s，则绳端移动的速度v=3v物=3×拉力F做功的功率P=Fv=40N×0.18m/s=7.2W；（2）不计绳重和摩擦，绳端的拉力F=（G A+G动），即40N=（96N+G），动解得G动=24N．故答案为：96；7.2；24．16．如图，电源电压保持不变，电阻R1=1Ω、R2=2Ω．当S1、S2都断开时，电流表的示数为2A，若通电30s，电路中消耗的总电能为360J；当S1、S2由都断开变为都闭合时，电流表的示数变化了1.5A，则电阻R3=12Ω，此时电路的总功率为21W．【考点】J3：电功的计算；IH：欧姆定律的应用；JA：电功率的计算．【分析】（1）当开关S1、S2均断开时，R1与R2串联，电流表测总电流，根据公式W=I2Rt，求出消耗的总电能；（2）当S1、S2均闭合时，R2与R3并联，电流表测干路电流，根据电流表的示数变化求出R3，根据并联电路的特点和P=UI求出两电阻消耗的电功率．【解答】解：（1）当开关S1、S2均断开时，R1与R2串联，电流表测电路中的电流，即I=2A，R2=1Ω+2Ω=3Ω，串联电路的总电阻：R串总=R1+2R串总t=（2A）2×3Ω×30J=360J；通电30s，电路中消耗的总电能：W总=I3Ω=6V；电源电压：U=IR串总=2A×（2）当S1、S2由都断开变为都闭合时，R2与R3并联，电流表测干路电流；并联的总电阻小于R2的电阻（也小于R1与R2串联的总电阻），所以，电流表A的示数变化了1.5A，即电流表示数增大了1.5A，1.5A=3.5A，则并联电路的总电流：I并=2A+通过R2的电流：I2===3A；由并联电路的电流特点可得，通过R3的电流：I3=I并﹣I2=3.5A﹣3A=0.5A；则R3的电阻：R3===12Ω；=6V×3.5A=21W．此时电路的总功率：P总=UI并故答案为：360；12；21．三、作图与实验探究题（共22分）17．请画出图中人眼通过平面镜M看到桌子底下橡皮S的光路．【考点】A8：作光的反射光路图．【分析】利用平面镜成像的特点：像与物关于平面镜对称，作出S的像点，根据反射光线反向延长通过像点，可以由像点和眼睛点确定反射光线所在的直线，从而画出反射光线，并确定反射点，最后由发光点和反射点画出入射光线，从而完成光路．【解答】解：选作出S关于平面镜的对称点，即为像点S′，连接S′与人眼的连线交平面镜于点为入射点，从而画出反射光线，连接S和入射点连线画出入射光线，如图所示：．18．观光缆车沿水平轨道做匀速直线运动如图，画出车中物体A的受力示意图．【考点】6H：力的示意图．【分析】物体在水平方向做匀速运动，所以物体受到两个力：它的重力G，传送带对它的支持力F，这两个力是一对平衡力，大小相等，方向相反，且作用在同一直线上，作用点在物体的重心．【解答】解：由于物体A和缆车一起匀速运动，相对静止，所以物体A不受摩擦力的作用，只受重力和支持力的作用；这两个力是一对平衡力，大小相等，力的作用点都在物体A的重心，重力G的方向竖直向下，支持力F的方向竖直向上．如图所示：19．小芳同学利用如图甲所示的装置来探究“水的沸腾”的实验．（1）小芳同学观察了水在加热过程中，温度随时间的变化情况，并记录了有关数据，如下表：时间/min012345678…温度/℃909294969797.5989898…分析表中数据可知，沸腾前水温变化快慢的特点是先快后慢．（2）图乙中，a（选填“a”或“b”）是水沸腾时的情景，气泡里的主要成份是B．（选填正确选项前的字母）A．氧气B．水蒸气C．二氧化碳（3）加热时，烧杯上方会出现“白气”，下列现象与“白气”形成过程不同的是C．（选填正确选项前的字母）A．深秋的清晨河面上出现的“白气”B．雨过天晴后形成的大雾C．湿衣服晾晒时形成的水蒸气D．煮饭时形成的“雾气”【考点】1O：探究水的沸腾实验．【分析】（1）了解沸腾前和沸腾时的特点：沸腾前吸热，温度不断升高，但开始升高得快，后来升高得慢；沸腾时吸热，但温度保持不变；（2）沸腾前，气泡在上升过程中体积逐渐减小，到水面消失．沸腾时，有大量气泡产生，气泡在上升过程中体积逐渐增大，最后破裂；（3）水蒸气遇冷会凝结成小水珠；物体由气态变为液态的过程叫液化．【解答】解：（1）从表中可以看出，温度较低时，水吸热温度升高得快，快到沸。
