初应力的伸长值推算

后张法预应力张拉伸长 量计算与测定分析一、理论伸长量计算 1、理论公式：（1）根据《公路桥涵施工技术规范》（JTJ041—2000），钢绞线理论伸长量计算公式如下：PP P E A LP L =∆ ① ()()μθμθ+-=+-kx e P P kx P 1 ②式中：P P ——预应力筋的平均张拉力（N ），直线筋取张拉端的拉力，曲线筋计算方法见②式；L ——预应力筋的长度；A P ——预应力筋的截面面积（mm 2）；E P ——预应力筋的弹性模量（N/mm 2）；P ——预应力筋张拉端的张拉力（N ）；x ——从张拉端至计算截面的孔道长度(m)；θ——从张拉端至计算截面的孔道部分切线的夹角之和(rad)；k ——孔道每米局部偏差对摩擦的影响系数；μ——预应力筋与孔道壁的摩擦系数。

（2）计算理论伸长值，要先确定预应力筋的工作长度和线型段落的划分。

后张法钢绞线型既有直线又有曲线，由于不同线型区间的平均应力会有很大差异，因此需要分段计算伸长值，然后累加。

于是上式中：i L L L L ∆+∆+∆=∆ 21 PP i p i E A L P L i =∆P p 值不是定值，而是克服了从张拉端至第i —1段的摩阻力后的剩余有效拉力值，所以表示成“Pp i ”更为合适； （3）计算时也可采取应力计算方法，各点应力公式如下：()()()()111--+--⨯=i i kx i i eμθσσ各点平均应力公式为：()()ii kx i pikx e iiμθσσμθ+-=+-1 各点伸长值计算公式为：pip i E x L iσ=∆ 2、根据规范中理论伸长值的公式，举例说明计算方法：某后张预应力连续箱梁，其中4*25米联内既有单端张拉，也有两端张拉。

箱梁中预应力钢束采用高强度低松弛钢绞线（Φ15.24），极限抗拉强度f p =1860Mpa ，锚下控制应力б0=0.75f p =1395Mpa 。

K 取0.0015/m ，µ=0.25。

浅析后张法预应力钢绞线张拉伸长值计算【摘要】公路桥梁上部构造普遍采用预应力设计，板梁预应力施工常用的张拉方法有先张法和后张法，桥梁预应力钢绞线张拉时采用张拉应力和伸长值双控，实际伸长值和理论伸长值误差不得超过6%，故理论伸长值计算相当关键。

本文以内蒙古巴林左旗沙那水库泄洪渠交通桥为例，详细介绍了预应力张拉过程中张拉应力和张拉伸长值的计算方法，以及量测实际伸长值的计算方法。

【关键词】预应力后张法张拉伸长值计算方法1工程概述内蒙古巴林左旗沙那水库泄洪渠交通桥纵长135.56m，宽7m，本桥上部采用10×13装配式预应力混凝土（后张）空心板，先简支后桥面连续，全桥共设 2 联。

本桥平面位于直线上。

采用公路—Ⅰ级荷载，三级公路等级，桥面宽度1×净6.00m+2×0.5防撞墙，标准跨径13m。

预应力空心板梁高0.75m，梁宽1.24m，钢绞线孔道采用内径55mm的预埋金属波纹管，锚具采用YM15-4（3）锚具，本工程预应力钢束均采用标准强度为f pk=1860MPa的高强度、低松弛钢绞线，公称直径为15.2mm，公称面积为140mm2，钢束张拉采用张拉力与伸长量双控，锚下控制应力为0.75f pk。

空心板梁采用2N1+2N2预应力筋布置，中板N1、N2均为3Φs15.2束，边板N1为4Φs15.2束，N2为3Φs15.2束。

板梁采用C50号混凝土，采用夹片式YM15-4（3）自锚性能的锚具，预制空心板梁混凝土强度达到设计要求的90%后，且混凝土龄期不小于7d，方可张拉预应力钢束。

钢束采用两端对称张拉，张拉顺序为N2、N1，因采用低松弛钢绞线，根据JTG/T 3650-2020《公路桥涵施工技术规范》［1］，采用0→初应力→σcon（持荷2min锚固）。

预应力筋的实际试验值弹性模量E p=190GPa。

k为孔道每米局部偏差对摩擦的影响系数，μ为预应力筋与孔道壁的摩擦系数，JTG/T 3650-2020《公路桥涵施工技术规范》附录G-8给出了不同的孔道成型方式下的系数k、μ的选取，k、μ的取值见表1。

关于预应力筋理论伸长值和张拉实际伸长值△L的计算据《公路桥涵施工技术规范》（JTJ041-2000）简称“桥施规”第12.8.3条规定：“预应力筋采用预应力控制方法张拉时，应以伸长值进行校核。

实际伸长值与理论伸长值的差值应符合设计要求，设计无规定时，实际伸长值与理论伸长值的差值应控制在6%以内，否则应暂停张拉，待查明原因并采取措施予以调整后，方可继续张拉”。

对预应力筋采用预应力控制张拉及预应力筋伸长量校核的情况，作如下介绍：一、预应力筋理论伸长值△L的计算，按“桥施规”129页（12.8 3-1）公式采用，即：△L=P P L／A P E P公式中各参数的选用：P P-------预应力筋张拉端的平均张拉力（N）直线段：P P=P（1-e-kL）／KL曲线段：P p=P［1-e-(KL+μθ)］／(KL+μθ)式中：P-------预应力筋张拉端的拉力（KN）；e-------自然对数的底数e=2.718281828；K、μ------参数，按“桥施规”第339页附表G—8选用，当采用塑料波纹管时，μ值可用0.14；K值可用0.0015；θ-------从张拉端到计算截面曲线孔道的部分切线夹角之和（rad）；当钢束全长中，即有平曲线孔道，或者平、竖曲线组合孔道时，可取其切线夹角θP（平曲线切线夹角），θS竖向切线夹角的平方和的平方根计算即：θ=∑n1（QP2+θs2）1／2L---------预应力筋长度，是从计算截面至张拉端前锚夹片间各直线、曲线段的长度。

钢束计算截面确定：当两端张拉时，钢束布置多是以构件中心线对称布置，是以构件中线（跨中）为计算截面；当钢束布置不是以构件中心对称布置时，应以钢束两端张拉力克服摩阻力后终点力相等处为计算截面。

预应力筋的截面面积Ap；采用厂家提供的面积。

预应力筋的弹性模量Ep；采用厂家提供的弹模。

二、预应力筋的理论伸长值△L计算：一般采用精确计算法分段计算，即按直线段、曲线段长度（X），分别计算出其伸长量（△L i）再总加起来，故：△L=∑n1△Li△Li=Pi﹒X／A p﹒E pX（=△L i）---------直线段或曲线段的长度（m）三、预应力筋张拉时，实际伸长值据“桥施规”应当为：△L=△L1+△L2-C-△a式中：△L1----------从初始加力20%σcon开始，到控制张拉力100%σcon为此，期间的实测伸长量为（mm）。

关于预应力筋理论伸长值和张拉实际伸长值△L的计算据《公路桥涵施工技术规范》（JTJ041-2000）简称“桥施规”第12.8.3条规定：“预应力筋采用预应力控制方法张拉时，应以伸长值进行校核。

实际伸长值与理论伸长值的差值应符合设计要求，设计无规定时，实际伸长值与理论伸长值的差值应控制在6%以内，否则应暂停张拉，待查明原因并采取措施予以调整后，方可继续张拉”。

对预应力筋采用预应力控制张拉及预应力筋伸长量校核的情况，作如下介绍：一、预应力筋理论伸长值△L的计算，按“桥施规”129页（12.8 3-1）公式采用，即：△ L=P P L／A P E P公式中各参数的选用：P P-------预应力筋张拉端的平均张拉力（N）直线段：P P=P（1-e-kL）／KL曲线段：P p=P［1-e-(KL+μθ)］／(KL+μθ)式中：P-------预应力筋张拉端的拉力（KN）；e-------自然对数的底数e=2.718281828；K、μ------参数，按“桥施规”第339页附表G—8选用，当采用塑料波纹管时，μ值可用0.14；K值可用0.0015；θ-------从张拉端到计算截面曲线孔道的部分切线夹角之和（rad）；当钢束全长中，即有平曲线孔道，或者平、竖曲线组合孔道时，可取其切线夹角θP（平曲线切线夹角），θS竖向切线夹角的平方和的平方根计算即：θ=∑n1（QP2+θs2）1／2L---------预应力筋长度，是从计算截面至张拉端前锚夹片间各直线、曲线段的长度。

钢束计算截面确定：当两端张拉时，钢束布置多是以构件中心线对称布置，是以构件中线（跨中）为计算截面；当钢束布置不是以构件中心对称布置时，应以钢束两端张拉力克服摩阻力后终点力相等处为计算截面。

预应力筋的截面面积Ap；采用厂家提供的面积。

预应力筋的弹性模量Ep；采用厂家提供的弹模。

二、预应力筋的理论伸长值△L计算：一般采用精确计算法分段计算，即按直线段、曲线段长度（X），分别计算出其伸长量（△L i）再总加起来，故：△L=∑n1△Li△Li=Pi﹒X／A p﹒E pX（=△L i）---------直线段或曲线段的长度（m）三、预应力筋张拉时，实际伸长值据“桥施规”应当为：△L=△L1+△L2-C-△a式中：△L1----------从初始加力20%σcon开始，到控制张拉力100%σcon为此，期间的实测伸长量为（mm）。

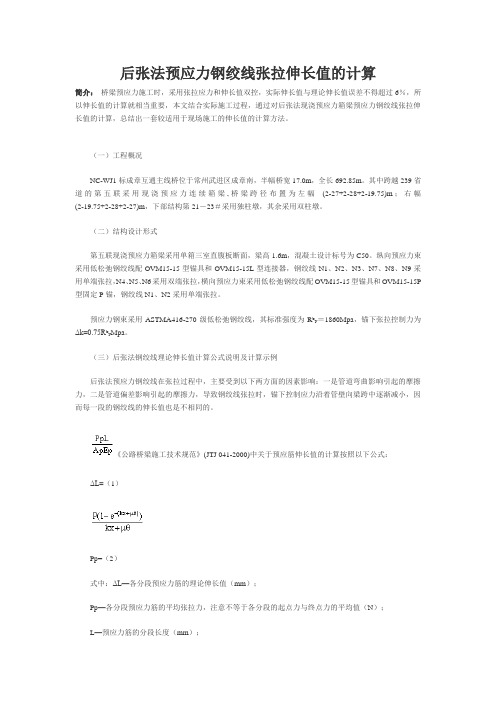

后张法预应力钢绞线张拉伸长值的计算简介：桥梁预应力施工时，采用张拉应力和伸长值双控，实际伸长值与理论伸长值误差不得超过6％，所以伸长值的计算就相当重要，本文结合实际施工过程，通过对后张法现浇预应力箱梁预应力钢绞线张拉伸长值的计算，总结出一套较适用于现场施工的伸长值的计算方法。

（一）工程概况NC-WJ1标成章互通主线桥位于常州武进区成章南，半幅桥宽17.0m，全长692.85m。

其中跨越239省道的第五联采用现浇预应力连续箱梁,桥梁跨径布置为左幅(2-27+2-28+2-19.75)m；右幅(2-19.75+2-28+2-27)m，下部结构第21－23＃采用独柱墩，其余采用双柱墩。

（二）结构设计形式第五联现浇预应力箱梁采用单箱三室直腹板断面，梁高1.6m，混凝土设计标号为C50。

纵向预应力束采用低松弛钢绞线配OVM15-15型锚具和OVM15-15L型连接器，钢绞线N1、N2、N3、N7、N8、N9采用单端张拉，N4、N5、N6采用双端张拉，横向预应力束采用低松弛钢绞线配OVM15-15型锚具和OVM15-15P 型固定P锚，钢绞线N1、N2采用单端张拉。

预应力钢束采用ASTMA416-270级低松弛钢绞线，其标准强度为R b y＝1860Mpa，锚下张拉控制力为Δk=0.75R b y Mpa。

（三）后张法钢绞线理论伸长值计算公式说明及计算示例后张法预应力钢绞线在张拉过程中，主要受到以下两方面的因素影响：一是管道弯曲影响引起的摩擦力，二是管道偏差影响引起的摩擦力，导致钢绞线张拉时，锚下控制应力沿着管壁向梁跨中逐渐减小，因而每一段的钢绞线的伸长值也是不相同的。

《公路桥梁施工技术规范》(JTJ 041-2000)中关于预应筋伸长值的计算按照以下公式：ΔL=（1）Pp=（2）式中：ΔL—各分段预应力筋的理论伸长值（mm）；Pp—各分段预应力筋的平均张拉力，注意不等于各分段的起点力与终点力的平均值（N）；L—预应力筋的分段长度（mm）；Ap—预应力筋的截面面积（mm2）；Ep—预应力筋的弹性模量（Mpa）；P—预应力筋张拉端的张拉力，将钢绞线分段计算后，为每分段的起点张拉力，即为前段的终点张拉力（N）；θ—从张拉端至计算截面曲线孔道部分切线的夹角之和，分段后为每分段中各曲线段的切线夹角和（rad）；x—从张拉端至计算截面的孔道长度，整个分段计算时x等于L（m）；k—孔道每束局部偏差对摩擦的影响系数（1/m），管道弯曲及直线部分全长均应考虑该影响；μ—预应力筋与孔道壁之间的磨擦系数，只在管道弯曲部分考虑该系数的影响。

预应力张拉伸长量最简单的计算公式
预应力张拉伸长量是计算预应力的重要参数之一。

它反映了预应力杆件在张拉过程中的伸长变化量，也是评价预应力施工质量的关键指标。

在计算预应力张拉伸长量时，可以使用以下简单的公式：
ΔL = F × L / A × E
其中，ΔL代表预应力张拉伸长量，F代表预应力的施加力，L代表预应力杆件的长度，A代表预应力杆件的截面积，E代表预应力杆件的弹性模量。

通过这个公式，我们可以计算出预应力杆件在施加预应力力后的伸长变化量。

这个伸长量可以直接影响到预应力的传递效果和杆件的受力性能。

需要注意的是，公式中的参数需要准确的数值来进行计算。

预应力施工过程中，需要使用专业的设备和工具来控制施加力的大小和施加位置，以确保计算结果的准确性。

在实际应用中，预应力张拉伸长量的计算是预应力施工的重要一环。

通过合理的计算和控制，可以保证预应力杆件的受力效果和工程的安全可靠性。

因此，工程师在预应力施工过程中，需要充分了解预应力张拉伸长量的计算原理和方法，并严格按照规范要求进行操作，
以确保工程质量和安全。

钢绞线伸长值计算公式钢绞线伸长值计算(1) 依据台座具体形式及钢绞线锚固形式，计算下料长度为：下料长度L=传力柱长+钢横梁宽-1.20=85+0.60-1.20=84.4m设计图纸规定单束张拉控制力为195.3KN,则各阶段的张拉力为:初始应力0.1δcon ：0.1×195.3=19.53KNδcon ： 195.3KN1.05δcon ： 205.065KN(2)根据公式ΔL=ΡL/AypEyp，(式中:L=84.4m，Ayp=140mm2，Eyp=1.95×105N/mm2)计算各阶段张拉中钢绞线的伸长值：结果为：0.1δcon时: ΔL1=60mmδcon时: ΔL2=604mm1.05δcon时: ΔL3=635mm则钢绞线在控制应力时的量测伸长值:ΔL=ΔL2-ΔL1=544mm钢绞线在1.05δk时的量测伸长值:ΔL=ΔL3-ΔL1=575mm单根：总吨位/总根数×锚固长度m/2.73(或2.8)=伸长值（单位mm）偏差5～10％总吨位＝KN.M/10，钢绞线面积取140mm2，弹性模量1.95~2×105如：5根钢绞线60吨，张拉段45m，单根伸长值＝60/5×45/2.8=192.9mm7根6米120吨：120/7×6/2.8＝36.7346913根13米250吨：250/13×13/2.8＝89.2857113根21米250吨：250/21×13/2.8钢绞线的下料、编束钢绞线下料前先将钢绞线卷放在自制的放线架中，再将铁皮剪断，然后人抓住钢绞线一端，将钢绞线缓缓拉开（注意不使钢绞线产生有害变形，对有害变形的部分必须除掉），钢绞线下料用砂轮切割机切断。

钢绞线下料长度既要满足使用要求，又要防止下料过长造成浪费。

每根钢绞线的长度按下式确定：L=l+2×（l1+l2+l3+l4）式中：L—钢绞线下料长度l—孔道净长l1—工作锚长度l2—千斤顶长度l3—工作锚长度l4—张拉端外露长度，取50cm将下好的钢绞线放在工作台上，据设计编制成束。

1、计算公式及说明：预应力钢绞线张拉理论伸长值计算公式(参照《公路桥涵施工技术规范》JTJ041-200 0)ΔL＝（PpL）/（ApEp）………………①①式中：Pp――预应力筋的平均张拉力（N），直线筋取张拉端的拉力，两端张拉的曲线筋，计算方法见公式②；L――预应力筋的长度（mm）Ap――预应力筋的截面面积（mm2）Ep――预应力筋的弹性模量（Mpa）Pp＝P（1－e-(kx+μθ)）／（kx＋μθ）……②②式中：Pp――预应力筋平均张拉力（N）P――预应力筋张拉端的张拉力（N）x――从张拉端至计算截面的孔道长度（m）θ――从张拉端至计算截面曲线孔道部分切线的夹角之和（rad）k――孔道每米局部偏差对摩擦的影响系数（1/m）μ――预应力筋与孔道壁的摩擦系数对公式的两点说明：（1）、因为预应力筋大多呈曲线布置，因此Pp的计算通常采用公式②进行，对于曲线筋还应根据不同的曲率半径进行分段，分别计算相应的Pp和ΔL。

（2）、对于②式中的θ，由它的符号解释可知，曲线孔道部分切线的夹角之和应等于曲线所对应的圆心角，根据几何关系得出：θ=L/R(rad),式中L是从张拉端至计算截面曲线孔道的长度（m），R是该段曲线孔道的曲率半径（m）。

2、基础数据选定由工程概况介绍及技术规范和钢绞线的规格选定下列数据：系数k及μ值表孔道成型方式k μ（钢绞线）预埋金属螺旋管道0.0015 0.20～0.25采用值0.0015 0.20钢绞线强度：钢绞线截面积：Ap＝140mm2钢绞线弹性模量：Ep=195000Mpa二、理论伸长值计算本例通过对中梁N1钢绞线的计算进行说明，钢绞线的设计见下图，由图可知，钢绞线成直线和曲线交错对称布置，因此选定半幅钢绞线分成AB，BC，CD三段分别计算伸长值，另外半幅伸长值与此相等。

对于中梁N1钢绞线：钢绞线股数：n＝7股1、张拉控制力计算钢绞线总的截面积：Ap＝7*140＝980mm2钢绞线弹性模量：Ep=195000Mpa钢绞线强度：单束钢绞线张拉控制应力σcon=0.75×1860=1395Mpa单束钢绞线张拉控制力：P1=1395*140=195300N超张拉张拉力：1.03P1×7＝1.03*195300*7＝1408113N2、分段起、终点力及平均张拉力计算，列表如下注：（rad）＝3.543/29＝0.1223、伸长量计算，将已知数据代人公式①，计算出△LAB=1397477.51*10124/(980*195000)=74.03mm△LBC=1366490.10*3543/(980*195000)=25.33mm△LCD=1345199.27*1074/(980*195000)=7.56mm△L/2=74.03+25.33+7.56＝106.92mm总伸长量：△L＝2*106.92＝214mm同理可知，初应力推算伸长值：△L2=(214/1.03)*0.1=21mm,式中张拉1.03时的伸长量为214，张拉至0.1时的应力为21mm。
