海洋钻井平台专题 之 舱底水系统

钻井设备- Swivel & Top driver前面我们已经知道了，钢丝绳穿过定滑轮组和动滑轮组，动滑轮组因此可以上下自由的运动。

但是问题出来了，上下垂直方面可以很方便的运动，但是我们钻井，还需要旋转的力，也就是钻杆是旋转的，我们的滑轮组不可能跟着一起转，否则之间的钢丝绳估计会绞得像麻花。

这是swivel的其中的一个作用，同时我们也知道，钻井需要钻井液，试着想一想，钻杆在哪里高速的旋转着，我们如何把钻井液-泥浆送到钻杆的中空的空间去呢？这是swivel的另外一个重要作用- 泥浆进入钻杆的最初的通道。

如下图，泥浆经高压软管—鹅颈管goose neck—进入swivel。

要起到以上两个作用，swivel的结构就基本上知道一二了。

如下面的彩图，在swivel的本体中，下部的杆swivel stem通过滑动轴承-锥形和本体形成相对运动，本体同时承受侧向力和向下的拉力。

同时杆的顶部和本体上部形成密封空间，泥浆经鹅颈管进入此密封空间，在经空心的杆进入钻杆。

空心杆下部为API螺纹接头，可以和钻杆拧接。

好了，我们现在可以把swivel改造一下---给它加上能够使swivel stem旋转的动力。

如何改造，很简单，加电机和齿轮。

怎么加？我们可以想象一下，既然要使swivel stem旋转，那么我们在swivel stem上加一个大的齿轮，如同汽车的轮子一样，中间杆是swivel stem，轮子是齿轮。

在齿轮的一侧再加一个由电机带动的齿轮，它们啮合在一起。

这样一来，swivel stem就可以在电机的带动下旋转起来。

同样地，为了平横侧向力，以及增加旋转的扭矩，在齿轮的另一侧也加一个电机带着的齿轮。

下图是齿轮箱：然后加上必要的润滑设施和结构部分，以及导向机构。

它有了一个新的名字Top driver，也叫power swivel。

很显然，Top driver与swivel的区别，swivel是它的一部分。

事实上，Top driver 要比上面写的复杂的多。

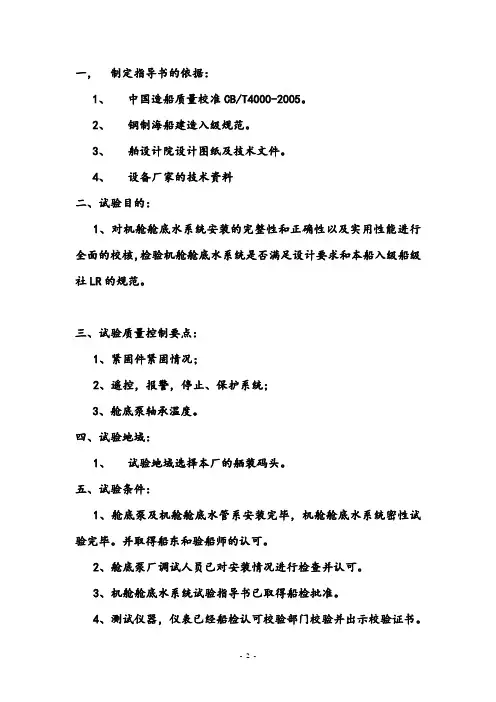

一，制定指导书的依据：1、中国造船质量校准CB/T4000-2005。

2、钢制海船建造入级规范。

3、舶设计院设计图纸及技术文件。

4、设备厂家的技术资料二、试验目的：1、对机舱舱底水系统安装的完整性和正确性以及实用性能进行全面的校核，检验机舱舱底水系统是否满足设计要求和本船入级船级社LR的规范。

三、试验质量控制要点：1、紧固件紧固情况；2、遥控，报警，停止、保护系统；3、舱底泵轴承温度。

四、试验地域：1、试验地域选择本厂的舾装码头。

五、试验条件：1、舱底泵及机舱舱底水管系安装完毕，机舱舱底水系统密性试验完毕。

并取得船东和验船师的认可。

2、舱底泵厂调试人员已对安装情况进行检查并认可。

3、机舱舱底水系统试验指导书已取得船检批准。

4、测试仪器，仪表已经船检认可校验部门校验并出示校验证书。

5、参加试验人员需要有资格证书及试验经验。

6、安全措施要符合船厂相关的规定。

六、试验组织与计划：1、试验组织：机舱舱底水试验应组织指挥领导小组，由船厂项目部，生产部，技术部，质检部，安全部，船机车间，电气车间等人员组成，由项目部经理担任总指挥（或委托代理人），各部门人员，应分工明确，责任到人，团结协作，为共同圆满的完成试验任务而努力工作。

还应该邀请轮机长，三管轮等船员参与试验。

应为参加试验的全体人员，特别是验船师，轮机员准备必要的工作条件。

舱底泵的操作由舱底泵厂家人员或船机车间钳工师傅进行。

2、试验计划：试验要制定切合实际工程情况的时间表，用书面文件通知领导小组每位成员。

七、试验程序1、向机舱舱底注入海水，在舱底泵吸口以上的海水不少于500mm。

2、测量舱底泵电机的绝缘电阻。

检查舱底泵自吸装置，空气开关是否打开，空气压力是否满足要求。

检查各相应阀门的开、关状态是否正常，由舱底泵厂家人员或者船机车间钳工师傅起动舱底泵。

检查舱底泵的各项运转参数，如有异常，应马上停止运行并检查相关的设备。

找到产生的原因，并且消除以后方可继续运转2、做舱底泵的排水试验，时间不少于30min，适当的往机舱注入消防水，以满足试验时的用水量。

第三节 放水系统一、放水系统的布置形式由于干舷受到战斗损坏，或由于水密隔壁失去密闭性，以及灭火时，大量的水进入到布置在甲板上的舱室内，结果通常引起急剧降低舰船的稳性，为此，大量进入舰艇甲板上的水应该立即排至舷外。

在甲板或平台上面舱室中的水用放水系统放出。

布置在设计水线附近，甲板上的隔舱很有可能浸水，这种甲板在各舰船上（轻型舰艇除外），通常为下甲板，稍高出设计水线。

由于战斗或应急损坏而进入到下甲板上的水，用放水系统将水排到布置在下面的隔舱，或直接排到有排水工具的底舱，以便将水最后排至舷外。

如果下面的舱室内布置有保证舰船战斗活动的机械和设备，则应避免其进水，水应该尽可能从下甲板流到密闭的空舱：如纵倾和横倾平衡隔舱和隔离舱等。

从这些要求中显然是不允许将水放入机舱、锅炉舱和发电站的。

放水系统图3-21由可闭漏水孔1组成，用以将水从下甲板放出。

可闭漏水孔由传动杆2操纵，传动杆引到离甲板一定高度，以便当舱室进水时可以方便地打开漏水孔。

放水管3将漏水孔下端通过舰船内部连接到下面隔舱或底舱。

当下面舱室进水时，为了避免水通过放水系统从下面进入到甲板上，在放水管上将有止回阀——舌阀4。

为了同一目的，漏水孔的结构做成可闭式的，以便当水通过放水系统进入时，可以将其关闭，舰船日常活动期间，放水漏水孔经常处于关闭状态，只有在需要时将水从舰船下甲板放出时，才打开漏水孔。

用放水系统同样可以使水从平台和中间甲板处的舱中流出来。

放水系统特别是在舰船艏艉两端处的舱室中广泛采用。

这些舱室在大多数情况下，用作纵倾平衡隔舱，其疏水和浸水通常是通过直接安装在这些隔舱甲板上的放水阀进行。

放水阀见图3-3阀由阀体1做成，阀体里面装有阀盘2和有橡皮或金属密封装置3，由操纵部位的阀门传动标旋转螺旋阀杆的方法，打开和关闭盘形阀。

阀用法兰4固定到甲板铺板上，上面遮上网5，以防止损坏和阻塞。

图3-2 放水系统 图3-3 放水阀放水阀的直径按下式计算：s H gHT kVd ξπ236008=（m ） （3-3）式中 T ——舱内放水时间（h ）；kV ——浸水舱计算容积（m 3）；H ——舱内水位高度（m ）。

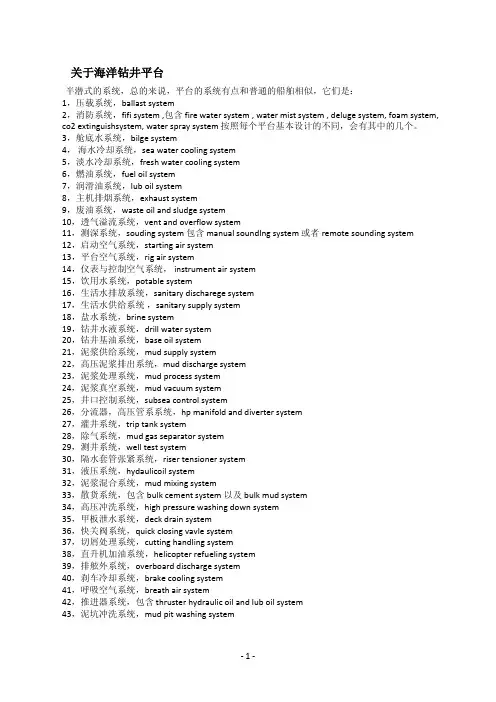

关于海洋钻井平台半潜式的系统，总的来说，平台的系统有点和普通的船舶相似，它们是：1，压载系统，ballast system2，消防系统，fifi system ,包含fire water system , water mist system , deluge system, foam system, co2 extinguishsystem, water spray system 按照每个平台基本设计的不同，会有其中的几个。

3，舱底水系统，bilge system4， 海水冷却系统，sea water cooling system5，淡水冷却系统，fresh water cooling system6，燃油系统，fuel oil system7，润滑油系统，lub oil system8，主机排烟系统，exhaust system9，废油系统，waste oil and sludge system10，透气溢流系统，vent and overflow system11，测深系统，souding system 包含 manual soundIng system 或者remote sounding system12，启动空气系统，starting air system13，平台空气系统，rig air system14，仪表与控制空气系统， instrument air system15，饮用水系统，potable system16，生活水排放系统，sanitary discharege system17，生活水供给系统 ，sanitary supply system18，盐水系统，brine system19，钻井水液系统，drill water system20，钻井基油系统，base oil system21，泥浆供给系统，mud supply system22，高压泥浆排出系统，mud discharge system23，泥浆处理系统，mud process system24，泥浆真空系统，mud vacuum system25，井口控制系统，subsea control system26，分流器，高压管系系统，hp manifold and diverter system27，灌井系统，trip tank system28，除气系统，mud gas separator system29，测井系统，well test system30，隔水套管张紧系统，riser tensioner system31，液压系统，hydaulicoil system32，泥浆混合系统，mud mixing system33，散货系统，包含bulk cement system 以及bulk mud system34，高压冲洗系统，high pressure washing down system35，甲板泄水系统，deck drain system36，快关阀系统，quick closing vavle system37，切屑处理系统，cutting handling system38，直升机加油系统，helicopter refueling system39，排舷外系统，overboard discharge system40，刹车冷却系统，brake cooling system41，呼吸空气系统，breath air system42，推进器系统，包含 thruster hydraulic oil and lub oil system43，泥坑冲洗系统，mud pit washing system1、压载系统它的作用就是使平台能够相对自由的吃水，保持在深海中的稳性。

海洋钻井平台简介海洋钻井平台（drilling platform）是主要用于钻探井的海上结构物。

平台上装钻井、动力、通讯、导航等设备，以及安全救生和人员生活设施，是海上油气勘探开发不可缺少的手段。

主要分为移动平台和固定式平台两大类。

其中按结构又可分为：（1）移动式平台：坐底式平台、自升式平台、钻井船、半潜式平台、张力腿式平台、牵索塔式平台（2）固定式平台：导管架式平台、混凝土重力式平台、深水顺应塔式平台坐底式钻井平台坐底式钻井平台又叫钻驳或插桩钻驳，适用于河流和海湾等30m 以下的浅水域。

坐底式平台有两个船体，上船体又叫工作甲板，安置生活舱室和设备，通过尾郡开口借助悬臂结构钻井；下部是沉垫，其主要功能是压载以及海底支撑作用，用作钻井的基础。

两个船体间由支撑结构相连。

这种钻井装置在到达作业地点后往沉垫内注水，使其着底。

因此从稳性和结构方面看，作业水深不但有限，而且也受到海底基础(平坦及坚实程度)的制约。

所以这种平台发展缓慢。

然而我国渤海沿岸的胜利油田、大港油田和辽河油田等向海中延伸的浅海海域，潮差大而海底坡度小，对于开发这类浅海区域的石油资源，坐底式平台仍有较大的发展前途。

80年代初，人们开始注意北极海域的石油开发，设计、建造极区坐底式平台也引起海洋工程界的兴趣。

目前已有几座坐底式平台用于极区，它可加压载坐于海底，然后在平台中央填砂石以防止平台滑移，完成钻井后可排出压载起浮，并移至另一井位。

图为胜利二号坐底式钻井平台。

自升式钻井平台由平台自升式钻井平台由平台、桩腿和升降机构组成，平台能沿桩腿升降，一般无自航能力。

工作时桩腿下放插入海底，平台被抬起到离开海面的安全工作高度，并对桩腿进行预压，以保证平台遇到风暴时桩腿不致下陷。

完井后平台降到海面，拔出桩腿并全部提起，整个平台浮于海面，由拖轮拖到新的井位。

1953年美国建成第一座自升式平台，这种平台对水深适应性强，工作稳定性良好，发展较快，约占移动式钻井装置总数的1／2。

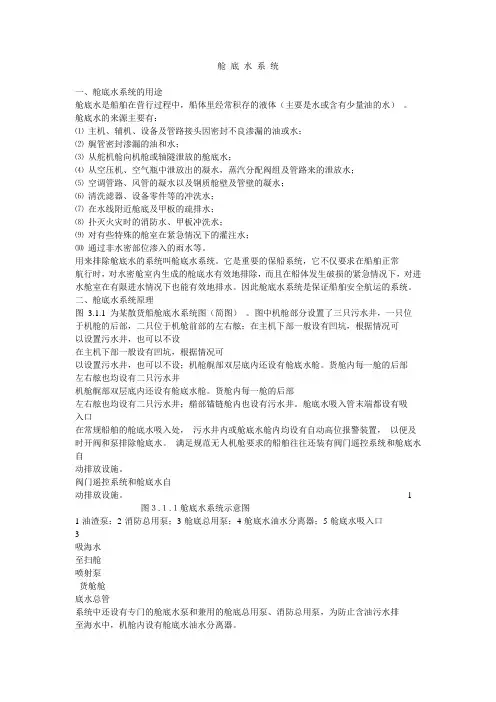

船舶舱底水系统新轮机人必看舱底水是指机舱或货舱舱底积水，专门用于排出舱底积水的管路系统称为舱底水系一,舱底积水的来源舱底水的来自以下几个方面：（1）机舱内冷却水管路的海水淡水的泄漏;蒸汽管路冷凝水的泄漏，水柜中水的泄漏和泄放;燃滑油管路油柜及设备中油的泄漏等。

（2）艉轴填料函处的漏水。

（3）舱口流入的雨水（4）甲板冲洗用水。

（5）设备检修放水（6）货舱洗舱水扑灭火灾用消防水（7）船体破损后进水舱底积水对船体有腐蚀作用;货舱积水会浸湿货物，造成货损;机舱舱底积水会使机电设备受潮或浸水损坏，影响机器正常运转，并给管理工作带来困难。

当舱底水积存过多时，将会严重地影响船舶稳性和危及航行安全。

二、舱底水系统的作用舱底水系统的作用是及时将机炉舱和货舱的舱底积水排至舷外。

一般而言，正常营运的船舶机舱舱底积水量为1-10m³/d，对于20万-30万吨级的船舶，则可达到20m³/d左右。

当船舶损时，舱底水系统还可用于应急排出积水。

货舱积水一般不含油，通常直接排放至舷外;而舱积水一般都含油，故需要经油水分离器进行处理，当含油量低于15ppm后方可入海三、对舱底水系统的一般要求（1）所有船舶均应设有有效地舱底水排放装置，以便能抽除及排干任何水密舱室中的水。

（2）机器处所舱底水的排除应符合防止船舶造成水域污染的有关规定。

（3）系统中的管路应能防止舷外水或自压载舱的水进人货舱或机炉舱，或从一舱进入另的可能性（4）舱底水管路中的液流是单向的，只允许将舱室中积水向外抽出。

为防止各舱舱底水互串通，管路中的分配阀箱、舱底水管和直通舱底水泵支管上的阀门均应为截止止回阀（5）舱底水泵、压载水泵、消防水泵等若互相连通时，管路应保证各泵同时工作而互不干扰（6）对于客船，在事故后所有实际可能的情况下，无论船舶正浮或倾斜，应能抽除并排干一个水密分舱内的积水，但固定油舱和水舱除外。

（7）排水管系的布置应在船舶正浮或横倾不超过5°时任何舱室或水密区域内的积水至少通过一个吸口排出。

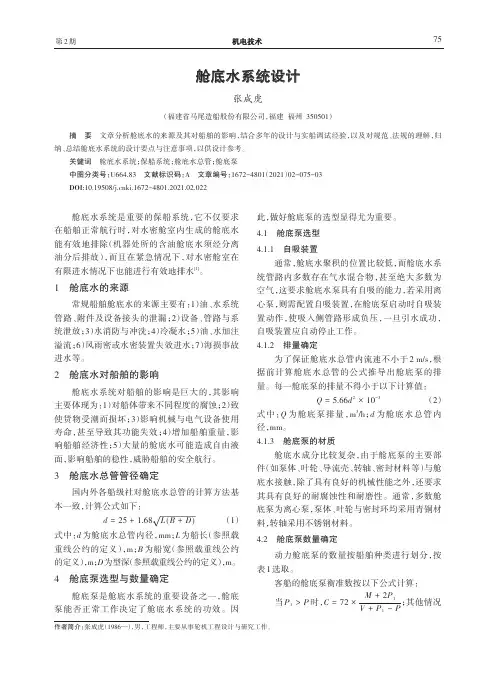

船舶舱底水系统设计探讨船舶舱底水系统设计是船舶系统中非常重要的一部分，其作用是防止船舶舱底进水。

因此，良好的船舶舱底水系统设计在保证船舶航行安全的同时，也将减少船舶运营成本并延长船舶使用寿命。

船舶舱底水系统包括船底理水管、船底安全阀、船底疏水管、球阀和阀门等部分。

1、船底理水管：是船舶舱底水系统的主管道，负责输送和排放船底的水。

为确保系统的稳定性和安全性，应根据船舶的实际情况进行材料选择和管径设计。

2、船底安全阀：是保证船舶安全的关键部件。

通常情况下，在孔板理水口管线的末端，设置一个FK安全阀门来防止水过多进入船体，造成危险。

3、船底疏水管：是船舶舱底水系统的重要组成部分。

其作用是将船底水通过疏水管疏出船外，防止水进一步滞留在船舶底部，导致船身受损或水线高度变化。

4、球阀和阀门：由于船舶的可靠性和安全性要求很高，因此应选用高质量的球阀和阀门。

船舶运行时，应随时检查和维护这些关键元件以确保系统的正常运行。

1、选择合适的材料：根据船舶的实际情况选择合适的材料，既要满足耐腐蚀、耐磨损等要求，还要具有良好的成本效益。

2、考虑系统的安全性：船舶舱底水系统的安全性是至关重要的。

在设计过程中，必须考虑安全阀门、球阀阀门的选材和安装位置以确保系统始终保持正常运行状态。

3、优化系统结构：船舶舱底水系统的结构和工作流程要简单明了，容易维护。

它的设计应充分考虑船体结构和水流动力学的特点，以提高系统的整体效率。

4、合理布置管路：管路的布置布置要考虑水流动的方向和力度，防止管路出现阻塞、漏水、泄露等问题，同时也要保证维修方便。

5、合理的系统容量：船舶舱底水系统容量的合理设计对于减少船舶损失具有显著的效果。

一般情况下，应根据船型、航线等因素合理确定容量大小。

三、船舶舱底水系统的运行和维护1、原材料的保养。

在正常使用中，应定期进行原材料的维护和检查，防止生锈和损坏。

2、定期清理和检查系统。

根据船舶的使用情况，定期清洗和检查船舶舱底水系统，防止系统中出现杂质和沉积物，避免水管道的阻塞和损坏。

船舶舱底水系统设计探讨船舶舱底水系统是船舶上非常重要的一个系统，它主要是用来处理舱底积水和排水的系统。

舱底积水是指船舶在航行和停泊过程中舱底进水所形成的水体，而舱底排水则是指将舱底积水排出船舶的行为。

船舶舱底水系统的设计对于船舶的安全和舒适性有着非常重要的影响。

在本文中，我们将探讨船舶舱底水系统的设计原则、系统组成和设计考虑。

一、船舶舱底水系统的设计原则1. 安全性原则：船舶舱底水系统的设计应考虑到船舶在恶劣海况下的安全性。

系统设计应该能够有效地排水并避免舱底积水积聚，防止船舶因舱底积水而发生倾覆或其他危险情况。

2. 效率原则：船舶舱底水系统的设计应该能够快速、有效地排水，确保船舶在航行过程中舱底始终保持干燥，减少舱底积水对船舶结构和设备的腐蚀和损坏。

3. 经济原则：船舶舱底水系统的设计应该在满足安全和效率的前提下尽量节约成本，包括系统设备的选购和安装、系统运行的维护以及系统的使用成本。

二、船舶舱底水系统的组成船舶舱底水系统由排水泵、海水入口、舱底污水管道、舱底积水传感器、控制系统等部分组成。

1. 排水泵：排水泵是船舶舱底水系统的核心部分，它负责将舱底积水抽出船舶并排放至船外。

排水泵一般采用离心泵或螺杆泵，根据船舶的规模和载重量确定泵的排水能力和数量。

2. 海水入口：海水入口是供给排水泵的原水源，它一般安装在船舶舱底，从海水中吸取水源。

海水入口的位置和数量应考虑到舱底水流和舱室的布局，确保排水系统的通畅。

3. 舱底污水管道：舱底污水管道将舱底积水从舱底排水泵引导至船外，并通过适当的排放装置将舱底积水排放至海洋中。

4. 舱底积水传感器：舱底积水传感器用于监测舱底积水的液位，一旦舱底积水超出安全范围，传感器将向控制系统发送信号，启动排水泵进行排水。

5. 控制系统：控制系统是舱底水系统的大脑，它接收来自传感器的信号，控制排水泵的启停和运行，确保舱底水系统的正常运行。

三、船舶舱底水系统的设计考虑1. 船舶舱底水系统的布局应充分考虑船舶结构和舱室的布局，确保排水管道及所需设备的布置合理稳固，不影响舱室的通畅和货物的存放。

船舶舱底水系统设计探讨船舶舱底水系统是船舶设计中至关重要的一环，它不仅涉及到船舶的稳定性和安全性，还关系到船舶的运行效率和船员的工作环境。

设计一个合理、可靠的舱底水系统对于船舶的运行和管理至关重要。

本文将对船舶舱底水系统的设计进行探讨，包括设计的要求、设计的考虑因素以及设计中的一些关键技术。

舱底水系统的设计要求舱底水系统是船舶的排水系统，其设计要求主要包括以下几个方面：1. 排水能力：舱底水系统需要具备足够的排水能力，能够在船舶进入恶劣海况或遇到舱底进水的情况下，迅速将舱底的水排出，确保船舶的稳定性和安全性。

2. 可靠性：舱底水系统是船舶的关键系统之一，需要具备高度的可靠性，能够在各种复杂的工况下始终正常工作。

3. 操作方便：舱底水系统的操作需要简便方便，船员能够轻松地对系统进行操作和监控。

4. 耐久性：舱底水系统需要具备良好的耐久性，能够在长期使用的情况下不出现大的故障和损坏。

设计的考虑因素1. 船舶的类型和规模：不同类型和规模的船舶具有不同的排水需求，因此需要根据具体的船舶情况来设计舱底水系统。

2. 舱底水系统的布局：舱底水系统需要与船舶的结构布局相匹配，同时也需要考虑系统的紧凑性和维护性。

3. 排水管道的布置：排水管道的布置需要考虑到舱底结构和舱室的布局，以及排水的路径和出水口的位置。

5. 控制系统的设计：舱底水系统的控制系统需要能够实现自动控制和远程监控，确保系统的安全可靠运行。

设计中的关键技术在舱底水系统的设计中，有一些关键的技术需要特别注意，这些技术包括：1. 自动排水技术：舱底水系统需要具备自动排水功能，能够根据水位的变化自动启动排水泵进行排水操作。

2. 双重系统设计：舱底水系统通常采用双重系统设计，即设有备用的排水泵和管道，以确保系统在一次排水出现故障时能够及时切换到备用系统进行排水。

3. 防堵技术：舱底水系统的排水管道需要考虑到可能的堵塞问题，需要设计相应的防堵技术，以保证系统的畅通。

第四节疏水系统一、疏水系统的用途疏水系统是属于保证舰船正常运行的一类系统，与排水系统的区别仅在于用来排除舰船舱底少量的积水。

舰船在正常运行时，疏水系统的用途：1、排除机舱、锅炉舱和辅机舱的舱底积水。

舱底积水的来源为：机械设备的泄水，管路的漏泄，冲洗用水和经过船体不严密处渗水，以及从各种船体开口流入的雨水等等。

由于这些水流最终都将汇集于舱底，故统称为“舱底水”。

当舱底水积存过多时，会影响机械装置的正常运行，甚至会影响舰船的稳性，危及航行安全。

机舱或锅炉舱的舱底水积存太多可能会引起燃油火灾。

因此必须定期把舱底水排除，以保持舱底干燥。

2、排除各种没有专门用途的底部隔舱的积存水，以及锚链舱、球鼻首声纳舱、电罗经计程仪舱、轴隧、舵机舱的舱底疏水。

3、纵倾和横倾平衡舱的疏水。

二、疏水系统原理线路图在各种类型舰船上均设有疏水系统，由于疏水系统属于日常系统，因此其设计主要是满足于使用要求。

疏水系统应能使全船从首至尾的每一个隔舱和舱室均可以疏水，并应避免经过疏水吸口使隔舱和舱室进水。

疏水系统除了完成直接功能外，特别在小型舰船上用作为提高生命力的补助工具。

因而在很多类型的舰船上，疏水系统按独立分段原理设计，以提高舰船的抗沉性。

在独立分段范围内，疏水系统可以按单线、分组或独立线路敷设。

图3-7所示是驱逐舰某隔舱的疏水系统。

它是按分组线路设计的。

采用压头为8mH20 时，排量为30m3/h的水喷射泵1作为疏水工具。

每一个水喷射泵用吸入接管2和截止止回阀3与吸入滤网4连接，通过集水阱格子板5吸入舱底水。

来自水喷射泵的排水接管6和止回阀7与在水线以上舷边孔8连接。

水喷射泵的工作水从消防系统总管通过起动阀9进入。

冬季为了吹洗和加热，将来自日用蒸汽系统的蒸汽通过阀10加热舷边孔。

在所有情况下，疏水系统的喷射泵和阀均就地操纵。

按分组线路设计的疏水系统，在舰船建造中是较广泛采用的。

因为比较能满足对疏水系统所提出的全部要求。

常用的疏水喷射泵排量为10〜30m3/h。

船舶舱底水系统设计探讨船舶舱底水系统是船舶上一个非常重要的系统，它可以影响到船舶的航行性能和安全性。

舱底水系统的设计需要考虑到船舶的使用环境、性能要求和成本等多方面因素。

本文将对船舶舱底水系统的设计进行探讨，分析其在船舶中的重要性和设计原则。

一、舱底水系统的作用船舶舱底水系统是用来控制船舶水下舱体内水的系统，它的主要作用是排水和防水。

排水是指船舶在航行中，遇到波浪冲击或者船舶内部水的堵塞等情况下，需要将积水排出舱体，以保证船舶的稳定性和航行性能。

而防水则是指在船舶发生漏水或者进水的情况下，需要及时将水排出舱体，以防止船舶下沉和进一步损坏。

舱底水系统的设计对于船舶的安全性和航行性能至关重要。

1. 可靠性船舶舱底水系统的设计必须保证其具有高可靠性，即在各种航行环境和条件下都能够正常工作。

特别是在恶劣天气或者海况下，舱底水系统必须能够迅速排水和防水，以保证船舶的稳定性和安全性。

在设计舱底水系统时，需要考虑到系统的自动化程度、备用设备和应急措施等因素，以确保系统具有高度的可靠性。

2. 高效性船舶舱底水系统的设计还需要保证其具有高效性，即能够在短时间内将舱体内的水排出或者阻止外部水进入。

这需要舱底水系统具有较大的排水流量和快速的反应速度，以应对突发情况和紧急情况。

高效性还需要系统具有良好的设计和布局，以减少水流阻力和提高水的排放效率。

3. 经济性船舶舱底水系统的设计还需要考虑到其经济性，即在满足性能要求的前提下，尽量减少成本。

这需要在系统的选材、结构设计和设备配置等方面进行综合考虑，以达到最佳的性价比。

还需要考虑到系统的运行维护成本和寿命成本，并采取相应的措施进行节约和控制。

4. 兼容性船舶舱底水系统的设计还需要考虑到其兼容性，即能够与船舶其他相关系统进行良好的衔接和协同。

这需要在系统的设计和布局时，考虑到船舶的结构布置和其他系统的需求，避免出现冲突和干扰。

还需要考虑到系统的可拓展性和更新性，以适应船舶性能的变化和更新。

舱底水系统的管理要点学习舱底水系统这么久，今天来说说关键要点。

我理解舱底水系统，简单说就是处理船底污水的系统。

它的管理可不能小瞧，这里面学问可多着呢。

首先，日常检查很重要。

我总结这就像是我们每天要检查自家房子有没有漏水一样。

要检查舱底水的水位，这个不能高了也不能低了，得在合适的范围。

我之前就搞错了一个概念，我以为水位只要不漫出来就行，后来才知道，过低可能导致泵空吸。

这就好比你喝水的吸管里没水了，还使劲吸，对泵可不好。

那怎么检查呢，肯定不能靠瞎猜，得用眼仔细看磁翻板液位计啊这些测量设备。

还有就是泵的维护。

舱底水泵就像家里的抽水马桶的抽水装置似的，用久了也会出问题。

所以要定期检查泵的密封性啊，轴承的状态之类的。

我记得有次看到实例，就是因为舱底水泵的密封没做好，结果舱底水漏得到处都是，那画面不忍直视。

定期查看叶轮有没有磨损也很关键，我理解这个就像风扇叶要是坏了，吹出来的风肯定就没那么强了，舱底水泵叶轮要是磨损了，抽水效率就大大降低。

对了还有个要点，就是排水管路的管理。

管路不能堵，不然舱底水排不出去，那要这个系统有啥用对吧。

我想起来之前学习的时候看图片，有艘船就是因为排水管路被杂物堵住了，结果舱底水积了好多，就像家里厨房的下水道被油腻堵住一样，水只能一直在那窝着。

那怎么避免呢，要定期清理，检查管路有没有破裂或者腐蚀的地方。

在学习过程中我也有疑惑，像舱底水的水质检测，我就一直搞不太清楚各种指标具体怎么影响系统运行。

后来我就找一些实际维修案例来看，原来水质太脏了可能会影响泵的使用寿命和排水效率。

我的一个学习技巧就是把舱底水系统当成一个人体来类比。

舱底是人的脚，舱底水就是脚下的泥，那泵就是心脏，管路就是血管，这样记忆起来就容易多了。

参考资料的话，可以找一些船舶设备管理的专业书籍，像《船舶机电设备管理》这类书就挺好的。

再来说说警报系统的管理。

这相当于是系统的保镖啊，要是哪里出了问题，警报得及时响才行。

要定期测试警报装置是不是灵敏，不要等到真的出大问题了，警报还没响，那就麻烦了。
