下载文档原格式

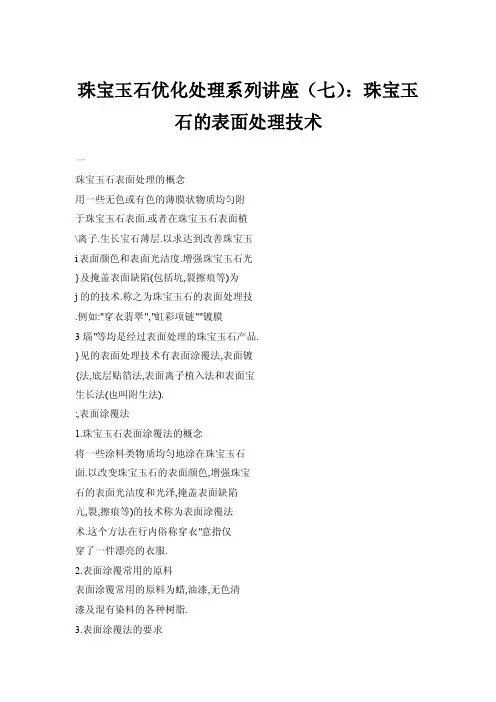

珠宝玉石优化处理系列讲座（七）：珠宝玉石的表面处理技术一珠宝玉石表面处理的概念用一些无色或有色的薄膜状物质均匀附于珠宝玉石表面.或者在珠宝玉石表面植\离子.生长宝石薄层.以求达到改善珠宝玉i表面颜色和表面光洁度.增强珠宝玉石光}及掩盖表面缺陷(包括坑,裂擦痕等)为j的的技术.称之为珠宝玉石的表面处理技.例如:"穿衣翡翠","虹彩项链""镀膜3瑙"等均是经过表面处理的珠宝玉石产品.}见的表面处理技术有表面涂覆法,表面镀{法,底层贴箔法,表面离子植入法和表面宝生长法(也叫附生法).:,表面涂覆法1.珠宝玉石表面涂覆法的概念将一些涂料类物质均匀地涂在珠宝玉石面.以改变珠宝玉石的表面颜色,增强珠宝石的表面光洁度和光泽,掩盖表面缺陷亢,裂,擦痕等)的技术称为表面涂覆法术.这个方法在行内俗称穿衣"意指仅穿了一件漂亮的衣服.2.表面涂覆常用的原料表面涂覆常用的原料为蜡,油漆,无色清漆及混有染料的各种树脂.3.表面涂覆法的要求涂层尽量厚薄均匀.表面光洁度高.不含明显的杂物.4.表面涂覆法举例1)"穿衣"翡翠的制作与鉴定:"穿衣"翡翠.一般是在已经加工好的翡翠戒面,玉镯或挂件等成品上涂一层带胶的绿色涂料,常用的原料有英国产的"808翠绿胶.加工过程中.一定要让涂层厚薄均匀.不要在涂层内混进杂质.在翡翠成品表面涂上翠绿胶后.使翡翠看上去非常绿,非常漂亮. 如果不知道如何鉴别的话,很容易上当. "穿衣"翡翠的鉴定特征如下(1)在查尔斯滤色镜下不变色.并且颜色特别均匀(2) 在反射光下.用10倍放大镜观察.可见表皮略有细波纹及细擦痕;(3)光泽由翡翠的玻璃光泽改变为塑料的胶状光泽;(4)用细砂纸轻擦或抛光.涂膜部极易脱落;(5)用手摸不是光滑的.而是发涩的感觉;(6)用热针剌,翡翠表面出现"卷边"现象,卷边层发黑.并露出原色.在热针刺的同时.能闻到塑料被烧后的剌鼻气味.2)欧泊的涂覆处理与鉴定:欧泊的涂覆处理一般采用塑料涂很薄的一层膜.以至于可以出现变彩效果.据报导,曾有二颗磨圆抛光欧泊.其特征是基本上无色透明.但呈现变彩.经研究发现,这是用一种半透明,深棕色的塑料质原料在每颗宝石的一侧不均匀地涂了一层膜,当你从未涂膜的一侧观察宝石时.就会发现其体色显得很暗并具有变彩:若从涂膜的一侧观察宝石时,即使放大倍数很低.也可以看到涂膜中的气泡.以此可以确定为表面涂膜处理品.另外.用一根针可以很容易地在涂膜上W囝;压出印迹来可以进一步证明表面是用很软的塑料涂膜的.还有报导说某人送检一颗大欧泊,其特征是,基本上不透明,圆顶卵形素身肉眼看呈现出均匀的黑色体色,并有分布均匀的强烈出火变彩,变彩以绿色为主,稍带黄色和橙色.经检测:折光率在圆顶部位为1.45底部为1.56—1.57;在长波紫外线辐照下圆顶发出很强的黄绿色荧光底部为很强的象白垩似的蓝白色荧光:在短波紫外线下所见情况相似,只是强度稍弱一些但在二种波长下都没有出现磷光.显微硬度测试表明,用一根钢针就可轻易地在宝石上刻痕.静水比重(S.G) 为1.91.经放大观察可见到二个特征,一是可见到澳大利亚用糖处理欧泊中常见的典型的胡椒状"斑点外观;二是整个素身石被覆上了一层无色透明的物质,底部的覆膜明显要比顶部的膜厚,且在底部较厚的覆膜中可见到气泡.从底部涂膜中取下--/J\点碎屑进行热反应试验时,可闻到燃烧塑料时发出的恶臭味.由此可见,这是一颗经糖处理,随后又用塑料类物质覆膜的欧泊.检测中底部出现高折光率是厚厚的塑料质覆膜所致;顶部和底部产生不同的紫外荧光反应可能是涂覆层厚度变化引起的;比重偏低既与塑料成分有关,也与原始材料的结构紧密程度有关.三表面镀膜法1.珠宝玉石表面镀膜法的概念在珠宝玉石表面镀上极薄的一层膜,其厚度通常是分子或原子层次上的,这一层薄膜很容易产生光的干涉作用,从而出现五颜六色漂亮的干涉色,达到优化处理的目的.如虹彩水晶(也有人称之为水辉水晶),就是在无色水晶的表面镀上一层薄膜,产生干涉色引起的.2.表面镀膜的方法和产生虹彩现象的原理一般是在真空镀膜机中进行.将清洗干净而又干燥的欲镀膜珠宝玉石成品放在真空镀膜机的底板上产生薄膜的金属片放在阴极上,先抽真空,然后用触发器触发阴极,引起阳极和阴极问的弧光放电,从而将阴极(金属)材料蒸发到放电室中形成等离子态,被镀覆到珠宝玉石样品表面形成薄膜.由于薄膜层的厚度与光波波长相近,光线射到薄膜表面的反射光与射到宝石表面的反射光(即薄膜底的反射光)会发生光的干涉作用,使人们可以看到鲜亮的彩虹闪光.3.表面镀膜常用的材料常用金属金,镍,铜,铬等其中金的薄膜微带蓝色调,具有极强的虹彩效果.4.表面镀膜产品的特点真空镀膜产品不仅色彩艳丽,而且抗热,抗酸碱,附着牢固性较好,即稳定性较好.5.表面镀膜珠宝玉石举例据报导,1989年秋,市场上发现了六方柱状表面镀膜的虹彩水晶和黄玉(托帕石), 黄玉经镀膜后的外观颜色为中偏淡蓝一中偏深蓝一绿蓝色,所有镀膜黄玉朝上的一面都呈现出十分均匀的色彩,在颗粒较大的宝石上, 还可见到弱至中等强度的彩虹色.经鉴定,这些镀膜处理的黄玉与未处理的黄玉在宝石学性质上基本相同,其折射率,双折射率,光学性质,比重等均与黄玉相一致,在长,短波紫外线辐照下没有反应查尔斯滤色镜下呈棕绿一绿色,它们与黄玉不同的特征仅仅是在二色镜下没有多色性.对于表面镀膜处理的虹彩水晶,其宝石学特征与未镀膜水晶也基本相同,它们的折射率,双折射率,光学性质,比重与文献上报导的水晶的性质相一致,此外,它们对紫外线的反应,查尔斯滤色镜下特征,光谱特征和二色镜下特征与上述镀膜处理黄玉基本相同.但这只是一种表面处理方法,因此在重新琢磨或抛光时会发生脱落:在使用时间稍长后,由于经常磨擦,其棱角处会被磨蚀而失去虹彩特征.6.表面镀膜产品的鉴定特征1)镀膜层虽然附着牢固性较好,但仍然禁不起磨擦,所以,在宝石的翻面接合处与棱角处易磨损或脱落成白色,故用10倍放大镜观察,可以看到刻面棱角处的彩色晕圈,表面擦痕及不规则的凹斑;2)用针轻划镀膜层表面,必然看到划痕.水晶等宝石表面不能被针划出痕来,故划出痕来的是表面被镀膜的;3)水晶等宝石表面一般均无虹彩现象,故虹彩现象本身就说明是表面有一层薄膜. 同时,在表面反射光下用放大镜检查可很容易检测到表面的不规则物.7.容易被混淆的宝石及其鉴定特征1)在用肉眼观察那些主要呈绿蓝色,特别是有明显的虹彩效果的样品时,容易与热处理后的锆石相混淆,这时可利用折射率,双折射率和比重等进行区分;2)镀膜后呈蓝绿色的水晶容易与掺了钴的人工合成水晶相混淆,这在鉴定上比较困难,主要用放大镜,切尔西滤色镜和吸收光谱来区分,例如掺钴的人工合成水晶在滤色镜下呈红色为特征,镀膜产品没有这个特征:3)镀膜处理黄玉与市场上常见的蓝色放射线辐照黄玉相混淆,此时要在反射光下用放大镜检查表面有无虹彩特征来区分.四底层贴箔法1.珠宝玉石底层贴箔法的概念指采用薄膜或一薄片状的金属或有机物粘贴到宝石的底面,以改善珠宝玉石颜色,光泽等的技术.在宝石的底层粘贴金属片后,可以增加宝石底面的反射光强度在宝石底层粘贴有机薄膜后可以改变宝石的颜色和光泽, 类似于照相机镜头上贴一层光学有机膜后, 呈现出一种特殊的色彩及强光泽一样.2.适用范围只适用于透明的宝石.这是一种古老的传统方法,现在已很少应用.但市场上见到的某些玻璃工艺品还用.3.鉴别特征宝石底层贴箔后很容易鉴别.您可以先从宝石表面看其颜色和光泽,再从侧面看其颜色和光泽,若二者相差很大,或完全不一样,就可怀疑有问题.然后看其底部有无粘贴物就能确定.破坏性的方法可以用小刀把粘贴层取下来看个究竟.非破坏性方法可以用10倍放大镜找粘贴缝隙及边沿出现的小汽泡来确定.五.表面离子植入法1.珠宝玉石表面离子植入法的概念利用金属蒸汽真空弧等设备产生的高能高速离子植入到珠宝玉石表面及很浅的表层. 使珠宝玉石表面改变颜色的方法.2.表面离子植入法与高温化学扩散法的区分表面离了植入法是将高速运动的离子植入到珠宝玉石的表面及很浅的表层.使珠宝玉石改变颜色;高温化学扩散法是将样品与致色剂放在一起,用高温加热的方法使珠宝玉石处于软化状态.让致色离子扩散到珠宝玉石表面及表层的方法.3.表面离子植入工艺选好需植入离子的样品作为衬底材料.具体植入离子的金属材料作为离子植入设备的阴极,用触发器触发阴极引起阳极和阴极问产生弧光放电.从而将阴极的金属材料蒸发到放电室中,被蒸发的原子在等离子放电过程中被电离而形成正离子.这些离子通过阳极和多L的引出极形成宽的金属离子束. 再经加速电压加速而打入底衬材料(即靶材料)表面.一般经此工艺处理后样品的颜色不好看.大都呈灰白色或灰褐色,需经过一次或几次热处理才能使颜色好看.4.表面离子植入法举例采用人工合成的无色蓝宝石作为衬底材料,分别植入铁(Fe),钴(c0),铬(cr)和钛(Ti)离子.加速电压45KV,离子的平均能量为8O—OOKev.离子植入量为1X1Ocm或3×1Ocm～.在前一个植入条件下.样品呈灰白色,在后一个剂量加大的条件下,样品颜色加深呈灰褐色.剂量为1×1Ocm.条件下实验样品经热处理后,分别出现下列情况:(1)在650.C退火后发现,植入Fe的蓝宝石样品变成了浅黄色. 其它离子植入的蓝宝石样品颜色没有变化;(2)退火温度升到850.C时,植入Fe的蓝宝石样品颜色加深为桔黄色,植入c0离子的蓝宝石样品呈浅蓝色,植入其它二种离子的蓝宝石样品颜色从灰白色开始变浅.(3)退火温度上升到1000.C时,植入Fe的蓝宝石样品桔黄色更深;植入co的蓝宝石样品蓝色继续加深;植入cr和Ti的蓝宝石样品继续退色变浅.(4J退火温度继续上升到1150.C时,植入Fe的蓝宝石样品深桔黄色颜色开始变浅;植入c0的蓝宝石样品从深蓝色也开始变浅:植入Cr和丁j 的蓝宝石样品变成无色透明.剂量为3x1Ocm植入离子的蓝宝石样品,经不同温度退火后,颜色变化规律与1x1Ocm剂量植入离子后的变化相同,仅仅是同样退火温度下剂量大的蓝宝石样品颜色更深. 由此可见.利用表面离子植入法可以改变宝石的颜色.但所用设备比较贵重.成本比较高.植入的颜色层很薄,若植入处理后再抛光.可能会把颜色破坏.六,表面宝石生长法(附生法)1.珠宝玉石表面宝石生长法的概念指在珠宝玉石表面用人工合成宝石的方法生长一层很薄的宝石,通常,这层人工生长的宝石与原天然宝石的化学成分,物理学特征及晶体结构均相同.但颜色和其它性质基本达到原天然宝石的最高档次的品质.从而使原天然宝石颜色更漂亮,质量更好.达到优化处理的目的.2.表面宝石生长法的常用方法通常采用人工合成宝石的设备和方法.其中最常用的方法为水热法宝石生长方法" 和"助熔剂法宝石生长方法".3.表面宝石生长法与高温化学扩散法及器悬表面离子植入法的区别高温化学元素扩散法属化学处理法的一种,是将样品与致色元素混合在一起.用高温将样品加热至软体状态,使致色离子扩散到样品表面以改变颜色;表面离子植入法是用特殊设备将致色离子加速.在具有很大能量的状况下打入样品表面以改变颜色;表面宝石生长法是采用宝石人工合成的设备和原理. 在天然宝石样品表面生长一薄层宝石以改变样品的颜色和质量.4.表面宝石生长法的主要鉴定特征1)切开样品看切面,可见漂亮的颜色仅仅在宝石表面很薄的一层,其余部分为颜色不好,质量也不好的天然宝石原石.不过这是破坏性检测,一般不要用.2)进行宝石学各项指标检测时.完全反映出是人工合成宝石的特征.3)放大镜检查:在样品和生长宝石相接触的位置,可见到水热法合成宝石或助熔剂法合成宝石时籽晶表面出现的特征:如水热法生长祖母绿时籽晶表面常见到的麦苗状排列"钉状包裹体和平行水波纹状包裹体;又如助熔剂法生长红宝石时籽晶表面有云雾状和没有具体特征的包裹体.4)对于助熔剂法生长宝石的表面,通过电子探针检测.均可发现天然宝石中不存在的助熔剂阳离子如Pb,Mo等,可确定宝石表面是助熔剂法生长的人工宝石.5.表面宝石生长法的应用表面宝石生长法由奥地利的Lechetzer于1959年发明.他是用水热法在祖母绿样品上生长一层人工合成祖母绿.也用同样的方法在刚玉类宝石上生长红宝石和蓝宝石.后来也曾采用助熔剂法在刚玉类无色蓝宝石表面生长红宝石.人工合成方法在天然宝石样品表面生长的宝石层厚度一般为O.1-0.3mm. 由于人工合成宝石的设备比较特殊,方法工艺比较难.所以,市场上用天然宝石表面宝石生长法进行优化处理的宝石并不多.冒39。
优化处理笔记：一、优化处理的概念•定义：优化处理(Enhancement and Treatment of Gemstone)是指除切磨和抛光以外，用于改善珠宝玉石的外观(颜色、净度或特殊现象)、耐久性或可用性的所有方法。
•优化处理可进一步划分为优化(Enhancement)和处理(Treatment)两类。
•优化是指“传统的、被人们广泛接受的使珠宝玉石潜在的美显示出来的优化处理方法”。
市场上不予声明当做天然宝石出售。
•常见：热处理、漂白、浸蜡（除绿松石）、浸无色油、染色（玉髓玛瑙）•处理是指“非传统的，尚不被人们接受的优化处理方法”，如染色处理、辐照处理、表面扩散处理等。
属于处理的宝石在市场出售时，必须声明其经过人工处理的真实性。
•常见：染色、漂白（翡翠）、浸有色油、浸蜡（绿松石）、充填（玻璃、塑料或其它聚合物等硬质材料充填）、辐照、扩散、覆膜、高温高压处理等一、热处理• 1.原理：•热处理是通过高温条件下改变色素离子的含量和价态，调整晶体内部结构，消除部分内含物等内部缺陷，来改变宝石的颜色和透明度。
•经常通过产生氧化或还原环境以增强稳定效果。
• 2.作用：①改色②产生星光③去除丝光，提高宝石的透明度和净度④诱发裂隙，产生晕彩⑤对辐照处理所产生的不必要色心加以去除⑥净化鉴别：①放大观察：内部包体熔化、晶体圆化，周围裂隙发育②颜色出现不均匀的扩散晕或色块。
③光谱：热处理的蓝色蓝宝石在台式分光镜下观察，缺失450nm吸收带，④荧光：某些热处理的蓝色蓝宝石在短波紫外光下显示弱的淡绿色或淡蓝色荧光。
⑤已切磨好的样品表面会产生一些凹凸不平的麻坑。
为了消除麻坑而进行的第二次抛光时，常出现双腰棱、多面腰棱现象。
二、表面扩散处理方法：在一定的温度下，将磨好的刻面或弧面宝石放入同种物质的粉末中，并加入致色元素，这些元素可向宝石内扩散，以改进宝石的颜色或增加光学效应。
•用Cr做致色剂时可产生红色扩散层；•用Fe、Ti做致色剂时可产生蓝色扩散层；用Cr、Ni做致色剂可产生橙黄色扩散层。
宝石的优化处理宝石的优化处理是通过改变宝石的颜色、光学效应或韧度改善宝石外观的过程,它不包括宝石的切磨和抛光对于优化处理的宝石些已经被市场所接受,可以当作天然宝石出售。
例如,斯里兰卡灰白色蓝宝石经加热处理变为蓝宝,坦桑尼亚褐色黝帘石经热处理变为蓝色黝帘石无色黄玉经辐射处理变为蓝色黄玉,以及玛瑙经过染色和熔烧呈现出各种颜色等些处理宝石需注明出售也能被市场接受。
如,辐射处理的蓝色钻石,注油的红宝石和祖母绿,染色的翡翠和石英岩等。
而一些经处理后带有有害物质的宝石,则不能被公众接受。
如带有放射性残余的黄玉等近年来,随着优质珍贵宝石资源的枯竭,随着新技术新材料的发展,改善宝石品级、丰富宝石市场越来越重要,宝石优化处理工作成为宝石科研的重要课题常用的宝石优化处理方法有表面处理、染色处理、热处理、辐射处理等一、表面处理在透明宝石底部涂上一层颜色或贴上一小块彩色箔,然后采用封闭式背面镶嵌以改善宝石的颜色。
在不透明或半透明宝石表面涂上一层蜡,以增加宝石的光泽和色彩这是一些古老的改色方法,现在有时仍在使用,将浅黄色钻石亭部涂以一弹层蓝色以消色彩:在玻璃仿制品背部涂以不透明涂料增加亮度,将绿松石表面进行蜡处理以改鉴定时用放大镜仔细观察不难发理各种处理的痕迹,这些处理一旦被去除,将会使宝善光和颜色石的外观发生变化二、染色处理这种处理方法常用于多孔的材料或含相当多裂纹和裂隙的宝石,染料可以渗透进宝石被孔隙和裂缝中。
染料可以是有机染料或无机的化合物,前者通过溶剂的挥发而致色,后者经过化学反的孔或裂中应而沉淀,无机染色通常着色耐久,面有机染色颜色鲜艳但会退色市场上大多数祖母绿都经过油浸染处理,有时是有色油注入其裂隙之中,改善了祖母绿的清晰度和颜色。
石英岩、大理岩,玛瑙玉等常染成各种鲜艳的颜色,染色大量出现常常以假乱真,灰玉翻和一些多孔的蛋白石在糖溶液中煮过,经浓硫酸处理后,除去糖中的氢和氧,所剩下的是均匀的黑色的碳,使宝石变为黑玉和黑蛋白石。
宝石优化处理及改善品的特征一、判断题1．按国标规定，所有染色宝玉石均须在鉴定报告中注明属“处理”2．高温下使蓝宝石色斑或色带扩散的改色手段称为“扩散热处理”3．红外光谱仪只能分清一部分A货或B货翡翠4．按国标规定，出售任何品种的浸蜡玉雕件均可在宝玉石名称后不注明（处理）5．任何染色宝玉石的鉴定证书上，按国标规定：必须在名称后加上（处理）6．染色玛瑙效果稳定，上市时无需标明为处理的7．辐射改色的托帕石上市时须声明为“处理”的8．再造绿松石属于处理宝石9．托帕石经辐照改色并加热固色后即可上市10．扩散处理蓝宝石中固态包裹体的变化特征与热处理蓝宝石中的相似二、选择题1．优质仿珍珠是在圆核上面涂上多层的：（）。
a．鱼鳞漆b．银粉c．白瓷漆后制成的2．目前对辐照处理黄玉（Topaz）的放射性残留允许量（出厂—上市）为：（）。
a．70～15贝克b．70～15伦琴c．70～15γ3．区分翡翠与无机玻璃充填的B货翡翠应选用：（）。
a．滤色镜b．显微镜c．红外光谱仪4．用气相沉淀法改善的镀膜钻石，翻面的外观特征是：（）。
a．无纹平滑b．有平行线纹c．有云雾状纹5．为查明红宝石中有无玻璃填充，宜选用：（）。
a．亮域照明和斜照明b．暗域照明c．反射照明6．判别钻石与激光穿孔钻石或充填处理的钻石时，最好选用：（）。
a．亮域照明b．暗域照明和斜照明c．反射照明7．判别扩散蓝宝石与蓝色蓝宝石时，要侧重观察：（）。
a．生长线或固态包裹体有无变化b．对比棱、尖与面之间颜色的差异c．棱线有无毛茬8．红宝石与染色红宝石的判别宜使用：（）。
a．滤色镜b．显微镜c．分光镜9．在合法贸易中，下列哪种优化祖母绿无须声明：（）。
a．注无色油的b．注有色油的c．注塑料的10．区分翡翠和C货翡翠时必须用的仪器是：（）。
a．放大镜或显微镜b．查尔斯滤色镜c．比重天平11．目前我国对辐照处理黄玉的携带放射性残留，参照日用工业品的辐射防护规定，放射性允许标准为：（）。
一、宝石的优化处理1、优化处理解释：除切磨合抛光以外用于改善珠宝玉石的外观（颜色、净度或特殊光学效应），耐久性或可用性的所有方法，它是宝石学研究的一个重要内容。
目的：就是使宝石又更高的商业价值优化：传统的被人们广泛接受的，使珠宝玉石潜在的美显示出来的优化方法处理：非传统，尚不被人们接受的优化处理方法常见方法优化方法：热处理、漂白、浸蜡、浸无色油、染色（玉髓、玛瑙）处理方法：浸有色油、充填（玻璃充填、塑料充填或其他聚合物等硬质材料充填），浸蜡（绿松石），染色，辐照、激光、钻孔、覆膜、扩散、高温高压处理。
二、优化处理的方法优化处理方法多种，按照处理特点分为：1、加热处理2、辐照处理3、染色处理（给宝石加入外来染色剂，必要时辅助以淬火或酸蚀提高孔隙度4、充填处理5、表面处理6、其他：难以归纳如激光、剥皮（珍珠）1、热处理方法主要机理⑴改变致色杂质离子的价态⑵消除不稳定的色心色心事一种能产生颜色的晶格缺陷，能选择性吸收可见光的能量而产生的颜色。
无色托帕→辐照→黄褐色→加热→蓝色⑶脱水作用⑷蜕晶质结构的逆转⑸净化或老化→有机宝石⑹消除色带、诱生裂隙→焰溶合成红蓝宝石常有弯曲生长纹→高温处理可消除或减弱弯曲生长纹，有时与红宝石不易区分⑺消除丝状色和暗色核心2、加热的温度变化3、加热设备（1）烧杯、坩埚（2）烘箱（3）马弗炉、井式与管式（4）加热釜4、热处理的主要鉴别特征（1）宝石具有天然罕见的颜色，应引起怀疑（2）热处理的表面痕迹，在抛光引起多面腰棱（3）包体溶蚀、诱发的裂隙、色带模糊（4）吸收光谱变化（5）荧光液可能变化二、表面和体扩散处理Ti+Fe→蓝Gr→红Ni→黄适量Ti→星光Fe+Gr→橙→粉红2、体扩散处理也称铍扩散（Be）3、扩散处理的鉴别特征（1）颜色分布：仅在表面，形成与琢形相关的色带（2）表面特征：再次抛光形成的多面腰棱（3）颜色浓集在裂隙、腰棱（4）固体包体溶蚀等高温热处理的特征三、高温高压处理1.高温高压处理钻石的工艺HPHT处理目前主要有两种类型，一种为处理IIa型，一种处理Ia型，但都选择褐色钻石为处理对象褐色钻石Ia→绿色IIa→无色2．HPHT处理钻石特征（1）表面和裂隙中的烧痕（2）环绕包体的裂隙（3）一些处理的无色钻石在正交偏光镜下显示强的异常消光四、辐照处理（1）镭辐照处理特点：a.颜色无法进入钻石内部，钻石的绿色仅在表层b．绿色是永久性的、不会褪色c.被处理的钻石在较长时间内有放射性，会对人体造成伤害（2）回旋加速器处理（质子、a粒子、？核）特点：a.粒子带电(+)，不能穿入钻石深部，颜色仅在钻石表面b.辐照产生的颜色为暗绿色，处理时间较长则为黑色c.经处理的钻石开始有放射性，但时间较短暂d.颜色是稳定的，长久不会褪色e.在500—900C加热，可以使绿色转变成黄色、橙色、或褐色（3）线性加速器（高能电子）特点：a.电子带电（—），但质量较a粒子小很多，因而处理钻石虽然不能穿透整个钻石，但深度可达2mm。

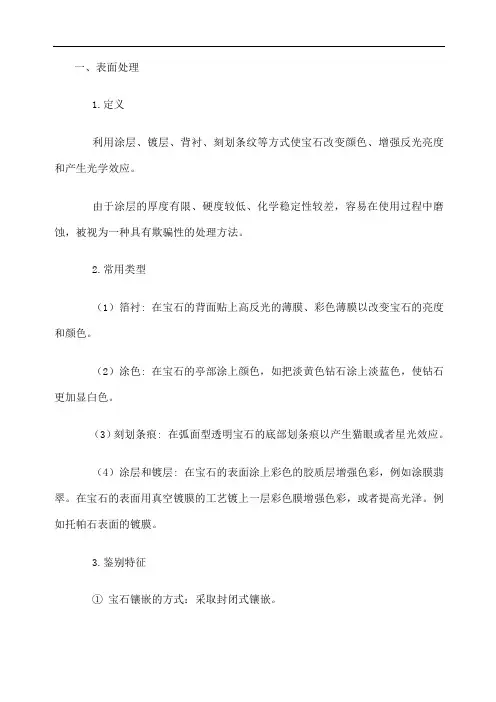

一、表面处理1.定义利用涂层、镀层、背衬、刻划条纹等方式使宝石改变颜色、增强反光亮度和产生光学效应。
由于涂层的厚度有限、硬度较低、化学稳定性较差，容易在使用过程中磨蚀，被视为一种具有欺骗性的处理方法。
2.常用类型（1）箔衬: 在宝石的背面贴上高反光的薄膜、彩色薄膜以改变宝石的亮度和颜色。
（2）涂色: 在宝石的亭部涂上颜色，如把淡黄色钻石涂上淡蓝色，使钻石更加显白色。
（3）刻划条痕: 在弧面型透明宝石的底部划条痕以产生猫眼或者星光效应。
（4）涂层和镀层: 在宝石的表面涂上彩色的胶质层增强色彩，例如涂膜翡翠。
在宝石的表面用真空镀膜的工艺镀上一层彩色膜增强色彩，或者提高光泽。
例如托帕石表面的镀膜。
3.鉴别特征① 宝石镶嵌的方式：采取封闭式镶嵌。
② 观察宝石亭部刻面：在反射光条件下观察宝石亭部刻面的表面，可见到外来物质、特殊色彩或刻划痕。
③ 涂层的性质：涂膜处理的膜层可能具有不同于宝石的物理性质、硬度较低、容易脱落等。
④ 镀层的晕彩：用真空镀膜工艺的膜层常常具有干涉形成的晕彩。
二、漂白处理1.定义利用化学试剂除去有机宝石和部分无机宝石的杂色色调。
2.常见类型（1）氧化漂白：主要用双氧水为主的氧化剂，在紫外光的作用下，漂白珍珠、象牙等由于有机质引起的杂色调，使之成为纯白色。
（2）酸洗漂白：主要用稀盐酸等对硅化木等材料除去表面的杂色。
3.鉴定特征：很难发现漂白处理的痕迹。
三、热处理1.定义利用加热使宝石的颜色、透明度、光学效应等得以改善，在加热过程中没有外来物质（除氧和氢元素外）的加入，也没有宝石物质的流失。
2.热处理的工艺为了达到改善的目的，宝石的加热方法常与其他的一些方法配合使用，最常用到的方法有：（1）气氛条件：例如用还原气氛加深浅色蓝宝石的颜色，用氧化气氛消除红宝石的蓝色色斑。
有些处理还需要使用惰性气或者真空，保护宝石不受氧化。
（2）介质环境：在高温热处理时，由于填充料熔融还会产生熔体介质，熔体介质流入宝石的裂隙起到愈合裂隙的作用，提高了宝石的透明度和表观净度，这也被称为裂隙愈合热处理。

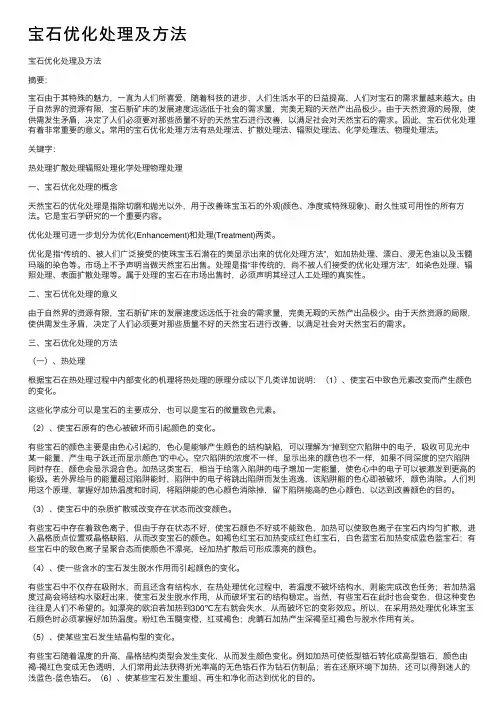

宝⽯优化处理及⽅法宝⽯优化处理及⽅法摘要：宝⽯由于其特殊的魅⼒，⼀直为⼈们所喜爱，随着科技的进步，⼈们⽣活⽔平的⽇益提⾼，⼈们对宝⽯的需求量越来越⼤。
由于⾃然界的资源有限，宝⽯新矿床的发展速度远远低于社会的需求量，完美⽆瑕的天然产出品极少。
由于天然资源的局限，使供需发⽣⽭盾，决定了⼈们必须要对那些质量不好的天然宝⽯进⾏改善，以满⾜社会对天然宝⽯的需求。
因此，宝⽯优化处理有着⾮常重要的意义。
常⽤的宝⽯优化处理⽅法有热处理法、扩散处理法、辐照处理法、化学处理法、物理处理法。
关键字：热处理扩散处理辐照处理化学处理物理处理⼀、宝⽯优化处理的概念天然宝⽯的优化处理是指除切磨和抛光以外，⽤于改善珠宝⽟⽯的外观(颜⾊、净度或特殊现象)、耐久性或可⽤性的所有⽅法。
它是宝⽯学研究的⼀个重要内容。
优化处理可进⼀步划分为优化(Enhancement)和处理(Treatment)两类。
优化是指“传统的、被⼈们⼴泛接受的使珠宝⽟⽯潜在的美显⽰出来的优化处理⽅法”，如加热处理、漂⽩、浸⽆⾊油以及⽟髓玛瑙的染⾊等。
市场上不予声明当做天然宝⽯出售。
处理是指“⾮传统的，尚不被⼈们接受的优化处理⽅法”，如染⾊处理、辐照处理、表⾯扩散处理等。
属于处理的宝⽯在市场出售时，必须声明其经过⼈⼯处理的真实性。
⼆、宝⽯优化处理的意义由于⾃然界的资源有限，宝⽯新矿床的发展速度远远低于社会的需求量，完美⽆瑕的天然产出品极少。
由于天然资源的局限，使供需发⽣⽭盾，决定了⼈们必须要对那些质量不好的天然宝⽯进⾏改善，以满⾜社会对天然宝⽯的需求。
三、宝⽯优化处理的⽅法（⼀）、热处理根据宝⽯在热处理过程中内部变化的机理将热处理的原理分成以下⼏类详加说明：（1）、使宝⽯中致⾊元素改变⽽产⽣颜⾊的变化。
这些化学成分可以是宝⽯的主要成分，也可以是宝⽯的微量致⾊元素。
（2）、使宝⽯原有的⾊⼼被破坏⽽引起颜⾊的变化。
有些宝⽯的颜⾊主要是由⾊⼼引起的，⾊⼼是能够产⽣颜⾊的结构缺陷，可以理解为“掉到空⽳陷阱中的电⼦，吸收可见光中某⼀能量，产⽣电⼦跃迁⽽显⽰颜⾊”的中⼼。
宝石改善与人工合成习题名词解释：合成宝石、人造宝石、拼合宝石、再造宝石、仿宝石、优化处理、优化、处理、籽晶、助熔剂、CVD、KM、HTHP一、填空题1、是助熔剂法合成宝石的鉴定特征，是焰熔法合成宝石的鉴定特征。
2、颜色集中于棱线上呈“蛛网”状分布，说明该宝石经过处理。
3、焰熔法合成红宝石一般有较强的紫外荧光。
4、助熔剂法合成红宝石内部最主要的包裹体是。
5、水热法合成红宝石普遍具有明显的内部生长纹，常呈状和状。
6、合成星光红宝石的特点有、和等。
7、刚玉类宝石优化处理的方法有、、和等。
8、焰熔法合成的蓝宝石在紫外灯下常具有荧光。
9、斯里兰卡一种名为Geuda的乳白色蓝宝石经热处理后，可改变颜色成色。
10、水热法合成祖母绿中常见的包裹体是：、、和。
11、助熔剂法合成祖母绿中常见的包裹体有：、、、等。
12、祖母绿注油是为了和，注油祖母绿可用检查，其表现特点是。
13、合成尖晶石在正交偏光下常表现为，宝石学中称为。
14、染色水晶有明显的，颜色全部集中在其中。
15、若确定绿色翡翠是否为染色，应借助放大观察颜色分布是否为，并结合和观察来确定。
16、欧泊的二层拼合石通常是由和或拼合，而欧泊的三层拼合石通常是由、和拼合。
17、天然欧泊的色斑呈，其特点为，沿一定方向排列呈纤维状，糖处理欧泊的色斑呈，合成欧泊的色斑则呈，其特点为具三维形态，界限分明呈锯齿状，为结构。
18、欧泊常用的优化处理方法是：、和。
19、染色青金石的主要鉴别方法是观察和试验。
20、绿松石的优化处理方法有：、、和。
21、青金石的优化处理方法有：、和。
22、将珍珠放在中浸泡是一种改色的方法，其另一种改色方法为法。
23、不透明的玻璃被用于仿、和等玉石，或仿、和等有机宝石。
24、脱玻化玻璃内部有特殊结构，可仿。
25、最常见的仿珍珠是在珠上涂涂层制成。
26、塑料仿琥珀与琥珀的区别是：在1.13g/cm3的饱和盐水中塑料仿琥珀，而琥珀则。
27、玻璃球和水晶球的最简易区分方法是。
第24卷 第1期 桂林工学院学报 Vol.24No.1 2004年1月 JOURNAL OF GUILIN INS TITUTE OF TEC HNOLOGY Jan 2004文章编号:1006-544X(2004)01-0028-04宝石次生包裹体的成因分类及表现特征探讨胡楚雁(深圳职业技术学院首饰设计与工艺系,广东深圳 518055)摘 要:宝石的次生包裹体根据成因不同可划分为原次生包裹体、后次生包裹体和人工次生包裹体3种类型.原次生包裹体为原生宝石受后期地质温压条件的变化、构造应力作用和热液作用而产生的包裹体;后次生包裹体指宝石在表生风化作用、开采、加工过程中形成的包裹体;人工次生包裹体指人为性对宝石进行优化处理的过程中形成的包裹体.次生包裹体的类型不同,所表现的特征也不同.关键词:宝石;次生包裹体;分类;特征中图分类号:P571;P619 281 文献标识码:A y0 引 言包裹体在地质学中指矿物形成过程中被捕获的成矿介质,即矿物的内含物.但在宝石学中,对包裹体赋予了更深、更广的内涵,英国皇家宝石协会 FGA宝石学教程[1\!中对宝石包裹体的定义为∀(1)宝石内部的固相、液相和气相物质;(2)带状结构,包括色带;(3)双晶;(4)断口和节理;(5)与内部有关的表面特征等#.根据该定义,宝石包裹体除了宝石中的有形内含物外,还包括了宝石内部和表面所出现的一些表象性特征.目前宝石学中次生包裹体的概念基本沿袭了地质学中的内容[2,3],仍将其视为宝石形成后地质作用的产物[4].但是,宝石是一种产品,它不仅经过了地质作用过程,而且还经历了人工开采和加工成形的过程,每一个环节中都可能会造成宝石的破碎、外来物质渗入和相关表象特征的出现[5],其中许多与宝石的包裹体特征有着相类似之处,如热处理宝石过程中产生的盘状裂隙与天然宝石中自然出现的盘状裂隙等.由此引出一个问题:地质作用形成的内含物可称为包裹体,人工作用形成的内含物是否也可称为包裹体呢?这是一个在珠宝界中悬而未决的问题.因此,有必要对宝石的次生包裹体作进一步成因分类与分析,以理顺宝石次生包裹体的有关概念和所涉及的内容,也使人工作用宝石产生的内含物和有关表象特征最终有一个归属.1 宝石次生包裹体的成因分类根据宝石包裹体的定义,笔者以包裹体相对于宝石的形成先后作为一界线,将形成早于宝石或与宝石同时形成的包裹体称为原生包裹体;在宝石形成以后形成的包裹体,则均称为次生包裹体.由此,进一步将次生包裹体划分为:原次生包裹体、后次生包裹体和人工次生包裹体三类.1 1 原次生包裹体指赋存于母岩中的原生宝石,由于受后期地质温压条件的变化、构造应力和后期热液等地质作用而产生的包裹体.在包裹体的形成过程中,宝石基本未脱离母岩,一定程度上反映了宝石形成后期的地质作用状况.该包裹体基本为地质学中所指的矿物次生包裹体范畴.1 2 后次生包裹体y收稿日期:2003-01-08作者简介:胡楚雁(1962-),男,博士,副教授,研究方向:宝玉石学和首饰工艺学.指宝石在经历表生风化作用或开采、加工过程中形成的包裹体.其特征是包裹体形成时,宝石已脱离了母岩,并且是在常温、常压条件和完全开放的环境中形成的,包裹体主要形成于开放性裂隙中.根据形成环境的不同,可分为2类:(1)表生风化作用形成的后次生包裹体.指近地表产出的原生宝石和砂矿宝石在表生风化剥蚀、迁移搬运和沉积的过程中,由于机械碰撞破碎和表生化学物质的浸染而形成的包裹体.表现为一些宝石开放性裂隙及其中所含红褐色的铁质、黑色的锰质、白色的碳酸盐质及微细泥沙质的浸染物等.这在钻石、红宝石、蓝宝石、水晶、尖晶石、石榴子石、锆石、黄玉等宝石中常可见到. (2)开采、加工过程中形成的后次生包裹体.指在人工开采、加工宝石的过程中,一些细微粒矿物碎屑粉尘、宝石切割加工过程中的研磨微粉和抛光粉等,以及其它可溶性物质,沿宝石的开放性裂隙向内渗透浸染而形成的包裹体.它常出现在脆性较强、容易产生机械破碎裂隙的一类宝石中,如橄榄石、碧玺、祖母绿、海蓝宝石、水晶等.1 3 人工次生包裹体指人为性对宝石进行优化处理的过程中形成的包裹体.包括利用热处理、激光处理、辐照、染色、浸油、充填、镀膜、扩散染色等方法对宝石进行优化处理过程中形成的包裹体.其可以是在对宝石优化过程中导致原宝石包裹体的改变和形成新的包裹体,也可以是优化处理过程中由于人为加入某种物质成分而产生的包裹体.这里∀原次生包裹体#是考虑到该包裹体基本是在宝石形成后,但又未脱离∀母岩#的原始生成环境中形成的,因而在次生包裹体前加一∀原#字,反映宝石基本保持了原始的生存状态,但又与原生包裹体有所不同.∀后次生包裹体#则是宝石基本上或完全脱离了∀母岩#以后,在∀异地#形成的包裹体,属∀后生#成因,因此加一∀后#字.∀人工次生包裹体#则强调了具有人为性优化处理宝石所产生的包裹体,尽管其与在开采、加工过程中形成的后次生包裹体都为人工所致,但所不同的是:前者是带有较强的人为性和目的性的,后者则是在宝石的正常开采加工过程中自然产生的,仍属于自然成因过程.2 宝石次生包裹体的主要表现特征2 1 原次生包裹体的表现特征原次生包裹体是在具有一定的温度和压力、且相对封闭的地质作用条件下形成的;在受周围环境的影响下,已形成的原生包裹体可能会继续出现变化,如因裂隙的愈合、子矿物的进一步出熔、宝石的变形等使包裹体的形态、大小、成分等发生不同程度的改变.如锆石、磷灰石等宝石中因包含有放射性元素而出现的放射晕圈;橄榄石、尖晶石等宝石中的固态矿物包裹体因与主晶的热膨胀系数不同,在后期地质热事件中因出现膨胀或收缩而产生的荷叶状、蜜蜂翅状及盘状裂隙;长石类宝石在后期的地质作用过程中固溶体分离而出现的条带状结构;宝石中部分裂隙的愈合而形成的指纹状、云翳状、网状包裹体等.原次生包裹体与宝石的成因有一定的相关性,因此,在宝石学、尤其是宝石鉴定中也常作为原生包裹体一样看待,两者并不刻意划分.2 2 后次生包裹体的表现特征与原次生包裹体不同,后次生包裹体是在常温、常压和完全开放的环境中形成的,已不能反映宝石的原生地质状况.因此,形成的包裹体表现出的特征也不同[6],具体表现为:(1)形成于宝石机械破碎的开放性裂隙中,并严格受到裂面的控制.出现由宝石表面向内延伸的树枝状、叶脉状、花瓣状、网格状等形态包裹体;在宝石刻面上往往可看到裂面出露的线状痕迹.(2)包裹体固态物质为非结晶质或细晶集合体状物质,土状光泽,不透明或半透明,多表现为褐红色氧化铁、黑色氧化锰或白色碳酸钙等化学沉淀物、白色矿物粉末或研磨粉、绿色抛光粉(C r2O3)等,分布严格受裂隙控制,呈网格状、指纹状分布,且在宝石裂隙开口处较为富集,往内部逐渐变少,颜色也变浅.(3)液态后次生包裹体由单一液相组成,一般无气-液两相,液体形态扁平、规整,边界圆滑,呈雨滴状、指纹状等形式出现;.2 3 人工次生包裹体的表现特征人工次生包裹体是人为所致,对宝石优化处理的方法不同,所出现的包裹体特征也不同.因29第24卷 第1期 胡楚雁:宝石次生包裹体的成因分类及表现特征探讨此,正确判别人工次生包裹体,是鉴别宝石是否经过优化或处理的重要证据,在宝石鉴定过程中显得尤为重要.(1)染色与扩散染色处理宝石.形成的次生包裹体与后次生包裹体类似,主要是染料沿宝石的开放性裂隙分布,在裂隙中也可形成丝网状、指纹状、羽状、雨滴状等形态;但由于是人工短时间的处理过程所致,染料主要在宝石的裂隙中分布,并集中于表层.典型的有染色红宝石、染色翡翠、扩散处理的蓝宝石和红宝石等.(2)浸油处理的宝石.主要利用油脂沿宝石开放性裂隙渗透,达到掩盖宝石裂隙的目的.油脂向裂隙内的渗透,也会形成网状、指纹状、雨滴状等各种形态的液态次生包裹体.由于油脂折射率与宝石的不同,在浸油的裂面上会出现虹彩干涉效应;宝石经轻微加热后,会有油脂沿宝石裂隙渗出.宝石浸油在性脆、裂隙发育的祖母绿、碧玺、海蓝宝石等宝石中常可见到.(3)充填处理宝石.主要是沿宝石开放性裂隙注入蜡、有机胶、硅胶、硼砂或玻璃等物质[7],以达到掩盖裂隙、提高透明度的目的.由于裂隙充填物质与宝石的折射率和硬度的不同,沿宝石表面观察,裂隙充填物折射率相对要低,有些充填物部位也会明显低于宝石表面.充填处理常在物化性质稳定的高档宝石中出现,如钻石、红宝石和蓝宝石等.(4)热处理宝石.将宝石置于一定温压条件下进行处理,达到提高宝石净度、增加或减少颜色、产生或消除星光等目的.宝石经热处理后,原生包裹体将会出现一定程度的变化,如气-液包裹体消失,产生气泡、非晶化玻璃质包裹体[8]和膨胀裂隙等;对宝石进行星光化处理时,会在宝石近表面出现较多细小、定向排列的针状包裹体;消除星光处理则会导致原针状包裹体消失,而留下断续的点线状残余包裹体.热处理宝石也主要针对一些性质比较稳定的宝石进行,如红宝石、蓝宝石、锆石等.(5)辐照处理宝石.利用一定的高能射线作用于宝石上,达到提高净度和改变颜色的目的.由于是在高能量状态下的处理,宝石也会同热处理作用一样,出现原气液包裹体的消失和膨胀裂隙的出现,并且产生均匀的颜色,与原生宝石产生的色带明显不同.辐照处理主要应用于钻石、黄玉、水晶等宝石和珍珠中.(6)激光处理宝石.主要应用于对钻石的净度处理,达到消除原生包裹体,提高钻石净度的目的.其在钻石中会留下一细小、平直的激光针孔,当再利用高折射率玻璃进行充填时,在针孔内将留下玻璃充填物.(7)覆膜处理宝石.在宝石表面喷镀上一层有色薄膜,达到增加或改变宝石颜色、掩盖宝石缺陷的目的.覆膜处理会使宝石表面出现一层薄膜层,宝石光泽降低,颜色均一化,常见于翡翠中.(8)增生宝石.利用人工合成方法,在已加工成形的刻面宝石上继续生长一相关宝石薄层,达到改变颜色或以假乱真的目的.增生宝石的生长层由于是在短时间内人工合成的,热应力效应较大,常会出现网状应力裂纹;同时,生长层是直接覆盖于宝石刻面之上,会使刻面棱出现钝化现象.增生宝石可见于红宝石和蓝宝石之中.3 结 语宝石的次生包裹体在宝石中普遍存在,正确区分宝石次生包裹体及相关类型,对判别宝石真假和宝石的人工优化处理与否都具有重要的意义.本文仅对次生包裹体进行了探索性划分,旨在抛砖引玉,期望在对宝石鉴定及成因的分析中,能对次生包裹体引起足够重视,正确区分.划分有不妥之处,恳请同行批评指正.参考文献[1]英国皇家宝石协会.宝石学教程[M].陈钟惠,亓利剑,曹亚军,等译.武汉:中国地质大学出版社,1992.373-387.[2]何知礼.包体矿物学[M].北京:地质出版社,1982.8-16.[3]郭守国,施 健,王以群.宝玉石学教程[M].北京:科学出版社,1998.81-90.[4]丘志力.宝石中的包裹体∃宝石鉴定的关键[M].北京:冶金出版社,1995.7-38.[5]刘劲鸿.宝石中包裹体分类及其意义[J].吉林地质.1998,17(2):66-67.[6]胡楚雁.宝石的某些次生内含物特征研究[J].宝石与宝石学杂志.2001,3(4):1-4.[7]亓利剑.热处理红宝石中硼酸钠充填物[J].珠宝科技.1995,1:39-40.[8]亓利剑.热处理红宝石在内含物的形成与演变[J].中国宝石,1996,3:28-34.30桂 林 工 学 院 学 报 2004年Genetic classification of gems secondary inclusion and characteristicsHU Chu yan(Jewelry Design &Technique Department o f Shenzhen Polytechnic,Shenzhen 518055,China)Abstract:According to genetic difference,the secondary inclusion of gems can be divided into original secondary in clusion,post secondary inclusion and man made secondary inclusion.Original sec ondary inclusion is formed by the variation of anaphase geological condition of gems.Post sec ondary inclusion is formed in the proceeding of weathering,mining and cutting of gems.Man made secondary inclusion is formed in the proceeding of optimizing treatment of gems.The different kind of secondary inclusion sho ws the different characteristics.Key words:gems;secondary inclusion;classifica tion;charac te ristics~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~广西贺州石林形成时代辨析林 刚(桂林工学院旅游学院,广西桂林 541004)广西贺州新路附近发育的石林地貌已经开发成旅游景区接待游人。
宝石优化处理一、优化处理的概念天然宝石的优化处理(Enhacement and Treatment of Gemstone)是指除切磨和抛光以外，用于改善珠宝玉石的外观(颜色、净度或特殊现象)、耐久性或可用性的所有方法。
它是宝石学研究的一个重要内容。
优化处理可进一步划分为优化(Enhancement)和处理(Treatment)两类。
优化是指“传统的、被人们广泛接受的使珠宝玉石潜在的美显示出来的优化处理方法”，如加热处理、漂白、浸无色油以及玉髓玛瑙的染色等。
市场上不予声明当做天然宝石出售。
处理是指“非传统的，尚不被人们接受的优化处理方法”，如染色处理、辐照处理、表面扩散处理等。
属于处理的宝石在市场出售时，必须声明其经过人工处理的真实性。
关于宝石的优化处理，特别是对色泽和透明度较差的天然宝石颜色的改变的研究，目前在国际上已成为了一个专门的学科。
二、优化处理的历史有一些改善宝石的处理方法尽管在古代就已经被人们认识了，如加热的方法使红玛瑙变红等等，但当时更多的是在偶然的机遇中发明的。
只有在今天，当人们弄清了固体物质包括无机质矿物（如金刚石、刚玉、黄玉、绿柱石、水晶等），有机质宝石（如珍珠、琥珀等）的固体物理性质和研究了宝石的致色机理之后，才是这个古老的领域发生了巨大的变化，产生各式各样新的完善的宝石处理技术。
进入20世纪以来，特别是近些年来，由于自然科学的重大突破，新技术的不断出现，给优化处理宝石的工作提供了一个又一个新手段、新方法。
随着宝石学的成熟，使优化处理天然宝石以增加宝石价值的研究成为一门科学。
人们的认识从宏观领域进入了微观领域，使以前偶然发现的优化处理宝石的方法，成为有目的的自觉行为，人们可以有意识的改变宝石的物理性质。
当前，世界上许多技术手段齐全的实验室都开展了天然宝石优化处理的研究。
目前，人们已经能将绿色的绿柱石改善成为天然色的海蓝宝石；物色的黄玉改善成为蓝色的黄玉；无色的金刚石改善位黄色、绿色、蓝色、粉红色等。
宝石的优化处理宝石的优化处理是通过改变宝石的颜色、光学效应或韧度改善宝石外观的过程,它不包括宝石的切磨和抛光对于优化处理的宝石些已经被市场所接受,可以当作天然宝石出售。
例如,斯里兰卡灰白色蓝宝石经加热处理变为蓝宝,坦桑尼亚褐色黝帘石经热处理变为蓝色黝帘石无色黄玉经辐射处理变为蓝色黄玉,以及玛瑙经过染色和熔烧呈现出各种颜色等些处理宝石需注明出售也能被市场接受。
如,辐射处理的蓝色钻石,注油的红宝石和祖母绿,染色的翡翠和石英岩等。
而一些经处理后带有有害物质的宝石,则不能被公众接受。
如带有放射性残余的黄玉等近年来,随着优质珍贵宝石资源的枯竭,随着新技术新材料的发展,改善宝石品级、丰富宝石市场越来越重要,宝石优化处理工作成为宝石科研的重要课题常用的宝石优化处理方法有表面处理、染色处理、热处理、辐射处理等一、表面处理在透明宝石底部涂上一层颜色或贴上一小块彩色箔,然后采用封闭式背面镶嵌以改善宝石的颜色。
在不透明或半透明宝石表面涂上一层蜡,以增加宝石的光泽和色彩这是一些古老的改色方法,现在有时仍在使用,将浅黄色钻石亭部涂以一弹层蓝色以消色彩:在玻璃仿制品背部涂以不透明涂料增加亮度,将绿松石表面进行蜡处理以改鉴定时用放大镜仔细观察不难发理各种处理的痕迹,这些处理一旦被去除,将会使宝善光和颜色石的外观发生变化二、染色处理这种处理方法常用于多孔的材料或含相当多裂纹和裂隙的宝石,染料可以渗透进宝石被孔隙和裂缝中。
染料可以是有机染料或无机的化合物,前者通过溶剂的挥发而致色,后者经过化学反的孔或裂中应而沉淀,无机染色通常着色耐久,面有机染色颜色鲜艳但会退色市场上大多数祖母绿都经过油浸染处理,有时是有色油注入其裂隙之中,改善了祖母绿的清晰度和颜色。
石英岩、大理岩,玛瑙玉等常染成各种鲜艳的颜色,染色大量出现常常以假乱真,灰玉翻和一些多孔的蛋白石在糖溶液中煮过,经浓硫酸处理后,除去糖中的氢和氧,所剩下的是均匀的黑色的碳,使宝石变为黑玉和黑蛋白石。
