九年级物理(上)教案--第十六章 电压 电阻--第4节 变阻器

第4节变阻器基础知识·细解读知识点一变阻器【重点】1.实验：改变小灯泡的亮度提醒实验过程中若无论怎样移动夹子，小灯泡的亮度几乎不变，其原因是铅笔芯的阻值太小，导致其对电路几乎无影响。

应更换更细长的铅笔芯。

2.变阻器(1)概念：能改变接人电路中电阻大小的元件叫作变阻器。

学生实验中常用的变阻器是滑动变阻器。

(2)滑动变阻器①构造②原理：滑动变阻器是靠改变连人电路中电阻丝的长度来改变电路电阻的。

③结构示意图和电路图中的符号电阻丝外面涂着绝缘层，密绕在绝缘管上，图中的白线位置绝缘层已经刮掉，电阻丝可以与滑片P相连。

提醒滑动变阻器铭牌上各数值的物理意义如图所示，图中“50 Ω”表示该滑动变阻器的最大阻值是50 Ω，“1.5 A”表示它允许通过的最大电流是1.5A。

④滑动变阻器的接法巧学巧记滑动变阻器的两种等效接法如图所示，只要滑动变阻器的下端接线柱固定，上端接C和接D接线柱是等效的。

滑动变阻器接入电路中的正确接法形式上有4种，而本质上只有2种。

善于思考的你发现了吗?【拓展】电阻箱电阻箱是一种能够显示出电阻值的变阻器，其实物如图甲所示，其面板如图乙所示。

在电阻箱的面板上一般有2个接线柱和6个旋盘。

使用时，把2个接线柱接入电路，调节6个旋盘，就可以得到0～99 999．9 Ω之间的任意0.1 Ω的整数倍的电阻值。

读数时，将各旋盘对应的小三角指的数字乘以面板上标记的倍数，然后将数值加在一起就是电阻箱连入电路中的阻值，图乙所示的电阻箱的读数为0×10000Ω+3 x 1000 Ω+2 x100Ω+0×10Ω+4×1Ω+0×0.1Ω=3204.0 Ω。

【例1】如图所示，当滑动变阻器的滑片向左移动时，滑动变阻器连入电路中的阻值变大的是( )解析：要判断移动滑片时，滑动变阻器连入电路的阻值变化情况，应先弄清电阻丝的哪一接线柱连入电路，再根据滑片的移动方向来分析连入电路电阻的变化。

教案：人教版九年级物理第十六章第4节16.4变阻器一、教学内容1. 变阻器的概念：介绍变阻器的作用、种类和结构。

2. 变阻器的工作原理：讲解变阻器是通过改变接入电路的电阻丝的长度来改变电阻的原理。

3. 变阻器的应用：举例说明变阻器在实际生活中的应用，如调节灯光亮度、音量等。

二、教学目标1. 让学生了解变阻器的概念、种类和结构，认识变阻器在实际生活中的应用。

2. 使学生掌握变阻器的工作原理，能运用变阻器解决实际问题。

3. 培养学生的动手操作能力，提高学生对物理现象的观察和分析能力。

三、教学难点与重点1. 教学难点：变阻器的工作原理，如何运用变阻器解决实际问题。

2. 教学重点：掌握变阻器的概念、种类和结构，认识变阻器在实际生活中的应用。

四、教具与学具准备1. 教具：变阻器、电源、导线、开关、灯泡等。

2. 学具：每个学生准备一个变阻器，用于课堂实践操作。

五、教学过程1. 引入：通过生活中常见的灯光调节现象，引导学生思考如何实现灯光亮度的调节。

2. 讲解：介绍变阻器的概念、种类和结构，讲解变阻器的工作原理。

4. 应用：举例说明变阻器在实际生活中的应用，如调节音量、相机焦距等。

5. 讨论：引导学生思考如何运用变阻器解决实际问题，如设计一个调节音量的电路。

六、板书设计1. 变阻器的概念、种类和结构2. 变阻器的工作原理：改变电阻丝的长度，改变电阻3. 变阻器的应用：调节灯光亮度、音量等七、作业设计1. 请列举生活中你见过的变阻器的应用实例。

2. 画出一个简单的调节音量的电路图。

八、课后反思及拓展延伸1. 课后反思：本节课通过实践操作，让学生掌握了变阻器的概念、种类和结构，了解了变阻器的工作原理和应用。

但在教学过程中，要注意引导学生思考变阻器在其他领域的应用，拓宽学生的视野。

2. 拓展延伸：研究变阻器在其他领域的应用，如电子设备、工业生产等。

探讨如何设计和制作一个变阻器，以满足特定领域的需求。

重点和难点解析：变阻器的工作原理及应用一、变阻器的工作原理变阻器是利用改变接入电路中电阻丝的长度来改变电阻的原理工作的。

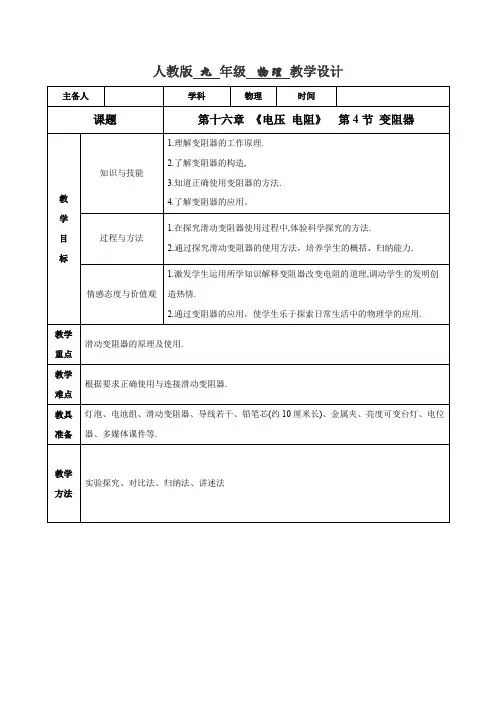

人教版九年级物理教学设计
教学过程设计
把铅笔芯接入电路中，形成闭合电路后，灯泡不亮。

随着把铅笔芯一端的金属夹逐渐靠近铅笔芯的另一端，灯泡慢慢微微亮。

师：沿铅笔芯移动导线夹，当铅笔芯连入电路中的长度变长时，小灯泡的亮度怎样变化？
要增大导线电阻的可调范围,应该怎么做?
电阻线必须做得很长.
如何使之小巧、轻便呢?
4.元件符号：
5.滑动变阻器的铭牌：
4种正确解法2种错误解法
实物连接图归纳滑动变阻器的连接方法和阻值变化：
连接电路，闭合开关前，是滑动变阻器的滑片处在最右端。

闭合开关S，调节滑动变阻器的滑片，使定值电阻
机械电位器
如图是一种电位器的结构图,它通过机械式旋钮调节阻值的大小.电位器也可以用在其他电器上，例如，可调亮度的电灯，可调温度的电热毯、电饭锅，等等.下面请同学们在课后通过上网查阅资
数字电位器：数字电位器具有可程序控制改变阻值、耐震动、噪声小、寿命长、抗环境污染等优点
A. 电流表示数变大，电压表示数变小
C. 电流表示数变小，电压表示数变小
【答案】D
【解析】由电路图可知，灯泡与滑动变阻器串联，电压表测滑动变阻器两端的电压，电流表测电
、结构示意图：
、元件符号：
、连接方法：（1）串联接入电路；。

第十六章《电压电阻》单元复习课【复习目标】：1.学生能初步认识电压，知道电压的作用及电源是提供电压的装置;学生知道电压的单位及单位换算，能记住常见电压值;学生能认识电压表，了解电压表的用途与符号，并会正确使用用电压表测电压（包括连接、读数、选择量程）。

2、学生知道串联电路和并联电路的电压的特点及应用。

3、学生知道电阻的单位及换算，能够理解电阻是导体本身的一种性质，用控制变量法研究电阻的大小与导体的材料、长度、横截面积和温度的关系。

4、了解变阻器的构造，理解它的工作原理，知道正确使用变阻器的方法。

5、运用串、并联电路的电流与电压关系去分析简单的电路问题等。

【重点、难点】：1.【重点】：（1）.电压表的使用方法;（2）.运用串并联电路中的电压规律解题；（3）.变阻器的使用方法及在电路中的作用。

2.【难点】：（1）.电路的连接；（2）.变阻器的使用，会用控制变量法探究影响电阻大小的几个因素；（3）.识别电压表测的是哪段电路两端的电压；进行电路故障分析。

【学具准备】多媒体课件和学生导学案【前置准备】多媒体展示本章思维导图【教学过程】：一、创设情境·引入复习1.【视频播放】：《电人的烦恼》------现实版的“霹雳贝贝”片段2.【设疑】：众说周知:不高于36V电压为安全电压。

“手拿菜刀砍电线，一路火花带闪电。

”为什么视频中220伏电压穿胸，灯泡竟然亮了起来，人却安然无恙？（设计意图：通过观看视频《电人的烦恼》------现实版的“霹雳贝贝”片段，激发学生学习兴趣；设疑，进一步激发学生探索知识的欲望。

）二、专题复习·画龙点睛（一）、考点一：电压及电压表的使用1.【回眸要点·夯实基础】（1）．要在一段电路中产生电流，它的两端要有，所以的作用是使电路中产生电流。

是提供电压的装置。

（2）.电压的单位是 , 1V= mV,1mV= μV。

（3）.一节干电池的电压_____一个蓄电池的电压_____.对入体的安全电压 .家庭照明电路电压_______.动力电压________.（4）．正确使用电压表要注意：①.电流只能从电压表的接线柱流入，接线柱流出；②.电压表应该联在电路中；③.被测电压超过电压表的量程；④.读数时，应该认清所用量程及其对应的分度值，如果选用0～ 15 V 的量程，则其分度值为；⑤.如果把电压表直接与电源两极相连；则测量的是两端的电压。

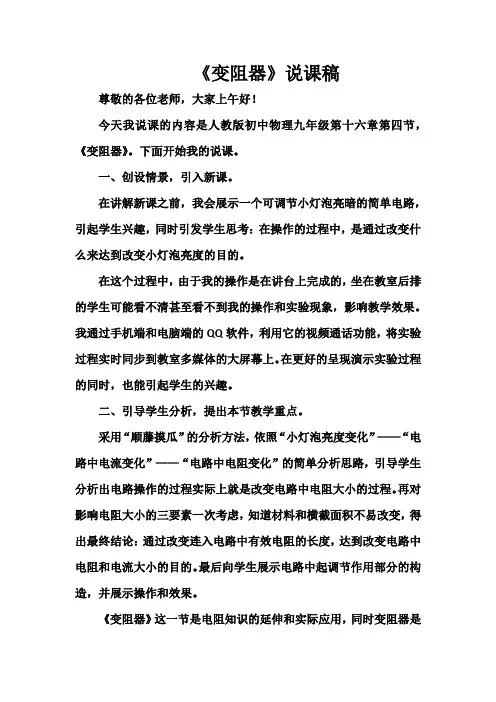

《变阻器》说课稿尊敬的各位老师，大家上午好！今天我说课的内容是人教版初中物理九年级第十六章第四节，《变阻器》。

下面开始我的说课。

一、创设情景，引入新课。

在讲解新课之前，我会展示一个可调节小灯泡亮暗的简单电路，引起学生兴趣，同时引发学生思考：在操作的过程中，是通过改变什么来达到改变小灯泡亮度的目的。

在这个过程中，由于我的操作是在讲台上完成的，坐在教室后排的学生可能看不清甚至看不到我的操作和实验现象，影响教学效果。

我通过手机端和电脑端的QQ软件，利用它的视频通话功能，将实验过程实时同步到教室多媒体的大屏幕上。

在更好的呈现演示实验过程的同时，也能引起学生的兴趣。

二、引导学生分析，提出本节教学重点。

采用“顺藤摸瓜”的分析方法，依照“小灯泡亮度变化”——“电路中电流变化”——“电路中电阻变化”的简单分析思路，引导学生分析出电路操作的过程实际上就是改变电路中电阻大小的过程。

再对影响电阻大小的三要素一次考虑，知道材料和横截面积不易改变，得出最终结论：通过改变连入电路中有效电阻的长度，达到改变电路中电阻和电流大小的目的。

最后向学生展示电路中起调节作用部分的构造，并展示操作和效果。

《变阻器》这一节是电阻知识的延伸和实际应用，同时变阻器是电学中最常见、最重要的电路元件之一，所以本节是本章教学重点。

学习变阻器有助于学生更好的理解电阻的概念，也是为以后电学实验的学习做必要的准备，在初中电学学习过程中起承上启下的作用。

所以有必要对上一节知识进行回顾，重点复习影响电阻大小的三个因素，即电阻的材料、长度和横截面积。

三、滑动变阻器的结构给学生三分钟时间，以小组讨论的形式思考下面几个问题的答案：（1）滑动变阻器主要由哪几部分组成？有几个接线柱？（2）电阻丝为什么要成缠绕状？这种缠绕方式对电阻丝还有什么要求？（3）滑片为什么用弹簧片？（4）滑片和电阻丝接触的位置为什么有一条“白线”？（5）滑动变阻器滑片上方标示的数值的含义，例如“20Ω 1.5A”待学生讨论并回答完问题之后，在电子白板上显示滑动变阻器各组成部分，并讲解刚才提出的问题。

第十六章电压电阻第4节变阻器一、知识与技能1.了解变阻器的构造、在电路中的符号，理解变阻器的工作原理。

2.通过探究怎样用变阻器改变灯泡的亮度，知道正确使用变阻器的方法。

二、过程与方法在探究变阻器的使用过程中，体验科学探究的方法。

三、情感态度与价值观1.激发学生运用所学知识解释变阻器改变电阻的道理，产生动手操作使用变阻器的兴趣。

2.培养使用电学仪器的技能和良好习惯，在实验中逐步形成良好的合作精神。

变阻器的原理及使用。

根据要求正确连接与使用变阻器。

调光台灯、带调音旋钮的收音机实物等。

情境创设：教师出示调光台灯和带调音旋钮的收音机实物，并当堂演示调光台灯亮度的变化，并引导学生观察的同时让学生提出问题：(课件展示问题)①这种台灯与其他的台灯有什么不同的地方？②调节旋钮，台灯的亮度有什么变化？③它能够改变亮度的原理是怎样的？学生思考后回答，由学生的回答引出下面对变阻器原理的探究。

结论：调光台灯可以用调节旋钮调节台灯的亮度，它的原理是用一个可以连续改变阻值的电阻(调节旋钮)来改变电路中的电流，从而达到连续改变灯泡亮度的目的。

收音机的调音旋钮中也是应用了这种电阻，这种电阻(电位器)实际上是一种变阻器。

知识点1探究实验：探究变阻器的原理提出问题：灯泡亮度的变化是通过电流的变化引起的，而电流的变化则是由电阻的变化引起的。

启发学生猜想：调光台灯的电阻变化是由改变导体电阻的什么因素引起的？实验探究：学生会根据影响导体电阻大小的三个因素(导体的材料、横截面积和长度)去猜想，其中不排除有其他的想法。

教师将持有不同意见的学生分成不同的探究实验小组，启发学生设计出以下三种类型的实验方案：方案1(改变导体的材料)：如图16-4-2所示，在A、B间分别接入不同材料的导体电阻，如铜丝和铅笔芯（长度、粗细相同），观察小灯泡的亮度变化，观察并记录小灯泡的亮度变化，并加以比较。

方案2(改变横截面积)：如图16-4-2所示，在A、B间改变导线横截面积(分别接入长度相同的1根笔芯与2根笔芯)，观察并记录小灯泡的亮度变化，并加以比较。

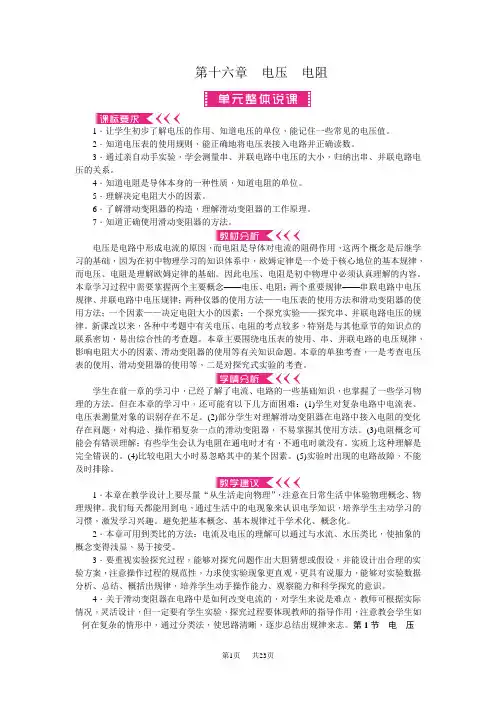

第十六章电压电阻1．让学生初步了解电压的作用、知道电压的单位，能记住一些常见的电压值。

2．知道电压表的使用规则，能正确地将电压表接入电路并正确读数。

3．通过亲自动手实验，学会测量串、并联电路中电压的大小，归纳出串、并联电路电压的关系。

4．知道电阻是导体本身的一种性质，知道电阻的单位。

5．理解决定电阻大小的因素。

6．了解滑动变阻器的构造，理解滑动变阻器的工作原理。

7．知道正确使用滑动变阻器的方法。

电压是电路中形成电流的原因，而电阻是导体对电流的阻碍作用，这两个概念是后继学习的基础，因为在初中物理学习的知识体系中，欧姆定律是一个处于核心地位的基本规律，而电压、电阻是理解欧姆定律的基础。

因此电压、电阻是初中物理中必须认真理解的内容。

本章学习过程中需要掌握两个主要概念——电压、电阻；两个重要规律——串联电路中电压规律、并联电路中电压规律；两种仪器的使用方法——电压表的使用方法和滑动变阻器的使用方法；一个因素——决定电阻大小的因素；一个探究实验——探究串、并联电路电压的规律。

新课改以来，各种中考题中有关电压、电阻的考点较多，特别是与其他章节的知识点的联系密切，易出综合性的考查题。

本章主要围绕电压表的使用、串、并联电路的电压规律，影响电阻大小的因素、滑动变阻器的使用等有关知识命题。

本章的单独考查，一是考查电压表的使用、滑动变阻器的使用等，二是对探究式实验的考查。

学生在前一章的学习中，已经了解了电流、电路的一些基础知识，也掌握了一些学习物理的方法。

但在本章的学习中，还可能有以下几方面困难：(1)学生对复杂电路中电流表、电压表测量对象的识别存在不足。

(2)部分学生对理解滑动变阻器在电路中接入电阻的变化存在问题，对构造、操作稍复杂一点的滑动变阻器，不易掌握其使用方法。

(3)电阻概念可能会有错误理解；有些学生会认为电阻在通电时才有，不通电时就没有。

实质上这种理解是完全错误的。

(4)比较电阻大小时易忽略其中的某个因素。

团泊镇中学电子教案教学内容：第十六章电压电阻年级：九年级学科：物理教师：李国海课题第一节电压共 1 课时主备教师李国海使用教师李国海备课日期2016.10.1 上课日期教材分析教学目标1、知道电源的作用2、知道电压的单位及单位换算，记住生活中常见的电压值3、知道电压表的用途与符号、会正确使用电压表4、通过阅读电压表的使用说明书，培养获取信息的能力5、通过实验及相关现象分析，培养学生观察实验的能力及分析概括的能力教学重难点1.电压表的使用2.电压概念的形成课型新授课授课方法实验、探究、讨论、讲授教具准备电路示教板、电压表，小灯泡，电源，开关，导线教与学的设计我的修改一、引入新课：复习电流、电路知识，为新课做准备电荷的运动是靠什么做动力的呢？……电压二、自主学习阅读教材三、精讲点拨1、电压：电压的作用就是使电荷做定向运动。

产生电流的两个因素是：有电源电路必须闭合其中电源的作用就是提供电压：导体要产生电流，它的两端就要有电压，电压是形成电流的原因。

（1）、符号：U（2）、单位：伏特，符号V，还有千伏（kV）、毫伏（mV）1kV＝1000V 1V＝1000mV例：U=220V＝ kV= mV2、电压的测量：用电压表，符号○V（1）、电压表的结构：接线柱、量程、示数、分度值（2）、电压表的使用：○1电压表必须和用电器并联（等于一断开的开关）。

○2电压必须红接线柱接正极，黑接线柱接负极。

○3选择合适的量程（如不知道量程，应该选较大的量程，并进行试触。

）。

边讲边演示一遍（3）、读数：○1确定量程……选择○2确定分度值……○3读数，写上单位四、当堂检测例：投影图片……让学生读数练：给出图片……让学生读数在最后加入课堂小结环节，让学生自己小结。

作业布置课本后7页“想想做做”、“动手动脑学物理”板书设计第一节电压一、电压二、电压表三、电压表的使用课后反思1.利用水果电池引入新课，激发了学生学习的兴趣，课上通过自主探究、小组内和小组间交流的教学方式，同时采用了师生互动，生生互动、合作探究动等多种方法开展教学，让学生真正的参与到学习中来，真正把课堂还给了学生。

《变阻器》教学设计方案（第一课时）一、教学目标1. 知识与技能：理解变阻器的构造和工作原理，能够识别生活中的变阻器。

2. 过程与方法：通过实验探究，掌握变阻器的工作方式，学会调节音量、改变光线强弱等实际应用。

3. 情感态度与价值观：培养观察、实验和思维能力，体会物理在生活中的应用，激发学习物理的兴趣。

二、教学重难点1. 教学重点：理解变阻器的构造和工作原理。

2. 教学难点：变阻器的实际应用，如调节音量、改变光线强弱等。

三、教学准备1. 课前准备实物变阻器、电路图、实验器械；2. 准备与变阻器应用相关的图片或视频素材；3. 设计教室互动环节，引导学生讨论变阻器的应用。

四、教学过程：（一）导入新课1. 回顾前面所学过的各种滑动变阻器的工作原理。

2. 介绍变阻器的应用和调节方法。

3. 展示一个滑动变阻器，并请学生观察其外观，讨论其组成结构和工作原理。

（二）实验探究1. 实验器械：电源、小灯泡、滑动变阻器、开关、导线若干。

2. 请学生动手操作，通过改变滑动变阻器的电阻值，观察灯泡的亮度变化。

3. 引导学生探究电阻变化与灯泡亮度之间的干系，总结出滑动变阻器的应用方法和注意事项。

4. 让学生讨论并总结滑动变阻器的优点和缺点，为后续学习打下基础。

（三）教室互动1. 请学生回答一些与滑动变阻器相关的问题，例如滑动变阻器在电路中的作用、如何选择合适的滑动变阻器等。

2. 让学生分享自己在实验中的心得体会和收获，讨论滑动变阻器的应用技巧和方法。

3. 教师对学生的回答和分享进行点评和总结，增强学生的自大心和兴趣。

（四）小结作业1. 请学生总结本节课的主要内容，包括滑动变阻器的组成结构、工作原理、应用方法和注意事项等。

2. 安置课后作业，要求学生复习本节课的内容，思考如何将滑动变阻器应用于实际生活中，并写出自己的设计思路。

通过本节课的学习，我希望你们能够将所学的滑动变阻器的原理和操作方法应用到实际生活中，并设计出自己的解决方案。

《变阻器》教学设计方案（第一课时）一、教学目标本节课的教学目标是让学生掌握变阻器的基本概念和原理，理解其在电路中的作用和重要性。

通过实验操作，学生能够亲身体验变阻器的使用过程，并能够分析实验数据，总结出变阻器的基本特性。

同时，培养学生的观察能力、实验能力和分析问题的能力，激发学生对物理学科的兴趣和热爱。

二、教学重难点教学重点：变阻器的原理和结构，以及其在电路中的应用。

教学难点：学生能够通过实验操作，正确理解并掌握变阻器的工作原理和特性，并能够分析实验数据，得出正确的结论。

三、教学准备1. 教具准备：变阻器实物、电路板、导线、电池等实验器材；多媒体教学设备，用于展示变阻器的结构和原理。

2. 知识准备：学生需要提前预习电路基础知识，了解电阻、电流等基本概念。

3. 环境准备：实验室设备齐全，保证学生实验操作的安全和顺利进行。

四、教学过程：一、引入阶段课堂伊始，教师需巧妙地导入课题，激发学生的学习兴趣和好奇心。

可利用日常生活中的电器、电灯调节亮度的情景，提出问题：“如何改变电流的强弱？”由此引出“变阻器”的概念，让学生对变阻器有初步的认知。

二、知识讲解阶段1. 定义与作用详细解释变阻器的定义和作用，通过图示和实物展示，让学生直观地了解变阻器的结构。

解释变阻器在电路中的作用，如调节电流、电压等。

2. 构造与原理讲解变阻器的构造，包括线圈、滑片、电阻丝等部分。

解释变阻器的工作原理，即通过改变线圈在电阻丝上的位置来改变电阻值，从而改变电流的大小。

3. 类型与特点介绍不同类型的变阻器，如滑动变阻器和限流电阻等。

阐述各种变阻器的特点和使用场景，让学生了解不同类型变阻器的优势和适用范围。

三、实验探究阶段1. 实验准备准备实验器材，如电源、电流表、滑动变阻器等。

引导学生正确使用实验器材，了解实验步骤和注意事项。

2. 实验操作指导学生进行实验操作，让学生观察并记录电流表的变化情况。

通过调整滑动变阻器的位置，让学生直观地感受电流的变化。

第十六章电压电阻复习教学设计【教学目标】1.电压的概念及常见电压值，电阻的概念(认识)2.电压表和滑动变阻器的正确使用(操作)3.串、并联电路电压的规律(探究、理解)4. 影响电阻大小的因素（探究、知道）5.半导体材料和超导体材料（了解）【教学重点】1.电压表和滑动变阻器的正确使用2.串、并联电路电压的规律3.影响电阻大小的因素【教学难点】1.对电压表电路进行分析2.影响电阻大小的因素3.滑动变阻器的使用【教学方法】“自学、交流、展示、反馈”四环节教学模式【课时安排】分为 1 课时【教学过程设计】第1课时教学环节和教学内容教师活动学生活动设计意图【引入】课前小测：知识大比拼小明按图甲所示的电路进行实验，当闭合开关灯泡正常工作时，电压表和的指针位置完全一样，如图乙所示，则L2两端的电压为________V，L1两端的电压为 V，电源电压为 V。

2.如图3所示，当滑片P向右移动时，滑动变阻器连入电路的电阻变小的是（）3. 为维护消费者权益，我市某技术监督部门对市场上的电线产品进行抽查，发现有一个发收小测纸。

投影答案：1.2，8，102. D3. B巡视发现典型问题并稍作点评。

完成限时小测。

提问、听讲思考。

利用课前小测，让学生知根底，即刻进入实战复习氛围中。

品牌的铜芯电线不符合规格：电线直径明显比说明书上标有的直径要小。

引起这种电线不符合规格的主要原因是（）A．电线的长度引起电阻偏大B. 电线的横截面积引起电阻偏大C．电线的材料引起电阻偏大D．电线的温度引起电阻偏大【过程】投影：中考导航，考情分析投影学习目标：1.电压的概念及常见电压值，电阻的概念(认识)2.电压表和滑动变阻器的正确使用(操作)3.串、并联电路电压的规律(探究、理解)4. 影响电阻大小的因素（探究、知道）5.半导体材料和超导体材料（了解）投影PPT，组织学生完成自主知识梳理：投影：问题引领投影中考导航，考情分析，并适当说明。

投影本章学习目标。

第4节变阻器一、变阻器电阻类型有：[定值]电阻和变阻器[也叫可变电阻]。

12、变阻器：能改变接入电路中电阻大小的元件叫做变阻器。

变阻器在电路图中的符号为：。

3、滑动变阻器：[1]、构造：瓷筒、线圈、滑片、金属棒、接线柱[2]、变阻原理：通过改变接入电路中的电阻线的长度来改变电阻。

[3]、使用方法：选、串、接、调①、根据铭牌选择合适的滑动变阻器；②、串联在电路中；③、接法：“一上一下”；④、接入电路前应将电阻调到最大。

[4]、铭牌的意义：例如：某滑动变阻器标有“50Ω1.5A”字样，50Ω表示滑动变阻器的最大阻值为50Ω或变阻范围为0-50Ω。

1.5A表示滑动变阻器允许通过的最大电流为1.5A.。

4、旋盘式电阻箱[1]、结构：两个接线柱、旋盘。

[2]、变阻原理：转动旋盘，可以得到0～9999.9之间的任意阻值。

[3]、读数：各旋盘对应的指示点的示数乘以面板上标记的倍数，然后加在一起，就是接入电路的电阻。

5、插孔式电阻箱[1]、结构：铜块、铜塞，电阻丝。

[2]、读数：拔出铜塞所对应的电阻丝的阻值相加，就是连入电路的电阻值。

二、变阻器的应用1、用法：变阻器标有最大电阻和允许通过的最大电流，使用时根据需要进行选择，不能使通过的电流超过最大电流，否则会烧坏变阻器。

通过在使用前将阻值调到最大。

2、作用：[1]、通过改变电路中的电阻，改变电路中的电流和部分电路两端的电压。

[2]、保护电路。

3、电位器常用于家用电器音量调节的一种变阻器，也可用于其他电器上。

通过机械式旋钮调节阻值的大小。

4、除了机械式电位器外，还有数字电位器。

数字电位器[与机械式电位器相比有：可程序控制阻值、耐震动、噪声小、寿命长、搞环境污染等优点]。

【典型例题】类型一、电阻影响电阻大小的因素1.把甲、乙两段电阻线接在相同的电压下，通过甲电阻线中的电流大于通过乙电阻线中的电流，忽略温度的影响，下列判断中错误的是（）A．甲、乙两电阻线的材料、长短、粗细不可能完全相同B．当它们材料、粗细都相同时，甲线长，乙线短C．当它们材料、长度都相同时，甲线粗，乙线细D．当它们长度、粗细都相同时，两线的材料一定不同【思路点拨】电阻是导体自身的一种特性，大小只与导体的长度、材料、横截面积和温度有关，与导体两端的电压及通过导体中的电流大小无关。

《变阻器》教学设计一、教学目标（一）知识与技能1．能说出滑动变阻器的构造，画出其电路符号及结构示意图；2．通过实验探究理解滑动变阻器的工作原理；3．会把滑动变阻器正确连入电路，会使用滑动变阻器改变电路中的电流及用电器两端的电压。

（二）过程与方法通过探究发现改变电路中电流的方法，进一步加深对电阻改变在电路中的作用的理解，感知优选法简化问题的应用。

（三）情感态度和价值观培养使用电学仪器的技能和良好习惯，逐步形成良好的合作精神。

二、教学重难点本节由“变阻器”和“变阻器的应用”两部分内容组成，变阻器是电学中一个很重要的电路元件，广泛用于各种电路中。

在学习过影响电阻大小的因素之后，由于电路的需求，就出现了如何改变电阻的问题。

本节在前面学习过电流、电压及电阻后再研究变阻器，符合学生由易到难、由简到繁的认知规律。

影响电阻大小的因素较多，通过实验探究对比，发现改变接入电路中电阻线的长度改变电阻较为方便，变阻器是如何改变接入电路中电阻大小的，即变阻器的工作原理是本节的教学重点。

在使用变阻器改变电路时，需要掌握滑动变阻器的连接方法，由于滑动变阻器结构较复杂，接线柱较多，需要通过实验探究出滑动变阻器的连接方法，如何把滑动变阻器接入电路等。

虽然学生对连接电路已经比较熟悉，但按要求正确使用滑动变阻器改变电路，对于初学者还是有一定的难度，所以按要求正确连接变阻器是本课教学的难点。

重点：知道变阻器的工作原理。

难点：按要求正确连接变阻器。

三、教学策略通过学生分组实验改变灯泡亮度，可以改变电源或改变电阻，结合影响电阻大小的因素，学生提出改变电阻的方法，但通过对比可以得出，改变电阻线的长度来改变电阻比较方便。

根据此实验引入滑动变阻器的工作原理，介绍滑动变阻器的构造、电路符号等。

通过实验练习使用滑动变阻器，掌握滑动变阻器的使用方法，正确使用滑动变阻器改变电路中的电流，改变用电器两端的电压，为后面研究电路中的电流与电压、电阻的关系作实验操作上的铺垫。
