住宅电源插座设计

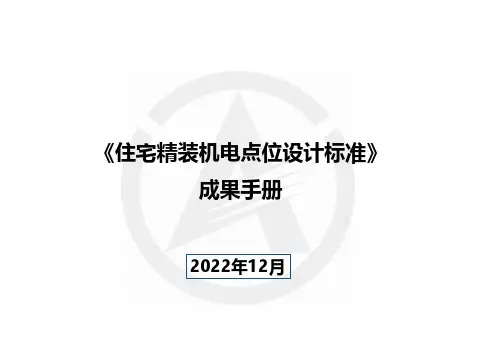

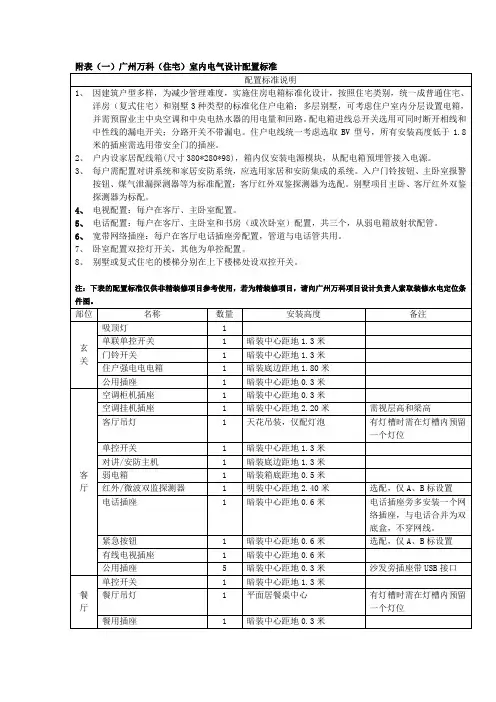

2022年12月《住宅精装机电点位设计标准》成果手册分1700mm1、设置要求：可视对讲室内机器设置于入户玄关处墙面，一键总开关和玄关灯开关设置于入户玄关门口侧；可视对讲室内机、一键总开、玄关灯开关设置于同面墙并排布置时，由门口向内顺序依次为一键总开、玄关灯开关、可视对讲室内机，开关侧边宜距门口150mm。

2、设置高度：可视对讲室内机底边距地1300mm、、玄关灯开关底边距（电气点位标高指底边距装饰完成地开关/插座电源热水点冷水点1、设置要求：强电配电箱设置首选玄关处，条件不具备时设置在客厅、餐厅、走道墙面，禁止设置在卧室、储藏室、书房等功能性房间；型电源接线盒，玄关2、设置高度：强电配电箱底边距地1600mm、手1700mm、玄关台面插座（电气点位标高指底边距装饰开关/插座电源热水点冷水点1、设置要求：电视电源插座和电视接口插座设置电视背景墙面，位于电视机居中位置，网络接口、路由器、机顶盒电源插座设置电视背景墙面，位于电视柜居中位置；强弱电插座间距2、设置高度：电视电源插座底边距地850mm、850mm、网络接口插座底、路由器和机顶盒电源插座底边距（电气点位标高指底边距装饰完成地开关/插座电源热水点冷水点1、设置要求：沙发两侧台灯电源插座插座位于电设置沙发两侧，网络电话双口插座设置沙发一侧靠近内侧，餐桌电源插座设置餐桌下方；照明开关按灯具控制关系就近墙面设置。

2、设置高度：台灯电源插座底边距地300mm、300mm、餐桌电源插、照明开关底边距地1300mm（电气点位标高指底边距装饰完成地面）。

开关/插座电源热水点冷水点1、设置要求：照明开关按灯具控制关系就近墙面设置，夜灯电源插座设置于开关正下方；开2、设置高度：照明开关底边距地1300mm、夜灯（电气点位标高指底边开关/插座电源热水点冷水点1、设置要求：厨房油烟机电源插座应设于烟脖后侧墙面，位于烟机烟脖中心位置。

2、设置高度：油烟机电源插座底边距地2150mm（电气点位标高指底边距装饰完成地面）。

最新住宅设计规范 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】1总则1.0.1为保障城市居民基本的住房条件,提高城市住宅功能质量，使住宅设计符合适用、安全、卫生、经济等要求，制定本规范。

本规范适用于全国城市新建、扩建的住宅设计。

住宅按层数划分如下：一、低层住宅为一层至三层；二、多层住宅为四层至六层；三、中高层住宅为七层至九层；四、高层住宅为十层及以上。

住宅设计必须执行国家的方针政策和法规，遵守安全卫生、环境保护、节约用地、节约能源、节约用材、节约用水等用关规定。

住宅设计应符合城市规划及居住区规划的要求，使建筑与周围环境相协调，创造方便、舒适、优美的生活空间。

住宅设计应推行标准化、多样化，积极采用新技术、新材料、新产品，促进住宅产业现代化。

住宅设计应在满足近期使用要求的同时,兼顾今后改造的可能。

住宅设计应以人为核心,除满足一般居住使用要求外,根据需要应满足老年人、残疾人的特殊使用要求。

住宅设计除应符合本规范外，尚应符合国家现行的有关强制性标准的规定。

2、术语住宅 residential buildings供家庭居住使用的建筑。

套型 dwelling size按不同使用面积、居住空间组成的成套住宅类型。

居住空间 habitable space 系指卧室、起居室（厅）的使用空间。

卧室 bed room 供居住者睡眠、休息的空间。

起居室（厅） living room供居住者会客、娱乐、团聚等活动的空间。

厨房 kitchen供居住者进行炊事活动的空间。

卫生间 bathroom供居住者进行便溺、洗浴、盥洗等活动的空间。

使用面积 usable area房间实际能使用的面积，不包括墙、柱等结构构造和保温层的面积。

标准层 typical floor平面布置相同的住宅楼层。

层高 storey height上下两层楼面或楼面与地面之间的垂直距离。

室内净高 interior net storey height楼面或地面至上部楼板底面或吊顶底面之间的垂直距离。

插座安装位置规则：1、一般插座下沿当距地面0.3米，且安装在同一高度，相差不能超过5mm；2、客厅卧室每个墙面，两个插座间距离当不高于2.5米，墙角0.6米范围内，至少安装一个备用插座；3、洗衣机插座距地面1.2米至1.5米之间，最好选择带开关三极插座；4、电冰箱插座距地面0.3米或1.5米（根据冰箱位置而定），且宜选择单三极插座；5、分体式、挂壁空调插座宜根据出线管预留洞位置距地面1.8米处设置，窗式空调插座可在窗口旁距地面1.4米处设置，柜式空调器电源插座宜在相应位置距地面0.3米处设置6、油烟机插座当根据厨柜设计，安装在距地1.8米至2米高度，最好能为脱排管道所遮蔽；7、电热水器插座应在热水器右侧距地１．４ｍ～１．５ｍ安装，注意不要将插座设在电热器上方；8、露台插座距地当在1.4米以上，且尽可能避开阳光、雨水所及范围；9、厨房、卫生间、露台，插座安装当尽可能远离用水区域。

如靠近，当加配插座防溅盒。

台盆镜旁可设置电吹风和剃须用电源插座，离地1.5～1.6米为宜；10、近灶台上方处不得安装插座家庭改造中一般电器安装高度：1.抽油烟机：欧式抽油烟机一般距地面2100mm左右，左右取抽油烟机的中间。

中式抽油烟机一般距地面2100mm左右，排烟道在左面时，插座往右放，排烟道在右面时，插座往左放。

烟管不会挡住插座。

2.微波炉：一般距地面2000左右mm，放到微波炉上面的柜子里（需要把上面柜子的底板开一个50mmd的孔穿过插头），插上一般就不拔下来了，美观一些。

3.热水器：距地面左右，在热水器的下方偏左或偏右，不影响冷热水和煤气管为准。

4.消毒柜：吊在墙上的一般距地面左右，放到消毒柜上面的柜子里（需要把上面柜子的底板开一个50mmd的孔穿过插头），插上一般就不拔下来了，美观一些。

立式放在地柜里面的，距地面左右，在消毒柜后面，一般插上就不拔下来了。

需要在插座正上方1200左右位置加一个控制开关。

5.小厨宝：距地面左右,在水槽柜相邻的柜子里。

住宅建筑电气设计规范中华人民共和国行业标准P JGJ××－200＃住宅建筑电气设计规范Code for electrical design of residential buildings征求意见稿2008-8200×－××－××发布200×－××－××实施中华人民共和国建设部发布目录1 总则 (4)2 术语、代号 (4)2.1 术语 (4)2.2 代号 (5)3 供配电系统 (5)3.1 一般规定 (5)3.2 负荷分级 (5)3.3 供配电系统 (6)3.4 电压选择和电能质量 (7)3.5 负荷计算 (7)3.6 无功补偿 (8)4 配变电所 (8)4.1 一般规定 (8)4.2 所址选择 (8)4.3 配电变压器选择 (8)5 自备应急电源 (8)5.1 自备应急柴油发电机组 (8)5.2 应急电源装置（EPS） (8)5.3 不间断电源装置（UPS） (9)6 低压配电 (9)6.1 一般规定 (9)6.2 低压配电系统 (9)6.3 特低电压配电 (9)6.4 导体选择 (9)6.5 低压电器的选择 (10)6.6 低压配电线路的保护 (10)7 电源布线系统 (11)7.1 一般规定 (11)7.2 导管布线 (11)7.3 电缆布线 (11)7.4 电气竖井布线 (12)7.5 封闭式母线布线 (12)7.6 室外布线 (13)8 电气设备 (13)8.1 一般规定 (13)8.2 电梯 (13)8.3 电动门 (14)8.4 住宅套内配置 (14)9 电气照明 (16)9.1 一般规定 (16)9.2 公共照明 (16)9.3 住户照明 (16)9.4 照明节能 (16)10 防雷与接地 (16)10.1 一般规定 (16)10.2 防雷 (17)10.3 等电位联结 (17)10.4 接地 (17)11 智能化集成系统 (18)11.1 一般规定 (18)11.2 家居管理系统（HMS） (18)12 信息设施系统 (19)12.1 一般规定 (19)12.2 通信接入系统 (19)12.3 电话交换系统 (19)12.4 信息网络系统 (20)12.5 综合布线系统 (20)12.6 有线电视系统 (20)12.7 公共广播系统 (22)12.8 信息导引及发布系统 (22)12.9 家居配线箱 (22)12.10 家居控制器 (22)13 信息化应用系统 (23)13.1 一般规定 (23)13.2 物业运营管理系统 (23)13.3 信息服务系统 (23)13.4 智能卡应用系统 (23)13.5 信息网络安全管理系统 (23)14 建筑设备管理系统 (23)14.1 一般规定 (23)14.2 建筑设备监控系统 (24)14.3 表具数据自动抄收及远传系统 (24)15 公共安全系统 (24)15.1 一般规定 (24)15.2 火灾自动报警系统 (25)15.3 安全技术防范系统 (25)15.4 应急联动系统 (27)16 机房工程 (27)16.1 一般规定 (27)16.2 机房 (27)16.3 控制室 (28)16.4 弱电间（弱电竖井） (28)16.5 电信间 (28)1 总则1.0.1为在住宅建筑电气设计中应贯彻执行国家的技术经济政策，做到安全可靠、经济合理、技术先进、整体美观、维护管理方便，制订本规范。

前言根据原建设住建部《住房城乡建设部标准定额司关于开展<住宅建筑电气设计规范>局部修订工作的函》(建标标函[2017]183号)《关于印发<2007年工程建设标准规范制订、修订计划(第一批)>的通知》(建标[2007] 125号)的要求，规范编制组经广泛调查研究，认真总结实践经验，参考有关国内外标准，并在广泛征求意见的基础上，局部制定修订本规范。

本规范的主要技术内容是：1.总则;2.术语;3.供配电系统;4.配变电所;5.自备电源;6.低压配电;7.配电线路布线系统;8.常用设备电气装置;9.电气照明;10.防雷与接地;11.信息设施系统;12.信息化应用系统;13.建筑设备管理系统;14.公共安全系统;15.机房工程。

本规范中以黑体字标志的条文为强制性条文，必须严格执行。

本规范由住房和城乡建设部负责管理和对强制性条文的解释，由中国建筑标准设计研究院负责具体技术内容的解释。

执行过程中如有意见或建议，请寄送中国建筑标准设计研究院(地址：北京首体南路9号主语国际2号楼，邮编：100048)。

本规范主编单位：中国建筑标准设计研究院有限公司本规范参编单位：中国建筑设计院有限公司北京市建筑设计研究院有限公司华建集团华东建筑设计研究院有限公司华建集团上海建筑设计研究院有限公司中国建筑东北设计研究院有限公司中国建筑西北设计研究院有限公司中国建筑西南设计研究院有限公司中南建筑设计院股份有限公司新疆建筑设计研究院广东省建筑设计研究院华蓝设计(集团)有限公司合肥工业大学建筑设计研究院施耐德电气(中国)有限公司中南工程咨询设计股份有限公司本规范主要起草人员：孙兰、李立晓、黄祖凯、汪浩、汤威、李俊民、王晖、郭晓岩、杨德才、杜毅威、邵民杰、陈众励、熊江、容浩、李疆、林洪思、粟卫权、万力、刘振良本规范主要审查人员：1 总则1.0.1 为统一住宅建筑电气设计标准，全面贯彻执行国家的节能环保政策，做到安全可靠、经济合理、技术先进、整体美观、维护管理方便，制定本规范。

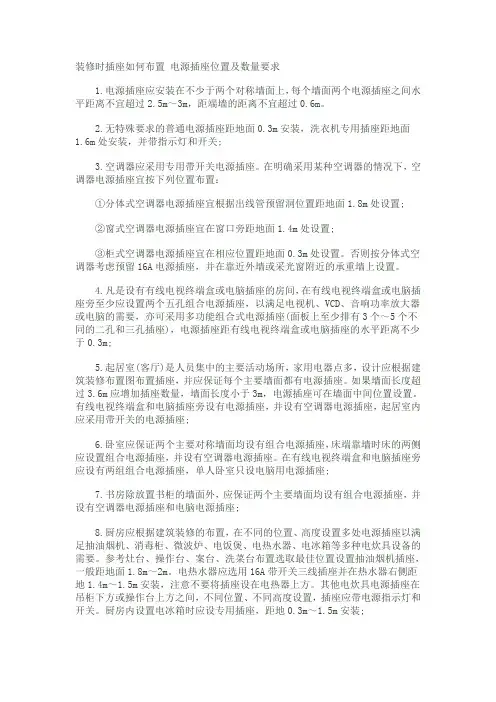

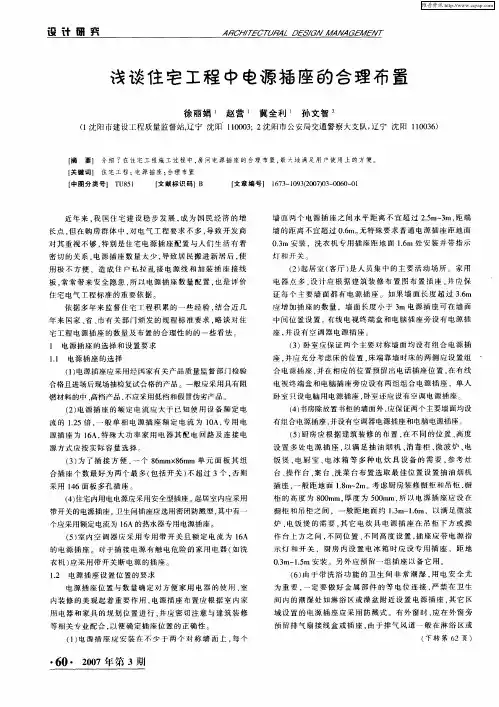

装修时插座如何布置电源插座位置及数量要求1.电源插座应安装在不少于两个对称墙面上，每个墙面两个电源插座之间水平距离不宜超过2.5m～3m，距端墙的距离不宜超过0.6m。

2.无特殊要求的普通电源插座距地面0.3m安装，洗衣机专用插座距地面1.6m处安装，并带指示灯和开关;3.空调器应采用专用带开关电源插座。

在明确采用某种空调器的情况下，空调器电源插座宜按下列位置布置：①分体式空调器电源插座宜根据出线管预留洞位置距地面1.8m处设置;②窗式空调器电源插座宜在窗口旁距地面1.4m处设置;③柜式空调器电源插座宜在相应位置距地面0.3m处设置。

否则按分体式空调器考虑预留16A电源插座，并在靠近外墙或采光窗附近的承重墙上设置。

4.凡是设有有线电视终端盒或电脑插座的房间，在有线电视终端盒或电脑插座旁至少应设置两个五孔组合电源插座，以满足电视机、VCD、音响功率放大器或电脑的需要，亦可采用多功能组合式电源插座(面板上至少排有3个～5个不同的二孔和三孔插座)，电源插座距有线电视终端盒或电脑插座的水平距离不少于0.3m;5.起居室(客厅)是人员集中的主要活动场所，家用电器点多，设计应根据建筑装修布置图布置插座，并应保证每个主要墙面都有电源插座。

如果墙面长度超过3.6m应增加插座数量，墙面长度小于3m，电源插座可在墙面中间位置设置。

有线电视终端盒和电脑插座旁设有电源插座，并设有空调器电源插座，起居室内应采用带开关的电源插座;6.卧室应保证两个主要对称墙面均设有组合电源插座，床端靠墙时床的两侧应设置组合电源插座，并设有空调器电源插座。

在有线电视终端盒和电脑插座旁应设有两组组合电源插座，单人卧室只设电脑用电源插座;7.书房除放置书柜的墙面外，应保证两个主要墙面均设有组合电源插座，并设有空调器电源插座和电脑电源插座;8.厨房应根据建筑装修的布置，在不同的位置、高度设置多处电源插座以满足抽油烟机、消毒柜、微波炉、电饭煲、电热水器、电冰箱等多种电炊具设备的需要。

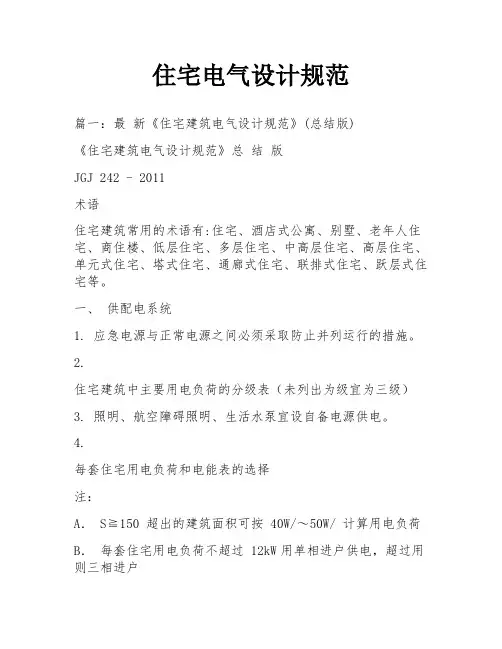

住宅电气设计规范篇一：最新《住宅建筑电气设计规范》(总结版)《住宅建筑电气设计规范》总结版JGJ 242 - 2011术语住宅建筑常用的术语有:住宅、酒店式公寓、别墅、老年人住宅、商住楼、低层住宅、多层住宅、中高层住宅、高层住宅、单元式住宅、塔式住宅、通廊式住宅、联排式住宅、跃层式住宅等。

一、供配电系统1. 应急电源与正常电源之间必须采取防止并列运行的措施。

2.住宅建筑中主要用电负荷的分级表（未列出为级宜为三级）3. 照明、航空障碍照明、生活水泵宜设自备电源供电。

4.每套住宅用电负荷和电能表的选择注：A．S≧150 超出的建筑面积可按 40W/～50W/ 计算用电负荷B．每套住宅用电负荷不超过 12kW用单相进户供电，超过用则三相进户5.电能表的安装位置：安装在户外A. 低层：1～3；多层：4～6 ; 按住宅单元集中安装B. 中高层:7～9；高层：10层及以上 ; 宜按楼层集中安装;C. 电能表箱安装在公共场所时，暗装箱底距地宜为1.5m, 明装箱底距地宜为1.8m; 安装在电气竖井内的电能表箱宜明装，箱的上沿距地不宜高于 2.0m。

6. 方案设计阶段可采用单位指标法和单位面积负荷密度法;初步设计及施工图设计阶段，宜采用单位指标法与需要系数法相结合的算法。

注：当单相负荷的总计算容量小于计算范围内三相对称负荷总计算容量的 15% 时，应全部按三相对称负荷计算;当大于等于 15%时，应将单相负荷换算为等效三相负荷，再与三相负荷相加。

二、配变电所1. 单栋住宅建筑用电设备总容量为 250kW 以下时，宜多栋住宅建筑集中设置配变电所;单栋住宅建筑用电设备总容量在250kW 及以上时，宜每栋住宅建筑设置配变电所。

2. 当配变电所设在住宅建筑内时，配变电所不应设在住户的正上方、正下方、贴邻和住宅建筑疏散出口的两侧，不宜设在住宅建筑地下的最底层。

3. 住宅建筑应选用节能型变压器。

变压器的结线宜采用 D，yn11 ，变压器的负载率不宜大于 85%4. 当变压器低压侧电压为 O.4kV 时，配变电所中单台变压器容量不宜大于 1250kVA ，预装式变电站中单台变压器容量不宜大于800kVA。

美规插座结构设计标准美规插座结构设计标准1. 规格标准：美规插座的规格标准采用NEMA（National Electrical Manufacturers Association）标准，其中NEMA 5-15和NEMA 5-20是最常用的规格。

NEMA 5-15插座是三孔插座，用于一般家庭和商业场所，额定电压为120伏特，额定电流为15安培。

NEMA 5-20插座是四孔插座，用于高功率电器设备，额定电压为120伏特，额定电流为20安培。

2. 构件设计：美规插座的构件设计符合NEMA规定的尺寸和形状要求。

插座正面应具有可与插头连接的孔，插座背部应有连接线路的螺钉孔。

插座的表面应采用防火、耐磨和防尘的材料制成，以确保使用安全和可靠性。

插座的构件应具有一定的防水性能，以保护用户免受电击的危险。

3. 额定电压和电流：美规插座的额定电压通常为120伏特，额定电流可以根据具体的用途和需求进行选择。

一般家庭和商业场所使用的插座额定电流为15安培，而高功率电器设备使用的插座额定电流可以达到20安培。

根据电缆截面积和电气设备功率计算，插座的额定电流需要满足电气安全标准。

4. 安全性能：美规插座的安全性能是非常重要的。

插座应具有防触电、防火和防漏电的设计。

插座的连接线路应采用合适的材料，以确保插座的电气性能和耐久性。

插座的安全塞门应设计得紧密，以防止危险物质进入插座，并且能够保护用户免受电击的危险。

5. 安装要求：美规插座的安装要求应符合国家电气安装规范。

插座应安装在墙壁或其他结构上，插座与地面的距离应符合规定的安全距离。

插座的连接线路应固定好，以避免电缆过度弯曲或拉断。

插座的连接线路应使用合适的电缆规格，并且应符合电气安全标准。

总之，美规插座的结构设计是确保电气安全和可靠性的关键。

其规格标准、构件设计、额定电压和电流、安全性能以及安装要求都应符合NEMA标准和国家电气安装规范，以确保插座的正常使用和用户的安全。

GB50096-1999 （2003年版）住宅设计规范（全文）1 总则1.0.1为保障城市居民基本的住房条件,提高城市住宅功能质量，使住宅设计符合适用、安全、卫生、经济等要求，制定本规范。

1.0.2本规范适用于全国城市新建、扩建的住宅设计。

1.0.3住宅按层数划分如下：一、低层住宅为一层至三层；二、多层住宅为四层至六层；三、中高层住宅为七层至九层；四、高层住宅为十层及以上。

1.0.4住宅设计必须执行国家的方针政策和法规，遵守安全卫生、环境保护、节约用地、节约能源、节约用材、节约用水等用关规定。

1.0.5住宅设计应符合城市规划及居住区规划的要求，使建筑与周围环境相协调，创造方便、舒适、优美的生活空间。

1.0.6住宅设计应推行标准化、多样化，积极采用新技术、新材料、新产品，促进住宅产业现代化。

1.0.7 住宅设计应在满足近期使用要求的同时,兼顾今后改造的可能。

1.0.8 住宅设计应以人为核心,除满足一般居住使用要求外,根据需要应满足老年人、残疾人的特殊使用要求。

1.0.9住宅设计除应符合本规范外，尚应符合国家现行的有关强制性标准的规定。

2.术语2.0.1住宅residential buildings供家庭居住使用的建筑。

2.0.2 套型dwelling size按不同使用面积、居住空间组成的成套住宅类型。

2.0.3 居住空间habitable space系指卧室、起居室（厅）的使用空间。

2.0.4 卧室bed room供居住者睡眠、休息的空间。

2.0.5起居室（厅）living room供居住者会客、娱乐、团聚等活动的空间。

2.0.6 厨房kitchen供居住者进行炊事活动的空间。

2.0.7 卫生间bathroom供居住者进行便溺、洗浴、盥洗等活动的空间。

2.0.8 使用面积usable area房间实际能使用的面积，不包括墙、柱等结构构造和保温层的面积。

2.0.9 标准层typical floor平面布置相同的住宅楼层。

《住宅设计规范》中的电气设置标准作者：佚名文章来源：本站原创点击数：171 更新时间：2005-6-17一、每套住宅应设电度表。

每套住宅的用电负荷标准及电度表规格，不应小于下表的规定：用电负荷标准及电度表规格二、住宅供电系统的设计，应符合下列基本安全要求：①应TT、TN－C－S采用或TN－S接地方式，并进行总等电位联结；②电气线路应采用符合安全和防火要求的敷设方式配线，导线应采用铜线，每套住宅进户线截面不应小于10mm2，分支回路截面不应小于2．5mm2。

③每套住宅的空调电源插座、电源插座与照明应分路设计，厨房电源插座和卫生间电源插座宜设置独立回路。

④除空调电源插座外，其他电源插座电路应设置漏电保护装置。

⑤每套住宅应设置电源总断路器，并应采用可同时断开相线和中性线的开关电器；⑥卫生间宜做局部等电位联结；⑦每幢住宅的总电源进线断路器，应具有漏电保护功能。

三、住宅的公共部位应设人工照明，除高层住宅的电梯厅和应急照明外，均应采用节能自熄开关。

四、电源插座的数量，不应少于下表的规定。

五、有线电视系统的线路应预埋到住宅套内，并应满足有线电视网的要求，一类住宅每套设一个终端插座，其他类住宅每套设两个。

六、电话通讯线路应预埋到住宅套内。

一类和二类住宅每套设一个电话终端出线口，三类和四类住宅每套设两个。

七、每套住宅宜预留门铃管路。

高层和中高层住宅宜设对讲系统。

设计录入：100zmf 责任编辑：100z 上一个设计：灯光相关资料摘录下一个设计：室内设计人员不可不读的文章---设计师的使命【字体：小大】【发表评论】【加入收藏】【告诉好友】【打印此文】【关闭窗口友观点，与本站立场无关！）。

民用建筑住宅电气设计规范
1.供电电压和频率：住宅电气系统的供电电压标准通常为220V，频
率为50Hz。

设计师需要根据当地的电力供应标准和规范进行相应的调整。

2.电源容量：根据住宅的用电需求和设备负荷计算，确定合适的电源
容量和用电总负荷。

设计师应根据相关规范和标准确定电源的选择和容量，确保供电稳定和安全。

3.配电箱和保护装置：住宅电气系统应设置配电箱，并安装相应的保
护装置，如过载保护开关、短路保护器、漏电保护器等。

这些保护装置应
符合国家标准，并根据住宅的负荷情况和用电设备的特点进行合理配置。

4.照明设计：住宅照明设计应考虑房间的功能需求和使用习惯，选择
合适的灯光类型和灯具。

照明电路的规划和布线应符合国家电气安全规范，保证照明系统的亮度和安全。

5.插座和电源接口设计：住宅电气设计应根据住户的用电需求和日常
生活习惯，合理布置插座和电源接口。

插座的数量和位置应满足住户对电
力设备的供电要求，同时考虑安全和美观。

6.地线和接地系统：住宅电气系统应设置良好的地线和接地系统，保
证房屋中的电气设备和线路的安全使用。

地线的材质和截面应符合规范要求，接地系统应符合国家标准。

8.电气保护和检修设备：住宅电气设计应设置相应的保护和检修设备，如自动断路器、电气柜等。

这些设备应符合国家标准，并便于维护和保养。

总之，民用建筑住宅的电气设计规范的制定旨在确保住宅电气系统的
安全可靠和正常运行。

设计师应根据相关规范和标准进行设计，合理规划
电源容量、配电箱、保护装置、照明和插座等，保证住宅电气系统的安全和可靠性。
