滚动轴承基本额定动载荷和当量动载荷

滚动轴承基本额定动载荷和当量动载荷电气专业工作总结[电气专业工作总结]时间总是脚步匆匆，一年时间有多长?三百六十五个日出、三百六十五个日落而已，XX年就在日出日落的交替中过去了，回首这一年的工作和生活充实与茫然各占一半，电气专业工作总结。

今年我仍然在北戴河疗养院整体改造项目上负责电气方面的工作。

上半年主要是结构施工，电气方面配合土建做管路预埋以及接地防雷工作，电气项目的施工队伍是秦皇岛本地的建筑公司，施工质量与北京施工队伍的质量相差不是一星半点的，当地质检部门的要求也过于低，所以上半年我的另一个身份是专业质检员，对他们严格要求的同时也给自己提供一个学习的机会，要想说服别人当然要有充分的理由，专业方面就应该有扎实的专业知识。

这个项目的情况有此特殊，紧临海边，地下是坚硬的岩石，由此遇到两个情况，一、海边的腐蚀特别重，原设计中全部用的是镀锌钢管和焊接钢管，一般情况下这两种管算是最耐用的，但在海边却不适用，不管是镀锌管还是焊接钢管祼露在空气中不出半个月上面便是薄薄的一层锈蚀层，轻轻一碰便剥落了。

刷过的防锈漆早已没了作用。

工程审图时监理向我提这一点，一开始半信半疑。

在设计同意的情况下只把强电地上部分改为pvc管，混凝土中的管路还用的镀锌钢管，暑期停工一个半月后，现场预留的构造柱、钢管表面全是厚厚的一层锈，我吃惊之余暗自窃喜：真个是不听老人言吃亏在眼前，经验之谈真管用啊!二、由于基础下面全是岩石，防雷效果不好，原设计的防雷接地作法达不到规范要求的数值，在与其他建筑物基础没有连通的情况下只能补打接地极或是加降阻剂。

北戴河因暑期工程停工一个半月，也因工程装修方案我们去了一趟上海。

上海是个繁华的城市，涌动于城中的是最新的时尚，她的建筑也有其独特的风格，在上海我们见到了素有;万国建筑博览;之称的外滩建筑群，领略了昔日;远东华尔街;的风彩。

中国银行、和平饭店、海关大楼、汇丰银行…..这些建筑虽不是出自同一位设计师之手，也并非建于同一时期，然而它们的建筑色调基本统一，整体轮廓线处理的惊人的协调，无论是极目远眺还是徜徉其间都能感受到一种刚健雄浑、雍容华贵的气势。

什么是轴承额定静载荷与额定动载荷平时我们在查询轴承型号时，常会看到Cr和Cor两个选项，这两组字母代表的什么呢？现在小编就告诉大家，Cr指的是轴承额定动载荷，Cor指的是轴承额定静载荷。

那什么是轴承额定静载荷和额定动载荷呢？这两者之间有什么关系和区别呢？根据了解，小编分享如下：在设计中滚动轴承中经常用到的三个基本参数是：满足一定疲劳寿命要求的基本额定动载荷Cr（径向）或Ca（轴向）；满足一定静强度要求的基本额定静强度Cor（径向）或Coa（轴向）和控制轴承磨损的极限转速No。

什么是轴承额定静载荷与额定动载荷什么是轴承额定静载荷？滚动轴承的基本额定静载荷（径向Cor，轴向Coa）是指轴承最大载荷滚动体与滚道接触中心处引起一定接触应力时所相当的假象径向载荷或中心轴向静载荷。

额定静载荷是在假定的载荷条件下决定的，对向心轴承，额定静载荷是指径向载荷，对向心推力轴承（角接触球轴承）是指使轴承中半圈滚道受载的载荷的径向分量，对推力轴承是指中心轴向载荷。

也就是说轴承的径向基本额定静负荷与轴向基本额定静负荷指轴承在静态或旋转时，最大能承受的载重。

深沟球轴承在静止或缓慢旋转(转速n≤10r/min)时的承载能力为额定静载荷。

什么是轴承额定动载荷？轴承额定动载荷是指：滚动轴承理论上能承受的恒定径向载荷（恒定轴向载荷），在该载荷的作用下基本额定的寿命为100W转，轴承的基本额定动载荷体现轴承的耐滚动疲劳的能力。

向心轴承和推力轴承的基本额定动载荷反别称作径向基本额定动负荷与轴向基本额定动负荷，用Cr和Ca表示。

沟球轴承在旋转（转速n>10r/mim)时的承载能力为基本额定动载荷。

什么是轴承额定静载荷与额定动载荷为何轴承额定动载荷大于额定静载荷？额定动负荷是指额定寿命为100万转时轴承所承受的负荷。

额定静负荷是指轴承承受该负荷作用下,静止时受负荷最大的滚动体和套圈滚道接触处,滚动体和套圈滚道的永久变形量之和为滚动体直径的万分之一。

什么是轴承额定静载荷与额定动载荷平时我们在查询轴承型号时，常会看到Cr和Cor两个选项，这两组字母代表的什么呢？现在小编就告诉大家，Cr指的是轴承额定动载荷，Cor指的是轴承额定静载荷。

那什么是轴承额定静载荷和额定动载荷呢？这两者之间有什么关系和区别呢？根据了解，小编分享如下：在设计中滚动轴承中经常用到的三个基本参数是：满足一定疲劳寿命要求的基本额定动载荷Cr （径向）或Ca （轴向）；满足一定静强度要求的基本额定静强度Cor （径向）或Coa （轴向）和控制轴承磨损的极限转速NO 。

什么是轴承额定静载荷与额定动载荷什么是轴承额定静载荷?滚动轴承的基本额定静载荷（径向Cor,轴向Coa）是指轴承最大载荷滚动体与滚道接触中心处引起一定接触应力时所相当的假象径向载荷或中心轴向静载荷。

额定静载荷是在假定的载荷条件下决定的，对向心轴承，额定静载荷是指径向载荷，对向心推力轴承（角接触球轴承）是指使轴承中半圈滚道受载的载荷的径向分量，对推力轴承是指中心轴向载荷。

也就是说轴承的径向基本额定静负荷与轴向基本额定静负荷指轴承在静态或旋转时，最大能承受的载重。

深沟球轴承在静止或缓慢旋转（转速n≤10r∕min）时的承载能力为额定静载荷。

什么是轴承额定动载荷？轴承额定动载荷是指：滚动轴承理论上能承受的恒定径向载荷（恒定轴向载荷），在该载荷的作用下基本额定的寿命为100W转，轴承的基本额定动载荷体现轴承的耐滚动疲劳的能力。

向心轴承和推力轴承的基本额定动载荷反别称作径向基本额定动负荷与轴向基本额定动负荷，用Cr和Ca表示。

沟球轴承在旋转（转速n >10r∕mim）时的承载能力为基本额定动载荷。

什么是轴承额定静载荷与额定动载荷为何轴承额定动载荷大于额定静载荷？额定动负荷是指额定寿命为100万转时轴承所承受的负荷。

额定静负荷是指轴承承受该负荷作用下，静止时受负荷最大的滚动体和套圈滚道接触处，滚动体和套圈滚道的永久变形量之和为滚动体直径的万分之一。

！第十六章滚动轴承重要基本概念1．滚动体和内、外圈所受的载荷和应力在滚动轴承正常工作时，滚动体和内外圈滚道均受变载荷和变应力。

其中，滚动体和转动套圈承受周期性非稳定脉动循环的变载荷（变接触应力），固定套圈则承受稳定的脉动循环的变载荷（接触应力）。

2．滚动轴承的失效形式滚动轴承的主要失效形式（又称正常失效形式）是滚动体或内外圈滚道上发生疲劳点蚀。

当轴承转速很低(n≤10r/min)或只慢慢摆动，且静载荷很大时，其失效形式是滚动体或内外圈滚道表面发生塑性变形。

3．滚动轴承的设计准则对于正常转动工作的轴承，进行针对疲劳点蚀的寿命计算。

对于转速很低(n≤10r/min)或只慢慢摆动的轴承，进行静强度计算。

…4．滚动轴承的基本额定寿命基本额定寿命：一批相同的轴承在相同的条件下运转，当其中10%的轴承发生疲劳点蚀破坏（90%的轴承没有发生点蚀）时，轴承转过的总转数L10（单位为106转），或在一定转速下工作的小时数L10h （单位为小时）。

5．滚动轴承的基本额定动载荷C是指轴承寿命L10恰好为1（106转）时，轴承所能承受的载荷。

表示轴承的承载能力。

对于向心轴承：C 是纯径向载荷；对于推力轴承：C 是纯轴向载荷；在使用中要注意C 的3条含义：90%可靠度、基本额定寿命106 转、C 的方向。

精选例题与解析例16-1 一根装有两个斜齿轮的轴由一对代号为7210AC的滚动轴承支承。

已知两轮上的轴向力分别为F a1 = 3000 N，F a2 = 5000 N，方向如图。

轴承所受径向力R1= 8000 N，R2 = 12000 N。

冲击载荷系数f d = 1，其它参数见附表。

求两轴承的当量动载荷P1、P2。

&例11-1图1解：1．求内部派生轴向力S 1、S 2的大小方向S 1 = = ×8000 = 5440 NS 2 = = ×12000 = 8160 N ，方向如图所示。

< 2．求外部轴向合力F AF A = F a2－F a1 = 5000－3000 = 2000 N ，方向与F a2的方向相同，如图所示。

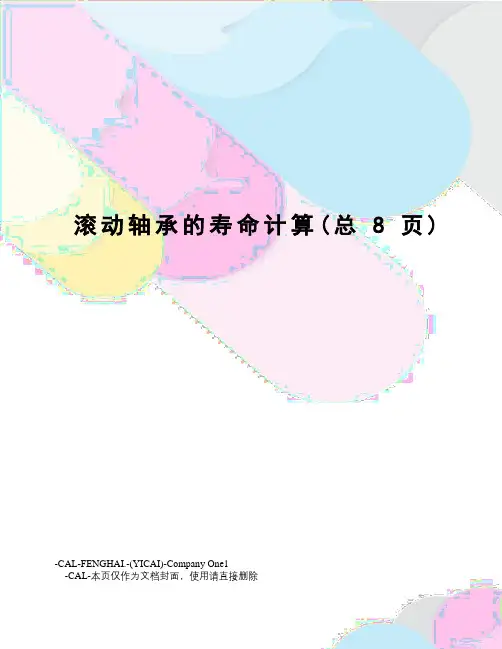

滚动轴承的寿命计算(总8页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除滚动轴承的寿命计算1 基本额定寿命和基本额定动载荷轴承中任一元件出现疲劳点蚀前的总转数或一定转速下工作的小时数称为轴承寿命。

大量实验证明，在一批轴承中结构尺寸、材料及热处理、加工方法、使用条件完全相同的轴承寿命是相当离散的（图1是一组20套轴承寿命实验的结果），最长寿命是最短寿命的数十倍。

对一具体轴承很难确切预知其寿命，但对一批轴承用数理统计方法可以求出其寿命概率分布规律。

轴承的寿命不能以一批中最长或最短的寿命做基准，标准中规定对于一般使用的机器，以90%的轴承不发生破坏的寿命作为基准。

（1）基本额定寿命 一批相同的轴承中90%的轴承在疲劳点蚀前能够达到或超过的总转数r L （610转为单位）或在一定转速下工作的小时数()h h L 。

图1 轴承寿命试验结果可靠度要求超过90%，或改变轴承材料性能和运转条件时，可以对基本额定寿命进行修正。

（2）基本额定动载荷 滚动轴承标准中规定，基本额定寿命为一百万转时，轴承所能承受的载荷称为基本额定动载荷，用字母C 表示，即在基本额定动载荷作用下，轴承可以工作一百万转而不发生点蚀失效的概率为90%。

基本额定动载荷是衡量轴承抵抗点蚀能力的一个表征值，其值越大，轴承抗疲劳点蚀能力越强。

基本额定动载荷又有径向基本额定动载荷（r C ）和轴向基本额定动载荷（a C ）之分。

径向基本动载荷对向心轴承（角接触轴承除外）是指径向载荷，对角接触轴承指轴承套圈间产生相对径向位移的载荷的径向分量。

对推力轴承指中心轴向载荷。

轴承的基本额定动载荷的大小与轴承的类型、结构、尺寸大小及材料等有关，可以从手册或轴承产品样本中直接查出数值。

2 当量动载荷轴承的基本额定动载荷C （r C 和a C ）是在一定条件下确定的。

对同时承受径向载荷和轴向载荷作用的轴承进行寿命计算时，需要把实际载荷折算为与基本额定动载荷条件相一致的一种假想载荷，此假想载荷称为当量动载荷，用字母P 表示。

起重机车轮组滚动轴承的计算通用桥门式起重机系列大、小车车轮组（含水平轮）所用的轴承有三个系列，调心球轴承、单列圆锥滚子轴承和双列调心滚子轴承，轴承代号及标准号见下表：银起厂桥门吊系列大、小车轮组（含水平轮）采用的轴承型号规格参数见下表：注：1.有轴向载荷的起重机大车轮采用双“单列圆锥滚子轴承”且制造安装均能保证载荷均布时，稳定动负荷并不是单列轴承的两倍，对线接触是27/9=1.71倍。

2.两套向心球轴承或向心滚子轴承并排安装且作为整体运转时，计算其额定动载荷时，应按一套双列轴承来考虑。

太重集团“工厂标准”-主（从）动车轮TZQ7163/4-1989，科尼公司1998系列计算书中给出的起重机车轮组所采用的轴承型号规格见下表：近年来，由于单列圆锥滚子轴承（含为避免会产生的附加轴向力而成对配制时）轴向游隙的大小对能否良好工作影响很大，装配及使用过程中又不便调整，故寿命较差，已为双列调心滚子轴承所代替，这可从太重和科尼的产品得到证实。

本次系列设计，车轮组使用双列调心滚子轴承（GB288-1994），按手册推荐“应优先选用经结构优化设计的类别”的原则，全部选用22200C/W33或22300C/W33型（C-经设计改进,加强型；W33-轴承外圈上有三个油槽和3个油孔）。

本次设计采用的大小车轮轴承见下表：一．滚动轴承的选用程序1．滚动轴承按照需要确定类型后，应该按实际承受的载荷计算出当量动载荷，再根据所需要的寿命计算出额定动载荷C和额定静载荷C O，按照不大于轴承性能表中的额定值查选型号规格；2. 选择轴承的精度、游隙、与轴及轮毂的配合，润滑剂及润滑方法3. 轴承的密封及轴向的固定二. 按标准推荐的方法计算选择轴承的型号规格车轮组轴承属于低速旋转的轴承，宜按额定动载荷和额定静载荷的计算值，取其中较大者查滚动轴承性能表选择轴承。

1.基本额定动载荷C的计算C=(f h f m f d/f n f T)P＜Cr上式中：f h-寿命因数，按相应的工作级别规定的使用寿命值查表7-2-23选取。

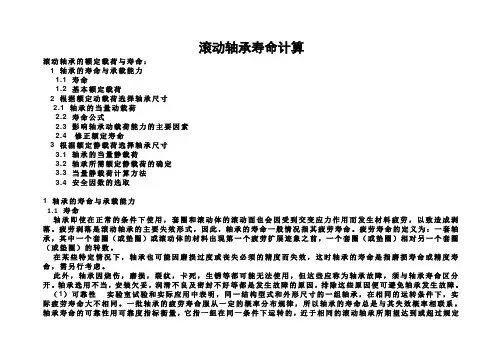

滚动轴承寿命计算滚动轴承的额定载荷与寿命：1轴承的寿命与承载能力1.1 寿命1.2 基本额定载荷2 根据额定动载荷选择轴承尺寸2.1 轴承的当量动载荷2.2 寿命公式2.3 影响轴承动载荷能力的主要因素2.4 修正额定寿命3 根据额定静载荷选择轴承尺寸3.1 轴承的当量静载荷3.2 轴承所需额定静载荷的确定3.3 当量静载荷计算方法3.4 安全因数的选取1 轴承的寿命与承载能力1.1 寿命轴承即使在正常的条件下使用，套圈和滚动体的滚动面也会因受到交变应力作用而发生材料疲劳，以致造成剥落。

疲劳剥落是滚动轴承的主要失效形式，因此，轴承的寿命一般情况指其疲劳寿命。

疲劳寿命的定义为：一套轴承，其中一个套圈（或垫圈）或滚动体的材料出现第一个疲劳扩展迹象之前，一个套圈（或垫圈）相对另一个套圈（或垫圈）的转数。

在某些特定情况下，轴承也可能因磨损过度或丧失必须的精度而失效，这时轴承的寿命是指磨损寿命或精度寿命，需另行考虑。

此外，轴承因烧伤，磨损，裂纹，卡死，生锈等都可能无法使用，但这些应称为轴承故障，须与轴承寿命区分开。

轴承选用不当，安装欠妥，润滑不良及密封不好等都是发生故障的原因，排除这些原因便可避免轴承发生故障。

（1）可靠性实验室试验和实际应用中表明，同一结构型式和外形尺寸的一组轴承，在相同的运转条件下，实际疲劳寿命大不相同。

一批轴承的疲劳寿命服从一定的概率分布规律，所以轴承的寿命总是与其失效概率相联系。

轴承寿命的可靠性用可靠度指标衡量，它指一组在同一条件下运转的，近于相同的滚动轴承所期望达到或超过规定寿命的百分率。

单个滚动轴承的可靠度为该轴承达到或超过规定寿命的概率。

（2）基本额定寿命和修正额定寿命对于一套滚动轴承或一组在同一条件下运转的，近于相同的滚动轴承，其寿命是指与90%的可靠度，常用的材料和加工质量以及常规的运转条件相关的寿命，称之为基本额定寿命。

考虑所要求的可靠性水平，特殊的轴承性能和具体的运转条件，而对基本额定寿命进行修正所得到的寿命则称为修下正额定寿命。

滚动轴承的选择计算16. 3 滚动轴承的选择计算16.3.0滚动轴承类型的选择1.轴承的载荷大小:滚子轴承优于球轴承方向:径向R(6、1、N)轴向A(5)R+ A(7、3、6)轴承的载荷方向2.轴承的转速极限转速n:滚动轴承允许的最高工作转速称为lim 极限转速。

对高转速的轴承:1).优先选用球轴承(润滑的阻力)2).轻系列轴承优于中、重系列(离心力) 3).实体保持架优于冲压保持架(易形成油膜减小摩擦)4).提高公差等级、改善润滑条件等推力轴承的主要承载能力表现在轴向，离心力过大时无法通过径向反力平衡，将引起较大的反力，发热大，极限转速较低3. 轴承的调心性能表16-24. 轴承的安装与拆卸5. 经济性:球比滚子便宜，精度适宜比较球轴承和滚子轴承有:16.3.1滚动轴承的工作情况分析1.运动关系:内外圈相对回转;滚动体既自转又公转。

2.轴承中载荷的分布: ,推力轴承 F=F/z 0 a,向心轴承，在载荷F 的作用下,根据变形关系，轴承r下部中间滚动体受力最大，向两边逐渐减小。

也就是说～最多只有半圈滚动体受载～且各滚动体的受载大小也不同。

应力循环特性:内、外圈～滚动体的受力可以认为是脉动循环。

16.3.2 滚动轴承的失效形式及设计准则设计失效形式准则点蚀(一般轴承) 寿命计算静载永久变形荷计算密封;磨损、烧伤润滑、散热限制胶合极限转速元件破裂，重新正确安装。

对可分离的高精度轴承不能互换安装.在正确使用下，滚动轴承的最主要的失效形式是点蚀，点蚀可能发生在滚动体和任意座圈上，由于滚动轴承的接触应力较大，通常不按永久寿命设计，设计滚动轴承的寿命是滚动轴承设计的重要内容.由于滚动轴承工作中的接触应力较大，在接触应力作用下元件表面可能发生塑性变形，过大的塑性变形会影响轴承的工作平稳性和旋转精度，除过大的工作应力会造成塑性变形以外，拆卸和装配中的不正确操作也会引起塑性变形;在润滑不良的情况下，会造成轴承磨损，在使用滚动轴承中应保证充足的润滑，在设计中应为正确的润滑提供条件，应为添加润滑剂和保持润滑剂的合理量设置必要的装置，如加油孔，油面显示装置等。

基本额定动载荷与当量载荷在工程设计和生产过程中，载荷是一个重要的概念。

它是指施加在构件、设备或结构上的外力或重力。

为了确保产品的质量和安全性，我们需要对载荷进行合理的估计和计算。

在这个过程中，基本额定动载荷和当量载荷是两个常用的概念。

基本额定动载荷是指在正常使用情况下，产品承受的最大动态荷载。

这个荷载是由标准化的试验方法得出的，通常表示为一个具体的数值。

基本额定动载荷是产品设计、制造和质量测试的重要依据之一。

它可以帮助我们评估产品的强度和耐用性，以及确定合理的使用范围和限制条件。

当量载荷是指在实际使用情况下，产品承受的荷载与基本额定动载荷之间的比值。

当量载荷是一个相对的概念，它可以反映产品在不同工况下的实际受力情况。

当量载荷可以通过分析实际使用情况下的荷载特征和频率来计算得出。

当量载荷是产品设计和使用的重要指标之一，它可以帮助我们更好地了解产品的实际受力情况，从而优化设计和改善产品的性能。

基本额定动载荷和当量载荷之间存在一定的关系。

一般来说，当量载荷是基本额定动载荷的一定倍数。

这个倍数可以通过实际使用情况和荷载分析来确定。

例如，某个产品的基本额定动载荷为100N，而在实际使用过程中，它承受的荷载特征和频率相应，当量载荷为200N。

这意味着，实际使用情况下，该产品的受力情况是基本额定动载荷的两倍。

在实际应用中，基本额定动载荷和当量载荷的确定需要考虑多方面的因素。

首先，我们需要了解产品的设计和制造标准，以及相关的测试和评估方法。

其次，我们需要分析产品的使用环境和受力情况，包括荷载特征、频率、方向和持续时间等因素。

最后，我们需要评估产品的安全性和性能要求，以确定合理的基本额定动载荷和当量载荷。

基本额定动载荷和当量载荷是工程设计和生产过程中的重要概念。

它们可以帮助我们评估产品的强度、耐用性和安全性，从而优化设计和改善产品的性能。

在实际应用中，我们需要结合多方面的因素进行综合分析和评估，以确定合理的基本额定动载荷和当量载荷。

第二篇动联接零部件性能与结构设计动联接件：滑动轴承、滚动轴承、齿轮传动、动、蜗杆传动、蜗杆传动、滑动导轨、滚动导轨、螺旋传动第4章滑动轴承第5章滚动轴承使用相关：轴毂零件-轴-轴承-箱体箱体（轴（轴轴上零件系零部件）键销联轴器箱体轴承轴（滑动轴承）（滚动轴承）离合器轴轴承作用：1、支撑回转轴，减少摩擦磨损，传递载荷到机座；2、保证回转轴具有要求的运动精度。

轴承边界摩擦滚动轴承（滚动摩擦标准件互换性好）轴承分类：(摩擦型式)混合摩擦不完全液体摩擦动压润滑液体摩擦滑动轴承(摩擦状态）静压润滑轴承发展：不完全液体摩擦液体摩擦高速重载滑动轴承滚动轴承滑动轴承减摩高精度滚动轴承rolling bearinglli b i第5章滚动轴承章节要点：1、类型及代号；2、工作情况；3、寿命计算；4、轴承装置的结构设计。

概述1 概述§1一、滚动轴承特点：滚动摩擦、摩擦阻力小；标准部件、互换性好。

二、滚动轴承组成：三、滚动轴承材料：内圈(inner ring)：（转动）(i )材料：铬轴承钢外圈(outer ring)：（不动）(rolling element)GCr15滚动体(rolling element)：保持架(cage)作用：材料：低碳钢、铜合金、铝合金、塑料四、滚动体形状：§ 2 滚动轴承类型及其代号一、类型向心轴承：径向载荷分类承载性质推力轴承：轴向载荷向心推力轴承：径向＋轴向载荷滚动体形状：球、柱、锥、滚针名称：表13－1向心推力轴承向心轴承（角接触轴承）推力轴承二、滚动轴承代号(GB/T272-1993)基本代号——00000（5位数字）1）内径代号—右起第1、2位数字00 d=10 mm00—d=10mm01 —d=12 mm内径 d =(内径代号)×5（mm）02 —d=15 mm03d=17mm03 —d=17 mm 2）直径系列代号—右起第3位数字代表滚动体直径大小，含义：0、1 ——特轻系列22 ——轻系列3 ——中系列44 ——重系列3）宽度系列代号—右起第4位数字00 —正常系列，可省略。

滚动轴承的寿命计算一、基本额定寿命和基本额定动载荷1、基本额定寿命L10轴承寿命：单个滚动轴承中任一元件出现疲劳点蚀前运转的总转数或在一定转速下的工作小时数称轴承寿命。

由于材料、加工精度、热处理与装配质量不可能相同,同一批轴承在同样的工作条件下，各个轴承的寿命有很大的离散性，所以，用数理统计的办法来处理。

基本额定寿命L10——同一批轴承在相同工作条件下工作，其中90%的轴承在产生疲劳点蚀前所能运转的总转数（以106为单位）或一定转速下的工作时数。

（失效概率10%）。

2、基本额定动载荷C轴承的基本额定寿命L10=1（106转）时，轴承所能承受的载荷称基本额定动载荷C。

在基本额定动载荷作用下，轴承可以转106转而不发生点蚀失效的可靠度为90%。

基本额定动载荷C（1）向心轴承的C是纯径向载荷；（2）推力轴承的C是纯轴向载荷；（3）角接触球轴承和圆锥滚子轴承的C是指引起套圈间产生相对径向位移时载荷的径向分量。

二、滚动轴承的当量动载荷P定义：将实际载荷转换为作用效果相当并与确定基本额定动载荷的载荷条件相一致的假想载荷，该假想载荷称为当量动载荷P，在当量动载荷P作用下的轴承寿命与实际联合载荷作用下的轴承寿命相同。

1．对只能承受径向载荷R的轴承（N、滚针轴承）P=F r2．对只能承受轴向载荷A的轴承（推力球（5）和推力滚子（8））P= F a3．同时受径向载荷R和轴向载荷A的轴承P=X F r+Y F aX——径向载荷系数，Y——轴向载荷系数，X、Y——见下表。

径向动载荷系数X和轴向动载荷系数表12－3考虑冲击、振动等动载荷的影响，使轴承寿命降低，引入载荷系数fp—见下表。

载荷系数fp表12－4三、滚动轴承的寿命计算公式图12－9 载荷与寿命的关系曲线载荷与寿命的关系曲线方程为：=常数(12-3)3 球轴承ε——寿命指数10/3——滚子轴承根据定义：P=C，轴承所能承受的载荷为基本额定功载荷时，∴∴（106r） (12-2)按小时计的轴承寿命：（h）（12-3）考虑当工作t>120℃时，因金属组织硬度和润滑条件等的变化，轴承的基本额定动载荷C有所下降，∴引入温度系数f t——下表——对C修正表 12－5（106r）(12-4)（h）(12-5)当P、n已知，预期寿命为L h′，则要求选取的轴承的额定动载荷C为N ——选轴承型号和尺寸！（12-6）不同的机械上要求的轴承寿命推荐使用期见下表。

第十六章滚动轴承+机械改错、填空题1.（1）为什么现代机械设备中大多数采用滚动轴承而不是滑动轴承？答：因为通常情况下，滚动轴承和滑动轴承相比具有更灵活、安装方便、效率高、摩擦力矩小、成本低、润滑简单等优点。

2.（1）与滑动轴承相比，滚动轴承具有哪些优点和缺点？答：优点：效率高、润滑方便、摩擦阻力小、互换方便等；缺点：抗冲击能力差，高速时存在噪声，工作寿命比不上液体润滑的滑动轴承等。

3.（1）滚动轴承由哪些元件组成？答：一般由内圈、外圈、滚动体和保持架组成。

4.滚动轴承共分几大类型，写出它们的类型代号及名称，并说明各类轴承能承受何种载荷（径向或轴向）。

答：调心球轴承代号1，调心滚子轴承代号2，圆锥滚子轴承代号3，推力球轴承代号5，深沟球轴承代号6，角接触球轴承代号7，圆柱滚子轴承代号N，滚针轴承代号NA。

主要承受径向载荷：1号、2号、6号联合载荷（以径向为主）：3号、7号仅限轴向载荷：5号仅限径向载荷（特殊情况可承受部分轴向载荷）：N仅限轴向载荷：NA5.在你说学过的滚动轴承中，哪几类滚动轴承是内、外圈可分离？（此题略过）答：略。

6.什么是滚动轴承的接触角？（此题略去）答：滚动体和外圈滚道接触点处的法线与垂直轴承轴线的平面所夹的锐角。

7.什么是滚动轴承的极限转速？（此题略去）答：滚动轴承在一定载荷和润滑条件，所能承受的最大转速称为轴承的极限转速。

8.（1）如果滚动轴承的极限转速不能满足要求，可采用哪些措施？（要求答出3项）答：提高轴承精度、适当增大间隙、改善润滑和冷却条件、改用青铜保持架等。

9.（1）当转速很高而轴向载荷不太大时，通常不用推力球轴承而用深沟球轴承来承受纯轴向载荷，为什么？答：原因：对于推力球轴承，在转速很高的情况下滚动体离心力大，与保持架摩擦发热严重；而对于深沟球轴承，其滚道比较深，能够承受轴向力；所以该情况下一般使用深沟球轴承而不使用推力球轴承。

10.什么是滚动轴承的角偏差？答：当滚动体内外圈之间存在偏移时，他们之间的倾斜角称为角偏差。

2.轴承的额定动载荷及额定寿命2.1基本额定动载荷轴承的额定动载荷是决定额定寿命的主参数,也是确定轴承设计水平的目标函数。

额定动载荷值大,则轴承的承载能力高,或说在相同载荷下,其额定寿命长,设计水平高。

基本额定动载荷:系指一个轴承假想承受一个大小和方向恒定的径向(或中心轴向)负荷,在这一负荷作用下轴承基本额定寿命为一百万转。

根据我国国家标准GB/T6391-1995的规定,现将各类轴承基本额定动载荷的计算公式整理于表2-1中:表2-1 基本额定动载荷的计算公式轴承类别计算公式适用条件向心球轴承Cr=bmfc( i cosα)0.7Z2/3Dw1.8Cr=3.647bmfc( i cosα)0.7Z2/3Dw1.4Dw≤25.4mm Dw>25.4mm推力球轴承Ca=bmfc Z2/3Dw1.8Ca=bm3.647fc Z2/3Dw1.4Ca=bmfc(cosα)0.7tanαZ2/3Dw1.8Ca=3.647bmfc(cosα)0.7 tanαZ2/3Dw1.4Dw≤25.4mm,α=90︒Dw>25.4mm,α=90︒Dw≤25.4mm,α≠90︒Dw>25.4mm,α≠90︒向心滚子轴承Cr=bmfc(i Lwe cosα)7/9Z3/4Dwe29/27所有推力滚子轴承Ca=bmfc Lwe7/9Z3/4Dwe29/27Ca=bmfc(Lwe cosα)7/9tanαZ3/4Dwe29/27α=90︒α≠90︒表中各计算公式符号Cr : 径向基本额定动载荷NCa : 轴向基本额定动载荷Nbm : 材料(真空脱气)和加工质量的额定系数,该值随轴承类型不同而异。

见表2-2fc : 与轴承零件的几何形状、制造精度和材料有关的系数i : 轴承中球或滚子的列数Lwe : 额定载荷计算中用的滚子长度mm即滚子与接触长度最短的滚道间的理论最大接触长度。

正常情况下,或者取滚子尖角之间的距离减去滚子倒角,或者取不包括磨削越程槽的滚道宽度,择其小者。
