中央空调水系统水管的设计

中央空调排水管管径选择标准
在中央空调系统中，排水管管径的选择对于系统的正常运行和可靠性至关重要。

选择合适的管径能够确保冷凝水顺畅、无阻碍地排出，防止积水渗漏和设备损坏。

本文将介绍中央空调排水管管径选择的标准。

1. 空调型号和容量
空调型号和容量是选择排水管管径的首要考虑因素。

大型中央空调系统通常需要更大的排水管管径以确保冷凝水能够迅速排出。

同时，空调容量的增加可能导致冷凝水量的增加，因此也需要相应增大排水管管径。

2. 环境温度
环境温度也是选择排水管管径的重要因素。

在高温环境下，空调需要排放更多的冷凝水，因此需要更大的排水管管径。

在低温环境下，则需要较小的排水管管径。

3. 直管长度
直管长度是影响排水管管径选择的另一个因素。

较长的直管需要更大的管径以保持水流速度和减少阻力。

因此，在中央空调系统中，需要根据直管的长度来选择适当的排水管管径。

4. 系统设计
系统设计也是选择排水管管径的重要考虑因素。

在某些情况下，系统设计可能要求使用特定的排水管规格或材料，以确保系统的正常运行和可靠性。

此外，系统的布局和连接方式也可能影响排水管管径的选择。

综上所述，中央空调排水管管径选择标准需要考虑空调型号和容量、环境温度、直管长度以及系统设计等多个因素。

正确的选择能够确保中央空调系统的正常运行和可靠性，提高整体性能和舒适度。

因此，在设计和安装中央空调系统时，必须充分考虑这些因素并选择合适的排水管管径。

水系统中央空调施工设计目录一、编制说明 (2)二、工程概况 (2)三、施工依据 (2)四、施工准备 (3)五、主要施工方案、措施及程序 (3)六、管道冲洗及水压试验 (11)七、空调工程试运转 (12)八、质量保证措施 (12)九、安全技术措施 (13)十、主要施工机具 (16)十一、人员计划及工程形象进度计划 (17)十二、主要工程材料及设备进场计划 (18)十三、需要甲方解决事宜 (18)十四、质量通病及解决方法 (19)一、编制说明本施工方案系以《砂之船·重庆奥特莱斯太平洋商场中央空调工程施工图》为依据，以国家现行建筑安装施工规范为基础，以国家现行有关建筑安装施工、验收规范及质量评定标准为标准，为确保工程施工优质、安全进行，创优良工程、文明工程而编制完成的。

二、工程概况砂之船·重庆奥特莱斯太平洋商场位于重庆市北部新区经开园加工区，项目总占地面积约48160m2，总建筑面积约77367m2，其中主楼50672m2，辅楼20090m2，创艺楼6601m2；总空调面积约49249m2，其中主楼32430m2，辅楼12942m2，创艺楼3877m2。

该项目为大型综合性购物休闲广场：主楼负一层～三层为购物场所，四层～五层为会所和办公室，六层～九层为会所及娱乐区；辅楼负一层～三层为购物场所，四层～七层为餐饮场所；创艺楼为婚庆公司。

根据该项目的具体使用功能，中央空调设计选用美的水源热泵系统及美的风冷热泵机组，新风系统选用美的全热交换器。

三、施工依据技术标准1、《砂之船·重庆奥特莱斯太平洋商场中央空调工程施工图》2、《采暖通风与空气调节设计规范》（GBJ 19-87）3、《酒店宾馆建筑设计规范》（JGJ67-89）4、《采暖与卫生工程施工验收规范》（GBJ 242-82）5、《通风与空调工程质量检验评定标准》（GBJ 304-88）6、《通风与空调施工及验收规范》（GB50243-97）7、《机械设备安装工程施工及验收规范》（JBJ 23-96）8、《建筑安装工程施工图集》四、施工准备1．临时场地设施：仓库：利用现有建筑设施在建筑物内占用150m2左右的临时场地，用于临时办公和堆放材料。

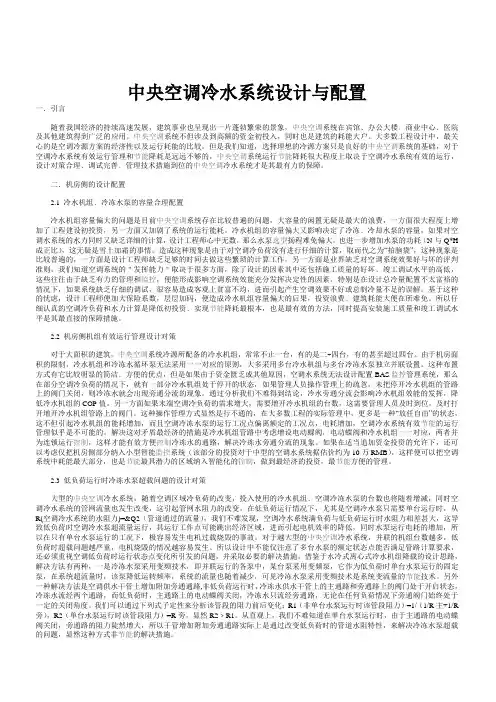

中央空调冷水系统设计与配置一．引言随着我国经济的持续高速发展，建筑事业也呈现出一片蓬勃繁荣的景象，中央空调系统在宾馆﹑办公大楼﹑商业中心﹑医院及其他建筑得到广泛的应用。

中央空调系统不但涉及到高额的资金初投入，同时也是建筑的耗能大户。

大多数工程设计中，最关心的是空调冷源方案的经济性以及运行耗能的比较。

但是我们知道，选择理想的冷源方案只是良好的中央空调系统的基础，对于空调冷水系统有效运行管理和节能降耗是远远不够的，中央空调系统运行节能降耗很大程度上取决于空调冷水系统有效的运行，设计对策合理﹑调试完善﹑管理技术措施到位的中央空调冷水系统才是其最有力的保障。

二．机房侧的设计配置2.1 冷水机组﹑冷冻水泵的容量合理配置冷水机组容量偏大的问题是目前中央空调系统存在比较普遍的问题，大容量的闲置无疑是最大的浪费，一方面很大程度上增加了工程建设初投资，另一方面又加剧了系统的运行能耗。

冷水机组的容量偏大又影响决定了冷冻﹑冷却水泵的容量，如果对空调水系统的水力同时又缺乏详细的计算，设计工程师心中无数，那么水泵选型扬程难免偏大，也进一步增加水泵的功耗（N与Q*H 成正比），这无疑是雪上加霜的事情。

造成这种现象是由于对空调冷负荷没有进行仔细的计算，取而代之为“拍脑袋”，这种现象是比较普遍的，一方面是设计工程师缺乏足够的时间去做这些繁琐的计算工作，另一方面是业界缺乏对空调系统效果好与坏的评判准则，我们知道空调系统的＂发挥能力＂取决于很多方面，除了设计的因素其中还包括施工质量的好坏﹑竣工调试水平的高低，这些往往由于缺乏有力的管理和监控，便能形成影响空调系统效能充分发挥决定性的因素。

特别是在设计总冷量配置不太富裕的情况下，如果系统缺乏仔细的调试，很容易造成客观上贫富不均，进而引起产生空调效果不好或总制冷量不足的误解。

基于这种的忧虑，设计工程师便加大保险系数，层层加码，便造成冷水机组容量偏大的后果，投资浪费﹑建筑耗能大便在所难免。

冷凝水管的设计通常，可以根据机组的冷负荷Q（kW）按下列数据近似选定冷凝水管的公称直径；Q≤7kW DN＝20mm de=25Q＝101～176kW DN＝40mm de=50Q＝599～1055kW DN＝80mm de=Q＝1513～12462kW DN＝125mm de=注：（1）DN＝15mm的管道，不推荐使用。

（2）立管的公称直径，就与水平干管的直径相同。

（3）本资料引自美国“McQUAY”水源热泵空调设计手册。

风机盘管机组、整体式空调器、组合式空调机组等运行过程中产生的冷凝水，必须及时予以排走。

排放沿水流方向，水平管道应保持不小于千分之一的坡度；且不允许有积水部位。

当冷凝水盘位于机组负压区段时，凝水盘的出水口处必须设置水封，水封的高度应比凝水盘处的负压（为了防止冷凝水管道表面产生结露，必须进行防结露验算。

注：（1）采用聚氯乙烯塑料管时，一般可以不必进行防结露的保温和隔汽处理。

（2）采用镀锌钢管时，一般应进行结露验算，通常应设置保温层。

冷凝水立管的顶部，应设计通向大气的透气管。

设计和布置冷凝水管路时，必须认真考虑定期冲洗的可能性，并应设计安排必要的设施。

冷凝水管的公称直径DN（mm），应根据通过冷凝水的流量计算确定。

一般情况下，每1kW冷负荷每1h约产生0.4kg左右冷凝水；在潜热负荷较高的场合，每1kW冷负荷每1h约产径；Q＝7.1～17.6kW DN＝25mm de=32Q=17.7～100DN=32Q＝177～598kW DN＝50mm de=60Q＝1056～1512kW DN＝100mm de=110Q>12462kW DN＝150mm de=，必须及时予以排走。

排放冷凝水管道的设计，应注意以下事项：水封的高度应比凝水盘处的负压（相当于水柱温度）大50％左右。

水封的出口，应与大气相通。

计安排必要的设施。

较高的场合，每1kW冷负荷每1h约产生0.8kg冷凝水。

制）冷凝水管冷负荷Q（kW）管径Q≤7kW DN＝20mmQ＝7.1～17.6kW DN＝25mmQ＝17.8～100kW DN＝32mmQ＝101～176kW DN＝40mmQ＝177～598kW DN＝50mmQ＝599～1055kW DN＝80mm DN125Q＝1056～1512kW DN＝100mm DN150Q＝1513～12462kW DN＝125mmQ>12462kW DN＝150mmde=40。

空调冷冻水管道设计本次设计制冷机房独立设置，分出的冷冻水管分别送入各新风机组及各末端设备。

8.1空调冷却水系统设计8.1.1设计原则1. 空调管路系统应具备足够的输送能力；2. 合理布置管道，管道的布置要尽可能地选用同程式系统，易于保持环路的水力稳定性；3. 确定系统的管径时，应保证能输送设计流量，并使阻力损失和水流噪声小，以获得经济合理的效果。

同时设计中要杜绝大流量小温差问题；4. 设计中，应进行严格的水力计算，以确保各个环路之间符合水力平衡要求，式空调水系统在实际运行中有良好的水力工况和热力工况；5. 空调管路系统应能满足中央空调部分符合时的调节要求；6. 空调管路系统设计中要尽可能多地采用节能技术措施；7. 管路系统选用的管材、配件要符合有关的规范要求；8.管路系统设计中要注意便于维修管理，操作、调节方便。

8.1.2系统水力计算过程水系统计算步骤如下：1.布置制冷机房，确定冷冻水走向及水路附件。

并画出水系统轴测图。

2.根据推荐流速和流量确定各管路管径，并计算实际流速。

3.计算水管路沿程阻力和局部阻力，最后选择冷水泵。

阻力的计算1.流量计算)-(h g p t t c QW =kg/s （8—1）式中 W ——水流量，kg/s ；Q ——设备所需提供的冷量，kW ； t g ——供水温度，℃； T h ——回水温度，℃；c p ——水定压比热，kJ/(kg ·℃)，常温时c ＝4.1868；kJ/（kg ·℃）。

2.管径的确定实际管径可由下式计算：πυ4Wd =m （8—2） 式中 d ——水管管径，m ；W ——水流量，m 3/s ； υ——水流速，m/s ；一般水系统中管内水流速按表8－1中的推荐值选取。

表8—1管径及相应的流速管径/mm 15 20 25 32 40 50 65 80 100 125闭式系统 0.3-0.5 0.5-0.6 0.6-0.7 0.7-0.9 0.8-1.0 0.9-1.2 1.1-1.4 1.2-1.6 1.3-1.8 1.5-2.0 开式系统0.3-0.4 0.4-0.6 0.5-0.6 0.6-0.8 0.7-0.9 0.8-1.0 0.9-1.2 1.1-1.4 1.2-1.6 1.4-1.8 由式8－2算出实际管径后，可按文献[1]表10－2选取与算出的实际管径相近的标准管径，之后可算出实际流速。

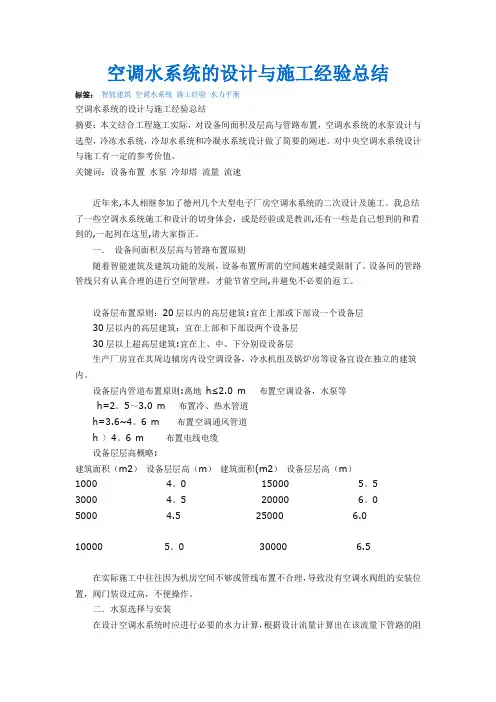

空调水系统的设计与施工经验总结标签：智能建筑空调水系统施工经验水力平衡空调水系统的设计与施工经验总结摘要：本文结合工程施工实际，对设备间面积及层高与管路布置，空调水系统的水泵设计与选型，冷冻水系统，冷却水系统和冷凝水系统设计做了简要的阐述。

对中央空调水系统设计与施工有一定的参考价值。

关键词：设备布置水泵冷却塔流量流速近年来,本人相继参加了德州几个大型电子厂房空调水系统的二次设计及施工。

我总结了一些空调水系统施工和设计的切身体会，或是经验或是教训,还有一些是自己想到的和看到的,一起列在这里,请大家指正。

一．设备间面积及层高与管路布置原则随着智能建筑及建筑功能的发展，设备布置所需的空间越来越受限制了。

设备间的管路管线只有认真合理的进行空间管理，才能节省空间,并避免不必要的返工。

设备层布置原则：20层以内的高层建筑:宜在上部或下部设一个设备层30层以内的高层建筑：宜在上部和下部设两个设备层30层以上超高层建筑:宜在上、中、下分别设设备层生产厂房宜在其周边辅房内设空调设备，冷水机组及锅炉房等设备宜设在独立的建筑内。

设备层内管道布置原则:离地h≤2.0 m 布置空调设备，水泵等h=2。

5～3.0 m 布置冷、热水管道h=3.6~4。

6 m 布置空调通风管道h 〉4。

6 m 布置电线电缆设备层层高概略:建筑面积（m2）设备层层高（m）建筑面积(m2）设备层层高（m）1000 4。

0 15000 5。

53000 4。

5 20000 6。

05000 4.5 25000 6.010000 5。

0 30000 6.5在实际施工中往往因为机房空间不够或管线布置不合理，导致没有空调水阀组的安装位置，阀门装设过高，不便操作。

二．水泵选择与安装在设计空调水系统时应进行必要的水力计算，根据设计流量计算出在该流量下管路的阻力，以确保选用水泵的扬程合理.在对流量和扬程乘以一定的安全裕量后，进行水泵的选择。

有些设计人员未进行设计计算，认为扬程大一些保险,导致所选择的水泵不能满足要求，或者造成运行费用增加，甚至水泵不能正常工作。

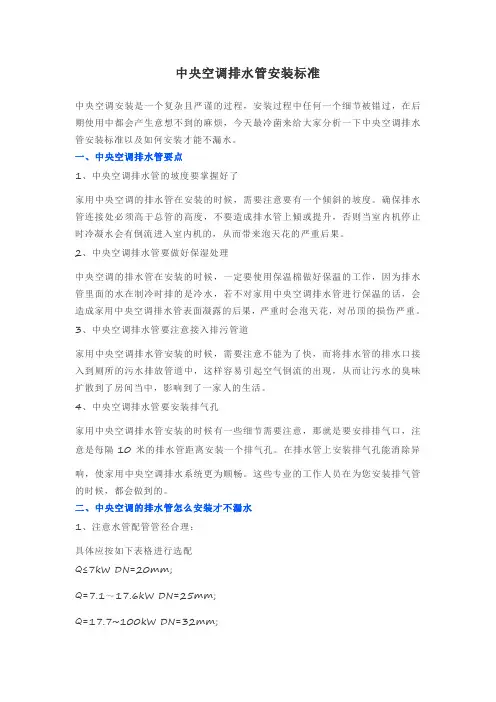

中央空调排水管安装标准中央空调安装是一个复杂且严谨的过程，安装过程中任何一个细节被错过，在后期使用中都会产生意想不到的麻烦，今天最冷菌来给大家分析一下中央空调排水管安装标准以及如何安装才能不漏水。

一、中央空调排水管要点1、中央空调排水管的坡度要掌握好了家用中央空调的排水管在安装的时候，需要注意要有一个倾斜的坡度。

确保排水管连接处必须高于总管的高度，不要造成排水管上倾或提升，否则当室内机停止时冷凝水会有倒流进入室内机的，从而带来泡天花的严重后果。

2、中央空调排水管要做好保湿处理中央空调的排水管在安装的时候，一定要使用保温棉做好保温的工作，因为排水管里面的水在制冷时排的是冷水，若不对家用中央空调排水管进行保温的话，会造成家用中央空调排水管表面凝露的后果，严重时会泡天花，对吊顶的损伤严重。

3、中央空调排水管要注意接入排污管道家用中央空调排水管安装的时候，需要注意不能为了快，而将排水管的排水口接入到厕所的污水排放管道中，这样容易引起空气倒流的出现，从而让污水的臭味扩散到了房间当中，影响到了一家人的生活。

4、中央空调排水管要安装排气孔家用中央空调排水管安装的时候有一些细节需要注意，那就是要安排排气口，注意是每隔10米的排水管距离安装一个排气孔。

在排水管上安装排气孔能消除异响，使家用中央空调排水系统更为顺畅。

这些专业的工作人员在为您安装排气管的时候，都会做到的。

二、中央空调的排水管怎么安装才不漏水1、注意水管配管管径合理：具体应按如下表格进行选配Q≤7kW DN=20mm;Q=7.1～17.6kW DN=25mm;Q=17.7~100kW DN=32mm;Q=101～176kW DN=40mm;Q=177～598kW DN=50mm;Q=599～1055kW DN=80mm;Q=1056～1512kW DN=100mm;Q=1513～12462 kWDN=125mm;Q>12462kW DN=150mm ;2、第三要注意水管应就近排水：就近排水，能让排水更流畅。

中央空调水机管道施工方案1. 引言中央空调系统是一种集中制冷供应，通过一系列设备和管道将冷冻水分配到各个房间，为室内提供制冷或制热效果。

本文就中央空调水机管道施工方案进行详细说明。

2. 管道布置中央空调水机管道的布置应充分考虑空气流通、管道通道和管道接口等因素。

通常情况下，主要管道布置在室外，而分支管道布置在室内。

为了提高空气流通效果，管道布置应尽量避免死角，并保持足够的通道宽度。

3. 管道材料选择中央空调水机管道的常用材料包括钢、铜、塑料和不锈钢等。

根据具体情况选择合适的管道材料，其中铜管和不锈钢管具有良好的耐腐蚀性能和导热性能，在水机管道中应用广泛。

4. 管道安装4.1 材料准备在进行管道安装前，需要准备好必要的材料和工具，包括管道、管道支架、接头、螺栓等。

同时，需要对施工区域进行检查，确保安装前的准备工作。

4.2 管道安装步骤1.根据设计方案，在室内和室外进行符合布局的管道预安装；2.安装管道支架，确保支撑稳固并符合安全要求；3.利用接头将主管道和分支管道连接起来，确保连接牢固且无漏水现象；4.对管道进行水压试验，确保管道系统不会泄漏；5.对安装的管道进行绝缘处理，防止热量损失；6.进行管道调试，确认系统运行正常。

5. 安全措施在进行中央空调水机管道施工时，需要注意以下安全措施： - 工作人员应佩戴合适的安全帽、手套、工装等个人防护装备； - 确保工作现场清洁整齐，并设置明显的安全警示标志； - 注意施工现场的通风和消防安全； - 正确使用工具和材料，并对材料质量进行检查； - 遵守操作规程，禁止违章作业。

6. 管道维护与保养中央空调水机管道施工完成后，应定期进行维护与保养工作，以确保管道系统的正常运行。

常见的维护措施包括： - 定期清理管道内部污垢和氧化层，保持管道畅通； - 注意管道连接点是否有漏水现象，及时进行修复； - 对管道的绝缘层进行检查和维护，确保热量不会损失； - 定期检查管道支架是否有松动和腐蚀等情况。

中央空调冷凝水管坡度要求
中央空调冷凝水管的坡度要求是为了确保冷凝水能够顺利流出排水管，避免积水导致漏水或堵塞。

一般来说，冷凝水管的坡度要求应在1/100至1/50之间，即每水平1米的长度里冷凝水管的高度变化应在1至2厘米之间。

这样的坡度能够满足冷凝水的自然排水，防止积水和污垢的堆积，有助于保持空调系统的正常运行和排水效果。

需要注意的是，冷凝水管的坡度应尽量平稳，避免有过大的高差变化，以免影响水的正常流动。

具体的坡度要求也可能会根据不同的空调品牌和型号而有所差异，建议根据相关厂家的要求进行安装。
