绝热材料的性能和种类

En85000∙f⅛ooo寸VEH
。卜En卜5000
En^SoOO
(起
Qg2)
9卜200
0
8-99-
0
OL-O8V
009
05.0
6900
0090rγ
09-Oe
000V
K il
卜00-寸900
寸
9oo-egoo
OsoV
50.0V
0
98-002-
098
葺
098l⅜l⅜l≡00寸
00寸理≡H-
0
92-09L
(1)保冷用黏结剂能在使用的德低温范围内保持良好的黏结性， 黏结强度在常温时大于
0.15Mpa，软化温度大于65℃。泡沫玻璃泳黏结剂在-190℃时的黏结强度应大于0.05Mpa。
(2)对金属壁不腐蚀、对保冷材料不熔解。
(3)固化时间短、密封性好、长期使用(至少在经济使用年限内)不开裂。
(4)有明确的使用温度范围和有关性能数据。
水率不得小于95%(原棉不作防水率要求) 。软质保温材料的回弹率不得小于90%。保冷材 料的质量含水率不得大于1%，用于直埋管道上的保温材料，含水率应小于3%。如需要， 尚需提供防潮性能(吸湿性、吸水性、增水性)的数据。
(6)绝热层材料按被保温对象外表面温度的不同，其燃烧性能应符合GB 8624规定的 如下要求。
a.外表面温度To>100℃时，绝热层材料应符合不燃性类A级材料性能要求。
b.外表面温度To≤100℃时，绝热层材料应符合难燃类B1级材料的性能要求。
c.外表面温度To≤50℃时，绝热层材料应符合一般可燃性B2级材料要求。
对于化工和石化企业，阻燃型保冷材料及其制品的氧指数不应小于30。
(7)化学稳定性能好， 对被绝热的金属表面无腐蚀作用。 与奥氏体不锈钢表面接触的保 温材料应符合GB J126《工业设备及管道绝热工程施工验收规范》中第2.1.1条有关氯离子
(3)化学稳定性好、 无毒或低毒耐腐蚀， 并不得对绝热层和保护层材料产生腐蚀或溶解 作用。
(4)防潮层材料在夏季不软化、 不起泡、不流淌，低温使用中不脆化、 不开裂、 不脱落。
(5)涂抹型防潮层材料软化温度不低于65℃，黏接强度不小于0.15Mpa；挥发物不大
于30%。
三、保护层材料的性能要求
(1)保护层材料应具有一定的强度。 在使用环境下不软化、不脆裂、外表整齐美观、抗 老化、使用寿命长(至少应达到经济使用年限) ，重要工程或难检修部位保护层材料使用寿 命应在10年以上。
含量的规定。
(8)要有线胀系数和体积膨胀系数数据， 施工设计时应根据材料的膨胀系数大小 (正值 或负值)决定是否留膨胀缝。
(9)价格低廉、施工方便，尽可能选用制品和半制品材料，如板、瓦及棉毡等材料。
二、防潮层材料的性能要求
(1)抗蒸汽渗透性好，防水防潮力强，吸水率不大于1%。
(2)防潮层材料的防火性能也应符合GB J126《工业设备及管道绝热工程施工验收规范》中第2.1.1(6)条规定。
(2)保护层材料应有防水、防潮、抗大气腐蚀性能，且不燃或难燃 (氧指数应大于或等 于30%)，化学稳定性好，对接触的防潮层或绝热层不产生腐蚀或溶解作用。
(3)储存或输送易燃、 易爆物料的设备和管道， 以及与其临近的管道， 其保护层必须采
用不燃性材料。
(4)应无毒、无臭、外观美观、便于施工和检修。
四、黏结剂、密封剂和耐磨剂的主要性能要求
一、绝热层材料的性能要求
(1)绝热层材料应具有明确的随温度变化的导热系数方程式或图表。 对于松散或可压缩 的绝热材料，应提供在使用密度下的导热系数方程式或图表。
(2)保温材料在平均温度低于350℃时，导热系数不得大于0.12W/(m·℃)，保冷材料在平均温度低于27℃时，导热系数应不大于0.064W/(m·℃)。
Hl⅛
ii¾
P旺≡杆
-BdIAIgSO
翌≡鴉≡
%06
<
⅛≡⅛⅛
QOOlH
畀*>¥
EnOoOoooO
∙f⅛⅜t^gCXIEl寸5000
00寸EI9000∙0L工
∙f⅛ooogV∈HVuo
。寸00Co」SoOo-
∙f⅛ooo寸WEJ-VoOOe
En65000。
SOOgWEJ-
gcxlElco5ooo
EnOSoOo∙f⅛ooo寸Λ∈H

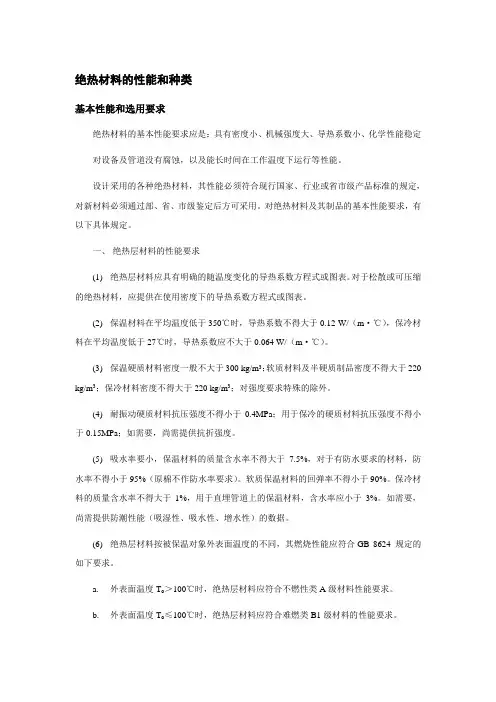

绝热材料的性能和种类
基本性能和选用要求
绝热材料的基本性能要求应是： 具有密度小、 机械强度大、导热系数小、化学性能稳定
对设备及管道没有腐蚀，以及能长时间在工作温度下运行等性能。
设计采用的各种绝热材料，其性能必须符合现行国家、行业或省市级产品标准的规定， 对新材料必须通过部、省、市级鉴定后方可采用。 对绝热材料及其制品的基本性能要求，有 以下具体规定。
09L-O8
0∞V
000
000
0
卜L-OOL
02L-寸9
。寸
ngft≡urnnl"W柑≡)>
E
Ti
l→
E
Ti
09
ng
>
002V
0
o0.00011
Tm
70
0.4
220
0.0Fra Baidu bibliotek2
0.5
品
240
0.064
0.5
泡沫
石棉
30
普通型
0.046
o0.00014
Tm
70
压缩回弹
40
Ta-500
0.053
率：80%，
50
防水型
0.059
50%，30%；
-50-500
室外只能 用憎水型 产品，回弹
率95%
岩棉、
矿渣
原棉≤
约650
约400
600
(5)泡沫玻璃用耐磨剂， 在温度变化或机械振动情况下， 能防止泡沫玻璃与金属外壁之 间和保冷材料界面之间产生磨损。
2.2.2
材料
使用密
极限使
最高
常温导热
导热系数参考方程
抗压
备注
名称
度/
用温度
实用
系数
强度
kg/m3
/℃
温度
(70℃
/MP
/℃
时)λo/
a
W/
(m·℃)
硅酸
钙制
170
Ta-650
550
0.055
≤0.044
o0.00018
Tm
70
150
400
≤0.049
制品
毡
约600
400
≤0.049
60-80
约400
350
≤0.044
100-12
约600
350
≤0.046
0
约600
350
≤0.048
板管
约600
350
≤0.044
80
100-12
0
150-16
πgκp闰
黠⅛⅛≡
報喺期
;O99「
P旺-I
闰懸輕M
(3)保温硬质材料密度一般不大于300 kg/m3；软质材料及半硬质制品密度不得大于220
kg/m3；保冷材料密度不得大于220 kg/m3；对强度要求特殊的除外。
(4)耐振动硬质材料抗压强度不得小于0.4MPa；用于保冷的硬质材料抗压强度不得小
于0.15MPa；如需要，尚需提供抗折强度。
(5)吸水率要小，保温材料的质量含水率不得大于7.5%，对于有防水要求的材料，防
