电压互感器安装在线路上的内桥接线方式压变二次回路研究及对策

电压互感器安装在线路上的内桥接线方式压变二次回路研究及对策【摘要】110kV变电站目前很多采用内桥接线方式，为了减少一次设备投资，内桥接线方式大多只在进线上或母线上安装电压互感器，本文将重点分析内桥接线方式下只在线路上安装电压互感器的压变二次回路，论述当前常用接线方式存在的问题，提出比较完善的改进方法。

【关键词】内桥接线；线路压变；二次回路；存在问题；改进方法引言110kV变电站大多建设在负荷中心，接线方式也比较简单，目前很多都采用内桥接线或扩大内桥接线，为了节省一次设备投资，多数不采用既安装线路电压互感器又安装母线电压互感器的接线方式。

而是采用装设线路电压互感器兼作母线电压互感器，或者采用安装母线电压互感器兼作线路电压互感器的方式。

这样设计后，对于内桥接线方式确实达到节省了两组电压互感器，但是对于压变二次电压回路却带来一些问题。

以电压互感器安装于线路上的内桥接线为研究对象，只要电压互感器一、二次回路完好，它就能准确反映进线是否有电压及电压数值，但要它反映对应母线上的电压情况，却要受相应进线开关和它两边刀闸运行方式影响，在进线有电压的情况下，只有进线开关和它两边刀闸都合上，进线和母线才是连通的，此时线路压变二次电压才能间接反映母线电压情况。

反之，只要进线开关或两刀闸之一拉开，线路压变二次电压就不能准确反映相应母线电压，就是说线路压变二次电压不能作为母线电压使用，否则对进线及桥备自投装置、主变保护装置都将带来一定影响。

当前很多电压互感器安装于线路上的内桥接线变电站在设计时都没有考虑到这一问题，下面将对存在问题及改进方案作详细分析。

1 常用接线方式及保护配置电压互感器安装在线路上的内桥接线方式如图1所示，它有两条进线：进线一和进线二，两条进线经相应的开关和刀闸连接到I段或II段母线上，两段母线之间安装一台桥开关和刀闸，实现两条母线的连接。

I段母线经一把刀闸上1号主变，II段母线同样经一把刀闸上2号主变，也就是主变的高压侧不装开关，两条进线各安装一组电压互感器，母线上不装电压互感器，进线电压互感器兼作母线电压互感器。

保护用电压互感器二次接线方式的探讨【摘要】与传统的保护用电压互感器在接线方式上相比，二次绕组中性线和三次绕组的零线常常从开关场共用一根导线引入控制室接地。

对这种接线，原电力部在相关的事故通报和规程中都明确规定二次回路和三次回路必须相互独立。

本文将从基于电压互感器二、三次绕组线路保护装置电压采集电路的等效电路，通过对等效电路的分析，论述了对于电压互感器二次绕组中性线和三次绕组零线共线的接线方式，在人为或自然原因导致公用N线断线时，零序方向保护存在误动或保护灵敏度降低的可能性。

且以4PT抗阻很高的接线方式为例证进行简单分析。

【关键词】保护用电压互感器，二次接线方式，探究前言变电站扩建工程中，同一电压等级母线，新上电压互感器具有二个主二次绕组(一个用于测量、保护，一个用于计量)，而站内原有电压互感器仅一个主二次绕组(测量、保护和计量公用)，常规母线电压并列回路无法实现站内电压互感器具有一个主二次绕组和二个主二次绕组的母线电压回路的并列。

本改进措施，通过对母线电压并列条件的分析，增加并列条件，使用一个闭锁继电器，成功地解决了这一问题，并广泛应用于存在同类型问题的变电站扩建工程中．指出了几种常见消谐方式的机理，进而重点分析了4TP接入防止铁磁谐振过电压发生的机理，明确了4PT消谐的有效性。

通过对几种常见的4PT消谐的二次接线方式的分析，指出了它们反应单相接地和PT断线等异常情况的灵敏度，分别指出了各种接线方式的优缺点及运行中的一些注意事项，为以后整改及优化提供一定的依据。

对于第四只”的接入，建议采用4PT阻抗甚高的改进型接线方式保护用电压互感器二次接线方式的等效电路图解1.伴随着我国电力事业的发展，我国的电压互感保护技术不断取得突破，在我国的电力系统中，接线方式目前为止，一般是认为是有两种，这种接线方式的分类，主要是根据三次绕组的接地情况，可以分为极性端接地和极性端不接地。

在二次回路保护装置可以再电压回路接线图中得出。

电压互感器存在二次回路异常的原因及对策摘要：由于电压互感器存在二次回路异常现象，它常在继电保护装置不正确操作时出现，一些继电保护人员对此尚缺乏必要的认识。

本文从三个部分分析变电站的电压互感器出现二次回路电压异常的主要原因及对继电保护装置的影响，利用继电保护技术的规程及加强反事故措施的要求以此减少电压互感器存在的二次回路异常现象。

进而加强继电保护人员对电压互感器存在二次回路异常现象的认识。

关键词：二次回路；继电保护；电压互感器；1.导致tv二次回路出现异常的原因tv二次回路之所以出现异常，主要是因为一些原因，导致tv的二次测量无法将一次电压的相位及幅值与系统所运行的状态进行正确的反应。

对以往相关事故进行深入的分析得知，导致tv二次回路出现异常的主要有下面三个方面：1.1.相同的tv二次回路进行多点接地。

假如tv二次端子箱在接地之后，主控制室也进行了接地处理，两个接地点之间没有用电缆进行连接，或是多个tv中性点通过端子箱进行接地，然后通过电缆芯，进入到主控制室中进行连接。

对于上述中两种接地的方式，当出口处或者中性点接地系统的变电站接地出现短路故障的时候，因为变电站中的接地网中流进很多的短路电流，而在接地网中的各点电位各不相同，将会导致tv的每个二次接地点间产生电位差。

因为tv中性点的电位各不相同，导致附加电压的产生，从而造成电压二次回路的中性点出现偏移，在此时，电压二次系统的中性点，即n600的电位是：此时电压二次系统中性点n600的电位为：en600=e1y1+e2y2+…+eiyiy1+y2+…+yi（1）式中 e1，e2…，ei为各个tv中性点的电位；y1，y2，…，yi 是各个tv中性点进入主控制室，成为接地小母线的导纳。

因此，此时tv中性点附加的偏移电压是：△ui=en600-ei（2）因为存在这个附加的偏移电压，所以当tv二次回路使用零相接地的方式，时会导致ua0，uc0，3u0以及ub0出现异常，最终将会使继电保护的装置接收到的电压无法将一次电压中的相位、幅值正确的反映出来，从而导致继电保护的装置出现错误动作。

电压互感器的二次回路接线分析电压互感器的二次回路接线分析摘要：本文主要以电流回路、电压回路和备自投逻辑回路为重点，分析扩大内桥变电站电气二次回路，最终实现变电站稳定运行和供电可靠的目的。

关键词：变电站扩大内桥接线电流回路电压回路中图分类号：TM411文献标识码： A1分析电流回路扩大内桥接线的电流回路主要涉及主变压器保护的差动电流回路的配置问题。

高压侧的差动电流回路有2种配置:一种是配置在高压侧开关CT;另一种是配置在主变压器高压侧套管CT。

变压器差动保护的范围是构成变压器差动保护电流互感器之间的电气设备以及连接这些设备的导线。

差动保护来自开关间隔的电流绕组，能获得较大的保护范围;而来自主变压器的高压侧套管只反映变压器的内部故障，通过启动跳闸继电器，同样可以在故障出现时跳开断路器切除电源。

由于差动保护对保护区外故障不会动作，对保护区内故障可以瞬时动作，因此差动保护来自开关间隔的电流绕组时保护范围更大，且可与其他主变压器的差动保护相交叉，达到消除保护死区的效果。

扩大内桥接线变电站的中间变压器，高压侧差动保护的电流互感器配置如图1所示。

图1主变电压器高压侧差动保护的电流互感器配置示意图在配置好电流互感器的保护绕组后，还要根据功率的方向(即互感器一次端Pl的指向)来确定二次绕组的sl端接人保护装置是电流极性端还是非电流极性端。

当线路I、内桥I和内桥n的电流互感器P1靠近断路器侧时，线路I、内桥I电流互感器的矛主变压器差动保护绕组Sl端应接人保护装置的非电流极性端，内桥n电流互感器的2#主变压器差动保护绕组Sl端应接人保护装置的电流极性端。

差动保护是反映被保护元件(或区域)多侧电流差而动作的保护装置。

差动保护是保护变压器的内部短路故障，电流互感器安装在变压器的各侧，在正常运行或外部发生短路时，流人差动继电器的电流为不平衡电流，在适当选择各侧电流互感器的变压比和接线方式的条件下，该不平衡电流值很小，并小于差动保护的动作电流，故保护装置不动作;在变压器内部发生短路时，流人继电器的电流大于差动保护的动作电流，差动保护动作于跳闸。

电压互感器二次回路中存在的主要问题及处理方法摘要：电力系统运行过程中，一旦有异常情况发生时，继电保护能够在第一时间内将问题部位从系统中切除，保证无故障部分的正常运行。

对于继电保护装置来讲，其主要由互感器、二次回路、保护装置或是自动装置等组成。

电压互感器二次回路虽然设备不多，接线也不复杂，但却是最易发生问题的位置，一旦二次电压回路出现问题，则会造成严重的后果，因此需要针对电压互感器二次回路中的问题进行有效处理。

关键词：电压互感器；二次回路；主要问题；处理方法电压互感器是连接一次电压回路与二次电压回路的枢纽单元，其对应的二次电压回路异常时往往会导致继电保护装置误动作，扩大事故影响范围，因此，在电厂及变电站的调试过程中需要特别注意电压互感器精度、回路及极性的正确性。

一、二次回路故障概述根据关于电压互感器的规范可以了解到，在二次回路中一般只有一个接地点，因此，在这个位置上的各种电路任务都必须要保证极高的可靠性，只有通过严格的管控，才能保证二次回路运行效果。

反事故措施中规定对电压互感器二次回路应有且只有一个接地点上，所以要有效的提高其可靠性，就要对电压互感器二次回路进行严格的控制，如果要想有效的提高其可靠性，就要在实际的运行和回路验收时保证N（N600）线不接熔断器，在电压互感器二次接线的过程中是有一些比较典型的接线方式的，在使用的继电保护装置方面也存在着一定的共同特征，采用不将其接入的方式也可以展现出非常好的效果，在数字变电站当中，其二次回路使用的都是光缆，数字化变电站也存在着二次回路断线等故障问题，但是其存在的问题和本文所要讨论的问题不在一个范围之内，所以我们不讨论这一问题。

二、电压互感器的常规检查在对电压互感器常规检查过程中，主要是针对所接表计指示是否正常和保护装置是否误动进行检查，同时还要观察电压互感器二次侧和外壳接地情况，运行时噪声、温度、端子箱清洁和受潮情况、二次回路电缆、瓷瓶清洁和完整性、二次回路漏油等情况，及时发现缺陷。

电压互感器二次电压异常分析与对策摘要：介绍电容式电压互感器的工作原理、结构及故障情况，结合CVT介损电容量测试数据、一次电压监测数据、角差比差试验数据，分析某变电站500KV电容式电压互感器电压异常的原因，并提出处理措施和建议。

关键词：CVT；高压电容器；二次电压；分压电容；电容式电压互感器1 引言受设计、制造、工艺水平和原材料等多种因素的限制，在电容式电压互感器内部，承受高电压的电容分压器介质，存在被击穿的可能，这不仅会影响一次电压测量的准确性，甚至可能引起互感器爆炸、起火等恶性事故，所以及时发现介质异常至关重要。

500KV电压互感器在河北省南部电网运行情况良好，但随着运行年限的增加，极少部分CTV内部电容单元出现了因绝缘介质老化或者设计不合理导致的介质击穿情况。

以下就一起某500KV变电站CTV电压异常情况进行分析。

2 原因分析2.1 CVT原理简介CVT具有两种功能，第一是电磁式的电压互感器，第二种是代替耦合电容器兼作高频载波用，广泛运用在500kV电力系统当中。

CVT是由两个部分组成的，分别是电磁装置和电容分压器。

电容分压的组成又是由压电容器C1和串联电容器C2，其中C1（主电容器），由C11、C12、C13。

三个电容相互组成；C2为分压电容，其抽头是由瓷套从底座引至电磁装置的油箱内，电磁装置由中间三个部分组成的，分别是变压器、补偿电抗器、阻尼器。

现在我来介绍下三个部分的作用，分压器的底座。

电容分压器低压端子与地之间的保护间隙S装设在油箱前侧的出线盒内，当载波通讯不被电容式电压互感器不兼作时候，牢固短接保护间隙S需用的导线。

电磁装置时将分压电容器上的电压降低稳定在二次电压值左右，供测量回路、继电保护、计量等作用，接线的原理如图1所示。

由电容分压原理可知式中UA—系统运行电压。

耦合电容器分压；中间变压器降压；电抗器补偿；阻尼器保护、是CTV的工作原来和内容。

**电厂使用的CTV产品是意大产马格里尼1994年生产的，500kV出线5051YH、5052YH(五岗线、五民线)，CPTF--550／5是他的型号，共有6台，均同一型号，CPTF--550／5型 2所示 CVT电气接线图如上。

电压互感器二次回路降压的治理措施一、绪论随着电力市场的改革，电能计量关系到直接的经济利益，做好PT二次回路压降的管理与改造工作，对保证电能计费的公正合理意义较大。

正确的电能计量对核算发、供电电能，综合平衡及考核电力系统经济技术指标，节约能源，合理收取电费等都有重要意义。

在电力系统中开展电能计量的综合误差测试是实现电能正确计量的基本技术措施之一。

电能计量的综合误差包括电能表、电流互感器、电压互感器的计量误差以及电压互感器到电能表的二次回路线路压降。

当电能表、互感器的计量误差符合国家有关规程规定时，由电压互感器二次侧到电能表端子之间二次回路线路的电压降(简称为PT二次电压降)，将导致电压量测量产生偏差。

PT二次压降问题是电力发、输、变、配企业普遍存在的问题，它使系统电压量测量产生偏差，不仅影响电力系统运行质量，而且直接导致电能计量误差，这种计量误差直接归算到电能计量综合误差之中。

几年来，经常发生电压互感器二次接线故障，直接影响二次回路的安全运行，给厂家经济造成一定的损失。

电压互感器是一次和二次回路的重要元件，向测量仪表、继电器的线圈等供电，能正确反映电气设备的正常运行。

故障现象：35kV母线电压互感器大部分采用的型号3XJDJJ-35，电压比是：（请参考参考文献）。

每年当春秋阴雨季节或天气潮湿、有大雾时，中控室就会经常发出单相接地或电压降低信号，经值班人员切换电压表，有一相或两相电压指示下降，另两相或一相电压指示值不变，报告梯调请电气二次班前来处理。

电气二次人员对二次回路及继电保护触点进行了打磨，对保护的继电器进行了整定，均未发现异常。

经多方查找，发现3 5 K V 母线电压互感器的二次接线的线头长年老化，有放电的痕迹。

经分析，这种户外式电压互感器的二次接线引出端比较短，二次配线时所留线头端子比较短。

一般正常运行时，由于北方气候干燥，常年少雨、灰尘大，空气中的污物比较多。

当天气是阴雨或潮湿时，就会在电压互感器的二次接线表面形成一个导电层构成回路，致使电压互感器的二次侧发生单相接地或电压降低。

内桥接线变电站电压互感器的配置及二次回路改进
陈远鹏
【期刊名称】《继电器》
【年(卷),期】1994(000)003
【摘要】内桥接线变电站电压互感器的配置及二次回路改进陈远鹏重庆电力设计
院（６３００３０）前言在变电站采用的主接线中，内桥接线是一种较简单的接线。

采用此种接线对降低基建投资及减少占地面积都有着显著的效果。

特别是随着电力系统的发展，１１０ｋＶ电压等级直配线路供电...
【总页数】3页(P47-49)
【作者】陈远鹏
【作者单位】无
【正文语种】中文
【中图分类】TM63
【相关文献】
1.内桥接线变电站电压互感器配置方案分析 [J], 赵永存
2.不完全扩大内桥接线变电站二次回路探究 [J], 赵峻岭;李腾;周攀
3.分散式500 kV变电站电压互感器二次回路一点接地的改进 [J], 李邦云;左可飞;罗达
4.探讨变电站公用柜电压互感器二次回路的改进措施 [J], 黄东山;周卫;张冬容;谢
春杨
5.解析分散式500kV变电站电压互感器二次回路一点接地的改进 [J], 范黎锋;
因版权原因，仅展示原文概要，查看原文内容请购买。

27.5 kV 电压互感器二次接线方法新方案伴随科学技术发展, 新技术、设备和工艺在电气化铁道上不停得到广泛应用, 牵引变电所二次设备也是这么, 淘汰了电磁式保护, 利用了微机保护设备, 部分新建变电所还采取了优异综合自动化技术。

不过牵引变电所采取27.5 kV 电压互感器原、次边接线方法却没有大改善, 时有引发电压互感器二次接线回路运行不正常, 甚至造成事故。

在此结合襄渝线牵引变电所电压互感器二次接线存在问题作一分析, 并提出处理方案。

一、二次接线存在问题及原因分析襄渝线年完成电气化扩能改造投入运行后, 年9 月12 日16: 18, A 牵引变电所27.5 kV YMb 小母线失压, 使4YH 端子箱内B61接地造成4YH、6YH 高压保险熔断; 年3 月31 日22: 15, B 牵引变电所27.5 kV YMa 小母线失压, 使A611 接地造成3YH 高压保险熔断, 5YH低压保险熔断; 年9 月15 日10: 27, C 牵引变电所27.5 kVYMa 小母线失压, 2#B 低压开启过流保护误动作, 使A611 接地造成3YH、5YH 低压保险熔断, 影响行车29 min, 造成牵引供电网事故27.5 kV 一次接线4 个电压互感器分成2 组3YH、4YH 和5YH、6YH, 电压互感器二次小母线也分为2 段。

因为牵引变电所牵引变压器是一主一备运行方法, 这么就势必需求2段27.5 kV高压母线在任何情况下都必需经过#、隔离开关母线联络开关投入运行, 2 段27.5 kV电压互感器小母线才能经过#、#隔离开关辅助开关G5、G6 带电。

针对以上所述发生事故, 其原因分析以下:（1）因为G5、G6 一直处于闭合状态, 当任一台电压互感器二次回路出现故障, 如3YH A611 接地, 将造成3YH、5YH 同时发生接地故障使小母线失压, 馈线阻抗保护和主变压器低压开启过流保护失去交流电压, 而引发保护误动。

电压互感器操作原则及电压回路浅析电压互感器（简称互感器）是一种用于测量电网中电压的仪器。

它通过感应电网中的电压来产生次级电压，从而实现对电压的测量。

操作原则：1. 安装位置选择：互感器应安装在电压测量线路中的合适位置，通常安装在母线或变压器的引线上，以确保测量的准确性和稳定性。

2. 正确接线：互感器的一次侧应与电网中的测量点相连，二次侧则通过导线或连接器与测量设备相连。

接线要牢固可靠，使用合适的导线规格，注意保持接地。

3. 额定负荷：互感器有一定的额定负荷能力，如果负荷超过了额定能力，可能会导致互感器损坏或测量误差增大。

在操作互感器时应注意负荷能力是否足够，避免过载。

4. 允许误差范围：互感器在测量时存在一定的误差，在正常范围内的误差可以接受。

不同型号的互感器具有不同的允许误差范围，操作时需注意。

5. 维护和检修：互感器需要定期维护和检修，包括清洁、检查接线是否松动、检测二次侧输出是否准确等。

如果互感器出现故障或损坏，应及时更换或修理。

电压回路浅析：电压互感器在电网中的应用主要是测量电力系统中的电压。

通过互感器将电网中的高压电压转换成低压电压，以便于测量和检测。

在电力系统中，电压回路是指电压信号从互感器到测量设备的传输路径。

电压回路中的要素包括互感器、导线、连接器和测量设备。

互感器将电压信号从电网转换成次级电压信号，并通过导线或连接器传输至测量设备。

电压回路的稳定性和准确性对于电网的安全运行非常重要。

在电压回路中，互感器的接线要牢固可靠，避免松动引起测量误差。

导线的规格和长度也会对电压信号的传输产生影响，导线过长或过细可能会导致信号衰减或失真。

在测量设备方面，需要使用合适的设备来接收和处理次级电压信号，以确保测量的准确性和稳定性。

测量设备的精度和灵敏度也会对测量结果产生影响。

维护和检修是保证电压回路正常运行的重要措施。

定期清洁互感器和检查接线是否松动，可以提高互感器的工作效率和准确度。

定期检测测量设备的准确性，并及时更换或修理损坏的部件，也可以确保测量结果的可靠性。

电压互感器二次回路的维护问题与对策研究摘要：在电力系统中，电压互感器作为基础性器件，直接关系着继电保护可靠性，而且还对电网运行监测有所影响。

然而PT二次回路仍面临运行维护难题，较易发生接地、断线、烧断等问题，影响保护功能正确性，为此，需给予二次回路维护更多关注。

本文首先就电压互感器予以概述，指出了PT二次回路常见问题，并提出具体维护对策，以期对PT二次回路安全运行有所帮助。

关键词：电压互感器；二次回路；维护；对策电网运行监测与保护控制，较大程度上依赖于电压互感器设备，其二次回路中包含各类器件，既能为保护继电器提供信号输入，也能向电网反馈电压信号，获取准确的电能质量指标。

其二次回路有着复杂的接线，基本上站内低压保护控制等设备均与其有联系，二次回路运行状况，直接关系站内保护控制功能实现，为此要重视二次回路维护，以免出现错接线、断线等问题。

而经调查研究发现，PT二次回路故障时有发生，而且因其接线复杂性，对回路运维带来较大挑战，应当制定更为科学的运维策略，确保电压互感器设备状态，下面将就此展开详述。

一、电压互感器概述在结构形式上，电压互感器中包含有高压测一次线圈，其匝数较多，直接与电网一次设备存在电气连接，还包含有二次回路，其线圈匝数明显减少，并与高压线圈成固定比例。

整体结构类似于变压器，主要是依靠电磁感应对电压量加以获取。

在完成PT二次回路设计后，其总体负载将保持恒定，与其相连的有继电器与测量仪表。

PT在稳定状态下，可将其视为空载运行。

同时，在变电站运行维护中，PT也是重要的检查项目，具体涉及到指针指示准确性、保护动作正确性、PT运行稳定性，观察是否存在二次回路接地、漏油、断线等问题，并检查PT是否有异响或温升等，做到PT缺陷的及时处置。

对于PT二次回路而言，当出现导线损伤、开关接触不良、端子箱受潮等问题时，均可能引发回路短路，对其所带二次负载，带来较大危害，此时需要停用所涉及到的保护，降低二次回路故障危害。

10kV电压互感器安装方式及一二次回路改进分析发表时间：2020-01-03T14:56:43.143Z 来源：《河南电力》2019年7期作者：李丹丹[导读] 66kV变电站10kV开关柜一次设备单元均采用全封闭式安装结构，同时10kV电压互感器也采用此种安装形式，这样一旦出现电压互感器由于一二次回路原因，在系统接地时电压互感器出现过热烧毁事故。

（内蒙古电力培训中心内蒙古呼和浩特市 010000）摘要：66kV变电站10kV开关柜一次设备单元均采用全封闭式安装结构，同时10kV电压互感器也采用此种安装形式，这样一旦出现电压互感器由于一二次回路原因，在系统接地时电压互感器出现过热烧毁事故。

伴随的现象是TV自身先出现柜体的过热着火、柜内二次线烧毁、TV一次线圈绝缘损坏、一次母线短路，最后引起变压器低后备保护的动作，引起变电站一段母线全停电。

关键词：10kV电压互感器；系统接地；二次回路1案例分析电压互感器烧毁恢复送电需要极大的时间，由于更换新TV需要在母线完全停电的状态下进行，TV一二次回路的接线何时更换完毕何时才能恢复送电，这还没有考虑到TV的临近间隔二次回路被烧毁的情况。

2015年某地区的农电66kV某变电站发生一段TV柜烧毁，相邻两个10kV开关柜二次回路线被烧毁，造成的损失是停电22小时后，一二次抢修人员用5小时的时间恢复二次回路接线，27个小时后才最终完成送电。

2解决方案（1）避免此类事故发生的最直接手段是：改进一次设备接线方式，即对TV设备的安装位置进行改进。

将现有的安装在一排开关柜中间位置的方式改为安装在开关柜两侧最边缘的位置，同时设置带有绝缘挡板及断路器的一次隔离柜，另外从技术手段上在TV的一次线圈接地点与地之间设置继电器接点控制回路，当一次系统接地时，由3U0电压启动交流继电器（并使回路自保持），接在TV的一次线圈接地点与地之间的继电器常闭接点断开，使TV的一次线圈失去接地点，让TV的一次线圈长期承受正常的相电压而不发生过压、不发生谐振。

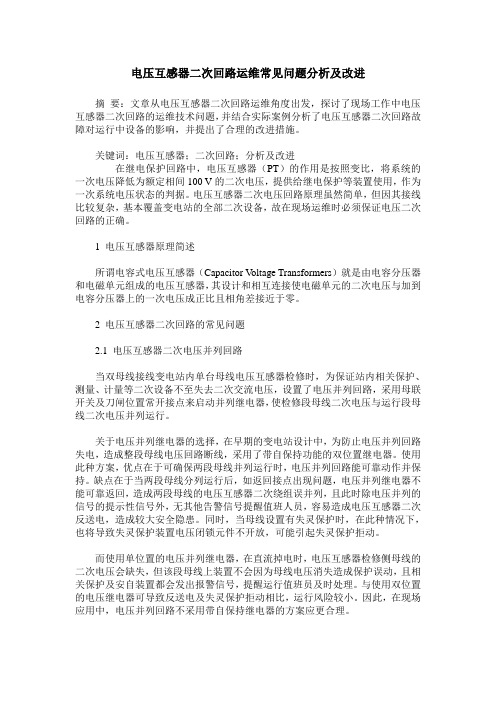

电压互感器二次回路运维常见问题分析及改进摘要：文章从电压互感器二次回路运维角度出发，探讨了现场工作中电压互感器二次回路的运维技术问题，并结合实际案例分析了电压互感器二次回路故障对运行中设备的影响，并提出了合理的改进措施。

关键词：电压互感器；二次回路；分析及改进在继电保护回路中，电压互感器（PT）的作用是按照变比，将系统的一次电压降低为额定相间100 V的二次电压，提供给继电保护等装置使用，作为一次系统电压状态的判据。

电压互感器二次电压回路原理虽然简单，但因其接线比较复杂，基本覆盖变电站的全部二次设备，故在现场运维时必须保证电压二次回路的正确。

1 电压互感器原理简述所谓电容式电压互感器（Capacitor V oltage Transformers）就是由电容分压器和电磁单元组成的电压互感器，其设计和相互连接使电磁单元的二次电压与加到电容分压器上的一次电压成正比且相角差接近于零。

2 电压互感器二次回路的常见问题2.1 电压互感器二次电压并列回路当双母线接线变电站内单台母线电压互感器检修时，为保证站内相关保护、测量、计量等二次设备不至失去二次交流电压，设置了电压并列回路，采用母联开关及刀闸位置常开接点来启动并列继电器，使检修段母线二次电压与运行段母线二次电压并列运行。

关于电压并列继电器的选择，在早期的变电站设计中，为防止电压并列回路失电，造成整段母线电压回路断线，采用了带自保持功能的双位置继电器。

使用此种方案，优点在于可确保两段母线并列运行时，电压并列回路能可靠动作并保持。

缺点在于当两段母线分列运行后，如返回接点出现问题，电压并列继电器不能可靠返回，造成两段母线的电压互感器二次绕组误并列，且此时除电压并列的信号的提示性信号外，无其他告警信号提醒值班人员，容易造成电压互感器二次反送电，造成较大安全隐患。

同时，当母线设置有失灵保护时，在此种情况下，也将导致失灵保护装置电压闭锁元件不开放，可能引起失灵保护拒动。

电压互感器二次压降产生机理分析及其改进措施[摘要]分析电压互感器二次压降产生的原因，提出应对的改造方法，并对改造的经济效益进行了实例分析。

证明方案的可行性，可以减小电能损失，提高经济效益。

[关键词]PT 二次压降产生原因改进措施效益分析电压互感器二次压降的定义为：电压互感器二次侧出线端钮到电能表表头端钮之间的电压幅值和相位角的损失，称为电压互感器二次回路电压降，简称PT 二次压降。

一、电压互感器二次回路压降误差产生的原因电压互感器二次回路中含有接线盒、开关、电缆和旋钮端子等元件，必然存在回路阻抗。

自身阻抗部分中电缆的阻抗占主体，其原因是电压互感器二次回路使用电缆的长度在100米及以上，为此选择电缆的截面对其阻值具有较大影响；接触阻抗部分是接线盒、开关和旋钮端子等元件为实现连接目的产生的接插、旋转阻抗之和，这部分阻抗随着环境、时间的变化而变化，具有一定的时变性。

接触电阻的阻值在不利情况下，将比二次导线本身的电阻还大，有时甚至大到几倍。

测试中，二次线压降通常都比计算值大许多，其根本原因就是没有估计到接触电阻有如此大的变化。

为此，从定性角度可以说，电压互感器二次回路的总阻抗是变化的，而且这种变化具有随机性。

影响电压互感器二次压降的因素是电压互感器二次回路线路阻抗和二次回路中通过的电流，这些因素都是变化的，且具有一定的随机性，根据欧姆定律可以得出这样一个结论，电压互感器二次回路线路压降是一个变化量，且具有一定的随机性。

二、减少压降的改造方法（一）降低回路阻抗。

当分析二次压降的成因时，电压互感器二次回路阻抗是第一个被关注的参量。

根据前面分析的结果，电压互感器二次回路阻抗包括：导线阻抗、接插元件内阻和接触电阻等三个组成部分。

总之应该遵循：1.电压互感器二次回路更换更大截面积导线；2.定期打磨接插元件、导线的接头，尽量减小接触阻抗。

但无论采取何种处理手段，都只能将二次回路阻抗减小到一个数值，不能减小到零。

（二）减小回路电流。

【优质文档首发】电压互感器接线方式及电路详解，常见问题及解决办法电压互感器（PotenTIal transformer 简称PT，Voltage transformer也简称VT）和变压器类似，是用来变换线路上的电压的仪器。

而电压互感器变换电压的目的，主要是用来给测量仪表和继电保护装置供电，用来测量线路的电压、功率和电能，或者用来在线路发生故障时保护线路中的贵重设备、电机和变压器，因此电压互感器的容量很小，一般都只有几伏安、几十伏安，最大也不超过一千伏安。

电压互感器工作原理与变压器相同，基本结构也是铁心和原、副绕组。

特点是容量很小且比较恒定，正常运行时接近于空载状态。

其工作原理与变压器相同，基本结构也是铁心和原、副绕组。

特点是容量很小且比较恒定，正常运行时接近于空载状态。

电压互感器本身的阻抗很小，一旦副边发生短路，电流将急剧增长而烧毁线圈。

为此，电压互感器的原边接有熔断器，副边可靠接地，以免原、副边绝缘损毁时，副边出现对地高电位而造成人身和设备事故。

测量用电压互感器一般都做成单相双线圈结构，其原边电压为被测电压（如电力系统的线电压），可以单相使用，也可以用两台接成V-V形作三相使用。

实验室用的电压互感器往往是原边多抽头的，以适应测量不同电压的需要。

供保护接地用电压互感器还带有一个第三线圈，称三线圈电压互感器。

三相的第三线圈接成开口三角形，开口三角形的两引出端与接地保护继电器的电压线圈联接。

正常运行时，电力系统的三相电压对称，第三线圈上的三相感应电动势之和为零。

一旦发生单相接地时，中性点出现位移，开口三角的端子间就会出现零序电压使继电器动作，从而对电力系统起保护作用。

线圈出现零序电压则相应的铁心中就会出现零序磁通。

为此，这种三相电压互感器采用旁轭式铁心（10KV及以下时）或采用三台单相电压互感器。

对于这种互感器，第三线圈的准确度要求不高，但要求有一定的过励磁特性（即当原边电压增加时，铁心中的磁通密度也增加相应倍数而不会损坏）。

电压互感器并列回路二次接线的优化改进在变电站中，电压互感器作为一种公用设备，在电力系统中电压互感器设备也发挥着重要的作用，故此，对变电站电压互感器并列回路二次接线方案实施优化改进，不仅可以降低电压回路断线故障的发生，也确保变电站电压稳定。

以下本文浅析电压互感器并列回路二次接线的优化改进措施。

为保障电压互感器与其二次回路的稳定，针对实际应用中电压互感器的二次回路问题，将会影响整个二次系统的运行，对电压互感器并列回路二次接线进行优化改进，以改善其运行质量。

以下本文对此做具体介绍。

1电压互感器电压互感器可以将电力系统的一次电压按一定的变比缩小为要求的二次电压，供各种二次设备使用；也可以使二次设备与一次高压隔离，保证人身和设备的安全。

压互感器一次线圈匝数N1很多，并接于被测高压电网上，二次线圈匝数N2较少，二次负荷比较恒定，接于高阻抗的测量仪表和继电器电压线圈，正常运行时，电压互感器接近于空载状态。

电压互感器一、二次线圈额定电压之比，称为电压互感器的额定变比Kn=U1n/U2n其中，一次线圈额定电压U1n是电网的额定电压（10、35、110、220、500KV等），二次电压则统一定为100V,所以Kn也标准化2当前电压互感器二次接线故障分析在电压互感器二次侧切换回路中，通常采用的是“切换开关（BK）、母联开关位置接点（DL）、隔离刀闸位置接点（1G 2G）、切换继电器（ZJ）”串联组成的切换，回路中串入母联开关位置等接点，使TV二次侧的并列运行方式根据所接母线并列。

如下图 1 所示。

用简单的短接线直接并列两段电压二次回路，强制形成二次回路侧“长期永久”运行；如其某段母线故障时，容易形成电压回路异常。

电压互感器二次回路运行中，应该其一次回路的运行方式相一致，避免一次分段以及二次强制并列的发生，有效降低电压互感器损坏以及安全事故的发生。

3优化改进电压互感器并列回路二次接线的措施为进一步提高电网电力系统运行的契合度，在变电站实践中改进电压互感器并列回路二次接线方案，有效降低变电站电压互感器故障几率，提升变电站电压互感器运行效率。
