低压配电设备故障的防范与监控

高压低压配电柜的常见安全隐患及防范措施配电柜作为电力系统中重要的组成部分，用于对电能进行分配和控制。

然而，在使用过程中，高压低压配电柜可能会出现一些安全隐患，给工作人员和设备带来潜在的危险。

因此，本文将围绕高压低压配电柜的常见安全隐患展开讨论，并提供相应的防范措施。

一、电器事故隐患高压低压配电柜中的电器设备频繁运行，容易出现短路、漏电等电器事故隐患。

这些隐患可能导致火灾、电击等严重后果。

为了防范此类隐患，必须安装和维护电器设备。

首先，所有设备应符合国家标准和规定，且应定期进行巡检和维护。

其次，配电柜内应配备过载保护器和漏电保护器等安全装置，及时检测电流异常，切断电源。

最后，员工应严格遵守操作规程，避免违反操作规定而导致电器事故。

二、高温危险隐患在高压低压配电柜中，电流传输会产生大量的热量，容易引发高温危险。

如果配电柜不具备散热条件或冷却设备故障，温度将迅速上升，可能导致设备损坏、火灾发生。

为了预防高温危险，需在设计和安装时考虑良好的散热与通风条件。

同时，定期清洁配电柜内部和外部的灰尘和污物，保持通风畅通。

此外，配电柜内的设备应具备良好的耐高温性能，并及时更换老化或损坏的元件。

三、误操作隐患由于高压低压配电柜拥有复杂的电气设备，误操作可能会导致电气事故的发生。

例如误触电器开关、错误操作控制面板等。

为了减少误操作隐患，需要提供操作员培训和合格的操作资质。

此外，在关键部位设置有效的防误操作设施，例如设置带有防护盖的按钮和开关等。

更重要的是，操作员在操作前应仔细阅读操作手册，确保按照正确的操作程序进行操作。

四、防雷隐患高压低压配电柜通常安装在室外，容易受雷击影响。

雷击可能对电气设备造成直接的损坏，并可能引起火灾。

要预防雷击隐患，可以采取一系列措施。

首先，选择合适的位置安装配电柜，避免暴雨和雷电活跃地区。

其次，配电柜应配置良好的接地装置，将雷击电流迅速引入地下。

此外，可以使用避雷针等防雷设备，进一步提高防雷能力。

对低压三相四线中零线带电的原因分析、排障和防范王敏健摘要：本文对0.4kV配电线路中的零线带电原因进行了分析，并结合本人二十多年在供电系统0.4kV线路运维和客服抢修过程中查找零线带电排障中所总结的经验，汇总零线带电原因、查找的方法及预防措施。

关键词：0.4kV零线带电原因；排障方法及预防措施前言在广东省江门市地区低压系统采用TT供电方式，即变压器二次侧中性点直接接地的系统。

随着粤港澳大湾区城市开发和新农村的升级改造，电力需求增长迅速，致使部分已建好的低压线路因负荷大量增加，造成三相负荷不平衡或因运行维护不及时，最终导致零线过负荷发热烧断或负荷不平衡造成零线带电。

零线带电后，运维部门在正常的巡视中比较难发现此缺陷。

当零线带电影响到客户的正常用电或人身安全时才向供电部门报障后，才对故障进行排查。

鉴于现场工作人员个人理论、经验和技能水平不同，因此查找故障的方法及排除故障的时间也参差不齐。

为此，本人特撰此文系统分析了0.4kV零线带电原因，并依据工作经验归纳对零线带电故障进行排查的方法，以及在日常运维中防范措施，希望能做到防范于未然的作用。

１TT系统0.4kV低压线路零线带电原因分析1.1 零线断线或接触不良在TT的供电系统中，如果零线断路或因铜铝等接驳位置氧化而接触不良时，会导致在三相负载不平衡时，零线对地电压的大小与断线后段线路所接的三相负载不平衡度有关，各相负荷越不平衡，中性点在矢量图中的位移就越大，各相电压的偏差值就越大。

每相电压在动态中不断较大幅度变化，这种现象发生后会对单相电器造成不可逆转的损坏，而且当电压升高到一定的幅度时，造成电器的绝缘击穿，极易造成人身触电事故。

1.2三相负荷不平衡引起中性点位移三相电源如果是纯阻性的平衡负载，零线电流是为0，零线就是为了保证三相平衡而使用的，假设三相中只有一相负载了1A，那么零线电流为1A，如果三相中的两相电流各为1A，那么零线电流为1.41A，如果三相负载均衡，零线无电流。

高压低压配电柜的监控与远程控制系统高压低压配电柜是电力系统中重要的设备，用于电能的输送、分配和控制。

为了确保电力系统的稳定运行和安全性，监控与远程控制系统在配电柜中扮演着重要的角色。

本文将介绍高压低压配电柜监控与远程控制系统的功能和优势。

I. 简介高压低压配电柜监控与远程控制系统是一种集中管理和控制配电柜的系统，通过传感器和控制器实现远程监测和控制。

该系统可以对配电柜的运行状态、电流负荷、温度和电压等参数进行实时监控，并根据需要进行远程控制和调整。

II. 功能1. 实时监测高压低压配电柜监控与远程控制系统可以实时监测配电柜的各项参数，如电流、电压、温度等。

通过传感器获取这些数据，并通过通信模块传输到监控中心，实现对配电柜的全面监测。

2. 预警功能该系统具有故障预警功能，可以提前发现配电柜内部的异常情况。

当配电柜出现过载、温度异常或其他故障时，系统会及时发送警报，以便进行及时处理，避免可能的事故发生。

3. 远程控制高压低压配电柜监控与远程控制系统使得对配电柜的远程调控成为可能。

监控中心可以通过该系统对配电柜进行操作，如开关控制、负荷调整等，从而实现远程管理和运维。

III. 优势1. 提高运维效率通过远程监控和控制，高压低压配电柜的运维人员可以实时获取配电柜的状态信息，从而能够更加迅速地响应和处理各种异常情况。

这有效地提高了运维效率，减少了人力成本。

2. 增强安全性监控系统的预警功能可以提前发现潜在的故障风险，避免了可能导致事故的情况发生。

同时，远程控制功能使得运维人员可以在不接近高危电气设备的情况下进行操作，进一步提高了操作人员的安全性。

3. 降低故障停电时间配电柜故障时，及时的诊断和处理非常重要。

监控与远程控制系统能够迅速发现故障并进行远程控制，减少了故障停电的时间，提高了电力供应的可靠性。

IV. 应用案例1. 工业领域在工业生产中，高压低压配电柜的稳定运行至关重要。

监控与远程控制系统可以帮助工厂监测设备负荷、故障状态等，及时采取措施，保证电力供应的稳定和生产的连续性。

低压配电系统单相接地故障防护浅析摘要：单相接地故障是低压配电系统中最为常见的接地故障，其防护措施主要有自动切断电源和保护等电位联结。

断路器作为过电流保护电器兼做接地故障保护应用于末端电动机回路时，既要避开电动机的启动电流，又要满足接地故障保护灵敏度要求，后者往往被忽略。

本文通过民用建筑某个工程设计实例对单相接地故障各种防护措施进行分析与探讨。

关键词：低压配电系统；接地形式；单相接地故障；瞬时脱扣器形式；自动切断电源；保护等电位联结；RCD电流脱扣限值。

0 引言接地故障，带电导体和大地之间意外出现导电通路。

当低压配电系统发生接地故障时，配电线路和电气设备会出现过热现象并导致温度上升，当温度超过其承受范围时，配电线路和电气设备会损坏绝缘层、减少寿命甚至烧坏，更严重的会引发电气火灾；另外，接地故障会使电气装置的外壳带电，从而危及到碰触者的生命安全。

因此，采取正确有效的接地故障防护措施，在其产生危害前切断电源显得尤为重要。

1低压配电系统的接地形式低压配电系统的接地形式可分为TN、TT、IT三种系统，其中TN系统又可分为TN-S、TN-C-S、TN-C三种形式。

目前，我国民用建筑低压配电系统的接地形式广泛采用TN系统，当变电所设于建筑物内时一般采用TN-S系统，反之则采用TN-C-S系统；TN-C系统因为不能装设剩余电流动作保护器而很少采用。

接地故障的防护措施主要有两种：1、自动切断电源2、保护等电位联结。

在低压配电系统中，相对于其它接地故障，单相接地故障最为常见，本文将以民用建筑中TN-S系统的单相接地故障来对这两种防护措施进行分析与探讨。

2断路器作为接地故障保护自动切断电源过负荷保护电器有熔断器和断路器，本文仅以断路器作为探讨对象，分析其在作为过电流保护电器兼做接地故障保护时的选用条件。

根据《低规》第5.2.8条，TN系统中配电线路的间接接触防护电器的动作特性，应符合下式要求：Zs*Ia≤U0 (1)式中Zs----接地故障回路的阻抗(Ω)，包括电源(变压器或发电机)、相导体、PEN或PE导体的阻抗；U0----为相导体对地标称电压(V)，取220V；Ia----保证间接接触保护电器在规定时间内切断故障回路的动作电流(A)。

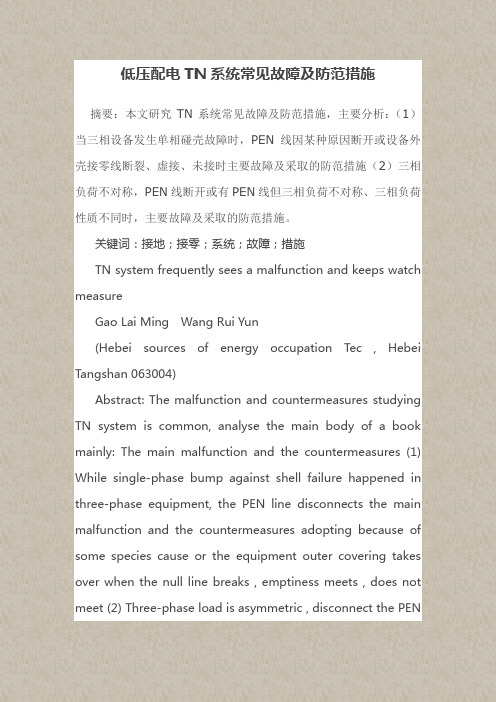

低压配电TN系统常见故障及防范措施摘要：本文研究TN系统常见故障及防范措施，主要分析：（1）当三相设备发生单相碰壳故障时，PEN线因某种原因断开或设备外壳接零线断裂、虚接、未接时主要故障及采取的防范措施（2）三相负荷不对称，PEN线断开或有PEN线但三相负荷不对称、三相负荷性质不同时，主要故障及采取的防范措施。

关键词：接地；接零；系统；故障；措施TN system frequently sees a malfunction and keeps watch measureGao Lai Ming Wang Rui Yun(Hebei sources of energy occupation Tec , Hebei Tangshan 063004)Abstract: The malfunction and countermeasures studying TN system is common, analyse the main body of a book mainly: The main malfunction and the countermeasures (1) While single-phase bump against shell failure happened in three-phase equipment, the PEN line disconnects the main malfunction and the countermeasures adopting because of some species cause or the equipment outer covering takes over when the null line breaks , emptiness meets , does not meet (2) Three-phase load is asymmetric , disconnect the PENline but three-phase load or there is in the PEN line no symmetrically, three-phase load no simultaneous , main malfunction of character and the countermeasures adopting Keywords: Ground connection; Connect to neutral; System; Malfunction; Measure1、引言：低压配电系统可分为TN系统、TT系统、和IT系统三大类。

高压低压配电柜的电力安全风险评估与防范措施随着现代社会对电力的需求日益增长，高压低压配电柜作为电力供应系统的核心设备之一，承担着重要的电力分配和保护功能。

然而，由于电力系统本身的复杂性和高压低压配电柜所处的环境等因素，其存在一定的安全风险。

为了确保电力系统的正常运行和人们的生命财产安全，必须对高压低压配电柜的电力安全风险进行评估，并采取相应的防范措施。

1. 电力安全风险评估1.1 电力系统的操作风险电力系统的操作风险主要指在操作人员进行高压低压配电柜操作时，由于错误操作、疏忽大意或者不当使用工具等原因造成的安全事故风险。

为了减少此类风险，应加强操作人员的培训和技能提升，确保其熟练掌握操作规程和安全操作要点。

1.2 设备故障风险高压低压配电柜中的设备故障是导致安全风险的主要因素之一。

包括断路器烧坏、保护装置失效、接地电阻增大等问题。

为了降低设备故障风险，必须定期对设备进行检测和维护，并及时替换老化设备。

1.3 环境因素引发的风险高压低压配电柜所处的环境条件，例如温度、湿度、腐蚀性气体等，都会对设备的运行稳定性和安全性产生影响。

在环境因素引发的风险评估中，应根据实际情况采取相应的防护措施，例如对柜体进行防腐蚀处理、使用防爆设备等。

2. 防范措施2.1 加强培训和管理提高操作人员的安全意识和技能水平，加强操作规程的宣传教育，制定严格的操作管理制度，确保操作人员按照规程进行操作，并定期进行技能培训。

2.2 健全设备维护体系建立完善的设备维护计划，定期对高压低压配电柜进行检测和维护，发现问题及时修复或更换故障设备，避免设备故障引发安全事故。

2.3 环境监测与控制安装环境监测设备，对高压低压配电柜所处的环境参数进行实时监测，及时发现异常情况并采取相应措施，例如调整湿度、温度等参数，确保环境不会对设备的正常运行造成影响。

2.4 引入智能化管理系统利用现代信息技术手段，引入智能化管理系统，对高压低压配电柜进行远程监控和管理，有效降低人员操作风险，及时报警并采取应急措施，保障电力系统的安全稳定运行。

2024年高低压配电设备应急预案范文一、背景随着社会的不断发展，电力在人们的日常生活和生产中起到了至关重要的作用。

高低压配电设备作为电力供应的关键环节，一旦发生故障或事故，将带来严重的影响，甚至威胁到人们的生命财产安全。

因此，制定一个科学合理的高低压配电设备应急预案，是保障电力供应安全和人民生命财产安全的重要举措。

二、目标1. 确保高低压配电设备正常供电并及时排除故障。

2. 最小化事故对生产、生活和环境的影响。

3. 提高应急处理能力，有效应对突发事件。

三、组织体系应急响应机构：1. 设立应急响应中心，负责协调、指导和监督应急工作。

2. 形成高低压配电设备应急抢修队伍，包括电力工程技术人员、抢修人员和相关保障人员。

四、应急预案内容1. 应急预警与信息发布：（1）建立多渠道信息收集机制，及时获取天气预报、地震预警和电力供应情况等信息。

（2）设立信息发布系统，及时发布应急预警信息，并通知相关单位和人员。

2. 应急响应程序：（1）故障排查与评估：一旦发生高低压配电设备故障，立即启动应急响应程序，组织抢修人员前往现场排查和评估故障情况，并及时向应急响应中心报告。

（2）紧急抢修与恢复：根据故障情况，调配抢修人员和相关设备前往现场进行抢修工作，确保电力供应正常恢复。

（3）协调沟通与指挥调度：应急响应中心负责协调抢修人员、相关单位和其他应急资源，进行沟通和指挥调度，确保各项工作协调有序。

3. 应急管理措施：（1）备品备件储备：建立高低压配电设备备品备件储备制度，确保必要备品备件的及时供应。

（2）人员培训与演练：定期组织高低压配电设备抢修人员进行应急培训和演练，提高应急处理能力。

（3）设备巡检与维护：加强高低压配电设备的日常巡检和维护工作，及时发现并排除潜在故障隐患。

（4）事故调查与分析：对发生的事故进行调查与分析，总结经验教训，完善应急预案。

五、应急演练为确保高低压配电设备应急预案的实施效果，每年至少组织一次应急演练。

高压低压配电柜的远程监控与管理方法远程监控与管理技术在现代电力系统中的应用变得越来越广泛。

随着电力配电柜的数量和复杂性的增加，高压低压配电柜的远程监控与管理方法变得更为重要。

本文将介绍一些常用的技术和方法，以实现对高压低压配电柜的远程监控与管理。

一、远程监控与管理技术的基本原理远程监控与管理技术的基本原理是通过网络连接，将配电柜内部的数据传输到远程管理中心。

这样，运维人员可以通过远程管理中心实时获取配电柜的运行状态、故障信息等，以及对其进行远程控制和管理。

二、远程监控与管理技术的具体方法1. 硬件设备远程监控与管理技术通常需要使用一些特定的硬件设备，例如传感器、数据采集器、数据传输设备等。

传感器可以对配电柜的各项参数进行监测，如电流、电压、温度等；数据采集器可以将传感器采集到的数据进行处理和存储；数据传输设备可以将处理后的数据传输到远程管理中心。

2. 数据传输方式远程监控与管理技术需要使用一种可靠的数据传输方式，以确保数据的实时性和完整性。

目前常用的数据传输方式包括有线传输和无线传输。

有线传输可以通过光纤或者网线等传输媒介将数据传输到远程管理中心；无线传输可以通过无线网络或者移动通信网络等实现。

3. 远程管理中心远程管理中心是进行远程监控与管理的核心部分，它可以通过网络连接到配电柜，实时获取数据和控制配电柜的运行状态。

远程管理中心通常具有数据处理和存储功能，可以对传感器采集到的数据进行处理和存储，并提供相应的数据分析功能。

4. 数据安全性远程监控与管理技术涉及到配电柜的实时数据和运行状态，因此保障数据的安全性至关重要。

远程管理中心应该具备相应的数据加密和身份认证技术，以防止数据被非法获取和篡改。

同时，还应该定期对远程管理中心进行安全审计和漏洞修复，以确保整个系统的安全性。

三、远程监控与管理技术的优势远程监控与管理技术的应用可以带来许多优势。

首先，可以实现对分布式配电柜的集中管理，提高管理效率和运维效果。

低压配电的故障处理低压配电系统是指电力系统中从变电所到用户用电设备之间的输配电系统。

在低压配电系统中，由于设备众多、线路复杂，故障发生的可能性也较大。

为了保证低压配电系统的正常运行，及时处理故障是非常重要的。

低压配电系统的故障处理主要包括故障的排查、定位和修复。

下面将详细介绍低压配电系统故障处理的步骤和方法。

首先，在发生故障时，需要及时排查故障的原因。

可以通过观察设备是否正常运行、听取用户反映的问题以及检查设备的运行记录等方式来初步确定故障的范围和可能的原因。

例如，如果用户反映某一台设备无法正常运行，可以先检查该设备的供电线路是否正常、设备是否有异常声响等。

其次，根据初步排查的结果，进行故障定位。

可以通过检查设备的电气连接、测量设备的电压、电流和阻抗等方式来确定故障出现的位置。

例如，如果发现某一台设备的电压较低，可以通过测量该设备所在线路的电流和阻抗来判断是否存在线路接触不良或短路等问题。

然后，根据故障定位的结果，进行故障修复。

根据具体情况，可以采取不同的修复方法。

例如，如果发现某一台设备的电气连接有问题，可以重新连接或更换连接器；如果发现某一条线路存在接触不良或短路问题，可以进行线路绝缘处理或更换线路。

在低压配电系统故障处理过程中，需要注意以下几点：1. 安全第一。

在进行故障排查和修复时，应注意个人安全和设备安全。

必要时可以断开电源或采取其他安全措施。

2. 系统维护。

定期对低压配电系统进行巡检和维护，及时发现并修复潜在故障，可以减少故障发生的可能性。

3. 故障记录。

对每一次故障进行详细记录，包括故障原因、处理方法和修复结果等。

这样可以为后续的故障处理提供参考。

4. 人员培训。

对从事低压配电系统运维工作的人员进行培训，提高其对故障处理的能力和技术水平。

总之，低压配电系统的故障处理是保证系统正常运行的关键环节。

通过合理的排查、定位和修复方法，可以及时解决故障，提高系统的可靠性和稳定性。

同时，加强系统维护和人员培训也是预防故障发生的重要措施。

低压配电故障原因及防范措施分析就电力系统构造而言，配电设备与线路处于整个运输流程的末端，与用户端直接相关联。

低压配电系统具有点多、线长、面广等特点，由于配电线路走径复杂、设备质量参差不齐、受环境气候影响大、供用电状况复杂等，都会直接或间接影响到配电线路的运行平安及正常运输，可见低压配电故障原因的复杂性。

此外，配电线路走径易受外在原因影响，包括地理、气候等因素。

1.1 低压配电体系的漏电现象当前，在我国的低压配电体系中，漏电在电气故障中比较常见，多是由于配电线路或支架过于陈旧或绝缘性能缺乏所致，使导线与导线之间、导线与地面之间时常发生电流泄露的情况。

漏电是引发电气火灾的重要源头，漏电不仅会产生大量热量，而且会引起电火花，因此对这一问题要引起重视，以免造成不必要的损失。

还有一种漏电情况在一定范围内是允许的，如低压配电系统与线路正常运行过程中，由于电气线路与用电装置绝缘层的因素，使得线路与线路间、线路与大地间会存在一定的漏电现象，但这种漏电量可忽略不计，一般不会损伤线路的绝缘性能，也不至于产生电火花，属于电力的正常损耗。

1.2 低压配电体系电气线路的短路故障短路也是低压配电线路常见的故障之一，导致短路故障发生的原因很多，常见原因主要有以下六个方面：(1)过于陈旧的低压线路设备，为电力系统运行埋下隐患，尤其是在时节更替阶段，线路跳闸等故障发生得更为频繁;(2)雷击使得低压线路故障频发。

当在较为空旷的区域进展低压线路设置时，极易引发雷击，雷击易导致线路接地故障，加之避雷线及变压器避雷器尚未来得及安装，从而引发配电线路短路故障频发;(3)零值、低值的绝缘子状况也是引发故障的重要因素。

由于配电的绝缘子较难打压，零值与低值的绝缘子往往会长时间持续工作，而耗损的绝缘子又得不到及时更换，加之绝缘子质量把关不严，从而引发不少平安事故的出现;(4)低压型配电线路的交跨间隔设置不合理。

偏大档距电压线路弧垂，一旦遇到大风天气，那么易出现混线且短路等故障;(5)通常当配变台出现局部问题的时候，就会引起线路焚毁、跌落、烧毁配变等故障;(6)导线断线引发故障。
