DWL-48连续走行捣固稳定车的故障分析和处理DWL-48连续走行捣固稳定车的故障分析和处理柳昕摘要：在线路运行过程中，DWL-48连续走行捣固稳定车具有重要的作用，可以实施多方面的控制，比如计算机程序、风路、机械、液压及电气等，具有机械化维修的功能，有利于线路的稳定作业。
本文主要分析了DWL-48连续走行捣固稳定车的典型故障类型，通过对故障原因的查找，提出相应的养护保养方法，作为施工质量与安全的保障。
关键词：DWL-48连续走行捣固稳定车；故障处理；电气系统；液压系统对于DWL-48连续走行捣固稳定车而言，具有六大系统：液压系统、风路系统、工作装置系统、高速行走系统、电气系统及发动系统，整个车一共配置了四台发动机，分为生活发动机、应急发动机和水冷发动机，当发动机出现故障时，应急起复作业是应急发动机的主要职责，提供生活用电和空调用电是生活发动机的主要职责；电气系统大致分为辅助控制系统、作业控制系统、程序控制系统；液压系统包括静液压走形系统、捣鼓液压系统、主液压系统、起拨道液压系统及卫星小车液压系统；风路系统包括制动风路和作业风路；工作装置包括稳定系统、捣固系统、拨道系统及起道系统；高速走行系统包括车轴齿轮箱、分动箱及ZF变速箱。
一、液压系统故障分析及处理方法（1）故障表现：主发动机出现无法启机和突然停机现象，开启故障应急预案，将应急发动机开启，试图进行应急起复作业，主发动机还是无法恢复正常作业，系统压力只有10bar；（2）故障分析：在捣稳车生产和设计过程中，安全系数都比较高，对于主发动机故障中的收车情况考虑的不够周到。
正常情况下，主发动机的压力来自于三联泵，系统压力可以达到150bar，当发动机出现故障时，可以启动应急发动机，使应急液压油泵发生工作，不断供油给主系统，进而提供动力源。
此外，也设置了相应的安全预防系统于电气系统的故障中，在失电的情形下，可以人工启动按压阀，完成收车操作。
由于系统的结构比较特殊，可以使用人工对三通阀进行控制，在必要的情形下，转换开口阀，使压力油进入起道油缸中，进而提升起拨道装置。
第四节 DWL-48型三枕连续式捣固稳定车一、车辆基本参数1.DWL-48型三枕连续式捣固稳定车运行线路最小曲线半径为180m。
2.DWL-48型三枕连续式捣固稳定车作业线路最小曲线半径为250m。
3.DWL-48型三枕连续式捣固稳定车最大允许联挂速度为120km/h。
4.DWL-48型三枕连续式捣固稳定车最大允许自走行速度为100km/h。
5.DWL-48型三枕连续式捣固稳定车长度约33990 mm。
6.DWL-48型三枕连续式捣固稳定车高度4130 mm。
7.DWL-48型三枕连续式捣固稳定车宽度3180 mm。
8.DWL-48型三枕连续式捣固稳定车车辆总重（空载）约 122000 kg。
9.DWL-48型三枕连续式捣固稳定车最大起道力为250kN。
10.DWL-48型三枕连续式捣固稳定车最大起道量为150mm。
11.DWL-48型三枕连续式捣固稳定车最大拨道力为150kN。
12.DWL-48型三枕连续式捣固稳定车最大拨道量为±150mm。
13.DWL-48型三枕连续式捣固稳定车稳定装置作业速度为0－3km/h。
14.DWL-48型三枕连续式捣固稳定车稳定装置频率为0－45Hz。
15.DWL-48型三枕连续式捣固稳定车稳定装置垂直预加载力，大约每边 40－100bar。
16.DWL-48型三枕连续式捣固稳定车稳定装置钢轨夹持系统每边有4个油缸，系统压力为100bar。
17.DWL-48型三枕连续式捣固稳定车稳定装置每边有2 个油缸，预加载力最大 50bar。
18.DWL-48型三枕连续式捣固稳定车枕端夯实装置的振动频率为30—32Hz。
二、发动机系统1.DWL-48型三枕连续式捣固稳定车主发动机机油的型号为壳牌柴机油 10W-40，大约加注47L油。
2.DWL-48型三枕连续式捣固稳定车辅助发动机机油的型号为壳牌柴机油 10W-40，大约加注21L油。
3.DWL-48型三枕连续式捣固稳定车发电机组发动机机油的型号壳牌柴机油 10W-40，大约加注21L油。

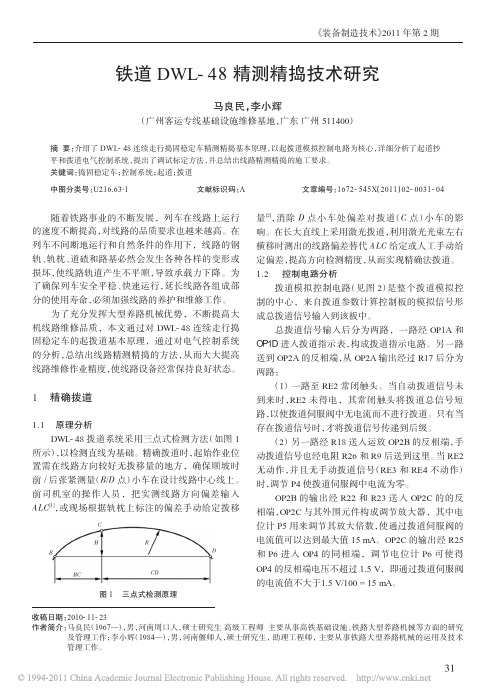

随着铁路事业的不断发展，列车在线路上运行的速度不断提高，对线路的品质要求也越来越高。
在列车不间断地运行和自然条件的作用下，线路的钢轨、轨枕、道碴和路基必然会发生各种各样的变形或损坏，使线路轨道产生不平顺，导致承载力下降。
为了确保列车安全平稳、快速运行，延长线路各组成部分的使用寿命，必须加强线路的养护和维修工作。
为了充分发挥大型养路机械优势，不断提高大机线路维修品质，本文通过对DWL-48连续走行捣固稳定车的起拨道基本原理，通过对电气控制系统的分析，总结出线路精测精捣的方法，从而大大提高线路维修作业精度，使线路设备经常保持良好状态。
1精确拨道1.1原理分析DWL-48拨道系统采用三点式检测方法（如图1所示），以检测直线为基础。
精确拨道时，起始作业位置需在线路方向较好无拨移量的地方，确保顺坡时前/后张紧测量（B /D 点）小车在设计线路中心线上。
前司机室的操作人员，把实测线路方向偏差输入ALC [1]，或现场根据轨枕上标注的偏差手动给定拨移量[2]，消除D 点小车处偏差对拨道（C 点）小车的影响。
在长大直线上采用激光拨道，利用激光光束左右横移时测出的线路偏差替代ALC 给定或人工手动给定偏差，提高方向检测精度，从而实现精确法拨道。
1.2控制电路分析拨道模拟控制电路（见图2）是整个拨道模拟控制的中心，来自拨道参数计算控制板的模拟信号形成总拨道信号输入到该板中。
总拨道信号输入后分为两路，一路经OP1A 和OP1D 进入拨道指示表，构成拨道指示电路。
另一路送到OP2A 的反相端，从OP2A 输出经过R17后分为两路：（1）一路至RE2常闭触头。
当自动拨道信号未到来时，RE2未得电，其常闭触头将拨道总信号短路，以使拨道伺服阀中无电流而不进行拨道。
只有当存在拨道信号时，才将拨道信号传递到后级。
（2）另一路经R18送入运放OP2B 的反相端，手动拨道信号也经电阻R26和R9后送到这里。
当RE2无动作，并且无手动拨道信号（RE3和RE4不动作）时，调节P4使拨道伺服阀中电流为零。

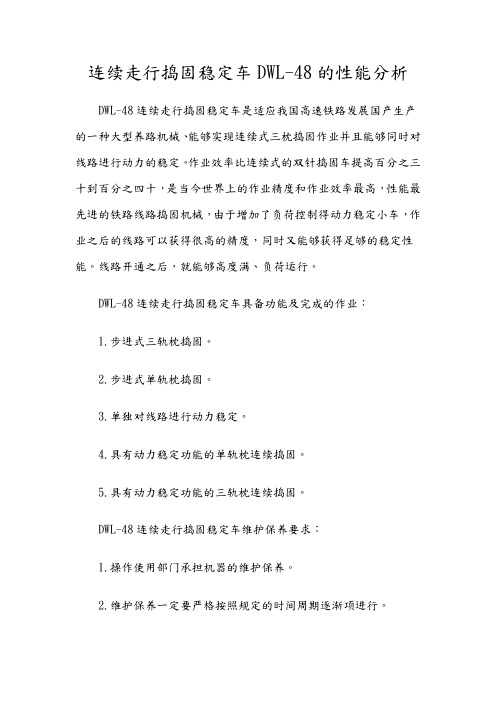

连续走行捣固稳定车DWL-48的性能分析DWL-48连续走行捣固稳定车是适应我国高速铁路发展国产生产的一种大型养路机械、能够实现连续式三枕捣固作业并且能够同时对线路进行动力的稳定。
作业效率比连续式的双针捣固车提高百分之三十到百分之四十，是当今世界上的作业精度和作业效率最高，性能最先进的铁路线路捣固机械，由于增加了负荷控制得动力稳定小车，作业之后的线路可以获得很高的精度，同时又能够获得足够的稳定性能。
线路开通之后，就能够高度满、负荷运行。
DWL-48连续走行捣固稳定车具备功能及完成的作业：1.步进式三轨枕捣固。
2.步进式单轨枕捣固。
3.单独对线路进行动力稳定。
4.具有动力稳定功能的单轨枕连续捣固。
5.具有动力稳定功能的三轨枕连续捣固。
DWL-48连续走行捣固稳定车维护保养要求：1.操作使用部门承担机器的维护保养。
2.维护保养一定要严格按照规定的时间周期逐渐项进行。
3.维护保养项目包括机器所有部分，但不得影响行车安全。
4.专业并且良好的维护保养将延长机器的使用寿命和保证机器的性能精度。
5.在机器使用寿命周期中，应该根据现行维护保养规程进行定期维护保养。
相关产品：铁路轨道配件：道夹板，绝缘道夹板，绝缘鱼尾板，轨距尺，齿条式起道机，手动弯道器，手摇起道机，呆口扳手，翻轨器，道钉锤，撬棍，抬轨钳，耙镐，四齿耙，检车锤，道岔钩锁器，丁字扳手，铁路方尺，支距尺，轨温计，测量正矢盒，立式扳道器，液压弯道机，焊接式压轨器，轨距拉杆，弹条，手动扳道器，矿车复轨器，钢轨铁鞋，防爬器，火车闸瓦，钢轨磨耗测量仪，SX—IB型数显铁路轨距尺，需要请致双兴铁路机械一五六四零六五四四五八。
铁路设备：钢轨钻孔机，钢轨打磨机，钢轨切割机，直轨器，起道器，铁路螺栓扳手，捣固机，轨缝调整器，钢轨方枕器等其它铁路设备。
【大机经验】DWL-48连续走行捣固稳定车车钩上翘、低头故障的分析处理摘要本文针对DWL-48连续走行捣固稳定车频繁出现车钩上翘、低头故障，结合现场使用情况进行了原因分析，提出改造方案和具体操作步骤，最终解决了该故障，对现场处理类似故障具有一定的借鉴作用。
关键词DWL-48连续走行捣固稳定车；车钩；上翘；低头；故障；原因分析1 问题提出DWL-48连续走行捣固稳定车（图1所示）是2009年我段配备的新一代大型养路机械，综合了起拨道抄平捣固作业和线路稳定作业两种功能，其作业效率比连续走行双枕捣固车（D09-32型连续走行捣固车）提高30%～40%，是当今世界上作业精度和作业效率最高、性能最先进的铁路线路捣固机械。
由于增加了复合控制的动力稳定小车，作业后的线路既可获得很高的精度，又能获得足够的稳定性能。
目前我段共配备了19台DWL-48连续走行捣固稳定车，综合了近几年对该车使用、保养和检修工作的总结，该车型在使用过程中容易出现车钩上翘或低头现象，每年在经过冬季设备检修调整好车钩相关参数后，在参加实际施工生产过程中50%设备会出现车钩上翘或低头设备故障，需要专业技术人员前往现场检查处理，给施工生产造成影响。
DWL-48连续走行捣固稳定车在年修工作中，对其前后车钩高度进行调整，要求车钩中心线距离为（880±10）mm，同车前、后车钩中心线高度差不得大于10 mm，相互连挂的两个车钩中心线高度差不得大于75 mm，否则，车辆在连挂运行时容易脱钩。
经过调整，车辆在一年的现场施工生产应用过程中，频繁出现车钩缓冲器上、下移动后不能够自动回位，出现车钩上翘、低头现象（如图2、图3所示），车钩中心线出现高低错位现象，影响车辆连挂运行安全。
2 车钩上翘、低头故障分析2.1 车钩缓冲装置构造说明车钩缓冲装置简称钩缓装置，是用来连接车辆并使之彼此保持一定距离，同时传递、缓和车辆在运行中或调车时产生的纵向力和冲击力。
DWL—48捣固车捣固装置控制系统调试探讨与典型故障分析摘要】阐述了DWL48捣固装置中出现的典型故障，分析了DWL-48与08-32和09-32捣固系统的区别，提出了在铁路现场维修中应急故障的排除和大机维修调试中的方法。
【关键词】捣固装置；反馈系统；电阻开关；电位计；传感器0.引言在捣固系列车型中，08-32、09-32是两片捣固装置，捣固装置的调试和故障处理都较简单，08-475和DWL-48捣固装置是四片，它们的调试和故障处理相对困难，尤其是DWL-48车捣固装置控制系统，但它们的故障情况和部分调试原理具有共同性。
现只对DWL-48捣固车捣固装置控制系统的调试和故障处理进行分析和探讨。
1.DWL-48捣固车与其它系列捣固车捣固装置控制系统的对比分析1.1 DWL-48捣固车与其它捣固车捣固装置控制系统的相同点在研究捣固车捣固装置控制系统的原理图时，对比几种系列捣固车，发现它们都是闭环控制系统，闭环控制系统外围连接深度传感器、深度给定电位器等一些电液元件和程控信号。
利用几种运算放大器电路，将模拟量经过放大、比较来控制三极管的开放和截止，从而达到控制通过比例阀的电流从零到预置电流直至饱和，又从饱和到预置电流直至三极管完全截止电流为零，捣固装置控制系统即完成了一个反馈控制循环。
为了解决捣固装置的缓冲效果，所有捣固车控制系统运用了运算放大器的积分电路，使捣固装置在一个控制循环过程中工作平稳可靠，达到了缓冲冲击的效果。
09和08-475捣固车还增加了震荡电路，进一步完善了捣固装置控制系统。
震荡电路设计频率和捣固装置的震动频率一致，使捣固装置的工作更加平稳和协调。
1.2 DWL-48捣固车与其它捣固车捣固装置控制系统的不同点DWL-48捣固车是目前我国引进的最先进的捣固车，其控制系统自然有它的特别之处。
引用了电阻开关代替增益开关，一方面能准确的控制捣固装置的下降速度，另一方面更利于操作者对作业速度和卫星小车加速的匹配进行控制。
DWL—48连续走行捣固稳定车的故障分析和处理文章主要针对DWL-48连续捣固稳定车几个典型的故障类型进行分析，查找问题以此对设备的使用保养提供帮助，同时能确保施工的质量和安全正点。
标签：DWL-48捣固车；液压系统；电气系统；故障处理DWL-48连续捣固稳定车集电气、液压、机械、风路、计算机程序控制于一身。
其主要作用是对线路进行机械化维修作业，能同时对线路进行起道拨道捣固稳定作业。
该车可以分为6大系统：发动机系统、电气系统、高速走行系统、工作装置系统、风路系统、液压系统。
整车配置四台发动机，两台道依茨水冷发动机BFM81015和BF M61013，一台6.8kw应急发动机、一台生活发动机。
1015发动机提供整车的动力包括液压系统、风路系统、电气系统和高速走行系统动力，1013发动机提供稳定作业的动力和高速走行时的辅助动力。
应急发动机负责在主发动机故障时进行应急起复作业。
生活发动机提供空调和生活用电。
电气系统分为程序控制系统、作业控制系统、辅助控制系统。
工作装置系统分为起道系统、拨道系统、捣固系统、稳定系统。
风路系统分为作业风路、制动风路。
液压系统分为主液压系统、卫星小车液压系统、捣固液压系统、起拨道液压系统、稳定液压系统、静液压走行系统。
高速走行系统由ZF变速箱和分动箱、车轴齿轮箱构成。
1 液压系统故障故障现象：主发动机突然停机且无法起机，启动主发动机故障应急预案，启动应急发电机进行应急起复收车。
但是启动应急发动机后观察主系统压力只有10bar，无法进行正常的收车作业。
故障分析：捣稳车设计和生产有着较高的安全系数，其充分考虑到了当主发动机故障情况下的收车需要。
正常情况下主系统压力由1015发动机通过泵齿轮箱带动两个三联泵产生150bar的压力，当发动机故障后通过应急发电机带动的应急液压油泵向主系统出供油提供动力源。
同时对电气系统的故障也做了安全预防措施，当整车失电情况下也可以人工按压液压阀进行收车，對起拨道装置的起道油缸由于结构的特殊采用人工控制三通阀当需要的时候转换阀的开口使压力油送至起道油缸的小腔控制起拨道装置提升。
DWL-48k捣固车维修手册（试行版）目录DWL-48K捣固车维修手册（试行版） (1)一、总则 (1)1目的和范围 (1)2修程修制 (1)3基本要求 (2)4安全要求 (4)5消防 (6)6免责声明 (10)二、三级修 (11)1电气系统 (11)2液压系统 (14)3空气制动系统 (17)4基础制动 (19)5手制动 (21)6气动系统 (21)7动力传动系统： (23)8走行系统 (25)9测量系统 (28)10工作装置 (32)11车钩缓冲装置 (37)12空调系统 (37)13发电机组 (38)14车体结构 (39)15整车检验与试验 (40)三、四级修 (43)1架修 (43)2柴油机 (52)3制动及气动系统 (52)4电气系统 (54)5分动箱、减速箱 (54)6捣固装置 (54)7起拨道装置 (54)8稳定装置 (55)9液力机械变速箱 (55)10整车检验与实验 (55)六、五级修 (61)1修理周期 (61)2修理方式 (61)3修理技术原则 (61)4修理内容 (62)5检修的技术要求 (86)6整车性能的检验评定 (114)四、附则 (117)1可视化图例 (117)2作业储备料的原始充注 (118)3DWL-48K捣固车应急预案 (122)4必要的检修方法及标准 (126)5整车参数表 (143)6紧固件拧紧力矩表 (147)7重点零件配件清单 (1)8限度表 (1)一、总则1目的和范围1.1目的为了规范DWL-48k的维修保养工作，保证DWL-48k捣固车的整机状态、运行及作业安全、作业质量、生产效率，降低运用成本，特制定DWL-48k捣固车维修手册和保养手册。
1.2范围本手册包含DWL-48k捣固车一级到五级修程修制的主要内容和要求。
是DWL-48k捣固车全生命周期的维修指南。
其中，一级修至三级修由运用单位组织实施。
四级修由运用单位根据设备状态监测情况实施或送取得认证资质的单位实施。

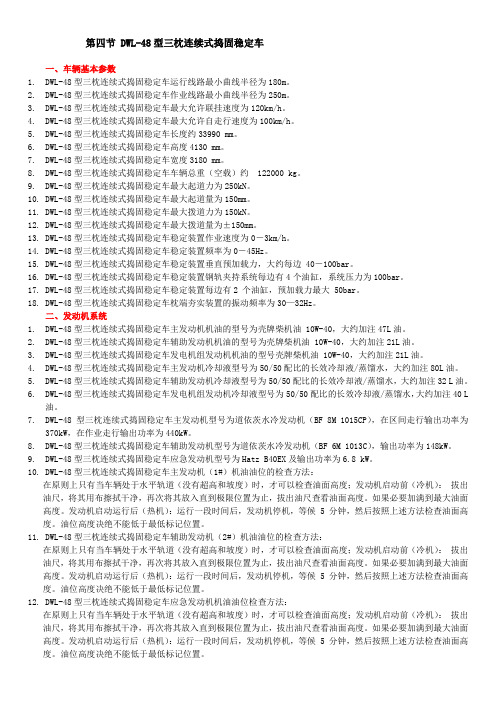

第四节 DWL-48型三枕连续式捣固稳定车一、车辆基本参数1.DWL-48型三枕连续式捣固稳定车运行线路最小曲线半径为180m。
2.DWL-48型三枕连续式捣固稳定车作业线路最小曲线半径为250m。
3.DWL-48型三枕连续式捣固稳定车最大允许联挂速度为120km/h。
4.DWL-48型三枕连续式捣固稳定车最大允许自走行速度为100km/h。
5.DWL-48型三枕连续式捣固稳定车长度约33990 mm。
6.DWL-48型三枕连续式捣固稳定车高度4130 mm。
7.DWL-48型三枕连续式捣固稳定车宽度3180 mm。
8.DWL-48型三枕连续式捣固稳定车车辆总重（空载）约 122000 kg。
9.DWL-48型三枕连续式捣固稳定车最大起道力为250kN。
10.DWL-48型三枕连续式捣固稳定车最大起道量为150mm。
11.DWL-48型三枕连续式捣固稳定车最大拨道力为150kN。
12.DWL-48型三枕连续式捣固稳定车最大拨道量为±150mm。
13.DWL-48型三枕连续式捣固稳定车稳定装置作业速度为0－3km/h。
14.DWL-48型三枕连续式捣固稳定车稳定装置频率为0－45Hz。
15.DWL-48型三枕连续式捣固稳定车稳定装置垂直预加载力，大约每边 40－100bar。
16.DWL-48型三枕连续式捣固稳定车稳定装置钢轨夹持系统每边有4个油缸，系统压力为100bar。
17.DWL-48型三枕连续式捣固稳定车稳定装置每边有2 个油缸，预加载力最大 50bar。
18.DWL-48型三枕连续式捣固稳定车枕端夯实装置的振动频率为30—32Hz。
二、发动机系统1.DWL-48型三枕连续式捣固稳定车主发动机机油的型号为壳牌柴机油 10W-40，大约加注47L油。
2.DWL-48型三枕连续式捣固稳定车辅助发动机机油的型号为壳牌柴机油 10W-40，大约加注21L油。
3.DWL-48型三枕连续式捣固稳定车发电机组发动机机油的型号壳牌柴机油 10W-40，大约加注21L油。
4.DWL-48型三枕连续式捣固稳定车主发动机冷却液型号为50/50配比的长效冷却液/蒸馏水，大约加注80L油。
5.DWL-48型三枕连续式捣固稳定车辅助发动机冷却液型号为50/50配比的长效冷却液/蒸馏水，大约加注32 L油。
6.DWL-48型三枕连续式捣固稳定车发电机组发动机冷却液型号为50/50配比的长效冷却液/蒸馏水，大约加注40 L油。
7.DWL-48型三枕连续式捣固稳定车主发动机型号为道依茨水冷发动机（BF 8M 1015CP），在区间走行输出功率为370kW，在作业走行输出功率为440kW。
8.DWL-48型三枕连续式捣固稳定车辅助发动机型号为道依茨水冷发动机（BF 6M 1013C），输出功率为148kW。
9.DWL-48型三枕连续式捣固稳定车应急发动机型号为Hatz B40EX及输出功率为6.8 kW。
10.DWL-48型三枕连续式捣固稳定车主发动机（1#）机油油位的检查方法：在原则上只有当车辆处于水平轨道（没有超高和坡度）时，才可以检查油面高度；发动机启动前（冷机）：拔出油尺，将其用布擦拭干净，再次将其放入直到极限位置为止，拔出油尺查看油面高度。
如果必要加满到最大油面高度。
发动机启动运行后（热机）：运行一段时间后，发动机停机，等候 5 分钟，然后按照上述方法检查油面高度。
油位高度决绝不能低于最低标记位置。
11.DWL-48型三枕连续式捣固稳定车辅助发动机（2#）机油油位的检查方法：在原则上只有当车辆处于水平轨道（没有超高和坡度）时，才可以检查油面高度；发动机启动前（冷机）：拔出油尺，将其用布擦拭干净，再次将其放入直到极限位置为止，拔出油尺查看油面高度。
如果必要加满到最大油面高度。
发动机启动运行后（热机）：运行一段时间后，发动机停机，等候 5 分钟，然后按照上述方法检查油面高度。
油位高度决绝不能低于最低标记位置。
12.DWL-48型三枕连续式捣固稳定车应急发动机机油油位检查方法：在原则上只有当车辆处于水平轨道（没有超高和坡度）时，才可以检查油面高度；发动机启动前（冷机）：拔出油尺，将其用布擦拭干净，再次将其放入直到极限位置为止，拔出油尺查看油面高度。
如果必要加满到最大油面高度。
发动机启动运行后（热机）：运行一段时间后，发动机停机，等候 5 分钟，然后按照上述方法检查油面高度。
油位高度决绝不能低于最低标记位置。
13.DWL-48型三枕连续式捣固稳定车主发动机（1#）冷却液液位高度的检查方法：应定期检查冷却液液面高度，如果必要则加注;旋开散热器盖以降低压力;保证充足的防冻剂剂量;出厂时加满的冷却液大概是 40 升， 50/50 蒸馏水/防冻剂（-25℃）;发动机冷却液指示发光二极管：安装在司机操作台上。
14.DWL-48型三枕连续式捣固稳定车辅助发动机（2#）冷却液液位高度的检查方法：应定期检查冷却液液面高度，如果必要则加注;旋开散热器盖以降低压力;保证充足的防冻剂剂量;出厂时加满的冷却液大概是 40 升， 50/50 蒸馏水/防冻剂（-25℃）;发动机冷却液指示发光二极管：安装在司机操作台上。
15.DWL-48型三枕连续式捣固稳定车V型带张紧力检查方法：检查V型带损坏情况，必要时更换V型带；新V型带应作业15分钟之后，进行检查；通过手指测试检查V型带张紧力：最大下压深度是15mm，或者使用 V-带张力测量装置测量。
16. DWL-48型三枕连续式捣固稳定车电瓶维护内容：为了延长电瓶使用寿命，用户应仔细阅读有关使用说明书。
保持电瓶表面清洁、干燥;定期检查电瓶酸液液位。
如有必要加注蒸馏水;保持电池电量的表面清洗并且弄干;定期检查酸级别, 如果必要,与蒸馏的水填满;通常不得加入酸液，如果电瓶主液漏失，应该检查电压，不要使用任何所谓的电瓶液添加剂;如果酸液的密度在1.21 4以下， (或 1 .18 kg/l~1.23 kg/l), 需要补充。
酸度在1.21 kg/l时可以避免电瓶在-15℃下不会结冰。
（1.28 kg/l 能保证-70℃下不会结冰）。
三、ZF系统1.DWL-48型三枕连续式捣固稳定车的电气控制系统对液力机械变速箱进行换档控制和安全保护，具有以下控制保护功能：（1）档位选择器选择某档位时，通过控制电路使相应的电磁阀通电，实现换档操纵。
（2）根据涡轮转速自动地控制闭锁电磁阀的动作，实现液力变矩器闭锁离合器的闭锁和分离。
（3）运行中捣固车进行制动时，制动风压达到0.25MPa时，自动切断电磁阀控制电路，使换档液压离合器分离。
因此，变速箱在任一档工作都无需退到空档位就可以对车辆进行制动，简化了操纵过程。
（4）液力变矩器的液压系统油压和油温过高以及滤清器堵塞报警时，自动切断电磁阀的控制电路，使变速箱脱离传动。
（5）液压走行油马达的驱动离合器未松开，及其它保护装置未到正确保护位置时，控制电路不通，使变速箱不能换档。
（6）车速在零位时，才能进行换向操纵。
（7）用钥匙开关使其中一个档位选择器工作。
（8）涡轮转速下降到1400r/min以下时，才能换入低档位。
2.DWL-48型三枕连续式捣固稳定车液力变矩器在工作中，工作油液温度应保持在80－110℃，短时间内允许达到120℃。
3.DWL-48型三枕连续式捣固稳定车液力变矩器在工作中，工作油液压力应保持在12－14bar之间。
4.DWL-48型三枕连续式捣固稳定车ZF齿轮箱油位检查方法：5.原则上只有当车辆处于水平轨道（没有超高和坡度）时，才可以检查油面高度；检查时，发动机怠速转速大约为1000 RPM；逆时针松开油尺螺钉，拔出油尺，将其用布擦拭干净，再次将其放入直到极限位置为止，拔出油尺查看油面高度。
（至少检查两次）。
最佳油位位于油尺刻线中位，油位以油温80℃时为准。
注意：6.ZF油温低于40℃将提示为“油温过低”。
只能作为启动机器的最低温度值。
ZF油温高于80℃将提示为“油温已热”。
运行过程中不得超过此值。
四、动力传动及走行系统：1.DWL-48型三枕连续式捣固稳定车ZF变速箱油型号为壳牌柴机油15W-40，大约加注66L油。
2.DWL-48型三枕连续式捣固稳定车动力稳定装置齿轮箱（2组）油型号为壳牌柴机油 15W-40，大约加注4.5 L油。
3.DWL-48型三枕连续式捣固稳定车泵驱动齿轮箱油型号为壳牌柴机油 15W-40，大约加注多少16 L油。
4.DWL-48型三枕连续式捣固稳定车1轴齿轮箱油型号为壳牌施倍力齿轮油 G80W90，大约加注13L油。
5.DWL-48型三枕连续式捣固稳定车2轴齿轮箱油型号为壳牌施倍力齿轮油 G80W90，大约加注12.5L油。
6.DWL-48型三枕连续式捣固稳定车3轴齿轮箱（工作小车）油型号壳牌施倍力齿轮油 G80W90，大约加注5.5L油。
7.DWL-48型三枕连续式捣固稳定车4轴齿轮箱油型号为壳牌施倍力齿轮油 G80W90，大约加注5.5L油。
8.DWL-48型三枕连续式捣固稳定车6轴齿轮箱油型号为壳牌施倍力齿轮油G80W90，大约加注13L油。
9.DWL-48型三枕连续式捣固稳定车分动箱油型号为壳牌施倍力齿轮油 G80W90，大约加注13 L油。
10.DWL-48型三枕连续式捣固稳定车油马达摆线减速箱油型号为壳牌施倍力齿轮油 G80W90，大约加注0.75 L油。
11.DWL-48型三枕连续式捣固稳定车前转向架过桥轴箱油型号为壳牌施倍力齿轮油 G80W90，大约加注0.35 L油。
12.DWL-48型三枕连续式捣固稳定车高速走行靠1轴2轴（转向架Ⅰ上两轴）和转向架Ⅲ上的一根轴驱动。
13.DWL-48型三枕连续式捣固稳定车作业走行靠1轴2轴（转向架Ⅰ上两轴）、3轴4轴（转向架Ⅱ上两轴）和转向架Ⅲ上的一根轴驱动。
14.DWL-48型三枕连续式捣固稳定车液压马达摆线减速箱油位检查方法：工作小车 3轴和4轴最佳油位应处于油位指示油窗中位。
15.DWL-48型三枕连续式捣固稳定车过桥轴箱油位检查方法：检查油位，必要时添加润滑油。
旋开侧边的螺堵看是否有油流出，无油流出时，需要添加。
16.DWL-48型三枕连续式捣固稳定车泵驱动齿轮箱油位检查方法：最佳油位应处于油位油标中位。
17.DWL-48型三枕连续式捣固稳定车区间高速走行驱动路线：高速走行采用液力—机械驱动与静液压驱动匹配1发----泵驱动齿轮箱---- ZF---分动箱--ⅠⅡ轴齿轮箱2发---走行泵---走行马达----Ⅵ轴齿轮箱运行方式：可以前、后司机室操作，双向运行。
18.DWL-48型三枕连续式捣固稳定车作业走行驱动路线：作业走行采用静液压驱动走行泵---分动箱----ⅠⅡ轴齿轮箱1发--泵驱动齿轮箱---变量走行泵----走行泵----Ⅵ轴齿轮箱操作方式：由作业司机半自动控制车辆运行。
