消防管道工程工程量清单项目划分

1、管道安装按设计管道中心长度，以“m”为计量单位，不扣除阀门、管件及各种组件所占长度。

2、镀锌钢管法兰连接项目管件是按成品，弯头两端是按接短管焊法兰考虑的，估价表中包括直管、管件、法兰等全部安装工作内容，但管件、法兰及螺栓的主材数量应按设计规定另行计算。

4、喷头安装按有吊顶、无吊顶分别以“个”为计量单位。

5、报警装置安装按成套产品以“组”为计量单位。

其他报警装置合用于雨淋、干湿两用及预作用报警装置,其安装执行湿式报警装置安装项目，其人工乘以系数1.2，其余不变。

6、温感式水幕装置安装，按不同型号和规格以“组”为计量单位。

但给水三通至喷头、阀门间管道的主材数量按设计管道中心长度另加损耗计算，喷头数量按设计数量另加损耗计算7、水流指示器、减压孔板安装、按不同规格均以“个”为计量单位。

8、末端试水装置按不同规格均以“组”为计量单位。

9、集热板制作安装均以“个”为计量单位。

10、室内消火栓安装，区分单栓和双栓以“套”为计量单位，所带消防按钮的安装另行计算。

11、室内消火栓组合卷盘安装，执行室内消火栓安装项目乘以系数1.2。

12、室外消火栓安装, 区分不同规格、工作压力和覆土深度以“套”为计量单位。

13、消防水泵接合器安装, 区分不同安装方式和规格以“套”为计量单位。

如设计要求用短管时，其本身价值可另行计算，其余不变。

14、隔膜式气压水罐安装,区分不同规格以“台”为计量单位。

出入口法兰和螺栓按设计规定另行计算。

地脚螺栓是按设备带有考虑的，估价表中包括指导二次灌浆用工，但二次灌浆费用应按相应项目另行计算。

15、管道支吊架已综合支架、吊架及防晃支架的制作安装，均以“k g”为计量单位。

1、各种管道安装按设计管道中心长度，以“m”为计量单位，不扣除阀门、管件及各种组件所占长度，主材数量应按估价表用量计算。

2、钢制管件罗纹连接均按不同规格以“个”为计量单位。

3、无缝钢管罗纹连接不包括钢制管件连接内容，其工程量应按设计用量执行钢制管件连接项目。

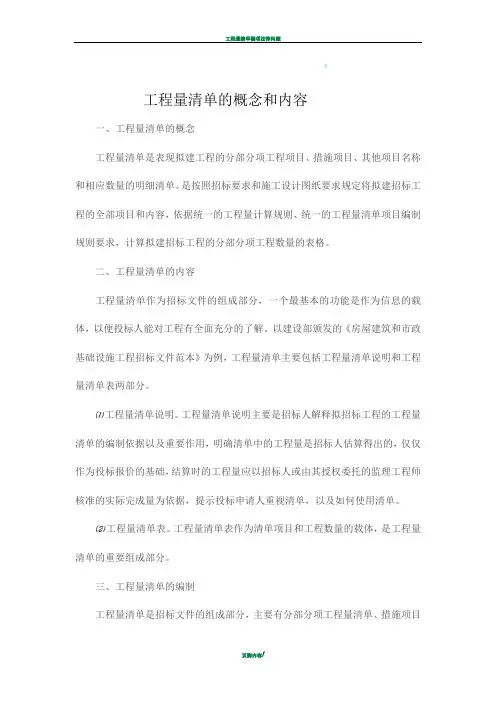

工程量清单的概念和内容一、工程量清单的概念工程量清单是表现拟建工程的分部分项工程项目、措施项目、其他项目名称和相应数量的明细清单。

是按照招标要求和施工设计图纸要求规定将拟建招标工程的全部项目和内容，依据统一的工程量计算规则、统一的工程量清单项目编制规则要求，计算拟建招标工程的分部分项工程数量的表格。

二、工程量清单的内容工程量清单作为招标文件的组成部分，一个最基本的功能是作为信息的载体，以便投标人能对工程有全面充分的了解.以建设部颁发的《房屋建筑和市政基础设施工程招标文件范本》为例，工程量清单主要包括工程量清单说明和工程量清单表两部分.（1)工程量清单说明。

工程量清单说明主要是招标人解释拟招标工程的工程量清单的编制依据以及重要作用,明确清单中的工程量是招标人估算得出的，仅仅作为投标报价的基础,结算时的工程量应以招标人或由其授权委托的监理工程师核准的实际完成量为依据，提示投标申请人重视清单，以及如何使用清单.(2）工程量清单表。

工程量清单表作为清单项目和工程数量的载体，是工程量清单的重要组成部分。

三、工程量清单的编制工程量清单是招标文件的组成部分，主要有分部分项工程量清单、措施项目清单和其他项目清单等组成，是编制标底和投标报价的依据，是签订工程合同、调整工程量和办理竣工结算的基础.工程量清单由有编制招标文件能力的招标入或受其委托具有相应资质的工程造价咨询机构、招标代理机构依据有关计价办法、招标文件的有关要求、设计文件和施工现场实际情况进行编制。

(一)工程量计算的项目设置工程量清单的项目设置规则是为了统一工程量清单项目名称、项目编号、计量单位和工程量计算而制定的,是编制工程量清单的依据。

在《建设工程工程量清单计价规范》中，对工程量清单项目的设置作了明确的规定.1、项目编码项目编码以五级编码设置，用十二位阿拉伯数字表示。

一、二、三、四级编码统一；第五级编码由工程量清单编制人区分具体工程的清单项目特征而分别编码.各级编码代表的含义如下:（1)第一级表示分类码（分二位)；建筑工程为01、装饰装修工程为02、安装工程为03、市政工程为04、园林绿化工程为05;(2)第二级表示章顺序码（分二位）;(3）第三级表示节顺序码(分二位）;(4)第四级表示清单项目码(分三位);(5)第五级表示具体清单项目码(分三位)。

造价工程师建设工程造价案例分析第一套真题附答案真题(安装) Ⅱ.管道和设备工程背景资料如下：1.某厂区室外消防给水管网平面图如图6.Ⅱ所示。

说明：①该图所示为某厂区室外消防给水管网平面图。

管道系统工作压力为1.0Mpa。

图中平面尺寸均以相对坐标标注，单位以m计；详图中标高以m计，其他尺寸以mm计。

②管道采用镀锌无缝钢管，管件采用碳钢成品法兰管件。

各建筑物进户管入口处设有阀门的，其阀门距离建筑物外墙皮为2m，入口处没有设阀门的，其三通或弯头距离建筑物外墙皮为4.5m；其建设工程造价案例分析规格除注明外均为DN100。

③闸阀型号为Z41T-16，止回阀型号为H41T-16，安全阀型号为A41H-16；地上式消火栓型号为SS100-1.6，地下式消火栓型号为SX100-1.6，消防水泵接合器型号为SQ150-1.6；水表型号为LXL-1.6。

消火栓、消防水泵接合器安装及水表组成敷设连接形式详见节点图1、2、3、4。

④消防给水管网安装完毕进行水压试验和水冲洗。

2.假设消防管网工程量如下：管道DN200 800m、DN150 20m、DN100 18m，室外消火栓地上8套、地下5套，消防水泵接合器3套，水表一组，闸阀Z41T-16 DN200 12个、止回阀H41T-16 DN200 2个、闸阀Z41T-16 DN100 25个。

3.消防管道工程相关部分工程量清单项目的统一编码见下表：注：编码前四位0308为《工业管道工程》，0309为《消防工程》，0310为《给排水、采暖、燃气工程》4.消防工程的相关定额见下表：注：①DN100镀锌无缝钢管的理论重量为12.7kg/m；②企业管理费、利润分别按人工费的60%、40%计。

问题：1.按照图6.Ⅱ所示内容，在答题卡上列式计算室外管道、阀门、消火栓、消防水泵接合器、水表组成安装项目的分部分项清单工程量。

2.根据背景资料2、3，以及图6.Ⅱ规定的管道安装技术要求，编列出管道、阀门、消火栓、消防水泵接合器、水表组成安装项目的分部分项工程量清单，填入答题卡表6.Ⅱ.1“分部分项工程和单价措施项目清单与计价表”中。

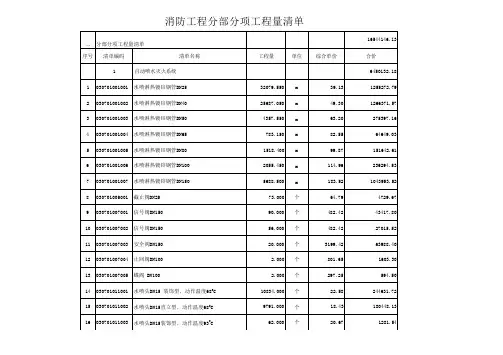

包16 030901010012 室内消火栓1.名称:室内单栓消火栓（减压稳压型）2.安装方式:明（暗）装3.型号、规格:消火栓型号SG20A65-J,安装详见15S202。

消火栓箱用钢板制作,铝合金门框,茶色镜面玻璃门。

消火栓箱设于楼梯间处的箱后设100防火板。

4.附件材质、规格:消火栓箱内设SN65室内消火栓一个.水枪一支,规格:QZ19,DN65衬胶水龙带25m.水枪充实水柱不小于10m.（双出口消防箱上述设施加倍），每个消火栓处设发送信号的按钮、指示灯一个，并设保护盖。

灭火器一组，指示灯一个。

套2617 030901013012 灭火器1.名称:灭火器箱2.形式:放置式3.规格、型号:含磷酸铵盐手提式灭火器MF/ABC5*2组2618 030901012015 消防水泵接合器1.安装部位:地上式2.型号、规格:SQS150-A型3.附件材质、规格:法兰接管及弯头安装，含DN150闸阀1个、DN150止回阀1个、DN150安全阀1个、弯管底座、标牌等附件安装；套 219 030905002016 水灭火控制装置调试 1.系统形式:消火栓系统点2620 0310******** 套管1.名称:刚性防水套管2.材质:焊接钢管3.规格:DN2504.填料材质:符合规范要求个 221 0310******** 套管1.名称:钢套管2.材质:焊接钢管个163.规格:DN1504.填料材质:符合规范要求分部小计生产车间--喷淋22 030901001034 水喷淋钢管1.安装部位:室内2.材质、规格:内外壁热镀锌无缝钢管，DN1503.连接形式:沟槽式卡箍连接4.压力试验及冲洗设计要求:满足设计及规范要求m209.9623 030901001035 水喷淋钢管1.安装部位:室内2.材质、规格:内外壁热镀锌无缝钢管，DN1003.连接形式:沟槽式卡箍连接4.压力试验及冲洗设计要求:满足设计及规范要求m20.324 030901001036 水喷淋钢管1.安装部位:室内2.材质、规格:内外壁热镀锌无缝钢管，DN803.连接形式:沟槽式卡箍连接4.压力试验及冲洗设计要求:满足设计及规范要求m 4.7525 030901001037 水喷淋钢管1.安装部位:室内2.材质、规格:内外壁热镀锌无缝钢管，DN653.连接形式:沟槽式卡箍连接4.压力试验及冲洗设计要求:满足设计及规范要求m8.1626 030901001038 水喷淋钢管1.安装部位:室内2.材质、规格:内外壁热镀锌无缝钢管，DN503.连接形式:螺纹连接4.压力试验及冲洗设计要求:满足设计及规m70427 030901001039 水喷淋钢管部位:室内2.材质、规格:内外壁热镀锌无缝钢管，DN403.连接形式:螺纹连接4.压力试验及冲洗设计要求:满足设计及规m278.1。

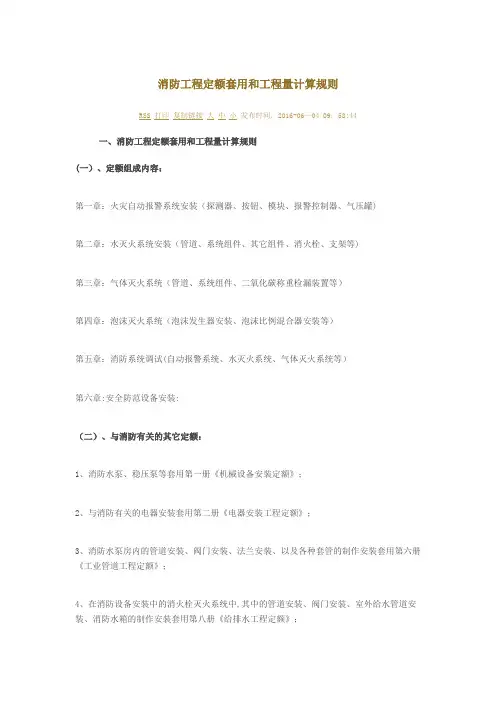

消防工程定额套用和工程量计算规则RSS 打印复制链接大中小发布时间：2016-06—04 09：58:44一、消防工程定额套用和工程量计算规则(一）、定额组成内容：第一章：火灾自动报警系统安装（探测器、按钮、模块、报警控制器、气压罐)第二章：水灭火系统安装（管道、系统组件、其它组件、消火栓、支架等)第三章：气体灭火系统（管道、系统组件、二氧化碳称重检漏装置等）第四章：泡沫灭火系统（泡沫发生器安装、泡沫比例混合器安装等）第五章：消防系统调试(自动报警系统、水灭火系统、气体灭火系统等）第六章:安全防范设备安装:（二）、与消防有关的其它定额：1、消防水泵、稳压泵等套用第一册《机械设备安装定额》；2、与消防有关的电器安装套用第二册《电器安装工程定额》；3、消防水泵房内的管道安装、阀门安装、法兰安装、以及各种套管的制作安装套用第六册《工业管道工程定额》；4、在消防设备安装中的消火栓灭火系统中,其中的管道安装、阀门安装、室外给水管道安装、消防水箱的制作安装套用第八册《给排水工程定额》；5、消防系统中各种仪器仪表安装、带电讯号的阀门、水流指示器、压力开关、驱动装置及泄漏报警开关的接线、校线等套用第十册《自动化控制仪表安装工程》相应定额；6、消防及安全防范设备安装工程中的设备及管道除锈、刷油及绝热工程套用第十一册《刷油、防腐蚀、绝热工程定额》.（三）、使用定额应注意的问题：1、消防工程的消火栓灭火系统中的管道安装工程要按照第八册定额中的一般生活给水管道中的室内管道安装工程的相应定额子目套用，不能套用第七册定额中的管道安装工程定额子目；其工程量划分的界线与第八册定额中室内外的划分界线相同。

2、消防系统中（气体灭火系统中的选择阀除外）的阀门、法兰安装工程，不管是消火栓灭火系统中的阀门、法兰,还是自动喷水灭火系统中的阀门、法兰,均要套用第八册定额中相应的阀门安装与法兰安装定额子目。

二、消防工程量计算与定额套用(一）、消火栓灭火系统:1、管道安装:管道安装工程量计算时分不同连接方式（螺纹连接、法兰连接)和不同的规格尺寸，以管子中心线长度计算，以“米”为单位计量，定额计量单位是“10米”，计算管子长度时不扣除管件、阀门和部件所占长度.价格套用第八册定额中相应的室内（室内消火栓系统）室外(室外管网）管道安装定额子目的价格。

消防施工方案编制目录
一、工程概况与目标
1.1 工程概述
工程名称工程地点工程规模与性质涉及的主要消防区域与设施1.2 工程目标
消防系统的设计与施工目标预期的消防功能与效果安全性与可靠
性要求二、施工组织与管理
2.1 施工组织机构
组织架构关键管理人员及职责2.2 管理制度与流程
质量管理体系安全管理体系进度管理体系2.3 施工队伍与人员
施工队伍资质与经验关键技术人员配置三、消防设施布置图
3.1 消防系统布置总图
消防设备布局消防管网分布3.2 消防设备详图
消防栓布置图灭火器配置图消防报警系统布置图四、施工工艺与
流程
4.1 施工方法与工艺流程
消防设备基础施工消防管网施工消防电气施工4.2 施工工艺要求施工标准与规范关键工序控制五、消防水源与管网
5.1 消防水源设计
水源类型（如：地下水、城市管网等）水源能力与容量评估5.2 管网设计与施工
管网材质与规格管网布置与连接方式六、施工质量与安全
6.1 质量控制措施
质量控制点与检测方法质量验收标准6.2 安全管理措施
施工现场安全管理人员安全防护措施应急预案与处置七、施工进度与计划
7.1 施工总体计划
阶段划分与主要节点关键线路与工期安排7.2 施工进度监控
进度监控机制进度调整与优化八、工程验收与维保
8.1 工程验收
验收标准与流程验收资料准备8.2 工程维保
维保内容与周期维保责任与措施此文档为消防施工方案编制目录，详细方案应根据具体工程情况进行详细设计与编制。

在实际施工过程中，应严格按照方案执行，确保消防系统的施工质量与安全。

工程量清单的概念和内容一、工程量清单的概念工程量清单是表现拟建工程的分部分项工程项目、措施项目、其他项目名称和相应数量的明细清单。

是按照招标要求和施工设计图纸要求规定将拟建招标工程的全部项目和内容，依据统一的工程量计算规则、统一的工程量清单项目编制规则要求，计算拟建招标工程的分部分项工程数量的表格。

二、工程量清单的内容工程量清单作为招标文件的组成部分，一个最基本的功能是作为信息的载体，以便投标人能对工程有全面充分的了解。

以建设部颁发的《房屋建筑和市政基础设施工程招标文件范本》为例，工程量清单主要包括工程量清单说明和工程量清单表两部分。

(1)工程量清单说明。

工程量清单说明主要是招标人解释拟招标工程的工程量清单的编制依据以及重要作用，明确清单中的工程量是招标人估算得出的，仅仅作为投标报价的基础，结算时的工程量应以招标人或由其授权委托的监理工程师核准的实际完成量为依据，提示投标申请人重视清单，以及如何使用清单。

(2)工程量清单表。

工程量清单表作为清单项目和工程数量的载体，是工程量清单的重要组成部分。

三、工程量清单的编制工程量清单是招标文件的组成部分，主要有分部分项工程量清单、措施项目清单和其他项目清单等组成，是编制标底和投标报价的依据，是签订工程合同、调整工程量和办理竣工结算的基础。

工程量清单由有编制招标文件能力的招标入或受其委托具有相应资质的工程造价咨询机构、招标代理机构依据有关计价办法、招标文件的有关要求、设计文件和施工现场实际情况进行编制。

(一)工程量计算的项目设置工程量清单的项目设置规则是为了统一工程量清单项目名称、项目编号、计量单位和工程量计算而制定的，是编制工程量清单的依据。

在《建设工程工程量清单计价规范》中，对工程量清单项目的设置作了明确的规定。

1、项目编码项目编码以五级编码设置，用十二位阿拉伯数字表示。

一、二、三、四级编码统一;第五级编码由工程量清单编制人区分具体工程的清单项目特征而分别编码。

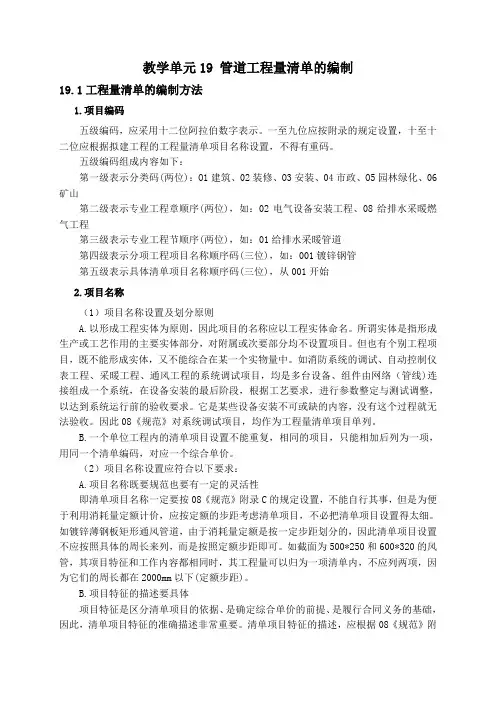

教学单元19 管道工程量清单的编制19.1工程量清单的编制方法1.项目编码五级编码，应采用十二位阿拉伯数字表示。

一至九位应按附录的规定设置，十至十二位应根据拟建工程的工程量清单项目名称设置，不得有重码。

五级编码组成内容如下：第一级表示分类码(两位)：O1建筑、02装修、O3安装、04市政、O5园林绿化、06矿山第二级表示专业工程章顺序(两位)，如：02电气设备安装工程、08给排水采暖燃气工程第三级表示专业工程节顺序(两位)，如：01给排水采暖管道第四级表示分项工程项目名称顺序码(三位)，如：001镀锌钢管第五级表示具体清单项目名称顺序码(三位)，从001开始2.项目名称（1）项目名称设置及划分原则A.以形成工程实体为原则，因此项目的名称应以工程实体命名。

所谓实体是指形成生产或工艺作用的主要实体部分，对附属或次要部分均不设置项目。

但也有个别工程项目，既不能形成实体，又不能综合在某一个实物量中。

如消防系统的调试、自动控制仪表工程、采暖工程、通风工程的系统调试项目，均是多台设备、组件由网络（管线)连接组成一个系统，在设备安装的最后阶段，根据工艺要求，进行参数整定与测试调整，以达到系统运行前的验收要求。

它是某些设备安装不可或缺的内容，没有这个过程就无法验收。

因此08《规范》对系统调试项目，均作为工程量清单项目单列。

B.一个单位工程内的清单项目设置不能重复，相同的项目，只能相加后列为一项，用同一个清单编码，对应一个综合单价。

（2）项目名称设置应符合以下要求：A.项目名称既要规范也要有一定的灵活性即清单项目名称一定要按08《规范》附录C的规定设置，不能自行其事，但是为便于利用消耗量定额计价，应按定额的步距考虑清单项目，不必把清单项目设置得太细。

如镀锌薄钢板矩形通风管道，由于消耗量定额是按一定步距划分的，因此清单项目设置不应按照具体的周长来列，而是按照定额步距即可。

如截面为500*250和600*320的风管，其项目特征和工作内容都相同时，其工程量可以归为一项清单内，不应列两项，因为它们的周长都在2000mm以下(定额步距)。

消防工程预算定额的组成：（1）火灾自动报警系统安装（2）水灭火系统安装（3）气体灭火系统安装（4）泡沫灭火系统安装（5）消防系统调试（6）平安防范设备安装本册定额与其他有关安装专业定额册的关系一、与第一册“机械设备”定额的分界各类消防泵、稳压泵设备等的机械安装及二次灌浆等执行第一册《机械设备安装工程》相应定额。

二、与第二册“电气设备安装工程”定额的分界消防及安装防范设备安装工程中的电缆敷设、桥架安装、配管、配线、接地盒、动力、应急照明操纵、应急照明器具、电动机检修接线、防雷接地装置等安装，执行第二册《电气设备安装工程》相应定额。

3、与第五册“静置设备与工艺金属结构制作安装工程”定额的分界消防设备安装工程的泡沫液储罐、设备支架制作、安装等执行第五册《静置设备与工艺金属结构制作安装工程》相应定额。

4、与第六册“工业管道工程”定额的分界消防设备安装工程中阀门、法兰安装，各类套管的制作安装，不锈钢管和管件、铜管和管件及迸溅管道安装，管道系统强度实验、密封性实验和冲洗等执行第六册《工业管道工程》相应定额。

五、与第八册“给排水、采暖、燃气工程”定额的分界消防设备安装工程中消火栓管道、室外给水管道安装及水箱制作安装等执行第八册相应定额。

六、与第十册“自动化操纵仪表安装工程”定额的分界各类仪表的安装及带点信号的阀门水流指示器、压力开关、驱动装置及泄露报警开关的接线、校线等执行本册相应定额。

7、与第十一册“刷油、防侵蚀、绝热工程”定额的分界消防及安装防范设备安装工程中的设备及管道除锈刷油及绝热工程等执行本册相应定额。

利用定额应注意的问题一、定额未计价材料计算式如下：未计价主材单位价值=带括号的定额含量*主材预算价钱定额未列含量的主材定额未编列的主材定额含量=设计用量*（1+施工损耗率）主材价值=定额未编列的主材定额含量*主材预算价钱二、脚手架搭拆费脚手架搭拆费按人工费的5%计算，其中人工工资费占25%；脚手架搭拆费=工程人工费*5%;其中人工工资=脚手架搭拆费*25%3、工程超高增加费除章、节说明某些分项定额已考虑高空作业因素外，凡操作物安装高度距离楼地面5m 以上的工程，按其超过部份的定额人工费乘以表中相应系数。

建筑给排水、消防工程施工图预算编制实例一、室内给排水工程施工图预算编制实例（一）施工图与施工说明1．施工图见图5-1至5-52．施工图说明(1) 生活给水采用镀锌钢管。

给水管道穿墙、穿楼板均设钢制套管，当DN≤32时，套管比管子规格大二号，当DN≥40时，套管比管子规格大一号。

(2) 排水管道采用排水铸铁承插管，石棉水泥接口；明装时，铸铁管除锈后刷防锈漆二遍，银粉漆两遍；埋地敷设时，铸铁管除锈后刷热沥青两遍；地下室内的铸铁管，除锈后刷防锈漆二遍；室外保温墙内的铸铁管，除锈后刷防锈漆二遍，采用玻璃棉毡（δ=30mm）保温，外缠玻璃布做保护层。

（3）明设钢支、吊架除锈后刷防锈漆二遍，银粉漆二遍；暗设钢支、吊架除锈后刷防锈漆二遍。

（4）其它未详事宜，执行《建筑给排水及采暖施工质量验收规范》的有关规定。

（二）划分分项工程项目1．室内给水系统安装(1) 镀锌钢管安装(2) 管道支架制作安装(3) 钢套管制作安装(4) 管道消毒、冲洗(5) 阀门安装(6) 水表组成、安装(7) 管道支架除锈刷油2．室内排水系统安装(1) 承插铸铁排水管安装(2) 浴盆安装(3) 洗脸盆安装(4) 洗涤盆安装(5) 坐式大便器安装(6) 地漏安装(7) 水龙头安装(8) 铸铁排水管除锈、刷油(9) 管道支架除绣、刷油(10) 管道绝热(11) 绝热保护层安装(12) 埋地排水铸铁管道人工挖沟槽和回填土(13) 排水立管下砖墩砌筑（三）工程量计算1．给水系统（1）镀锌钢管安装镀锌钢管安装以室内地坪为界，分地上和地下两部分。

工程量按图注尺寸以一定顺序计算。

为了便于计算，核查工程量，本例在图5-3上进行了部位编号。

（2）管道支架制作安装根据工程量计算规则，只计算DN≥40的钢管支架制作安装工程量。

管道支架重量，按支架型钢规格、长度和支架数量确定。

1）支架数量的确定方法固定支架的安装位置由设计人员在施工图中予以确定。

活动支架的安装位置一般设计不予确定，必须根据施工及验收规范的规定具体定位。
