欧姆定律的应用同步测试题北师大版

欧姆定律的应用1.如图所示的电路，电源电压恒定，当开关S闭合时（）A．A示数变小，V示数变大B．A示数变大，V示数不变C．A示数不变，V示数变小D．A示数不变，V示数变大2.如图所示的电路中，电源两端的电压保持不变，闭合开关S，将滑动变阻器的滑片P 向右移，下列说法中不正确的是（）A．电流表A的示数变小B．电压表V l的示数不变C．电压表V2的示数变大D．电压表V l与电压表V2的示数之和保持不变3.下列几组电阻并联后，等效阻值最小的一组是（）A．30Ω和15ΩB．20Ω和25ΩC．10Ω和35ΩD．5Ω和40Ω4.如图所示，开关S闭合，两个灯均正常发光，电流表A1的示数为0.8A，电流表A2的示数为0.5A，电压表V的示数为8V．下列判断不正确的是（）A．灯L1和L2并联B．电源电压为8VC．灯L1D．灯L1的电阻为10Ω5.下图是一个环境温度监控电路原理图．电源电压不变，R0为定值电阻，R是用半导体材料制成的热敏电阻，其电阻值会随温度的升高而变小．若环境温度升高，闭合开关S．则（）A．热敏电阻R的阻值变大B．电压表的示数变大C．通过电阻R的电流变小D．电阻R两端电压变大6.在如图甲所示的电路中，当闭合开关后，两个电流表指针偏转均为图乙所示，则电阻R1和R2中的电流分别为（）7.如图所示的电路，电源电压不变，开关S1保持闭合状态，当开关S2由断开状态到闭合状态时，示数增大的电表是（）A．电流表A1和电压表V1B．电流表A1和电压表V2C．电流表A2和电压表V1D．电流表A2和电压表V28.如图所示的电路中，电源电压恒定，R1为定值电阻．闭合开关S，滑动变阻器R2的滑片P由b端移到a端的过程中，下列说法正确的是（）A．电压表和电流表的示数都变大B．电压表和电流表的示数都变小C．电压表的示数变大，电流表的示数变小D．电压表的示数变小，电流表的示数变大参考答案：1.B2.B3.D4.D5.B6.C7.B8.A。

《欧姆定律的应用》同步练习1.如图所示电源电压额定且U=12V，R1=4Ω。

R2=6Ω，R3=12Ω，闭合开关S后，电流表A1和A2的示数分别为（）A.3A 1AB.3A 5AC.5A 1AD.5A 3A2.如图所示是一个体重测试仪的工作原理图。

电源电压保持不变。

踏板受到的压力通过压杆传递压力传感器R（电阻值会随所受压力大小发生变化的可变电阻）。

体重显示表（用电流表或者电压表改装而成），指针偏转角度会随着人的体重的（）A.体重显示表是用电压表改装而成B.体重越大，该电路消耗的功率越小C.压力传感器R的阻值随压力的增大而增大D.压力传感器R的阻值随压力的增大而减小3.在如图所示的电路中，电源电压不变，甲、乙两电表可能同是电流表，也可能同是电压表。

己知当开关S断开时，两灯均发光，此时甲、乙两电表的示数之比为2：3。

若将甲、乙两电表同时换成另一种电表，开关S闭合后两灯仍均发光，则此时甲、乙两电表的示数之比及灯泡L1和L2电阻之比分别为（不计温度对灯丝电阻的影响）（）A.3：1，2：1B.3：1，3：1C.1：3，1：3D.1：3，3：24.如图所示的电路中，电源电压恒定，当滑动变阻器的滑动触头P向D端移动时，电流表的示数 ______ ，电压表的示数 ______ （填“变大”、“变小”或“不变”）。

第4题图第5题图 第6题图5.如图所示的电路中，电源电压为6V ，R 1=R 2=30Ω，则当开关S 断开时，电路中的电流是 ______ A ； 当开关S 闭合时，R 2两端的电压为 ______ V 。

6.晓亮利用阻值为R 0的定值电阻和一块电流表测量未知电阻R x 的阻值。

他选择了满足这个实验要求的器材，并连接了部分实验电路，如图所示。

（1）为了测出电阻R x 的阻值，请添加一根导线完成图所示的实验电路的连接。

（2）开关S 1、S 2都闭合时，电流表的示数为I 1；（3）只闭合开关 ______ 时，电流表的示数为I 2。

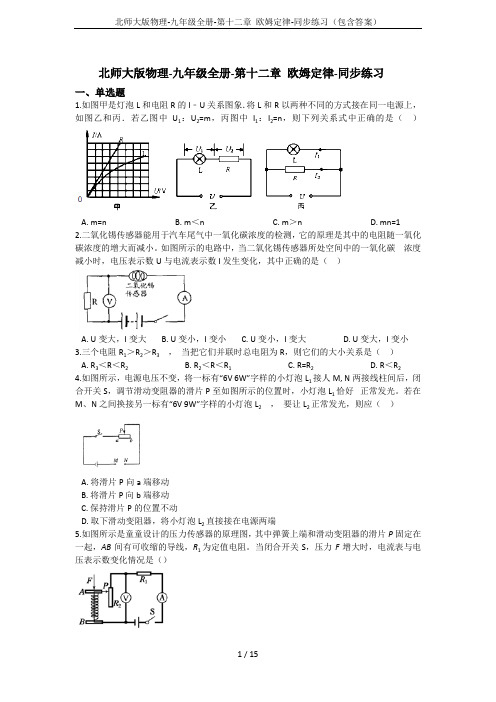

北师大版物理-九年级全册-第十二章欧姆定律-同步练习一、单选题1.如图甲是灯泡L和电阻R的I﹣U关系图象．将L和R以两种不同的方式接在同一电源上，如图乙和丙．若乙图中U1：U2=m，丙图中I1：I2=n，则下列关系式中正确的是（）A. m=nB. m＜nC. m＞nD. mn=12.二氧化锡传感器能用于汽车尾气中一氧化碳浓度的检测，它的原理是其中的电阻随一氧化碳浓度的增大而减小。

如图所示的电路中，当二氧化锡传感器所处空间中的一氧化碳浓度减小时，电压表示数U与电流表示数I发生变化，其中正确的是（）A. U变大，I变大B. U变小，I变小C. U变小，I变大D. U变大，I变小3.三个电阻R1＞R2＞R3，当把它们并联时总电阻为R，则它们的大小关系是（）A. R3＜R＜R2B. R2＜R＜R1C. R=R2D. R＜R24.如图所示，电源电压不变，将一标有“6V 6W”字样的小灯泡L1接人M, N两接线柱间后，闭合开关S，调节滑动变阻器的滑片P至如图所示的位置时，小灯泡L1恰好正常发光。

若在M、N之间换接另一标有“6V 9W”字样的小灯泡L2，要让L2正常发光，则应（）A. 将滑片P向a端移动B. 将滑片P向b端移动C. 保持滑片P的位置不动D. 取下滑动变阻器，将小灯泡L2直接接在电源两端5.如图所示是童童设计的压力传感器的原理图，其中弹簧上端和滑动变阻器的滑片P固定在一起，AB间有可收缩的导线，R1为定值电阻。

当闭合开关S，压力F增大时，电流表与电压表示数变化情况是（）A. 电流表、电压表示数都变大B. 电流表、电压表示数都变小C. 电流表示数变大，电压表示数变小D. 电流表示数变小，电压表示数变大6.如图所示的电路中，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向左移动，下列说法中正确的是（）A. 电流表A1的示数变小，电流表A2的示数变大B. 电流表A1的示数和电流表A2的示数同时变大C. 电压表的示数变大，电流表A1的示数变小D. 电压表的示数不变，电流表A1的示数变小7.关于欧姆定律, 下列叙述中错误的是（）A. 在相同电压下, 导体的电流和电阻成反比B. 对同一个导体, 导体中的电流和电压成正比C. 因为电阻是导体本身的性质, 所以电流只与导体两端的电压成正比D. 导体中的电流与导体两端的电压有关, 也与导体的电阻有关8.如图所示的是四位同学设计的用伏安法测电阻R的电路图，其中正确的是（）A. B.C. D.二、多选题9.在某一温度下，连接在电路中的两段导体A和B中的电流与其两端电压的关系如图所示。

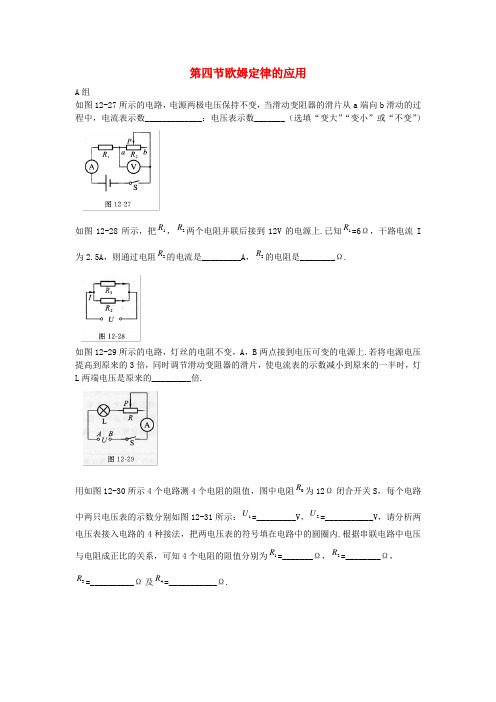

第四节欧姆定律的应用A 组如图12-27所示的电路，电源两极电压保持不变，当滑动变阻器的滑片从a 端向b 滑动的过程中，电流表示数_____________；电压表示数_______（选填“变大”“变小”或“不变”）如图12-28所示，把1R ，2R 两个电阻并联后接到12V 的电源上.已知1R =6Ω，干路电流I 为2.5A ，则通过电阻2R 的电流是_________A ，2R 的电阻是________Ω.如图12-29所示的电路，灯丝的电阻不变，A ，B 两点接到电压可变的电源上.若将电源电压提高到原来的3倍，同时调节滑动变阻器的滑片，使电流表的示数减小到原来的一半时，灯L 两端电压是原来的_________倍.用如图12-30所示4个电路测4个电阻的阻值，图中电阻0R 为12Ω闭合开关S ，每个电路中两只电压表的示数分别如图12-31所示：1U =_________V ，2U =___________V ，请分析两电压表接入电路的4种接法，把两电压表的符号填在电路中的圆圈内.根据串联电路中电压与电阻成正比的关系，可知4个电阻的阻值分别为1R =_______Ω，2R =________Ω， 3R =__________Ω及4R =___________Ω.某同学做测电阻x R阻值实验时，发现电压表已损坏，就重新设计一个电路，选了一个阻值已知的1R，连接如图12-32所示的电路.他先将导线C端接到电流表“一”接线柱上，此时电流表示数为1I，后将导线C端接到电流表“3”接线柱上，此时电流表示数为2I，则x R的阻值为_____________________(用已知字母1R，1I，2I表示)B组如图12-33所示电路，电源电压为6V，电灯1L，2L的电阻均为15Ω，当开关S闭合后，两灯均正常发光，在某个时刻电路出现故障，电流表和电压表的示数出现异常，造成该现象的电路故障有多种可能，如下表中1，2所列故障.请分析写出可能出现的第三种由电灯引起的电路故障（其中一盏灯完好），并填写上与2，3相应的电流表和电压表的大约示数.现有两只电流表、一个电源、一个已知阻值为0R的电阻、一个开关和一些导线，要用以上器材测未知阻值的电阻x R，要求开关接在干路上.在下面虚线框内分别画出两种不同方法的电路图(2)如果实验中电流表1A,2A的示数分别为1I和2I，请在横线上写出对应的电阻x R的表达式.方法1：x R=____________方法2：x R=________________.如图12-34所示，甲是一单刀双掷开关的实物图，乙是它的电路图符号，图丙是单刀双掷开关对电路控制作用的一个实例，当S与“1”接触时，灯泡1L发光，当S与“2”接触时，灯泡2L发光现有如下器材：一个电源（两极间电压保持不变，但电压数值未知、一个电阻箱（用0R表示）一个待测电阻(用x R表示)一只电压表（量程最大值大于电源两极间电压），一个单刀双掷开关，导线若干.(1)根据以上所给器材，在虚线框内设计一个测量并计算出待测电阻x R的规范电路图(连接好后在试验过程中不能拆卸；).（2）写出测量的操作步骤及所测量的物理量.（3）写出用测量量计算x R的表达式.有一种半导体材料的电阻值随着温度的变化而明显改变，用这种材料制作的电阻称为热敏电阻.图12-35是某热敏电阻的阻值随温度变化的图像.小马同学用该热敏电阻和电压表设计了一只测量范围为0〜100C。

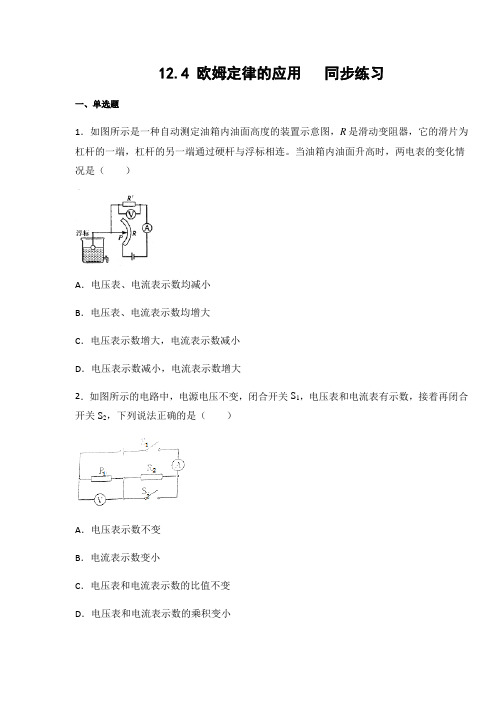

12.4 欧姆定律的应用同步练习一、单选题1．如图所示是一种自动测定油箱内油面高度的装置示意图，R是滑动变阻器，它的滑片为杠杆的一端，杠杆的另一端通过硬杆与浮标相连。

当油箱内油面升高时，两电表的变化情况是（）A．电压表、电流表示数均减小B．电压表、电流表示数均增大C．电压表示数增大，电流表示数减小D．电压表示数减小，电流表示数增大2．如图所示的电路中，电源电压不变，闭合开关S1，电压表和电流表有示数，接着再闭合开关S2，下列说法正确的是（）A．电压表示数不变B．电流表示数变小C．电压表和电流表示数的比值不变D．电压表和电流表示数的乘积变小3．如图所示，电源电压不变，闭合开关S，将滑动变阻器的滑片P向左移动的过程中，下列说法中正确的是A．小灯泡变亮，电压表示数变大B．小灯泡变暗，电压表示数不变C．电流表示数不变，电流表示数变大D．电流表示数变大，电流表示数变大4．如图所示电路，电源电压保持不变，R1为定值电阻。

闭合开关S，滑动变阻器R2的滑片P向右滑动的过程中，关于电压表和电流表的示数变化，判断正确的是（）A．电压表示数变小，电流表示数不变B．电压表示数不变，电流表示数变大C．电压表示数变大，电流表示数不变D．电压表示数不变，电流表示数变小5．如图所示的电路中，电源电压不变。

当滑动变阻器的滑片P向右移动时，下列说法正确的是（）A．电压表的示数变大B．电流表的示数不变C．小灯泡变亮D．电路的总功率变小6．如图所示电路，电源电压不变，当开关S闭合，滑动变阻器的滑片向右移动时，下列说法正确的是（）A．变阻器接入电路中的电阻变小B．电流表的示数变大C．电压表V示数变大D．灯泡变暗7．如图甲所示为医院用的一种输液报警器，当管内药液流完时电铃发声报警．报警器内部有一可变电阻，当输液管内有液体时电阻大，无液体时电阻小，电路如图乙所示，当闭合开关报警器工作时，下列分析正确的是A．输完药液时，电流表示数变小B．输完药液时，电压表示数变小C．输完药液时，电铃响的原因是其两端电压变大，电铃能正常工作D．未输完药液时，电铃不响是因为没有电流通过8．如图所示的电路中，电源两端的电压保持不变，R2为定值电阻。

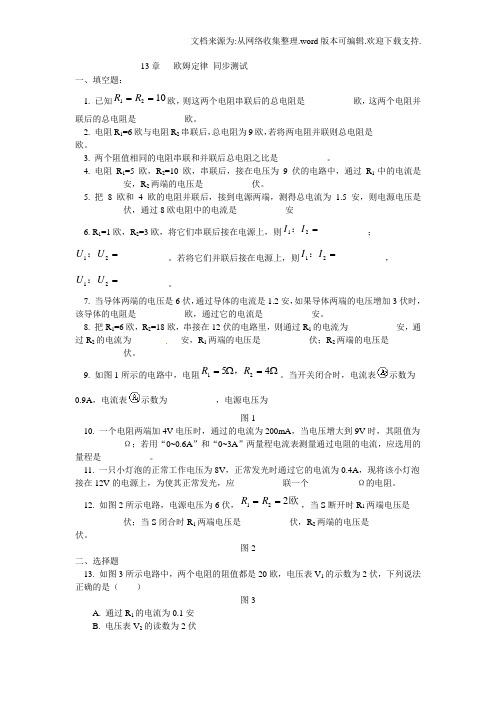

13章 欧姆定律 同步测试一、填空题：1. 已知R R 1210==欧，则这两个电阻串联后的总电阻是___________欧，这两个电阻并联后的总电阻是___________欧。

2. 电阻R 1=6欧与电阻R 2串联后，总电阻为9欧，若将两电阻并联则总电阻是___________欧。

3. 两个阻值相同的电阻串联和并联后总电阻之比是___________。

4. 电阻R 1=5欧，R 2=10欧，串联后，接在电压为9伏的电路中，通过R 1中的电流是___________安，R 2两端的电压是___________伏。

5. 把8欧和4欧的电阻并联后，接到电源两端，测得总电流为1.5安，则电源电压是___________伏，通过8欧电阻中的电流是___________安6. R 1=1欧，R 2=3欧，将它们串联后接在电源上，则I I 12：=___________；U U 12：=___________。

若将它们并联后接在电源上，则I I 12：=___________，U U 12：=___________。

7. 当导体两端的电压是6伏，通过导体的电流是1.2安，如果导体两端的电压增加3伏时，该导体的电阻是___________欧，通过它的电流是___________安。

8. 把R 1=6欧，R 2=18欧，串接在12伏的电路里，则通过R 1的电流为___________安，通过R 2的电流为___________安，R 1两端的电压是___________伏；R 2两端的电压是___________伏。

9. 如图1所示的电路中，电阻R R 1254==ΩΩ，。

当开关闭合时，电流表示数为0.9A ，电流表示数为___________，电源电压为___________ 图110. 一个电阻两端加4V 电压时，通过的电流为200mA ，当电压增大到9V 时，其阻值为___________Ω；若用“0~0.6A ”和“0~3A ”两量程电流表测量通过电阻的电流，应选用的量程是___________。

12.4“欧姆定律的应用”质量检测练习题一、单选题1.如图所示，所使用杠杆属于费力杠杆的是（）A. B. C. D.2.如图所示的电路中，电源电压保持不变．闭合电键S后，当滑动变阻器的滑片向左移动时（）A. 电流表示数变小，电压表与电流表示数乘积变大B. 电流表示数变大，电压表与电流表示数乘积变大C. 电压表示数变大，电压表与电流表示数之比变小D. 电压表示数变小，电压表与电流表示数之比变大3.世界首台220千伏超导限流器早已在我国电网中并网运行，这是我国超导产业在电网行业应用的重大突破．超导限流器能有效限制电网的短路电流（电路能够承受的最大电流，用I1表示）、减少短路电流对电网设备的损坏、维护国家电网的稳定．如图甲是它接入电网后的电路图，图乙是它的电阻R随电流I的变化关系．关于超导限流器，以下说法不正确的是（）A. 电流达到I1时，超导限流器的电阻为R0B. 当电路正常工作时，超导限流器的电阻为R0C. 当电网在某处发生短路时，超导限流器的电阻会迅速增大D. 当电网在某处发生断路时，超导限流器的电阻为04.当一导体两端的电压是6V，通过的电流是0.6A，则该导体的电阻是（）A. 10ΩB. 3.6ΩC. 6.6ΩD. 5.4Ω5.电阻R1、R2串联后接到电源上，已知R1为18Ω，R2为9Ω，R1两端的电压为3．6 V，则电源电压为（）A. 1．8 VB. 7．2 VC. 5．4 VD. 10．8 V6.如图是一个天然气泄漏检测电路的原理图．电源电压恒定不变，R0为定值电阻，R为气敏电阻（其阻值随天然气浓度的增大而减小），则（）①天然气浓度增大，电压表示数变大②天然气浓度减小，电流表示数变大③天然气浓度增大，电路消耗的总电功率变小④天然气浓度减小，电压表与电流表示数的比值不变．A. 只有①④正确B. 只有②③正确C. 只有①②正确D. 只有③④正确7.某定值电阻两端的电压是9V时，通过它的电流是0.3A；如果将它接到电压是3V的电路上，则它的电阻和通过它的电流分别为（）A. 30Ω，0.3AB. 30Ω，0.1AC. 10Ω，0.3AD. 10Ω，0.1A8.如图所示，电源两端电压保持不变，闭合开关S，将滑动变阻器的滑片P向左移动，下列说法中正确的是（）A. 电压表和电流表的示数都变小B. 电压表和电流表的示数都变大C. 电压表的示数变大，电流表的示数变小D. 电压表的示数变小，电流表的示数变大9.实验室提供如下的器材：电流表、电压表，滑动变阻器、定值电阻R、开关、电源各一个，导线若干．小强想通过以上的器材进行下列实验，你认为不可行的是（）A. 验证欧姆定律B. 验证焦耳定律C. 测定电阻R的阻值D. 测定电阻R消耗的电功率10.如图所示，电源电压恒定不变．当S闭合，滑动变阻器的滑片向左移动过程中．下列说法正确的是（）A. 灯泡变暗，电压表读数变大B. 灯泡变亮，电压表读数变大C. 灯泡变亮，电路消耗总功率变大D. 灯泡变暗，电路消耗总功率变大11.如图所示的电路中电源电压保持不变，当滑动变阻器的滑片P向右移动时，下列说法不正确的是A. 电流表示数变小B. 电压表示数变小C. 灯泡消耗的功率变大D. 电路消耗的总功率变小12.如图所示，电源两端的电压保持不变．将滑动变阻器的滑片P置于中点，闭合开关S后，各电表有示数，灯泡的发光情况正常．现将滑动变阻器的滑片P由中点向右移动，则（）A. 灯泡L变暗B. 电压表V示数变小C. 电流表A1示数变小D. 电流表A2示数变大13.如图所示，电源电压保持不变，当滑动变阻器的滑片向右移动时，电流表和电压表示数变化，判断正确的是：（）A. 电流表和电压表的示数都变小B. 电流表示数变小，电压表示数变大C. 电流表示数变小，电压表示数不变D. 电流表示数变大，电压表示数不变14.在如图所示的电路中，电源电压保持不变，R0为定值电阻，R为滑动变阻器，P为滑片，L为小灯泡。

8. 如下图所示，当滑动变阻器的滑片 况是 （） A . 电压表示数减小，电流表示数减小 C .电压表示数减小，电流表示数增大北师大版九年级《 12.4 欧姆定律的应用》同步练习题1 ? 串联电路的等效电阻 _________ 一个串联电阻，并联电路的等效电阻 _____________ 一个并联电阻。

（填“大于”或“小于” ）2. _________________ 电流表的电阻很 _________________________ （填“大”或“小”）， 将电流表 ________________ 在电路中，对电路的总 电阻影响很 ______ 。

3. _________________ 电压表的电阻很 ________________________ （填“大”或“小”），将 电压表 __________________ 在电阻两端时，对电路的 总电阻影响很 ______ 04. _____________________________________________ 用电流表测电路的电流时， 由于 电流表的电阻很 _____________________________________________ 所以如果不小心将表直接接在 电源的两极上，这时由于电流很 _________ ，电流表容易烧坏，所以要极力避免。

5. ____________ 将一个电阻是O. 125Q ,量程是O. 6 A 的电流表接在一节干电池的两端，流过电流表 的电流为 _________ A 电流表会烧坏。

Q7. __________________________________________________________________ 如下图所示，电源电压为15 V ，灯泡L 的电阻是50Q, R 的最大阻值为200Q ,滑片P 可在R 上滑动。

当滑片 P从左向（右填移“动变时亮，”电、压“表变的暗示”数或变“化不范变围”是） ______________________________________________________P 自左向右移动时，电压表和电流表的示数变化情 B 。

北师大版初三物理12一、单选题1.如图所示的电路，当变阻器的滑片P向b移动过程中（）A.灯L功率变大，电流表A电压表V的示数都变小 B.灯L功率变大，电流表A的示数变小，电压表V的示数变大C.灯L功率变小，电流表A电压表V示数都变大D.灯L功率变小，电流表A的示数变小，电压表V示数变大2.如图所示的电路中，电源电压保持不变，闭合开关S，在滑动变阻器的滑片P由a端向b端移动的过程中，电压表示数随之变化。

下列能正确表示电压表的示数U随滑动变阻器的阻值R变化关系的图像是（）A.B.C. D.3.如图甲所示是一款酒精浓度监测仪的简化电路图，其电源电压保持不变，R0为定值电阻，R为酒精气体浓度传感器（气敏电阻），R的阻值与酒精浓度的关系如图乙所示．当接通电源时，下列说法正确的是（）A.当酒精浓度减小时，R的阻值减少B.当酒精浓度增大时，电压表的示数与电流表的示数的比值变大C.当酒精浓度增大时，电流表的示数变小D.当酒精浓度增大时，电压表的示数变大4.（2021•枣庄）如图所示的电路中，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向左移动，下列说法正确的是（）A.电流表A1的示数变小，电流变A2的示数变大B.电流表A1的示数和电流表A2的示数同时变大C.电压表的示数变大，电流表A1的示数变小 D.电压表的示数不变，电流表A2的示数变小5.图甲所示的电路中，电源电压保持不变，R是定值电阻，Rt是由半导体材料制成的热敏电阻，其阻值随温度变化的曲线如图乙所示．则下列结论中正确的是（）A.温度升高时，电流表示数减小B.温度降低时，电路消耗的总功率增大C.电流表能够改装成温度计D.电压表能够改装成温度计6.如图，电源电压恒为4.5V，灯泡L标有“3V 0.9A”字样，在不损害电路元件的情形下，下列判定正确的是（）A.该电路的最大功率是1.35WB.滑动变阻器的阻值能够调到零C.滑片向左移动时，电压表示数变大 D.滑片向右移动时，灯泡消耗的功率变小7.如图所示的电路，电源电压不变，闭合开关，滑动变阻器的滑片向右移动的过程中，电流表与电压表示数变化的情形分别是（）A.变小不变 B.变大变小 C.变大变大 D.变大不变8.如图所示的电路中，电源两端的电压保持不变．闭合开关S后，滑动变阻器的滑片P向右移动，下列说法中正确的是（）A.电压表V1的示数变大B.电压表V1的示数变小C.电压表V2的示数变大D.电压表V2的示数变小9.如图所示的电路，电源电压不变，开关S闭合后，当S1由断开变为闭合时，则（）A.A1示数变大，A2示数不变B.A1示数变大，A2示数变大C.A1示数不变，A2示数不变D.A1示数不变，A2示数变小10.如图所示，电源电压恒定，合上开关S后，向左移动R2的滑片的过程中，两电表的示数变化为（）A.电流表A的示数增大，V示数增大 B.电流表A的示数增大，V的示数减小C.电流表A的示数减小，V示数增大 D.电流表A示数减小，V的示数减小二、填空题11.在如图所示的电路中，电阻R1=8Ω，R2=4Ω，电源电压保持不变，当开关S1、S3断开，S2闭合时，电流表的示数为0.5A，电源电压为________V；当开关S1、S3闭合，S2断开时，电流表的示数为________A。

欧姆定律的应用——典型题专项训练◆基础题一、单选题:1.最先研究电流与电压、电阻之间的关系，并得出三者之间关系的科学家是（）A. 焦耳B. 欧姆C. 安培D. 奥斯特2.如图电源电压不变，当滑片P向a端移动时，会出现的现象是（）A. 电流表示数变小，灯泡变暗B. 电流表示数变大，灯泡变亮C. 电流表示数变大，灯泡变暗D. 电流表示数变小，灯泡变亮3.欧姆定律表明（）A. 导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比B. 导体两端的电压跟电流成正比，跟电阻成反比C. 导体电阻大小是由电流和电压决定的D. 导体电阻大小跟电压成正比，跟电流成反比4.在“测量电阻”的实验中，下列说法正确的是（）A. 实验原理是欧姆定律B. 滑动变阻器的作用是保持用电器两端电压不变C. 定值电阻的电压、电流关系图象是一条曲线D. 实验必须测量三组数据5.若R0已知，利用下列各电路图，不能求出小灯泡电阻的是（）A B CD二、填空题:6.一导体两端加4V电压时，通过它的电流是0.5A，此导体电阻为______Ω；当通过它的电流为1A时，它两端电压则为______V；当通过它的电流为0时，此时它的电阻为______Ω。

7.某用电器，正常工作的电压为6V，阻值为15Ω，正常工作时的电流为______，将它与一只20Ω的电阻串联后接到电压是______V的电源上，此用电器才能正常工作。

在图所示电路中，R1=20Ω，R2=30Ω，闭合开关后，电压表的示数为4.8V。

电阻R1的电流是______A，R2两端的电压是______V，电源的电压是______V。

8.在如图所示的电路中，电源电压保持不变．闭合电键S后，滑动变阻器R1的滑片P由右端向中点移动：①三个电表中示数发生变化的是______表；②当滑片P移至中点，为使此时电流表A1示数与电流表A示数的比值，跟原先滑片P置于右端时的比值相同，需用阻值______电阻R2的电阻Rx来替换R2。
