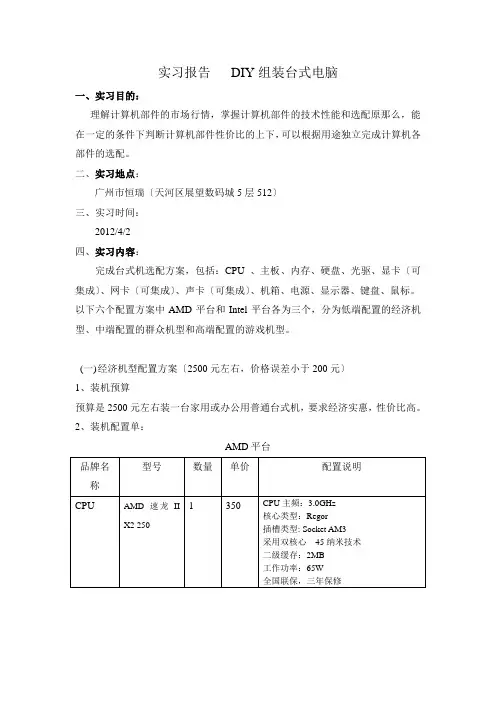

实习报告DIY组装台式电脑一、实习目的：理解计算机部件的市场行情，掌握计算机部件的技术性能和选配原那么，能在一定的条件下判断计算机部件性价比的上下，可以根据用途独立完成计算机各部件的选配。
二、实习地点：广州市恒瑞〔天河区展望数码城5层512〕三、实习时间：2012/4/2四、实习内容：完成台式机选配方案，包括：CPU 、主板、内存、硬盘、光驱、显卡〔可集成〕、网卡〔可集成〕、声卡〔可集成〕、机箱、电源、显示器、键盘、鼠标。
以下六个配置方案中AMD平台和Intel平台各为三个，分为低端配置的经济机型、中端配置的群众机型和高端配置的游戏机型。
(一)经济机型配置方案〔2500元左右，价格误差小于200元〕1、装机预算预算是2500元左右装一台家用或办公用普通台式机，要求经济实惠，性价比高。
2、装机配置单：AMD平台总价：2300元Inter平台总价：2685元〔二〕主流群众型配置方案〔3500元左右，价格误差小于500元〕1、装机预算预算是3500元左右装一台主流群众台式机，配置中端，完全可以满足一般家庭用户看电影，玩配置要求不太高的中型游戏等的需求，适宜一般家庭使用。
2、装机配置单AMD平台总价：3535元Inter平台总价：3535元〔三〕“发烧级〞游戏机型配置方案〔6000元左右，价格误差小于1000元〕1、装机预算预算是7000元左右装一台为竞技游戏玩家配置的高端台式机，还可以作为动画作图专业机，可以让玩家在游戏中尽情发挥，显示效果出众2、装机配置单AMD平台总价：5874元Intel平台总价：6000 五、总结：中央处理器〔英文Central Processing Unit，CPU〕是一台计算机的运算核心和控制核心。
如今世界上了以消费台式电脑CPU的厂家主要有以下几个两个：(1)Intel酷睿i7二代至尊;酷睿i7二代〔集成显卡核心：Intel HD Graphic 2000〕;酷睿i5二代〔集成显卡核心：Intel HD Graphic 2000〕;酷睿i3二代〔集成显卡核心：Intel HD Graphic3000〕酷睿i7三代〔集成显卡核心：Intel HD Graphic 4000〕;酷睿i5三代〔集成显卡核心：Intel HD Graphic 4000〕;酷睿i3三代;E系列;酷睿i7至尊;酷睿i7;酷睿i5〔集成显卡核心：Intel HD Graphic〕;酷睿i3〔集成显卡核心：Intel HD Graphic〕酷睿2;奔腾G〔集成显卡核心：Intel HD Graphics〕;赛扬Celeron G(2)AMDFX-8000系列；FX-6000系列；FX-4000系列A8系列〔集成显卡核心：AMD Radeon HD 6550D〕；A6系列〔集成显卡核心：AMD Radeon HD 6530D〕；A4系列〔集成显卡核心：AMD Radeon HD 6410D〕羿龙II X6;羿龙II X4;羿龙II X3;羿龙II X2;速龙II X4;速龙II X3;速龙II X2;闪龙；E系列〔集成显卡核心：显示核心：AMD Radeon HD 6320 〕Intel那么向来以稳定著称，对多媒体有较好的指令支持，比较适宜一些多媒体爱好者、办公室装机、以及一些不太懂电脑的家庭装机。

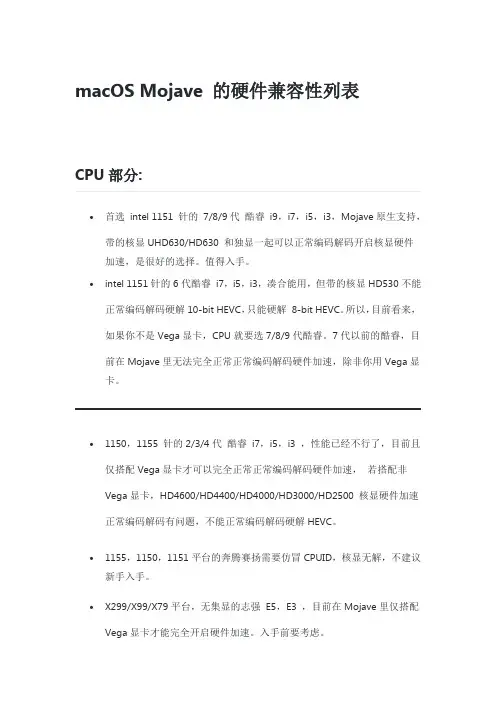

macOS Mojave 的硬件兼容性列表CPU部分:•首选intel 1151 针的7/8/9代酷睿i9，i7，i5，i3，Mojave原生支持，带的核显UHD630/HD630 和独显一起可以正常编码解码开启核显硬件加速，是很好的选择。
值得入手。
•intel 1151针的6代酷睿i7，i5，i3，凑合能用，但带的核显HD530不能正常编码解码硬解10-bit HEVC，只能硬解8-bit HEVC。
所以，目前看来，如果你不是Vega显卡，CPU就要选7/8/9代酷睿。
7代以前的酷睿，目前在Mojave里无法完全正常正常编码解码硬件加速，除非你用Vega显卡。
•1150，1155 针的2/3/4代酷睿i7，i5，i3 ，性能已经不行了，目前且仅搭配Vega显卡才可以完全正常正常编码解码硬件加速，若搭配非Vega显卡，HD4600/HD4400/HD4000/HD3000/HD2500 核显硬件加速正常编码解码有问题，不能正常编码解码硬解HEVC。
•1155，1150，1151平台的奔腾赛扬需要仿冒CPUID，核显无解，不建议新手入手。
•X299/X99/X79平台，无集显的志强E5，E3 ，目前在Mojave里仅搭配Vega显卡才能完全开启硬件加速。
入手前要考虑。
•AMD 的CPU，要替换破解内核，不太适合新手。
不建议入手。
•ES，QS等测试版的CPU，有的会存在问题无法安装。
不建议入手。
2012年前的1366针，1156针的老CPU，由于个人精力有限。
本贴对2012年前上市的硬件不做探讨。
主板部分:•华硕，微星，技嘉的主板，是很好的选择。
•8/9代酷睿首选Z390/Z370芯片组。
DP/HDMI/DVI 核显输出不黑屏。
•8代酷睿H370/B360/H310的芯片组，如果不插独显，主板要选带DP输出接口的。
否则HDMI/DVI核显输出黑屏无信号。
•微星和华硕的个别型号8代9代主板，更新最新的主板BIOS后，安装时会卡住。

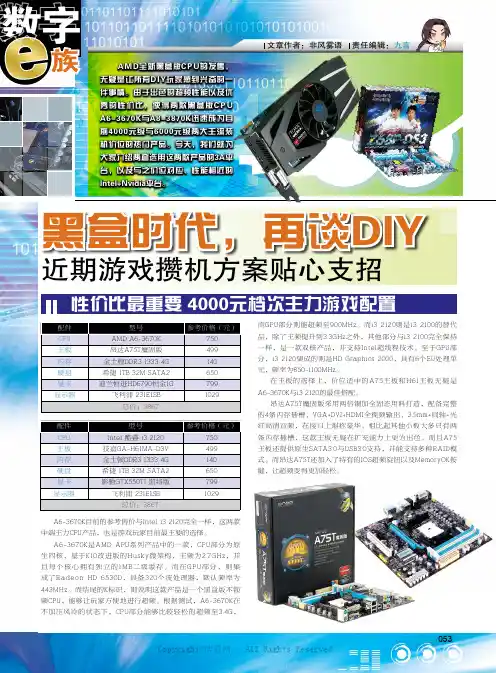

053文章作者：非风雾语责任编辑：九言近期游戏攒机方案贴心支招黑盒时代，再谈DIY性价比最重要 4000元档次主力游戏配置A6-3670K目前的参考售价与Intel i3 2120完全一样，这两款中端主力CPU产品，也是游戏玩家目前最主要的选择。
A6-3670K是AMD APU系列产品中的一款，CPU部分为原生四核，基于K10改进版的Husky微架构，主频为2.7GHz，并且每个核心拥有独立的1M B 二级缓存。
而在G P U 部分，则集成了Radeon HD 6530D，具备320个流处理器，默认频率为443MHz。
而结尾的K标识，则说明这款产品是一个黑盒版不锁频CPU，能够让玩家方便地进行超频。
根据测试，A6-3670K在不加压风冷的状态下，CPU部分能够比较轻松的超频至3.4G，而GPU部分则能超频至900MHz。
而i3 2120则是i3 2100的替代品，除了主频提升到3.3GHz之外，其他部分与i3 2100完全保持一样，是一款双核产品，并支持Intel超线程技术。
至于GPU部分，i3 2120集成的则是HD Graphics 2000，具有6个EU处理单元，频率为850-1100MHz。
在主板的选择上，价位适中的A 75主板和H 61主板无疑是A6-3670K与i3 2120的最佳搭配。
昂达A75T魔固版采用两倍铜加全固态用料打造，配备完整的4条内存插槽、VGA+DVI+HDMI全视频输出、3.5mm+同轴+光纤高清音频，在接口上堪称豪华。
相比起其他小板大多只有两条内存插槽，这款主板无疑在扩充能力上更为出色。
而且A75主板还提供原生SATA3.0与USB3.0支持，并能支持多种RAID模式。
而昂达A75T还加入了特有的IOS超频旋钮以及MemoryOK按键，让超频变得更加轻松。
配件型号参考价格（元）CPU AMD A6-3670K 750主板昂达A75T魔固版499内存金士顿DDR3 1333 4G 140硬盘希捷 1TB 32M SATA2650显卡迪兰恒进HD6790恒金1G799显示器飞利浦 231E1SB1029总价：3867配件型号参考价格（元）CPU Intel 酷睿 i3 2120750主板技嘉GA-H61MA-D3V 499内存金士顿DDR3 1333 4G 140硬盘希捷 1TB 32M SATA2650显卡影驰GTX550TI 黑将版799显示器飞利浦 231E1SB1029总价：3867数字族eA M D全新黑盒版C P U的发售，无疑是让所有D I Y玩家感到兴奋的一件事情。

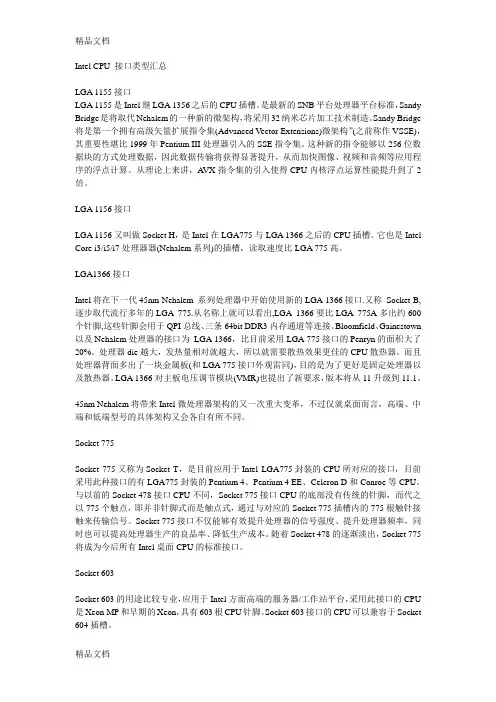

Intel CPU 接口类型汇总LGA 1155接口LGA 1155是Intel继LGA 1356之后的CPU插槽。
是最新的SNB平台处理器平台标准，Sandy Bridge是将取代Nehalem的一种新的微架构，将采用32纳米芯片加工技术制造。
Sandy Bridge 将是第一个拥有高级矢量扩展指令集(Advanced Vector Extensions)微架构”(之前称作VSSE)，其重要性堪比1999年Pentium III处理器引入的SSE指令集。
这种新的指令能够以256位数据块的方式处理数据，因此数据传输将获得显著提升，从而加快图像、视频和音频等应用程序的浮点计算。
从理论上来讲，A VX指令集的引入使得CPU内核浮点运算性能提升到了2倍。
LGA 1156接口LGA 1156又叫做Socket H，是Intel在LGA775与LGA 1366之后的CPU插槽。
它也是Intel Core i3/i5/i7处理器器(Nehalem系列)的插槽，读取速度比LGA 775高。
LGA1366接口Intel将在下一代45nm Nehalem 系列处理器中开始使用新的LGA 1366接口.又称Socket B,逐步取代流行多年的LGA 775.从名称上就可以看出,LGA 1366要比LGA 775A多出约600个针脚,这些针脚会用于QPI总线、三条64bit DDR3内存通道等连接。
Bloomfield、Gainestown 以及Nehalem处理器的接口为LGA 1366，比目前采用LGA 775接口的Penryn的面积大了20%。
处理器die越大，发热量相对就越大，所以就需要散热效果更佳的CPU散热器。
而且处理器背面多出了一块金属板(和LGA 775接口外观雷同)，目的是为了更好是固定处理器以及散热器。
LGA 1366对主板电压调节模块(VMR)也提出了新要求，版本将从11升级到11.1。
45nm Nehalem将带来Intel微处理器架构的又一次重大变革，不过仅就桌面而言，高端、中端和低端型号的具体架构又会各自有所不同。

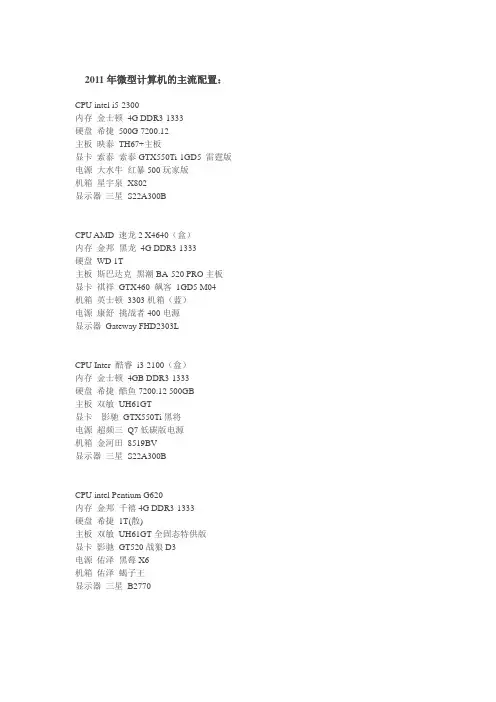

2011年微型计算机的主流配置：CPU intel i5-2300内存金士顿4G DDR3-1333硬盘希捷500G 7200.12主板映泰TH67+主板显卡索泰索泰GTX550Ti-1GD5 雷霆版电源大水牛红暴500玩家版机箱星宇泉X802显示器三星S22A300BCPU AMD 速龙2 X4640（盒）内存金邦黑龙4G DDR3-1333硬盘WD 1T主板斯巴达克黑潮BA-520 PRO主板显卡祺祥GTX460 飙客1GD5 M04机箱英士顿3303机箱（蓝）电源康舒挑战者400电源显示器Gateway FHD2303LCPU Inter 酷睿i3-2100（盒）内存金士顿4GB DDR3-1333硬盘希捷酷鱼7200.12 500GB主板双敏UH61GT显卡影驰GTX550Ti黑将电源超频三Q7低碳版电源机箱金河田8519BV显示器三星S22A300BCPU intel Pentium G620内存金邦千禧4G DDR3-1333硬盘希捷1T(散)主板双敏UH61GT全固态特供版显卡影驰GT520战狼D3电源佑泽黑莓X6机箱佑泽蝎子王显示器三星B2770CPU Intel 酷睿i3 2100（盒）主板映泰TH61U3+ 6.x内存金士顿4GB DDR3 1333硬盘希捷Barracuda 1TB 7200转32MB（ST31000524AS）显卡索泰GTS450-512D5 雷霆版PA机箱酷冷至尊特警342（rc-342）电源ANTEC VP350P 1 ¥ 269显示器AOC e2343F（LED屏）C P U AMD A4-3850（盒）散热器盒装自带AMD原装风扇主板技嘉GA-A75M-D2H显卡APU自带HD 6550G核芯显卡内存金士顿2GB DDR3-1333内存X2硬盘希捷7200.12 1TB（SATA3.0）显示器三星E1920N声卡主板板载网卡主板板载机箱动力火车绝尘侠X3电源航嘉冷静王钻石2.3+版CPU intel i3-2100内存金邦千禧4GB DDR3-1333硬盘希捷500GB 7200.12主板杰微JWH61AT显卡铭鑫GT430电源欧博美变频430电源升级版机箱鑫谷ATX显示器AOC E2251Fw电源长城静音大师BTX-400SD机箱动力火车绝尘侠X3液晶显示器三星EX1920W显卡影驰GT240黑将版X5硬盘希捷500GB 7200.12 16M（串口/散）ST350内存金士顿2GB DDR3 1333主板技嘉GA-880GM-D2HCPU AMD 速龙II X4 640（盒）处理器AMD 速龙II X2 250(盒)显示器AOC 931Sn内存金士顿2GB DDR3 1333硬盘WD 500GB 32MB (串口/GP)主板华擎880GMH/USB3 R2.0显卡-- --耳机/声卡漫步者R101V光存储-- --机箱/电源酷冷至尊南海战神航嘉冷静王钻石2.3版本CPU Inter 奔腾G620（盒）内存金士顿2GB DDR3-1333硬盘希捷酷鱼7200.12 500G主板微星H61M-P23显卡盈通G210-TC512GD2机箱金河田ATX机电套装显示器宏碁S230HLbdCPU Intel 酷睿i3 2100（盒）主板映泰TH61 ITX内存金士顿2GB DDR3 1333硬盘希捷2TB SATA2 32M显示器接电视机箱技展HTPC219电源多彩DLP-260I。
GA-H77TN GA-B75TN GA-H61TN使用手册Rev. 1101Jan. 31, 2013Motherboard GA-H77TNJan. 31, 2013Motherboard GA-B75TNFeb. 08, 2013Motherboard GA-H61TN版权© 2013年，技嘉科技股份有限公司，版权所有。
本使用手册所提及的商标与名称，均属其合法注册的公司所有。
责任声明本使用手册受著作权保护，所撰写的内容均为技嘉所拥有。
本使用手册所提及的产品规格或相关信息，技嘉保留修改的权利。
本使用手册所提及的产品规格或相关信息有任何修改或变更时，恕不另行通知。
未事先经由技嘉书面允许，不得以任何形式复制、修改、转载、传播或出版本使用手册内容。
产品使用手册类别简介为了协助您使用技嘉主板，我们设计了以下类别的使用手册： 如果您要了解产品详细规格数据，请仔细阅读【使用手册】。
产品相关信息，请至网站查询：/目录清点配件 (7)GA-H77TN/GA-B75TN/GA-H61TN主板配置图 (8)第一章硬件安装 (9)1-1 安装前的注意事项 (9)1-2 产品规格 (10)1-3 安装中央处理器 (12)1-4 安装内存条/扩展卡 (12)1-5 后方设备插座介绍 (13)1-6 插座及跳线介绍 (15)第二章BIOS 程序设置 (27)2-1 Main (主画面) (29)2-2 Advanced (进阶设定) (30)2-2-1 ACPI Settings (31)2-2-2 CPU Configuration (32)2-2-3 SATA Configuration (33)2-2-4 Intel (R) Rapid Start Technology (34)2-2-5 H/W Monitor (35)2-2-6 Intel(R) Smart Connect Technology (36)2-2-7 Network Stack (37)2-2-8 CPU PPM Configuration (38)2-2-9 Realtek PCIe GBE Family Controller (39)2-3 Chipset Menu (芯片组选单) (40)2-4 Boot Menu (41)2-5 Security Menu (密码设定) (44)2-6 Exit Menu (储存设定值并结束设定程序) (45)- 6 -清点配件5GA-H77TN或GA-B75TN或GA-H61TN主板- 1片5驱动程序光盘- 1片5使用手册- 1本5SATA 排线- 1条5后方I/O设备挡板铁片- 1个5扩展卡用螺丝- 1包上述附带配件仅供参考，实际配件请以实物为准，技嘉科技保留修改的权利。

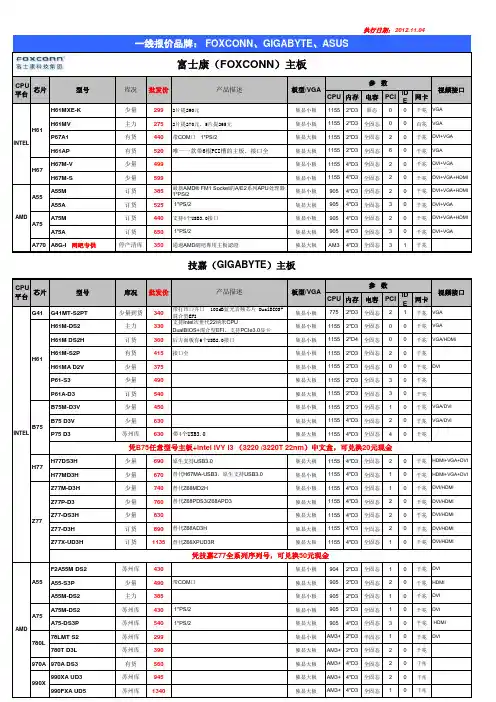

CPU 内存电容PCI IDE 网卡H61MXE-K 少量2992片提290元集显小板11552*D3固态00千兆VGA H61MV主力2752片提270元，5片提265元集显小板11552*D3全固态00百兆VGA P67A1有货440带COM 口 1*PS/2集显大板11552*D3全固态20千兆DVI+VGA H61AP 有货520唯一一款带6根PCI槽的主板，接口全集显大板11552*D3全固态60千兆VGA H67M-V少量499集显小板11554*D3全固态20千兆DVI+VGA H67M-S 少量599集显小板11554*D3全固态20千兆DVI+VGA+HDMI A55M订货385最新AMD® FM1 Socket 的A/E2系列APU 处理器1*PS/2集显小板9054*D3全固态20千兆DVI+VGA+HDMI A55A订货525 1*PS/2集显大板9054*D3全固态30千兆DVI+VGA A75M订货440支持4个USB3.0接口集显小板9054*D3全固态20千兆DVI+VGA+HDMI A75A订货650 1*PS/2集显大板9054*D3全固态30千兆DVI+VGA A770A8G-I 网吧专供停产清库350通過AMD 網吧專用主板認證独显大板AM34*D3全固态31千兆CPU 内存电容PCI IDE 网卡G41G41MT-S2PT 少量到货340带打印口并口 108dB蓝光音频芯片 DualBIOS+混合型EFI集显小板7752*D3全固态21千兆VGA H61M-DS2 主力330支持Intel 次世代22纳米CPUDualBIOS+混合型EFI 、支持PCIe3.0显卡集显小板11552*D3全固态00千兆VGA H61M DS2H 订货360后方面板有6个USB2.0接口集显小板11552*D4全固态00千兆VGA/HDMI H61M-S2P有货415接口全集显小板11552*D3全固态20千兆H61MA D2V 少量375集显小板11552*D3全固态00千兆DVI P61-S3 少量490独显大板11552*D3全固态30千兆P61A-D3订货540独显大板11552*D3全固态30千兆B75M-D3V少量450集显小板11552*D3全固态10千兆VGA/DVI B75 D3V 少量630集显大板11554*D3全固态20千兆VGA/DVI P75 D3苏州库630带4个USB3.0独显大板11554*D3全固态4千兆H77DS3H少量690原生支持USB3.0集显大板11554*D3全固态20千兆HDMI+VGA+DVI H77MD3H 少量670替代H67MA-USB3，原生支持USB3.0集显小板11554*D3全固态10千兆HDMI+VGA+DVI Z77M-D3H 少量740替代Z68MD2H集显小板11554*D3全固态10千兆DVI/HDMI Z77P-D3少量760替代Z68PDS3/Z68APD3独显大板11554*D3全固态20千兆DVI/HDMI Z77-DS3H少量830独显大板11554*D3全固态20千兆DVI/HDMI Z77-D3H 订货890替代Z68AD3H 独显大板11554*D3全固态20千兆DVI/HDMI Z77X-UD3H 订货1135替代Z68XPUD3R 独显大板11554*D3全固态1千兆DVI/HDMIF2A55M DS2苏州库430集显小板9042*D3全固态10千兆DVI A55-S3P 少量490带COM 口独显大板9052*D3全固态20千兆HDMI A55M-DS2主力385集显小板9052*D3全固态10千兆DVI A75M-DS2苏州库430 1*PS/2集显小板9052*D3全固态10千兆DVI A75-DS3P苏州库540 1*PS/2集显大板9054*D3全固态30千兆 HDMI 78LMT S2苏州库299集显小板AM3+2*D3半固态10千兆DVI 780T D3L苏州库390独显大板AM3+2*D3全固态20千兆970A 970A DS3有货560独显大板AM3+4*D3全固态20千兆990XA UD3苏州库945独显大板AM3+4*D3全固态20千兆990FXA UD5苏州库1340独显大板AM3+4*D3全固态1千兆板型/VGA产品描述INTELH61B75H77Z77780LA75凭技嘉Z77全系列序列号，可兑换50元现金凭B75任意型号主板+intel IVY i3 （3220 /3220T 22nm ）中文盒，可兑换20元现金库况芯片型号AMDA55990X芯片库况H67H61INTEL批发价AMDA55A75技嘉（GIGABYTE ）主板型号CPU平台视频接口参 数速帮科技主机板渠道体系执行日期：2012.11.04一线报价品牌： FOXCONN 、GIGABYTE 、ASUS富士康（FOXCONN ）主板视频接口板型/VGA批发价CPU平台参 数产品描述。

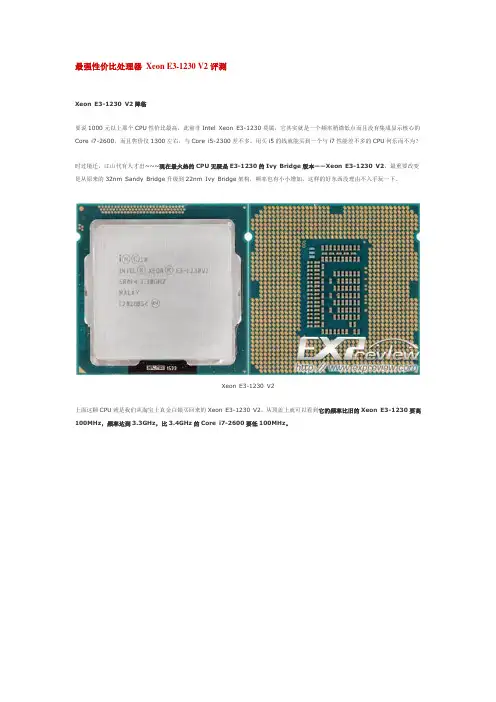

最强性价比处理器Xeon E3-1230 V2评测Xeon E3-1230 V2降临要说1000元以上那个CPU性价比最高，此前非Intel Xeon E3-1230莫属，它其实就是一个频率稍微低点而且没有集成显示核心的Core i7-2600，而且售价仅1300左右，与Core i5-2300差不多，用买i5的钱就能买到一个与i7性能差不多的CPU何乐而不为？时过境迁，江山代有人才出~~~现在最火热的CPU无疑是E3-1230的Ivy Bridge版本——Xeon E3-1230 V2，最重要改变是从原来的32nm Sandy Bridge升级到22nm Ivy Bridge架构，频率也有小小增加，这样的好东西没理由不入手玩一下。
Xeon E3-1230 V2上面这颗CPU就是我们从淘宝上真金白银买回来的Xeon E3-1230 V2，从顶盖上就可以看到它的频率比旧的Xeon E3-1230要高100MHz，频率达到3.3GHz，比3.4GHz的Core i7-2600要低100MHz。
三款CPU对比E3-1230 V2的PCB颜色要浅些，从CPU背部照片可以看到元件的布局有略微改变，Ivy Bridge与Sandy Bridge都是用LGA 1155接口，所以现在的6系列主板在升级BIOS后都可以使用，而新出的7系列主板基本上能正确识别。
CPU-Z信息最新的CPU-Z 1.60.1已经可以正确识别到E3-1230 V2了，可以看到这真的是22nm Ivy Bridge架构的，也不是ES产品，这是正式版的CPU，步进为E1。
Xeon E3-1230的CPU-Z截图，两者的指令集是一样的Intel Xeon E3-1230 V2基本规格在规格上面其实这三款CPU其实是非常相像的，除了频率上的差别外，两款Xeon都没有集成显示核心，因此TDP都要低些，E3-12 30 V2采用的是22nm工艺TDP则更低些，仅69W，这两颗Xeon都支持ECC内存，这是消费级Core系列所不支持的。
