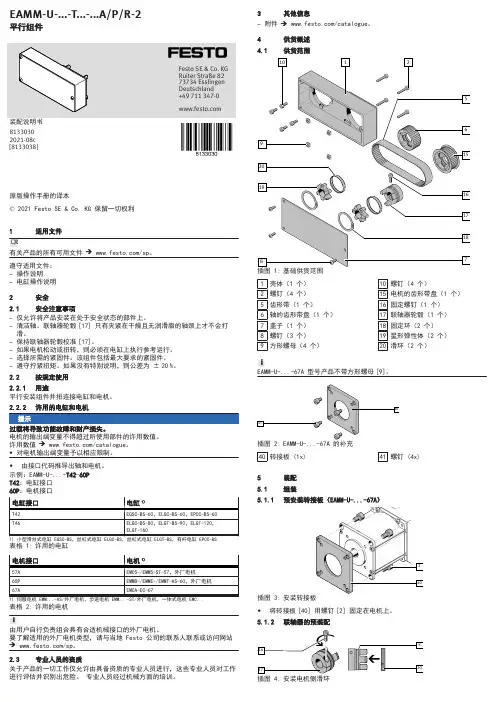

1适用文件遵守适用文件：–操作说明–电缸操作说明2安全2.1安全注意事项–仅允许将产品安装在处于安全状态的部件上。
–清洁轴。
联轴器轮毂[17] 只有夹紧在干燥且无润滑脂的轴颈上才不会打滑。
–保持联轴器轮毂校准[17]。
–如果电机松动或扭转，则必须在电缸上执行参考运行。
–选择所需的紧固件。
该组件包括最大要求的紧固件。
–遵守拧紧扭矩。
如果没有特别说明，则公差为 ±20%。
2.2按规定使用2.2.1用途平行安装组件并排连接电缸和电机。
2.2.2许用的电缸和电机•由接口代码推导出轴和电机。
示例：EAMM-U-...-T42-60PT42：电缸接口60P：电机接口表格 1:许用的电缸表格 2:许用的电机2.3专业人员的资质关于产品的一切工作仅允许由具备资质的专业人员进行，这些专业人员对工作进行评估并识别出危险。
专业人员经过机械方面的培训。
3其他信息–附件 è/catalogue。
4供货概述4.1供货范围插图 2:EAMM-U-...-67A 的补充5装配5.1组装5.1.1预安装转接板（EAMM-U-...-67A）插图 3:安装转接板•将转接板[40] 用螺钉[2] 固定在电机上。
5.1.2联轴器的预装配1.将滑环 [20] 装入电机侧联轴器轮毂 [17] 的槽 [K] 内。
2.拧开夹紧螺钉[16]。
插图 5:在电机侧推开联轴器轮毂•用合适的安装孔将联轴器轮毂 [17] 推到轴颈[C] 上。
插图 6:在电机侧校准联轴器轮毂1.遵守间距 (Y) è 5.1.3 对准联轴器。
2.拧紧电机侧夹紧螺钉[16]。
插图 7:安装电缸侧滑环•将滑环 [20] 装入电缸侧联轴器轮毂 [P] 的槽 [L] 内。
5.1.3对准联轴器5.1.4连接电机和电缸插图 9:安装电机侧齿形带盘1.将星形弹性体 [19] 以旋转钮 [M] 向外的方式插入齿形带盘 [15] 中。
2.将齿形带盘 [15] 连同星形弹性体 [19] 推到联轴器轮毂 [17] 的挡块处。

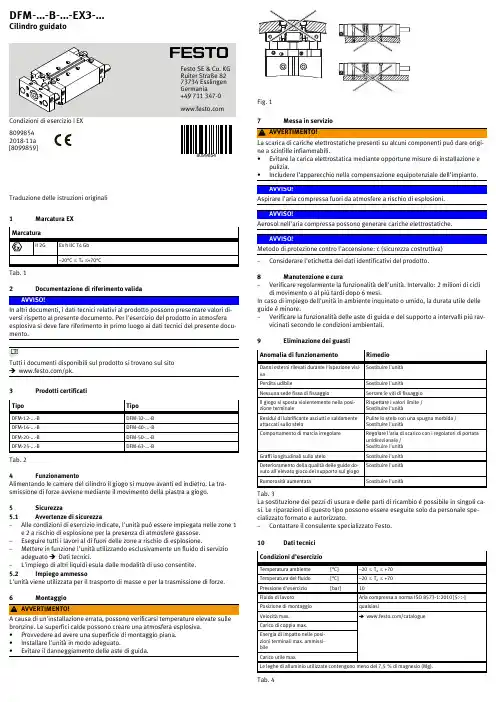

Traduzione delle istruzioni originali 1Marcatura EXTab. 1 2Documentazione di riferimento validaIn altri documenti, i dati tecnici relativi al prodotto possono presentare valori diversi rispetto al presente documento. Per l'esercizio del prodotto in atmosfera esplosiva si deve fare riferimento in primo luogo ai dati tecnici del presente documento.Tutti i documenti disponibili sul prodotto si trovano sul sito è/pk.3Prodotti certificatiTipoTipoDFM12...B DFM32...B DFM16...B DFM40...B DFM20...B DFM50...B DFM25...BDFM63...BTab. 24FunzionamentoAlimentando le camere del cilindro il giogo si muove avanti ed indietro. La trasmissione di forze avviene mediante il movimento della piastra a giogo.5Sicurezza 5.1Avvertenze di sicurezza–Alle condizioni di esercizio indicate, l'unità può essere impiegata nelle zone 1e 2 a rischio di esplosione per la presenza di atmosfere gassose.–Eseguire tutti i lavori al di fuori delle zone a rischio di esplosione.–Mettere in funzione l'unità utilizzando esclusivamente un fluido di servizioadeguato è Dati tecnici.–L'impiego di altri liquidi esula dalle modalità di uso consentite.5.2Impiego ammessoL'unità viene utilizzata per il trasporto di masse e per la trasmissione di forze.6Montaggio A causa di un'installazione errata, possono verificarsi temperature elevate sulle bronzine. Le superfici calde possono creare una atmosfera esplosiva.•Provvedere ad avere una superficie di montaggio piana.•Installare l'unità in modo adeguato.•Evitare il danneggiamento delle aste di guida.7Messa in servizio La scarica di cariche elettrostatiche presenti su alcuni componenti può dare origine a scintille infiammabili.•Evitare la carica elettrostatica mediante opportune misure di installazione epulizia.•Includere l’apparecchio nella compensazione equipotenziale dell’impianto.Aspirare l'aria compressa fuori da atmosfere a rischio di esplosioni. Aerosol nell'aria compressa possono generare cariche elettrostatiche.Metodo di protezione contro l'accensione: c (sicurezza costruttiva)–Considerare l'etichetta dei dati identificativi del prodotto.8Manutenzione e cura–Verificare regolarmente la funzionalità dell'unità. Intervallo: 2 milioni di cicli di movimento o al più tardi dopo 6 mesi.In caso di impiego dell'unità in ambiente inquinato o umido, la durata utile delle guide è minore.–Verificare la funzionalità delle aste di guida e del supporto a intervalli più ravvicinati secondo le condizioni ambientali.9Eliminazione dei guastiAnomalia di funzionamentoRimedioDanni esterni rilevati durante l'ispezione visivaSostituire l'unitàPerdita udibileSostituire l'unitàNessuna sede fissa di fissaggioSerrare le viti di fissaggio Il giogo si sposta violentemente nella posizione terminaleRispettare i valori limite /Sostituire l'unitàResidui di lubrificante asciutti e saldamente attaccati sullo steloPulire lo stelo con una spugna morbida /Sostituire l'unitàComportamento di marcia irregolareRegolare l'aria di scarico con i regolatori di portata unidirezionale /Sostituire l'unitàGraffi longitudinali sullo steloSostituire l'unitàDeterioramento della qualità delle guide dovuto all'elevato gioco del supporto sul giogo Sostituire l'unitàRumorosità aumentataSostituire l'unitàTab. 3La sostituzione dei pezzi di usura e delle parti di ricambio è possibile in singoli casi. Le riparazioni di questo tipo possono essere eseguite solo da personale specializzato formato e autorizzato.–Contattare il consulente specializzato Festo.10Dati tecniciCondizioni d’esercizioTemperatura ambiente [°C]–20 £ T a £ +70Temperatura del fluido [°C]–20 £ T a £ +70Pressione d'esercizio [bar]10Fluido di lavoro Aria compressa a norma ISO 85731:2010 [5::]Posizione di montaggio qualsiasiVelocità max.Carico di coppia max.Energia di impatto nelle posizioni terminali max. ammissibileCarico utile max.è/catalogueLe leghe di alluminio utilizzate contengono meno del 7,5 % di magnesio (Mg).Tab. 48099854DFM-…-B-…-EX3-…Cilindro guidato8099854201811a [8099859]Festo SE & Co. KG Ruiter Straße 82 73734 Esslingen Germania+49 711 347。

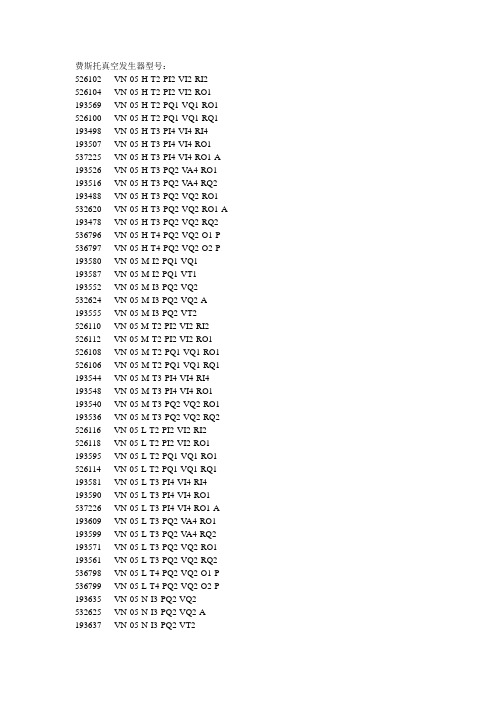

费斯托真空发生器型号：526102 VN-05-H-T2-PI2-VI2-RI2 526104 VN-05-H-T2-PI2-VI2-RO1 193569 VN-05-H-T2-PQ1-VQ1-RO1 526100 VN-05-H-T2-PQ1-VQ1-RQ1 193498 VN-05-H-T3-PI4-VI4-RI4 193507 VN-05-H-T3-PI4-VI4-RO1 537225 VN-05-H-T3-PI4-VI4-RO1-A 193526 VN-05-H-T3-PQ2-V A4-RO1 193516 VN-05-H-T3-PQ2-V A4-RQ2 193488 VN-05-H-T3-PQ2-VQ2-RO1 532620 VN-05-H-T3-PQ2-VQ2-RO1-A 193478 VN-05-H-T3-PQ2-VQ2-RQ2 536796 VN-05-H-T4-PQ2-VQ2-O1-P 536797 VN-05-H-T4-PQ2-VQ2-O2-P 193580 VN-05-M-I2-PQ1-VQ1 193587 VN-05-M-I2-PQ1-VT1 193552 VN-05-M-I3-PQ2-VQ2 532624 VN-05-M-I3-PQ2-VQ2-A 193555 VN-05-M-I3-PQ2-VT2 526110 VN-05-M-T2-PI2-VI2-RI2 526112 VN-05-M-T2-PI2-VI2-RO1 526108 VN-05-M-T2-PQ1-VQ1-RO1 526106 VN-05-M-T2-PQ1-VQ1-RQ1 193544 VN-05-M-T3-PI4-VI4-RI4 193548 VN-05-M-T3-PI4-VI4-RO1 193540 VN-05-M-T3-PQ2-VQ2-RO1 193536 VN-05-M-T3-PQ2-VQ2-RQ2 526116 VN-05-L-T2-PI2-VI2-RI2 526118 VN-05-L-T2-PI2-VI2-RO1 193595 VN-05-L-T2-PQ1-VQ1-RO1 526114 VN-05-L-T2-PQ1-VQ1-RQ1 193581 VN-05-L-T3-PI4-VI4-RI4 193590 VN-05-L-T3-PI4-VI4-RO1 537226 VN-05-L-T3-PI4-VI4-RO1-A 193609 VN-05-L-T3-PQ2-V A4-RO1 193599 VN-05-L-T3-PQ2-V A4-RQ2 193571 VN-05-L-T3-PQ2-VQ2-RO1 193561 VN-05-L-T3-PQ2-VQ2-RQ2 536798 VN-05-L-T4-PQ2-VQ2-O1-P 536799 VN-05-L-T4-PQ2-VQ2-O2-P 193635 VN-05-N-I3-PQ2-VQ2 532625 VN-05-N-I3-PQ2-VQ2-A 193637 VN-05-N-I3-PQ2-VT2193627 VN-05-N-T3-PI4-VI4-RI4 193631 VN-05-N-T3-PI4-VI4-RO1 193623 VN-05-N-T3-PQ2-VQ2-RO1 193619 VN-05-N-T3-PQ2-VQ2-RQ2 526103 VN-07-H-T2-PI2-VI2-RI2 526105 VN-07-H-T2-PI2-VI2-RO1 193570 VN-07-H-T2-PQ1-VQ1-RO1 526101 VN-07-H-T2-PQ1-VQ1-RQ1 193499 VN-07-H-T3-PI4-VI4-RI4 193508 VN-07-H-T3-PI4-VI4-RO1 532632 VN-07-H-T3-PI4-VI4-RO1-A 193527 VN-07-H-T3-PQ2-V A4-RO1 193517 VN-07-H-T3-PQ2-V A4-RQ2 193489 VN-07-H-T3-PQ2-VQ2-RO1 532628 VN-07-H-T3-PQ2-VQ2-RO1-A 193479 VN-07-H-T3-PQ2-VQ2-RQ2 536800 VN-07-H-T4-PQ2-VQ2-O1-P 536801 VN-07-H-T4-PQ2-VQ2-O2-P 193586 VN-07-M-I2-PQ1-VQ1 193588 VN-07-M-I2-PQ1-VT1 193553 VN-07-M-I3-PQ2-VQ2 532634 VN-07-M-I3-PQ2-VQ2-A 193556 VN-07-M-I3-PQ2-VT2 526111 VN-07-M-T2-PI2-VI2-RI2 526113 VN-07-M-T2-PI2-VI2-RO1 526109 VN-07-M-T2-PQ1-VQ1-RO1 526107 VN-07-M-T2-PQ1-VQ1-RQ1 193545 VN-07-M-T3-PI4-VI4-RI4 193549 VN-07-M-T3-PI4-VI4-RO1 193541 VN-07-M-T3-PQ2-VQ2-RO1 193537 VN-07-M-T3-PQ2-VQ2-RQ2 193582 VN-07-L-T3-PI4-VI4-RI4 193591 VN-07-L-T3-PI4-VI4-RO1 532633 VN-07-L-T3-PI4-VI4-RO1-A 193610 VN-07-L-T3-PQ2-V A4-RO1 193600 VN-07-L-T3-PQ2-V A4-RQ2 193572 VN-07-L-T3-PQ2-VQ2-RO1 532629 VN-07-L-T3-PQ2-VQ2-RO1-A 193562 VN-07-L-T3-PQ2-VQ2-RQ2 536802 VN-07-L-T4-PQ2-VQ2-O1-P 536803 VN-07-L-T4-PQ2-VQ2-O2-P 532635 VN-07-N-I3-PQ2-VQ2-A 193500 VN-10-H-T3-PI4-VI4-RI4 193509 VN-10-H-T3-PI4-VI4-RO1193528 VN-10-H-T3-PQ2-V A4-RO1 193518 VN-10-H-T3-PQ2-V A4-RQ2 193490 VN-10-H-T3-PQ2-VQ2-RO1 532638 VN-10-H-T3-PQ2-VQ2-RO1-A 193480 VN-10-H-T3-PQ2-VQ2-RQ2 549252 VN-10-H-T4-PQ2-V A5-RO2 526153 VN-10-H-T4-PQ2-V A5-RQ3 536804 VN-10-H-T4-PQ2-VQ2-O1-P 536805 VN-10-H-T4-PQ2-VQ2-O2-P 549251 VN-10-H-T4-PQ2-VQ3-RO2 526147 VN-10-H-T4-PQ2-VQ3-RQ3 193554 VN-10-M-I3-PQ2-VQ2 543315 VN-10-L-T3-PI4-V A4-RO1 193583 VN-10-L-T3-PI4-VI4-RI4 193592 VN-10-L-T3-PI4-VI4-RO1 532643 VN-10-L-T3-PI4-VI4-RO1-A 193611 VN-10-L-T3-PQ2-V A4-RO1 193601 VN-10-L-T3-PQ2-V A4-RQ2 193573 VN-10-L-T3-PQ2-VQ2-RO1 532639 VN-10-L-T3-PQ2-VQ2-RO1-A 193563 VN-10-L-T3-PQ2-VQ2-RQ2 549254 VN-10-L-T4-PQ2-V A5-RO2 526163 VN-10-L-T4-PQ2-V A5-RQ3 536806 VN-10-L-T4-PQ2-VQ2-O1-P 536807 VN-10-L-T4-PQ2-VQ2-O2-P 549253 VN-10-L-T4-PQ2-VQ3-RO2 526157 VN-10-L-T4-PQ2-VQ3-RQ3 193502 VN-14-H-T4-PI4-VI5-RI5 547705 VN-14-H-T4-PI4-VI5-RO2 532719 VN-14-H-T4-PI5-VI5-RO2-A 547706 VN-14-H-T4-PQ2-V A5-RO2 193520 VN-14-H-T4-PQ2-V A5-RQ3 547707 VN-14-H-T4-PQ2-VQ3-RO2 193482 VN-14-H-T4-PQ2-VQ3-RQ3 532646 VN-14-H-T4-PQ3-VQ3-RO2-A 193585 VN-14-L-T4-PI4-VI5-RI5 547708 VN-14-L-T4-PI4-VI5-RO2 532720 VN-14-L-T4-PI5-VI5-RO2-A 547709 VN-14-L-T4-PQ2-V A5-RO2 193603 VN-14-L-T4-PQ2-V A5-RQ3 547710 VN-14-L-T4-PQ2-VQ3-RO2 193565 VN-14-L-T4-PQ2-VQ3-RQ3 532647 VN-14-L-T4-PQ3-VQ3-RO2-A526145 VN-20-H-T6-PQ4-V A5-RO2 193495 VN-20-H-T6-PQ4-VQ5-RO2 526131 VN-20-L-T6-PI5-VI6-RO2 526135 VN-20-L-T6-PQ4-V A5-RO2 193578 VN-20-L-T6-PQ4-VQ5-RO2 526142 VN-30-H-T6-PI5-VI6-RO2 526146 VN-30-H-T6-PQ4-V A5-RO2 193497 VN-30-H-T6-PQ4-VQ5-RO2 526132 VN-30-L-T6-PI5-VI6-RO2 526136 VN-30-L-T6-PQ4-V A5-RO2费斯托气缸DNCB-32- -PPV-ADNCB-32-25-PPV-ADNCB-32-40-PPV-ADNCB-32-50-PPV-ADNCB-32-80-PPV-ADNCB-32-100-PPV-ADNCB-32-125-PPV-ADNCB-32-160-PPV-ADNCB-32-200-PPV-ADNCB-32-250-PPV-ADNCB-32-320-PPV-ADNCB-32-400-PPV-ADNCB-32-500-PPV-ADNCB-40- -PPV-ADNCB-40-25-PPV-ADNCB-40-40-PPV-ADNCB-40-80-PPV-A DNCB-40-100-PPV-A DNCB-40-125-PPV-A DNCB-40-160-PPV-A DNCB-40-200-PPV-A DNCB-40-250-PPV-A DNCB-40-320-PPV-A DNCB-40-400-PPV-A DNCB-40-500-PPV-A DNCB-50- -PPV-A DNCB-50-25-PPV-A DNCB-50-40-PPV-A DNCB-50-50-PPV-A DNCB-50-80-PPV-A DNCB-50-100-PPV-A DNCB-50-125-PPV-A DNCB-50-160-PPV-A DNCB-50-200-PPV-A DNCB-50-250-PPV-A DNCB-50-320-PPV-A DNCB-50-400-PPV-A DNCB-50-500-PPV-A DNCB-63- -PPV-ADNCB-63-40-PPV-A DNCB-63-50-PPV-A DNCB-63-80-PPV-A DNCB-63-100-PPV-A DNCB-63-125-PPV-A DNCB-63-160-PPV-A DNCB-63-200-PPV-A DNCB-63-250-PPV-A DNCB-63-320-PPV-A DNCB-63-400-PPV-A DNCB-63-500-PPV-A DNCB-80- -PPV-A DNCB-80-25-PPV-A DNCB-80-40-PPV-A DNCB-80-50-PPV-A DNCB-80-80-PPV-A DNCB-80-100-PPV-A DNCB-80-125-PPV-A DNCB-80-160-PPV-A DNCB-80-200-PPV-A DNCB-80-250-PPV-A DNCB-80-320-PPV-A DNCB-80-400-PPV-ADNCB-100- -PPV-A DNCB-100-25-PPV-A DNCB-100-40-PPV-A DNCB-100-50-PPV-A DNCB-100-80-PPV-A DNCB-100-100-PPV-A DNCB-100-125-PPV-A DNCB-100-160-PPV-A DNCB-100-200-PPV-A DNCB-100-250-PPV-A DNCB-100-320-PPV-A DNCB-100-400-PPV-A DNCB-100-500-PPV-A 德国FESTO标准气缸：DNC-32-25-PPVDNC-32-25-PPV-A DNC-32-40-PPVDNC-32-40-PPV-A DNC-32-50-PPVDNC-32-50-PPV-A DNC-32-80-PPVDNC-32-80-PPV-A DNC-32-100-PPVDNC-32-125-PPV DNC-32-125-PPV-A DNC-32-160-PPV DNC-32-160-PPV-A DNC-32-200-PPV DNC-32-200-PPV-A DNC-32-250-PPV DNC-32-250-PPV-A DNC-32-320-PPV DNC-32-320-PPV-A DNC-32-400-PPV DNC-32-400-PPV-A DNC-32-500-PPV DNC-32-500-PPV-A DNC-40- -PPV-A DNC-40-25-PPV DNC-40-25-PPV-A DNC-40-40-PPV DNC-40-40-PPV-A DNC-40-50-PPV DNC-40-50-PPV-A DNC-40-80-PPV DNC-40-80-PPV-ADNC-40-100-PPV-A DNC-40-125-PPV DNC-40-125-PPV-A DNC-40-160-PPV DNC-40-160-PPV-A DNC-40-200-PPV DNC-40-200-PPV-A DNC-40-250-PPV DNC-40-250-PPV-A DNC-40-320-PPV DNC-40-320-PPV-A DNC-40-400-PPV DNC-40-400-PPV-A DNC-40-500-PPV DNC-40-500-PPV-A DNC-50-25-PPV DNC-50-25-PPV-A DNC-50-40-PPV DNC-50-40-PPV-A DNC-50-50-PPV DNC-50-50-PPV-A DNC-50-80-PPV DNC-50-80-PPV-ADNC-50-100-PPV-A DNC-50-125-PPV DNC-50-125-PPV-A DNC-50-160-PPV DNC-50-160-PPV-A DNC-50-200-PPV DNC-50-200-PPV-A DNC-50-250-PPV DNC-50-250-PPV-A DNC-50-320-PPV DNC-50-320-PPV-A DNC-50-400-PPV DNC-50-400-PPV-A DNC-50-500-PPV DNC-63-25-PPV DNC-63-25-PPV-A DNC-63-40-PPV DNC-63-40-PPV-A DNC-63-50-PPV DNC-63-50-PPV-A DNC-63-80-PPV DNC-63-80-PPV-A DNC-63-100-PPVDNC-63-125-PPV DNC-63-125-PPV-A DNC-63-160-PPV DNC-63-160-PPV-A DNC-63-200-PPV DNC-63-200-PPV-A DNC-63-250-PPV DNC-63-250-PPV-A DNC-63-320-PPV DNC-63-320-PPV-A DNC-63-400-PPV DNC-63-400-PPV-A DNC-63-500-PPV DNC-63-500-PPV-A DNC-80-25-PPV DNC-80-25-PPV-A DNC-80-40-PPV DNC-80-40-PPV-A DNC-80-50-PPV DNC-80-50-PPV-A DNC-80-80-PPV DNC-80-80-PPV-A DNC-80-100-PPVDNC-80-125-PPV DNC-80-125-PPV-A DNC-80-160-PPV DNC-80-160-PPV-A DNC-80-200-PPV DNC-80-200-PPV-A DNC-80-250-PPV DNC-80-250-PPV-A DNC-80-320-PPV DNC-80-320-PPV-A DNC-80-400-PPV DNC-80-400-PPV-A DNC-80-500-PPV DNC-80-500-PPV-A DNC-100-25-PPV DNC-100-25-PPV-A DNC-100-40-PPV DNC-100-40-PPV-A DNC-100-50-PPV DNC-100-50-PPV-A DNC-100-80-PPV DNC-100-80-PPV-A DNC-100-100-PPVDNC-100-125-PPV DNC-100-125-PPV-A DNC-100-160-PPV DNC-100-160-PPV-A DNC-100-200-PPV DNC-100-200-PPV-A DNC-100-250-PPV DNC-100-250-PPV-A DNC-100-320-PPV DNC-100-320-PPV-A DNC-100-400-PPV DNC-100-400-PPV-A DNC-100-500-PPV DNC-100-500-PPV-A DNC-125-25-PPV DNC-125-25-PPV-A DNC-125-40-PPV DNC-125-40-PPV-A DNC-125-50-PPV DNC-125-50-PPV-A DNC-125-80-PPV DNC-125-80-PPV-A DNC-125-100-PPVDNC-125-125-PPVDNC-125-125-PPV-A DNC-125-160-PPVDNC-125-160-PPV-A DNC-125-200-PPVDNC-125-200-PPV-A DNC-125-250-PPVDNC-125-250-PPV-A DNC-125-320-PPVDNC-125-320-PPV-A DNC-125-400-PPVDNC-125-400-PPV-A DNC-125-500-PPVDNC-125-500-PPV-A DNC-32- -PPV-A-C180 DNC-32-50-PPV-A-C180 DNC-32-80-PPV-A-C180 DNC-32-100-PPV-A-C180 DNC-32-125-PPV-A-C180 DNC-32-160-PPV-A-C180 DNC-32-200-PPV-A-C180 DNC-32-250-PPV-A-C180 DNC-32-320-PPV-A-C180DNC-40-50-PPV-A-C180 DNC-40-80-PPV-A-C180 DNC-40-100-PPV-A-C180 DNC-40-125-PPV-A-C180 DNC-40-160-PPV-A-C180 DNC-40-200-PPV-A-C180 DNC-40-250-PPV-A-C180 DNC-40-320-PPV-A-C180 DNC-50- -PPV-A-C180 DNC-50-50-PPV-A-C180 DNC-50-80-PPV-A-C180 DNC-50-100-PPV-A-C180 DNC-50-125-PPV-A-C180 DNC-50-160-PPV-A-C180 DNC-50-200-PPV-A-C180 DNC-50-250-PPV-A-C180 DNC-50-320-PPV-A-C180 DNC-63- -PPV-A-C180 DNC-63-50-PPV-A-C180 DNC-63-80-PPV-A-C180 DNC-63-100-PPV-A-C180 DNC-63-125-PPV-A-C180 DNC-63-160-PPV-A-C180DNC-63-250-PPV-A-C180 DNC-63-320-PPV-A-C180 DNC-80- -PPV-A-C180 DNC-80-50-PPV-A-C180 DNC-80-80-PPV-A-C180 DNC-80-100-PPV-A-C180 DNC-80-125-PPV-A-C180 DNC-80-160-PPV-A-C180 DNC-80-200-PPV-A-C180 DNC-80-250-PPV-A-C180 DNC-80-320-PPV-A-C180 DNC-100- -PPV-A-C180 DNC-100-50-PPV-A-C180 DNC-100-80-PPV-A-C180 DNC-100-100-PPV-A-C180 DNC-100-125-PPV-A-C180 DNC-100-160-PPV-A-C180 DNC-100-200-PPV-A-C180 DNC-100-250-PPV-A-C180 DNC-100-320-PPV-A- DNC-32-25-PPVDNC-32-25-PPV-ADNC-32-40-PPVDNC-32-50-PPV DNC-32-50-PPV-A DNC-32-80-PPV DNC-32-80-PPV-A DNC-32-100-PPV DNC-32-100-PPV-A DNC-32-125-PPV DNC-32-125-PPV-A DNC-32-160-PPV DNC-32-160-PPV-A DNC-32-200-PPV DNC-32-200-PPV-A DNC-32-250-PPV DNC-32-250-PPV-A DNC-32-320-PPV DNC-32-320-PPV-A DNC-32-400-PPV DNC-32-400-PPV-A DNC-32-500-PPV DNC-32-500-PPV-A DNC-40-25-PPV DNC-40-25-PPV-A DNC-40-40-PPVDNC-40-50-PPV DNC-40-50-PPV-A DNC-40-80-PPV DNC-40-80-PPV-A DNC-40-100-PPV DNC-40-100-PPV-A DNC-40-125-PPV DNC-40-125-PPV-A DNC-40-160-PPV DNC-40-160-PPV-A DNC-40-200-PPV DNC-40-200-PPV-A DNC-40-250-PPV DNC-40-250-PPV-A DNC-40-320-PPV DNC-40-320-PPV-A DNC-40-400-PPV双DNC-40-400-PPV-A DNC-40-500-PPV DNC-40-500-PPV-A DNC-50-25-PPV DNC-50-25-PPV-A DNC-50-40-PPVDNC-50-50-PPV DNC-50-50-PPV-A DNC-50-80-PPV DNC-50-80-PPV-A DNC-50-100-PPV DNC-50-100-PPV-A DNC-50-125-PPV DNC-50-125-PPV-A DNC-50-160-PPV DNC-50-160-PPV-A DNC-50-200-PPV DNC-50-200-PPV-A DNC-50-250-PPV DNC-50-250-PPV-A DNC-50-320-PPV DNC-50-320-PPV-A DNC-50-400-PPV DNC-50-400-PPV-A DNC-50-500-PPV DNC-50-500-PPV-A DNC-63-25-PPV DNC-63-25-PPV-A DNC-63-40-PPVDNC-63-50-PPV DNC-63-50-PPV-A DNC-63-80-PPV DNC-63-80-PPV-A DNC-63-100-PPV DNC-63-100-PPV-A DNC-63-125-PPV DNC-63-125-PPV-A DNC-63-160-PPV DNC-63-160-PPV-A DNC-63-200-PPV DNC-63-200-PPV-A DNC-63-250-PPV DNC-63-250-PPV-A DNC-63-320-PPV DNC-63-320-PPV-A DNC-63-400-PPV DNC-63-400-PPV-A DNC-63-500-PPV DNC-63-500-PPV-A DNC-80-25-PPV DNC-80-25-PPV-A DNC-80-40-PPVDNC-80-50-PPV DNC-80-50-PPV-A DNC-80-80-PPV DNC-80-80-PPV-A DNC-80-100-PPV DNC-80-100-PPV-A DNC-80-125-PPV DNC-80-125-PPV-A DNC-80-160-PPV DNC-80-160-PPV-A DNC-80-200-PPV DNC-80-200-PPV-A DNC-80-250-PPV DNC-80-250-PPV-A DNC-80-320-PPV DNC-80-320-PPV-A DNC-80-400-PPV DNC-80-400-PPV-A DNC-80-500-PPV DNC-80-500-PPV-A DNC-100-25-PPV DNC-100-25-PPV-A DNC-100-40-PPVDNC-100-50-PPV DNC-100-50-PPV-A DNC-100-80-PPV DNC-100-80-PPV-A DNC-100-100-PPV DNC-100-100-PPV-A DNC-100-125-PPV DNC-100-125-PPV-A DNC-100-160-PPV DNC-100-160-PPV-A DNC-100-200-PPV DNC-100-250-PPV DNC-100-250-PPV-A DNC-100-320-PPV DNC-100-320-PPV-A DNC-100-400-PPV DNC-100-400-PPV-A DNC-100-500-PPV DNC-100-500-PPV-A DNC-125-25-PPV DNC-125-25-PPV-A DNC-125-40-PPV DNC-125-40-PPV-ADNC-125-50-PPV-ADNC-125-80-PPVDNC-125-80-PPV-ADNC-125-100-PPVDNC-125-100-PPV-A DNC-125-125-PPVDNC-125-125-PPV-A DNC-125-160-PPVDNC-125-160-PPV-A DNC-125-200-PPVDNC-125-200-PPV-A DNC-125-250-PPVDNC-125-250-PPV-A DNC-125-320-PPVDNC-125-320-PPV-A DNC-125-400-PPVDNC-125-400-PPV-A DNC-125-500-PPVDNC-125-500-PPV-A DNC-32-50-PPV-ADNC-32-80-PPV-A-C180 DNC-32-100-PPV-A-C180 DNC-32-125-PPV-A-C180DNC-32-200-PPV-A-C180 DNC-32-250-PPV-A-C180 DNC-32-320-PPV-A-C180 DNC-40- -PPV-A-C180 DNC-40-50-PPV-A-C180 DNC-40-80-PPV-A-C180 DNC-40-100-PPV-A-C180 DNC-40-125-PPV-A-C180 DNC-40-160-PPV-A-C180 DNC-40-200-PPV-A-C180 DNC-40-250-PPV-A-C180 DNC-40-320-PPV-A-C180 DNC-50- -PPV-A-C180 DNC-50-50-PPV-A-C180 DNC-50-80-PPV-A-C180 DNC-50-100-PPV-A-C180 DNC-50-125-PPV-A-C180 DNC-50-160-PPV-A-C180 DNC-50-200-PPV-A-C180 DNC-50-250-PPV-A-C180 DNC-50-320-PPV-A-C180 DNC-63- -PPV-A-C180 DNC-63-50-PPV-A-C180DNC-63-100-PPV-A-C180 DNC-63-125-PPV-A-C180 DNC-63-160-PPV-A-C180 DNC-63-200-PPV-A-C180 DNC-63-250-PPV-A-C180 DNC-63-320-PPV-A-C180 DNC-80- -PPV-A-C180 DNC-80-50-PPV-A-C180 DNC-80-80-PPV-A-C180 DNC-80-100-PPV-A-C180 DNC-80-125-PPV-A-C180 DNC-80-160-PPV-A-C180 DNC-80-200-PPV-A-C180 DNC-80-250-PPV-A-C180 DNC-80-320-PPV-A-C180 DNC-100- -PPV-A-C180 DNC-100-50-PPV-A-C180 DNC-100-80-PPV-A-C180 DNC-100-100-PPV-A-C180 DNC-100-125-PPV-A-C180 DNC-100-160-PPV-A-C180 DNC-100-200-PPV-A-C180 DNC-100-250-PPV-A-C180费斯托真空元件DNG-160- -PPV-ADNG-160- -PPV-A-S2 DNG-160- -PPV-A-S6 DNG-200- -PPV-ADNG-200- -PPV-A-S2 DNG-200- -PPV-A-S6 DNG-250- -PPV-ADNG-250- -PPV-A-S2 DNG-250- -PPV-A-S6 DNG-320- -PPV-ADNG-320- -PPV-A-S2 DNG-320- -PPV-A-S6 DNGZK-160- -PPV-A DNGZK-160- -PPV-A-S6 DNGZK-200- -PPV-A DNGZK-200- -PPV-A-S6 DNG-32- -PPV-ADNG-32- -PPV-A-S2 DNG-32- -PPV-A-S3 DNG-32- -PPV-A-S6 DNG-32- -PPV-A-S8 DNG-32-25-PPV-ADNG-32-50-PPV-A DNG-32-80-PPV-A DNG-32-100-PPV-A DNG-32-125-PPV-A DNG-32-160-PPV-A DNG-32-200-PPV-A DNG-32-250-PPV-A DNG-32-320-PPV-A DNG-32-400-PPV-A DNG-32-500-PPV-A DNG-40- -PPV-A DNG-40- -PPV-A-S2 DNG-40- -PPV-A-S3 DNG-40- -PPV-A-S6 DNG-40- -PPV-A-S8 DNG-40-25-PPV-A DNG-40-40-PPV-A DNG-40-50-PPV-A DNG-40-80-PPV-A DNG-40-100-PPV-A DNG-40-125-PPV-A DNG-40-160-PPV-A DNG-40-200-PPV-ADNG-40-320-PPV-A DNG-40-400-PPV-A DNG-40-500-PPV-A DNG-50- -PPV- DNG-50- -PPV-A-S6 DNG-50- -PPV-A-S8 DNG-50-25-PPV-A DNG-50-40-PPV-A DNG-50-50-PPV-A DNG-50-80-PPV-A DNG-50-100-PPV-A DNG-50-125-PPV-A DNG-50-160-PPV-A DNG-50-200-PPV-A DNG-50-250-PPV-A DNG-50-320-PPV-A DNG-50-400-PPV-A DNG-50-500-PPV-A DNG-63- -PPV-A DNG-63- -PPV-A-S2 DNG-63- -PPV-A-S3 DNG-63- -PPV-A-S6 DNG-63- -PPV-A-S8DNG-63-40-PPV-A DNG-63-50-PPV-A DNG-63-80-PPV-A DNG-63-100-PPV-A DNG-63-125-PPV-A DNG-63-160-PPV-A DNG-63-200-PPV-A DNG-63-250-PPV-A DNG-63-320-PPV-A DNG-63-400-PPV-A DNG-63-500-PPV-A DNG-80- -PPV-A DNG-80- -PPV-A-S2 DNG-80- -PPV-A-S3 DNG-80- -PPV-A-S6 DNG-80- -PPV-A-S8 DNG-80-25-PPV-A DNG-80-40-PPV-A DNG-80-50-PPV-A DNG-80-80-PPV-A DNG-80-100-PPV-A DNG-80-125-PPV-A DNG-80-160-PPV-ADNG-80-250-PPV-A DNG-80-320-PPV-A DNG-80-400-PPV-A DNG-80-500-PPV-A 5DNG-100- -PPV-A DNG-100- -PPV-A-S2 DNG-100- -PPV-A-S3 DNG-100- -PPV-A-S6 DNG-100- -PPV-A-S8 DNG-100-25-PPV-A DNG-100-40-PPV-A DNG-100-50-PPV-A DNG-100-80-PPV-A DNG-100-100-PPV-A DNG-100-125-PPV-A DNG-100-160-PPV-A DNG-100-200-PPV-A DNG-100-250-PPV-A DNG-100-320-PPV-A DNG-100-400-PPV-A DNG-100-500-PPV-A DNG-125- -PPV-A DNG-125- -PPV-A-S2DNG-125- -PPV-A-S6 DNG-125- -PPV-A-S8 DNG-125-25-PPV-A DNG-125-40-PPV-A DNG-125-50-PPV-A DNG-125-80-PPV-A DNG-125-100-PPV-A DNG-125-125-PPV-A DNG-125-160-PPV-A DNG-125-200-PPV-A DNG-125-250-PPV-A DNG-125-320-PPV-A DNG-125-400-PPV-A DNG-125-500-PPV-A DNG-160- -PPV-A-S3 DNG-160- -PPV-A-S8 DNG-200- -PPV-A-S3 DNG-200- -PPV-A-S8 DNG-250- -PPV-A-S3 DNG-250- -PPV-A-S8 DNG-320- -PPV-A-S3 DNG-320- -PPV-A-S8 DNGL-32- -PPV-ADNGL-32- -PPV-A-S6 DNGL-40- -PPV-A DNGL-40- -PPV-A-S2 DNGL-40- -PPV-A-S6 DNGL-50- -PPV-A DNGL-50- -PPV-A-S2 DNGL-50- -PPV-A-S6 DNGL-63- -PPV-A DNGL-63- -PPV-A-S2 DNGL-63- -PPV-A-S6 DNGL-80- -PPV-A DNGL-80- -PPV-A-S2 DNGL-80- -PPV-A-S6 DNGL-100- -PPV-A DNGL-100- -PPV-A-S2 DNGL-100- -PPV-A-S6 DNGLZ-32- -PPV-A DNGLZ-32- -PPV-A-S6 DNGLZ-40- -PPV-A DNGLZ-40- -PPV-A-S6 DNGLZ-50- -PPV-A DNGLZ-50- -PPV-A-S6 DNGLZ-63- -PPV-ADNGLZ-80- -PPV-A DNGLZ-80- -PPV-A-S6 DNGLZ-100- -PPV-A DNGLZ-100- -PPV-A-S6 DNGZK-32- -PPV-A DNGZK-32- -PPV-A-S3 DNGZK-32- -PPV-A-S6 DNGZK-32- -PPV-A-S8 DNGZK-32-40-PPV-A DNGZK-32-50-PPV-A DNGZK-32-80-PPV-A DNGZK-32-100-PPV-A DNGZK-32-125-PPV-A DNGZK-32-160-PPV-A DNGZK-32-200-PPV-A DNGZK-32-250-PPV-A DNGZK-32-320-PPV-A DNGZK-32-400-PPV-A DNGZK-32-500-PPV-A DNGZK-40- -PPV-A DNGZK-40- -PPV-A-S3 DNGZK-40- -PPV-A-S6 DNGZK-40- -PPV-A-S8DNGZK-40-50-PPV-A DNGZK-40-80-PPV-A DNGZK-40-100-PPV-A DNGZK-40-125-PPV-A DNGZK-40-160-PPV-A DNGZK-40-200-PPV-A DNGZK-40-250-PPV-A DNGZK-40-320-PPV-A DNGZK-40-400-PPV-A DNGZK-40-500-PPV-A DNGZK-50- -PPV-A DNGZK-50- -PPV-A-S3 DNGZK-50- -PPV-A-S6 DNGZK-50- -PPV-A-S8 DNGZK-50-40-PPV-A DNGZK-50-50-PPV-A DNGZK-50-80-PPV-A DNGZK-50-100-PPV-A DNGZK-50-125-PPV-A DNGZK-50-160-PPV-A DNGZK-50-200-PPV-A DNGZK-50-250-PPV-A DNGZK-50-320-PPV-ADNGZK-50-500-PPV-A DNGZK-63- -PPV-A DNGZK-63- -PPV-A-S3 DNGZK-63- -PPV-A-S6 DNGZK-63- -PPV-A-S8 DNGZK-63-40-PPV-A DNGZK-63-50-PPV-A DNGZK-63-80-PPV-A DNGZK-63-100-PPV-A DNGZK-63-125-PPV-A DNGZK-63-160-PPV-A DNGZK-63-200-PPV-A DNGZK-63-250-PPV-A DNGZK-63-320-PPV-A DNGZK-63-400-PPV-A DNGZK-63-500-PPV-A DNGZK-80- -PPV-A DNGZK-80- -PPV-A-S3 DNGZK-80- -PPV-A-S6 DNGZK-80- -PPV-A-S8 DNGZK-80-50-PPV-A DNGZK-80-80-PPV-A DNGZK-80-100-PPV-ADNGZK-80-160-PPV-A DNGZK-80-200-PPV-A DNGZK-80-250-PPV-A DNGZK-80-320-PPV-A DNGZK-80-400-PPV-A DNGZK-80-500-PPV-A DNGZK-100- -PPV-A DNGZK-100- -PPV-A-S3 DNGZK-100- -PPV-A-S6 DNGZK-100- -PPV-A-S8 DNGZK-100-50-PPV-A DNGZK-100-80-PPV-A DNGZK-100-100-PPV-A DNGZK-100-125-PPV-A DNGZK-100-160-PPV-A DNGZK-100-200-PPV-A DNGZK-100-250-PPV-A DNGZK-100-320-PPV-A DNGZK-100-400-PPV-A DNGZK-100-500-PPV-A DNGZK-125- -PPV-A DNGZK-125- -PPV-A-S3 DNGZK-125- -PPV-A-S6DNGZK-160- -PPV-A-S3 DNGZK-160- -PPV-A-S8 DNGZK-200- -PPV-A-S3 DNGZK-200- -PPV-A-S8 DGP-18- -PPV-A-B1 DGP-25- -PPV-A-B DGP-25-250-PPV-A-B DGP-25-400-PPV-A-B DGP-25-500-PPV-A-B DGP-25-1000-PPV-A-B DGP-32- -PPV-A-B DGP-32-250-PPV-A-B DGP-32-400-PPV-A-B DGP-32-500-PPV-A-B DGP-32-1000-PPV-A-B DGP-40- -PPV-A-B DGP-40-250-PPV-A-B DGP-40-400-PPV-A-B DGP-40-500-PPV-A-B DGP-40-1000-PPV-A-B DGP-50- -PPV-A-B DGP-63- -PPV-A-B DGP-80- -PPV-A-BDGPL-25- -PPV-A-GF-BDGPL-25-250-PPV-A-B-KFDGPL-25-400-PPV-A-B-KFDGPL-25-500-PPV-A-B-KFDGPL-25-1000-PPV-A-B-KFDGPL-32- -PPV-A-GF-BDGPL-32-250-PPV-A-B-KFDGPL-32-400-PPV-A-B-KFDGPL-32-500-PPV-A-B-KFDGPL-32-1000-PPV-A-B-KFDGPL-40-250-PPV-A-B-KFDGPL-40-400-PPV-A-B-KFDGPL-40-500-PPV-A-B-KFDGPL-40-1000-PPV-A-B-KFDGPL-50- -PPV-A-GF-BDGPL-63- -PPV-A-GF-BDGPL-63- -PPV-A-KF-BDGPL-80- -PPV-A-KF-BFESTO气缸带活塞杆的气缸和派生形式，符合一个或多个产品标准.ADN系列、ADNP系列、AEN 系列、CDC 系列、DNC系列、DNCB系列、DNG系列、DNGL系列、DNGLZ系列、DNGZK系列、DNGZS系列、DSBF系列、DSN系列、DSNU系列、DSNUP系列、ESN系列、ESNU系列等标准气缸，欢迎来电咨询订购。
费斯托真空发生器参数设置
费斯托真空发生器的参数设置可以通过Festo配置工具(FCT)进行，该工具允许用户对系统中的所有驱动器一览无余。
您可以使用FCT的配置和调试软件逐步或按顺序实现轴系统运动，采用示教方法为定位命令表编写单独的记录，并运用跟踪功能。
在真空发生器增压以及电磁阀切换后，才会发生真空。
关断真空后，通过第二个电磁阀激发一个喷射脉冲，将工件从吸盘上释放下来，快速释放真空。
喷射脉冲的气源可通过气源口或单独的接口连接。
真空开关接线时，常开和常闭线缆一般只接其中一根。
给真空发生器供气时，标准气压为
6bar。
气压越小，真空口产生的负压越小。
如果气源处理压力表显示6bar，可能经过各种分流之后，到达真空发生器的气压很小。
所有Festo 真空发生器都是单体结构，采用文丘里管工作原理。
产品系列中不同的性能等级可以按特定的要求来选择适用的真空发生器。
例如，真空发生器OVEM的总体过程可靠，因为它监控设置的抽空和喷射时间，并发送自动故障通知。
可以使用IO-Link从PLC方便地控制。
节气功能可将您的压缩空气成本降至最低。

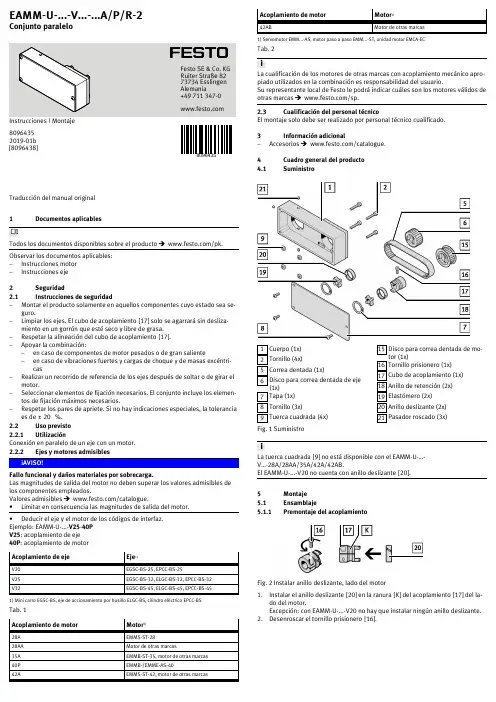

Traducción del manual original 1Documentos aplicablesTodos los documentos disponibles sobre el producto è/pk.Observar los documentos aplicables:–Instrucciones motor –Instrucciones eje2Seguridad 2.1Instrucciones de seguridad–Montar el producto solamente en aquellos componentes cuyo estado sea seguro.–Limpiar los ejes. El cubo de acoplamiento [17] solo se agarrará sin deslizamiento en un gorrón que esté seco y libre de grasa. –Respetar la alineación del cubo de acoplamiento [17].–Apoyar la combinación:–en caso de componentes de motor pesados o de gran saliente–en caso de vibraciones fuertes y cargas de choque y de masas excéntricas–Realizar un recorrido de referencia de los ejes después de soltar o de girar elmotor.–Seleccionar elementos de fijación necesarios. El conjunto incluye los elementos de fijación máximos necesarios.–Respetar los pares de apriete. Si no hay indicaciones especiales, la toleranciaes de ± 20 %.2.2Uso previsto 2.2.1UtilizaciónConexión en paralelo de un eje con un motor.2.2.2Ejes y motores admisiblesFallo funcional y daños materiales por sobrecarga.Las magnitudes de salida del motor no deben superar los valores admisibles de los componentes empleados.Valores admisibles è /catalogue.•Limitar en consecuencia las magnitudes de salida del motor.•Deducir el eje y el motor de los códigos de interfaz.Ejemplo: EAMMU...V2540P V25: acoplamiento de eje 40P : acoplamiento de motor Acoplamiento de ejeEje 1)V20EGSCBS25, EPCCBS25V25EGSCBS32, ELGCBS32, EPCCBS32V32EGSCBS45, ELGCBS45, EPCCBS451) Mini carro EGSCBS, eje de accionamiento por husillo ELGCBS, cilindro eléctrico EPCCBSTab. 1Acoplamiento de motorMotor 1)28A EMMSST2828AA Motor de otras marcas35AEMMBST35, motor de otras marcas 40P EMMB/EMMEAS4042AEMMSST42, motor de otras marcasAcoplamiento de motorMotor 1)42ABMotor de otras marcas1) Servomotor EMM...AS, motor paso a paso EMM...ST, unidad motor EMCAECTab. 2La cualificación de los motores de otras marcas con acoplamiento mecánico apropiado utilizados en la combinación es responsabilidad del usuario.Su representante local de Festo le podrá indicar cuáles son los motores válidos de otras marcas è /sp.2.3Cualificación del personal técnicoEl montaje solo debe ser realizado por personal técnico cualificado. 3Información adicional–Accesorios è /catalogue.4Cuadro general del producto 4.1Suministro1Cuerpo (1x)2Tornillo (4x)5Correa dentada (1x)6Disco para correa dentada de eje (1x)7Tapa (1x)8Tornillo (3x)9Tuerca cuadrada (4x)15Disco para correa dentada de motor (1x)16Tornillo prisionero (1x)17Cubo de acoplamiento (1x)18Anillo de retención (2x)19Elastómero (2x)20Anillo deslizante (2x)21Pasador roscado (3x)Fig. 1 SuministroLa tuerca cuadrada [9] no está disponible con el EAMMU…V…28A/28AA/35A/42A/42AB.El EAMMU...V20 no cuenta con anillo deslizante [20].5Montaje 5.1Ensamblaje5.1.1Premontaje del acoplamientoFig. 2 Instalar anillo deslizante, lado del motor1.Instalar el anillo deslizante [20] en la ranura [K] del acoplamiento [17] del lado del motor.Excepción: con EAMMU...V20 no hay que instalar ningún anillo deslizante.2.Desenroscar el tornillo prisionero [16].8096435EAMM-U-...-V...-...A/P/R-2Conjunto paralelo8096435201901b [8096438]Festo SE & Co. KG Ruiter Straße 82 73734 Esslingen Alemania+49 711 347Fig. 3 Deslizar el cubo de acoplamiento •Insertar el cubo de acoplamiento [17] con el taladro apropiado en el gorróndel eje [C].Fig. 4 Alinear el cubo de acoplamiento1.Respetar la distancia (Y) .2.Apretar el tornillo prisionero del lado del motor [16].Fig. 5 Instalar anillo deslizante, lado del eje •Instalar el anillo deslizante [20] en la ranura [L] del cubo de acoplamiento del lado del eje [P].Excepción: con EAMMU...V20 no hay que instalar ningún anillo deslizante.5.1.2Alineación de acoplamientoAlineación defectuosa del acoplamientoSi la dimensión Y está mal ajustada, se produce un mayor desgaste de la correa y puede provocar el contacto mecánico entre disco para correa dentada y cuerpo y tapa.•Respetar la distancia.Fig. 6 Alineación del cubo de acoplamiento EAMM-U-Y ±0,3[mm]30V2028A 2030V2028AA 15,938V2535A 2045V2540P 2045V2542A 1945V2542AB 1945V3240P 2045V3242A 1945V3242AB19Tab. 35.1.3Conexión motor y ejeFig. 7 Fijar el disco para correa dentada del lado del motor1.Insertar la estrella de elastómero [19], con el rebaje [M] mirando hacia el exterior, en el disco para correa dentada [15].2.Deslizar hasta el tope el disco para correa dentada [15] junto con la estrellade elastómero [19] en el cubo de acoplamiento [17].3.Insertar el anillo de retención [18] en la ranura [N] del cubo deacoplamiento [17].Fig. 8 Fijar el disco de correa dentada por el lado del eje1.Insertar la estrella de elastómero [19], con el rebaje [M] mirando hacia el exterior, en el disco para correa dentada [6].2.Deslizar hasta el tope el disco para correa dentada [6] junto con la estrella deelastómero [19] en el cubo de acoplamiento [P].3.Insertar el anillo de retención [18] en la ranura [C] del cubo deacoplamiento [P].Fig. 9 Fijar el cuerpo al eje1.Insertar el cuerpo [1] en el collar de centrado del ejeÄEl pasador antirrotación [O] del eje encaja en el taladro del cuerpo [1].2.Fijar el cuerpo [1] con los pasadores roscados [21] en la ranura en V del collarde centrado.Fig. 10 Posicionamiento del motor •Posicionar el motor en el cuerpo [1].ÄEl motor puede desplazarse y puede inclinarse fácilmente.Fig. 11 Colocar la correa dentada1.Desplazar el motor, hasta hacer tope, en el sentido del eje, e inclinar ligeramente.2.Colocar la correa dentada [5] primero en el disco para correa dentada [15] y,después, en el disco para correa dentada [6].Fig. 12 Fijar el motor •Fijar el motor con los tornillos [2] y las tuercas cuadradas [9] al cuerpo [1].ÄEl motor puede desplazarse pero no se puede inclinar más.Excepción: con el EAMMU...V...28A/28AA/35A/42A/42AB el sentido de montaje es diferente. Fijar el cuerpo [1] con los tornillos [2] al motor. Las tuercas cuadradas [9] no son necesarias.5.1.4Tensado de la correa dentadaExcesiva pretensión de la correa dentada.Cargas radiales inadmisibles o rotura del eje.Elevado desgaste de la correa dentada, así como de los cojinetes del eje y del motor.•Evítese una excesiva pretensión de la correa dentada.Se recomienda que la pretensión de la correa dentada sea reducida.La correa dentada [5] estará tensada cuando los ramales [D] discurran más o menos en paralelo:–Destensada: y > x–Tensada: y L1 … 1,05 xFig. 13 Ramales de la correa dentadaFig. 14 Tensar la correa dentada1.Desplazar el motor hasta que sobre la correa dentada [5] se ejerza la fuerzaelástica Fv.2.Apretar los tornillos [2].EAMM-UFuerza elástica Fv [N]305 (1538)17 (40)EAMM-UFuerza elástica Fv [N]4517 (40)Tab. 4 Fuerza de tensión admisible de la correa dentada 5.1.5Montaje de la tapaFig. 15 Montar la tapa •Antes de la puesta en funcionamiento: fijar la tapa [7] con los tornillos [8] al cuerpo [1].5.2Instalación 5.2.1Soporte de la combinación de eje y motorFig. 16 La combinación debe soportarse sin crear tensiones •Apoyar la combinación libre de tensiones para evitar daños.6Durante el funcionamiento Riesgo de lesiones al tocar superficies calientes.El juego de montaje del motor se calentará debido al calor generado por el motor.•No tocar el juego de montaje del motor durante el funcionamiento ni inmediatamente después.Riesgo de lesiones por movimiento inesperado de componentes en caso de fallo de la correa dentada.•Cumplir las medidas de seguridad complementarias.7Mantenimiento 7.1Comprobación de la correa dentadaLa correa dentada [5] es una pieza de desgaste è /spareparts. probar la correa dentada [5] periódicamente:–cuando se cumplen los plazos de mantenimiento de la máquina –cuando se sustituye un eje2.Sustituir la correa dentada [5] cuando aparezcan los siguientes indicios dedesgaste:–fuerte acumulación de partículas de desgaste en la carcasa –grietas en el dorso de la correa dentada–hilado de tracción de fibra de vidrio visible en la base de los dientes 7.2Sustitución de la correa dentadaFig. 17 Desmontar la correa dentadaEn caso de montaje en posición vertical o transversal:•Respetar las instrucciones de seguridad correspondientes incluidas en las instrucciones del eje.1.Retirar los tornillos [2].ÄEl motor puede desplazarse y puede inclinarse fácilmente.2.Desplazar el motor, hasta hacer tope, en el sentido del eje, e inclinar ligeramente.3.Retirar la correa dentada [5] de los discos para correa dentada [6] y [15].8Especificaciones técnicas8.1Tamaño de tornillos y pares de aprieteEAMM-U-[2] [Nm][8] [Nm][16][Nm][21][Nm] 30V2028A M2,5x120,8M2x50,5M1,6x50,25M2,5x30,5 30V2028AA M2,5x80,8M2x50,5M1,6x50,25M2,5x30,5 38V2535A M3x101,2M3x81,2M2,5x81,0M3x60,8 45V2540P M3x161,2M3x81,2M2,5x81,0M3x60,8 45V2542A M3x101,2M3x81,2M2,5x81,0M3x60,8 45V2542AB M3x101,2M3x81,2M2,5x81,0M3x60,8 45V3240P M3x161,2M3x81,2M2,5x81,0M3x60,8 45V3242A M3x101,2M3x81,2M2,5x81,0M3x60,8 45V3242AB M3x101,2M3x81,2M2,5x81,0M3x60,8 Tab. 5。
