教师授课教案课程名称:地形测量2005年至2006年第二学期第40次课教学内容板书或旁注第九章大比例尺地形图的测绘第一节测图前的准备工作一、收集资料测图前,需要收集测区内所有控制点的成果资料、测图规范、地形图图式,需要做好测区中地形图的分幅及编号。
二、仪器设备的准备测图前,需要准备仪器设备,对测图使用的仪器,应进行检验、校正。
测图的图纸,目前一般使用聚酯薄膜,它具有伸缩性小、透明度好、不怕潮湿、牢固耐用、便于保存和可以洗涤的优点。
三、绘制坐标格网绘制的方法有:对角线法绘制;坐标仪或坐标网格尺等专用工具绘制。
对角线法绘制坐标方格网,如图所示,先用直尺在图纸上画两条对角线,对角线的交点为M,从M点起沿四个对角方向分别量取相等的长度,得A、B、C、D四点,依次用直线连接各点,得矩形ABCD。
从A、D点起,各沿AB、DC方向作10cm分点,再从A、B点起,各沿AD、BC方向作10cm分点,然后横、竖方向连接各对应分点,并将方格补齐或擦去多余部分,即得方格网。
方格网绘制绘制或印制好的坐标格网,在使用前必须进行检查,看是否符精度要求。
四、展绘控制点首先要确定控制点所在的方格。
如图中,控制点A的坐标XA=1124.28m,YA=646.23m,因此,确定其位于a、b、c、d方格内。
从a和d点向上用比例尺量24.28m,得出m、n两点,再从a和b两点向右量46.23m,得出g、p两点,连接mn 和gp,其交点即为控制点A在图上的位置。
展完后应进行检查,量取相邻控制点之间的图上距离与已知距离进行比较,最大误差应不超过图上±0.3mm,否则控制点位应重新展绘。
当控制点的平面位置在图纸上确定以后,还要注上点号和高程,在点的右侧画一细短线,上方标注点号,下方标注高程。
控制点展绘测量碎部点平面位置的基本方法测量碎部点平面位置的基本方法主要有以下几种:极坐标法、直角坐标法、方向交会法、距离交会法重点介绍极坐标法如图所示,要测定碎部点P的位置,可以通过测定测站点A至碎部点P方向与测站点A至后视点B方向间的水平角β和测站点A至碎部点P的距离d来确定。
地形图测绘方法测绘是国民经济行业发展的开路先锋,地形圖是测绘主要成果之一,被广泛应用到政治、经济和城市规划化中,科学不断发展,无论是技术装备还是测绘手段或者产品形式都出现了质的飞越,在整个发展过程中需要做好具体测试工作,包括:全站仪数字测试、GPS和RTK 等数字测图等方面,以车载移动测试系统作为基础,由于产品形式较多,包括:模拟产品和数字产品等,要发挥三维景观模型的最大化作用,实现其灵活测绘。
1.全站仪数字测图全站仪测试流程比较特殊,涉及到的影响因素较多,在整个测试过程中要发挥现有方案的最大化作用,实现灵活化应用。
全站仪数字测图原理和传统的平板测试差异不大,全站仪测试技术能提升测图速度,同时也提高了产品质量。
此外该技术形式作业流程特殊,包括:野外勘探、技术设计和野外数据采集等[1]。
1.1技术分析野外勘察技术设计是每个测绘项目具备的工作,对于项目科学规划和合理安排有重要的作用。
根据现有发展条件可知,图根控制测量是测区高级控制点的关键所在,以控制点的布设和测试为基础,野外数据采集包括:地貌勘察和地质情况检查等。
野外数据采集比较复杂,容易受到气候和地形因素的影响,数据勘察难度较大。
以坐标点和高程数据作为前提,要掌握绘图信息,做好连接线型、地形要素和其他名称备注信息等,为了便于内业成图。
检查验收是对测绘产品的质量鉴定,为了了解产品是否符合规定要求,要按照一体化作业模式实施。
1.2测图特点全站仪数字测图的特点是精准度高,当前地质勘查中对测绘项目本身有严格的要求,多是采用精准度高的测图技术,具体包括:房产测量、地籍测量和城市规划等。
全站仪数字测量作业量较大,受到自然因素和环境因素等影响,需要对投入的人力、物力和财力进行评估,最后实现合理应用[2]。
2.GPS数字测绘2.1GPS和RTK数字测图我国现有技术形式不断发展,对数字测绘方案有了更高的要求,在测绘应用阶段应用到GPS、RTK等系统,各种新型技术形式取代原有的全站仪,GPS和RTK测量技术从单基站、多基站向网络化方向发展。
第九章地形图测绘1、地形图测图顺序是?先根据测图的目的及测区的具体情况,建立平面及高程控制网,然后在控制点的基础上进行地物和地貌的碎步测量2、进行碎部测量时,后视的目的是什么?传递高程。
3、地形图上等高线分为哪几类?计曲线之间有几根首曲线?基本等高线(首曲线)加粗等高线(计曲线)半距等高线(间曲线) 1/4等高线(助曲线) 44、等高距的定义相邻等高线间的高差称为等高距。
5、根据图纸上距离,及实地距离,计算比例尺。
6、路线右角的测定与转角的计算第十章道路中线测量1.什么叫道路中线测量?道路中线测量是通过直线和曲平线的测设,将道路中心线的平面位置用木桩具体地标定在现场,并测定路线的实际里程。
2.路线纵断面测量分为哪两步?基平测量中平测量3、圆曲线测设要素有哪几个?如何计算?例题10-1切线长曲线长外距切曲差。
4、路线测量中的整桩号和整桩距分别指的是什么?5、路线转角的定义路线由一个方向偏转为另一个方向时,偏转后的方向与原方向的夹角。
6、道路中线测量中,设置转点的作用是什么?供交点,测角、量距或延长直线瞄准之用。
7、缓和曲线主点里程、逐桩坐标计算(复习课后习题、背公式)第十一章路线的纵、横断面测量1、公路的高程系统是哪个高程系统?1985年国家高程基准2、什么叫基平测量?基平水准点设置的位置应选择在什么地方沿路线方向设置水准点,并测定其高程,从而建立路线的高程控制,称为基平测量。
一般规定,在路线的起终点、大桥两岸、隧道两端、垭口以及一些需要长期观测高程的重点工程附近设置永久性水准点。
在一般地区,应每隔一定长度设置一个永久性水准点。
3、什么叫中平测量?中平测量采用什么方法?如何安置仪器?根据基平测量建立的水准点高程,分别在相邻的两个水准点之间进行水准测量,测定各里程桩的地面高程,称为中平测量。
4、中平测量的方法,中桩高程的计算方法。
隧道工程测量项目一隧道工程测量总论1、隧道工程测量的步骤1、测量方案的准备2、洞外控制测量3、洞内外联系测量4、洞内控制测量5、隧道施工测量6、贯通测量项目二洞外控制测量2、隧道洞外平面控制测量的方法1gps平面控制测量2精密导线法平面控制测量3三角形网法平面控制测量3、GPS所使用的坐标系统是什么?GPS的定位原理是什么?大地参考坐标系4、卫星定位系统包括哪三个部分gps的空间部分 gps的地面监控部分 gps的用户部分。

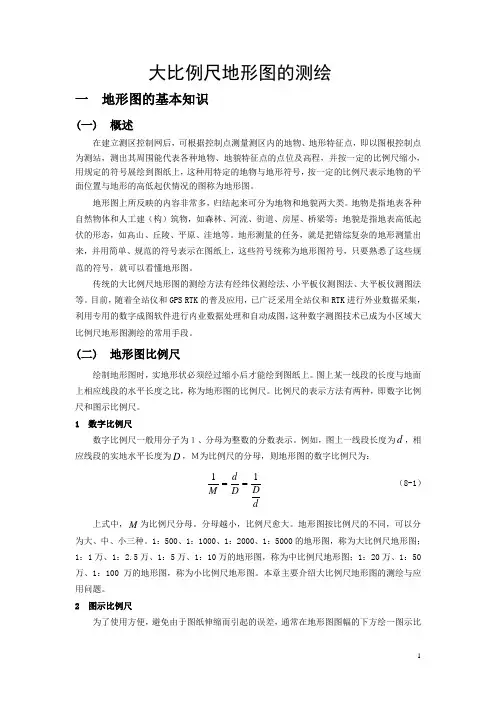

大比例尺地形图的测绘一 地形图的基本知识(一) 概述在建立测区控制网后,可根据控制点测量测区内的地物、地形特征点,即以图根控制点为测站,测出其周围能代表各种地物、地貌特征点的点位及高程,并按一定的比例尺缩小,用规定的符号展绘到图纸上,这种用特定的地物与地形符号,按一定的比例尺表示地物的平面位置与地形的高低起伏情况的图称为地形图。
地形图上所反映的内容非常多,归结起来可分为地物和地貌两大类。
地物是指地表各种自然物体和人工建(构)筑物,如森林、河流、街道、房屋、桥梁等;地貌是指地表高低起伏的形态,如高山、丘陵、平原、洼地等。
地形测量的任务,就是把错综复杂的地形测量出来,并用简单、规范的符号表示在图纸上,这些符号统称为地形图符号,只要熟悉了这些规范的符号,就可以看懂地形图。
传统的大比例尺地形图的测绘方法有经纬仪测绘法、小平板仪测图法、大平板仪测图法等。
目前,随着全站仪和GPS RTK 的普及应用,已广泛采用全站仪和RTK 进行外业数据采集,利用专用的数字成图软件进行内业数据处理和自动成图,这种数字测图技术已成为小区域大比例尺地形图测绘的常用手段。
(二) 地形图比例尺绘制地形图时,实地形状必须经过缩小后才能绘到图纸上。
图上某一线段的长度与地面上相应线段的水平长度之比,称为地形图的比例尺。
比例尺的表示方法有两种,即数字比例尺和图示比例尺。
1 数字比例尺数字比例尺一般用分子为1、分母为整数的分数表示。
例如,图上一线段长度为d ,相应线段的实地水平长度为D ,M为比例尺的分母,则地形图的数字比例尺为:dDD d M 11== (8-1) 上式中,M 为比例尺分母。
分母越小,比例尺愈大。
地形图按比例尺的不同,可以分为大、中、小三种。
1:500、1:1000、1:2000、1:5000的地形图,称为大比例尺地形图;1:1万、1:2.5万、1:5万、1:10万的地形图,称为中比例尺地形图;1:20万、1:50万、1:100万的地形图,称为小比例尺地形图。
第九章大比例尺地形图测绘及应用内容:理解地形图、比例尺精度、分幅与编号、图名、坐标格网的概念;掌握地物与地貌(地物符号、地貌等高线、注记)的表示方法;掌握利用地形图确定图上点的坐标和高程、距离、方位、坡度、绘制断面图、面积计算和土石方计算等应用;理解视距测量原理;掌握测图前的准备工作、特征点选择、碎部测量的方法(经纬仪测绘法为主);掌握地物描绘、等高线勾绘、地形图的拼接、整饰和检查方面知识;了解数字化测图的基本原理和方法。
重点:视距测量原理;经纬仪测绘法地形图的方法;地形图的应用。
难点:视距测量原理;地形图的分幅与编号。
教学方法:在阐明碎部测量的原理与工作程序、工作方法时,注意其与控制测量的区别。
并针对工程实际,突出重点——经纬仪法,并对大比例尺数字测量进行介绍。
地形图的基本知识一、比例尺的概念1、比例尺:图上一段直线的长度与地面上相应线段的实地水平长度之比,称为该图的比例尺。
2、比例尺的表示方法:比例尺的表示方法分为数字比例尺和图示比例尺两种。
( 一)数字比例尺数字比例尺是用分子为1 ,分母为整数的分数表示。
设图上一段直线长度为d ,相应实地的水平长度为D ,则该图的比例尺为:式中:M 为比例尺分母。
比例尺的大小是根据分数值来确定的,M 越小,此分数值越大,则比例尺就越大。
数字比例尺也可以写成1 :500 、1 :1000 等。
(二)图示比例尺图示比例尺有直线比例尺和斜线比例尺等,直线比例尺是最常见的图示比例尺。
直线比例尺是根据数字比例尺绘制而成。
如1 :1000 的直线比例尺,取2cm 为基本单位,每基本单位所代表的实地长度为20m 。
图示比例尺标注在图纸的下方,便于用分规直接在图上量取直线段的水平距离,且可以抵消图纸伸缩的影响。
二、地形图分类(按比例尺)通常把1:500 、1:1000 、1:2000 、1:5000 、1:10000 比例尺的地形图称为大比例尺图;1:2.5 万、1:5 万、1:10 万比例尺的地形图称为中小比例尺图;1:20 万、1:50 万、1:100 万比例尺的地形图称为小比例尺图。
第九章 地形图的测绘

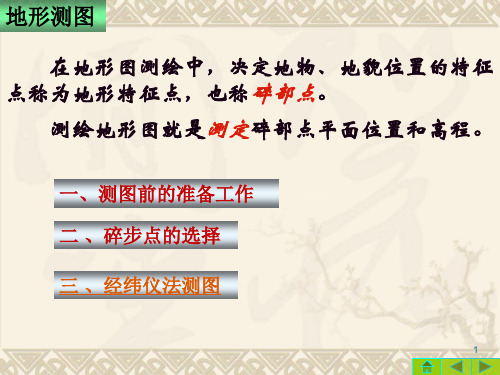

使用测绘仪器测绘地形图的工作称为地形测图。
测绘地形图实际上是根据所展绘的控制点,测定其临近的地物、地貌点的平面位置与高程,并将它们表示在图上。
大比例尺地形图——平板仪、经纬仪或全站仪在野外直接测图。
也可用航空摄影测量或数字测图。
成图方法 中比例尺地形图——航空摄影测量或根据大比例尺地形图编绘
成图。
小比例尺地形图——根据大中比例尺地形图和其他资料编绘成
图。
§9.1 测图的准备工作
一、图纸准备
目前通常使用厚度为0.07mm ~0.1mm ,伸缩率小于0.2%的聚酯薄膜测图。
二、绘制坐标格网
目前通常采用绘有坐标格网(10cm ×10cm )的聚脂薄膜图纸,一般不再需要人工绘制坐标方格网。
如果需要手工绘制坐标格网,可采用对角线法和坐标格网尺法。
三、展绘控制点
根据地形图的分幅及编号,先在图上注明格网线坐标,然后根据控制点坐标值将控制点展绘在图上。
然后检查精度合格(在图上不超过0.3mm )后,在其右
侧标上点号与高程。
26
.4711号点注成:如。
§9.2 碎部点的选择
地物、地貌的特征点称为碎部点,也称为地形点。
测定地物、地貌的特征点的工作称为碎部测量。
一、碎部点的选择
1.地物点的选择
选择能反映地物平面形状的特征点,如房屋的墙角点、道路的交叉口与转折点、河流的转弯处、以及独立地物的中心点等。
当建(构)筑物轮廓凹凸部分在1:500比例尺图上小于1mm或其它比例尺图上小于0.5mm时,可以直线连接。
对于一排电杆,可只测出起点、终点的中心位置,其它电杆的位置可按量得的间距在连线上插绘。
道路可只测路的一边,另一边按量得的宽度绘出,或测出路的中心线再按路宽绘出两边线。
独立地物的测绘,能按比例尺表示的,应实测外廓,填绘符号;不能按比例尺表示的,应准确表示其定位点或定位线。
管线转角部分,均应实测。
线路密集可选主干线测绘,支线可适当取舍。
当多种线路在同一杆柱上时,应选择其主要表示。
交通及附属设施,应按实际形状测绘,并测注轨道面高程。
涵洞应测注洞底高程。
水系及附属设施按实际形状测绘,并按规定测注高程。
当河沟、水渠在图上的宽度小于1mm时,可用单线表示。
植被应按其经济价值和面积大小适当取舍。
测绘其边界线(地类线),并配置相应的符号。
地类线与线状符号重合时,只绘制线状地物符号。
2.地貌点的选择
对地貌,应选择山顶、鞍部、山脊、山谷、山脚等坡度及方向变化处的地貌特征点作为碎部点。
地貌用等高线表示。
并在实测的碎部点注上高程。
二、地形点的最大点位间距
平坦地区也应按一定的间隔(如1:500为图上30mm,实地15m)测绘一地形点,每块平地应注明代表性高程。
各比例尺地形图的地形点最大点位间距要求见表9-1(p.164)。
§9.4 地形图的测绘
一、地形测图方法
大比例尺地形测图,可用全站仪测图、GPS-RTK测图和平板仪测图等方法。
1.平板仪测图
(1)经纬仪配合量角器测绘法
将经纬仪安置在测站上,图板放置在一旁。
用经纬仪测出碎部点方向与起始方向的夹角,并按视距测量方法测出测站到碎部点的距离及高差,绘图员根据水平角值及距离,用量角器和比例尺在图上定出碎部点的位置,并注上高程。
(2)小平板仪配合经纬仪测图法
1)小平板仪的构造
小平板仪由照准器、图板和三脚架组成,还有附件:对点器、水准器及长盒罗盘。
2)平板仪的安置
用平板仪测图时,必须将图板安置在测站上,其安置工作包括对点、整平和定向三个步骤。
①对点
目的是为了使图上的控制点与地面控制点处在同一铅垂线上。
对点的容许误差为0.05M毫米,M为测图比例尺分母。
一般1:500和1:1000比例尺采用对点器对点,1:2000、1:5000采用目估对点。
②整平
目的是使图板处于水平状态。
使用附件水准器或附在照准器下端直尺上的水准器整平。
③定向
目的地图的方向与地面实地一致。
即图上的已知方向与地面上相应的方向一致或平行。
A.根据已知边定向
B.长盒罗盘定向
对点、整平和定向会相互影响,操作时可先目估定向后再进行对点,然后精确定向和整平。
3)测图步骤
采用小平板仪配合经纬仪测图法的测图,将平板仪安置在测站上,经纬仪安置通视条件较好的一旁(约2m 处)。
基本步骤为:
①选定经纬仪的位置并安置仪器(通视条件较好,距测站约2m 处);
②测出经纬仪的仪器高程(H i =H A +l 0);
③在测站上安置平板仪(对点、整平和定向);
④确定经纬仪在图上的位置(照准器照准经纬仪的垂线,得方向线,量其距离后确定位置);
⑤选定碎部点,由经纬仪进行视距测量,得出经纬仪至碎部点的距离及碎部点的高程:中,l kn H H kn D i -+==αα2sin 2
1cos 2; ⑥由平板仪观测员照准目标,绘出方向线;
⑦按比例尺用交会的方法定出碎部点的图上位置,注上高程(字头朝北)。
测图时应注意相关联点及时用规定的线划连接或用规定的符号表示。
(3)平板仪测图的最大视距长度
用视距测量方法来测定水平距离及高差时,视距越长精度越低,所以必须对视距长度加以限制。
各种比例尺测绘的最大视距长度见表9-6(p.168)。
2. 全站仪测图
原理与经纬仪测绘法相同,不同的是用全站仪进行测距、测水平角和高差。
全站仪也可换算后直接显示坐标增量,用直角坐标法展绘碎步点。
全站仪测测的测距长度要求见表9-7(p.169)。
3. GPS-RTK测图
GPS-RTK由参考站与流动站组成。
参考站设在控制点上,流动站为各碎部点的位置。
其基本原理是:参考站实时地将测量的载波相位观测值、伪距观测值、参考站坐标等用无线电台实时传送给流动站,流动站将载波相位观测值进行差分处理,即得到参考站和流动站间的基线向量(⊿X、⊿Y、⊿Z);基线向量加上参考站坐标即为WGS-84坐标系的坐标值,经坐标转换得出流动站在地方坐标系的坐标和高程值。
三、地形图的绘制要求
p.170
四、等高线的勾绘
1.解析法
若h=1,则有43 、44 、45 、46 、47、48m 等高线在之间通过。
计算高差:48.4-42.8=5.6m
量出图上距离16.8mm
计算等高线平距d=16.8/5.6=3.0mm
A点第一条43m等高线距A点的距离为:0.2×3.0=0.6mm,定出43m位,然后量3mm分别定出44 45 46 47 48m等高线位置。
2. 目估法
先目估等高线平距,确定出首尾等高线位置,再等分内插其它等高线位置。
即“取头定尾,等分中间”。
四、地形图的拼接、检查和整饰
1.地形图的拼接
有多幅图时,每幅图应多测图廓外5mm,便于拼接。
2.地形图的检查
室内检查和室外检查。
3.地形图的整饰
对图内地形要素进行修饰,图外注上整饰要素。
清绘后制印,也可采用蓝晒法或静电复印法复制地形图。
