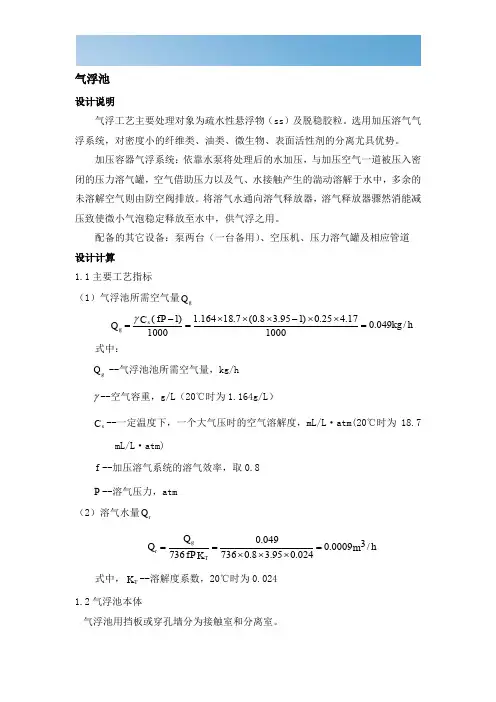

气浮池设计说明气浮工艺主要处理对象为疏水性悬浮物(ss )及脱稳胶粒。
选用加压溶气气浮系统,对密度小的纤维类、油类、微生物、表面活性剂的分离尤具优势。
加压容器气浮系统:依靠水泵将处理后的水加压,与加压空气一道被压入密闭的压力溶气罐,空气借助压力以及气、水接触产生的湍动溶解于水中,多余的未溶解空气则由防空阀排放。
将溶气水通向溶气释放器,溶气释放器骤然消能减压致使微小气泡稳定释放至水中,供气浮之用。
配备的其它设备:泵两台(一台备用)、空压机、压力溶气罐及相应管道 设计计算1.1主要工艺指标(1)气浮池所需空气量Q gh kg fP C Q s g /049.0100017.425.0)195.38.0(7.18164.11000)1(=⨯⨯-⨯⨯⨯=-=γ 式中:Q g --气浮池池所需空气量,kg/hγ--空气容重,g/L (20℃时为1.164g/L )C s --一定温度下,一个大气压时的空气溶解度,mL/L ·atm(20℃时为18.7mL/L ·atm)f --加压溶气系统的溶气效率,取0.8P --溶气压力,atm(2)溶气水量Q rh m K fP Q Q T g r /30009.0024.095.38.0736049.0736=⨯⨯⨯== 式中,K T --溶解度系数,20℃时为0.0241.2气浮池本体气浮池用挡板或穿孔墙分为接触室和分离室。
1.2.1接触室(1)接触室表面积A cm v Q Q A c rc 21.01536001000)251.117.4(3600=⨯⨯+=+= 式中:v c --水流平均速度,取15mm/s(2)接触室长度Lm B A L c c 5.02.01.0=== 式中:B c --接触室宽度,m(3)接触室堰上水深H 2m B H c 2.02==(4)接触室气水接触时间t cs v H H t cc 107151000)2.08.1(21=⨯-=-= 式中:H 1--气浮池分离室水深,取1.8m1.2.2分离室(1)分离室表面积A sm v Q Q A s rS 21136001000)251.117.4(3600=⨯⨯+=+= 式中:v s --分离室水流向下平均速度,取1mm/s(2)分离室长度L Sm B A L SS s 43.17.01=== 满足长宽比2:1~3:1式中:B s --分离室宽度,m(3)气浮池水深h 2m t v h S 8.110360205.12=-⨯⨯⨯==式中:t —气浮池分离室停留时间,取20min(4)气浮池容积Wm H A A W C S 298.18.1)1.01()(=⨯+=+=(5)总停留时间T 校核min 9.21251.117.498.16060=+⨯=+⨯=Q Q W T r ,符合规定 气浮池总高度H : m H h h h 4.23.08.13.0321=++=++=式中:h 1--保护高度,取0.3mh 2--有效水深h 3--池底安装出水管所需高度,取0.3m气浮池计算草图二沉池本案例水量小,宜采用竖流式沉淀池,设计一组沉淀池。
高效气浮装置操作说明冶金企业部建筑研究总院为高效气浮技术与成套设备(装置)的技术依托单位,该项目由多项专利和专有技术组成,具有国际领先水平。
在生产中应按照本说明所规定的基本程序进行操作。
一、工艺流程示意:(回流水)二、装置组成1、高效气浮装置主要由两部分组成:⑴加压溶气及释放系统:包括加压泵、水射器、溶气罐(当用空压机供气时,还需配置稳压罐)、溶气干管、溶气支管及高效气浮喷头等。
⑵气浮池:包括吸附、分离、刮渣、排水等部分。
2、其他配套装置:依处理水种水质不同,配套装置也不同,主要有:⑴污水上水泵(必备)⑵混凝反应槽(依水质需要而定)⑶浮渣(油)后处理:依水质不同后处理方法也不同。
如:纸浆回用、浮油或有价物质回收、化学污泥脱水干化等。
三、高效气浮装置主要技术性能及要求1、工作压力:指溶气罐上的表压力,为0.3-0.35MPa。
2、加压泵:采用单级离心泵,一般用IS类型系列泵,吸入经气浮池处理后的净化水作为工作水,也称回流水。
工作水经加压泵打入溶气罐。
其吸水管路是气浮池回流出水口与加压泵进水口相连结的管路。
3、水射器:其作用是吸入空气。
包括进水阀和进气阀。
该装置以溶气罐的引出水,或从加压泵出水管引出水作为冲射水,其出水管与加压泵的吸水管相连。
经水射器进水阀的调节,可将适量空气吸进溶气罐。
4、溶气罐:经加压泵将工作水和空气一起打入溶气罐。
空气在溶气罐内溶解于水中,溶解了空气的工作水,则称为溶气水。
溶气罐上有压力表,可指示工作压力。
溶气罐上装有液位自控管,经液控管出水阀的调节,可使溶气罐内的压力处于稳定状态。
底部有阀,可排污或排空。
5、溶气干管:与溶气罐出水口相连,其上装有若干支溶气管。
6、溶气支管:支管下端装有高效气浮喷头。
支管上有阀门(该阀门只起满开或关闭作用,不起调节作用),管上有活接头,便于支管的拆装。
7、高效气浮喷头:其作用是将溶气水中的溶解气体转化为直径约1μm的微气泡。
该喷头具有定压定流量性能。
废水处理项目操作规程2018年9月14日目录第一章工艺术语.......................................................... 2.第二章项目简介.......................................................... 2.第三章操作说明. (3)3.1 废水处理工艺流程................................................ 3.3.2工艺原理......................................................... 3.3.3系统启动准备工作................................................. 3.3.4操作说明 (3)3.4.1废水处理药剂配制........................................... 3.3.4.2气浮装置的操作............................................. 4.3.4.3停机操作................................................... 4.第四章常见故障解决及设备的维护保养 (5)4.1常见故障及解决方法..............................................5.4.2设备的维护保养方法..............................................5.第五章安全操作规程......................................................6.5.1安全操作........................................................ .6..5.2维修动火.........................................................6.5.3防雷电及静电的安全..............................................6.第一章工艺术语(1)废水WaSteWater居民活动过程中排出的水及径流雨水的总称。

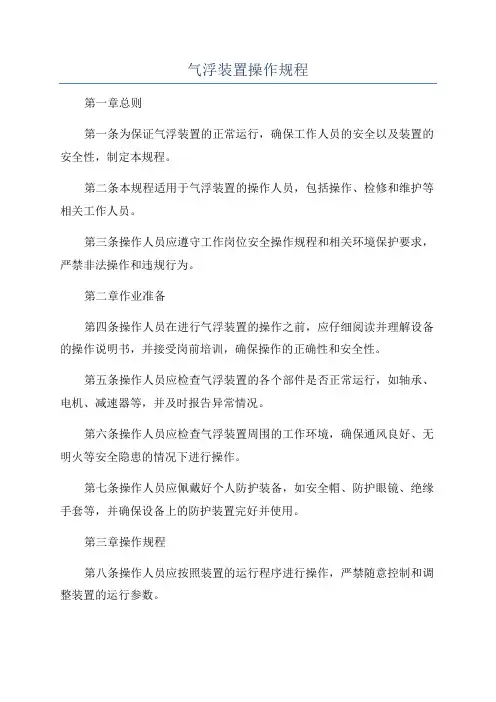

气浮装置操作规程第一章总则第一条为保证气浮装置的正常运行,确保工作人员的安全以及装置的安全性,制定本规程。
第二条本规程适用于气浮装置的操作人员,包括操作、检修和维护等相关工作人员。
第三条操作人员应遵守工作岗位安全操作规程和相关环境保护要求,严禁非法操作和违规行为。
第二章作业准备第四条操作人员在进行气浮装置的操作之前,应仔细阅读并理解设备的操作说明书,并接受岗前培训,确保操作的正确性和安全性。
第五条操作人员应检查气浮装置的各个部件是否正常运行,如轴承、电机、减速器等,并及时报告异常情况。
第六条操作人员应检查气浮装置周围的工作环境,确保通风良好、无明火等安全隐患的情况下进行操作。
第七条操作人员应佩戴好个人防护装备,如安全帽、防护眼镜、绝缘手套等,并确保设备上的防护装置完好并使用。
第三章操作规程第八条操作人员应按照装置的运行程序进行操作,严禁随意控制和调整装置的运行参数。
第九条操作人员应按照规定的启动顺序和步骤进行操作,确保设备的正常启动和运行。
第十条操作人员在操作过程中应注意设备的运行状态,如有异常情况应立即停止操作并向上级报告。
第十一条操作人员应按照安全指示牌和工作票等标识要求操作,切勿超负荷操作或超时操作。
第十二条操作人员在操作过程中,如遇有故障或异常情况,应按照相关故障处理流程进行处理,切勿盲目尝试修复。
第十三条操作人员应保持清醒的状态进行操作,切勿在操作装置时饮酒、吸烟或使用药物。
第十四条操作人员应及时记录操作的数据和情况,确保操作的准确性和可追溯性。
第四章维护保养第十五条操作人员应定期对气浮装置进行维护保养,包括机械部件的润滑、螺栓的紧固、电气部件的清洁等工作。
第十六条操作人员应定期对气浮装置的各项参数进行检测和调整,确保设备的正常运行。
第十七条进行维修保养时,操作人员应按照专业要求和相关工作指南进行操作,切勿违反安全操作规程和规定。
第十八条操作人员应及时处理设备的故障,对损坏或失效的部件应及时更换或修复。

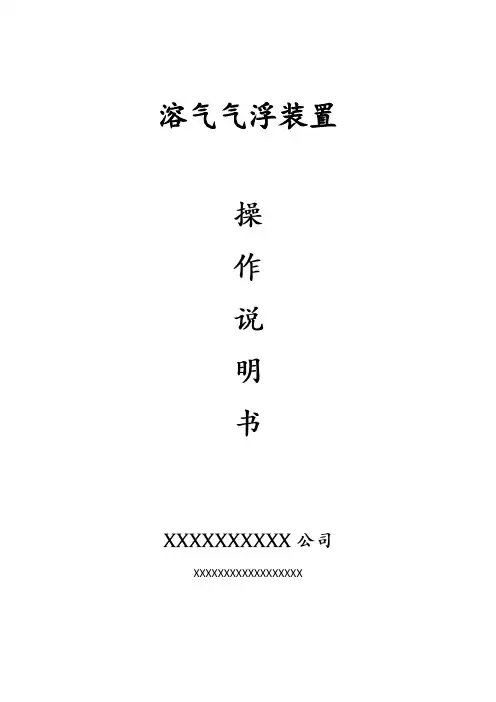

溶气气浮装置XXXXXXXXXXXXXXXXXX目录一、概述 (2)二、优点 (2)三、工作原理 (2)四、产品技术参数 (3)六、设备调试 (3)七、设备操作 (6)八、日常维护及管理 (6)一、概述气浮技术近年来广泛应用于给排水及废水处理中,对于比重接近于水的微小悬浮物的去除,它是最有效的方法。
二、优点1、处理能力大、效率高、占地少、使用范围广。
2、工艺过程及设备构造简单,便于使用、维护。
3、能消除污泥膨胀。
4、气浮时向水中曝气,对去除水中的表面活性剂及臭味有明显的效果,同时由于曝气增加了水中的溶解氧,为后续处理提供了有利条件。
5、对低温、低浊、含藻类多的水源,采用气浮法可取得最好的效果。
6、微气泡与悬浮颗粒的高效吸附,提高了SS的去除效果。
7、能有效去除污水中油脂、胶状物和悬浮颗粒及纤维,降低污水中COD、BOD、SS等排污负荷,同时可明显改变水质颜色。
三、工作原理QFJ系列气浮装置采用压力溶气气浮法净水技术,是目前国内普遍采用的一种高效固液分离方法。
它采用压力溶气方式,首先将空气溶于水,再通过溶气释放器将溶于水中的空气以大量密集的微细气泡方式注入待处理废水中。
同时经加药反应后的污水进入气浮的混合区,与释放后的溶气水混合接触,使絮凝体粘附在细微气泡上,然后进入气浮区。
絮凝体在气浮力的作用下浮向水面形成浮渣,下层的清水经集水管流至出水区后,一部分回流作溶气使用,剩余清水通过出水口流出。
气浮池水面上的浮渣积聚到一定厚度以后,由刮渣机刮入气浮机排渣槽后排出。
四、产品技术参数4.1产品配置本项目单套气浮装置,由1台回流泵、1台刮渣机、2台空压机、2台搅拌器、1台设备主体、1台溶气罐、1套配套工艺管道、1套平台护栏及1套控制柜组成。
名称:QFJ系列气浮装置规格参数:处理数量250m3/h,LxWxH=xxmm材质:钢制防腐4.2产品技术参数(单套)六、设备调试6.1调试准备1、彻底清扫气浮装置的各个部分;2、检查溶气水泵、空压机的完好程度,包括水泵的润滑加油、填料的松紧、底阀的密封性、空压机的加注机油等;3、检查电源、线路,并作短暂的空载运转,以判断泵与空压机的转向是否正确、有无杂声及发热现象;4、检查刮渣机的传动部分及刮板,并作空车运行,查看行车速度是否符合要求、刮板翻动是否灵活、行车的返回及电线的收放是否正常;5、按要求配置混凝剂,控制好浓度,并根据小样试验,初步确定药剂投加量;6、对各部分的闻门进行启、闭,并按要求分别置于“开”或“关”的位置;7、拆下所有释放器,以免冲洗时堵塞,待冲净后再装上;8、检查连接溶气罐和空压机间管路上的单向阀的流向是否指向溶气罐;9、按照溶气泵最大压力再加29.4kPa,调整好空压机的最低压力限位开关,以保证溶气罐的水不致进入空压机的气缸。

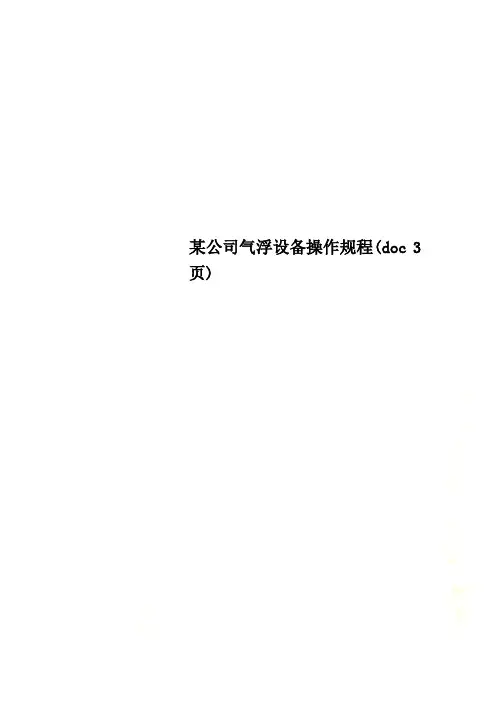

某公司气浮设备操作规程(doc 3页)
气浮设备操作规程
修订日期修
订
单
号
修订内容摘要
页
次
版
次
修订审核
批
准
2011/03/30 / 系统文件新制
定 4 A/0 / / /
批准:审核:编制:
气浮设备操作规程
1、开机前检查:
1)检查所有阀门处于正常工作状态。
2)检查容器罐水位处于正常工作状态。
3)检查电气设备处于正常工作状体。
2、开机步骤
1)配备加入絮凝剂,配好药剂,启动搅拌系统。
2)启动空压机,打开进气阀,将进气压力调整到0.2MPa。
3)开启容器水泵,向容器罐进水,调节容器罐水位至容器罐液位计的1/3左右,此时容器罐的压力应达到0.4MPa,容器进水泵连续正常工作3-10min后,方可开动气浮进水泵。
4)根据出水水质变化,调整加药量、进水量、容器水量,保证出水水质。
5)根据浮渣生成情况,控制出水闸板,调整浮渣液位至刮渣机排
泥要求,启动刮渣机进行刮渣。
6)开机后应检查气浮进水和排水系统,实现进出水的平衡,保证气浮正常工作。
3、停机步骤
1)关闭刮渣机。
2)关闭气浮进水泵。
3)关闭容器水泵。
4)关闭空压机。
5)检查所有阀门至正常停机状态。
4、注意事项
1)容器罐液位一经调整后应予保持,不应经常调整。
2)根据出水水质,及时调整加药量、进水量、容器水量。
3)定期给各轴承、链条、链轮、齿轮、齿条、滑道加润滑脂(十天左右),三个月进行一次检修。
气浮装置的原理及应用1. 气浮装置的原理气浮装置是一种基于气体或液体环境的悬浮技术,通过控制气体或液体的流动,使物体在气流或液体中悬浮起来。
气浮装置的原理主要包括以下几个方面:1.1 气体流动原理气浮装置利用气体流动的原理使物体悬浮起来。
当气体通过装置内的孔隙或缝隙流动时,会产生气体的动力推力和承重。
这种流动产生的推力和承重可以抵消物体自身的重力,使物体在气体流动的环境中浮起。
1.2 液体流动原理与气体流动类似,气浮装置也可以利用液体流动的原理使物体悬浮起来。
当液体通过装置内的孔隙或缝隙流动时,同样会产生液体的动力推力和承重,使物体在液体流动的环境中浮起。
1.3 气体与液体的控制原理气浮装置需要通过控制气体或液体的流动来实现物体的悬浮。
这包括通过调节气体或液体的流速、方向、压力等参数来控制物体的浮力和稳定性。
同时,还需要考虑对环境的影响,以防止气体或液体的外泄。
2. 气浮装置的应用气浮装置由于其独特的悬浮原理,被广泛应用于多个领域。
以下列举了一些常见的应用场景:2.1 工业生产气浮装置在工业生产中可以用于悬浮物体的传送、定位和加工等工艺。
例如,气浮输送带可以实现物料的平稳传送,气浮机床可以提供高精度的加工环境。
2.2 环境科学气浮装置可以用于环境科学研究中的空气净化和水处理等领域。
例如,气浮过滤器可以过滤空气中的微小颗粒物,气浮沉淀池可以提高水处理的效率。
2.3 航空航天气浮装置在航空航天领域可以用于飞行器的悬浮和控制。
例如,气浮轴承可以减小飞行器的摩擦阻力,提高飞行性能。
2.4 交通运输气浮装置可以用于交通运输中的悬浮列车和悬浮车辆等领域。
例如,气浮列车利用气浮原理进行悬浮,可以提供更高的速度和更低的能耗。
2.5 医疗保健气浮装置在医疗保健领域可以用于病床、手术台等设备的悬浮和调节。
例如,气浮床垫可以减少长时间卧床带来的压力和不适。
3. 总结气浮装置是一种利用气体或液体流动原理实现物体悬浮的技术。

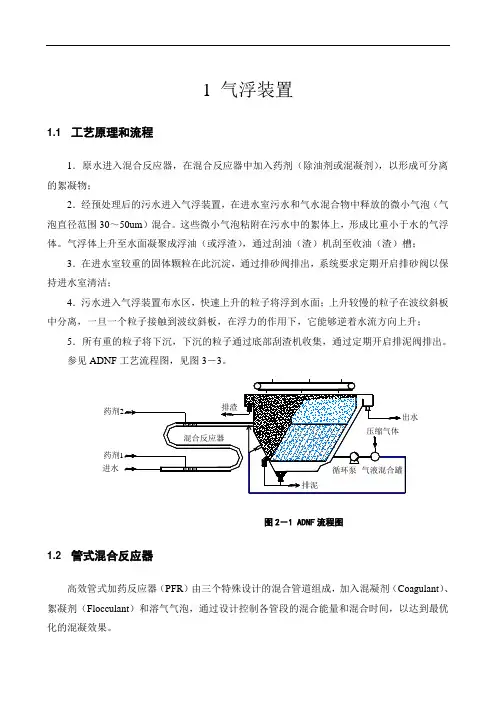

1 气浮装置1.1 工艺原理和流程1.原水进入混合反应器,在混合反应器中加入药剂(除油剂或混凝剂),以形成可分离的絮凝物;2.经预处理后的污水进入气浮装置,在进水室污水和气水混合物中释放的微小气泡(气泡直径范围30~50um )混合。
这些微小气泡粘附在污水中的絮体上,形成比重小于水的气浮体。
气浮体上升至水面凝聚成浮油(或浮渣),通过刮油(渣)机刮至收油(渣)槽;3.在进水室较重的固体颗粒在此沉淀,通过排砂阀排出,系统要求定期开启排砂阀以保持进水室清洁;4.污水进入气浮装置布水区,快速上升的粒子将浮到水面;上升较慢的粒子在波纹斜板中分离,一旦一个粒子接触到波纹斜板,在浮力的作用下,它能够逆着水流方向上升;5.所有重的粒子将下沉,下沉的粒子通过底部刮渣机收集,通过定期开启排泥阀排出。
参见ADNF 工艺流程图,见图3-3。
进水药剂药剂图2-1 ADNF 流程图1.2 管式混合反应器高效管式加药反应器(PFR )由三个特殊设计的混合管道组成,加入混凝剂(Coagulant )、絮凝剂(Flocculant )和溶气气泡,通过设计控制各管段的混合能量和混合时间,以达到最优化的混凝效果。
混凝剂助凝剂溶气水层流状态紊流状态图2-2 混合反应器原理图高效管式加药反应器(PFR)的特点:1.由于管道中的混合能量和时间易于控制,混凝和絮凝反应稳定,可生成均匀的絮状物;2.由于在管段上加入了溶气气泡,气泡能结合进絮体的内部,与絮体的结合紧密;3.由于加药点是在管段的中间,可以将水处理药剂耗量降至最少;4.在管道中不会反向混合,出现短路、短流现象;5.与传统罐式加药混凝器比,不需要混合搅拌器,能耗降低;6.无活动部件,维修操作方便。
1.3 斜板气浮工作原理ADNF气浮分离系统,采用斜板斜管分离,斜板斜管在沉淀池中广为采用。
它是根据潜池理论,把与水平面成一定角度的众多斜板放置于池中。
水流经过斜板,重的固体沉于斜板底部,轻的固体浮于斜板顶部。

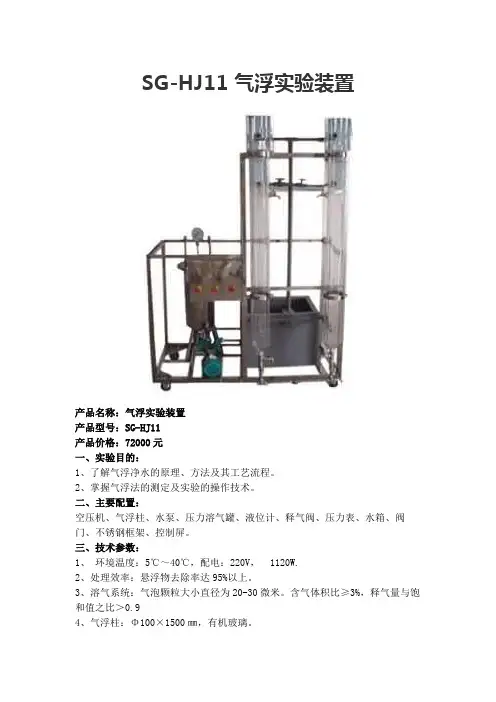

SG-HJ11 气浮实验装置
产品名称:气浮实验装置
产品型号:SG-HJ11
产品价格:72000元
一、实验目的:
1、了解气浮净水的原理、方法及其工艺流程。
2、掌握气浮法的测定及实验的操作技术。
二、主要配置:
空压机、气浮柱、水泵、压力溶气罐、液位计、释气阀、压力表、水箱、阀门、不锈钢框架、控制屏。
三、技术参数:
1、环境温度:5℃~40℃,配电:220V,1120W.
2、处理效率:悬浮物去除率达95%以上。
3、溶气系统:气泡颗粒大小直径为20-30微米。
含气体积比≥3%,释气量与饱和值之比>0.9
4、气浮柱:Φ100×1500㎜,有机玻璃。
5、水泵:额定流量1m3/h,扬程15m,功率370W。
6、水箱:500×400×400㎜,PVC材质。
7、空压机:工作压力0-0.7mpa,功率750W,排气量36 L/min。
8、压力溶气罐:Φ200×500㎜,不锈钢材质,工作压力0.2-0.3 Mpa,容积1 5L。
9、控制屏和框架均为不锈钢,结构紧凑,外形美观,操作方便。
10、外形尺寸:1250×800×1800㎜。
数据采集型:配有计算机、微机接口和数据处理软件、液位传感器、压力传感器、涡轮流量计、SS检测仪、电磁阀。
能在线监测液位、压力、流量、SS值、阀门开关。

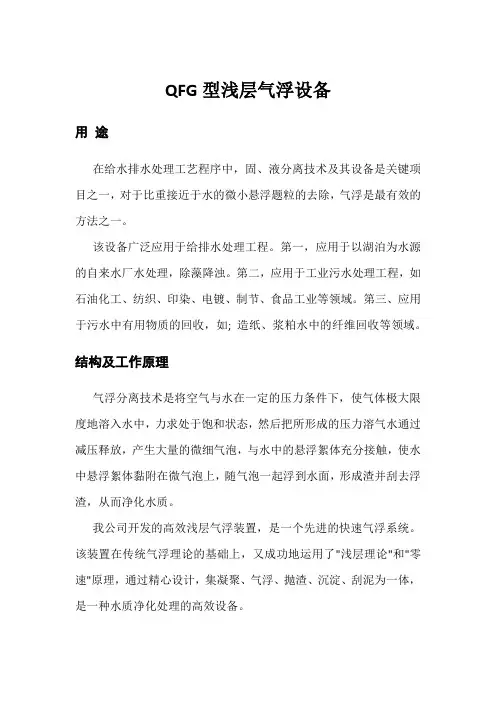

QFG型浅层气浮设备
用途
在给水排水处理工艺程序中,固、液分离技术及其设备是关键项目之一,对于比重接近于水的微小悬浮题粒的去除,气浮是最有效的方法之一。
该设备广泛应用于给排水处理工程。
第一,应用于以湖泊为水源的自来水厂水处理,除藻降浊。
第二,应用于工业污水处理工程,如石油化工、纺织、印染、电镀、制节、食品工业等领域。
第三、应用于污水中有用物质的回收,如; 造纸、浆粕水中的纤维回收等领域。
结构及工作原理
气浮分离技术是将空气与水在一定的压力条件下,使气体极大限度地溶入水中,力求处于饱和状态,然后把所形成的压力溶气水通过减压释放,产生大量的微细气泡,与水中的悬浮絮体充分接触,使水中悬浮絮体黏附在微气泡上,随气泡一起浮到水面,形成渣并刮去浮渣,从而净化水质。
我公司开发的高效浅层气浮装置,是一个先进的快速气浮系统。
该装置在传统气浮理论的基础上,又成功地运用了"浅层理论"和"零速"原理,通过精心设计,集凝聚、气浮、抛渣、沉淀、刮泥为一体,是一种水质净化处理的高效设备。
主要特点
●溶气效率高
●外形紧凑,占地小
●设计合理,电耗省
●处理效果稳定,机电仪实现了一体控制●操作方便、维护简单
●溶气装置采用专利技术
主要技术参数和安装尺寸表。
1气浮装置
1.1工艺原理和流程
1 •原水进入混合反应器,在混合反应器中加入药剂(除油剂或混凝剂),以形成可分离的絮凝物;
2.经预处理后的污水进入气浮装置,在进水室污水和气水混合物中释放的微小气泡(气泡直径范围30〜50um)混合。
这些微小气泡粘附在污水中的絮体上,形成比重小于水的气浮体。
气浮体上升至水面凝聚成浮油(或浮渣),通过刮油(渣)机刮至收油(渣)槽;
3.在进水室较重的固体颗粒在此沉淀,通过排砂阀排出,系统要求定期开启排砂阀以保持进水室清洁;
4.污水进入气浮装置布水区,快速上升的粒子将浮到水面;上升较慢的粒子在波纹斜板中分离,一旦一个粒子接触到波纹斜板,在浮力的作用下,它能够逆着水流方向上升;
5.所有重的粒子将下沉,下沉的粒子通过底部刮渣机收集,通过定期开启排泥阀排出。
参见ADNF工艺流程图,见图3-3。
排渣
■*—
—*■岀水
压缩气体
循环泵气液混合罐
图2- 1 ADNF流程图
1.2管式混合反应器
高效管式加药反应器(PFR)由三个特殊设计的混合管道组成,加入混凝剂(Coagulan)絮凝剂(Flocculant)和溶气气泡,通过设计控制各管段的混合能量和混合时间,以达到最优化的混凝效果。
层流状态
图2-2混合反应器原理图
高效管式加药反应器(PFR)的特点:
1.由于管道中的混合能量和时间易于控制,混凝和絮凝反应稳定,可生成均匀的絮状物;
2 •由于在管段上加入了溶气气泡,气泡能结合进絮体的内部,与絮体的结合紧密;
3•由于加药点是在管段的中间,可以将水处理药剂耗量降至最少;
4•在管道中不会反向混合,出现短路、短流现象;
5•与传统罐式加药混凝器比,不需要混合搅拌器,能耗降低;
6•无活动部件,维修操作方便。
1.3斜板气浮工作原理
ADNF气浮分离系统,采用斜板斜管分离,斜板斜管在沉淀池中广为采用。
它是根据潜池理论,把与水平面成一定角度的众多斜板放置于池中。
水流经过斜板,重的固体沉于斜板底部,轻的固体浮于斜板顶部。
从而实现固液分离。
由于在板间流体保持层流。
粒子能够不受干扰的到达最近的板。
一旦粒子接触到板它将开始逆流而上。
根据层流模式的速度分布,在板上水流的速度为0;因此粒子的逆流而上实际上是不受阻碍的。
图2 —3斜板气浮工作原理图
1.4 ADNF气浮的特点
1.ADNF气浮装置为一体化设备,集反应器、池体、溶气罐、溶气泵为一体。
最大限度的节省了空间,采用半封闭或全封闭方式运行,全自动化操作,运行管理十分简单。
2.ADNF气浮装置,根据气浮工艺的特点,设计了先进的管式混合反应器,使混合、反应均通过管道快速完成。
同时部分溶气水直接加入到反应器中,微气泡参与反应凝聚从而产生“共聚作用”,使气浮体快速长大,另外也变得更稳定。
从实际应用效果看,这种方法不但可以节约药剂,同时也使混合反应效果更理想。
3.ADNF气浮装置采用斜板斜管分离系统,在较短的停留时间内(5〜10min),固液分离彻底,效果稳定,受原水波动影响较小。
同时气浮池较高,占地面积更小。
4.ADNF气浮装置采用先进的溶气系统和气水平衡控制系统,溶气罐的溶气效率高,罐内液位恒定,溶气罐的体积仅为传统溶气罐体积的六分之一。
5.ADNF气浮装置采用专有溶气释放器,其释放出微气泡直径在一定范围内可控,同时其宽流道设计,使其绝无堵塞。
6.ADNF气浮装置具有完善的排渣、排泥、排砂系统,且采用全自动控制,使其不受人为操作的影响。
7.ADNF气浮装置采用氮气溶气,解决了溶解氧含量超标导致腐蚀加速的问题
1.5进出水水质指标
进水:含油量<3000mg/L
出水:含油量<10mg/L,悬浮物<20mg/L
去除率:含油>90%
1.5.1 基本参数
溶气气浮装置(ADNF )的基本参数见表3- 1。
表2- 1 ADNF/ADNF气浮装置基本参数表
2胜利油田主要业绩
表一、ADNF气浮装置主要项目表(胜利油田)。
