2020-2021中考物理电功率的综合计算问题-经典压轴题及详细答案

一、初中物理电功率的综合计算问题1．额定电压均为6V 的甲、乙两灯的I ﹣U 图线如图所示，则下列说法不正确的是（ ）A ．甲、乙两灯的电阻均随电压增大而增大B ．甲、乙两灯的额定功率之比为2∶1C ．甲、乙两灯并联接在电压为2V 的电源两端时，电阻之比为2∶3D ．甲、乙两灯串联接在电压为8V 的电源两端时，实际功率之比为1∶9 【来源】四川省达州市达川区2019-2020学年九年级（上)期末物理试题 【答案】D 【解析】 【分析】(1)根据图像读出几组电流和电压对应的值，根据欧姆定律求出对应的电阻，然后得出两灯泡电阻与两端的电压关系；(2)根据图像读出两灯泡额定电压下的电流，根据P UI =求出甲、乙两灯的额定功率之比；(3)甲、乙两灯并联接在电压为2V 的电源两端时，它们两端的电压均为2V ，根据图像读出通过的电流，根据欧姆定律求出此时两灯泡的电阻之比；(4)甲、乙两灯串联接在电压为8V 的电源两端时，通过它们的电流相等，且总电压等于8V ，根据图像读出符合要求的电流和电压，根据P UI =求出两灯泡的实际功率之比。

【详解】A ．由图像可知，甲、乙两灯泡两端的电压分别为2V 、6V 时，通过甲的电流依次为0.3A 、0.6A ，通过乙的电流依次为0.2A 、0.3A ，由U I R =的变形式U R I=可知，甲灯泡的电阻依次为6.67Ω、10Ω，乙灯泡的电阻依次为10Ω、20Ω，所以甲、乙两灯的电阻均随电压增大而增大，则A 正确，不符合题意；B ．甲、乙两灯的额定电压均为6V ，通过的电流I 甲额＝0.6A ，I 乙额＝0.3A ，则甲、乙两灯的额定功率之比：6V 0.6A 26V 0.3A 1U I P P U I ⨯===⨯甲额甲额甲额乙额乙额乙额，则B 正确，不符合题意；C ．甲、乙两灯并联接在电压为2V 的电源两端时，它们两端的电压均为2V ，由图像可知，通过的电流分别为I 甲＝0.3A ，I 乙＝0.2A ，此时两灯泡的电阻之比：0.2A 20.3A 3U RI I U R I I ====甲甲甲乙乙乙甲乙， 则C 正确，不符合题意；D ．甲、乙两灯串联接在电压为8V 的电源两端时，通过它们的电流相等，且总电压等于8V ，由图像可知，当电路中的电流0.3A I '＝、2V U '甲＝、6V U '乙＝时符合，则两灯泡的实际功率之比：2V 0.3A 16V 0.3A 3U I P P U I ''⨯===''⨯甲甲乙乙，则D 错误，符合题意； 故选D 。

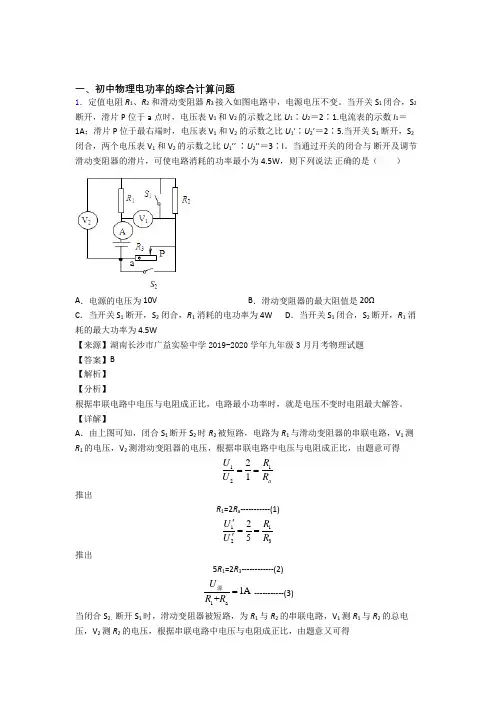

一、初中物理电功率的综合计算问题1．定值电阻 R 1、R 2 和滑动变阻器R 3接入如图电路中，电源电压不变。

当开关S 1闭合，S 2断开，滑片P 位于a 点时，电压表V 1和V 2的示数之比U 1∶U 2＝2∶1.电流表的示数 I 1＝1A ；滑片 P 位于最右端时，电压表 V 1 和 V 2 的示数之比 U 1′∶U 2’＝2∶5.当开关 S 1 断开，S 2闭合，两个电压表V 1 和 V 2的示数之比U 1’’ ∶U 2’’＝3∶l 。

当通过开关的闭合与 断开及调节滑动变阻器的滑片，可使电路消耗的功率最小为4.5W ，则下列说法 正确的是（ ）A ．电源的电压为 10VB ．滑动变阻器的最大阻值是 20ΩC ．当开关 S 1 断开，S 2 闭合，R 1 消耗的电功率为 4WD ．当开关 S 1 闭合，S 2 断开，R 1 消耗的最大功率为 4.5W【来源】湖南长沙市广益实验中学2019-2020学年九年级3月月考物理试题 【答案】B 【解析】 【分析】根据串联电路中电压与电阻成正比，电路最小功率时，就是电压不变时电阻最大解答。

【详解】A ．由上图可知，闭合S 1断开S 2时R 2被短路，电路为R 1与滑动变阻器的串联电路，V 1测R 1的电压，V 2测滑动变阻器的电压，根据串联电路中电压与电阻成正比，由题意可得11221aU R U R == 推出R 1=2R a -----------(1)112325U R U R '==' 推出5R 1=2R 3------------(2)1a1A +U R R =源-----------(3) 当闭合S 2，断开S 1时，滑动变阻器被短路，为R 1与R 2的串联电路，V 1测R 1与R 2的总电压，V 2测R 2的电压，根据串联电路中电压与电阻成正比，由题意又可得1122231U R R U R ''+=='' 推出R 1=2R 2-------(4)电路最小功率时，就是电压不变时电阻最大则有21234.5W ++U R R R =源--------(5)联立(1) (2) (3) (4) (5)解之得12V U =源 ；18R =Ω ；24R =Ω ；320R =Ω ；a 4R =Ω故A 错误；B ．滑动变阻器的最大阻值是320R =Ω，故B 正确；C ．当开关 S 1 断开，S 2 闭合，滑动变阻器被短路，R １与R ２串联这时R １消耗功率2211212V ()()88W +8+4U P R R R =⨯=⨯Ω=ΩΩ源 不是4W ，故C 错误；D ．当开关 S 1 闭合，S 2 断开，R 2被短路，当滑动变阻器R 3=0时，R 1 消耗的功率最大为221(12V)8U P R '===Ω源18W不是4.5W 所以D 错误。

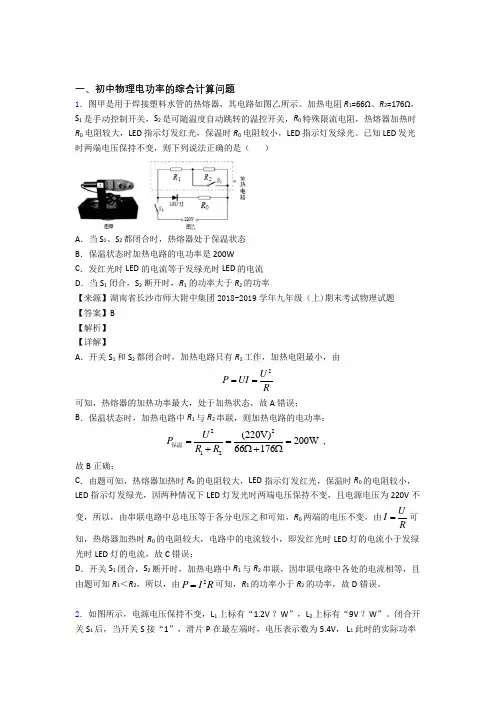

一、初中物理电功率的综合计算问题1．图甲是用于焊接塑料水管的热熔器，其电路如图乙所示。

加热电阻 R 1=66Ω、R 2=176Ω，S 1 是手动控制开关，S 2 是可随温度自动跳转的温控开关，R 0 特殊限流电阻，热熔器加热时 R 0 电阻较大，LED 指示灯发红光，保温时 R 0 电阻较小，LED 指示灯发绿光。

已知 LED 发光时两端电压保持不变，则下列说法正确的是（ ）A ．当 S 1、S 2 都闭合时，热熔器处于保温状态B ．保温状态时加热电路的电功率是200WC ．发红光时LED 的电流等于发绿光时 LED 的电流 D ．当 S 1 闭合，S 2 断开时，R 1 的功率大于 R 2 的功率【来源】湖南省长沙市师大附中集团2018-2019学年九年级（上)期末考试物理试题 【答案】B 【解析】 【详解】A ．开关S 1和S 2都闭合时，加热电路只有R 1工作，加热电阻最小，由2U P UI R== 可知，热熔器的加热功率最大，处于加热状态，故A 错误； B ．保温状态时，加热电路中R 1与R 2串联，则加热电路的电功率：2212(220V)200W 66176U P R R ===+Ω+Ω保温， 故B 正确；C ．由题可知，热熔器加热时R 0的电阻较大，LED 指示灯发红光，保温时R 0的电阻较小，LED 指示灯发绿光，因两种情况下LED 灯发光时两端电压保持不变，且电源电压为220V 不变，所以，由串联电路中总电压等于各分电压之和可知，R 0两端的电压不变，由U I R=可知，热熔器加热时R 0的电阻较大，电路中的电流较小，即发红光时LED 灯的电流小于发绿光时LED 灯的电流，故C 错误；D ．开关S 1闭合，S 2断开时，加热电路中R 1与R 2串联，因串联电路中各处的电流相等，且由题可知R 1＜R 2，所以，由2P I R =可知，R 1的功率小于R 2的功率，故D 错误。

2．如图所示，电源电压保持不变，L 1上标有“1.2V ？W ”，L 2上标有“9V ？W ”。

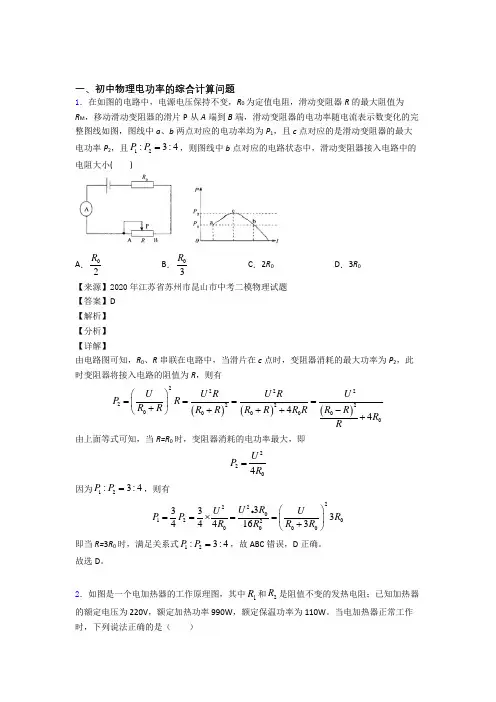

一、初中物理电功率的综合计算问题1．在如图的电路中，电源电压保持不变，R 0为定值电阻，滑动变阻器R 的最大阻值为R M ，移动滑动变阻器的滑片P 从A 端到B 端，滑动变阻器的电功率随电流表示数变化的完整图线如图，图线中a 、b 两点对应的电功率均为P 1，且c 点对应的是滑动变阻器的最大电功率P 2，且12:3:4P P =，则图线中b 点对应的电路状态中，滑动变阻器接入电路中的电阻大小( )A ．2R B ．3R C ．2R 0 D ．3R 0【来源】2020年江苏省苏州市昆山市中考二模物理试题 【答案】D 【解析】 【分析】 【详解】由电路图可知，R 0、R 串联在电路中，当滑片在c 点时，变阻器消耗的最大功率为P 2，此时变阻器将接入电路的阻值为R ，则有()()()2222222200000044U U R U R U P R R R R R R R R R R R R R⎛⎫==== ⎪++++-⎝⎭+ 由上面等式可知，当R=R 0时，变阻器消耗的电功率最大，即2204U P R =因为12:3:4P P =，则有2220120200003333444163U R UU P P R R R R R ⎛⎫==⨯== ⎪+⎝⎭ 即当R=3R 0时，满足关系式12:3:4P P =，故ABC 错误，D 正确。

故选D 。

2．如图是一个电加热器的工作原理图，其中1R 和2R 是阻值不变的发热电阻；已知加热器的额定电压为220V ，额定加热功率990W ，额定保温功率为110W 。

当电加热器正常工作时，下列说法正确的是（ ）A ．加热器的功率为110W 时，开关S 、1S 都闭合B ．开关S 闭合，1S 由断开到闭合，电路中电流变大，2R 的功率变大C ．电阻1R 与2R 的阻值之比为1∶8D ．若用电高峰期实际电压为200V ，加热器保温状态下的实际功率约为90.9W 【来源】2020年四川省成都市锦江区中考二诊物理试题 【答案】BD 【解析】 【分析】 【详解】A ．只闭合开关S ，两电阻串联，电阻较大，根据2U P R=知，在电压一定时，电功率较小，加热器处于保温状态，则此时加热器的功率为110W ，故A 错误；B ．开关S 闭合，S 1断开时，两电阻串联，S 1闭合时，电阻R 1被短路，只有电阻R 2工作，电阻减小，根据U I R=知，电路的电流增大，R 2的电阻不变，根据22P I R =知R 2的功率变大，故B 正确； C ．因为22U P R =加热、212U P R R =+保温，且P 加热=990W 、P 保温=110W ，所以 22212::990W :110W U U P P R R R ==+加热保温即12291R R R += 所以1281R R = 故C 错误；D ．只闭合开关S ，加热器处于保温状态，两电阻串联，保温功率为110W ，则2212(220V)=440Ω110WU P R R +==额保温当实际电压为200V 时，实际功率约为2122(200V)=90.9W 440ΩU R R P =≈+额实故 D 正确； 故选BD 。

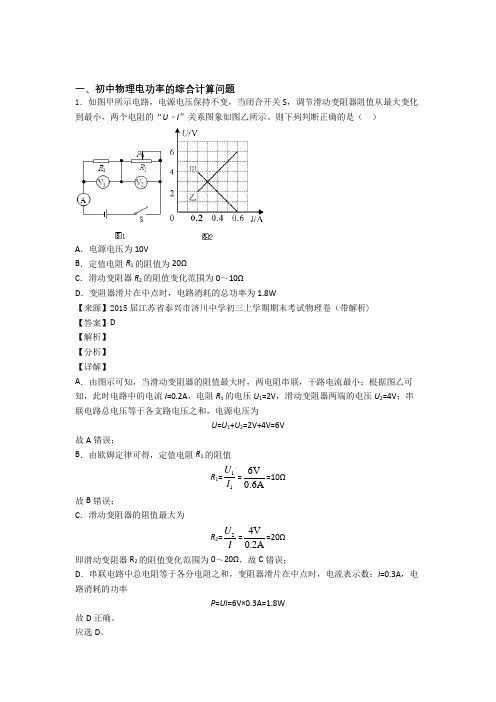

一、初中物理电功率的综合计算问题1．如图甲所示电路，电源电压保持不变，当闭合开关S ，调节滑动变阻器阻值从最大变化到最小，两个电阻的“U ﹣I ”关系图象如图乙所示。

则下列判断正确的是（ ）A ．电源电压为10VB ．定值电阻R 1的阻值为20ΩC ．滑动变阻器R 2的阻值变化范围为0～10ΩD ．变阻器滑片在中点时，电路消耗的总功率为1.8W【来源】2015届江苏省泰兴市济川中学初三上学期期末考试物理卷（带解析) 【答案】D 【解析】 【分析】 【详解】A ．由图示可知，当滑动变阻器的阻值最大时，两电阻串联，干路电流最小；根据图乙可知，此时电路中的电流I =0.2A ，电阻R 1的电压U 1=2V ，滑动变阻器两端的电压U 2=4V ；串联电路总电压等于各支路电压之和，电源电压为U =U 1+U 2=2V+4V=6V故A 错误；B ．由欧姆定律可得，定值电阻R 1的阻值R 1=11U I =6V 0.6A=10Ω故B 错误；C ．滑动变阻器的阻值最大为R 2=2U I =4V 0.2A=20Ω 即滑动变阻器R 2的阻值变化范围为0～20Ω，故C 错误；D ．串联电路中总电阻等于各分电阻之和，变阻器滑片在中点时，电流表示数：I =0.3A ，电路消耗的功率P =UI =6V×0.3A=1.8W故D 正确。

应选D 。

2．定值电阻1R ､2R 和滑动变阻器3R 接入如图电路中，电源电压不变。

当开关1S 闭合，2S 断开，滑片P 位于a 点时，电压表1V 和2V 的示数之比12:2:1U U =，电流表的示数11A I =；当开关1S 闭合，2S 断开，滑片P 位于最右端时，电压表1V 和2V 的示数之比34:1:3U U =。

当开关1S 断开，2S 闭合，两个电压表1V 和2V 的示数之比56:3:1U U =。

通过开关的闭合与断开及调节滑动变阻器的滑片，使电路消耗的功率最小为9W 。

下列说法正确的是（ ）A ．当开关1S ､2S 断开，调节滑片P 时，3R 的功率不超过6.75WB ．当开关1S 闭合，2S 断开，滑片P 位于a 点时，3R 的功率为18WC ．滑动变阻器最大阻值为45ΩD ．电源电压为27V【来源】【万唯】2019年四川省成都市高中阶段教育学校统一招生考试物理试题（黑卷) 【答案】AD 【解析】 【分析】 【详解】当开关1S 闭合，2S 断开，滑片P 位于a 点时，等效电路图如解图1所示：此时121::2:1A U U R R ==()11A U I R R =+当开关1S 闭合，2S 断开滑片P 位于最右端时，等效电路图如解图2所示：此时3413::1:3U U R R ==当开关1S 断开，2S 闭合时，等效电路如解图3所示：此时56:3:1U U =，则12:2:1R R =当电路消耗功率最小的时候，电路等效图如解图4所示：所以：()21239W U R R R =++由以上分析可得：313R R = 2A 10.5R R R ==所以：()111A 0.5U R R =+ ()21119W 0.53U R R R =++可求得：27V U =，118R =Ω，则2A 9R R ==Ω，354R =Ω 当开关1S 闭合，2S 断开，滑片P 位于a 点时，3R 的功率22314(1A)99W P I R ==⨯Ω=当开关1S 、2S 断开，调节滑片P 时，3R 的功率()22233321231233U U P I R R R R R R R R R ⎛⎫=== ⎪++++⎝⎭()()()()()2222221231231231231233344U U U R R R R R R R R R R R R R RR R R ===+++-+++-⎡⎤⎡⎤⎡⎤⎣⎦⎣⎦⎣⎦++3P 的最大值在312R R R =+时取得，且最大值()2max12 6.75W 4U P R R ==+ 故选AD 。

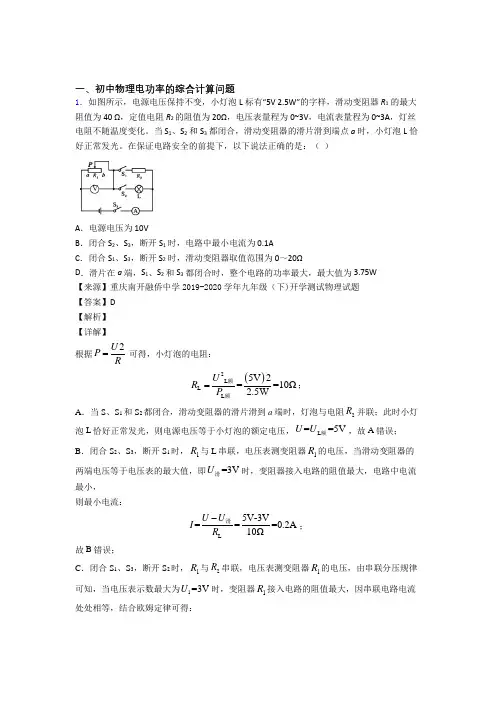

一、初中物理电功率的综合计算问题1．如图所示，电源电压保持不变，小灯泡L 标有“5V 2.5W”的字样，滑动变阻器 R 1 的最大阻值为40 Ω，定值电阻R 2 的阻值为 20Ω，电压表量程为0~3V ，电流表量程为 0~3A ，灯丝电阻不随温度变化。

当 S 1、S 2 和 S 3 都闭合，滑动变阻器的滑片滑到端点 a 时，小灯泡L 恰好正常发光。

在保证电路安全的前提下，以下说法正确的是：（ ）A ．电源电压为 10VB ．闭合 S 2、S 3，断开 S 1 时，电路中最小电流为 0.1AC ．闭合 S 1、S 3，断开 S 2 时，滑动变阻器取值范围为 0～20ΩD ．滑片在 a 端，S 1、S 2和S 3 都闭合时，整个电路的功率最大，最大值为 3.75W 【来源】重庆南开融侨中学2019-2020学年九年级（下)开学测试物理试题 【答案】D 【解析】 【详解】 根据2U P R=可得，小灯泡的电阻： ()2L L L 5V 2==10Ω2.5WU R P =额额；A ．当S 、S 1和S 2都闭合，滑动变阻器的滑片滑到a 端时，灯泡与电阻2R 并联；此时小灯泡L 恰好正常发光，则电源电压等于小灯泡的额定电压，L ==5V U U 额，故A 错误；B ．闭合S 2、S 3，断开S 1时，1R 与L 串联，电压表测变阻器1R 的电压，当滑动变阻器的两端电压等于电压表的最大值，即=3V U 滑时，变阻器接入电路的阻值最大，电路中电流最小， 则最小电流：L 5V-3V===0.2A 10ΩU U I R -滑； 故B 错误；C ．闭合S 1、S 3，断开S 2时，1R 与2R 串联，电压表测变阻器1R 的电压，由串联分压规律可知，当电压表示数最大为1=3V U 时，变阻器1R 接入电路的阻值最大，因串联电路电流处处相等，结合欧姆定律可得：1212U U RR =； 即：13V 5V-3V =20ΩR ； 解得1=30ΩR ，变阻器1R 接入电路的阻值最大为30Ω，故C 错误；D ．当S 、S 1和S 2都闭合，滑动变阻器的滑片滑到a 端时，灯泡与电阻2R 并联，因并联电路的总电阻最小，所以由2U P R=可知，此时整个电路的功率最大，则整个电路的最大功率：()222L L 25V =2.5W+=3.75W 20ΩU P P P P R =+=+最大额额；故D 正确。

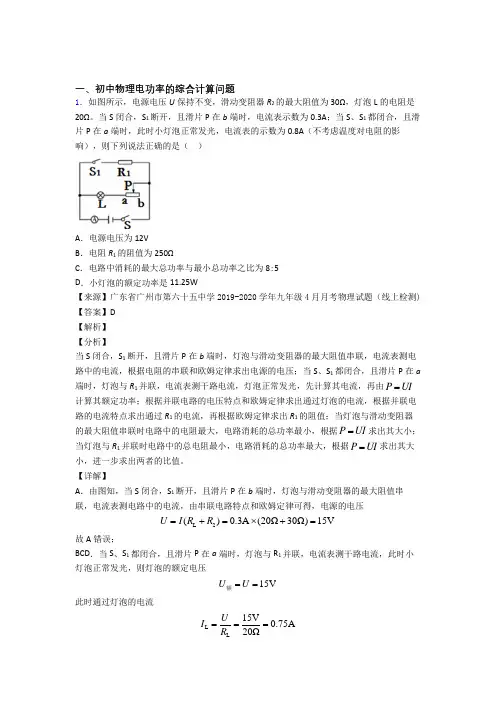

一、初中物理电功率的综合计算问题1．如图所示，电源电压U 保持不变，滑动变阻器R 2的最大阻值为30Ω，灯泡L 的电阻是20Ω。

当S 闭合，S 1断开，且滑片P 在b 端时，电流表示数为0.3A ；当S 、S 1都闭合，且滑片P 在a 端时，此时小灯泡正常发光，电流表的示数为0.8A （不考虑温度对电阻的影响），则下列说法正确的是（ ）A ．电源电压为12VB ．电阻R 1的阻值为250ΩC ．电路中消耗的最大总功率与最小总功率之比为8:5D ．小灯泡的额定功率是11.25W【来源】广东省广州市第六十五中学2019-2020学年九年级4月月考物理试题（线上检测) 【答案】D 【解析】 【分析】当S 闭合，S 1断开，且滑片P 在b 端时，灯泡与滑动变阻器的最大阻值串联，电流表测电路中的电流，根据电阻的串联和欧姆定律求出电源的电压；当S 、S 1都闭合，且滑片P 在a 端时，灯泡与R 1并联，电流表测干路电流，灯泡正常发光，先计算其电流，再由P UI =计算其额定功率；根据并联电路的电压特点和欧姆定律求出通过灯泡的电流，根据并联电路的电流特点求出通过R 1的电流，再根据欧姆定律求出R 1的阻值；当灯泡与滑动变阻器的最大阻值串联时电路中的电阻最大，电路消耗的总功率最小，根据P UI =求出其大小；当灯泡与R 1并联时电路中的总电阻最小，电路消耗的总功率最大，根据P UI =求出其大小，进一步求出两者的比值。

【详解】A ．由图知，当S 闭合，S 1断开，且滑片P 在b 端时，灯泡与滑动变阻器的最大阻值串联，电流表测电路中的电流，由串联电路特点和欧姆定律可得，电源的电压L 2()0.3A 20Ω30Ω15V ()U I R R =+=⨯+=故A 错误；BCD ．当S 、S 1都闭合，且滑片P 在a 端时，灯泡与R 1并联，电流表测干路电流，此时小灯泡正常发光，则灯泡的额定电压15V U U ==额此时通过灯泡的电流L L 15V 0.75A 20ΩU I R ===则灯泡的额定功率L 15V 0.75A 11.25W P U I ==⨯=额额通过R 1的电流1L 0.8A 0.75A 0.05A I I I '=-=-=则电阻R 1的阻值1115V 300Ω0.05AU R I === 根据电路图和2U P R=可知，灯泡与滑动变阻器的最大阻值串联时电路中的电阻最大，电路消耗的总功率最小；灯泡与R 1并联时电路中的总电阻最小，电路消耗的总功率最大；则电路中消耗的最大总功率与最小总功率之比()()max min :::0.8A:0.3A 8:3P P UI UI I I ='='==故BC 错误、D 正确。

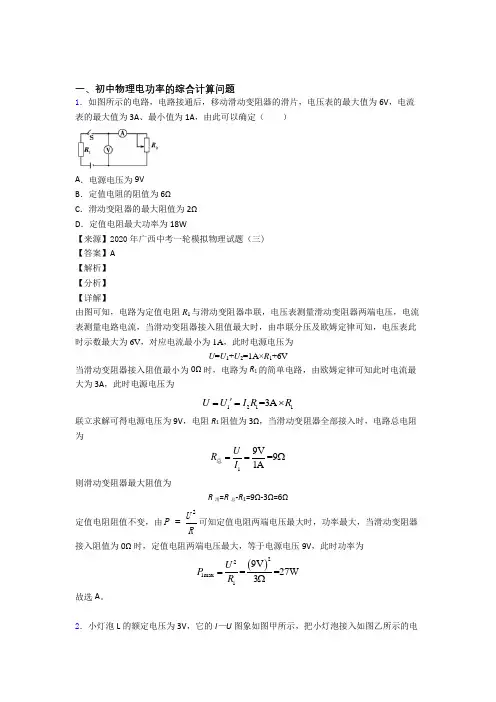

一、初中物理电功率的综合计算问题1．如图所示的电路，电路接通后，移动滑动变阻器的滑片，电压表的最大值为6V ，电流表的最大值为3A 、最小值为1A ，由此可以确定（ ）A ．电源电压为9VB ．定值电阻的阻值为6ΩC ．滑动变阻器的最大阻值为2ΩD ．定值电阻最大功率为18W【来源】2020年广西中考一轮模拟物理试题（三) 【答案】A 【解析】 【分析】 【详解】由图可知，电路为定值电阻R 1与滑动变阻器串联，电压表测量滑动变阻器两端电压，电流表测量电路电流，当滑动变阻器接入阻值最大时，由串联分压及欧姆定律可知，电压表此时示数最大为6V ，对应电流最小为1A ，此时电源电压为U =U 1+U 2=1A×R 1+6V当滑动变阻器接入阻值最小为0Ω时，电路为R 1的简单电路，由欧姆定律可知此时电流最大为3A ，此时电源电压为1211=3A U U I R R '==⨯联立求解可得电源电压为9V ，电阻R 1阻值为3Ω，当滑动变阻器全部接入时，电路总电阻为19V=91AU R I ==Ω总 则滑动变阻器最大阻值为R 滑=R 总-R 1=9Ω-3Ω=6Ω定值电阻阻值不变，由2U P R=可知定值电阻两端电压最大时，功率最大，当滑动变阻器接入阻值为0Ω时，定值电阻两端电压最大，等于电源电压9V ，此时功率为()221max19V ==27W 3U P R =Ω故选A 。

2．小灯泡L 的额定电压为3V ，它的I —U 图象如图甲所示，把小灯泡接入如图乙所示的电路中，先将滑动变阻器的滑片P 移至B 端。

闭合开关S ，电压表示数为1.5V ，再将滑片P 向左移动直到电压表示数为3V ，已知电源电压恒定，滑动变阻器的铭牌标有上“10Ω 2A ”字样。

下列说法中正确的是（ ）A ．电源电压为4.5VB ．小灯泡的额定功率为0.45WC ．小灯泡正常发光时，滑动变阻器消耗的电功率为0.75WD ．小灯泡正常发光时，滑动变阻器接入电路的阻值为3Ω 【来源】2019年辽宁省沈阳市皇姑区中考一模物理试题 【答案】ACD 【解析】 【详解】A ．当滑动变阻器的滑片P 移至B 端时，滑动变阻器的最大阻值接入电路，与灯泡串联，由图象甲可知，当电压表示数为L 1.5V U =，电路中的电流为0.3A I =，由欧姆定律UI R=可得，滑动变阻器两端的电压 0.3103滑滑A ΩV U IR ==⨯=根据串联电路电压的特点可得，电源电压为1.53 4.5L 滑V V V U U U =+=+=故A 正确；B ．由图甲可知，当灯泡两端的电压3额V U =时，电路中的电流0.5A I '=，由P UI =可得，灯泡的额定功率30.5 1.5额额V A W P U I '==⨯=故B 错误；C ．小灯泡正常发光时，滑动变阻器两端的电压为4.53 1.5滑额V V V U U U '=-=-= 由P UI =可得，滑动变阻器消耗的功率1.50.50.75滑滑V A W P U I '''==⨯= 故C 正确； D ．由UR I=可得，滑动变阻器接入电路的电阻1.530.5滑滑V =ΩAU R I ''=='故D 正确。

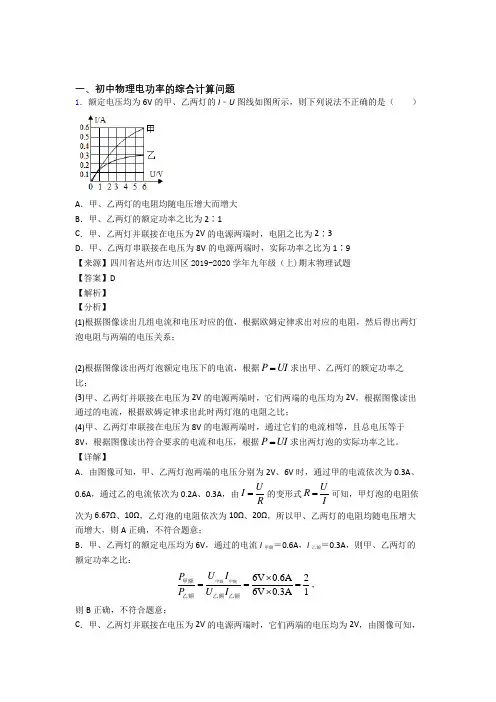

一、初中物理电功率的综合计算问题1．额定电压均为6V 的甲、乙两灯的I ﹣U 图线如图所示，则下列说法不正确的是（ ）A ．甲、乙两灯的电阻均随电压增大而增大B ．甲、乙两灯的额定功率之比为2∶1C ．甲、乙两灯并联接在电压为2V 的电源两端时，电阻之比为2∶3D ．甲、乙两灯串联接在电压为8V 的电源两端时，实际功率之比为1∶9【来源】四川省达州市达川区2019-2020学年九年级（上)期末物理试题【答案】D【解析】【分析】(1)根据图像读出几组电流和电压对应的值，根据欧姆定律求出对应的电阻，然后得出两灯泡电阻与两端的电压关系；(2)根据图像读出两灯泡额定电压下的电流，根据P UI =求出甲、乙两灯的额定功率之比；(3)甲、乙两灯并联接在电压为2V 的电源两端时，它们两端的电压均为2V ，根据图像读出通过的电流，根据欧姆定律求出此时两灯泡的电阻之比；(4)甲、乙两灯串联接在电压为8V 的电源两端时，通过它们的电流相等，且总电压等于8V ，根据图像读出符合要求的电流和电压，根据P UI =求出两灯泡的实际功率之比。

【详解】A ．由图像可知，甲、乙两灯泡两端的电压分别为2V 、6V 时，通过甲的电流依次为0.3A 、0.6A ，通过乙的电流依次为0.2A 、0.3A ，由U I R =的变形式U R I=可知，甲灯泡的电阻依次为6.67Ω、10Ω，乙灯泡的电阻依次为10Ω、20Ω，所以甲、乙两灯的电阻均随电压增大而增大，则A 正确，不符合题意；B ．甲、乙两灯的额定电压均为6V ，通过的电流I 甲额＝0.6A ，I 乙额＝0.3A ，则甲、乙两灯的额定功率之比：6V 0.6A 26V 0.3A 1U I P P U I ⨯===⨯甲额甲额甲额乙额乙额乙额， 则B 正确，不符合题意； C ．甲、乙两灯并联接在电压为2V 的电源两端时，它们两端的电压均为2V ，由图像可知，通过的电流分别为I 甲＝0.3A ，I 乙＝0.2A ，此时两灯泡的电阻之比： 0.2A 20.3A 3U RI I U R I I ====甲甲甲乙乙乙甲乙， 则C 正确，不符合题意；D ．甲、乙两灯串联接在电压为8V 的电源两端时，通过它们的电流相等，且总电压等于8V ，由图像可知，当电路中的电流0.3A I '＝、2V U '甲＝、6V U '乙＝时符合，则两灯泡的实际功率之比：2V 0.3A 16V 0.3A 3U I P P U I ''⨯===''⨯甲甲乙乙， 则D 错误，符合题意；故选D 。

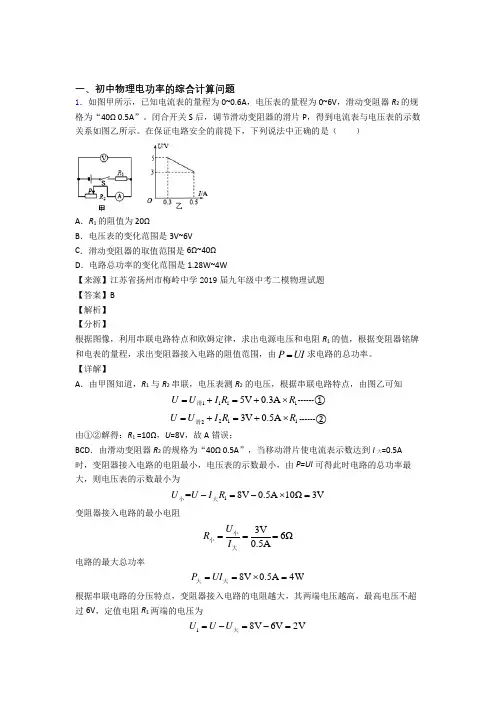

一、初中物理电功率的综合计算问题1．如图甲所示，已知电流表的量程为0~0.6A ，电压表的量程为0~6V ，滑动变阻器R 2的规格为“40Ω 0.5A ”。

闭合开关S 后，调节滑动变阻器的滑片P ，得到电流表与电压表的示数关系如图乙所示。

在保证电路安全的前提下，下列说法中正确的是（ ）A ．R 1的阻值为20ΩB ．电压表的变化范围是3V~6VC ．滑动变阻器的取值范围是6Ω~40ΩD ．电路总功率的变化范围是1.28W~4W【来源】江苏省扬州市梅岭中学2019届九年级中考二模物理试题 【答案】B 【解析】 【分析】根据图像，利用串联电路特点和欧姆定律，求出电源电压和电阻R 1的值，根据变阻器铭牌和电表的量程，求出变阻器接入电路的阻值范围，由P UI =求电路的总功率。

【详解】A ．由甲图知道，R 1 与R 2 串联，电压表测R 2 的电压，根据串联电路特点，由图乙可知1111.3V A 50U U I R R =+=+⨯滑------① 2112.5V A 30U U I R R =+=+⨯滑------②由①②解得：R 1 =10Ω，U =8V ，故A 错误；BCD ．由滑动变阻器R 2的规格为“40Ω 0.5A ”，当移动滑片使电流表示数达到I 大=0.5A 时，变阻器接入电路的电阻最小，电压表的示数最小，由P=UI 可得此时电路的总功率最大，则电压表的示数最小为18V 0.5A 10Ω=3V U U I R --⨯==小大变阻器接入电路的最小电阻Ω3V0 6.5AR U I ===小小大 电路的最大总功率8V 0.5A 4W P UI ==⨯=大大根据串联电路的分压特点，变阻器接入电路的电阻越大，其两端电压越高，最高电压不超过6V ，定值电阻R 1两端的电压为18V 6V 2V U U U =-=-=大此时的总电流为1 12V0.2A 10ΩUIR===小滑动变阻器的最大电阻为6V30Ω0.2AURI===大大小电路的最小功率为221W()8V1.610Ω30ΩUPR R===++小大综上所述，电压表的变化范围是3V~6V；滑动变阻器的取值范围是6Ω~30Ω；电路总功率的变化范围是1.6W~4W，故B正确、CD错误。

一、初中物理电功率的综合计算问题1．如图甲所示的电路中，电源电压U 保持不变，R 0为定值电阻。

闭合开关，电流表A 的示数为I ，电压表V 1的示数为U 1，电压表V 2的示数为U 2；将滑动变阻器R 的滑片从一端移动到另一端，U 1、U 2随I 变化的关系如图乙所示；则下列说法正确的是（ ）A ．电源电压为5.5 VB ．滑片在最右端时，定值电阻R 0的功率为6WC ．滑动变阻器的最大阻值为12.5 ΩD ．电灯的电阻随着电流的增大而减小【来源】2020年中考一轮模拟测试物理试题（一) 【答案】B 【解析】 【分析】 【详解】由图可知，灯泡L 与R 0、R 组成串联电路，电压表V 2测量L 两端的电压，电压表V 1测量灯泡L 与R 两端的总电压，当电流表的示数变大时，电压表V 2变大，电压表V 1变小，所以U 2-I 的图线为BQ ， U 1-I 图线应该为AQ ；ABC ．由图像乙知，Q 点U 1和U 2相等，则此时滑动变阻器两端的电压为零，电阻为零，电压表的示数都是3V ，电路中的电流为2.0A ，所以03V 2.0R U +=电源…①当滑动变阻器的滑片移到最左端时，电路中的电流最小为1.0A ，由图像知：电压表V 1的示数为4.5V ，电压表V 2的示数为1V ，所以04.5V 1.0=R U +电源…②由①②得：U 电源=6V ，R 0=1.5Ω，故A 错误； 此时滑动变阻器两端的电压为12= 4.5V-1V=3.5V U U U -=滑滑动变阻器的最大阻值为3.5V===3.5Ω1.0AU R I 滑滑大小 故C 错误；滑片在最右端时，U 1和U 2相等都是3V ，电路中的电流为2.0A ，已知R 0=1.5Ω，定值电阻R 0的功率为2200(2.0A) 1.5Ω=6W P I R ==⨯故B 正确；D ．通过灯泡的电流增大时，灯泡两端的电压变大，温度升高，灯丝的电阻变大，故D 错误。

一、初中物理电功率的综合计算问题1．如图所示，电源电压保持不变，开关S断开后，灯L1和L2都正常发光，甲、乙两个电表示数之比为5∶3，此时灯L1和L2的电功率之比为（）A．2∶3 B．3∶2 C．3∶5 D．5∶3【来源】2020年天津市和平区中考一模物理试题【答案】A【解析】【分析】【详解】由电路图可知，开关S断开后，如果甲、乙为电压表将会造成电路断路，两灯泡均不发光，不符合题意，因此甲、乙都为电流表，此时灯L1、L2并联连接，电流表甲测干路电流，电流表乙测通过L2的电流；因并联电路中干路电流等于各支路电流之和，所以通过L1、L2的电流之比12333 52I III I--===甲乙乙因并联电路中各支路两端的电压相等，所以两灯泡的电功率之比为11122223P UI IP UI I===故选A。

2．如图甲所示电路，电源电压不变。

R1是滑动变阻器，R2是定值电阻。

当开关S闭合后，将滑动变阻器的滑片从最右端逐步滑到最左端，根据电压表与电流表的示数，绘制的图像如图乙所示。

下列判断正确的是（）A．电路消耗电功率的最大值为7.2W B．变阻器R接入电路的最大阻值为120ΩC．定值电阻R2的电阻值为20ΩD．电源电压为12V【来源】2020年山东省青岛市西海岸新区中考一模物理试题【答案】ACD 【解析】 【分析】 【详解】BC ．由电路图可知，当滑片位于最左端时，电路为2R 的简单电路，此时电路中的电流最大，由乙图可知0.6A I =大由UI R=可得，电源的电压 220.6A U I R R 大==⨯……①当滑片位于最右端时，滑动变阻器的最大阻值1R 与电阻2R 串联，电压表测1R 两端的电压，此时电路中的电流最小；由乙图可知110V U = 0.1A I =小变阻器1R 的最大阻值1110V 100Ω0.1AU R I 大小=== 因串联电路中总电压等于各分电压之和，则电源的电压12210V 0.1A U U I R R =+=+⨯小……②由①②可得220.6A 10V 0.1A R R ⨯=+⨯解上式可得220ΩR =故B 错误，C 正确； D ．电源的电压20.6A 0.6A 20Ω12V U R =⨯=⨯=故D 正确；A ．电流最大时，电路消耗的最大电功率0.6A 12V 7.2W P I U ==⨯=大大故A 正确。

一、初中物理电功率的综合计算问题1．在如图（a ）所示的电路中，电源电压U 0保持不变，R 0为定值电阻，移动滑动变阻器R 的滑片P ，电压表和电流表示数的部分U —I 关系图象如图（b ）所示，则下列说法正确的是（ ）①电压表示数为5V 时，R 消耗的电功率最大 ②滑动变阻器的总阻值为20Ω③电压表示数为5V 和4V 时，R 消耗的总功率相等 ④电压表示数为4V 时，R 0消耗的电功率最小 A ．①② B ．②③C ．①③D ．②④【来源】2020年四川省绵阳地区中考一模物理试题【答案】B 【解析】 【分析】利用并联电路总电阻与各分电阻的关系，据图分析并联电路的电流、电压关系，再选用欧姆定律，电功率公式进行计算。

【详解】①由图(b)可知，电压表示数为5.0V 时，5.0V 0.5A 2 5.0W R R P U I ==⨯⨯=总总而电压表示数为4.0V 时，则4.0V (1A+0.25A)5.0W R RP U I '''==⨯=总总 故①错误；②由于P 在中点时，R 左、右两部分并联电阻最大，两端电压最大5V ，两边电流相等，均为0.5A 。

所以5V=100.5AU R R I ===Ω右左 故R =20Ω。

故②正确；③在①中已算出电压表示数为5V 和4V 时，R 消耗的总功率相等；故③正确；④由于R 0在干路上，且为定值电阻，由20P I R =，4V 时干路电流1.25A ，大于5V 时的干路电流1A ，所以4V 时R 0的消耗功率不是最小，故④错误。

只有②③正确。

故选B 。

2．如图所示，电源电压恒定不变，闭合开关S ，将滑动变阻器的滑片P 从中点向b 端移动一段距离，电压表V 1、V 2示数的变化量分别为1U ∆、2U ∆，电流表示数的变化量为I ∆，阻值相同的定值电阻R 1、R 2消耗电功率的变化量分别为1P ∆、2P ∆，则下列判断正确的是（）A ．12U U ∆>∆B ．12U U ∆=∆C ．1212U U R R I I∆∆+=+∆∆ D ．21212P P I R R ∆+∆∆+=（）【来源】2020年天津市和平区中考一模物理试题 【答案】BC 【解析】 【分析】 【详解】由电路图可知，R 1与R 0、R 2串联，电压表V 1测R 0与R 2两端的电压之和，电压表V 2测R 2两端的电压，电流表测电路中的电流。

一、初中物理电功率的综合计算问题1．在如图甲所示的电路中，电源电压U保持不变，R1、R2为定值电阻，R为滑动变阻器。

闭合开关S，将滑动变阻器的滑片P从最右端滑到最左端的过程中，电压表V1、V2的示数随电流表A的示数变化分别如图乙中图线①、②所示。

变阻器的滑片P从最右端滑到最左端的过程中，下列说法错误的是（）A．R1、R2的电压之比始终等于2∶1 B．滑动变阻器的最大电阻为15ΩC．电源电压为6V D．R2消耗的功率增大了1.2W【来源】2019年湖北省武汉市洪山区中考一模物理试题【答案】D【解析】【分析】【详解】电路为三个电阻串联，滑动变阻器滑片从右端滑到最左端过程中，滑动变阻器接入阻值变小，由欧姆定律可知电路电流逐渐变大，R1两端电压变大，由此可得①表示电压表V1，②表示电压表V2；当滑片位于最左端时，电路电阻最小，电流最大为I max=0.4A，为R1与R2串联电路，此时R1两端电压U1=4V，则可求R1电阻为：1 1max4V10Ω0.4AURI===由串联电路总电压等于各用电器电压之和可知：U=U1+I max R2=4V+0.4A×R2当滑片位于最右端时，电路为三个电阻串联，此时电流最小为I min=0.2A，R两端电压U R=3V，R1两端电压U1’=2V，则滑动变阻器最大阻值为：R min3V15Ω0.2AURI===由串联电路总电压等于各用电器电压之和可知：U=U R+U1’+I min R2=3V+2V+0.2A×R2联立求解可得：U=6V，R2=5Ω；由于串联电路电流处处相等，则由P=I2R可知，R1与R2消耗的功率之比始终等于电阻之比，即：P1：P2=R1：R2=10Ω：5Ω=2：1滑动变阻器滑片位于最右端时，R2消耗功率为：P2右=I min2R2=(0.2A)2×5Ω=0.2W滑动变阻器滑片位于最左端时，R2消耗功率为：P2左=I max2R2=(0.4A)2×5Ω=0.8W则R2消耗的功率增大：△P=P2左-P2右=0.8W-0.2W=0.6W故选D。

一、初中物理电功率的综合计算问题1．如图所示，电源电压保持不变，开关S断开后，灯L1和L2都正常发光，甲、乙两个电表示数之比为5∶3，此时灯L1和L2的电功率之比为（）A．2∶3 B．3∶2 C．3∶5 D．5∶3【来源】2020年天津市和平区中考一模物理试题【答案】A【解析】【分析】【详解】由电路图可知，开关S断开后，如果甲、乙为电压表将会造成电路断路，两灯泡均不发光，不符合题意，因此甲、乙都为电流表，此时灯L1、L2并联连接，电流表甲测干路电流，电流表乙测通过L2的电流；因并联电路中干路电流等于各支路电流之和，所以通过L1、L2的电流之比1233352 IIII I--===甲乙乙因并联电路中各支路两端的电压相等，所以两灯泡的电功率之比为11122223P UI IP UI I===故选A。

2．如图所示，电源电压恒定不变，闭合开关S，将滑动变阻器的滑片P从中点向b端移动一段距离，电压表V1、V2示数的变化量分别为1U∆、2U∆，电流表示数的变化量为I∆，阻值相同的定值电阻R1、R2消耗电功率的变化量分别为1P∆、2P∆，则下列判断正确的是（）A．12U U∆>∆B．12U U∆=∆C ．1212U U R R I I∆∆+=+∆∆ D ．21212P P I R R ∆+∆∆+=（）【来源】2020年天津市和平区中考一模物理试题 【答案】BC 【解析】 【分析】 【详解】由电路图可知，R 1与R 0、R 2串联，电压表V 1测R 0与R 2两端的电压之和，电压表V 2测R 2两端的电压，电流表测电路中的电流。

AB ．将滑动变阻器的滑片P 从中点向b 端移动一段距离，设移动前后电路中的电流分别为I 1、I 2，由UI R=得，可得，电压表V 2示数的变化量 22212221222U U U I R I R I I R IR '===∆∆=﹣﹣（﹣）则22||||U IR ∆=∆因串联电路中总电压等于各分电压之和，所以电压表V 1示数的变化量11111212111U U U U I R U I R I I R IR ∆'=-∆=-==﹣（﹣）（﹣）（﹣） 则11||||U IR ∆=∆因R 1、R 2的阻值相同，所以12||||U U ∆=∆故B 正确、A 错误；C ．由11||R I U ∆=∆、22||R IU ∆=∆得 1212||||U U R R I I∆∆+=+∆∆ 故C 正确；D ．定值电阻R 1、R 2消耗电功率的变化量分别为1P ∆、2P ∆，则221212121212121212P P I I R R I I I I R R I I I R R ∆+∆⨯+=⨯+⨯+=⨯=∆++（﹣）（）（﹣）（）（）（）（） 故D 错误。

一、初中物理电功率的综合计算问题1．如图甲所示，电源电压恒为9V.滑动变阻器的最大阻值为100Ω，电子元件R 在0.1A~0. 4A 的电流范围内均能正常工作，若该电子元件的U -I 图像如图乙所示，则该电子元件在其正常工作的范围内，下列判断正确的是( )A ．该电子元件两端的电压增大时，其电阻增大B ．该电子元件消耗的最大功率与最小功率之比为4:1C ．该电子元件在某个正常工作状态下，它滑耗的电功率总是小于此时滑动变阻器消耗的电功率D ．滑动变阻器的阻值范围应控制在12.5Ω~100Ω【来源】湖北省武汉市第三寄宿学校2019~2020学年九年级12月月考物理试题 【答案】C 【解析】 【详解】A ．由该电子元件的U -I 图像可知，当电压为2V 时，电流为0.1A ；由欧姆定律得，此时的电阻是：2V 20Ω0.1AU R I === 当电压为4V 时，电流为0.4A ；由欧姆定律得，此时的电阻是：'''4V 10Ω0.4AU R I ===可知，该电子元件两端的电压增大时，其电阻减小；故A 项错误；B ．由该电子元件的U -I 图像可知，当电流为0.1A 时，电压为2V ；此时消耗的电功率是；2V 0.1A 0.2W P UI ==⨯=由该电子元件的U -I 图像可知，当电流为0.4A 时，电压为4V ；此时消耗的电功率是；'''4V 0.4A 1.6W P U I ==⨯=该电子元件消耗的最大功率与最小功率之比为：1.6W 80.2W 1= 故B 项错误；CD ．由该电子元件的U -I 图像可知，当电流为0.4A 时，电压为4V ；此时消耗的电功率是1.6W ；此时滑动变阻器两端的电压是：==9V 4V=5V U U U --滑电子由于滑动变阻器与该电子元件串联，所以流过滑动变阻器的电流是：==0.4A I I 滑电子此时滑动变阻器消耗的电功率是：5V 0.4A 2W P U I ==⨯=滑滑滑此时滑动变阻器接入电路的阻值最小，为：5V12.5Ω0.4AU R I ===滑滑滑 由该电子元件的U -I 图像可知，当电流为0.1A 时，电压为2V ；此时消耗的电功率是0.2W ；此时滑动变阻器两端的电压是：''==9V 2V=7V U U U --滑电子由于滑动变阻器与该电子元件串联，所以流过滑动变阻器的电流是：''==0.1A I I 滑电子此时滑动变阻器消耗的电功率是：'''7V 0.1A 0.7W P U I ==⨯=滑滑滑此时滑动变阻器接入电路的阻值是：'''7V 70Ω0.1AU R I ===滑滑滑所以滑动变阻器的阻值范围应控制在12.5Ω~70Ω；由该电子元件的U -I 图像可知，当电流为0.2A 时，电压为3V ；此时消耗的电功率是；''''''3V 0.2A 0.6W P U I ==⨯=此时滑动变阻器两端的电压是：''''''==9V 3V=6V U U U --滑电子由于滑动变阻器与该电子元件串联，所以流过滑动变阻器的电流是：''''==0.3A I I 滑电子此时滑动变阻器消耗的电功率是：''''''6V 0.3A 1.8W P U I ==⨯=滑滑滑可见该电子元件在某个正常工作状态下，它滑耗的电功率总是小于此时滑动变阻器消耗的电功率；故C 项正确、D 项错误；2．如图，把E 、F 两点接入电压为U 的电源两端，当开关S 1和S 2都闭合时，电路消耗的总电功率为P 1；当开关S 1和S 2都断开时，电路消耗的总电功率为P 2。

一、初中物理电功率的综合计算问题1．如图甲的电路中，电源电压保持不变，闭合开关后，滑片P 由b 端滑到a 端，电压表示数U 与电流表示数I 的变化关系如图乙，则下列说法错误的是（ ）A ．滑动变阻器的最大阻值为12欧B ．电源的电压为9VC ．定值电阻R 的阻值为6欧D ．此电路的总功率最小为13. 5W【来源】2020年黑龙江省哈尔滨市南岗区中考复习模拟试题（二)【答案】D 【解析】 【分析】 【详解】ABC ．从甲图可以看到，这是一个串联电路，定值电阻R 和滑动变阻器串联在电路中，滑片P 在b 端时，滑动变阻器接入电路的电阻最大，根据串联电路的分压原理可知，这时变阻器两端的电压最大，再根据串联电路的电压规律可知，定值电阻R 的电压最小，从乙图可以看到，3V 是最小电压，这时电流大小是0.5A ；那么滑片P 在a 端时，电压表的示数是9V ，这时只有定值电阻R 接入电路中，电源电压的大小是9V ；由上述可知，滑片P 在b 端时，变阻器两端的电压是R -9V -3V 6V U U U ===总变那么滑动变阻器的最大阻值是6V12Ω0.5AU R I ===变变变由上述可知，定值电阻R 两端的电压是9V 时，流过它的电流是1.5A ，根据UR I=可知，定值电阻R 的阻值大小是R R 9V6Ω1.5AU R I === A 、B 、C 正确，不合题意；D ．根据P UI =可知，电源电压大小不变，要求电路的总功率最小，那么电路中的电流最小，当滑片P 在b 端时，电路中的总电阻最大，这时电流大小是min 9V 9V0.5A 6Ω12Ω18ΩU I R ====+总总 此电路的总功率最小是min min 9V 0.5A 4.5W P U I ==⨯=总电路的总功率最小是4.5W ，D 错误，符合题意。

故选D 。

2．如图所示，电源电压恒定不变，闭合开关S ，将滑动变阻器的滑片P 从中点向b 端移动一段距离，电压表V 1、V 2示数的变化量分别为1U ∆、2U ∆，电流表示数的变化量为I ∆，阻值相同的定值电阻R 1、R 2消耗电功率的变化量分别为1P ∆、2P ∆，则下列判断正确的是（）A ．12U U ∆>∆B ．12U U ∆=∆C ．1212U U R R I I∆∆+=+∆∆ D ．21212P P I R R ∆+∆∆+=（） 【来源】2020年天津市和平区中考一模物理试题【答案】BC 【解析】 【分析】 【详解】由电路图可知，R 1与R 0、R 2串联，电压表V 1测R 0与R 2两端的电压之和，电压表V 2测R 2两端的电压，电流表测电路中的电流。

一、初中物理电功率的综合计算问题1．额定电压均为6V 的甲、乙两灯的I ﹣U 图线如图所示，则下列说法不正确的是（ ）A ．甲、乙两灯的电阻均随电压增大而增大B ．甲、乙两灯的额定功率之比为2∶1C ．甲、乙两灯并联接在电压为2V 的电源两端时，电阻之比为2∶3D ．甲、乙两灯串联接在电压为8V 的电源两端时，实际功率之比为1∶9 【来源】四川省达州市达川区2019-2020学年九年级（上)期末物理试题 【答案】D 【解析】 【分析】(1)根据图像读出几组电流和电压对应的值，根据欧姆定律求出对应的电阻，然后得出两灯泡电阻与两端的电压关系；(2)根据图像读出两灯泡额定电压下的电流，根据P UI =求出甲、乙两灯的额定功率之比；(3)甲、乙两灯并联接在电压为2V 的电源两端时，它们两端的电压均为2V ，根据图像读出通过的电流，根据欧姆定律求出此时两灯泡的电阻之比；(4)甲、乙两灯串联接在电压为8V 的电源两端时，通过它们的电流相等，且总电压等于8V ，根据图像读出符合要求的电流和电压，根据P UI =求出两灯泡的实际功率之比。

【详解】A ．由图像可知，甲、乙两灯泡两端的电压分别为2V 、6V 时，通过甲的电流依次为0.3A 、0.6A ，通过乙的电流依次为0.2A 、0.3A ，由U I R =的变形式U R I=可知，甲灯泡的电阻依次为6.67Ω、10Ω，乙灯泡的电阻依次为10Ω、20Ω，所以甲、乙两灯的电阻均随电压增大而增大，则A 正确，不符合题意；B ．甲、乙两灯的额定电压均为6V ，通过的电流I 甲额＝0.6A ，I 乙额＝0.3A ，则甲、乙两灯的额定功率之比：6V 0.6A 26V 0.3A 1U I P P U I ⨯===⨯甲额甲额甲额乙额乙额乙额，则B 正确，不符合题意；C ．甲、乙两灯并联接在电压为2V 的电源两端时，它们两端的电压均为2V ，由图像可知，通过的电流分别为I 甲＝0.3A ，I 乙＝0.2A ，此时两灯泡的电阻之比：0.2A 20.3A 3U RI I U R I I ====甲甲甲乙乙乙甲乙， 则C 正确，不符合题意；D ．甲、乙两灯串联接在电压为8V 的电源两端时，通过它们的电流相等，且总电压等于8V ，由图像可知，当电路中的电流0.3A I '＝、2V U '甲＝、6V U '乙＝时符合，则两灯泡的实际功率之比：2V 0.3A 16V 0.3A 3U I P P U I ''⨯===''⨯甲甲乙乙，则D 错误，符合题意； 故选D 。
