(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201821933858.3(22)申请日 2018.11.22(73)专利权人 淮安市昊天自动化设备有限公司地址 223300 江苏省淮安市淮阴区淮河东路218号(72)发明人 潘雪康　(51)Int.Cl.B65B 43/30(2006.01)(54)实用新型名称一种电气控制系统(57)摘要本实用新型公开了一种电气控制系统，包括工作台、辊式输送带、工作横板架和支撑柱，所述工作台内顶部通过安装槽安装辊式输送带，所述工作台顶部一侧焊接一号立架，所述工作台顶部另一侧焊接二号立架，所述一号立架和二号立架顶部安装工作横板架，所述工作横板架底部一侧通过安装块安装压板，所述工作横板架底部另一侧焊接工作板，所述工作板底部两侧均通过安装板安装顶部气动压杆，所述顶部气动压杆底部输出端通过安装套安装顶部真空吸盘，所述二号立架一侧通过支架安装一号气动压杆，所述二号立架另一侧通过支架安装二号气动压杆。

本实用新型电气控制系统，设计合理，结构简单，适合被广泛推广和使用。

权利要求书1页 说明书3页 附图1页CN 209127063 U 2019.07.19C N 209127063U1.一种电气控制系统，包括工作台(7)、辊式输送带(9)、工作横板架(1)和支撑柱(8)，其特征在于：所述工作台(7)内顶部通过安装槽(13)安装辊式输送带(9)，所述工作台(7)顶部一侧焊接一号立架(19)，所述工作台(7)顶部另一侧焊接二号立架(12)，所述一号立架(19)和二号立架(12)顶部安装工作横板架(1)，所述工作横板架(1)底部一侧通过安装块安装压板(16)，所述工作横板架(1)底部另一侧焊接工作板(10)，所述工作板(10)底部两侧均通过安装板安装顶部气动压杆(2)，所述顶部气动压杆(2)底部输出端通过安装套安装顶部真空吸盘(3)，所述二号立架(12)一侧通过支架安装一号气动压杆(20)，所述二号立架(12)另一侧通过支架安装二号气动压杆(15)，所述一号气动压杆(20)和二号气动压杆(15)输出端均连接横压板(11)，所述工作台(7)底部通过减震板安装支撑柱(8)。

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201810141082.X(22)申请日 2018.02.09(71)申请人 广州华立科技职业学院地址 510000 广东省广州市增城广州华立科技园华立路7号(72)发明人 陈运胜　冉超　(74)专利代理机构 广州三环专利商标代理有限公司 44202代理人 宋静娜　郝传鑫(51)Int.Cl.G05B 19/418(2006.01)(54)发明名称一种电气自动化控制系统(57)摘要本发明提供了一种电气自动化控制系统，属于工业控制技术领域，包括监控终端和多个自动控制终端，监控终端设置在监控中心，多个自动控制终端分别设置在不同的电气设备内；监控终端包括上位机、报警器、显示屏和操控面板，上位机内设置有第一控制器、数据存储单元和数据分析单元；每个自动控制终端均包括信号检测模块、第二控制器、无线数据收发模块和摄像头。

该装置可实现联网监控管理，实时的了解电气设备内部的运行状况，有效监控全部电气设备运行，不用管理人员频繁现地巡查，减少工作量，实现数据收集和大数据分析，优化电气设备的参数设置，保证电气设备整体稳定、节能环保运行，实现全自动控制。

权利要求书2页 说明书4页 附图2页CN 108398927 A 2018.08.14C N 108398927A1.一种电气自动化控制系统，其特征在于，包括监控终端、服务器终端和多个自动控制终端，所述监控终端设置在监控中心，多个所述自动控制终端分别设置在不同的电气设备内，所述监控终端和多个自动控制终端通过所述服务器终端通信连接；所述监控终端包括上位机、报警器(1)、显示屏(2)和操控面板(3)，所述上位机内设置有第一控制器(4)、数据存储单元(5)和数据分析单元(6)；所述第一控制器(4)，用于接收所述自动控制终端发送的电气设备运行数据，并向所述自动控制终端发送控制指令；所述数据存储单元(5)，用于存储所述运行数据；所述数据分析单元(6)，用于对所述运行数据进行分析处理并根据处理结果判断电气设备运行状态和是否发送控制指令；所述报警器(1)，用于当所述运行参数非正常时报警提示；所述显示屏(2)，用于对所述运行参数及运行状态进行显示；所述操控面板(3)，用于输入控制指令；所述操控面板(3)与所述第一控制器(4)的信号输入端电连接，所述报警器(1)和所述显示屏(2)均与所述第一控制器(4)的信号输出端电连接，所述数据存储单元(5)和所述数据分析单元(6)均与与所述第一控制器(4)双向连接；每个所述自动控制终端均包括信号检测模块(7)、第二控制器(8)、无线数据收发模块(9)和摄像头(10)；所述信号检测模块(7)，用于检测电气设备上的运行数据并将所述运行数据发送到所述第二控制器(8)；所述第二控制器(8)，用于接收所述信号检测模块(7)发送来的运行数据并对所述运行数据进行处理，然后将处理后的数据通过所述无线数据收发模块(9)发送出去，同时接收所述第一控制器(4)发送来的控制指令并将所述控制指令发送到电气设备内的驱动模块(14)；所述无线数据收发模块(9)，用于所述第一控制器(4)和所述第二控制器(8)之间的数据传输；所述摄像头(10)用于对电气设备及其周围的状况进行实时监测；所述信号检测模块(7)与所述第二控制器(8)的信号输入端电连接，电气设备内的驱动模块(14)与所述第二控制器(8)的信号输出端电连接，所述无线数据收发模块(9)与所述第二控制器(8)双向连接，所述摄像头(10)与所述无线数据收发模块(9)连接；所述服务器终端包括计时器(15)、数据库(11)、系统测评模块(12)和自动更新模块(13)；所述计时器(15)，用于对统计设备运行时间；所述数据库(11)，用于存储所述自动控制终端检测的数据；所述系统测评模块(12)，用于根据历史检测数据对系统的性能做出判断，并给出评价报告；所述自动更新模块(13)，与所述数据库连接，用于向所述数据库中输入新的内容并及时进行更新上传。

专利名称：一种自动化电气控制柜专利类型：实用新型专利
发明人：王炳艳,樊可钰,董丽荣
申请号：CN201520387816.4
申请日：20150609
公开号：CN204616221U
公开日：
20150902
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种自动化电气控制柜，包括电机、散热孔、外显示器、箱门、第一置物架、出线孔、把手、第二置物架、排线槽、第三置物架、智能照明灯、电控散热器、温湿度传感器、箱体、密码锁、自动开关、抽屉式置物架和底座，所述电机安装在箱体的右顶端，所述外显示器安装在散热孔的正下方，外显示器内与温湿度传感器电性相连，所述电控散热器分别安装在智能照明灯的两边，所述温湿度传感器安装在箱体内部的右侧面，所述密码锁安装在箱体外表面侧面的中部边缘，所述抽屉式置物架通过导轨安装在箱体的内底部，该自动化电气控制柜密码锁控制开闭，安全有效，实时监测内部温湿度，自动控制散热，安全稳定，外凸式设计，方便实用高效。

申请人：王炳艳
地址：014030 内蒙古自治区包头市青山区呼得木林大街12号
国籍：CN
更多信息请下载全文后查看。

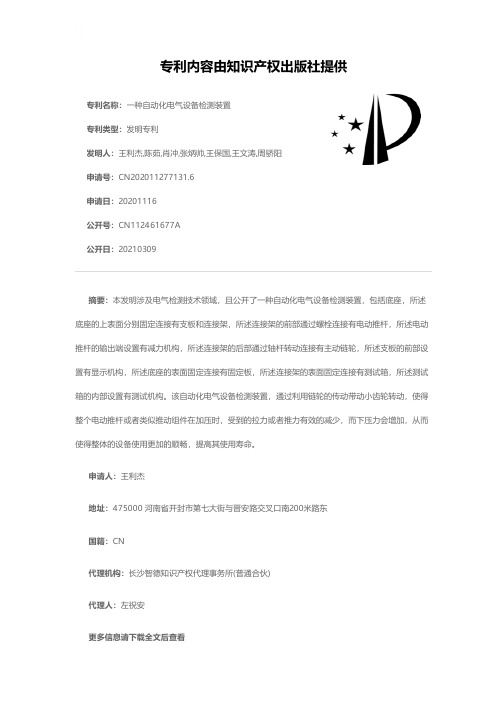

专利名称：一种自动化电气设备检测装置
专利类型：发明专利
发明人：王利杰,陈茹,肖冲,张炳帅,王保国,王文涛,周骄阳申请号：CN202011277131.6
申请日：20201116
公开号：CN112461677A
公开日：
20210309
专利内容由知识产权出版社提供
摘要：本发明涉及电气检测技术领域，且公开了一种自动化电气设备检测装置，包括底座，所述底座的上表面分别固定连接有支板和连接架，所述连接架的前部通过螺栓连接有电动推杆，所述电动推杆的输出端设置有减力机构，所述连接架的后部通过轴杆转动连接有主动链轮，所述支板的前部设置有显示机构，所述底座的表面固定连接有固定板，所述连接架的表面固定连接有测试箱，所述测试箱的内部设置有测试机构。

该自动化电气设备检测装置，通过利用链轮的传动带动小齿轮转动，使得整个电动推杆或者类似推动组件在加压时，受到的拉力或者推力有效的减少，而下压力会增加，从而使得整体的设备使用更加的顺畅，提高其使用寿命。

申请人：王利杰
地址：475000 河南省开封市第七大街与晋安路交叉口南200米路东
国籍：CN
代理机构：长沙智德知识产权代理事务所(普通合伙)
代理人：左祝安
更多信息请下载全文后查看。

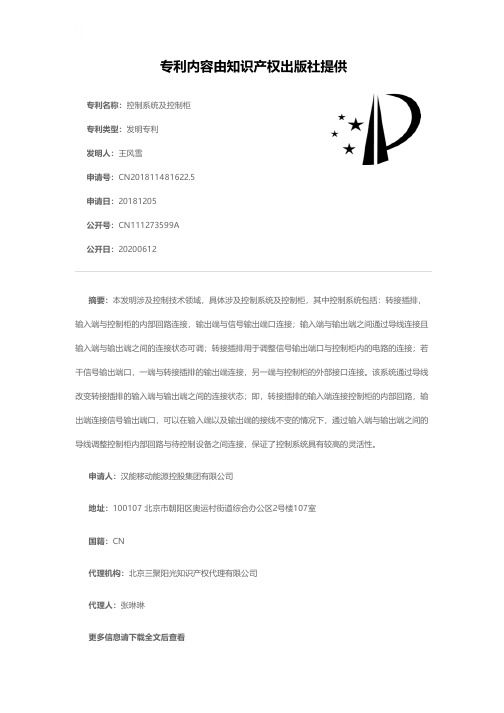

专利名称：控制系统及控制柜专利类型：发明专利
发明人：王风雪
申请号：CN201811481622.5申请日：20181205
公开号：CN111273599A
公开日：
20200612
专利内容由知识产权出版社提供
摘要：本发明涉及控制技术领域，具体涉及控制系统及控制柜，其中控制系统包括：转接插排，输入端与控制柜的内部回路连接，输出端与信号输出端口连接；输入端与输出端之间通过导线连接且输入端与输出端之间的连接状态可调；转接插排用于调整信号输出端口与控制柜内的电路的连接；若干信号输出端口，一端与转接插排的输出端连接，另一端与控制柜的外部接口连接。

该系统通过导线改变转接插排的输入端与输出端之间的连接状态；即，转接插排的输入端连接控制柜的内部回路，输出端连接信号输出端口，可以在输入端以及输出端的接线不变的情况下，通过输入端与输出端之间的导线调整控制柜内部回路与待控制设备之间连接，保证了控制系统具有较高的灵活性。

申请人：汉能移动能源控股集团有限公司
地址：100107 北京市朝阳区奥运村街道综合办公区2号楼107室
国籍：CN
代理机构：北京三聚阳光知识产权代理有限公司
代理人：张琳琳
更多信息请下载全文后查看。

专利名称：一种电气设备用控制柜专利类型：实用新型专利
发明人：王德友,兰艳慧,石瑾
申请号：CN202123310681.6
申请日：20211227
公开号：CN216532179U
公开日：
20220513
专利内容由知识产权出版社提供
摘要：本申请涉及电路控制技术领域，具体为一种电气设备用控制柜。

本申请，包括柜体，所述柜体的表面转动连接有柜门，所述柜体远离柜门的一侧开设有若干个接线孔，所述柜体的两侧设有支撑结构，所述支撑结构包括两个圆杆，两个所述圆杆在彼此靠近的一端均与柜体固定连接，所述圆杆的圆弧面滑动连接有长杆，所述柜体的下表面滑动连接有转盘，所述转盘的下表面转动连接有圆板，两个所述圆杆的圆弧面均固定连接有限位板，所述限位板的下表面与长杆的上表面滑动连接，所述长杆的下表面固定连接有支撑杆。

解决了需要再次对控制柜内部的元器件进行接线时，设置在控制柜背面的接线孔会因为与墙面之间的间隙较窄影响接线的问题。

申请人：王德友
地址：010300 内蒙古自治区鄂尔多斯市准格尔旗薛家湾镇亿鑫花苑B区7-1-501
国籍：CN
更多信息请下载全文后查看。
