高考物理-选修3-2-传感器专题练习(含答案)(一)

第六章水平测试测试时间:90分钟满分:100分一、选择题(本大题共10小题,每小题4分,共40分。

在第1~ 6题给出的4个选项中,只有一个选项正确;在第7~10题给出的四个选项中,有多个选项正确,全部选对的得4分,选对但不全的得2分,有选错的得0分。

1.下列说法正确的是(A.凡将非电学量转化为电学量的传感器都是物理传感器B.湿敏传感器只能是物理传感器C.物理传感器只能将采集到的信息转化为电压输出D.物理传感器利用的是物质的物理性质和物理效应答案 D解析各种传感器虽然工作原理不同,但基本功能相似,多数是将非电学量转化为电学量,故A错;湿敏传感器为化学传感器,故B 错;传感器既可将信息转化为电压输出,也可转化为电流、电阻等输出,故C错;由物理传感器定义知D正确。

2.[2015·德州高二检测]下列有关传感器的说法中错误的是(A.汶川大地震时用的生命探测仪利用了生物传感器B.“嫦娥二号”卫星星载的立体相机获取月球数据利用了光传感器C.电子秤称量物体质量是利用了力传感器D.火灾报警器能够在发生火灾时报警是利用了温度传感器答案 D解析生命探测仪是利用生物传感器,立体相机是利用光学传感器,电子秤是利用压力传感器,火灾报警是在烟雾浓度达到一定程度时能够输出电信号,使警铃发声或使红灯闪烁,自动报警,利用了光学传感器而不是利用了温度传感器,A、B、C对,D错。

3.如图是用电流传感器(相当于电流表,其电阻可以忽略不计研究自感现象的实验电路,图中两个电阻的阻值均为R,L是一个自感系数足够大的自感线圈,其直流电阻值也为R。

图中是某同学画出的在t0时刻开关S由闭合变为断开,通过传感器的电流随时间变化的图象。

关于这些图象,下列说法中正确的是(A.甲图是通过传感器1的电流随时间变化的情况B.乙图是通过传感器1的电流随时间变化的情况C.丙图是通过传感器2的电流随时间变化的情况D.丁图是通过传感器2的电流随时间变化的情况答案 C解析开关S由闭合变为断开,传感器1中的电流立刻变为零,如丁图;传感器2中的电流由于线圈的自感作用,电流反向并逐渐减小,C正确,A、B、D错误。

人教版物理高二选修3-2 6.2传感器的应用（一）同步练习姓名:________ 班级:________ 成绩:________一、选择题 (共20题；共45分)1. （2分）为了防止火灾的发生，在宾馆房间的天花板上大多装有一个传感器，该传感器是（）A . 气体传感器B . 光敏电阻传感器C . 压力传感器D . 烟雾传感器2. （3分）如图甲所示的电路中，理想变压器原、副线圈匝数比为10:1，副线圈接有电压表、光敏电阻R(其阻值随光强增大而减小)、“12V、6W”的小灯泡D。

电流表、电压表均为理想电表。

原线圈接入如图乙所示的正弦交流电压u ，下列说法正确的是（）A . 电压u的频率为100 HzB . 电压表的示数为22VC . 照射R的光变弱时，电流表的示数变大D . 调节照射R的光强度，可以使灯泡D正常发光3. （2分）下列说法正确的是（）A . 话筒是一种常用的声传感器，其作用是将电信号转换为声信号B . 电熨斗能够自动控制温度的原因是它装有双金属片温度传感器，这种传感器的作用是控制电路的通断C . 霍尔元件能够把磁感应强度这个磁学量转换为电流这个电学量D . 半导体热敏电阻常用作温度传感器，温度升高，它的电阻值变大4. （2分）如图所示，将一光敏电阻接入多用电表两表笔上，将多用电表的选择开关置于欧姆挡，用光照射光敏电阻时，表针自左向右的偏转角度为θ；现用手掌挡住部分光线，表针自左向右的偏转角度为θ′，则可判断（）A . θ′＝θB . θ′＜θC . θ′＞θD . 不能确定5. （2分） (2017高二下·绵阳期中) 关于传感器，下列说法正确的是（）A . 传感器能将电学量按一定规律转换成非电学量B . 干簧管是能够感知电场的传感器C . 半导体热敏电阻的阻值一定随温度的升高而减小D . 金属热电阻一般选用线性好，温度系数较大的材料制成6. （3分）传感器是采集信息的一种重要元件，如图所示是一种电容式压力传感器，左边下面为可动电极，它的两端固定，当待测压力作用于可动电极时，使它发生形变，从而改变传感器的电容，若流经灵敏电流计的电流方向向左时，指针向右偏，则待测压力突然增大时（）A . 电容器的电容增大B . 电容器的电容减少C . 灵敏电流计指针向左偏D . 灵敏电流计指针向右偏．7. （2分）图是测试热敏电阻R的实验电路图，滑动变阻器已调节到某一适当的值．实验中观察到当温度升高时灯更亮．对实验现象分析正确的有（）A . 温度升高，电路中的电流减小B . 温度升高，电路中的电流不变C . 温度升高，热敏电阻的阻值增大D . 温度升高，热敏电阻的阻值减小8. （2分）作用在导电液体上的安培力能起到推动液体流动的作用，这样的装置称为电磁泵，它在医学技术上有多种应用，血液含有离子，在人工心肺机里的电磁泵就可作为输送血液的动力．某电磁泵及尺寸如图所示，矩形截面的水平管道上下表面是导体，它与磁感应强度为B的匀强磁场垂直，并有长为l部分在磁场中，当管内充满血液并通以横穿管子的电流时血液便能向前流动．为使血液在管内流动时能产生向前的压强p ，电流强度I应为（）A .B .C .D .9. （2分）用遥控器调换电视机的频道的过程，实际上就是传感器把光信号转化为电信号的过程。

高中物理学习材料金戈铁骑整理制作传感器练习1、如图是一个干簧管，要使电灯发光，应该（）A、用光照干簧管B、用磁铁靠近干簧管C、对干簧管加热D、提高电源电压2.有定值电阻、热敏电阻、光敏电阻三只元件，将这三只元件分别接入如图所示电路中的A、B两点后，用黑纸包住元件或者把元件置入热水中，观察欧姆表的示数，下列说法中正确的是()A．置入热水中与不置入热水中相比，欧姆表示数变化较大，这只元件一定是热敏电阻B．置入热水中与不置入热水中相比，欧姆表示数不变化，这只元件一定是定值电阻C．用黑纸包住元件与不用黑纸包住元件相比，欧姆表示数变化较大，这只元件一定是光敏电阻D．用黑纸包住元件与不用黑纸包住元件相比，欧姆表示数相同，这只元件一定是定值电阻3．利用半导体材料可以制成()A．标准电阻B．热敏电阻C．光敏电阻D．金属热电阻4．街旁的路灯，江海里的航标都要求在夜晚亮，白天熄，利用半导体的电学特性制成了自动点亮、熄灭的装置，实现了自动控制，这是利用半导体的() A．压敏性B．光敏性C．热敏性D．三种特性都利用5.如图所示，截面为矩形的金属导体，放在磁场中，当导体中通有电流时，导体的上下表面的电势有什么关系()A．φM＞φN B．φM＝φNC．φM＜φN D．无法判断6、如图是一力传感器，钢梁向下弯曲时，下列说法正确的是：（）U1U2A 、上表面应变片电阻变大，U 1变大B 、下表面应变片电阻变大，U 2变大C 、U 1、U 2都变大D 、U 1、U 2之差变大7．如图所示为小型继电器的构造示意图，其中L 为含铁芯的线圈，P 为可绕O 点转动的铁片，K 为弹簧，S 为一对触头，A 、B 、C 、D 为四个接线柱，继电器与传感器配合，可完成自动控制的要求，其工作方式是( )A ．A 与B 接信号电压，C 与D 跟被控电路串联B ．A 与B 接信号电压，C 与D 可跟被控电路并联C ．C 与D 接信号电压，A 与B 可跟被控电路串联D ．C 与D 接信号电压，A 与B 可跟被控电路并联8．如图是温度报警器电路示意图，下列关于对此电路的分析正确的是( )A ．当R T 的温度升高时，R T 减小，A 端电势降低，Y 端电势升高，蜂鸣器会发出报警声B ．当R T 的温度升高时，R T 减小，A 端电势升高，Y 端电势降低，蜂鸣器会发出报警声C ．当增大R 1时，A 端电势升高，Y 端电势降低，蜂鸣器会发出报警声D ．当增大R 1时，A 端电势降低，Y 端电势升高，蜂鸣器会发出报警声9、如图是一双金属片，已知黄铜的膨胀系数大于铁，用酒精灯对它加热时，将会向 一侧弯曲。

绝密★启用前人教版高二物理选修3-2单元检测题：第六章传感器本试卷分第Ⅰ卷和第Ⅱ卷两部分，共100分，考试时间150分钟。

第Ⅰ卷一、单选题(共20小题,每小题3.0分,共60分)1.关于传感器的下列说法正确的是()A．所有传感器的材料都是由半导体材料做成的B．金属材料也可以制成传感器C．传感器主要是通过感知电压的变化来传递信号的D．以上说法都不正确【答案】B【解析】半导体材料可以制成传感器，其他材料也可以制成传感器，如金属氧化物氧化锰就可以制成温度计，所以A错，B正确．传感器不但能感知电压的变化，还能感受力、温度、光、声、化学成分等非电学量，所以C错．2.传感器可将非电学量转换为电学量，起自动控制作用．如计算机鼠标中有位移传感器，电熨斗、电饭煲中有温度传感器，电视机、录像机、影碟机中有光传感器……演示位移传感器的工作原理如图所示，物体M在导轨上平移时，带动滑动变阻器的金属滑杆P，通过电压表显示的数据来反映物体位移的大小x.假设电压表是理想的，则下列说法正确的是()A．物体M运动时，电源内的电流会发生变化B．物体M运动时，电压表的示数会发生变化C．物体M不动时，电路中没有电流D．物体M不动时，电压表没有示数【答案】B【解析】当M向左运动时，与电压表并联的电阻变小，电压表的示数变小；当M向右运动时，与电压表并联的电阻变大，电压表的示数变大；当M不动的时候，电压表的示数不变化．3.某部小说中描述一种窃听电话：窃贼将并排在一起的两根电话线分开，在其中一根电话线旁边铺设一条两端分别与耳机连接的导线，这条导线与电话线是绝缘的，如图所示．下列说法正确的是()A．不能窃听到电话，因为电话线中电流太小B．不能窃听到电话，因为电话线与耳机没有接通C．可以窃听到电话，因为电话中的电流是恒定电流，在耳机电路中引起感应电流D．可以窃听到电话，因为电话中的电流是交变电流，在耳机电路中引起感应电流【答案】D【解析】声音引起电话机中薄膜振动，薄膜振动带动小磁铁振动，将声音信号转化为电信号，由于声音强弱在变，所以电信号也随声音变化，在电话线周围有变化的电磁场，所以有电磁感应现象，所以可以窃听到电话，因为电话中的电流是交变电流，在耳机电路中引起感应电流，D对．4.如图所示，R3是光敏电阻(光照时电阻变小)，当开关S闭合后，在没有光照射时，a、b两点等电势．当用光照射电阻R3时，则()A．a点电势高于b点电势B．a点电势低于b点电势C．a点电势等于b点电势D．a点电势和b点电势的大小无法比较【答案】A【解析】R3是光敏电阻，当有光照射时电阻变小，R3两端电压减小，故a点电势升高，因其他电阻的阻值不变，所以a点电势高于b点电势．5.如图所示为某传感装置内部部分电路图，R T为正温度系数热敏电阻，其特性为随着温度的升高阻值增大；R1为光敏电阻，其特性为随着光照强度的增强阻值减小；R2和R3均为定值电阻，电源电动势为E，内阻为r，V为理想电压表．若发现电压表示数增大，可能的原因是()①热敏电阻温度降低，其他条件不变；②热敏电阻温度升高，其他条件不变③光照减弱，其他条件不变；④光照增强，其他条件不变A．①③B．①④C．②③D．②④【答案】A【解析】热敏电阻温度降低，其他条件不变时，热敏电阻阻值减小，总电阻减小，总电流变大，则热敏电阻及光敏电阻所在的并联支路电压减小，光敏电阻上的电流减小，则热敏电阻及电阻R3上的电流变大，则电压表的读数变大，故①正确，②错误；若光照减弱，则光敏电阻的阻值增大，总电阻变大，总电流减小，则热敏电阻及光敏电阻所在的并联支路电压增大，则R3上的分压变大，电压表示数变大，选项③正确，④错误．故选A.6.下列情况中，应用了温度传感器的是()A．商场里的自动玻璃门B．夜间自动打开的路灯C．夜间有声音时就亮的楼梯灯D．自动恒温冰箱【答案】D【解析】传感器是将非电学量转变成电学量，如力传感器是将力学量转变成电学量．而温度传感器则是通过温度的变化转变成电学量．题中只有自动恒温冰箱用了温度传感器.故选D项。

人教版高中物理选修3-2第六章《传感器》检测题（包含答案）1 / 11《传感器》检测题一、单选题1．如图是安装在潜水器上深度表的电路简图，显示器由电流表改装而成，压力传感器的电阻随压力的增大而减小，电源电压不变，R 0是定值电阻，在潜水器下潜过程中，电路中有关物理量的变化情况是（ ）A ．通过显示器的电流减小B ．R 0两端的电压增大C ．传感器两端的电压增大D ．电路的总功率减小2．某种酒精测试仪是利用二氧化锡半导体型酒精气体传感器．酒精气体传感器的电阻随酒精气体浓度的变化而变化，在如图所示的电路中，不同的酒精气体浓度对应着传感器的不同电阻，如果二氧化锡半导体型酒精气体传感器电阻的倒数与酒精气体的浓度成正比，那么，电压表示数U 与酒精气体浓度c 之间的对应关系正确的是（ ）A ．U 越小，表示c 越大，c 与U 成反比B ．U 越小，表示c 越大，c 与U 不成反比C ．U 越小，表示c 越小，c 与U 成正比D ．U 越大，表示c 越大，c 与U 不成正比3．宾馆房间的天花板上会安装一个报警器，当房间失火时，它能通过电路发出警报，这个报警器使用的传感器是A ．烟雾传感器B ．声音传感器C ．生物传感器D ．压力传感器4．下列情况中，应用了温度传感器的是（ ）A ．商场里的自动玻璃门B ．夜间自动打开的路灯C ．夜间有声音时就亮的楼梯灯D ．自动恒温冰箱5．对于常见的可燃气体浓度的检测，现在一般用催化燃烧检测器。

它的原理如下：传感器的核心为一惠斯通电桥，其中一桥臂上有催化剂。

当与可燃气体接触时，可燃气体在有催化剂的电桥上燃烧，该桥臂的电阻发生明显变化，其余桥臂的电阻不变化，从而引起整个电路的输出发生变化，而该变化与可燃气体的浓度成比例。

从而实现对可燃气体的检测。

由此可推断有催化剂的桥臂上的电阻材料为A．电解液B．半导体C．镍铜合金D．橡胶6．如图甲所示为一种电容式位移传感器的原理图，当被测物体在左右方向发生位移时，电介质板随之在电容器两极板之间移动。

2021年高二人教版物理选修3-2练习册：6.2 传感器的应用3 实验：传感器的应用含答案知识点一力传感器的应用1．压敏电阻的阻值随所受压力的增大而减小，在升降机中将重物放在压敏电阻上，压敏电阻接在如图L6­3­1甲所示的电路中，电流表示数变化如图乙所示，某同学根据电流表的示数变化情况推断升降机的运动状态，下列说法中正确的是( )图L6-3-1A．0～t时间内，升降机一定匀速运动1B．0～t1时间内，升降机可能减速上升C．t1～t2时间内，升降机可能匀速上升D．t1～t2时间内，升降机可能匀加速上升2．(多选)为锻炼身体，小明利用所学物理知识设计了一个电子拉力计，图L6-3-2是其原理图．轻质弹簧右端和金属滑片P固定在一起(弹簧的电阻不计)，弹簧劲度系数为100 N/cm.定值电阻R0＝5 Ω，ab是一根长为5 cm的均匀电阻丝，阻值R1＝25 Ω，ab与滑片P间的摩擦不计，电源输出电压恒为U＝3 V，理想电流表的量程为0～0.6 A．当拉环不受力时，滑片P处于a端．下列关于这个电路的说法正确的是(不计电源内阻)()图L6-3-2A．小明在电路中接入R0的目的是保护电路B．当拉环不受力时，闭合开关后电流表的读数为0.1 AC．当拉力为400 N时，电流表指针指在0.3 A处D．当拉力为400 N时，电流表指针指在0.5 A处知识点二光传感器的应用3．在电梯门口放置一障碍物，会发现电梯门不停地开关，这是由于在电梯门上装有的传感器是()A．光传感器B．温度传感器C．声传感器D．压力传感器知识点三温度传感器的应用4．(多选)图L6-3-3是自动调温式电熨斗的结构图，下列说法正确的是()图L6-3-3A．常温时上下触点是接触的B．双金属片温度升高时，上金属片形变较大，双金属片将向下弯曲C．原来温度控制在80 ℃断开电源，现要求60 ℃断开电源，应使调温旋钮下移一些D．由熨烫丝绸衣物状态转化为熨烫棉麻衣物状态，应使调温旋钮下移一些知识点四光控开关和温度报警器5．如图L6-3-4所示的光控电路中，用发光二极管LED模仿路灯，R G为光敏电阻，R1的最大电阻为51 kΩ，R2为330 Ω.白天，光的强度较大，光敏电阻R G的电阻值较________，加在斯密特触发器A端的电压较________，则输出端Y输出高电平，发光二极管LED________；当天色暗到一定程度时，R G的阻值增大到一定值，斯密特触发器输入端A 的电压上升到某个值(1.6 V)，输出端Y突然从高电平跳到低电平，则发光二极管LED________发光(相当于路灯亮了)，这样就达到了使路灯白天熄灭，天暗自动开启的目的．图L6-3-46．(多选)压敏电阻的阻值会随所受压力的增大而减小．一同学利用压敏电阻设计了判断升降机运动状态的装置，如图L6-3-5甲所示，将压敏电阻平放在升降机内，受压面朝上，在上面放一物体，升降机静止时电流表示数为I0.某过程中电流表的示数如图乙所示，则在此过程()图L6-3-5A．物体处于失重状态B．物体处于超重状态C．升降机一定向上做匀加速运动D．升降机可能向下做匀减速运动7．如图L6-3-6所示，两块水平放置的金属板距离为d，用导线、开关K与一个n匝的线圈连接，线圈置于方向竖直向上的变化磁场中．两板间放一台小压力传感器，压力传感器上表面静止放置一个质量为m、电荷量为＋q的小球．K断开时传感器上有示数，K闭合时传感器上恰好无示数．则线圈中的磁感应强度B的变化情况和磁通量变化率分别是()图L 6-3-6A ．正在增加，ΔΦΔt ＝mgd qB ．正在减弱，ΔΦΔt ＝mgd nqC ．正在减弱，ΔΦΔt ＝mgd qD ．正在增加，ΔΦΔt ＝mgd nq8．温度报警器的电路图如图L 6-3-7所示，常温下，调整________的阻值使斯密特触发器的输入端A 处于低电平，则输出端Y 处于高电平，无电流通过蜂鸣器，蜂鸣器不发声；当温度升高时，热敏电阻R T 阻值________，斯密特触发器的输入端A 电势________，当达到某一值(高电平)时，其输出端由高电平跳到低电平，蜂鸣器通电，从而发出报警声．R 1的阻值不同，则报警温度不同．图L 6-3-79．用如图L 6-3-8所示的装置可以测量汽车在水平路面上做匀加速直线运动的加速度．该装置是在矩形箱子的前、后壁上各安装一个由力敏电阻组成的压力传感器．用两根相同的轻弹簧夹着一个质量为2.0 kg 的滑块，滑块可无摩擦滑动，两弹簧的另一端分别压在传感器a 、b 上，其压力大小可直接从传感器的液晶显示屏上读出．现将此装置沿运动方向固定在汽车上，传感器b 在前，传感器a 在后．汽车静止时，传感器a 、b 的示数均为10 N (g 取10 m /s 2)．(1)若传感器a 的示数为14 N ，b 的示数为6.0 N ，求此时汽车的加速度大小和方向．(2)当汽车以怎样的加速度运动时，传感器a 的示数为零？图L 6-3-810．图L 6-3-9为检测某传感器的电路图．传感器上标有“3 V 0.9 W ”的字样(传感器可看作一个纯电阻)，滑动变阻器R 0上标有“10 Ω 1 A ”的字样，电流表的量程为0.6 A ，电压表的量程为3 V .(1)求传感器的电阻和额定电流．(2)如果传感器的电阻变化超过标准值1 Ω，则该传感器就失去作用．实际检测时，将一个恒压电源加在图中a、b之间，闭合开关S，通过调节R0来改变电路中的电流和R0两端的电压．检测记录如下：若不计检测电路对传感器电阻的影响，你认为这个传感器是否仍可使用？此时a、b间所加的电压是多少？图L6-3-92传感器的应用3实验：传感器的应用1．B[解析] 在0～t1时间内，电流恒定，表明压敏电阻的阻值恒定，则重物对压敏电阻的压力恒定，则升降机可能处于静止、匀速运动或匀变速直线运动状态，故A错误，B正确；t1～t2时间内，电流在增加，表明压敏电阻的阻值在减小，则重物对压敏电阻的压力在增大，故升降机不可能做匀速运动或匀加速运动，C、D错误．2．ABC[解析] 若电路无电阻R0，且金属滑片P在b端时，回路短路，损坏电源，R0的存在使电路不出现短路，因此A正确；当拉环不受力时，滑片P在a端，由闭合电路欧姆定律得，I＝UR0＋R1＝0.1 A，故B正确；拉力为400 N时，由F＝kΔx得Δx＝4 cm，对应的电阻为R aP＝20 Ω，R1接入电路的电阻R Pb＝5 Ω，由闭合电路欧姆定律得，I′＝UR0＋R Pb＝0.3 A，故D错误，C正确．3．A[解析] 在电梯门口放置一障碍物，电梯门不停地开关，说明电梯门口有一个光传感器，故A选项正确．4．ABD[解析] 常温工作时，上下触点是接通的，当温度升高时，上层金属片形变大，向下弯曲，切断电源，切断温度要升高则应使调温旋钮下移一些，A、B、D对，C错．5．小低不导通导通[解析] 白天，光照强度较大，光敏电阻R G的电阻值较小，加在斯密特触发器A端的电压较低，则输出端Y输出高电平(电平指某个端点与“地”之间的电压)，发光二极管LED不导通；当天色暗到一定程度时，R G阻值增大到一定值，斯密特触发器的输入端A的电压上升到某个值(1.6 V)时，输出端Y会突然从高电平跳到低电平，则发光二极管LED导通发光(相当于路灯亮了)，这样就达到了使路灯白天熄灭，天暗自动开启的目的．6．BD [解析] 电流表的示数变为2I 0且保持不变，说明压敏电阻的阻值比升降机静止时小，压敏电阻所受压力变大，物体处于超重状态，即物体具有向上的加速度，B 、D 正确，A 、C 错误．7．D [解析] K 闭合时传感器上恰好无示数，说明小球受竖直向上的静电力，且静电力大小等于重力，由楞次定律可判断磁场B 正在增强，根据法拉第电磁感应定律E ＝n ΔΦΔt＝U 和q·U d ＝mg 得ΔΦΔt ＝mgd nq，故D 正确． 8．R 1 减小 升高[解析] 常温下，调整R 1的阻值使斯密特触发器的输入端A 处于低电平，则输出端Y 处于高电平，无电流通过蜂鸣器，蜂鸣器不发声；当温度升高时，热敏电阻R T 阻值减小，斯密特触发器输入端A 电势升高，当达到某一值(高电平)时，其输出端由高电平跳到低电平，蜂鸣器通电，从而发出警报声，R 1的阻值不同，报警温度不同．9．(1)4.0 m /s 2 向右 (2)方向向左、大小为10 m /s 2[解析] (1)如图所示，依题意：左侧弹簧对滑块向右的推力F 1＝14 N ，右侧弹簧对滑块向左的推力F 2＝6.0 N ，滑块所受合力产生加速度a 1，根据牛顿第二定律有F 1－F 2＝ma 1，得a 1＝F 1－F 2m ＝14－6.02.0m /s 2＝4.0 m /s 2， a 1与F 1同方向，即向前(向右)．(2)传感器a 的读数恰为零，即左侧弹簧的弹力F 1′＝0，因两弹簧相同，左侧弹簧伸长多少，右侧弹簧就缩短多少，所以右侧弹簧的弹力变为F 2′＝20 N ．滑块所受合力产生加速度，由牛顿第二定律得F 合＝F 2′＝ma 2，得a 2＝F 2′m＝10 m /s 2，方向向后(向左)． 10．(1)10 Ω 0.3 A (2)此传感器仍可使用 3 V[解析] (1)R 传＝U 2传P 传＝90.9Ω＝10 Ω. I 传＝P 传U 传＝0.93A ＝0.3 A . (2)设实际检测时加在a 、b 间的电压为U ，传感器的实际电阻为R 传′，根据第一次实验记录数据有U ＝I 1R 传′＋U 1，根据第二次实验记录数据有U ＝I 2R 传′＋U 2，代入数据，解得R 传′＝9.5 Ω，U ＝3 V .传感器的电阻变化为ΔR ＝R 传－R 传′＝10 Ω－9.5 Ω＝0.5 Ω＜1 Ω，所以此传感器仍可使用．40335 9D8F 鶏32745 7FE9 翩RfX23815 5D07 崇34615 8737 蜷34169 8579 蕹^q 38465 9641 陁35508 8AB4 誴k。

第十章 交变电流 传感器第一单元 交变电流的产生和描述,交变电流、交变电流的图象 Ⅰ(考纲要求)1.交变电流(1)定义： 和 都随时间做周期性变化的电流．(2)图象：如图(a)、(b)、(c)、(d)所示都属于交变电流．其中按正弦规律变化的交变电流叫正弦交流电，如图(a)所示．2．正弦交流电的产生和图象 (1)中性面①中性面：与磁场方向 的平面． ②中性面与峰值面的比较(2)产生：在匀强磁场里，线圈绕 方向的轴匀速转动．(3)图象：用以描述交流电随时间变化的规律，如果线圈从中性面位置时开始计时，其图象为正弦曲线．如图(a)(e)、(f)所示．正弦交变电流的函数表达式、峰值和有效值 Ⅰ (考纲要求)1.周期和频率(1)周期(T )：交变电流完成 变化(线圈转一周)所需的时间，单位是秒(s)，公式T ＝2πω. (2)频率(f )：交变电流在1 s 内完成周期性变化的 ．单位是赫兹(Hz). (3)周期和频率的关系：T ＝ 或f ＝ ．2.正弦式交变电流的函数表达式(线圈在中性面位置开始计时) (1)电动势e 随时间变化的规律：e ＝ ．(2)负载两端的电压u 随时间变化的规律：u ＝ ．(3)电流i 随时间变化的规律：i ＝ ．其中ω等于线圈转动的角速度，E m ＝ . 3.交变电流的瞬时值、峰值、有效值(1)瞬时值：交变电流某一时刻的值，是时间的函数.(2)峰值：交变电流的电流或电压所能达到的最大值，也叫最大值.(3)有效值：跟交变电流的热效应等效的恒定电流的值叫做交变电流的有效值．对正弦交流电，其有效值和峰值的关系为：E ＝ ，U ＝ ，I ＝ ．一、基础自测1.图中闭合线圈都在匀强磁场中绕虚线所示的固定转轴匀速转动，能产生正弦式交变电流的是( ).2.如图甲所示，一矩形闭合线圈在匀强磁场中绕垂直于磁场方向的转轴OO ′以恒定的角速度ω转动，从线圈平面与磁场方向平行时开始计时，线圈中产生的交变电流按照图乙所示的余弦规律变化，在t ＝π2ω时刻( ).A.线圈中的电流最大B.穿过线圈的磁通量为零C.线圈所受的安培力为零D.穿过线圈磁通量的变化率最大 3.如图所示，矩形线框置于竖直向下的磁场中，通过导线与灵敏电流表相连，线框在磁场中绕垂直于磁场方向的转轴匀速转动，图中线框平面处于竖直面内．下述说法正确的是( ).A.因为线框中产生的是交变电流，所以电流表示数始终为零B.线框通过图中位置瞬间，穿过线框的磁通量最大C.线框通过图中位置瞬间，通过电流表的电流瞬时值最大D.若使线框转动的角速度增大一倍，那么通过电流表电流的有效值也增大一倍4.某台家用柴油发电机正常工作时能够产生与我国照明电网相同的交变电流．现在该发电机出现了故障，转子匀速转动时的转速只能达到正常工作时的一半，则它产生的交变电动势随时间变化的图象是( ).5. (2012·扬州模拟)一正弦式电流的电压随时间变化的规律如图所示．由图可知( ).A.该交变电流的电压瞬时值的表达式为u ＝100sin 25t (V)B.该交变电流的频率为25 HzC.该交变电流的电压的有效值为100 VD.若将该交流电压加在阻值为R ＝100 Ω的电阻两端，则电阻消耗的功率是50 W6.(2012·广东江门市模拟)风速仪的简易装置如图甲在风力作用下，风杯带动与其固定在一起的永磁铁转动，线圈中的感应电流随风速的变化而变化．风速为v 1时，测得线圈中的感应电流随时间变化的关系如图乙；若风速变为v 2，且v 2>v 1，则感应电流的峰值I m 和周期T 的变化情况是( )A.I m 变大，T 变小B.I m 变大，T 不变C.I m 变小，T 变小D.I m 不变，T 变大二、高考体验1．(2010·广东理综，19) 右上图是某种正弦式交变电压的波形图，由图可确定该电压的( )．A ．周期是0.01 sB ．最大值是311 VC ．有效值是220 VD ．表达式为u ＝220sin 100πt (V)2．(2011·安徽卷，19)如图所示的区域内有垂直于纸面的匀强磁场，磁感应强度为B .电阻为R 、半径为L 、圆心角为45°的扇形闭合导线框绕垂直于纸面的O 轴以角速度ω匀速转动(O 轴位于磁场边界)．则线框内产生的感应电流的有效值为( )．A.BL 2ω2RB.2BL 2ω2RC.2BL 2ω4RD.BL 2ω4R3．(2011·天津卷，4)在匀强磁场中，一矩形金属框绕与磁感线垂直的转轴匀速转动，如图甲所示，产生的交变电动势的图象如图乙所示，则( )．A ．t ＝0.005 s 时线框的磁通量变化率为零B ．t ＝0.01 s 时线框平面与中性面重合C ．线框产生的交变电动势有效值为311 VD ．线框产生的交变电动势频率为100 Hz 4．(2011·四川卷，20)如图所示，在匀强磁场中匀速转动的矩形线圈的周期为T ，转轴O 1O 2垂直于磁场方向，线圈电阻为2 Ω.从线圈平面与磁场方向平行时开始计时，线圈转过60°时的感应电流为1 A ，那么( )．A ．线圈消耗的电功率为4 WB ．线圈中感应电流的有效值为2 AC ．任意时刻线圈中的感应电动势为e ＝4cos 2πT tD ．任意时刻穿过线圈的磁通量为Φ＝T πsin 2πT t第二单元 变压器 电能的输送,理想变压器 Ⅰ(考纲要求)1．构造如图所示，变压器是由 和绕在铁芯上的 组成的． (1)原线圈：与交流电源连接的线圈，也叫 线圈． (2)副线圈：与 连接的线圈，也叫 线圈． 2．原理：电流磁效应、 ． 3．基本关系式(1)功率关系： ＝ ．(2)电压关系： ＝ ；有多个副线圈时，U 1n 1＝ ＝ ＝…． (3)电流关系：只有一个副线圈时，I 1I 2＝n 2n 1.由P 入＝P 出及P ＝UI 推出有多个副线圈时，U 1I 1＝ ＋ ＋…＋ ． 4．几种常用的变压器(1)自耦变压器——调压变压器(2)互感器⎩⎪⎨⎪⎧电压互感器：用来把高电压变成低电压Ｗ.电流互感器：用来把大电流变成小电流Ｗ.远距离输电 Ⅰ(考纲要求)1.输电过程(如右下图所示)2.输电导线上的能量损失：主要是由输电线的电阻发热 产生的，表达式为Q ＝ ．3.电压损失 (1)ΔU ＝U －U ′；(2)ΔU ＝4.功率损失(1)ΔP ＝P －P ′；(2)ΔP ＝ ＝⎝ ⎛⎭⎪⎫P U 2R 5.输送电流(1)I ＝P U ；(2)I ＝U －U ′R. 说明：对理想变压器的理解(1)理想变压器：①没有能量损失②没有磁通量损失(2)基本量的制约关系一、基础自测1.一输入电压为220 V ，输出电压为36 V 的变压器副线圈烧坏．为获知此变压器原、副线圈匝数，某同学拆下烧坏的副线圈，用绝缘导线在铁芯上新绕了5匝线圈，如图，然后将原线圈接到220 V 交流电源上，测得新绕线圈的端电压为1 V ．按理想变压器分析，该变压器烧坏前的原、副线圈匝数分别为( ).A.1 100，360 B ．1 100，180 C.2 200，180 D ．2 200，3602.一台理想变压器原、副线圈匝数比为22∶1，当原线圈两端输入u 1＝2202sin 314t (V)的交变电压时，下列说法正确的是( ). A.副线圈两端电压为12 2 V B.副线圈接一10 Ω电阻时，原线圈中的电流为1 A C.副线圈接一10 Ω电阻时，原线圈中输入功率为10 W D.变压器铁芯中磁通量变化率的最大值是220 2 V3.(2012·江西重点中学联考)照明供电线路的路端电压基本上是保持不变的．可是我们在晚上七、八点钟用电高峰时开灯，电灯比深夜时要显得暗些．这是因为用电高峰时( ). A.总电阻比深夜时大，供电线路上的电流小，每盏灯两端的电压较低 B.总电阻比深夜时大，供电线路上的电流小，通过每盏灯的电流较小C.总电阻比深夜时小，供电线路上的电流大，输电线上损失的电压较大D.供电线路上的电流恒定，但开的灯比深夜时多，通过每盏灯的电流小 4.如图所示，理想变压器的副线圈上通过输电线接有三只灯泡L 1、L 2和L 3，输电线的等效电阻为R ，原线圈接有一个理想的电流表，交流电源的电压大小不变．开始时开关S 接通，当S 断开时，以下说法正确的是( ).A.原线圈两端P 、Q 间的输入电压减小B.等效电阻R 上消耗的功率变大C.原线圈中电流表示数变小D.灯泡L 1和L 2变亮 5.(2010·福建理综)中国已投产运行的1 000 kV 特高压输电是目前世界上电压最高的输电工程．假设甲、乙两地原来用500 kV 的超高压输电，输电线上损耗的电功率为P .在保持输送电功率和输电线电阻都不变的条件下，现改用1 000 kV 特高压输电，若不考虑其他因素的影响，则输电线上损耗的电功率将变为( ). A.P 4 B.P2 C ．2P D ．4P 二、高考体验（一）理想变压器基本关系的应用(高频考查)1.(2011·浙江卷，16)如右上图所示，在铁芯上、下分别绕有匝数n 1＝800和n 2＝200的两个线圈，上线圈两端与u ＝51sin 314t V 的交流电源相连，将下线圈两端接交流电压表，则交流电压表的读数可能是( )． A ．2.0 V B ．9.0 V C ．12.7 V D ．144.0 V 2．(2011·广东卷，19)图(a)左侧的调压装置可视为理想变压器，负载电路中R ＝55 Ω，○A 、○V 为理想电流表和电压表，若原线圈接入如图(b)所示的正弦交变电压，电压表的示数为110 V ，下列表述正确的是( )．A ．电流表的示数为2 AB ．原、副线圈匝数比为1∶2C ．电压表的示数为电压的有效值D ．原线圈中交变电压的频率为100 Hz3．(2011·山东卷，10)为保证用户电压稳定在220 V ，变电所需适时进行调压，图甲为调压变压器示意图，保持输入电压u 1不变，当滑动接头P 上下移动时可改变输出电压，某次检测得到用户电压u 2随时间t 变化的曲线如图乙所示，以下正确的是( )．A ．u 1＝1902sin (50πt ) VB ．u 2＝1902sin (100πt ) VC ．为使用户电压稳定在220 V ，应将P 适当下移4．(2011·海南卷，11)如图，理想变压器原线圈与一10 V 的交流电源相连，副线圈并联两个小灯泡a 和b.小灯泡a 的额定功率为0.3 W ，正常发光时电阻为30 Ω，已知两灯泡均正常发光，流过原线圈的电流为0.09 A ，可计算出原、副线圈的匝数比为________，流过灯泡b 的电流为________A. （二）理想变压器的动态分解(中频考查)5．(2010·天津理综，7)为探究理想变压器原、副线圈电压、电流的关系，将原线圈接到电压有效值不变的正弦交流电源上，副线圈连接相同的灯泡L 1、L 2，电路中分别接了理想交流电压表V 1、V 2和理想交流电流表A 1、A2，导线电阻不计，如图所示．当开关S 闭合后( )． A ．A 1示数变大，A 1与A 2示数的比值不变 B ．A 1示数变大，A 1与A 2示数的比值变大 C ．V 2示数变小，V 1与V 2示数的比值变大 D ．V 2示数不变，V 1与V 2示数的比值不变 6．(2011·福建卷，15)图10220甲中理想变压器原、副线圈的匝数之比n 1∶n 2＝5∶1，电阻R ＝20 Ω，L 1、L 2为规格相同的两只小灯泡，S 1为单刀双掷开关，原线圈接正弦交变电源，输入电压u 随时间t 的变化关系如图乙所示．现将S 1接1、S 2闭合，此时L 2正常发光．下列说法正确的是( )．A ．输入电压u 的表达式u ＝202sin (50πt ) VB ．只断开S 2后，L 1、L 2均正常发光C ．只断开S 2后，原线圈的输入功率增大D ．若S 1换接到2后，R 消耗的电功率为0.8 W 三、远距离输电(中频考查) 7．(2009·山东，19)某小型水电站的电能输送示意图如图所示，发电机的输出电压为200 V ，输电线总电阻为r ，升压变压器原副线圈匝数分别为n 1、n 2，降压变压器原副线圈匝数分别为n 3、n 4(变压器均为理想变压器)．要使额定电压为220 V 的用电器正常工作，则( )．A.n 2n 1>n 3n 4 B. 升压变压器的输出电压等于降压变压器的输入电压 C.n 2n 1<n 3n 4D ．升压变压器的输出功率大于降压变压器的输入功率 8．(2010·江苏单科，7)在如图所示的远距离输电电路图中，升压变压器和降压变压器均为理想变压器，发电厂的输出电压和输电线的电阻均不变．随着发电厂输出功率的增大，下列说法中正确的有( )．A ．升压变压器的输出电压增大B ．降压变压器的输出电压增大C ．输电线上损耗的功率增大D ．输电线上损耗的功率占总功率的比例增大第三单元 实验十一 传感器的简单应用 ,热敏电阻传感器【例1】 热敏电阻是传感电路中常用的电子元件，现用伏安法研究电阻在不同温度下的伏安特性曲线，要求特性曲线尽可能完整．已知常温下待测热敏电阻的阻值约4～5 Ω.将热敏电阻和温度计插入带塞的保温杯中，杯内有一定量的冷水，其他备用的仪表和器具有：盛有热水的热水瓶(图中未画出)、电源(3 V 、内阻可忽略)、直流电流表(内阻约1 Ω)、直流电压表(内阻约5 k Ω)、滑动变阻器(0～20 Ω)、开关、导线若干．(1)在图(a)中画出实验电路图．(2)根据电路图，在图(b)所示的实物图上连线． (3)简要写出完成接线后的主要实验步骤．,光敏电阻传感器【例2】 为了节能和环保，一些公共场所使用光控开关控制照明系统．光控开关可采用光敏电阻来控制，光敏电阻是阻值随着光的照度而发生变化的元件(照度可以反映光的强弱，光越强照度越大，照度单位为lx)．某光敏电阻R P 在不同照度下的阻值如下表：(1)根据表中数据，请在图给定的坐标系中描绘出阻值随照度变化的曲线，并说明阻值随照度变化的特点．(2)如右上图所示，当1、2两端所加电压上升至2 V 时，控制开关自动启动照明系统，请利用下列器材设计一个简单电路．给1、2两端提供电压，要求当天色渐暗照度降低至1.0 lx 时启动照明系统，在虚线框内完成电路原理图．(不考虑控制开关对所设计电路的影响)提供的器材如下： 光敏电阻R P (符号，阻值见上表) 直流电源E (电动势3 V ，内阻不计)；定值电阻：R 1＝10 k Ω，R 2＝20 k Ω，R 3＝40 k Ω(限选其中之一并在图中标出)；开关S 及导线若干．【例3】 一中学生为发射的“神舟七号”载人飞船设计了一个可测定竖直方向加速度的装置，其原理可简化为如图所示．连接在竖直弹簧上的重物与滑动变阻器的滑动触头连接，该装置在地面上静止时其电压表的指针指在表盘中央的零刻度处，在零刻度的两侧分别标上对应的正、负加速度值．关于这个装置在“神舟七号”载人飞船发射、运行和回收过程中示数的判断正确的是( )．A.飞船在竖直加速升空的过程中，如果电压表的示数为正，则飞船在竖直减速返回地面的过程中，电压表的示数仍为正B.飞船在竖直加速升空的过程中，如果电压表的示数为正，则飞船在竖直减速返回地面的过程中，电压表的示数为负C.飞船在圆轨道上运行时，电压表的示数为零D.飞船在圆轨道上运行时，电压表示数所对应的加速度大小应约为9.8 m/s 2【例4】 如图所示，电容式触摸屏的构造主要是在玻璃屏幕上镀一层透明的薄膜导体层，再在导体层外加上一块保护玻璃，电容式触摸屏在触摸屏四边均镀上狭长的电极，在导体层内形成一个低电压交流电场．在触摸屏幕时，由于人体是导体，手指与内部导体层间会形成一个特殊电容(耦合电容)，四边电极发出的电流会流向触点，而电流强弱与手指到电极的距离成正比，位于触摸屏后的控制器便会计算电流的比例及强弱，准确算出触摸点的位置．由以上信息可知( )． A ．电容式触摸屏的两极板分别是导体层和手指B ．当用手触摸屏幕时，手指与屏的接触面积越大，电容越大C ．当用手触摸屏幕时，手指与屏的接触面积越大，电容越小D ．如果用带了手套的手触摸屏幕，照样能引起触摸屏动作 自我检测1．(2011·江苏卷)美国科学家Willard S ．Boyle 与George E ．Smith因电荷耦合器件(CCD)的重要发明荣获2009年度诺贝尔物理学奖．CCD 是将光学量转变成电学量的传感器．下列器件可作为传感器的有( )．A ．发光二极管B ．热敏电阻C ．霍尔元件D ．干电池2．2007年度诺贝尔物理学奖授予了法国和德国的两位科学家，以表彰他们发现“巨磁电阻效应”，基于巨说法中，错误的是()．A．热敏电阻可应用于温度测控装置中B．光敏电阻是一种光电传感器C．电阻丝可应用于电热设备中D．电阻在电路中主要起到通过直流、阻碍交流的作用3.如图所示的电路中，当半导体材料做成的热敏电阻浸泡到热水中时，电流表示数增大，则说明()．A．热敏电阻在温度越高时，电阻越大B．热敏电阻在温度越高时，电阻越小C．半导体材料温度升高时，导电性能变差D．半导体材料温度升高时，导电性能变好4.如图所示，由电源、小灯泡、电阻丝、开关组成的电路中，当闭合开关S后，小灯泡正常发光，若用酒精灯加热电阻丝时，发现小灯泡亮度变化是________，发生这一现象的主要原因是________(填字母代号)．A．小灯泡的电阻发生了变化B．小灯泡灯丝的电阻率随温度发生了变化C．电阻丝的电阻率随温度发生了变化D．电源的电压随温度发生了变化5．(2010·全国高考Ⅱ)如图所示，一热敏电阻R T放在控温容器M内；○A为毫安表，量程6 mA，内阻为数十欧姆；E为直流电源，电动势约为3 V，内阻很小；R为电阻箱，最大阻值为999.9 Ω；S为开关．已知R T在95 ℃时的阻值为150 Ω，在20 ℃时的阻值约为550 Ω.现要求在降温过程中测量在95～20 ℃之间的多个温度下R T的阻值．(1)在图中画出连线，完成实验原理电路图．(2)完成下列实验步骤中的填空：a．依照实验原理电路图连线．b．调节控温容器M内的温度，使得R T的温度为95 ℃.c．把电阻箱调到适当的初值，以保证仪器安全．d．闭合开关，调节电阻箱，记录电流表的示数I0，并记录______．e．将R T的温度降为T1(20 ℃<T1<95 ℃)；调节电阻箱，使得电流表的读数________，记录________．f．温度为T1时热敏电阻的电阻值R T1＝________．g．逐步降低T1的数值，直至20 ℃为止；在每一温度下重复步骤e、f.6．(2011·嘉兴模拟)一台臭氧发生器P的电阻为10 kΩ，当供电电压等于24 V时能正常工作，否则不产生臭氧．现要用这种臭氧发生器制成自动消毒装置，要求它在有光照时能产生臭氧，在黑暗时不产生臭氧，拟用一个光敏电阻R1对它进行控制，R1的阻值在有光照时为100 Ω、黑暗时为1 000 Ω、允许通过的最大电流为3 mA；电源E的电压为36 V、内阻不计；另有一个滑动变阻器R2，阻值为0～100 Ω、允许通过的最大电流为0.4 A；一个开关S和导线若干．臭氧发生器P和光敏电阻R1的符号如右图所示．设计一个满足上述要求的电路图，图中各元件要标上字母代号，其中滑动变阻器两固定接线柱端分别标上字母A、B(电路图画在下面空白处)．第一单元交变电流的产生和描述补练【典例1】如图(a)所示，一矩形线圈abcd放置在匀强磁场中，并绕过ab、cd中点的轴OO′以角速度ω逆时针匀速转动．若以线圈平面与磁场夹角θ＝45°时如图(b)为计时起点，并规定当电流自a流向b时电流方向为正．则下列四幅图中正确的是().——关于交变电流图象的题目分为两类一类是给出图象，求解有关的物理量；另一类是通过计算，将结果用图象表示出来.【变式1】图线a 是线圈在匀强磁场中匀速转动时所产生正弦交流电的图象，当调整线圈转速后，所产生正弦交流电的图象如图线b 所示，以下关于这两个正弦交流电的说法正确的是( ). A.在图中t ＝0时刻穿过线圈的磁通量均为零 B.线圈先后两次转速之比为3∶2 C.交流电a 的瞬时值为u ＝10sin 5πt (V) D.交流电b 的最大值为203V考点二 对交变电流的“四值”的比较和理解【典例2】如图所示，N ＝50匝的矩形线圈abcd ，ab 边长l 120.4 T 的匀强磁场中，外力使线圈绕垂直于磁感线且通过线圈中线的OO ′轴以n ＝3 000 r/min 的转速匀速转动，线圈电阻r ＝1 Ω，外电路电阻R ＝9 Ω，t ＝0时，线圈平面与磁感线平行，ab 边正转出纸外、cd 边转入纸里. (1)在图中标出t ＝0时感应电流的方向； (2)写出感应电动势的瞬时值表达式； (3)线圈转一圈外力做多少功？(4)从图示位置转过90°的过程中流过电阻R 的电荷量是多少？【变式2】电阻为1Ω的矩形线圈绕垂直于磁场方向的轴，在匀强磁场中匀速转动，产生的交变电动势随时间变化的图象如图．现把交流电加在电阻为9 Ω的电热丝上，下列判断正确的是( ) A.线圈转动的角速度ω＝100 rad/s B.在t ＝0.01 s 时刻，穿过线圈的磁通量最大 C.电热丝两端的电压U ＝100 2 V D.电热丝此时的发热功率P ＝1 800 W【典例3】 (2011·皖南八校联考)如图，图甲和图乙分别表示正弦脉冲波和方波的交变电流与时间的变化关系．若使这两种电流分别通过两个完全相同的电阻，则经过1 min 的时间，两电阻消耗的电功之比W 甲∶W 乙为( ). A.1∶ 2 B ．1∶2 C.1∶3 D ．1∶6——求交变电流有效值的“三同”原则交变电流的有效值是根据电流通过电阻时产生的热效应定义的，即让交变电流和直流电通过相同的电阻，在相同的时间里若产生的热量相同，则交变电流(电压)的有效值就等于这个直流电流(电压)的值，即求解交变电流有效值问题必须在相同电阻、相同时间、相同热量的“三同”原则下求解.【变式3】一个边长为6 cm 的正方形金属线框置于匀强磁场中，线框平面与磁场垂直，电阻为0.36 Ω.磁感应强度B 随时间t 的变化关系如图所示，则线框中感应电流的有效值为( )A.2×10－5 AB.6×10－5 AC.22×10－5 AD.322×10－5 A 建立模型.“电动机、发电机”模型 (1)模型概述“电动机”模型和“发电机”模型是高考题中时常出现的凡在安培力作用下于磁场中运动的通电导体均可看作电动机模型，在外力作用下于磁场中做切割磁感线运动的导体均可看作发电机模型，此模型综合考查了磁场力的作用、电磁感应、恒定电流、交流电、能量转化与守恒等知识．【例1】 如图所示为电动机的简化模型，线圈abcd 可绕轴O 1O 2自由转动．当线圈中通入如图所示的电流时，顺着O 1O 2的方向看去，线圈将( ). A.顺时针转动 B.逆时针转动 C.仍然保持静止D ．既可能顺时针转动，也可能逆时针转动【例2】 如图甲所示是某同学设计的一种振动发电装置的示意图，一个半径r ＝0.10 m 、匝数n ＝20的线圈套在永久磁铁槽中，磁场的磁感线均沿半径方向均匀分布(其右视图如图乙所示)．在线圈所在位置磁感应强度B 的大小均为B ＝0.20 T ，线圈的电阻为R 1＝0.50 Ω，它的引出线接有R 2＝9.5 Ω的小电珠L .外力推动线圈框架的P 端，使线圈沿轴线做往复运动，便有电流通过电珠．当线圈向右的位移x 随时间t 变化的规律如图丙所示时(x 取向右为正)．求：(1)线圈运动时产生的感应电动势E 的大小； (2)线圈运动时产生的感应电流I 的大小；(3)每一次推动线圈运动过程中作用力F 的大小； (4)该发电机的输出功率P .第二单元 变压器 电能的输送 补练考点一 理想变压器基本关系的应用(1)基本关系式中U 1、U 2、I 1、I 2均指交流电的有效值.(2)只有一个副线圈的变压器电流与匝数成反比，多个副线圈的变压器没有这种关系. (3)理想变压器变压比公式和变流比公式中的电压和电流均采用峰值时，公式仍成立. 【典例1】 (2010·海南高考题)如图所示，一理想变压器原、副线圈匝数之比为4∶1，原线圈两端接入一正弦交流电源；副线圈电路中R 为负载电阻，交流电压表和交流电流表都是理想电表．下列结论正确的是( ).A.若电压表读数为6 V ，则输入电压的最大值为24 2 VB.若输入电压不变，副线圈匝数增加到原来的2倍，则电流表的读数减小到原来的一半C.若输入电压不变，负载电阻的阻值增加到原来的2倍，则输入功率也增加到原来的2倍D.若保持负载电阻的阻值不变，输入电压增加到原来的2倍，则输出功率增加到原来的4倍 【变式1】 (2012·三亚模拟)如图所示，理想变压器初级线圈的匝数为n 1，次级线圈的匝数为n 2，初级线圈的两端a 、b 接正弦交流电源，电压表V 的示数为220 V ，负载电阻R ＝44 Ω，电流表A 1的示数为0.20 A ．下列判断中正确的是( ). A.初级线圈和次级线圈的匝数比为2∶1 B.初级线圈和次级线圈的匝数比为5∶1 C.电流表A 2的示数为1.0 A D.电流表A 2的示数为0.4 A 考点二 理想变压器动态分析问题 1.匝数比不变的情况：如图1所示：(1)U 1不变，根据U 1U 2＝n 1n 2，输入电压U 1决定输出电压U 2，不论负载电阻R 如何变化，U 2也不变.(2)当负载电阻发生变化时，I 2变化，输出电流I 2决定输入电流I 1，故I 1发生变化.(3)I2变化引起P 2变化，由P 1＝P 2，故P 1发生变化.2.负载电阻不变的情况 如图2所示：(1)U 1不变，n 1n 2发生变化，故U 2变化.(2)R 不变，U 2改变，故I 2发生变化. 图1 图2(3)根据P 2＝U 22R，P 2发生变化，再根据P 1＝P 2，故P 1变化，P 1＝U 1I 1，U 1不变，故I 1发生变化.【典例2】 (2011·宝鸡模拟) 如图的电路中，有一自耦变压器，左侧并联一只理想电压表V 1后接在稳定的交流电源上；右侧串联灯泡L 和滑动变阻器R ，R 上并联一只理想电压表V 2.下列说法中正确的是( ) A.若F 不动，滑片P 向下滑动时，V1示数变大，V 2示数变小 B.若F 不动，滑片P 向下滑动时，灯泡消耗的功率变小 C.若P 不动，滑片F 向下移动时，V 1、V 2的示数均变小 D.若P 不动，滑片F 向下移动时，灯泡消耗的功率变大【变式2】如图所示是原、副线圈都有中间抽头的理想变压器，在原线圈上通过一个单刀双掷开关S 1与一只电流表A 连接，在副线圈上通过另一个单刀双掷开关S 2与一个定值电阻R 0相连接，通过S 1、S 2可以改变原、副线圈的匝数．在原线圈上加一电压为U 1的交流电后：①当S 1接a ，S 2接c 时，电流表的示数为I 1；②当S 1接a ，S 2接d 时，电流表的示数为I 2；③当S 1接b ，S 2接c 时，电流表的示数为I 3；④当S 1接b ，S 2接d 时，电流表的示数为I 4，则( ). A.I 1＝I 2 B ．I 1＝I 4 C ．I 2＝I 3 D ．I 2＝I 4 考点三 远距离输电问题 解决远距离输电问题时应注意 1.首先画出输电的电路图：如图右上所示2.分析三个回路：在每个回路中变压器的原线圈是回路的用电器，而相应的副线圈是下一个回路的电源.3.综合运用下面三个方面的关系求解 (1)能量关系，P ＝U 1I 1＝U 2I 2＝P 用户＋ΔP ，ΔP ＝I 22R ，P 用户＝U 3I 3＝U 4I 4 (2)电路关系，U 2＝ΔU ＋U 3，ΔU ＝I 2R(3)变压器关系，U 1U 2＝I 2I 1＝n 1n 2，U 3U 4＝I 4I 3＝n 3n 4.。

【最新】高中物理人教版选修3-2检测：第六章传感器6.2传感器的应用学校:___________姓名：___________班级：___________考号：___________一、单选题1．办公大楼的大门能“看到”人的到来或离开而自动开或关，利用的传感器是（）A．生物传感器B．红外线传感器C．温度传感器D．压力传感器2．电熨斗能自动控制温度，在熨烫不同的织物时，设定的温度可以不同，图为电熨斗的结构图，电熨斗内部装有双金属片，双金属片上层金属的热膨胀系数大于下层金属，若把熨烫的棉麻衣物换成丝绸衣物，则如何调节调温旋钮（）低高A．向下B．向上C．保持原状D．不能确定3．传感器在日常生活中的应用越来越广泛，温度传感器(实质是自动开关)是其中的一种．某一食品消毒柜就是利用温度传感器来自动控制电路的．常温下，该温度传感器是闭合的；当温度达到某一设定值时，传感器自动断开，从而切断整个电路．下列关于该消毒柜的几种电路图中(图中S为电源开关)，连接正确的是()A．B ．C ．D ．4．如图所示，两块水平放置的金属板距离为d ，用导线、开关K 与一个n 匝的线圈连接，线圈置于方向竖直向上的均匀变化的磁场B 中．两板间放一台小型压力传感器，压力传感器上表面绝缘，在其上表面静止放置一个质量为m 、电荷量为q 的带正电小球．K 没有闭合时传感器有示数，K 闭合时传感器示数变为原来的一半．则线圈中磁场B 的变化情况和磁通量的变化率分别为( )A ．正在增强， 2mgd t q∆Φ=∆ B ．正在增强， 2mgd t nq∆Φ=∆ C ．正在减弱， 2mgd t q∆Φ=∆ D ．正在减弱，2mgd t nq ∆Φ=∆二、多选题5．如右图中电容式话筒右侧固定不动的金属板b ，与能在声波驱动下沿水平方向振动的镀上金属层的振动膜a 构成一个电容器，a 、b 分别通过导线与恒定电源两极相接，声源S 做位移x ＝Asin200πt 的振动，则有( )A．a振动过程中，a、b板之间的电场强度不变B．a振动过程中话筒会产生电磁波C．导线ac电流的频率为1000 HzD．a向右位移最大时，a、b板形成的电容最大6．某同学设计的家庭电路保护装置如图所示,铁芯左侧线圈L1由火线和零线并行绕成. 当右侧线圈L2中产生电流时,电流经放大器放大后,使电磁铁吸起铁质开关K,从而切断家庭电路. 仅考虑L1在铁芯中产生的磁场,下列说法正确的有A．家庭电路正常工作时,L2中的磁通量为零B．家庭电路中使用的电器增多时,L2中的磁通量不变C．家庭电路发生短路时,开关K 将被电磁铁吸起D．地面上的人接触火线发生触电时,开关K 将被电磁铁吸起7．家用电热灭蚊器中电热部分的主要元件是PTC，PTC元件是由钛酸钡等半导体材料制成的用电器，其电阻率与温度的关系如图所示，由于这种特性，因此，PTC元件具有发热、控温双重功能.对此，下列判断中正确的是（）A．通电后，其电功率先增大后减小B．通电后，其电功率先减小后增大C．当其产生的热量与散发的热量相等时，温度能自动保持在t1或t2不变D．当其产生的热量与散发的热量相等时，温度能自动保持在t1～t2的某一值不变8．有一种测量人体重的电子秤，其原理如图中虚线内所示，它主要由三部分构成：踏板、压力传感器R(是一个阻值可随压力大小而变化的电阻器)、显示体重的仪表G(实质是理想电流表)．设踏板的质量可忽略不计，已知理想电流表的量程为3 A，电源电动势为12 V，内阻为2 Ω，电阻R随压力变化的函数式为R＝30－0.02F(F和R的单位分别是N和Ω)．下列说法正确的是()A．该秤能测量的最大体重是1400 NB．该秤能测量的最大体重是1300 NC．该秤零刻度线(即踏板空载时的刻度线)应标在电流表G刻度盘0.375 A处D．该秤零刻度线(即踏板空载时的刻度线)应标在电流表G刻度盘0.400 A处三、解答题9．温度传感器是对温度敏感的元件，它将感受到的温度信号转变成测量的量(一般是电学量)，从而直接反映出其变化．某种材料的R－t图线如下图甲所示．(1)它能否作为温度传感器的感应元件？(2)把这种材料制成的电阻和一个电热器串联，如图乙，可达到何种自动控制效果？10．请用仪器：热敏电阻，学生电源，继电器，滑动变阻器，开关，导线等设计一个由温度控制小灯泡发亮的电路．11．如图所示为一实验小车中利用光电脉冲测量车速和行程的示意图．A为光源，B为光电接收器，A、B均固定在小车上，C为小车的车轮．D为与C同轴相连的齿轮，车轮转动时，A发出的光束通过旋转齿轮上齿的间隙后变成脉冲光信号，被B接收并转换成电信号，由电子电路记录和显示．若实验显示单位时间的脉冲数为n，累积脉冲数为N，试完成下列问题的解答：(1)要测小车的速度和行程还必须测量的物理量或数据是哪些？(2)推导小车速度的表达式．(3)推导小车行程的表达式．四、实验题12．为了节能和环保，一些公共场所使用光控开关控制照明系统．光控开头可采用光敏电阻来控制，光敏电阻是阻值随着光的照度而发生变化的元件（照度可以反映光的强弱，光越强照度越大，照度单位为Lx）．某光敏电阻Rp在不同照度下的阻值如下表：①根据表中数据，请在给定的坐标系（见答题卡）中描绘出阻值随照度变化的曲线___________，并说明阻值随照度变化的特点_________．②如图所示，当1、2两端所加电压上升至2V时，控制开关自动启动照明系统，请利用下列器材设计一个简单电路．给1、2两端提供电压，要求当天色渐暗照度降低至1.0(1x)时启动照明系统，在虚线框内完成电路原理图_________．（不考虑控制开关对所设计电路的影响）提供的器材如下：光敏电源E(电动势3V，内阻不计)；定值电阻：R1=10kΩ，R2=20kΩ，R3=40kΩ（限选其中之一并在图中标出）开关S及导线若干．参考答案1．B【详解】人的到来或离开而自动开和关，说明传感器为红外传感器，故选B 。

1 传感器及其工作原理记一记传感器及其工作原理1个定义——传感器的定义4种传感器——光传感器、温度传感器、霍尔元件、电容式传感器辨一辨1.传感器可以把非电学量转化为电学量．(√)2．所有传感器的材料都是由半导体材料做成的．(×)3．金属热电阻随温度的升高导电能力增强．(×)4．热敏电阻一般用半导体材料制作，导电能力随温度的升高而增强，但灵敏度低．(×) 5．霍尔元件一共有两个电极，电压这个电学量就通过这两个电极输出．(×)想一想1.光照越强，光敏电阻的阻值越大还是越小？为什么？提示：越小．光敏电阻的构成物质为半导体材料，无光照时，载流子少，导电性能不好；随着光照的增强，载流子增多，导电性变好．2．热敏电阻与金属热电阻一样吗？提示：不一样．热敏电阻是半导体元件，其电阻随温度的升高而减小，灵敏度较高；金属热电阻是金属导体，电阻随温度的升高而增大，稳定性好，测温范围大．3．为解决楼道里的照明问题，在楼道内安装一个传感器与控制电灯的电路连接．当楼道内有人走动而发出声响时，电灯即与电源接通而发光，这种传感器是什么传感器，它的输入、输出信号各是什么？提示：它是声电传感器，输入的是声信号，输出的是电信号．思考感悟：练一练1.有一电学元件，温度升高时电阻却大幅度地减小，则这种元件使用的材料可能是( )A．金属导体 B．绝缘体C．半导体 D．超导体解析：金属导体的电阻随温度的升高而增大，超导体的电阻几乎为零，半导体(如热敏电阻)的阻值随温度的升高而大幅度地减小．C项正确．答案：C2．关于传感器及其作用，下列说法正确的是( ) A ．传感器一定是把非电学量转换为电学量 B ．传感器一定是把非电学量转换为电路的通断C ．传感器把非电学量转换为电学量是为了方便地进行测量、传输、处理和控制D ．电磁感应是把磁学的量转换为电学的量，所以电磁感应也是传感器解析：传感器是指一种元件或装置，它能感受力、温度、光、声、磁、化学成分等非电学量，并能把它们按照一定的规律转换为电压、电流等电学量，或转换为电路的通断；其作用和目的是更方便地测量、传输、处理、控制非电学量，找出非电学量和电学量之间的对应关系．电磁感应是原理，不是元件和装置，不能称为传感器，C 项正确．答案：C 3.如图所示是一火警报警器的一部分电路示意图，其中R 2为用NTC 半导体热敏材料制成的传感器，电流表为值班室的显示器，a 、b 之间接报警器，当传感器R 2所在处出现火情时，显示器的电流I 、报警器两端的电压U 的变化情况是( )A ．I 变大，U 变大B ．I 变小，U 变小C ．I 变小，U 变大D ．I 变大，U 变小解析：当R 2处出现火情时，NTC 热敏材料制成的传感器的电阻将减小，则此时电路中的总电阻减小，由闭合电路欧姆定律可知：外电路电压将减小，U 减小；电路中的总电流增大，所以R 1上的电压增大，显示器两端的电压将减小，电流I 减小，B 项正确．答案：B 4.(多选)如图所示为某霍尔元件的工作原理示意图，该元件中电流I 由正电荷的定向运动形成．下列说法正确的是( )A ．M 点电势比N 点电势高B ．用霍尔元件可以测量地磁场的磁感应强度C ．用霍尔元件能够把磁学量转换为电学量D ．若保持电流I 恒定，则霍尔电压U H 与B 成正比解析：当正电荷定向运动形成电流时，正电荷在洛伦兹力作用下向N 极聚集，M 极感应出等量的负电荷，所以M 点电势比N 点电势低，A 项错误；根据霍尔元件的特点可知，B 、C 两项正确；因霍尔电压U H ＝k IB d，保持电流I 恒定时，霍尔电压U H 与B 成正比，D 项正确．答案：BCD要点一 传感器1.传感器可以进行信息采集并把采集到的信息转换为易于控制的量，其工作过程可能是( )A ．将力学量(如形变量)转换成磁学量B ．将电学量转换成热学量C ．将光学量转换成电学量D．将电学量转换成力学量解析：传感器是指能够感受诸如力、温度、光、声、化学成分等非电学量，并能把它们按照一定的规律转换为电压、电流等电学量或转换为控制电路的通断的一类元件，故只有C 项正确．答案：C2．在电梯门口放置一障碍物，会发现电梯门不停地开关，这是由于在电梯门上装有的传感器是( )A．光传感器 B．温度传感器C．声传感器 D．磁传感器解析：电梯门上安装的是光传感器．答案：A要点二光敏电阻和热敏电阻3.有一电学元件，温度升高时其电阻减小，这种元件可能是( )A．金属导体 B．光敏电阻C．NTC热敏电阻 D．PTC热敏电阻解析：金属导体电阻值一般随温度升高而增大，光敏电阻电阻值是随光照强度的增大而减小，PTC热敏电阻的阻值随温度的升高而增大，只有NTC热敏电阻的阻值随温度的升高而减小，C项正确，A、B、D三项错误．答案：C4.如图所示是观察电阻R的阻值随温度变化情况的示意图，现在把杯中的水由冷水变为热水，关于欧姆表的读数变化情况正确的是( )A．如果R为金属热电阻，读数变大，且变化非常明显B．如果R为金属热电阻，读数变小，且变化不明显C．如果R为热敏电阻(用半导体材料制作)，读数变化非常明显D．如果R为热敏电阻(用半导体材料制作)，读数变化不明显解析：如果R为金属热电阻，则读数变大，但不会非常明显，故A、B均错误；如果R 为热敏电阻，读数变化非常明显，故C项正确，D项错误．答案：C5.(多选)如图所示，R1、R2为定值电阻，L为小灯泡，R3为光敏电阻，当照射光强度增大时( )A．电压表的示数增大B．R2中电流减小C．小灯泡的功率增大D．电路的路端电压增大解析：当照射光强度增大时，R3阻值减小，外电路电阻随R3的减小而减小，R1两端电压因干路电流增大而增大，同时内电压增大，故电路路端电压减小，而电压表的示数增大，A 项正确，D 项错误；由路端电压减小，而R 1两端电压增大知，R 2两端电压必减小，则R 2中电流减小，故B 项正确；结合干路电流增大知流过小灯泡的电流必增大，则小灯泡的功率增大，C 项正确．答案：ABC 6.如图所示的电路中，电源两端的电压恒定，L 为小灯泡，R 为光敏电阻，R 和L 之间用挡板(未画出)隔开，LED 为发光二极管(电流越大，发出的光越强)，且R 与LED 间距不变，下列说法中正确的是( )A ．当滑动触头P 向左移动时，L 消耗的功率增大B ．当滑动触头P 向左移动时，L 消耗的功率减小C ．当滑动触头P 向右移动时，L 消耗的功率可能不变D ．无论怎样移动滑动触头P ，L 消耗的功率都不变解析：滑动触头P 左移，滑动变阻器接入电路的电阻减小，流过二极管的电流增大，从而发光增强，使光敏电阻R 减小，最终达到增大流过灯泡的电流的效果，L 消耗的功率增大．答案：A要点三 霍尔元件 7.(多选)如图所示是霍尔元件的工作原理示意图，如果用d 表示薄片的厚度，k 为霍尔系数，相对于一个霍尔元件d 、k 为定值，如果保持电流I 恒定，则可以验证U H 随B 的变化情况．以下说法中正确的是( )A ．将永磁体的一个磁极逐渐靠近霍尔元件的工作面时，U H 将变大B ．在测定地球两极的磁场强弱时，霍尔元件的工作面应保持水平C ．在测定地球赤道上的磁场强弱时，霍尔元件的工作面应保持水平D ．改变磁感线与霍尔元件工作面的夹角，U H 将发生变化解析：一个磁极靠近霍尔元件工作面时，B 增强，由U H ＝k IB d，知U H 将变大，A 项正确；地球两极处磁场可看作与地面垂直，所以工作面应保持水平，B 项正确；赤道处磁场可看作与地面平行，所以工作面应保持竖直，C 项错误；若磁场与工作面夹角为θ，则应有qvB sin θ＝q U H d，可见θ变化时，U H 将变化，D 正确．答案：ABD8.(多选)如图所示是霍尔元件的示意图，一块通电的铜板放在磁场中，板面垂直于磁场，板内通有如图所示方向的电流，a 、b 是铜板上、下边缘的两点，则( )A ．电势φa ＞φbB ．电势φb ＞φaC ．电流增大时，|φa －φb |增大D ．其他条件不变，将铜板改为NaCl 溶液时，电势结果仍然一样解析：铜板中的自由电荷是电子，电子定向移动的方向与电流的方向相反，由左手定则可判断出电子因受洛伦兹力作用而向b 侧偏转，所以φa ＞φb ，A 项正确，B 项错误；因|φa －φb |＝k IB d，所以电流增大时，|φa －φb |增大，C 项正确；若将铜板改为NaCl 溶液，溶液中的正、负离子均向b 侧偏转，|φa －φb |＝0，即不产生霍尔效应，故D 项错误．答案：AC基础达标1.关于传感器的下列说法正确的是( )A ．所有传感器的材料都是由半导体材料做成的B ．金属材料也可以制成传感器C ．传感器主要是通过感知电压的变化来传递信号的D ．以上说法都不正确解析：半导体材料可以制成传感器，其他材料也可以制成传感器，如金属氧化物——氧化锰就可以制成温度计，A 项错误，B 项正确；传感器不但能感知电压的变化，还能感受力、温度、光、声、化学成分等非电学量的变化，C 项错误．答案：B2．(多选)电子电路中常用到一种称为“干簧管”的元件(如图所示)，它的结构很简单，只是玻璃管内封入的两个软磁性材料制成的簧片．当磁体靠近干簧管时，两个簧片被磁化而接通，所以干簧管能起到开关的作用，操纵开关的是磁场这只看不见的“手”．关于干簧管，下列说法正确的是( )A ．干簧管接入电路中相当于电阻的作用B ．干簧管是根据热胀冷缩的原理制成的C ．两个磁性材料制成的簧片接通的原因是被磁化后相互吸引D ．干簧管接入电路中相当于开关的作用解析：当磁体靠近干簧管时，两个簧片被磁化相互吸引而接通，故B 项错误，C 项正确；当磁体远离干簧管时，软磁性材料制成的簧片失去磁性，所以两簧片又分开，因此干簧管在电路中相当于开关的作用，A 项错误，D 正确．答案：CD 3.如图所示，是电容式话筒的示意图，它是利用电容制成的传感器，话筒的振动膜前面有薄薄的金属层，膜后距膜几十微米处有一金属板，振动膜上的金属层和这个金属板构成电容器的两极．在两极间加一电压U ，人对着话筒说话时，振动膜前后振动，使电容发生变化，从而使声音信号被话筒转化为电信号，其中导致电容变化的原因是电容器两板间的 ( )A．距离变化 B．正对面积变化C．电介质变化 D．电压变化解析：振动膜前后振动，使振动膜上的金属层与金属板间的距离发生变化，从而将声音信号转化为电信号，故A项正确．答案：A4.(多选)有定值电阻、热敏电阻、光敏电阻三只元件，将这三只元件分别接入如图所示电路中的A、B两点后，用黑纸包住元件或者把元件置入热水中，观察欧姆表的示数，下列说法中正确的是( )A．置入热水中与不置入热水中相比，欧姆表示数变化较大的一定是热敏电阻B．置入热水中与不置入热水中相比，欧姆表示数不变化的一定是定值电阻C．用黑纸包住与不用黑纸包住相比，欧姆表示数变化较大的一定是光敏电阻D．用黑纸包住与不用黑纸包住相比，欧姆表示数相同的一定是定值电阻解析：热敏电阻的阻值随温度的变化而变化，定值电阻和光敏电阻的阻值不随温度发生变化，故A项正确，B项错误；光敏电阻的阻值随光照的变化而变化，而定值电阻和热敏电阻的阻值不随光照的变化而变化，故C项正确，D项错误．答案：AC5.如图所示，R3是光敏电阻(光照时电阻变小)，当开关S闭合后，在没有光照射时，a、b 两点等电势．当用光照射电阻R3时，则( )A．a点电势高于b点电势B．a点电势低于b点电势C．a点电势等于b点电势D．a点电势和b点电势的大小无法比较解析：R3是光敏电阻，当有光照射时电阻变小，R3两端电压减小，故a点电势升高，因其他电阻的阻值不变，所以a点电势高于b点电势，故A项正确．答案：A6.如图所示，将一光敏电阻接入多用电表两表笔上，将多用电表的选择开关置于欧姆挡，用光照射光敏电阻时表针的偏角为θ，现用手掌挡住部分光线，表针的偏角变为θ′，则可判断( )A．θ′＝θB．θ′<θC．θ′>θD．不能确定解析：光敏电阻的阻值随光照强度的增强而减小，用手掌挡住部分光线，阻值变大，指针自左向右偏转角度变小．答案：B7.如图所示，R1为定值电阻，R2为负温度系数(阻值随温度升高而减小)的热敏电阻，L 为小灯泡，当温度降低时( )A．R1两端的电压增大B．电流表的示数增大C．小灯泡的亮度变强D．小灯泡的亮度变弱解析：R2与灯泡L并联后再与R1串联，与电源构成闭合电路，当温度降低时，热敏电阻R2电阻值增大，外电路电阻增大，电流表读数减小，灯泡L两端的电压增大，灯泡的亮度变强，R1两端的电压减小，故只有C项正确．答案：C8．压敏电阻的阻值随所受压力的增大而减小，有位同学利用压敏电阻设计了判断小车运动状态的装置，其工作原理如图甲所示，将压敏电阻和一块挡板固定在绝缘小车上，中间放置一个绝缘重球．小车向右做直线运动过程中，电流表示数如图乙所示，下列判断正确的是( )A．从t1到t2时间内，小车做匀速直线运动B．从t1到t2时间内，小车做匀加速直线运动C．从t2到t3时间内，小车做匀速直线运动D．从t2到t3时间内，小车做匀加速直线运动解析：在0～t1内，I恒定，压敏电阻阻值不变，由小球的受力不变可知，小车可能做匀速或匀加速直线运动，在t1～t2内，I变大，压敏电阻阻值变小，压力变大，小车做变加速运动，A、B两项错误；在t2～t3内，I不变，压力恒定，小车做匀加速直线运动，C项错误，D项正确．答案：D9.在输液时，药液有时会从针口流出体外，为了及时发现，设计了一种报警装置，电路如图所示．M是贴在针口处的传感器，接触到药液时其电阻R M发生变化，导致S两端的电压U 增大，装置发出警报，此时( )A．R M变大，且R越大，U增大越明显B ．R M 变大，且R 越小，U 增大越明显C ．R M 变小，且R 越大，U 增大越明显D ．R M 变小，且R 越小，U 增大越明显解析：当R M 变大时，回路的总电阻R 总变大，根据I 总＝ER 总，得干路中的电流减小，S 两端的电压U ＝I 总R S 减小，A 、B 两项错误；当R M 变小时，回路的总电阻R 总变小，根据I 总＝ER 总，得干路中的电流增大，S 两端的电压U ＝I 总R S 增大，而且R 越大，R M 变小时，对回路的总电阻变化的影响越明显，即U 增大越明显，C 项正确，D 项错误．答案：C 10.电磁流量计广泛应用于测量可导电流体(如污水)在管中的流量(即单位时间内通过管内横截面的流体的体积)．为了简化，假设流量计是如图所示的横截面为长方形的一段管道，中空部分的长、宽、高分别为图中的a 、b 、c .流量计的两端与输送流体的管道相连(图中虚线)．图中流量计的上、下两面是金属材料，前、后两面是绝缘材料．现于流量计所在处加磁感应强度为B 的匀强磁场，磁场方向垂直于前、后两面．当导电流体稳定地流经流量计时，在管外将流量计上、下两表面分别与一串接了电阻R 的电流表的两端连接，I 表示测得的电流值．已知流体的电阻率为ρ，不计电流表的内阻，则可求得流量为( )A.I B ⎝⎛⎭⎪⎫bR ＋ρc a B.I B ⎝⎛⎭⎪⎫aR ＋ρb cC.I B ⎝⎛⎭⎪⎫cR ＋ρa bD.I B ⎝⎛⎭⎪⎫R ＋ρbc a解析：如图甲，导电流体在管中流量Q ＝v ·Δt ·b ·c Δt＝v ·b ·c ①导电流体流经流量计时，在其上、下两表面产生的电动势E ＝B ·c ·v ② 等效电路如图乙，E ＝I ·⎝⎛⎭⎪⎫R ＋ρc ab③由①②③可得Q ＝I B ⎝⎛⎭⎪⎫bR ＋ρc a，A 项正确．答案：A能力达标11.(多选)如图所示是利用硫化镉制成的光敏电阻自动计数的示意图，其中A 是发光仪器，B 是光敏电阻(光照增强时电阻变小)，下列说法中正确的是 ( )A．当传送带上没有物品挡住由A射向B的光信号时，光敏电阻的阻值变小，电压表读数变小B．当传送带上没有物品挡住由A射向B的光信号时，光敏电阻的阻值变大，电压表读数变大C．当传送带上有物品挡住由A射向B的光信号时，光敏电阻的阻值变小，电压表读数变小D．当传送带上有物品挡住由A射向B的光信号时，光敏电阻的阻值变大，电压表读数变大解析：光敏电阻的阻值与光照强度有关，光照强度越大，光敏电阻阻值越小．当传送带上没有物品挡住由A射向B的光信号时，光敏电阻阻值变小，电路中电流变大，电源内阻上的电压变大，路端电压变小，所以电压表读数变小，A项正确；相反，当传送带上有物品挡住由A射向B的光信号时，光敏电阻的阻值变大，电路中电流变小，电源内阻上的电压变小，路端电压变大，所以电压表读数变大，D项正确．答案：AD12．(多选)压敏电阻的阻值会随所受压力的增大而减小，某位同学利用压敏电阻设计了判断电梯运动状态的装置，其装置示意图如图所示，将压敏电阻平放在电梯内，受压面朝上，在上面放一物体m，电梯静止时电流表示数为I0，电梯在不同的运动过程中，电流表的示数分别如图甲、乙、丙、丁所示，下列判断中正确的是( )A．甲图表示电梯可能做匀速直线运动B．乙图表示电梯可能做匀加速上升运动C．丙图表示电梯可能做匀加速上升运动D．丁图表示电梯可能做匀减速下降运动解析：甲图中电流表示数和静止时相等，故可能做匀速直线运动，A项正确．乙图中电流表示数为2I0，且保持不变，故压敏电阻所受压力增大，电阻变小，物体处于超重状态，电梯可能匀加速上升，B项正确．丙、丁图中电流表的示数随时间变化，故电梯的加速度是变化的，不可能是匀加速或匀减速，C、D两项错误．答案：AB13.全面了解汽车的运行状态(速度、水箱温度、油量)是确保汽车安全行驶和驾驶员安全的举措之一，为模仿汽车油表原理，某同学自制一种测定油箱油量多少或变化多少的装置．如图所示，其中电源电压保持不变，R 是滑动变阻器，它的金属滑片是金属杆的一端．该同学在装置中使用了一只电压表(图中没有画出)，通过观察电压表示数，可以了解油量情况，你认为电压表应该接在图中的________两点之间，按照你的接法请回答：当油箱中油量减少时，电压表的示数将________(选填“增大”或“减小”)．解析：由题图可知当油箱内液面高度变化时，R 的金属滑片将会移动，从而引起R 两端电压的变化，且当R ′≫R 时，U R ＝IR 可视为U R 与R 成正比，所以电压表应接在b 、c 两点之间；当油量减少时，电压表示数将增大．答案：b 、c 增大 14.如图所示，厚度为h 、宽度为d 的导体板放在垂直于它的磁感应强度为B 的匀强磁场中，当电流通过导体板时，在导体板的上侧面A 和下侧面A ′之间会产生电势差，这种现象称为霍尔效应．实验表明，当磁场不太强时，电势差U H 、电流I 和B 的关系为U H ＝k IB d，式中的比例系数k 称为霍尔系数．霍尔效应可解释如下：外部磁场的洛伦兹力使运动的电子聚集在导体板的一侧，在导体板的另一侧会出现多余的正电荷，从而形成横向电场．横向电场对电子施加与洛伦兹力方向相反的静电力．当静电力与洛伦兹力达到平衡时，导体板上下两侧面之间就会形成稳定的电势差．电流I 是自由电子的定向移动形成的，电子的平均定向速率为v ，电荷量为e .回答下列问题：(1)达到稳定状态时，导体板上侧面A 的电势________(选填“高于”“低于”或“等于”)下侧面A ′的电势．(2)电子所受洛伦兹力的大小为________．(3)当导体板上、下两侧面之间的电势差为U H 时，电子所受静电力的大小为________．(4)由静电力和洛伦兹力平衡的条件，证明霍尔系数k ＝1ne，其中n 代表导体板单位体积中电子的个数．解析：(1)电子向左做定向移动，由左手定则知电子受洛伦兹力的方向向上，故上侧面A 积聚电子，下侧面A ′积聚正电荷，上侧面的电势低于下侧面的电势．(2)F 洛＝evB .(3)F 电＝Ee ＝U H he .(4)当静电力和洛伦兹力平衡时：e U H h＝evB ，U H ＝vBh . 又I ＝nevdh由U H ＝k IB d，得k ＝kU H IB ＝dvBh nevdhB ＝1ne. 答案：(1)低于 (2)evB (3)U Hhe (4)见解析。

绝密★启用前人教版高中物理选修3-2 第六章传感器寒假复习题本试卷分第Ⅰ卷和第Ⅱ卷两部分，共100分，考试时间90分钟。

第Ⅰ卷一、单选题(共10小题,每小题4.0分,共40分)1.电炖锅是用电阻通电后发热来加工食品的，内有两个“聪明”开关，一个是利用“热敏”材料制成的“热控开关”，当食品加热达到设定温度时，“热控开关”断开使电阻的发热功率减小；另一个是“定时开关”，当加热到一定时间时，“定时开关”断开，使电阻停止发热，这种“聪明电路”是()A．B．C．D．2.下面哪一项不是现代传感器的应用()A．当你走近自动门时，门会自动打开B．电梯的两门靠拢接触到人体时，门会自动打开而不会夹伤人C．电饭煲能自动加热和保温而不会把饭烧焦D．将自己的银行卡插进自动取款机里可以取钱，而不必麻烦银行工作人员3.有一电学元件，温度升高时电阻却大幅度减小，则这种元件可能是()A．金属导体B．绝缘体C．半导体D．超导体4.某种角速度计，其结构如图所示．当整个装置绕轴OO′转动时，元件A相对于转轴发生位移并通过滑动变阻器输出电压，电压传感器(传感器内阻无限大)接收相应的电压信号．已知A的质量为m，弹簧的劲度系数为k、自然长度为l，电源的电动势为E、内阻不计．滑动变阻器总长也为l，电阻分布均匀，装置静止时滑片P在变阻器的最左端B端，当系统以角速度ω转动时，则()A．电路中电流随角速度的增大而增大B．电路中电流随角速度的增大而减小C．弹簧的伸长量为x＝D．输出电压U与ω的函数式为U＝5.如图所示，两块水平放置的金属板距离为d，用导线、电键K与一个n匝的线圈连接，线圈置于方向竖直向上的变化磁场B中．两板间放一台小压力传感器，压力传感器上表面静止放置一个质量为m、电荷量为＋q的小球．K断开时传感器上有示数，K闭合时传感器上恰好无示数．则线圈中的磁场B的变化情况和磁通量变化率分别是()A．正在增加，＝B．正在减弱，＝C．正在减弱，＝D．正在增加，＝6.在现代生活中，许多地方需要传感器，例如，电冰箱制冷系统的自动控制就要用到()A．压力传感器B．声传感器C．光传感器D．温度传感器7.热敏电阻能将热信号转换为电信号是因为()A．电阻阻值的大小随热量的变化而变化B．电阻阻值的大小随温度的变化而变化C．电阻体积的大小随热量的变化而变化D．电阻体积的大小随温度的变化而变化8.如图所示的火灾报警器是应用烟雾对光的散射来工作的．该报警器利用的传感器是()A．力传感器B．声传感器C．位移传感器D．光传感器9.如图所示，一段长方体形导电材料，左右两端面的边长都为a和b，内有带电量为q的某种自由运动电荷．导电材料置于方向垂直于其前表面向里的匀强磁场中，内部磁感应强度大小为B.当通以从左到右的稳恒电流I时，测得导电材料上、下表面之间的电压为U，且上表面的电势比下表面的低，由此可得该导电材料单位体积内自由运动电荷数及自由运动电荷的正负分别为()A．，负B．，正C．，负D．，正10.将一个电动传感器接到计算机上，就可以测量快速变化的力，用这种方法测得的某单摆摆动时悬线上拉力的大小随时间变化的曲线如图所示，某同学由此图线提供的信息作出了下列判断：①t＝0.2 s时摆球正经过最低点；②t＝1.1 s时摆球正经过最低点；③摆球摆动过程中机械能减小；④摆球摆动的周期是T＝1.4 s.以上判断中正确的是()A．①③B．②③C．③④D．②④二、多选题(共4小题,每小题5.0分,共20分)11.(多选)如图所示，用光敏电阻LDR和灯泡制成的一种简易水污染指示器，下列说法中正确的是()A．严重污染时，LDR是高电阻B．轻度污染时，LDR是高电阻C．无论污染程度如何，LDR的电阻不变，阻值大小由材料本身因素决定D．该仪器的使用会因为白天和晚上受到影响12.(多选)应用光敏电阻设计的光控自动照明电路实验中，下列说法正确的是()A．实验中利用了光敏电阻光照增强，电阻变大的特性B．实验中利用了光敏电阻光照增强，电阻变小的特性C．实验中二极管的作用是负向截止，正向导通D．实验中二极管的作用是正向截止，负向导通13.(多选)下列有关电熨斗的说法正确的是()A．电熨斗能自动控制温度主要利用了双金属片，两片金属的膨胀系数相同B．常温下，上下触点是接触的；温度过高时，双金属片发生弯曲使上下触点分离C．需要较高温度熨烫时，要调节调温旋钮，使升降螺丝下移并推动弹性铜片下移D．电熨斗中的双金属片是一种半导体材料14.(多选)如图所示是一种延时开关的工作原理图，当S1闭合时，电磁铁F将衔铁D吸下，C线路接通；当S1断开时，由于电磁感应作用，D将延迟一段时间才被释放，则()A．由于A线圈的电磁感应作用，才产生延时释放D的作用B．由于B线圈的电磁感应作用，才产生延时释放D的作用C．如果断开B线圈的电键S2，无延时作用D．如果断开B线圈的电键S2，延时将变长第Ⅱ卷三、计算题(共4小题,每小题10.0分,共40分)15.如图所示，图甲是我市某中学在研究性学习活动中，吴丽同学自制的电子秤原理示意图，目的是利用理想电压表的示数指示物体的质量．托盘与电阻可忽略的金属弹簧相连，托盘与弹簧的质量均不计．滑动变阻器的滑动端与弹簧上端连接，当托盘中没有放物体时，滑片恰好停在变阻器R 的最上端，此时电压表示数为零．设变阻器总电阻为R，总长度为L，电源电动势为E，内阻为r，限流电阻阻值为R0，弹簧劲度系数为k，不计一切摩擦和其他阻力．(1)推导出电压表示数U用所称物体质量m表示的关系式；(2)为使电压表示数与待测物体质量成正比，请利用原有器材进行改进，在图乙的基础上完成改进后的电路原理图，并求出电压表示数U用所称物体质量m表示的关系式．16.如图所示的装置可以测量汽车在水平路面上做匀加速直线运动的加速度，该装置在矩形箱子的前、后壁上各安装一个由力敏电阻组成的压力传感器，用两根相同的轻弹簧夹着一个质量为2.0 kg的滑块，滑块可无摩擦滑动，两弹簧的另一端分别压在传感器a、b上，其压力大小可直接从传感器的液晶显示屏上读出．现将该装置沿运动方向固定在汽车上，传感器b在前，传感器a在后，汽车静止时，传感器a、b的示数均为10 N．(取g＝10 m/s2)．(1)若传感器a的示数为14 N、b的示数为6 N，求此时汽车的加速度大小和方向．(2)求当汽车以怎样的加速度运动时，传感器a的示数恰为零．17.一水平放置的圆盘绕竖直固定轴转动，在圆盘上沿半径开有一条宽度为2 mm的均匀狭缝，将激光器与传感器上下对准，使两者间连线与转轴平行，分别置于圆盘的上下两侧，且可以同步地沿圆盘半径方向匀速移动，激光器连续向下发射激光束，在圆盘转动过程中，当狭缝经过激光器与传感器之间时，传感器接收到一个激光信号，并将其输入计算机，经处理后画出相应图线．如图甲所示为该装置示意图，如图乙为所接收的光信号随时间变化的图线，横坐标表示时间，纵坐标表示接收到的激光信号强度，图中Δt1＝1.0×10－3s，Δt2＝0.8×10－3s.(1)利用如图乙中的数据求1 s时圆盘转动的角速度；(2)说明激光器和传感器沿半径移动的方向；(3)求如图乙中第三个激光信号的宽度Δt3.18.如图所示为一种加速度仪的示意图．质量为m的振子两端连有劲度系数均为k的轻弹簧，电源的电动势为E，不计内阻，滑动变阻器的总阻值为R，有效长度为L，系统静止时滑动触头位于滑动变阻器正中，这时电压表指针恰好在刻度盘正中．求：(1)系统的加速度a(以向右为正)和电压表读数U的函数关系式．(2)将电压表刻度改为加速度刻度后，其刻度是均匀的还是不均匀的？为什么？(3)若电压表指针指在满刻度的3/4位置，此时系统的加速度大小和方向如何？答案1.【答案】C【解析】电路C中，当食品加热达到设定温度时，“热控开关”断开，电路的电阻变大，根据P＝，电阻的发热功率减小；当加热到一定时间时，“定时开关”断开，切断这个电路，使电阻停止发热，所以C是这种“聪明电路”．2.【答案】D3.【答案】C【解析】金属导体温度升高时电阻增大；绝缘体温度升高时电阻保持不变；对于超导体，在其临界温度以下，温度升高电阻仍为零，高于临界温度，温度升高电阻往往增大；某些半导体材料受到光照或者温度升高时，电阻会大幅度减小．4.【答案】D【解析】系统在水平面内以角速度ω转动时，无论角速度增大还是减小，BC的总电阻不变，根据闭合电路欧姆定律得知，电路中电流保持不变，故A、B错误；设系统在水平面内以角速度ω转动时，弹簧伸长的长度为x，则对元件A，根据牛顿第二定律得kx＝mω2(l＋x)，又输出电压U＝E＝E，联立两式得x＝，U＝，故C错误，D正确．5.【答案】D【解析】K闭合时传感器上恰好无示数，说明小球受竖直向上的电场力，且电场力大小等于重力，由楞次定律可判断磁场B正在增强，根据法拉第电磁感应定律E＝n＝U，又q·＝mg得＝＝，故D正确．6.【答案】D【解析】电冰箱制冷系统需要通过感受温度来实现自动控制，所以D项正确．7.【答案】B8.【答案】D【解析】由于此火灾报警器是应用烟雾对光的散射来工作的，所以该报警器利用的传感器是光传感器，选项D正确．9.【答案】C【解析】因导电材料上表面的电势比下表面的低，故上表面带负电荷，根据左手定则可判断自由运动电荷带负电，则B、D两项均错．设长方形材料长度为L，总电量为Q，则其单位体积内自由运动电荷数为，当通以稳恒电流I时，材料内的电荷所受电场力与磁场力相互平衡，则有＝BIL.故＝，A项错误，C项正确．10.【答案】A【解析】由图象看出，单摆悬线拉力的最大值在减小，最小值在增大，说明单摆做减幅振动，机械能减小，故③正确；当单摆悬线拉力最大时应在最低点，由图可以看出t＝0.2 s时在最低点，而t＝1.1 s时应在最高点，故①正确，②错误；由于单摆一个周期两次经过平衡位置，故由图象可读出单摆的周期T＝1.4 s－0.2 s＝1.2 s，则④不正确，故应选A.11.【答案】AD【解析】严重污染时，透过污水照到LDR上的光线较少，LDR电阻较大，A对，B错；LDR由半导体材料制成，受光照影响电阻会发生变化，C错；白天和晚上自然光强弱不同，或多或少会影响LDR的电阻，D对．12.【答案】BC【解析】由光敏电阻的特性可知，选项A错误，选项B正确．二极管的作用是负向截止，正向导通，选项C正确，选项D错误．13.【答案】BC【解析】常温下，上下触点是接触的；温度过高时，双金属片发生弯曲使上下触点分离；需要较高温度熨烫时，要调节调温旋钮，使升降螺丝下移并推动弹性铜片下移；双金属片由膨胀系数不同的金属材料制成，上面的膨胀系数大．14.【答案】BC【解析】当断开开关S1，使A线圈中电流减小并消失时，铁芯中的磁通量减小，从而在B线圈中产生感应电流，根据楞次定律，感应电流的磁场要阻碍原磁场的减小，这样，就使铁芯中磁场减弱得慢些，因此弹簧不能立即将衔铁拉起．所以选项B、C正确．15.【答案】(1)(2)【解析】(1)当在托盘中放质量为m的物体后，弹簧被压缩x，则有mg＝kx此时滑动变阻器滑片以上的阻值设为R1，则R1＝R由闭合电路欧姆定律得I＝电压表的示数为U＝IR1联立以上各式解得U＝(2)改进后的电路原理图如图，设电流为I′，I′＝电压表的示数为U′，U′＝I′R1联立解得U′＝.16.【答案】(1)4.0 m/s2向前(2)10 m/s2向后【解析】传感器上所显示的大小，即弹簧对传感器的压力，据牛顿第三定律知，此即弹簧上的弹力大小，亦即弹簧对滑块的弹力大小．(1)如图所示，依题意知左侧弹簧对滑块向右的推力F1＝14 N，右侧弹簧对滑块向左的推力F2＝6 N.设滑块所受合力产生加速度a1，根据牛顿第二定律有F1－F2＝ma1，得a1＝＝m/s2＝4.0 m/s2，a1与F1同方向，即向前．(2)a传感器的读数恰为零，即左侧弹簧的弹力F1′＝0，因两弹簧相同，左侧弹簧伸长多少，右侧弹簧就缩短多少，所以右侧弹簧的弹力变为F2′＝20 N．滑块所受合力产生加速度，由牛顿第二定律得F合＝F2′＝ma2，得a2＝＝10 m/s2，方向向后．17.【答案】(1)7.85 rad/s(2)由中心向边缘移动(3)6.7×10－4s【解析】(1)由图乙解得，转盘的转动周期T＝0.8 s，故其角速度ω＝＝rad/s＝7.85 rad/s. (2)由图乙可知，圆盘转动的角速度不变，说明圆盘在做匀速圆周运动；脉冲宽度逐渐变窄，表示光信号通过狭缝的时间逐渐减少，而狭缝的宽度为一定值，则说明圆盘上对应探测器所在的位置的线速度逐渐增加，因此激光器和探测器沿半径由中心向边缘移动．(3)设狭缝宽度为d，探测器接收到第i个脉冲时距转轴的距离为ri，第i个脉冲的宽度为Δti，激光器和探测器沿半径的运动速度为u.Δti＝得ri＝，又因为r3－r2＝r2－r1＝uT，所以－＝－，解得：Δt3＝≈6.7×10－4s.18.【答案】(1)a＝(E－2U)(2)均匀，因为加速度a与电压表示数U是一次函数(线性)关系(3)方向向左【解析】(1)当振子向左偏离中间位置x距离时，由牛顿第二定律得2kx＝ma①电压表的示数为U＝E②由以上两式解得a＝(E－2U)．③(2)均匀，因为加速度a与电压表示数U是一次函数(线性)关系．(3)当滑动触头滑到最右端时，电压表最大示数U m＝E，电压表指针指在满刻度的位置时，U＝E 代入③式解得a＝－，负号表示方向向左．。

第六章第3节一、选择题1．关于发光二极管，下列说法正确的是()A．发光二极管能发光，不具有单向导电性B．发光二极管能直接把光能转化为电能C．发光二极管只要在两端加有正向电压，就可以发光D．发光二极管只有加正向电压时，才有可能发光答案 D解析发光二极管和普通二极管一样，都具有单向导电性，都是半导体材料制成的，只有当两端加正向电压时，才能处于导通状态，才可能发光，但不一定发光，要求达到一定的电压值，它能直接把电能转化为光能。

2．(多选)如图所示电路中，电源电动势为E，内阻为r，R T为负温度系数热敏电阻，R为光敏电阻，闭合开关后，小灯泡L正常发光，由于环境条件改变(光照或温度)，发现小灯泡亮度变暗，则引起小灯泡变暗的原因可能是()A．温度不变，光照增强B．温度升高，光照不变C．温度降低，光照增强D．温度升高，光照减弱答案AC解析由题图可知，当光敏电阻阻值减小或热敏电阻阻值增大时，小灯泡L都会变暗，结合光敏电阻特性可知，A项正确，B项错误；若光敏电阻阻值减小的同时，热敏电阻的阻值增大，小灯泡L也会变暗，C项正确；若热敏电阻减小，光敏电阻增大，则小灯泡变亮，D项错误。

3．(多选)如图所示为一个逻辑电平检测电路，A与被测点相接，则()A．A为低电平，LED发光B．A为高电平，LED发光C．A为低电平，LED不发光D．A为高电平，LED不发光答案BC解析A为低电平时，Y为高电平，LED的电压小，不发光；A为高电平时，Y为低电平，LED的电压大，发光，故B、C正确。

4．(多选)在制作光控电路实验中，某同学按如图所示电路将元件安装完毕后，发现将装置置入黑暗环境中接通电源时，灯泡不发光，原因可能是()A．二极管两极接反B．R1与R G位置颠倒C．R1阻值太小D．灯泡被断路答案ABD解析由题可知若二极管接反，光线暗时，二极管上为负向电压，无法导通，灯泡不亮，A项正确；若R1与R G位置颠倒，则光线较暗时，Y端为高电平，晶体管不导通，灯泡不发光，B项正确；若R1阻值太小，Y端一直为低电平，灯泡一直发光，C项错误；灯泡断路时无法发光，D正确。

2021-2022年高中物理第06章传感器试题（含解析）新人教版选修3-2一、干簧管和传感器1．如图所示（1）干簧管和电路图介绍：（2）现象：有磁铁时电路________，无磁铁时电路________。

2．传感器（1）定义：传感器是这样一种元件，它能够感受诸如力、温度、光声、化学成份等________量，并能把它们按照一定的规律转换为电压、电流等________量，或转换为电路的________。

（2）作用：把非电学量转换为电学量或转换为电路的通断。

（3）目的：方便地进行测量、________、________和________。

（4）工作原理：（5）常见的传感器有：________、________、力传感器、气敏传感器、超声波传感器、磁敏传感器等。

二、常见传感器元件1．光敏电阻（1）材料：一般为半导体。

如：硫化镉。

光敏电阻的特性：光照越________，电阻越________；光照越弱，电阻越________；（2）导电原理：无光照时，载流子（自由电子和空穴）少，导电性能________随着光照的的增强，载流子增多，导电性变________。

（3）作用：把________这个光学量转换为________这个电学量；（4）应用：照相机、验钞机、光控开关、光电计数器、报警器。

2．金属热电阻和热敏电阻（1）一般为半导体热敏电阻——随温度的升高电阻变________。

（2）异同点金属热电阻化学稳定性好、测量范围________，但是灵敏度差；热敏电阻化学稳定性差、测量范围________，但是灵敏度高。

（3）作用：把________这个热学量转换成为________这个电学量。

（4）应用：冰箱启动器、电饭锅、电阻温度计、报警器等。

3．霍尔元件（1）构造：很小的矩形半导体薄片上制作四个电极E、F、M、N。

（2）霍尔电压：如图，EF间通入恒定电流I同时外加与薄片垂直的磁场B，则M、N间出现霍尔电压U H，它们之间的关系为：________，D为薄片厚度，k为霍尔系数（与薄片的材料有关）。

2021年高二人教版物理选修3-2练习册：6.1 传感器及其工作原理含答案知识点一传感器1．用遥控器调换电视机频道的过程，实际上就是传感器把光信号转化为电信号的过程．下列属于这类传感器的是( )A．红外报警装置B．走廊照明灯的声控开关C．自动洗衣机中的压力传感装置D．电饭煲中控制加热和保温的温控器2．有一些星级宾馆的洗手间装有自动干手机，洗手后将湿手靠近，机内的传感器就开通电热器加热，有热空气从机内喷出，将湿手烘干，手靠近自动干手机能使传感器工作，是因为改变了()A．湿度B．温度C．磁场D．电容知识点二光敏电阻3．如图L6-1-1所示，电源两端的电压恒定，L为小灯泡，R为光敏电阻，LED为发光二极管(电流越大，发出的光越强)，且R与LED间距不变，闭合开关S后，下列说法中正确的是()图L6-1-1A．当滑片P向左移动时，L消耗的功率增大B．当滑片P向左移动时，L消耗的功率减小C．当滑片P向右移动时，L消耗的功率可能不变D．无论怎样移动滑片P，L消耗的功率都不变知识点三热敏电阻和金属热电阻4．图L6-1-2是观察元件的电阻值随温度变化情况的示意图．现在把杯中的水由冷水变为热水，关于欧姆表的读数变化情况正确的是()图L6-1-2A．如果R为金属热电阻，则读数变大，且变化非常明显B．如果R为金属热电阻，则读数变小，且变化不明显C．如果R为热敏电阻(用半导体材料制作)，则读数变化非常明显D．如果R为热敏电阻(用半导体材料制作)，则读数变化不明显知识点四霍尔元件5．如图L6-1-3所示，截面为矩形的金属导体放在磁场中，当导体中通有电流时，导体的上下表面的电势关系为()图L6-1-3A．φM>φN B．φM＝φNC．φM<φN D．无法判断6．为监测某化工厂的污水排放量，技术人员在该厂的排污管末端安装了如图L6-1-4所示的流量计．该装置由绝缘材料制成，长、宽、高分别为a、b、c，左右两端开口．在垂直于上下底面方向加磁感应强度大小为B的匀强磁场，在前后两个内侧面分别固定有金属板作为电极．污水充满管口从左向右流经该装置时，电压表将显示两个电极间的电压U.若用Q表示污水流量(单位时间内排出的污水体积)，下列说法中正确的是()图L6-1-4A．若污水中正离子较多，则前表面比后表面电势高B．若污水中负离子较多，则前表面比后表面电势高C．污水中离子浓度越高电压表的示数将越大D．污水流量Q与U成正比，与a、b无关7．xx年度诺贝尔物理学奖授予了法国和德国的两位科学家，以表彰他们发现“巨磁电阻效应”，基于“巨磁电阻效应”的开发用于读取硬盘数据的技术，被认为是纳米技术的第一次真正应用．在下列有关其他电阻应用的说法中，错误的是()A．热敏电阻可应用于温度测控装置中B．光敏电阻是一种光电传感器C．电阻丝可应用于电热设备中D．金属热电阻的阻值随温度升高而减小8．图L6-1-5是一个测定液面高度的传感器示意图，在导线芯的外面涂上一层绝缘物质，放在导电液体中，导线芯和导电液体构成电容器的两极，把这两极接入外电路，当外电路中的电流变化说明电容值增大时，导电液体的深度h的变化情况为()图L6-1-5A．h增大B．h减小C．h不变D．无法确定9．图L6-1-6为测定压力的电容式传感器示意图，将平行板电容器、灵敏电流表(零刻度在中间)和电源串联成闭合回路，当压力F作用于可动膜片电极上时，膜片发生形变，引起电容的变化，导致灵敏电流表指针偏转，在对膜片开始施加压力使膜片电极从图中的虚线位置推到图中实线位置并保持固定的过程中，灵敏电流表指针偏转情况为(电流从电流表正接线柱流入时指针向右偏)()图L6-1-6A．向右偏到某一刻度后回到零刻度B．向左偏到某一刻度后回到零刻度C．向右偏到某一刻度后不动D．向左偏到某一刻度后不动10．(多选)图L6-1-7是霍尔元件的示意图，一块通电的铜板放在磁场中，板面垂直于磁场，板内通有图示方向的电流，a、b是铜板上、下表面的两点，则()图L6-1-7A．电势φa＞φbB．电势φb＞φaC．电流增大时，|φa－φb|增大D．其他条件不变，将铜板改为NaCl水溶液时，电势结果仍然一样11．(多选)图L6-1-8为电阻R随温度T变化的图线．下列说法中正确的是()图L6-1-8A．图线1是热敏电阻的图线，它是用金属材料制成的B．图线2的热敏电阻的图线，它是用半导体材料制成的C．图线1对应的材料化学稳定性好、测温范围大、灵敏度高D．图线2对应的材料化学稳定性差、测温范围小、灵敏度高12．(多选)在温控电路中，通过热敏电阻阻值随温度的变化可实现对电路相关物理量的控制．如图L6-1-9所示，R1为定值电阻，R2为半导体热敏电阻(温度越高电阻越小)，C为电容器．当环境温度降低时()图L6-1-9A．电容器C的带电荷量增大B．电压表的读数增大C．电容器C两板间的电场强度减小D．R1消耗的功率增大13．如图L6-1-10所示，有电流I流过长方体金属块，金属块宽为d，高为b，有一磁感应强度为B的匀强磁场垂直穿过金属块的前、后两个侧面，金属块单位体积内的自由电子数为n，金属块上、下表面哪个表面电势高？电势差是多少？图L6-1-101传感器及其工作原理1．A2．D[解析] 根据自动干手机工作的特征，手靠近干手机时电热器工作，手撤离后电热器停止工作，人是一种导体，可以与其他导体构成电容器．手靠近时相当于连接一个电容器，可以确定干手机内设有电容式传感器，由于手的靠近改变了电容大小，故D正确；用湿度和温度来驱动电热器工作，理论上可行，但是假如干手机是由于温度、湿度的变化工作，它就成了室内烘干机．3．A[解析] 当滑片P向左移动时，滑动变阻器接入电路中的电阻减小，则流过二极管的电流增大，从而发光增强，使光敏电阻R的阻值减小，通过灯泡L的电流增大，则L 消耗的功率增大，A正确，B、D错误；当滑片P向右移动时，可分析出L消耗的功率变小，C 错误．4．C [解析] 若R 为金属热电阻，温度升高后，电阻变大，读数变化不明显，A 、B 错误．若R 为热敏电阻，读数将明显变化，C 正确，D 错误．5．A [解析] 霍尔效应形成的原因是因为带电粒子在磁场中受到洛伦兹力作用，做定向移动形成的，根据左手定则，金属导体中自由电子受到向下的洛伦兹力作用，向导体的下表面N 运动，则导体的上表面M 带正电，所以φM >φN .6．D [解析] 由左手定则可以判断出正离子较多时，正离子受到的洛伦兹力使其向后表面偏转聚集而导致后表面电势升高，同理负离子较多时，负离子向前表面偏转聚集而导致前表面电势低，故A 、B 错误．设前、后表面间的最高电压为U ，则qU b＝qvB ，所以U ＝vBb ，由此可知U 与离子浓度无关，故C 错误，因Q ＝vbc ，而U ＝vBb ，所以Q ＝Uc B，D 正确． 7．D [解析] 由热敏电阻、光敏电阻、金属热电阻的特性和用途知A 、B 、C 正确，D 错误．8．A [解析] 由题意知，导线芯和导电液体构成电容器的两极，类似于平行板电容器的两极，当液面高度发生变化时相当于两极正对面积发生变化，会引起电容的变化，与平行板电容器类比可得，导电液体深度h 增大时，导线芯和导电液体正对面积增大，电容器的电容值变大．9．A [解析] 压力F 作用时，极板间距d 变小，由C ＝εr S 4πkd知，电容器的电容C 变大，又根据Q ＝CU 知，极板带电荷量变大，所以电容器应充电，灵敏电流计中产生由正接线柱流入的电流，所以指针将右偏．压力F 不变时，极板保持固定后，充电结束，指针回到零刻度．故选A .10．AC [解析] 铜板中的自由电荷是电子，电子定向移动的方向与电流的方向相反，由左手定则可判断出电子因受洛伦兹力作用向b 侧偏转，所以φa ＞φb ，A 对，B 错；因|φa －φb |＝k IB d，所以电流增大时，|φa －φb |增大，C 对；若将铜板改为NaCl 溶液，溶液中的正、负离子均向b 侧偏转，|φa －φb |＝0，即不产生霍尔效应，故D 错．11．BD [解析] 金属热电阻的阻值随温度升高而增大，半导体材料的热敏电阻的阻值随温度升高而减小，所以A 错，B 对；图线1对应的材料化学稳定性好但灵敏度低，图线2对应的材料化学稳定性差但灵敏度高，所以C 错，D 对．12．AB [解析] 当环境温度降低时，R 2阻值变大，电路的总电阻变大，由I ＝E R 总知I 变小，又U ＝E －Ir ，电压表的读数U 变大，B 正确；又由U 1＝IR 1及P 1＝I 2R 1可知U 1变小，R 1消耗的功率P 1变小，D 错误；电容器两板间的电压U 2＝U －U 1，U 2变大，由场强E′＝U 2d，Q ＝CU 2可知Q 、E′都增大，故A 正确，C 错误．13．下表面电势高 IB ned[解析] 因为自由电荷为电子，运动方向与电流方向相反，故由左手定则可判定电子向上偏，则上表面聚集负电荷，下表面带等量的正电荷，故下表面电势高，设其稳定电压为U ，当运动电荷所受静电力与洛伦兹力平衡时，有e U b＝evB ，因为导体中的电流I ＝neSv ＝nev·bd，故U＝IBned.30367 769F 皟34024 84E8 蓨/36172 8D4C 赌s24032 5DE0 巠38404 9604 阄33855 843F 萿329390 72CE 狎29474 7322 猢/F34748 87BC 螼20544 5040 偀。

课时训练12传感器及其工作原理题组一传感器的工作原理1.下列仪器或装置不是利用传感器的是()A.汽车防盗报警器B.宾馆房间内的火灾报警器C.工兵用的地雷探测仪D.用钥匙打开房门解析:A、B、C三种仪器都是将非电学量转换成电学量的装置,都是利用了传感器。

用钥匙打开房门是利用了机械原理,不是利用的传感器。

答案:D2.(多选题)许多楼道照明灯具有这样的功能:天黑时,出现声音它就开启;而在白天,即使有声音它也不会开启。

它的控制电路中可能接入的传感器是()A.温度传感器B.光传感器C.声音传感器D.热传感器解析:能感知声音和光照情况,说明电路中接入了光传感器和声音传感器,故B、C正确。

答案:BC3.有一些星级宾馆的洗手间装有自动干手机,洗手后将湿手靠近,机内的传感器就开通电热器加热,有热空气从机内喷出,将湿手烘干。

手靠近干手机能使传感器工作,是因为()A.改变湿度B.改变温度C.改变磁场D.改变电容解析:根据自动干手机工作的特征,手靠近干手机,电热器工作,手撤离后,电热器停止工作。

人体是导体,可以与其他导体构成电容器。

手靠近时相当于连接一个电容器,可以确定干手机内设有电容式传感器,由于手的靠近改变了电容大小,故D正确。

答案:D4.数码相机的普及逐渐淘汰了传统胶片相机。

数码相机的主要部件是电荷耦合器(CCD),能将光学量转化为电学量。

该部件可看作一种()A.力传感器B.温度传感器C.光传感器D.霍尔元件解析:因为CCD能把光学量转化为电学量,因而是一种光传感器。

答案:C5.下列有关各类电阻应用的说法中,错误的是()A.热敏电阻可应用于温度测控装置中B.光敏电阻是一种光电传感器C.电阻丝可应用于电热设备中D.电阻在电路中主要起到通过直流、阻碍交流的作用解析:热敏电阻对温度很敏感,光敏电阻对光照很敏感,电阻丝可用于电加热,这很常见,所以A、B、C三个说法均正确。

交流电、直流电均可通过电阻,电阻对它们均可产生阻碍作用,所以D错误。

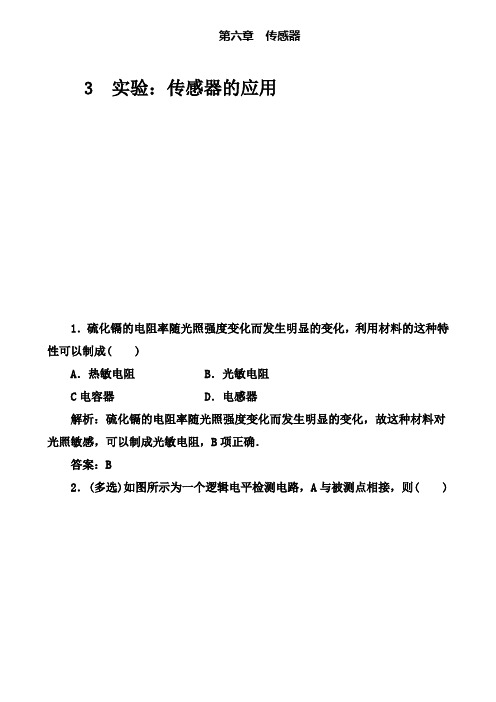

第六章传感器3 实验：传感器的应用1．硫化镉的电阻率随光照强度变化而发生明显的变化，利用材料的这种特性可以制成( )A．热敏电阻B．光敏电阻C电容器D．电感器解析：硫化镉的电阻率随光照强度变化而发生明显的变化，故这种材料对光照敏感，可以制成光敏电阻，B项正确．答案：B2．(多选)如图所示为一个逻辑电平检测电路，A与被测点相接，则( )A．A为低电平，LED发光B．A为高电平，LED发光C．A为低电平，LED不发光D．A为高电平，LED不发光解析：当A端为高电平，Y端输出低电平，则加在LED两端的是正向电压，则LED发光；当A端为低电平，Y端输出高电平，则LED不发光，故选BC.答案：BC3．(多选)如图所示的光控电路用发光二极管LED模拟路灯，R G为光敏电阻．A 为斯密特触发器输入端，在天黑时路灯(发光二极管)会点亮．下列说法正确的是( )A．天黑时，Y处于高电平B．天黑时，Y处于低电平C．当R1调大时，天更暗时，灯(发光二极管)点亮D．当R1调大时，天较亮时，灯(发光二极管)就能点亮解析：天黑时，R G阻值增大到一定值，斯密特触发器输入端A的电压上升到某个值，输出端Y突然由高电平跳到低电平，R1调大时，A端电压降低，只有天更暗时，R G电阻更大时，路灯才点亮，故选BC.答案：BC4．(多选)如图所示是某居住小区门口利用光敏电阻设计的行人监控装置，R1为光敏电阻，R2为定值电阻，A、B接监控装置．则( )A．当有人通过而遮蔽光线时，A、B之间电压升高B．当有人通过而遮蔽光线时，A、B之间电压降低C．当仅增大R2的阻值时，可增大A、B之间的电压D．当仅减小R2的阻值时，可增大A、B之间的电压解析：R1是光敏电阻，有光照射时，电阻变小，当有人通过而遮蔽光线时，R1的阻值变大，回路中的电流I减小，A、B间的电压U＝IR2减小，故A项错误，B项正确；由闭合电路欧姆定律得：U＝E－I(R1＋r)，当仅增大R2的阻值时，电路中的电流减小，A、B间的电压U增大，故C项正确；当仅减小R2的阻值时，电路中的电流增大，A、B间的电压U减小，故D项错误．答案：BC5．(多选)如图所示是温度报警器电路示意图，下列关于对此电路的分析正确的是( )A．当R T的温度升高时，R T减小，A端电势降低，Y端电势升高，蜂鸣器会发出报警声B．当R T的温度升高时，R T减小，A端电势升高，Y端电势降低，蜂鸣器会发出报警声C．当增大R1时，A端电势升高，Y端电势降低，蜂鸣器会发出报警声D．当增大R1时，A端电势降低，Y端电势升高，蜂鸣器会发出报警声解析：当R T温度升高时，电阻减小，A点电势升高到某一数值，Y端电势突然降低，蜂鸣器导通发出警报，A错误，B正确．当增大R1时，A端电势升高到某一数值，Y端电势突然降低，电流通过蜂鸣器，发出报警声，C正确，D错误．故选BC.答案：BC6．如图是热水器的恒温集成电路，R0是热敏电阻，温度较低时其阻值很大，温度较高时阻值很小．如果热水器中没有水或水温较高时，继电器会放开簧片，发热器断路，反之会吸住簧片接通发热器．如果热水器中没有水时，电路中BC 部分就处于________(选填“断路”或“短路”)状态，则在电路图的虚线框内的门电路应是________门，当温度较低时，门电路的输入端A是________(选填“高”或“低”)电势．解析：热水器中没有水，BC部分相当于断路．热水器中没有水或水温较高时，继电器都能使发热器断路，故可判断虚线框内应是“与”门，当温度较低时，R0阻值较大，故门电路输入端A是高电势．答案：断路与高高考理综物理模拟试卷注意事项：1. 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。

高二物理选修3-2传感器的应用达标检测试题(含答案和解释)本资料为woRD文档，请点击下载地址下载全文下载地址www.5ykj.com 2 传感器的应用知识点一热传感器的应用.如图6-2-16所示，Rt为半导体热敏电阻，其他电阻都是普通的电阻，当灯泡L的亮度变暗时，说明．图6-2-16A．环境温度变高B．环境温度变低c．环境温度不变D．都有可能解析灯泡L的亮度变暗，说明Rt的阻值增大，即周围环境的温度变低．答案 B2.图6-2-17是一火警报警器的部分电路示意图．其中R2为用半导体热敏材料制成的传感器，电流表为值班室的显示器，a、b之间接报警器．当传感器R2所在处出现火情时，显示器的电流I，报警器两端的电压U的变化情况是．图6-2-17A．I变大，U变大B．I变大，U变小c．I变小，U变大D．I变小，U变小解析R2处出现火情，温度升高，R2减小端电压减小，U减小，导致R2两端电压减小，通过R3的电流减小，I减小．答案 D3．下列有关电熨斗的说法正确的是．A．电熨斗能自动控制温度主要利用了双金属片，两片金属的膨胀系数相同B．常温下，上下触点是接触的；温度过高时，双金属片发生弯曲使上下触点分离c．需要较高温度熨烫时，要调节调温旋钮，使升降螺丝下移并推动弹性铜片下移D．电熨斗中的双金属片是一种半导体材料解析常温下，上下触点是接触的；温度过高时，双金属片发生弯曲使上下触点分离；需要较高温度熨烫时，要调节调温旋钮，使升降螺丝下移并推动弹性铜片下移；双金属片由膨胀系数不同的金属材料制成，上面的膨胀系数大．答案Bc知识点二力传感器、光传感器的应用4.惯性制导系统已广泛应用于弹道式导弹工程中，这个系统的重要元件之一是加速度计．加速度计构造和原理的示意图如图6-2-18所示：沿导弹长度方向安装的固定光滑杆上套一质量为m的滑块，滑块两侧分别与劲度系数均为k的弹簧相连；两弹簧的另一端与固定壁相连．滑块原来静止，弹簧处于自然长度，滑块上有指针，可通过标尺测出滑块的位移，然后通过控制系统进行制导．设某段时间内导弹沿水平方向运动，指针向左偏离o点的距离为x，则这段时间内导弹的加速度．图6-2-18A．方向向左，大小为kxmB．方向向右，大小为kxmc．方向向左，大小为2kxmD．方向向右，大小为2kxm解析滑块随导弹一起做加速运动，向左偏离o点的距离为x，使左侧弹簧被压缩，右侧弹簧被拉长，则滑块所受合力为2kx，方向向右，故加速度方向向右．由牛顿第二定律得2kx＝ma，滑块加速度大小为a＝2kxm，故选D.答案 D5.如图6-2-19所示，两块水平放置的金属板距离为d，用导线、电键k与一个n匝的线圈连接，线圈置于方向竖直向上的变化磁场B中．两板间放一台小压力传感器，压力传感器上表面静止放置一个质量为m、电荷量为＋q的小球．k 断开时传感器上有示数，k闭合时传感器上恰好无示数．则线圈中的磁场B的变化情况和磁通量变化率分别是．图6-2-19A．正在增加，ΔΦΔt＝mgdqB．正在减弱，ΔΦΔt＝mgdnqc．正在减弱，ΔΦΔt＝mgdqD．正在增加，ΔΦΔt＝mgdnq解析k闭合时传感器上恰好无示数，说明小球受竖直向上的电场力，且电场力大小等于重力，由楞次定律可判断磁场B正在增强，根据法拉第电磁感应定律E＝nΔΦΔt＝U，又q&#8226;Ud＝mg得ΔΦΔt＝mgdnq，故D正确．答案 D6．利用传感器和计算机可以研究快速变化的力的大小．实验时，把图6-2-20甲中的小球举高到绳子的悬点o 处，然后让小球自由下落．用这种方法获得的弹性绳的拉力随时间的变化图线如图6-2-20乙所示．根据图线所提供的信息，以下判断正确的是．图6-2-20A．t2时刻小球所处位置是运动中最高点B．t1～t2期间小球速度先增大后减小c．t3时刻小球动能最小D．t2与t5时刻小球速度大小不同解析小球下落的轨迹展开图如图所示，B处为绳子原长处，c处为小球重力与绳上拉力相等处，D处为小球下落的最低点，在Ft图中，0～t1小球在oB间下落，t1～t2小球在BD间下落，t2～t3小球由D回到B 处，t3～t4小球在Bo间上升，而后下落至B点．由Ft图知，小球在t2时刻下落到最大距离，然后最大距离在逐渐减小，由以上分析知，小球的最大速度出现在c点，对应于t1～t2之间，A错，B对，小球动能最小出现在t2时刻或t3～t4间某时刻，c错误．t2和t5分别对应小球先后两次下落过程中经过最低点的时刻，速度大小为零，D错误．正确选项为B.答案 B7．在防治“非典”期间，在机场、车站等交通出入口，使用了红外线热像仪，红外线热像仪通过红外线遥感，可检测出经过它时的发热病人，从而可以有效控制疫情的传播．关于红外线热像仪，下列说法正确的是．A．选择红外线进行检测，主要是因为红外线光子能量小，可以节约能量B．红外线热像仪通过发射红外线照射人体来检测c．红外线热像仪同时还具有杀菌作用D．一切物体都能发射红外线，而且物体在不同温度下发射的红外线的频率和强度不同解析红外线热像仪是根据物体发射的红外线的频率和强度不同而工作的，故D正确．答案 D8．为锻炼身体，小明利用所学物理知识设计了一个电子拉力计，如图6－2－21所示是原理图．轻质弹簧右端和金属滑片P固定在一起，弹簧劲度系数为100N/cm.定值电阻R0＝5Ω，ab是一根长为5cm的均匀电阻丝，阻值R1＝25Ω，电源输出电压恒为U＝3V，理想电流表的量程为0～0.6A．当拉环不受力时，滑片P处于a端．下列关于这个电路的说法正确的是．图6－2－21A．小明在电路中连入R0的目的是保护电路B．当拉环不受力时，闭合开关后电流表的读数为0.1A c．拉力为400N时，电流表指针指在0.3A处D．当拉力为400N时，电流表指针指在0.5A处解析若电路无电阻R0，且金属滑片P在b端时，回路短路损坏电源，R0的存在使电路不出现短路，因此A正确．当拉环不受力时，滑片P在a端，由欧姆定律得，I＝UR0＋R1＝0.1A，故B正确．拉力为400N时，由F＝kΔx，则Δx＝4cm，对应的电阻为RaP＝20Ω，R1接入电路的电阻RPb＝5Ω，由闭合电路欧姆定律得，I＝UR0＋RPb＝0.3A，故D错，c正确．答案ABc9.如图6-2-22所示是家用电冰箱的压缩启动装置的电路．其中的运行绕组是电冰箱在工作时的电动机定子，由于家用交流电是单相的，启动时必须依靠启动绕组的帮助才能产生旋转磁场．在启动绕组的支路中串联有一个PTc元件，这是一种以钛酸钡为主要材料的热敏电阻器．电流流过PTc 元件，元件发热，它的电阻率随温度升高而发生显著变化，当电动机转动起来正常以后，PTc元件温度较高，电阻很大，启动绕组电流很小．则以下判断正确的是．图6-2-22①电冰箱的电动机启动时比正常工作时耗电少②电冰箱的电动机正常工作时比启动时耗电少③电冰箱启动后，启动绕组功率不变，运行绕组功率是变化的④电冰箱启动后，启动绕组功率是变化的，运行绕组功率不变A．①③B．②④c．①④D．②③解析启动时，由于PTc元件温度低电阻小，故耗电多，②正确；启动后，随PTc元件温度升高，PTc元件电阻增大，通过启动绕组的电流减小，故启动绕组功率是变化的，而运行绕组电压不变，故功率不变，则④正确．答案 B0．XX年诺贝尔物理学奖授予了法国和德国的两位科学家，以表彰他们发现“巨磁电阻效应”．基于巨磁电阻效应开发的用于读取硬盘数据的技术，被认为是纳米技术的第一次真正应用．下列有关其他电阻应用的说法中，错误的是．A．热敏电阻可应用于温度测控装置中B．光敏电阻是一种光电传感器c．电阻丝可应用于电热设备中D．电阻在电路中主要起到通过直流、阻碍交流的作用解析热敏电阻的原理是通过已知某电阻的电阻值与温度值的函数关系，测得该热敏电阻的值即可获取温度值，从而应用于温度测控装置中，A说法正确；光敏电阻是将光信号与电信号进行转换的传感器，B说法正确；电阻丝通过电流会产生热效应，可应用于电热设备中，c说法正确；电阻对直流和交流均起到阻碍的作用，D说法错误，故正确答案为D.答案 D1．如图6-2-23甲所示为在温度为10℃左右的环境中工作的某自动恒温箱原理简图，箱内的电阻R1＝20kΩ，R2＝10kΩ，R3＝40kΩ，Rt为热敏电阻，它的电阻随温度变化的图线如图6-2-23乙所示．当a、b端电压Uab＜0时，电压鉴别器会令开关S接通，恒温箱内的电热丝发热，使箱内温度升高；当Uab＞0时，电压鉴别器会令开关S断开，停止加热，恒温箱内的温度恒定在________℃.图6-2-23解析本题考查了自动恒温箱的原理，抓住Uab＝0的临界状态进行研究．设电路路端电压为U，当Uab＝0时，有UR1＋R2R1＝UR3＋Rt&#8226;R3，解得Rt＝20kΩ.由题图可知，当Rt＝20kΩ时，t＝32℃.答案32℃www.5ykj.com。
