反激式开关电源变压器设计反激式变压器是反激式开关电源的核心,它决定了反激式变换器一系列的重要参数,如占空比D ，最大峰值电流，设计反激式变压器,就是要让反激式开关电源工作在一个合理的工作点上。

这样可以让其发热量尽量小，对器件的磨损也尽量小。

同样的芯片，同样的磁芯，若是变压器设计不合理，则整个开关电源性能会有很大的下降，如损耗会加大,最大输出功率会下降.设计变压器，就是要先选定一个工作点，在这个点就是最低的交流输入电压，对应于最大的输出功率。

第一步，选定原边感应电压V OR 。

这个值是有自己来设定的，这个值就决定了电源的占空比.可能朋友们不理解什么是原边感应电压。

我们分析一个工作原理图。

当开关管开通的时候,原边相当于一个电感，电感两端加上电压,其电流值不会突变，而线性上升:I 升=Vs*Ton/L 。

这三项分别是原边输入电压，开关开通时间和原边电感量。

在开关管关断的时候,原边电感放电，电感电流会下降，此时有下降了的电流:I 降=V OR *T OFF /L 。

这三项分别是原边感应电压（即放电电压）、开关管管段时间和电感量。

经过一个周期后，原边电感电流会回到原来的值，不可能会变，所以有：Vs ＊T ON /L=V OR ＊T OFF /L 。

即上升了的等于下降了的。

上式中用D 来代替T ON ，用(1-D ）来代替T OFF .移项可得:D=V OR /（V OR +Vs)。

这就是最大占空比了.比如说我设计的这个变压器，我选定电感电压V OR =20V ，则Vs 为24V ，D=20/（20+24）=0。

455。

第二步，确定原边电流波形的参数原边电流波形有三个参数，平均电流，有效值电流,峰值电流，首先要知道原边电流的波形,原边电流的波形如下。

这是一个梯形波横向表示时间，总想表示电流大小，这个波形有三个值，一个是平均值I 平均,二是有效值I ，三是峰值Ip 。

首先要确定平均值I 平均：I 平均=Po/(η＊Vs ）。

反激式开关电源变压器的设计方法反激式开关电源变压器是一种常用于电子设备中的高效率、高频率开关电源变压器。

其设计方法包括了选择合适的变压器参数、计算变压器工作状态、考虑磁芯损耗和温升等方面。

下面将详细介绍反激式开关电源变压器的设计步骤。

首先，确定设计目标和性能要求。

根据所需的输入和输出电压和电流，确定变压器的额定功率和输出功率。

同时，考虑变压器的体积限制以及可用的材料，进行适当的权衡。

第二步是选择磁芯材料。

磁芯的选择对于反激式开关电源变压器来说非常重要，因为磁芯的性能直接影响着变压器的效率和工作频率。

常见的磁芯材料包括铁氧体和软磁合金等，可以根据具体的应用需求和成本进行选择。

第三步是计算变压器的主要参数。

包括主磁链感应系数、匝数比、实际绕组电压和电流等。

根据设计目标和性能要求，以及选择的磁芯材料，可以通过一系列公式和计算来决定这些参数。

第四步是进行磁芯损耗和温升的估算。

反激式开关电源变压器在工作过程中会产生磁芯损耗和温升。

这些损耗会导致变压器的效率下降，甚至导致变压器无法正常工作。

因此，需要根据具体的磁芯材料和使用条件，进行损耗和温升的估算。

第五步是进行变压器的绕组设计。

根据变压器的参数和工作状态，设计变压器的绕组结构和匝数。

通过合理设计绕组，可以提高变压器的效率和性能。

第六步是进行变压器的线径选择和导线布局。

根据所需的电流和损耗，选择合适的线径，并进行合理的导线布局，以提高变压器的效率和散热性能。

最后一步是进行变压器的实际制造和测试。

根据设计图纸和规格要求进行变压器的实际制造，并通过测试来验证设计的正确性和性能。

总之，反激式开关电源变压器的设计是一个复杂的过程，需要考虑多个因素的综合影响。

通过合理选择磁芯材料、计算变压器参数、评估磁芯损耗和温升等步骤，可以设计出性能良好、效率高的变压器。

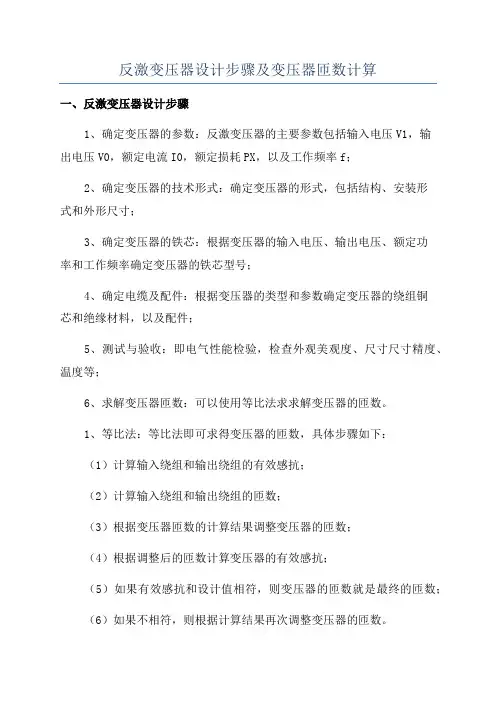

反激变压器设计步骤及变压器匝数计算
一、反激变压器设计步骤
1、确定变压器的参数：反激变压器的主要参数包括输入电压V1，输
出电压V0，额定电流I0，额定损耗PX，以及工作频率f；
2、确定变压器的技术形式：确定变压器的形式，包括结构、安装形
式和外形尺寸；
3、确定变压器的铁芯：根据变压器的输入电压、输出电压、额定功
率和工作频率确定变压器的铁芯型号；
4、确定电缆及配件：根据变压器的类型和参数确定变压器的绕组铜
芯和绝缘材料，以及配件；
5、测试与验收：即电气性能检验，检查外观美观度、尺寸尺寸精度、温度等；
6、求解变压器匝数：可以使用等比法求求解变压器的匝数。

1、等比法：等比法即可求得变压器的匝数，具体步骤如下：
（1）计算输入绕组和输出绕组的有效感抗；
（2）计算输入绕组和输出绕组的匝数；
（3）根据变压器匝数的计算结果调整变压器的匝数；
（4）根据调整后的匝数计算变压器的有效感抗；
（5）如果有效感抗和设计值相符，则变压器的匝数就是最终的匝数；
（6）如果不相符，则根据计算结果再次调整变压器的匝数。

反激式变压器的设计反激式变压器（Flyback Transformer）是一种常见的开关电源变压器，具有简单的结构、低成本和高效率等优点，被广泛应用于各种电子设备中。

在进行反激式变压器的设计时，需要确定变压器的参数，包括输入输出电压、功率容量、工作频率等。

本文将详细介绍反激式变压器设计的步骤和注意事项。

设计步骤如下：1.确定输入输出电压：根据电子设备的要求和规格，确定变压器的输入和输出电压。

输入电压一般为交流电压，输出电压可以是直流电压或交流电压。

2.确定功率容量：根据电子设备的功率需求，确定变压器的功率容量。

功率容量是指变压器能够输出的最大功率，它与变压器的尺寸和导线截面积有关。

3.确定工作频率：反激式变压器通常工作在几十千赫兹到数百千赫兹的频率范围内。

选择合适的工作频率可以提高变压器的效率和稳定性。

4.计算变比：根据输入输出电压的比例关系，计算变压器的变比。

变比是指变压器的一次匝数与二次匝数之间的比例关系，它决定了输入输出电压的变换比例。

5.选择磁芯材料：磁芯是变压器的重要组成部分，它决定了变压器的性能和效率。

选择合适的磁芯材料可以提高变压器的磁耦合效果和磁导率。

6.计算匝数：根据输入输出电压的变比和磁芯的尺寸，计算一次匝数和二次匝数。

匝数决定了变压器的输入输出电压和电流。

7.计算绕线参数：根据匝数和导线截面积，计算变压器的绕线电阻和电感。

绕线电阻决定了变压器的功率损耗和温升，电感决定了变压器的高频特性和耦合效果。

8.确定绝缘等级：根据输入输出电压的大小和工作环境的要求，确定变压器的绝缘等级。

绝缘等级决定了变压器的安全性和可靠性。

9.进行结构设计：根据变压器的参数和要求，进行变压器的结构设计。

包括磁芯的形状、绕线的布局和绝缘的设计等。

10.进行实验验证：根据设计的参数和要求，制作样品变压器进行实验验证。

通过实验数据的分析和比较，优化设计参数和结构，最终得到满足要求的变压器。

设计反激式变压器时需要注意以下几点：1.磁芯损耗：磁芯材料有磁滞损耗和涡流损耗，在高频工作下会产生较大的损耗。

反激式开关电源变压器设计步骤及公式(4种计算方法比较)1.确定已知参数: （主要PWM方式）确定已知参数:（主要RCC方式）来自现代高频开关电源实用技术1,确定系统规格输出功率:输入功率: P୧=୔౥஗输入平均电流: Iୟ୴୥ൌ୔౟୚౟౤ሺౣ౟౤ሻ同左边占空比D୫ୟ୶=୲౥౤୘=0.5 f୫୧୬:25KHz输入直流电压Vୈେ=√2Vୟୡ在了解输出功率后确定所需磁芯A p=A e*A w（cm4）Ae:磁芯中心柱横截面积(cm2)；A w:磁芯窗口面积(cm2)最小AC输入电压:V ACMIN,单位:V最大AC输入电压:V ACMAX,单位:V输入电压频率:f L,50Hz or 60Hz输出电压:V O,最大负载电流:I O输出功率:P O,单位:WIo:Po=Vo*Ioη:0.85P୧ൌP୭η2.峰值电流1T=10000G s输入峰值电流:I୔୏ൌ୏כ୔౥୚౟౤ሺౣ౟౤ሻ对于BUCK(降压),推挽,全桥电路K=1.4对于半桥和正激K=2.8对于Boost,BUCK-Boost和反激K=5.5 I୮ൌ2כP୭כTηכV୧୬ሺ୫୧୬ሻכt୭୬A e*A w>୔౥כଵ଴లଶכ஗כ୤౩כ୆ౣכஔכ୏ౣכ୏ౙ(cmସ) ；Ae是磁芯截面积（cm2）,Aw是磁芯窗口面积（cm2）；f的单位为Hz，Bm的单位为Gs，取(1500)不大于3000Gs，δ导线电流密度取:2～3A/mmଶ ，K୫窗口填充系数取0.2～0.4，Ｋc磁芯填充系数，对于铁氧体该值取1I୅୚ୋൌP୧V୧୬୫୧୬I୔୏ൌIୟ୴୥D୫ୟ୶כ2T୭୬ൌଵ୤D୫ୟ୶(uint:µs)1S=106µsL୔ൌ୚౟౤ౣ౟౤כ୘౥౤୍ౌే(µH)3.计算初级电感因所以t୭୬ൌDכTൌଵଶכ୤若f取25KHz,则t୭୬为20μS选磁芯也可用公式Fosc<50KHz S=1.15*√Po(cmଶሻFosc<60KHz S=0.09*√Po(cmଶሻFosc>=60KHz S=0.075*√Po(cmଶሻNPൌ୐ౌכ୍ౌే୼୆כ୅౛כ10଺L P:mH; ΔB:260mT;A e:mm2NsൌሺV୭൅Vୈሻכሺ1െD୫ୟ୶ሻכN୔V୧୬୫୧୬כD୫ୟ୶NaൌሺVୟ൅Vୟୈሻכሺ1െD୫ୟ୶ሻכN୔V୧୬୫୧୬כD୫ୟ୶L ୔=୚౟౤ሺౣ౟౤ሻכୈ୍ౌేכ୤౥౩ౙ其中L 单位:H f:Hz 电压:V, 电流:A匝比：n=୚౥୚౟౤ሺౣ౟౤ሻ=୒౩୒౦4. 计算初级匝数初级电感:L ୮ൌ୚౟౤ሺౣ౟౤ሻכ୲౥౤୍౦检验磁芯正规名牌磁性材料的Bm 不得大于3000Gs ，国产杂牌不大于2500Gs 更保险A ୐值是在磁芯上绕1000匝测得(美国)则N ୔ൌ1000ට୐ౌ୅ై此式中L ୔单位为mH变压器次级圈数：Ns>୬כ୍౦כ୐౦ୗכ୆ౣ*10଻其中S 为磁芯截面积，Ｂ୫值为3000Gs若A ୐值是用100匝测得且单位是nH/N ଶ,则N ୔ൌ100ට୐ౌ୅ై此式中L ୔单位为mH,A ୐单位为mH/N ଶ,在计算时要将A ୐的值由nH 转换为mH 后再代入式中计算;例如:某A ୐值为1300 nH/N ଶ, L ୔值为2.3mH,则A ୐=1300nH/N ଶ=1.3 mH/N ଶ代入中计算得N ୔为133T 初级匝数为:Np=୒౩୬B(max) = 铁心饱合的磁通密度(Gauss)Lp = 一次侧电感值(uH) Ip = 一次侧峰值电流(A) Np = 一次侧(主线圈)圈数 Ae = 铁心截面积(cm2 )B(max) 依铁心的材质及本身的温度来决定，以TDK Ferrite Core PC40为例，100℃时的B(max)为3900 Gauss ，设计时应考虑零件误差，所以一般取3000~3500Gauss 之间，若所设计的power 为Adapter(有外壳)则应取3000 Gauss 左右，以避免铁心因高温而饱合，一般而言铁心的尺寸越大，Ae 越高，所以可以5. 匝比n=୒౩୒ౌ=୚౥୚౟౤ሺౣ౟౤ሻ晶体管的基极电流I ୆=୍౦୦ూు6. 次级绕组匝数N ୱ=N ୔*n N ୱଵ=୒౦כሺ୚౥ା୚ౚሻכሺଵିୈౣ౗౮ሻ୚౟౤ሺౣ౟౤ሻכୈౣ౗౮多路输出时N ୱ୶=ሺ୚౥౮ା୚ౚ౮ሻכ୒౩భ୚౥భା୚ౚభ其中x 代表几路I ୆୰୫ୱൌI ୆√27. 原边供电绕组N ୟ=N ୱכ୚౗୚౥在多路输出时Vo 为主输出电压计算线径（包括初级次级）同左边8. 选择磁芯型号要满足,磁芯中心柱截面积S=0.09*√Po (cm ଶሻ或满足公式A୔=A ୣכA ୵ൌ୔౥כଵ଴లଶכ஗כ୤౩כ୆ౣכஔכ୏ౣכ୏ౙ(cm ସ ) ；Ae 是磁芯截面积（cm 2）,Aw 是磁芯窗口面积（cm 2）；f 的单位为Hz ，Bm 的单位为Gs ，取(1500)不大于3000Gs ，δ导线电流密度取:2～3A /mm ଶ ，K ୫窗口填充系数取0.2～0.4，Ｋc 磁芯填充系数，对于铁氧体该值取1做较大瓦数的 Power 。

1 设计步骤:1.1 产品规格书制作1.2 设计线路图、零件选用.1.3 PCB Layout.1.4 变压器、电感等计算.1.5 设计验证.2 设计流程介绍:2.1 产品规格书制作依据客户的要求，制作产品规格书。

做为设计开发、品质检验、生产测试等的依据。

2.2 设计线路图、零件选用。

2.3 PCB Layout.外形尺寸、接口定义，散热方式等。

2.4 变压器、电感等计算.变压器是整个电源供应器的重要核心，所以变压器的计算及验证是很重要的，2.4.1 决定变压器的材质及尺寸:依据变压器计算公式Gauss x NpxAeLpxIp B 100(max ) ➢ B(max) = 铁心饱合的磁通密度(Gauss)➢ Lp = 一次侧电感值(uH)➢ Ip = 一次侧峰值电流(A)➢ Np = 一次侧(主线圈)圈数➢ Ae = 铁心截面积(cm 2)➢B(max) 依铁心的材质及本身的温度来决定，以TDK FerriteCore PC40为例，100℃时的B(max)为3900 Gauss ，设计时应考虑零件误差，所以一般取3000~3500 Gauss 之间，若所设计的power 为Adapter(有外壳)则应取3000 Gauss 左右，以避免铁心因高温而饱合，一般而言铁心的尺寸越大，Ae 越高，所以可以做较大瓦数的Power 。

2.4.2 决定一次侧滤波电容:滤波电容的决定，可以决定电容器上的Vin(min)，滤波电容越大，Vin(win)越高，可以做较大瓦数的Power ，但相对价格亦较高。

2.4.3 决定变压器线径及线数:变压器的选择实际中一般根据经验，依据电源的体积、工作频率，散热条件，工作环境温度等选择。

当变压器决定后，变压器的Bobbin 即可决定，依据Bobbin 的槽宽，可决定变压器的线径及线数，亦可计算出线径的电流密度，电流密度一般以6A/mm 2为参考，电流密度对变压器的设计而言，只能当做参考值，最终应以温升记录为准。

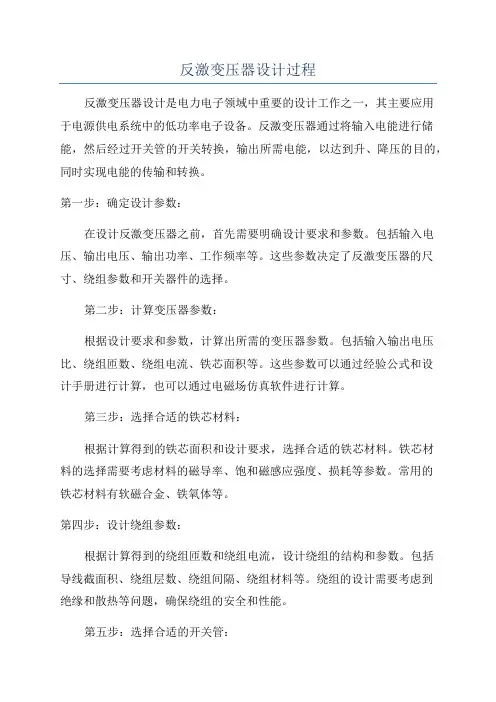

反激变压器设计过程反激变压器设计是电力电子领域中重要的设计工作之一，其主要应用于电源供电系统中的低功率电子设备。

反激变压器通过将输入电能进行储能，然后经过开关管的开关转换，输出所需电能，以达到升、降压的目的，同时实现电能的传输和转换。

第一步：确定设计参数：在设计反激变压器之前，首先需要明确设计要求和参数。

包括输入电压、输出电压、输出功率、工作频率等。

这些参数决定了反激变压器的尺寸、绕组参数和开关器件的选择。

第二步：计算变压器参数：根据设计要求和参数，计算出所需的变压器参数。

包括输入输出电压比、绕组匝数、绕组电流、铁芯面积等。

这些参数可以通过经验公式和设计手册进行计算，也可以通过电磁场仿真软件进行计算。

第三步：选择合适的铁芯材料：根据计算得到的铁芯面积和设计要求，选择合适的铁芯材料。

铁芯材料的选择需要考虑材料的磁导率、饱和磁感应强度、损耗等参数。

常用的铁芯材料有软磁合金、铁氧体等。

第四步：设计绕组参数：根据计算得到的绕组匝数和绕组电流，设计绕组的结构和参数。

包括导线截面积、绕组层数、绕组间隔、绕组材料等。

绕组的设计需要考虑到绝缘和散热等问题，确保绕组的安全和性能。

第五步：选择合适的开关管：根据设计要求，选择合适的开关管。

开关管的选择需要考虑到工作电压和电流、开关速度、导通压降、损耗等参数。

常用的开关管有IGBT、MOSFET等。

第六步：设计反激变压器的控制电路：设计反激变压器的控制电路，包括开关管的驱动电路和保护电路。

开关管的驱动电路需要保证开关管能够正确地切换和控制，保护电路需要保证开关管和变压器的安全和稳定工作。

第七步：进行电磁兼容性设计：在设计反激变压器时，需要考虑电磁兼容性问题。

包括电磁辐射和电磁干扰等问题。

通过合理的布局、绕组屏蔽和滤波设计，可以降低电磁辐射和电磁干扰。

第八步：进行样机制作和测试：根据设计结果制作样机，并进行测试。

通过测试得到的结果，可以对设计进行修正和优化，以进一步提高反激变压器的性能和可靠性。

反激式开关电源变压器的设计反激式开关电源变压器是一种常见的变压器类型，广泛应用于电子设备和通信设备中。

它具有体积小、效率高以及输出电压稳定等优点。

本文将分别从设计原理、工作方式和设计步骤等方面对反激式开关电源变压器的设计进行详细介绍。

一、设计原理二、工作方式反激式开关电源变压器的工作方式可以分为两个阶段：储能和传输。

在储能阶段，开关管打开，电流通过变压器一侧的绕组进行储能；在传输阶段，开关管关闭，储存的能量被转移到变压器另一侧的绕组上，最后输出所需的电压。

三、设计步骤1.确定输入电压和输出电压的需求。

根据实际应用需求确定输入电压和输出电压的范围。

2.计算变压器的变比。

根据输入电压和输出电压的比例计算变压器的变比N。

3.计算变压器的功率。

根据输出电压和输出电流计算变压器的功率，确保变压器能够承受所需的功率。

4.确定变压器的工作频率。

根据实际应用需求选择合适的工作频率，通常在20kHz到200kHz之间。

5.计算变压器的参数。

根据变压器的变比、工作频率和功率计算变压器的参数，包括绕组的匝数、铁芯的尺寸等。

6.选择合适的磁性材料。

根据变压器的参数选择适合的磁性材料，常用的材料有软磁合金和磁性氧化铁等。

7.进行原型设计和测试。

根据上述设计参数制作变压器的原型，并进行测试以验证设计结果的准确性。

8.进行参数调整和优化。

根据原型测试结果进行参数调整和优化，以实现更好的性能和效果。

9.进行批量生产。

当设计满足要求时，可以进行批量生产并进行产品验证和测试。

总结：。

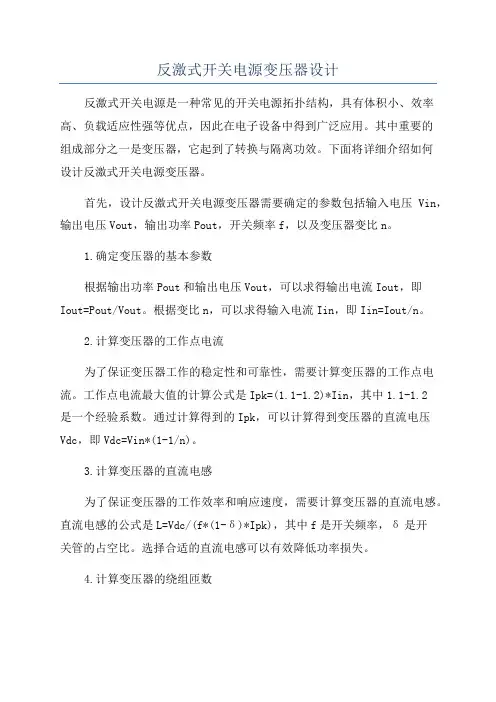

反激式开关电源变压器设计反激式开关电源是一种常见的开关电源拓扑结构，具有体积小、效率高、负载适应性强等优点，因此在电子设备中得到广泛应用。

其中重要的组成部分之一是变压器，它起到了转换与隔离功效。

下面将详细介绍如何设计反激式开关电源变压器。

首先，设计反激式开关电源变压器需要确定的参数包括输入电压Vin，输出电压Vout，输出功率Pout，开关频率f，以及变压器变比n。

1.确定变压器的基本参数根据输出功率Pout和输出电压Vout，可以求得输出电流Iout，即Iout=Pout/Vout。

根据变比n，可以求得输入电流Iin，即Iin=Iout/n。

2.计算变压器的工作点电流为了保证变压器工作的稳定性和可靠性，需要计算变压器的工作点电流。

工作点电流最大值的计算公式是Ipk=(1.1-1.2)*Iin，其中1.1-1.2是一个经验系数。

通过计算得到的Ipk，可以计算得到变压器的直流电压Vdc，即Vdc=Vin*(1-1/n)。

3.计算变压器的直流电感为了保证变压器的工作效率和响应速度，需要计算变压器的直流电感。

直流电感的公式是L=Vdc/(f*(1-δ)*Ipk)，其中f是开关频率，δ是开关管的占空比。

选择合适的直流电感可以有效降低功率损失。

4.计算变压器的绕组匝数根据变压器的变比n，可以计算得到变压器的绕组匝数。

若变压器的输入绕组匝数是N1，输出绕组匝数是N2，则变比n=N1/N2、根据变比n 和输入电压Vin，可以计算得到输出电压Vout，即Vout=Vin/n。

5.计算变压器的铜损耗和铁损耗变压器的铜损耗和铁损耗是设计中重要的参考因素。

铜损耗的公式是Pcu=Iin^2*R，其中Iin是输入电流，R是变压器的电阻。

铁损耗是根据变压器的磁通密度和磁场强度来计算的。

6.选择合适的变压器尺寸和材料根据以上计算的结果，可以选择适当的变压器尺寸和材料。

变压器的尺寸和材料直接影响着反激式开关电源的体积和效果，需要根据实际需求和设计要求进行选择。

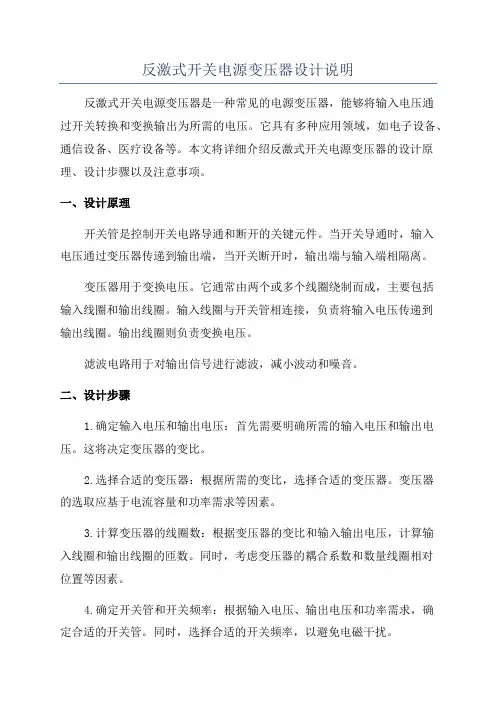

反激式开关电源变压器设计说明反激式开关电源变压器是一种常见的电源变压器，能够将输入电压通过开关转换和变换输出为所需的电压。

它具有多种应用领域，如电子设备、通信设备、医疗设备等。

本文将详细介绍反激式开关电源变压器的设计原理、设计步骤以及注意事项。

一、设计原理开关管是控制开关电路导通和断开的关键元件。

当开关导通时，输入电压通过变压器传递到输出端，当开关断开时，输出端与输入端相隔离。

变压器用于变换电压。

它通常由两个或多个线圈绕制而成，主要包括输入线圈和输出线圈。

输入线圈与开关管相连接，负责将输入电压传递到输出线圈。

输出线圈则负责变换电压。

滤波电路用于对输出信号进行滤波，减小波动和噪音。

二、设计步骤1.确定输入电压和输出电压：首先需要明确所需的输入电压和输出电压。

这将决定变压器的变比。

2.选择合适的变压器：根据所需的变比，选择合适的变压器。

变压器的选取应基于电流容量和功率需求等因素。

3.计算变压器的线圈数：根据变压器的变比和输入输出电压，计算输入线圈和输出线圈的匝数。

同时，考虑变压器的耦合系数和数量线圈相对位置等因素。

4.确定开关管和开关频率：根据输入电压、输出电压和功率需求，确定合适的开关管。

同时，选择合适的开关频率，以避免电磁干扰。

5.设计滤波电路：根据输出电压的要求，设计合适的滤波电路。

滤波电路可以使用电容、电感和抗干扰电路等组成。

6.确定电源保护电路：为了保证电源的稳定性和可靠性，设计合适的保护电路，如过流保护、过压保护、短路保护等。

7.进行仿真分析：使用电路仿真工具，对设计的电源变压器进行仿真分析，检查电源变压器的性能和特性。

8.制作和测试：按照设计的电路图，制作电源变压器，并进行测试。

测试包括输出电压稳定性、效率和波动等。

三、注意事项1.选择适当的变压器：变压器应能满足所需的电流容量和功率需求。

同时，应注意变压器的质量和耐用性。

2.稳定性和可靠性：电源变压器应具有良好的输出电压稳定性和可靠性。

反激变压器设计过程1、初始值设定1.1开关频率fkHz对于要接受EMI规格适用的产品,不要设定在150kHz预计余量的话120kHz左右以上.一般设定在65kHz左右.1.2输入电压范围设定主要对瞬时最低输入电压／连续最低输入电压／最大输入电压的3类进行设定.1.3最大输出电流设定对于过电流保护最大输出电流／连接最大输出电流／峰值最大输出电流在规格书上有规定的情况下3种类,进行设定.另外,在这最大输出电流中需包括对于各自偏差的余量.Iomax1A连续最大输出电流I omax2A额定输出电流×余量 1.1～1.2.为设计的基准.但是,在有峰值最大电流的情况下,只将峰值最大电流作为设计基准使用.连接最大电流只用于算出绕线的电流容量.峰值最大输出电流I opeak A峰值最大电流×余量1.1～1.2.为设计的基准.1.4最大二次绕组输出端电压设定用以下公式算出：最大二次绕线端输出电压：VN2maxV＝接插件端输出电压＋线间损失0.1～0.5V＋整流元器件Vf0.4～0.6V※在有输出电压可变的情况下,根据客户要求规格书的内容不同,适用的范围而各不相同.客先要求规格书内容只保证输出电压※只在装置试验时电压可变的情况下.磁芯用最大输出电压来设计.绕线是用额定输出电压来设计.保证所有的性能※在实际使用条件下通常的电压可变的情况下.磁芯、绕线都用最大输出电压来设计.1.5一次电流倾斜率设定输入电压,瞬时最低动作电压、输出电流,在过电流保护最大输出电流／连接最大输出电流／峰值最大输出电流的任意一个最大输出电流的条件下,设定图1－１的一次电流波形的斜率.K的设定公式如下.作为目标,设定到0.5～0.6,兼顾到之后的其他特性,作最适当的变更.1.6最大占空比设定1.7最大磁通密度设定Bmax图1-2中表示了TDK 制的磁珠磁芯PC44的B-H 曲线图.磁芯的磁通密度BT,如图1-2所示,与磁场强度HA/m 成比例,增加.另外,当B 达到一定的值时,在那基础上,即使增加H,B 也不会增加.在此磁束饱和状态下,不仅仅达不到作为变压器的机能,还有开关FET 破损的危险性,因此磁芯绝对必须在此饱和磁通密度以下来使用.另外,从产品目录上引用数据时,需要在符合使用条件的温度下选择饱和磁通密度,因此请注意.※磁芯的饱和磁通密度是根据温度而变动.在TDK 制PC44的120℃下的饱和磁通密度,将降低到25℃时的值的68.6％.因此,如果在25℃的条件下设计的话,有可能发生使用时的故障.1.8绕线电流密度设定设计的要点：单一输入的情况下设定为0.45、普遍输入的情况下设定为0.65左右.・ 最大占空比的设定,对开关元器件、整流元器件施加耐压方面会造成影响,绕线电流密度对绕线的温度上升有一定影响,因此一定要考虑冷却条件、使用温度范围、变压器构造等,再进行适当的设定.2、变压器特性设计2.1计算一次绕组的电流峰值变压器总输出功率P 2W 是瞬时最大值.在输出电流规格书中有设定峰值条件的情况下,用I opeak ×V N2max .另外,多输出的情况下,将各电路的输出功率的总和作为变压器总输出功率.变压器效率一般为0.95.2.2计算一次/二次绕组的匝数比匝数比根据输出入电压和最大占空比来决定.2.3计算一次绕组的电感量3、变压器构造设计3.1计算一次绕组的电流有效值计算一次绕线电流有效值I N1TYPRMS .不用考虑瞬时最低动作输入电压、过电流、峰值最大电流.首先求出占空比α.接着用以上所求出的占空比α,求出一次绕线电流有效值.作为标准,从１．１．８项中设定的绕线电流密度I/SA/mm 2和一次绕线电流有效值I N1typrms A 中,计算出一次绕线截面积S N1mm 2.3.2计算二次绕组的电流有效值设计要点：・ 变压器的发热,是根据,根据磁芯损失的铁损和根据绕线损失的铜损来决※省略以下的详细计算,可以将直流输入电流的1．6倍作※可以省略以下的详细计算,将直流输出电流的1．4倍作在实使用条件的通常驻机构状态下,用在１．３．１项中算出的占空比α、一次绕线电流有效值IN1typrmsA,算出连续流出的最大的二次绕线电流有效值.替换为与各自的二次绕线和一次卷的绕线比,进行计算,另※多输出变压器的情况下,将N12中加上对于全功力的其电路输出功力的比率.外在所求得的IN2typrmsA 作为标准,从在1．１．８项中设定的绕线电流密度I/SA/mm2与二次绕线电流有效值IN2typrms 中,计算出二次绕线断面积Smm2.N2设计要点：・变压器的发热,是根据,根据磁芯损失的铁损和根据绕线损失的铜损来决定的.绕线电。

反激式开关电源的设计1.反激式开关电源的基本原理与拓扑结构2.反激式开关电源的设计步骤（1）选择合适的开关器件：根据设计需求确定开关器件的额定电流和电压。

应选择满足设计需求的高效开关器件，以确保电源的稳定性和可靠性。

（2）设计变压器：变压器是反激式开关电源中非常重要的组成部分，其设计影响着整个电源的性能。

变压器的设计应根据输入电压、输出电压及负载电流等确定变比。

（3）设计输入滤波器：输入滤波器主要用于去除输入电源的高频噪声和电磁干扰。

应根据设计要求选择合适的滤波器元件。

（4）选择输出滤波器：输出滤波器用于去除输出电压中的高频噪声和波动。

应选择满足设计要求的输出滤波器元件。

（5）选择控制器和反馈电路：反激式开关电源需要一个控制器来控制开关器件的开关频率和占空比。

应根据具体设计需求选择合适的控制器和反馈电路。

（6）设计保护电路：反激式开关电源应设计有相应的保护电路，以防止过流、过压和过温等情况的发生，保证电源的安全可靠运行。

（7）进行电路仿真和调试：应使用电子设计自动化工具进行电路仿真和调试，以验证电源设计的正确性和稳定性。

3.注意事项和常见问题（1）电源设计应考虑效率和性能的平衡，既要保持高效率，又要满足设计要求。

（2）电源设计时要合理布局电路板，降低电磁干扰和噪声。

（3）电源设计应注意选择合适的元件，在成本和性能之间进行权衡。

（4）在进行电路仿真和调试时，应注意保护器件和测试仪器的安全，避免电源短路和电流过大导致元器件损坏。

（5）设计完成后，应进行严格的测试和质量控制，确保电源的稳定性和可靠性。

总结：反激式开关电源是一种常见的开关电源拓扑结构，在设计中需要考虑元件选择、变压器设计、滤波器设计、控制器和反馈电路选择等多个因素。

合理的设计和调试能够确保电源的稳定性和可靠性，满足设备的电源需求。

反激式开关电源变压器的设计
首先是变压器的选型。

在选型过程中，需要确定输入电压和输出电压的范围，以及输出电流的要求。

然后根据这些参数，选择合适的变压器类型和规格。

一般来说，变压器的参数包括输出功率、频率、输入电压和输出电压等。

接下来是变压器的设计。

变压器的设计包括主要参数的计算和设计。

这些参数包括变压器的匝数、线径、铁芯截面积等。

首先，计算变压器的匝数比，匝数比是由输出电压和输入电压决定的。

然后，计算变压器的质量系数，这是由变压器的电流和功率决定的。

接下来，计算漏磁感应系数和磁头系数，这是由变压器的线圈长度和匝数决定的。

最后，根据变压器的参数，计算出变压器的线径和铁芯截面积。

在完成变压器的设计之后，需要进行一些必要的电路参数计算。

这些参数包括电感值、电容值以及等效串联电阻等。

根据设计要求，计算电感和电容的数值，并选择合适的规格。

接下来是功率开关管的选型。

功率开关管的选型需要考虑电流和功率的要求。

根据输出电流和开关频率，选择合适的开关管类型和规格。

然后是电路的布线和连接。

根据设计要求，将变压器、开关管和其他元件按照电路图进行布线和连接。

要确保电路的稳定性和可靠性。

最后是对设计的电路进行仿真和测试。

通过仿真和测试，验证电路的性能和可靠性。

可以利用电路仿真软件和实验设备进行验证。

总结起来，反激式开关电源变压器的设计涉及变压器的选型、设计和计算，以及电路参数的计算和选择。

通过合理的设计流程和验证，可以设计出高效率和稳定的反激式开关电源变压器。

反激式开关电源设计详细流程1.确定需求：首先要明确设计电源的输入电压和输出电流的需求，以及设计的环境条件，如工作温度范围和工作效率等。

2.选择主要元器件：根据需求确定选择适配器的主要元器件，包括变压器、MOSFET、二极管、电感器、电容器等。

3.设计变压器：变压器是反激式开关电源中的一个重要元器件，主要功能是提供电源输出的隔离和变压功能。

根据需求设计变压器的变比和功率，确定铁芯材料和绕线参数，如线径和绕线圈数等。

4.选择MOSFET：MOSFET是电源开关的关键元器件，它需要具备低导通和开关损耗、高效率和可靠性等特点。

根据需求选择合适的MOSFET，通过计算和模拟分析确定导通和关断时的最大功率损耗。

5.设计电感器和电容器：电感器和电容器用于滤波和稳压，通过计算和模拟模拟设计电流和电压波形，选择合适的电感值和电容值，以保证输出电流和电压的稳定。

6.设计控制电路：根据反激式开关电源的工作原理，设计适当的控制电路，用于控制开关管的导通和关断。

控制电路包括脉宽调制（PWM）控制和电流/电压反馈控制，以确保输出电流和电压的稳定和可靠。

7.选择和设计保护电路：反激式开关电源需要一些保护电路，如过压保护、过流保护、短路保护等。

根据设计需求选择合适的保护元器件和电路，以防止电源和被供电设备的损坏。

8.PCB设计：根据电路设计和布局要求进行PCB设计，包括元器件的布局、走线、线宽、间距等。

同时要考虑电磁兼容性（EMC）和热管理的问题。

9.原理图和PCB布线优化：通过仿真软件对电路进行仿真和优化，优化电路的参数和特性，如输出电压波形、效率和稳定性等。

10.系统测试与调试：完成PCB的制作和组装后，进行系统测试与调试，测试电源的输出性能、稳定性和保护功能等，并进行必要的调整和优化。

11.电源性能评估：对设计的电源进行性能评估，包括效率、功率因数、纹波和噪声等，以确保其符合设计要求和行业标准。

12.生产和质量控制：根据设计要求进行电源的批量生产，并进行质量控制，包括检测和测试，以确保产品的质量和可靠性。

反激式开关电源变压器设计的详细步骤85W反激变压器设计的详细步骤1. 确定电源规格.1).输入电压范围Vin=90—265Vac;2).输出电压/负载电流:Vout1=42V/2A, Pout=84W3).转换的效率?=0.80 Pin=84/0.8=105W2. 工作频率，匝比, 最低输入电压和最大占空比确定.Ｖmos*0.8>Vinmax+n(Vo+Vf)600*0.8>373+n(42+1)得n<2.5Vd*0.8>Vinmax/n+Vo400*0.8>373/n+42得n>1.34所以n取1.6最低输入电压Vinmin=√[(Vacmin√2)* (Vacmin√2)-2Pin(T/2-tc)/Cin=(90√2*90√2-2*105*(20/2-3)/0.00015=80V取:工作频率fosc=60KHz,最大占空比Dmax=n(Vo+Vf)/[n(Vo+Vf)+Vinmin]= 1.6(42+1)/[1.6(42+1)+80]=0.45Ton(max)=1/f*Dmax=0.45/60000=7.5us3. 变压器初级峰值电流的计算.Iin-avg=1/3Pin/Vinmin=1/3*105/80=0.4AΔIp1=2Iin-avg/D=2*0.4/0.45=1.78AIpk1=Pout/?/Vinmin*D+ΔIp1=84/0.8/80/0.45=2.79A4. 变压器初级电感量的计算.由式子Vdc=Lp*dip/dt,得:Lp= Vinmi n*Ton(max)/ΔIp1=80*0.0000075/1.78=337uH 取Lp=337 uH5.变压器铁芯的选择.根据式子Aw*Ae=Pt*1000000/[2*ko*kc*fosc*Bm*j*?],其中: Pt(标称输出功率)= Pout=84WKo(窗口的铜填充系数)=0.4Kc(磁芯填充系数)=1(对于铁氧体),变压器磁通密度Bm=1500 Gsj(电流密度): j=4A/mm2;Aw*Ae=84*1000000/[2*0.4*1*60*103*1500Gs*4*0.80]=0.7cm4考虑到绕线空间,选择窗口面积大的磁芯,查表:ER40/45铁氧体磁芯的有效截面积Ae=1.51cm2ER40/45的功率容量乘积为Ap = 3.7cm4 >0.7cm4故选择ER40/45铁氧体磁芯.6.变压器初级匝数1).由Np=Vinmin*T on/[Ae*Bm],得:Np=80*7.5*10n-6/[1.52*10n-4*0.15] =26.31 取 Np =27T7. 变压器次级匝数的计算.Ns1(42v)=Np/n=27/1.6=16.875 取Ns1 = 17TNs2(15v)=(15+1)* Ns1/(42+1)=6.3T 取Ns2 = 7T。

反激式开关电源变压器设计步骤及公式(4种计算方法比较)1.确定已知参数: （主要PWM方式）确定已知参数:（主要RCC方式）来自现代高频开关电源实用技术1,确定系统规格输出功率:输入功率: P୧=୔౥஗输入平均电流: Iୟ୴୥ൌ୔౟୚౟౤ሺౣ౟౤ሻ同左边占空比D୫ୟ୶=୲౥౤୘=0.5 f୫୧୬:25KHz输入直流电压Vୈେ=√2Vୟୡ在了解输出功率后确定所需磁芯A p=A e*A w（cm4）Ae:磁芯中心柱横截面积(cm2)；A w:磁芯窗口面积(cm2)最小AC输入电压:V ACMIN,单位:V最大AC输入电压:V ACMAX,单位:V输入电压频率:f L,50Hz or 60Hz输出电压:V O,最大负载电流:I O输出功率:P O,单位:WIo:Po=Vo*Ioη:0.85P୧ൌP୭η2.峰值电流1T=10000G s输入峰值电流:I୔୏ൌ୏כ୔౥୚౟౤ሺౣ౟౤ሻ对于BUCK(降压),推挽,全桥电路K=1.4对于半桥和正激K=2.8对于Boost,BUCK-Boost和反激K=5.5 I୮ൌ2כP୭כTηכV୧୬ሺ୫୧୬ሻכt୭୬A e*A w>୔౥כଵ଴లଶכ஗כ୤౩כ୆ౣכஔכ୏ౣכ୏ౙ(cmସ) ；Ae是磁芯截面积（cm2）,Aw是磁芯窗口面积（cm2）；f的单位为Hz，Bm的单位为Gs，取(1500)不大于3000Gs，δ导线电流密度取:2～3A/mmଶ ，K୫窗口填充系数取0.2～0.4，Ｋc磁芯填充系数，对于铁氧体该值取1I୅୚ୋൌP୧V୧୬୫୧୬I୔୏ൌIୟ୴୥D୫ୟ୶כ2T୭୬ൌଵ୤D୫ୟ୶(uint:µs)1S=106µsL୔ൌ୚౟౤ౣ౟౤כ୘౥౤୍ౌే(µH)3.计算初级电感因所以t୭୬ൌDכTൌଵଶכ୤若f取25KHz,则t୭୬为20μS选磁芯也可用公式Fosc<50KHz S=1.15*√Po(cmଶሻFosc<60KHz S=0.09*√Po(cmଶሻFosc>=60KHz S=0.075*√Po(cmଶሻNPൌ୐ౌכ୍ౌే୼୆כ୅౛כ10଺L P:mH; ΔB:260mT;A e:mm2NsൌሺV୭൅Vୈሻכሺ1െD୫ୟ୶ሻכN୔V୧୬୫୧୬כD୫ୟ୶NaൌሺVୟ൅Vୟୈሻכሺ1െD୫ୟ୶ሻכN୔V୧୬୫୧୬כD୫ୟ୶L ୔=୚౟౤ሺౣ౟౤ሻכୈ୍ౌేכ୤౥౩ౙ其中L 单位:H f:Hz 电压:V, 电流:A匝比：n=୚౥୚౟౤ሺౣ౟౤ሻ=୒౩୒౦4. 计算初级匝数初级电感:L ୮ൌ୚౟౤ሺౣ౟౤ሻכ୲౥౤୍౦检验磁芯正规名牌磁性材料的Bm 不得大于3000Gs ，国产杂牌不大于2500Gs 更保险A ୐值是在磁芯上绕1000匝测得(美国)则N ୔ൌ1000ට୐ౌ୅ై此式中L ୔单位为mH变压器次级圈数：Ns>୬כ୍౦כ୐౦ୗכ୆ౣ*10଻其中S 为磁芯截面积，Ｂ୫值为3000Gs若A ୐值是用100匝测得且单位是nH/N ଶ,则N ୔ൌ100ට୐ౌ୅ై此式中L ୔单位为mH,A ୐单位为mH/N ଶ,在计算时要将A ୐的值由nH 转换为mH 后再代入式中计算;例如:某A ୐值为1300 nH/N ଶ, L ୔值为2.3mH,则A ୐=1300nH/N ଶ=1.3 mH/N ଶ代入中计算得N ୔为133T 初级匝数为:Np=୒౩୬B(max) = 铁心饱合的磁通密度(Gauss)Lp = 一次侧电感值(uH) Ip = 一次侧峰值电流(A) Np = 一次侧(主线圈)圈数 Ae = 铁心截面积(cm2 )B(max) 依铁心的材质及本身的温度来决定，以TDK Ferrite Core PC40为例，100℃时的B(max)为3900 Gauss ，设计时应考虑零件误差，所以一般取3000~3500Gauss 之间，若所设计的power 为Adapter(有外壳)则应取3000 Gauss 左右，以避免铁心因高温而饱合，一般而言铁心的尺寸越大，Ae 越高，所以可以5. 匝比n=୒౩୒ౌ=୚౥୚౟౤ሺౣ౟౤ሻ晶体管的基极电流I ୆=୍౦୦ూు6. 次级绕组匝数N ୱ=N ୔*n N ୱଵ=୒౦כሺ୚౥ା୚ౚሻכሺଵିୈౣ౗౮ሻ୚౟౤ሺౣ౟౤ሻכୈౣ౗౮多路输出时N ୱ୶=ሺ୚౥౮ା୚ౚ౮ሻכ୒౩భ୚౥భା୚ౚభ其中x 代表几路I ୆୰୫ୱൌI ୆√27. 原边供电绕组N ୟ=N ୱכ୚౗୚౥在多路输出时Vo 为主输出电压计算线径（包括初级次级）同左边8. 选择磁芯型号要满足,磁芯中心柱截面积S=0.09*√Po (cm ଶሻ或满足公式A୔=A ୣכA ୵ൌ୔౥כଵ଴లଶכ஗כ୤౩כ୆ౣכஔכ୏ౣכ୏ౙ(cm ସ ) ；Ae 是磁芯截面积（cm 2）,Aw 是磁芯窗口面积（cm 2）；f 的单位为Hz ，Bm 的单位为Gs ，取(1500)不大于3000Gs ，δ导线电流密度取:2～3A /mm ଶ ，K ୫窗口填充系数取0.2～0.4，Ｋc 磁芯填充系数，对于铁氧体该值取1做较大瓦数的 Power 。

反激式开关电源变压器的设计方法反激式开关电源变压器的设计方法1引言在开关电源各类拓扑结构中，反激式开关电源以其小体积、低成本的优势，广泛应用在高电压、小功率的场合。

反激式开关电源设计的关键在于其变压器的设计。

由于反激变压器可以工作在断续电流（DCM ）和连续电流（CCM ）两种模式，因此增加了设计的复杂性。

本文考虑到了两种工作模式下的差异，详细介绍了反激变压器的设计方法和步骤。

2基本原理R1C 1T rN pN sV oV i图1 反激变换器原理图反激变压器实际上是一个耦合电感，首先要存储能量，然后再将磁能转化为电能传输出去[1]。

如图1所示，当开关管r T 导通时，输入电压i V 加在变压器初级线圈上。

由于初级与次级同名端相反，次级二极管1D 截止，能量储存在初级线圈中，初级电流线性上升，变压器作为电感运行。

当r T 关断时，励磁电感的电流使初级和次级绕组电压反向，1D 导通，储存在线圈中的能量传递给负载。

按照电感线圈中电流的特点，可分为断续电流模式（DCM ）和连续电流模式（CCM ）。

电流波形如图2所示。

初级次级初级次级I p2I p1I s2I s1I p2I p1I s2I s1DCMCCM图2 DCM 和CCM 电流波形DCM 为完全能量转换，在开关管开通时，初级电流从零开始逐渐增加，开关管关断期间，次级电流逐渐下降到零。

CCM 为不完全能量转换，开关管开通时，初级电流有前沿阶梯，开关管关断期间，次级电流为阶梯上叠加的衰减三角波。

3设计步骤（1）各项参数的确定反激式开关电源变压器的设计中涉及到很多参数，因此在计算之前必须要明确已知量和未知量。

已知参数一般由电源的设计要求和特点来确定，包括：直流输入电压iV （i mini i max V V V ≤≤），输出电压o V ，输出功率o P ，效率o iP =P η，工作频率1f=T 。

未知量即所要求的参数包括：磁芯型号，初级线圈匝数p N ，次级线圈匝数s N ，初级导线直径p d ，次级导线直径s d ，气隙长度g l 。
