墩柱模板计算分析(实心)Word版

墩柱模板计算书一、计算依据1、《铁路桥涵设计基本规范》(TB10002.1-2005)2、《客运专线铁路桥涵工程施工技术指南》(TZ213-2005)3、《铁路混凝土与砌体工程施工规范》(TB10210-2001)4、《钢筋混凝土工程施工及验收规范》(GBJ204-83)5、《铁路组合钢模板技术规则》(TBJ211-86)6、《铁路桥梁钢结构设计规范》(TB10002.2-2005)7、《铁路桥涵施工规范》(TB10203-2002)8、《京沪高速铁路设计暂行规定》(铁建设[2004])9、《钢结构设计规范》(GB50017—2003)二、设计参数取值及要求1、混凝土容重：25kN/m3；2、混凝土浇注速度：2m/h；3、浇注温度：15℃；4、混凝土塌落度：16～18cm；5、混凝土外加剂影响系数取1.2；6、最大墩高17.5m；7、设计风力：8级风；8、模板整体安装完成后，混凝土泵送一次性浇注。

三、荷载计算1、新浇混凝土对模板侧向压力计算混凝土作用于模板的侧压力，根据测定，随混凝土的浇筑高度而增加，当浇筑高度达到某一临界时，侧压力就不再增加，此时的侧压力即为新浇筑混凝土的最大侧压力。

侧压力达到最大值的浇筑高度称为混凝土的有效压头。

新浇混凝土对模板侧向压力分布见图1。

图1新浇混凝土对模板侧向压力分布图在《铁路混凝土与砌体工程施工规范》(TB10210-2001)中规定，新浇混凝土对模板侧向压力按下式计算：在《钢筋混凝土工程施工及验收规范》(GBJ204-83) 中规定，新浇混凝土对模板侧向压力按下式计算：新浇混凝土对模板侧向压力按下式计算： Pmax=0.22γt 0K 1K 2V 1/2Pmax =γh式中：Pmax ------新浇筑混凝土对模板的最大侧压力（kN/m2） γ------混凝土的重力密度（kN/m3）取25kN/m3 t0------新浇混凝土的初凝时间（h ）； V------混凝土的浇灌速度（m/h ）;取2m/h h------有效压头高度；H------混凝土浇筑层(在水泥初凝时间以内)的厚度(m)； K1------外加剂影响修正系数，掺外加剂时取1.2；K2------混凝土塌落度影响系数，当塌落度小于30mm 时，取0.85；50～90mm 时，取1；110～150mm 时，取1.15。

1晋中市城区外环道快速化墩柱模板 计算书2一、基本条件 1、桥墩模板材料 桥墩施工采用全钢模板，由平面模板和圆弧模板栓接组成，根据施 工方提供的桥墩施工图模板，设计高度 H=15m，包括墩身和变截面部分，面 板为δ =6mm 厚钢板， 模板的竖肋均为[10#， 间距为 （上下差异） L1=35～39cm； 模板的上下法兰为δ 12×100，背楞为双根[16#，间距为 100cm。

2、村料的性能参数 模板全部采用国家大钢厂国标合格钢材。

根据《公路桥函施工技术 规范 JTJ041-89》和《公路桥涵钢结构设计规范》的规定，取： 砼的重力密度：25kN/m3；砼浇筑速度：按 10m3/h 浇筑，桥墩横截面 面积取 2.72m2；算出浇筑速度为 3.6m/h，计算取 1m/h；掺外加剂；砼浇筑 时的温度取 25℃。

钢材用 Q235 钢， 重力密度： 78.5kN/m3； 弹性模量为 206Gpa， 根据《路桥施工计算手册》177 页表 8-7，容许弯曲应力取 181MPa，容许拉 压应力 165MPa。

3、计算荷载 对模板产生侧压力的荷载主要有： 1) 振动器产生的荷载：4.0kN/m2；泵送混凝土产生的冲击荷载： 4.0km/m2；二者不同时计算。

2) 新浇混凝土对模板的侧压力； 荷载组合为：强度检算：1+2；刚度检算：2（不乘荷载分项系数） 当采用内部振捣器，混凝土的浇筑速度在 6m/h 以下时，新浇的普通混凝土3作用于模板的最大侧压力可按下式计算（路桥施工计算手册）P173；P  kyh(1)当 v/T<0.035 时，h=0.22+24.9v/T； 当 v/T>0.035 时，h=1.53+3.8v/T； 式中：P—新浇混凝土对模板产生的最大侧压力（kPa） ； h--有效压头高度（m） ； v--混凝土浇筑速度（m/h） ； T--混凝土入模时的温度（℃） ； y--混凝土的容重（kN/m3） ； k--外加剂影响修正系数，不掺外加剂时取 k=1.0，掺缓凝作用的外 加剂时 k=1.2； 根据前述已知条件： 因为： 所以 v/T=2.0/25=0.08 >0.035， h=1.53+3.8v/T=1.53+3.8×0.08=1.83m，最大侧压力为： P  kyh =1.2×25×1.83=55kN/m2， 因此：荷载设计值为： q 1=1.2×55+1.4×4.0=71.6kN/m2； （检算强度时用） 荷载标准值为： q 2=55kN/m2；(检算刚度时用) 4、检算标准 1) 强度要求满足钢结构设计规范； 2) 结构表面外露的模板，挠度为模板结构跨度的 1/400；43) 钢模板面板的变形为 1.5mm； 4) 钢面板的钢楞、肋的变形为 3.0mm； 二、面板的检算 计算简图如下：图3面板计算简图墩模中 2×5.9m 平板模板受力为最大，因此只计算平板模即可。

圆柱墩模板计算书本标段墩身全部为柱式墩，柱式墩直径1.5m和1.8m两种；最高墩柱21.366m。

柱式墩施工采用翻模分段施工的方法，分段长度为6m,墩柱高度小于6m的一次性浇筑成型。

模板分节高度最大2m。

一、计算依据1、《建筑施工手册》一模板工程2、《建筑工程大模板技术规程》(JGJ74-2003)3、《路桥施工计算手册》4、《钢结构设计规范》(GB50017—2003)5、《公路桥涵施工技术规范》(JTG/T F50-2011)6、《公路桥涵钢结构及木结构设计规范》(JTJ025-1986)7、《钢筋混凝土工程施工及验收规范》(GBJ204-1983)8、施工图纸二、设计参数取值及要求1、混凝土容重：26kN/m3；2、混凝土浇注速度：3m/h；3、浇注温度:15°C；4、混凝土塌落度：16〜18cm；5、混凝土外加剂影响系数取1.2；6、设计风力：8级风；7、模板整体安装完成后，混凝土泵送一次性浇注。

三、荷载计算1、新浇混凝土对模板侧向压力计算混凝土作用于模板的侧压力，根据测定，随混凝土的浇筑高度而增加，当浇筑高度达到某一临界时，侧压力就不再增加，此时的侧压力即为新浇筑混凝土的最大侧压力。

侧压力达到最大值的浇筑高度称为混凝土的有效压头。

新浇混凝土对模板侧向压力分布见图1。

图1新浇混凝土对模板侧向压力分布图按照《建筑工程大模板技术规程》（JGJ74-2003）附录B,新浇筑的混凝土作用于模板的最大侧压力，可按下列两式计算，并取其最小值：F = 0.227 t P P 心/2 F =丫Hc 0 1 2 c式中：F -----新浇筑混凝土对模板的最大侧压力（KN/m2）。

Y ----混凝土的重力密度（kN/m3），根据设计图纸取26kN/m3。

ct0---------- 新浇混凝土的初凝时间（h）,可按实测确定，当缺乏实验资料时，可采用t=200/（T+15）计算，取t=5h。

0T -----混凝土的温度（25° C）。

墩柱模板计算一、计算依据1、《铁路桥涵设计基本规范》(TB10002.1-2005)2、《客运专线铁路桥涵工程施工技术指南》(TZ213-2005)3、《铁路混凝土与砌体工程施工规范》(TB10210-2001)4、《钢筋混凝土工程施工及验收规范》(GBJ204-83)5、《铁路组合钢模板技术规则》(TBJ211-86)6、《铁路桥梁钢结构设计规范》(TB10002.2-2005)7、《铁路桥涵施工规范》(TB10203-2002)8、《京沪高速铁路设计暂行规定》(铁建设[2004])9、《钢结构设计规范》(GB50017—2003)二、设计参数取值及要求1、混凝土容重：25kN/m3；2、混凝土浇注速度：2m/h；3、浇注温度：15℃；4、混凝土塌落度：16～18cm；5、混凝土外加剂影响系数取1.2；6、最大墩高17.5m；7、设计风力：8级风；8、模板整体安装完成后，混凝土泵送一次性浇注。

三、荷载计算1、新浇混凝土对模板侧向压力计算混凝土作用于模板的侧压力，根据测定，随混凝土的浇筑高度而增加，当浇筑高度达到某一临界时，侧压力就不再增加，此时的侧压力即为新浇筑混凝土的最大侧压力。

侧压力达到最大值的浇筑高度称为混凝土的有效压头。

新浇混凝土对模板侧向压力分布见图1。

图1新浇混凝土对模板侧向压力分布图在《铁路混凝土与砌体工程施工规范》(TB10210-2001)中规定，新浇混凝土对模板侧向压力按下式计算：在《钢筋混凝土工程施工及验收规范》(GBJ204-83) 中规定，新浇混凝土对模板侧向压力按下式计算：新浇混凝土对模板侧向压力按下式计算： Pmax=0.22γt 0K 1K 2V 1/2 Pmax =γh 式中：Pmax ------新浇筑混凝土对模板的最大侧压力（kN/m2） γ------混凝土的重力密度（kN/m3）取25kN/m3 t0------新浇混凝土的初凝时间（h ）； V------混凝土的浇灌速度（m/h ）;取2m/h h------有效压头高度；H------混凝土浇筑层(在水泥初凝时间以内)的厚度(m)； K1------外加剂影响修正系数，掺外加剂时取1.2；K2------混凝土塌落度影响系数，当塌落度小于30mm 时，取0.85；50～90mm 时，取1；110～150mm 时，取1.15。

墩柱模板计算书
墩柱模板计算书包括以下内容：
1. 墩柱尺寸计算
- 首先确定墩柱的设计标准和要求，包括承载力要求、使用
条件等。

- 根据承载力要求和使用条件，计算墩柱的尺寸，包括长、宽、高等。

可以考虑使用计算公式或者图表等方法进行计算。

2. 墩柱配筋计算
- 根据墩柱的尺寸和设计要求，计算墩柱的配筋需要。

- 首先根据设计要求确定墩柱的截面形状，然后根据墩柱的
截面形状和设计要求计算出墩柱的配筋率。

- 根据墩柱的配筋率和设计要求，计算出墩柱的配筋面积和
配筋肢数。

3. 墩柱模板计算
- 根据墩柱的尺寸和设计要求，计算出墩柱模板的尺寸和数量。

- 首先确定墩柱的截面形状和尺寸，然后根据墩柱的截面形
状和尺寸计算出模板板材的尺寸，并确定模板板材的使用数量。

- 根据模板板材的尺寸和使用数量，计算出模板板材的面积
和体积。

4. 墩柱模板支撑计算
- 根据墩柱模板的尺寸和数量，计算出墩柱模板的支撑需要。

- 首先根据模板的尺寸和数量确定支撑的长度和数量，然后
根据支撑的长度和数量计算出支撑的总长度和数量。

- 根据支撑的总长度和数量，计算出支撑的材料用量和杆件用量。

以上就是墩柱模板计算书的内容，可以根据具体的设计要求和使用条件进行调整和完善。

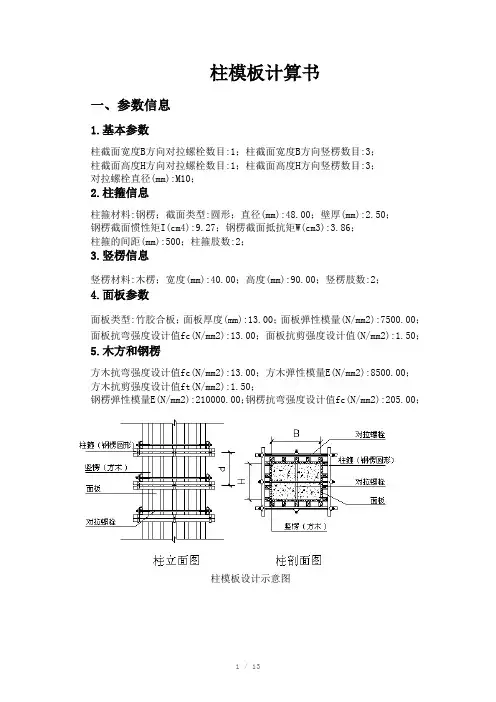

柱模板计算书一、参数信息1.基本参数柱截面宽度B方向对拉螺栓数目:1；柱截面宽度B方向竖楞数目:3；柱截面高度H方向对拉螺栓数目:1；柱截面高度H方向竖楞数目:3；对拉螺栓直径(mm):M10；2.柱箍信息柱箍材料:钢楞；截面类型:圆形；直径(mm):48.00；壁厚(mm):2.50；钢楞截面惯性矩I(cm4):9.27；钢楞截面抵抗矩W(cm3):3.86；柱箍的间距(mm):500；柱箍肢数:2；3.竖楞信息竖楞材料:木楞；宽度(mm):40.00；高度(mm):90.00；竖楞肢数:2；4.面板参数面板类型:竹胶合板；面板厚度(mm):13.00；面板弹性模量(N/mm2):7500.00；面板抗弯强度设计值fc(N/mm2):13.00；面板抗剪强度设计值(N/mm2):1.50；5.木方和钢楞方木抗弯强度设计值fc(N/mm2):13.00；方木弹性模量E(N/mm2):8500.00；方木抗剪强度设计值ft(N/mm2):1.50；钢楞弹性模量E(N/mm2):210000.00；钢楞抗弯强度设计值fc(N/mm2):205.00；柱模板设计示意图计算简图二、柱模板荷载标准值计算按《施工手册》，新浇混凝土作用于模板的最大侧压力，按下列公式计算，并取其中的较小值:其中γ -- 混凝土的重力密度，取24.000kN/m3；t -- 新浇混凝土的初凝时间，可按现场实际值取，输入0时系统按200/(T+15)计算，得5.714h；T -- 混凝土的入模温度，取20.000℃；V -- 混凝土的浇筑速度，取2.500m/h；H -- 模板计算高度，取3.000m；β1-- 外加剂影响修正系数，取1.000；β2-- 混凝土坍落度影响修正系数，取1.000。

根据以上两个公式计算的新浇筑混凝土对模板的最大侧压力F；分别为 47.705 kN/m2、72.000 kN/m2，取较小值47.705 kN/m2作为本工程计算荷载。

墩柱模板计算书一、计算依据1、《铁路桥涵设计基本规范》(TB10002.1-2005)2、《客运专线铁路桥涵工程施工技术指南》(TZ213-2005)3、《铁路混凝土与砌体工程施工规范》(TB10210-2001)4、《钢筋混凝土工程施工及验收规范》(GBJ204-83)5、《铁路组合钢模板技术规则》(TBJ211-86)6、《铁路桥梁钢结构设计规范》(TB10002.2-2005)7、《铁路桥涵施工规范》(TB10203-2002)8、《京沪高速铁路设计暂行规定》(铁建设[2004])9、《钢结构设计规范》(GB50017—2003)二、设计参数取值及要求1、混凝土容重：25kN/m3；2、混凝土浇注速度：2m/h；3、浇注温度：15℃；4、混凝土塌落度：16～18cm；5、混凝土外加剂影响系数取1.2；6、最大墩高17.5m；7、设计风力：8级风；8、模板整体安装完成后，混凝土泵送一次性浇注。

三、荷载计算1、新浇混凝土对模板侧向压力计算混凝土作用于模板的侧压力，根据测定，随混凝土的浇筑高度而增加，当浇筑高度达到某一临界时，侧压力就不再增加，此时的侧压力即为新浇筑混凝土的最大侧压力。

侧压力达到最大值的浇筑高度称为混凝土的有效压头。

新浇混凝土对模板侧向压力分布见图1。

图1新浇混凝土对模板侧向压力分布图在《铁路混凝土与砌体工程施工规范》(TB10210-2001)中规定，新浇混凝土对模板侧向压力按下式计算：在《钢筋混凝土工程施工及验收规范》(GBJ204-83) 中规定，新浇混凝土对模板侧向压力按下式计算：新浇混凝土对模板侧向压力按下式计算： Pmax=0.22γt 0K 1K 2V 1/2 Pmax =γh 式中：Pmax ------新浇筑混凝土对模板的最大侧压力（kN/m2） γ------混凝土的重力密度（kN/m3）取25kN/m3 t0------新浇混凝土的初凝时间（h ）； V------混凝土的浇灌速度（m/h ）;取2m/h h------有效压头高度；H------混凝土浇筑层(在水泥初凝时间以内)的厚度(m)； K1------外加剂影响修正系数，掺外加剂时取1.2；K2------混凝土塌落度影响系数，当塌落度小于30mm 时，取0.85；50～90mm 时，取1；110～150mm 时，取1.15。

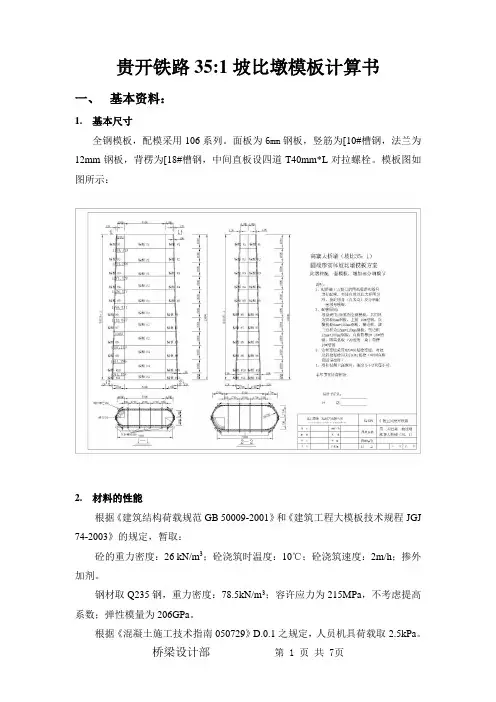

贵开铁路35:1坡比墩模板计算书一、基本资料：1.基本尺寸全钢模板，配模采用106系列。

面板为6mm钢板，竖筋为[10#槽钢，法兰为12mm钢板，背楞为[18#槽钢，中间直板设四道T40mm*L对拉螺栓。

模板图如图所示：2.材料的性能根据《建筑结构荷载规范GB 50009-2001》和《建筑工程大模板技术规程JGJ 74-2003》的规定，暂取：砼的重力密度：26 kN/m3；砼浇筑时温度：10℃；砼浇筑速度：2m/h；掺外加剂。

钢材取Q235钢，重力密度：78.5kN/m3；容许应力为215MPa，不考虑提高系数；弹性模量为206GPa。

根据《混凝土施工技术指南050729》D.0.1之规定，人员机具荷载取2.5kPa。

风荷载取1kN/m2。

3.计算荷载对模板产生侧压力的荷载主要有三种：a 振动器产生的荷载：4.0 kN/m2；或倾倒混凝土产生的冲击荷载：4.0km/m2；二者不同时计算。

b 新浇混凝土对模板的侧压力；荷载组合为：强度检算：1+2；刚度检算：2 (不乘荷载分项系数)当采用内部振捣器，混凝土的浇筑速度在6m/h以下时，新浇的普通混凝土作用于模板的最大侧压力可按下式计算（《桥梁施工工程师手册》P171杨文渊）：hPγ=（1）k当v/T<0.035时，h=0.22+24.9v/T;当v/T>0.035时，h=1.53+3.8v/T;式中：P——新浇混凝土对模板产生的最大侧压力（kPa）；H——有效压头高度（m）；V——混凝土浇筑速度（m/h）；T——混凝土入模时的温度（℃）；γ——混凝土的容重（kN/m3）；K——外加剂影响修正系数，不掺外加剂时取k=1.0，掺缓凝作用的外加剂时k=1.2；根据前述已知条件：浇注速度为2.0m时：v/T=2.0/10=0.5>0.035，所以h＝1.53+3.8v/T=1.53+3.8×0.5＝3.43m最大侧压力为：hPγ=＝1.2×26×3.43＝107.016kN/m2k检算强度时最大荷载设计值为：='q 1.2×107.016+1.4×4.0＝134.02 kN/m2；检算刚度时最大荷载标准值为：=''q107.016 kN/m24.检算标准1)强度要求满足钢结构设计规范；2)结构表面外露的模板，挠度为模板结构跨度的1/500；3)钢模板面板的变形为跨度的1/500；4)钢面板的钢楞、柱箍的变形为跨度的1/500；二、模板整体检算此计算按一次浇注5米进行建模计算。

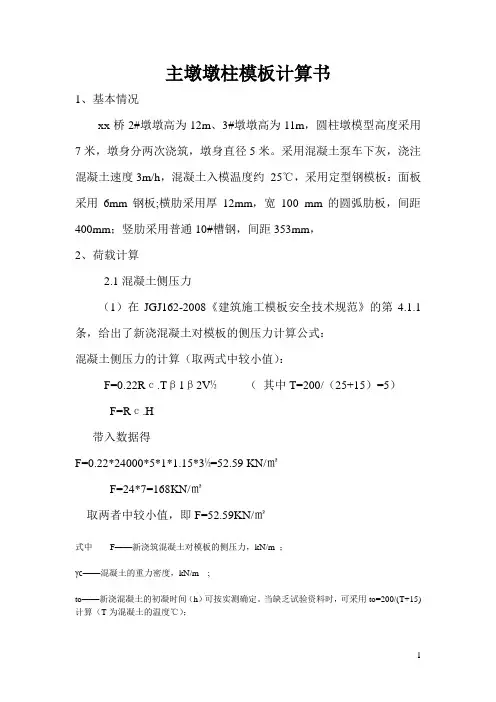

主墩墩柱模板计算书1、基本情况xx桥2#墩墩高为12m、3#墩墩高为11m，圆柱墩模型高度采用7米，墩身分两次浇筑，墩身直径5米。

采用混凝土泵车下灰，浇注混凝土速度3m/h，混凝土入模温度约25℃，采用定型钢模板：面板采用6mm钢板;横肋采用厚12mm，宽100 mm的圆弧肋板，间距400mm；竖肋采用普通10#槽钢，间距353mm，2、荷载计算2.1混凝土侧压力（1）在JGJ162-2008《建筑施工模板安全技术规范》的第4.1.1条，给出了新浇混凝土对模板的侧压力计算公式：混凝土侧压力的计算（取两式中较小值）：F=0.22Rс.Tβ1β2V½（其中T=200/（25+15）=5）F=Rс.H带入数据得F=0.22*24000*5*1*1.15*3½=52.59 KN/㎡F=24*7=168KN/㎡取两者中较小值，即F=52.59KN/㎡式中F——新浇筑混凝土对模板的侧压力，kN/m ；γc——混凝土的重力密度，kN/m ;to——新浇混凝土的初凝时间（h）可按实测确定。

当缺乏试验资料时，可采用to=200/(T+15)计算（T为混凝土的温度℃）；V——混凝土地的浇筑速度，m/h；H——混凝土侧压力计算位置处至新浇混凝土顶面的总高度，m；β1——外加剂影响修正系数，不掺外加剂时取1.0，掺具有缓凝作用的外加剂时取1.2；β2——混凝土坍落度影响修正系数，当坍落度小于30mm时，取0.85；50～90mm时，取1.0；110～150mm时，取1.15。

(2)混凝土侧压力设计值：F=F1*分项系数*折减系数F= 52.59*1.2*0.85=53.64KN/㎡（3）倾倒混凝土时产生的水平荷载查建筑施工手册17-78表为2KN/㎡荷载设计值为2*1.4*0.85=2.38 KN/㎡（4）混凝土振捣产生的荷载查路桥施工计算手册8-1表为2KN/㎡荷载设计值为2*1.4*0.85=2.38 KN/㎡（5）按表17-81进行荷载组合F´=53.64+2.38+2.38= 58.4KN/㎡3、板面计算：圆弧模板在混凝土浇注时产生的侧压力有横肋承担，在刚度计算中与与平模板相似。

墩柱模板计算书一、计算依据1、《铁路桥涵设计基本规范》(TB10002.1-2005)2、《客运专线铁路桥涵工程施工技术指南》(TZ213-2005)3、《铁路混凝土与砌体工程施工规范》(TB10210-2001)4、《钢筋混凝土工程施工及验收规范》(GBJ204-83)5、《铁路组合钢模板技术规则》(TBJ211-86)6、《铁路桥梁钢结构设计规范》(TB10002.2-2005)7、《铁路桥涵施工规范》 (TB10203-2002)8、《京沪高速铁路设计暂行规定》(铁建设 [2004])9、《钢结构设计规范》 (GB50017 —2003)二、设计参数取值及要求1、混凝土容重： 25kN/m3 ；2、混凝土浇注速度： 2m/h ；3、浇注温度： 15℃；4、混凝土塌落度： 16～18cm ；5、混凝土外加剂影响系数取 1.2；6、最大墩高 17.5m ；7、设计风力： 8 级风；8、模板整体安装完成后，混凝土泵送一次性浇注。

三、荷载计算1、新浇混凝土对模板侧向压力计算混凝土作用于模板的侧压力，根据测定，随混凝土的浇筑高度而增加，当浇筑高度达到某一临界时，侧压力就不再增加，此时的侧压力即为新浇筑混凝土的最大侧压力。

侧压力达到最大值的浇筑高度称为混凝土的有效压头。

新浇混凝土对模板侧向压力分布见图 1。

图 1 新浇混凝土对模板侧向压力分布图在《铁路混凝土与砌体工程施工规范》 (TB10210-2001) 中规定，新浇混凝土对模板侧向压力按下式计算：Pmax727221.6240kPa1.6在《钢筋混凝土工程施工及验收规范》 (GBJ204-83) 中规定，新浇混凝土对模板侧向压力按下式计算：新浇混凝土对模板侧向压力按下式计算：Pmax=0.22 γt0 K1K2 V1/2Pmax = γh式中：Pmax ------ 新浇筑混凝土对模板的最大侧压力（kN/m2 ）γ------ 混凝土的重力密度（ kN/m3 ）取 25kN/m3t0------ 新浇混凝土的初凝时间（h）；V------ 混凝土的浇灌速度（ m/h）;取 2m/hh------ 有效压头高度；H------ 混凝土浇筑层 (在水泥初凝时间以内 )的厚度 (m) ；K1------ 外加剂影响修正系数，掺外加剂时取 1.2；K2------ 混凝土塌落度影响系数，当塌落度小于 30mm 时，取 0.85 ；50 ～90mm 时，取 1；110～150mm 时，取 1.15 。

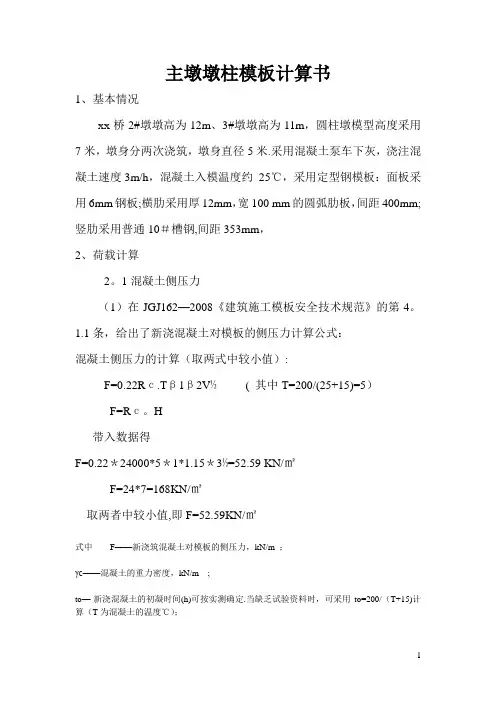

主墩墩柱模板计算书1、基本情况xx桥2#墩墩高为12m、3#墩墩高为11m，圆柱墩模型高度采用7米，墩身分两次浇筑，墩身直径5米.采用混凝土泵车下灰，浇注混凝土速度3m/h，混凝土入模温度约25℃，采用定型钢模板：面板采用6mm钢板;横肋采用厚12mm，宽100 mm的圆弧肋板，间距400mm;竖肋采用普通10＃槽钢,间距353mm，2、荷载计算2。

1混凝土侧压力（1）在JGJ162—2008《建筑施工模板安全技术规范》的第4。

1.1条，给出了新浇混凝土对模板的侧压力计算公式：混凝土侧压力的计算（取两式中较小值）:F=0.22Rс.Tβ1β2V½( 其中T=200/(25+15)=5）F=Rс。

H带入数据得F=0.22＊24000*5＊1*1.15＊3½=52.59 KN/㎡F=24*7=168KN/㎡取两者中较小值,即F=52.59KN/㎡式中F——新浇筑混凝土对模板的侧压力，kN/m ；γc——混凝土的重力密度，kN/m ;to—-新浇混凝土的初凝时间(h)可按实测确定.当缺乏试验资料时，可采用to=200/（T+15)计算（T为混凝土的温度℃）；V——混凝土地的浇筑速度，m/h；H--混凝土侧压力计算位置处至新浇混凝土顶面的总高度，m；β1——外加剂影响修正系数,不掺外加剂时取1。

0,掺具有缓凝作用的外加剂时取1。

2；β2——混凝土坍落度影响修正系数，当坍落度小于30mm时，取0.85；50～90mm时，取1。

0；110~150mm时，取1。

15。

(2)混凝土侧压力设计值：F=F1＊分项系数*折减系数F= 52。

59＊1.2＊0.85=53.64KN/㎡(3）倾倒混凝土时产生的水平荷载查建筑施工手册17-78表为2KN/㎡荷载设计值为2*1.4＊0。

85=2.38 KN/㎡（4）混凝土振捣产生的荷载查路桥施工计算手册8—1表为2KN/㎡荷载设计值为2*1。

4＊0.85=2.38 KN/㎡（5）按表17—81进行荷载组合F´=53。

中铁大桥局墩柱模板设计计算书一、设计原始数据1、模板材料：面板：6mm；连接法兰：-100x14；横肋：-100x10；竖肋【10；外加劲箍：【20ax2。

（材料均为Q235）2、加劲箍最大竖向间距为1050mm一道。

3、施工数据：墩柱截面分别为：9095(L)x4095(W);每小时浇注混凝土30立方米，即上升速度V=0.89m/h;混凝土初凝时间：t o=4h.二、模板侧压力计算F=0.22γe t oβ1β2V1/2其中：γe为混凝土重力密度γe=24KN/m3；t o为混凝土初凝时间；β1为外加剂影响修正系数；β1=1.1 ；β2为混凝土坍落度影响修正系数. β2=1.15。

计算得：F=25.2KN/m2。

三、面板验算选面板小方格中最不利的情况，即三面固定，一面简支（短边）。

由L y/L x=312.5/312.5=1，查静力计算图表得最大弯矩系数K m=0.061,最大挠度系数：K f=0.00187。

1、强度验算取1mm宽的肋条为计算单元，载荷为：q=25.2×1=0.0252(N/mm2)M max=K m×q×L y2=0.061×0.0252×312.52=150.12(Nmm)W x=bl2/6=1×62/6=6（mm3）得：σmax=M max/W x=150.12/6=25.02(N/mm2)<215N/mm2强度满足要求。

2、挠度验算ωmax=K f F L y4/ B o其中B o =Eδ3/12（1-r2）r —钢板泊松系数r=0.3δ—面板厚度B o=2.06×105×63/12×(1-0.32)= 4.07×106(Nmm)则ωmax =0.00187×0.0252×312.54/9.66 ×106=0.047（mm）[ω]=L y/500=312.5/500=0.625（mm）ωmax< [ω]挠度满足要求。

铁路墩身力学计算书编制:校核:审核:目录表一计算条件 (2)1构造 (2)2荷载 (3)二面板强度验算 (5)三小背肋[12+]10计算 (7)四大背肋][16强度检算 (10)五对拉杆强度检算 (12)一计算条件1构造本工程铁路墩身模板是一个形式于矩形的墩柱模板，由δ=6mm钢面板，[12内对扣]10槽钢为高度方向的通长背肋，两根[16（][）的横向大纵肋和M20对拉螺栓组成。

以上材料的材质均为Q235。

对拉杆为45#φ25圆钢。

模板高度h=2000mm，横向大背肋[16间距Ly=1000mm，高度方向的通长背肋[12+]10间隔Ly=300mm。

有2荷载2.1、混凝土施工参数：混凝土入模温度30度，浇注速度2m/h ，最大浇注高度按8米。

2.2、混凝土浇筑时侧压力的标准值：由式F c =0.22r c t o β1β2ν½取⑴r c =25KN/m ³⑵t o =4.44(h)新浇混凝土的初凝时间(h)，可按实测确定。

当缺乏实验资料时，可采用t=200/(T+15)计算；T=混凝土的入模温度取30°得：t=200/(30+15)=4.44⑶β1=1.2（掺外加剂）⑷β2=1⑸ν=2m/h(浇筑速度)有：㈠、Fc=0.22×25×4.44×1.2×1×2½=41.44KN/㎡㈡、Fc=r c H=25×8=200KN/㎡按规范取:Fc=41.44KN/㎡2.3、倾倒混凝土时产生的水平荷载标准值取2KN/㎡(混凝土入模时采用溜槽入模)根据《建筑结构荷载规范》(GBJ9-87)和《混凝土结构工程及验收的规范》（GBJ5024-92）的有关规定，各类荷载相应的分项系数和调整系数，取值如下：恒载分项系数取：1.2活载分项系数取：1.4折减调整系数取:0.852.4、则混凝土浇筑的侧压力设计值为：41.44×1.2×0.85=42.27KN/㎡2.5、倾倒混凝土时产生的水平荷载设计值为：2×1.4×0.85=2.38KN/㎡2.6、总荷载设计值为:=42.27+2.38=44.65(KN/㎡)F钢模主要承受混凝土的侧压力，侧压力取为F=45KN/㎡，有效高度h=F0/r c=45/25=1.8m参见下图示。

墩柱模板计算书1、基本情况桥墩最高圆柱模高12米，直径1.8米。

采用混凝土泵车下灰，浇注混凝土速度3m/h，混凝土入模温度约15℃，采用定型钢模板：面板采用6mm钢板;横肋采用普通10#槽钢滚圆，间距400mm；竖肋采用普通10#槽钢，间距376mm。

因模板制作较保守，材料选用较保守，安全余量较大，模板强度薄弱点在模板竖向连接螺栓处，连接螺栓选用M18×50，间距200mm ，需校核螺栓抗拉强度。

2、荷载计算2.1混凝土侧压力（1）根据我国《混凝土结构工程施工及验收规范》〈GB50204-92〉中新浇注混凝土作用在模板上的最大侧压力计算公式如下F1=0.22Rс.Tβ1β2V½（其中T=200/（25+15）=5）F2=Rс.H带入数据得F1=0.22*24000*5*1*1.15*3½=52.59KN/㎡F2=24*13.992=335.808KN/㎡取两者中较小值，即F1=52.59KN/㎡(2)混凝土侧压力设计值：F=F1*分项系数*折减系数= 52.59*1.2*0.85=53.64KN/㎡（3）倾倒混凝土时产生的水平荷载查建筑施工手册17-78表为2KN/㎡荷载设计值为2*1.4*0.85=2.38 KN/㎡（4）混凝土振捣产生的荷载查路桥施工计算手册8-1表为2KN/㎡荷载设计值为2*1.4*0.85=2.38 KN/㎡（5）按表17-81进行荷载组合F´=53.64+2.38+2.38= 58.4KN/㎡3、板面计算圆弧模板在混凝土浇注时产生的侧压力有横肋承担，在刚度计算中与与平模板相似。
