油气储运石油和天然气的储存和运输简称油气储运。

主要指合格的原油、天然气及其它产品，从油气田的油库、转运码头或外输首站，通过长距离油气输送管线、油罐列车或油轮等输送到炼油厂、石油化工厂等用户的过程。

管道输油的特点管道输油的特点是：运输量大；能耗小、运费低；便于管理，易实现全面自动化，劳动生产率高；管线大部埋于地下，受地形地物限制小，能缩短运输距离；安全密闭，基本上不受恶劣气候的影响，能长期稳定、安全运行；但运输方式不灵活，钢材耗量大，辅助设备多，适于定点、量大的单向输送。

我国管道建设的几个阶段我国管道建设大致可分为三个阶段：(1)1958～1969年是我国管道建设的初始阶段，这时期由于产油量少，对建设长距离、大口径管道缺乏技术能力及建设经验，所以不论从管道建设的数量上和输油技术方面，都还处在一个落后的阶段。

(2)1970～1980年是我国管道建设的高峰阶段，也是大量采用国内先进设备的阶段，在管道建设高速度发展的同时，管道的钢材质量、输油工艺、输油设备及输油通信手段等方面也在高速发展。

(3)1981年以后，是我国管道建设大力引进国外先进技术和提高效益的发展阶段。

这时期管道建设大量引进国外先进设备和先进技术，注重提高管道输送的经济效益，并进行大规模科研和现场实验，取得较多的科技成果，使管道输油效率大幅度提高。

油气储运知识第一篇：油气储运知识专业综合介绍:油气储运，简单讲就是油气的储存和输运两个过程。

（详细讲就是将油田各油井生产的原油和油田气进行收集、处理，将符合外输标准的原油贮存、计量后分别输送至矿场、油库或外输站的过程。

）存储，石油从地底下采上来存储到油库，油罐，管道里。

为了保证油田均衡、安全生产，外输站或矿场油库必须有满足一定贮存周期的油罐。

贮油罐的数量和总容量应根据油田产量、工艺要求。

输运，输送特点是那种方式？铁道、水道、管道运输？管道输送是用油泵将原油从外输站直接向外输送，具有输油成本低、密闭连续运行等优点，是最主要的原油外输方法。

我国有丰富的油气资源，原油产量在世界上排名第4位，随着西气东输到上海、东海平湖油气田的开发和利用、上海漕泾化工区的建设、国家十一五规划的实施，油气储运工程在国民经济和上海地方经济中发挥着愈来愈重要的作用。

油气储运工程专业方向为：油气储存、加工和产品应用，油气集输和管道运输，石油金融贸易。

油气储存、加工和产品应用主要是石油和天然气产品的储存、深加工、高效转化和利用等；油气集输和管道运输主要是化工方法解决油气储运中的问题和管道输送技术；石油金融贸易主要是油气及产品的进出口商务、期货交易等。

本专业主要基础课程为：数学、英语、计算机、物理、有机化学、物理化学。

主要技术基础课程为：化工原理、分离工程、化学反应工程、催化原理、工程流体力学，机械设计基础、化工自动化仪表。

主要专业课程为：油气储运工程、石油加工工艺学、专业实验、最优化方法在石油储运中的应用、油库安全、管输工艺、化工技术经济分析、石油金融贸易、进出口实务、销售管理等。

学生在校期间，还进行下厂实习、设计和毕业论文环节的严格训练。

此外，为培养复合型人才，鼓励学生选修第二专业。

与本专业对口的就业单位有：中石化、中石油、中海油和所属的石油化工分公司、石化研究院、石化设计院、高等院校、大型跨国石油公司、现代物流管理部门、石油贸易公司、航空油料公司、港口、军队、IT企业等单位。

1.按蜡含量的原油分类：蜡质量分数蜡质量分数≤2.5％低蜡原油蜡质量分数2.5％～10.0％含蜡原油蜡质量分数＞10.0％的原油高蜡原油大多数储运专业文献中，含蜡原油和高蜡原油统称含蜡原油。

2.按照C5界定法，天然气可以分为：干气和湿气3.按照C5界定法，天然气可以分为：贫气和富气4.北美、西欧有关的管道标准已规定，20英寸以上的气管应加内涂层，长距离输气管内壁一般涂敷有机树脂涂层的主要优点有：减小内腐蚀、粗糙度下降。

5.泵站总的特性曲线都是站内各泵的特性曲线叠加起来的，方法是：并联时，把相同扬程下的流量相加；串联时，把相同流量下的扬程相加。

6.泵站-管道系统的工作点是指在压力供需平衡条件下，管道流量与泵站进、出站压力等参数之间的关系。

7.泵机组工作特性改变或调节方式有：1、换用和切割叶轮；2、变速调节。

8.采用顺序输送时，在层流流态下，管道截面上流速分布的不均匀时造成混油的主要原因9.长距离输油管设计过程一般为：线路踏勘、可行性研究(方案设计)、初步设计、施工图设计。

10.从管道输送角度，按流动特性分类，原油大致可分为轻质低凝低粘原油、易凝原油及高粘重质原油。

11.触变性原因：一定剪切作用对蜡晶结构的破坏有一定限度，在结构破坏同时，蜡晶颗粒及由其组成的絮凝结构间存在一定的重新连结过程(即结构恢复)，故经过一定时间的剪切后，表观粘度趋于一个平衡值。

12.储气方法有：地下储气液化储存储气罐末段储气13.单位体积干天然气中所含水蒸汽的质量称含水量，它与天然气的压力、温度有关。

当天然气被水饱和时，其温度也称为露点14.多压气站长距离输气管道中途泄漏气体时，漏点前的输量>正常输量，进出站压力均<正常进出站压力；漏点后的输量<正常输量，进出站压力均<正常进出站压力；离漏点越近，压力变化值越大15.对DN300～700毫米的原油管道，设计时原油一般经济流速为1.5～2.0米／秒；成品油2.0米／秒左右16.对同一结构的泵，所输液体的蒸气压愈高，泵所要求的允许汽蚀余量愈低。

V- _# e1 V( Y- W第一章油品性质1、石油产品储存注意事项有哪些？1）要及时检查油罐是否有泄漏。

答：（2）防止油品超温突沸、乳化造成油品变质。

（v# + r, k3 J; W 串油。

3（）防止由于检查不细而跑、冒、U/ Z q7 n2、石油产品的特点是什么？答：石油产品的特点是易燃、易爆、易产生静电和对人体有毒有害。

、石油主要由哪两种元素组成？3答：石油主要由碳和氢两种元素组成，它们占元素总量的。

，氢元素占11~14%其中碳元素占96~99%，83~87%( N N4 \3 ]3 b4、炼油厂的主要生产特点？）易3（）高温；（4（5）高压；）易爆；（1答：（）易燃；2）易中毒。

6! J! @7 o9 L7 @/ S（腐蚀；、石油产品的闪点高低对储运有何影响？5答：从闪点高低可鉴定出油品发生火灾的危险性。

因为闪点是有火灾危险出现的最低温度，闪点愈低，燃料愈易燃，火灾危险性也愈大。

所以按闪点的高低可确定其运送储存和使& m% _; ]8 }: c用的各种防火安全措施。

．第二章安全生产$ M E) S3 U0 M0 R6、如何预防油罐冒顶事故的发生？）加强责任心，勤检尺、勤检查、勤联系、勤了解收1（答：要加强现场检查，当油罐油位接近安全高度时，油情况；（2））切勿过于（及时切换罐；3）及时掌握收油的变化情况；（4依赖液位计，出现液位异常时，应引起注意，必要时上罐检) y. ?9 P) r! ?/ x' [, 尺，以防液位计卡住失灵，造成冒罐。

d* `3 }- B8 L4 C' `% s: m. X: 、油罐为什么要定期检尺？7T* a漏、1答：（）定期检尺能及时发现罐内油量的变化，防止跑、）掌握油罐活动时的收付量，串、冒等意外事故的发生。

（2）判断油罐加热器、冷却器是否有泄判断收付是否正常；3（漏现象。

* C) z8 i/ A2 q4 X* `: e( r8、用侧深量油尺进行空距测量时，油高值如何确定？为止。

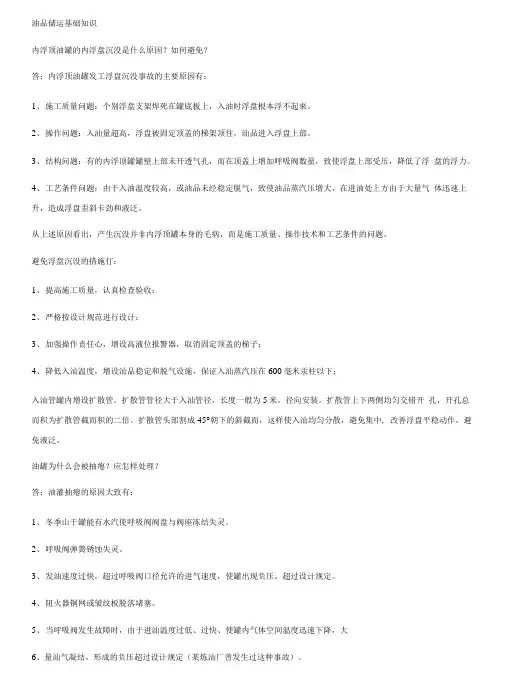

油品储运基础知识内浮顶油罐的内浮盘沉没是什么原因？如何避免？答：内浮顶油罐发工浮盘沉没事故的主要原因有：1、施工质量问题：个别浮盘支架焊死在罐底板上，入油时浮盘根本浮不起來。

2、操作问题：入汕量超高，浮盘被固定顶盖的梯架顶住，汕品进入浮盘上部。

3、结构问题：有的内浮顶罐罐壁上部未开透气孔，而在顶盖上增加呼吸阀数量，致使浮盘上部受压，降低了浮盘的浮力。

4、工艺条件问题：由于入油温度较高，或油品未经稳定脱气，致使油品蒸汽压增大，在进油处上方由于大量气体迅速上升，造成浮盘歪斜卡劲和液泛。

从上述原因看出，产生沉没并非内浮顶罐本身的毛病，而是施工质量、操作技术和工艺条件的问题。

避免浮盘沉没的措施仃：1、提高施工质量，认真检查验收；2、严格按设计规范进行设计；3、加强操作责任心，增设高液位报警器，取消固定顶盖的梯子；4、降低入汕温度，增设汕品稳定和脱气设施，保证入汕蒸汽压在600毫米汞柱以下；入汕管罐内增设扩散管。

扩散管管径大于入汕管径，长度一般为5米，径向安装。

扩散管上下两侧均匀交错开孔，开孔总而积为扩散管截而积的二倍。

扩散管头部割成45°朝下的斜截而，这样使入汕均匀分散，避免集中, 改善浮盘平稳动作，避免液泛。

油罐为什么会被抽瘪？应怎样处理？答：油灌抽瘪的原因大致有：1、冬季山于罐能有水汽使呼吸阀阀盘与阀座冻结失灵。

2、呼吸阀弹簧锈蚀失灵。

3、发油速度过快，超过呼吸阀口径允许的进气速度，使罐出现负压，超过设计规定。

4、阻火器铜网或皱纹板脱落堵塞。

5、当呼吸阀发生故障时，由于进汕温度过低、过快、使罐内气体空间温度迅速下降，大6、量汕气凝结，形成的负压超过设计规定（某炼汕厂曾发生过这种事故）。

汕罐抽瘪时的处理方法：1、漫漫打开检尺口，关闭出（入）阀门，停止收发汕工作。

2、油罐抽瘪变形严重时，应设法将罐内油倒入其它罐内。

3、如油罐轻微变形，可口然恢复原状；发牛严重变形，应洗罐进行修复加固，经鉴定合格方可使用。
