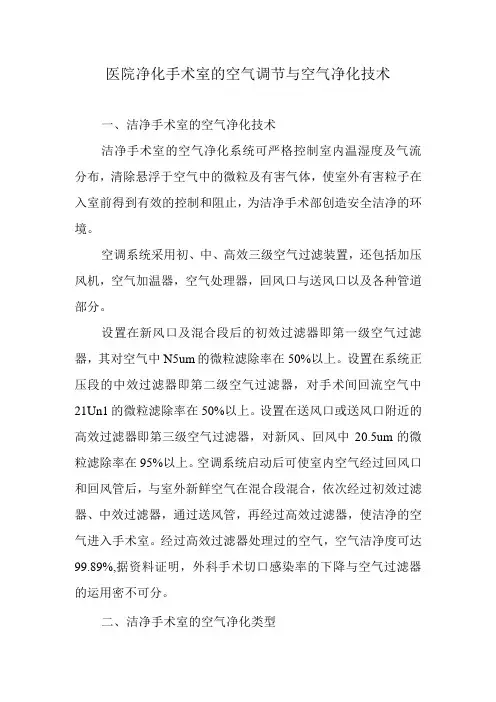

医院净化手术室的空气调节与空气净化技术一、洁净手术室的空气净化技术洁净手术室的空气净化系统可严格控制室内温湿度及气流分布,清除悬浮于空气中的微粒及有害气体,使室外有害粒子在入室前得到有效的控制和阻止,为洁净手术部创造安全洁净的环境。
空调系统采用初、中、高效三级空气过滤装置,还包括加压风机,空气加温器,空气处理器,回风口与送风口以及各种管道部分。
设置在新风口及混合段后的初效过滤器即第一级空气过滤器,其对空气中N5um的微粒滤除率在50%以上。
设置在系统正压段的中效过滤器即第二级空气过滤器,对手术间回流空气中21Un1的微粒滤除率在50%以上。
设置在送风口或送风口附近的高效过滤器即第三级空气过滤器,对新风、回风中20.5um的微粒滤除率在95%以上。
空调系统启动后可使室内空气经过回风口和回风管后,与室外新鲜空气在混合段混合,依次经过初效过滤器、中效过滤器,通过送风管,再经过高效过滤器,使洁净的空气进入手术室。
经过高效过滤器处理过的空气,空气洁净度可达99.89%,据资料证明,外科手术切口感染率的下降与空气过滤器的运用密不可分。
二、洁净手术室的空气净化类型根据不同需要和洁净度对密闭空间内微尘,温、湿度和噪声进行控制,有不同的类型。
(一)按气流方式分为层流和乱流两种形式。
1乱流式即非层流紊流型。
被过滤的空气以不均匀的速度经天花板上方吹下,空气呈不平行流线横越房间,经墙壁下方的回风口返回。
其送风气流形式紊乱,气流方向时刻变化、不单一,存在涡流区。
洁净度较低,适用于洁净度7级以下的手术室内采用。
2.层流式气流以平行流线、均匀流速、单一方向流动,经回风口带出手术室。
不产生涡流,无尘埃浮动,洁净度高,适用于较高级别的净化手术室采用。
(二)按气流方向分为垂直层流和水平层流;按气流组织形式可将乱流式(非层流紊流型)分为顶送和侧送。
1,垂直层流式:空气经过安装在房顶上的高效过滤器过滤,气流垂直向下吹,经侧墙下部回风口或整个格栅地板系统返回。
手术室空调系统的节能方案•雅士简介•医院手术部空调能耗的分析•手术室空调除湿方案的对比•雅士四管制空调系统解决方案的优势目录雅士空调自上世纪八十年代初创立于香港,迄今已有三十多年的历史。
是一家集研发、生产、销售及售后服务一体的大型中央空调设备制造企业。
目前拥有潍坊、中山两大制造基地,两个国家级实验室,30多家销售分公司及售后服务网点。
国家高新技术企业,洁净空调先驱者,中国最大的专业生产医用净化空调制造商。
山东雅士股份有限公司始建于2010年,位于潍坊市高新区,占地200余亩,车间用地2万余平米,拥有国家级制冷设备测试中心,年产4万台(套)空调机组,员工总人数400余人,其中技术人员70人,是国内重要的工业用及生物净化空调机组生产基地和节能环保型中央空调生产基地。
三大生产基地山东生产基地广东雅士电器有限公司,位于中山市南朗镇第一工业园区,粤港澳自贸区与广东自贸区的重叠位置。
雅士电器占地面积约100亩,建筑面积1.6万平米,拥有员工人数200人。
三大生产基地广东生产基地 经营产品风冷模块系列大型风冷涡旋系列风冷型单元式空气处理机组系列水冷型型单元式空气处理机组系列组合式空气处理机组(卫生型)洁净空气处理机组舒适性风机盘管系列屋顶式空调机组系列恒温恒湿控制柜系列风冷螺杆系列水冷螺杆、水地源热泵系列 先进专利技术l双冷源空调机组l双冷源深度除湿技术l四管制热回收技术l热管辅助除湿技术l冬季新风防冻技术l停机保温技术l低冷凝制冷技术l双套管蒸汽换热器l空气源热泵的辅助融霜技术l冷凝废热回收技术… …l表冷器中间接水盘l快速搭接板式过滤器l模块化快装过滤器单元结构l蒸汽盘管汇管l洁净手术室用空气调节机组l一种调温防凝露空调机组l一种高温型热泵除湿机组l一种引射泵装置l一种制冷空调用大过冷度壳管式冷凝器l一种工业冷水机组… …雅士空调产品广泛应用于以下行业医疗烟草制药电子食品印刷汽车科学实验航空航天高端建筑船舶工业……。
医院洁净手术部建筑技术8空气调节与空气净化8 空气调节与空气净化8.1 净化空调系统8.1.1 净化空调系统应使洁净手术部整体处于受控状态,并应使各洁净手术室灵活运行。
8.1.2 在手术进行过程中,Ⅰ级~Ⅲ级洁净手术室净化空调系统宜能够在送风温度低于室温状况下运行。
8.1.3 洁净手术室及与其配套的相邻洁净辅助用房应与其他洁净辅助用房分开设置净化空调系统;Ⅰ、Ⅱ级洁净手术室与负压手术室应每间采用独立净化空调系统,Ⅲ、Ⅳ级洁净手术室可2间~3间合用一个系统。
净化空调系统应有便于调节控制风量并能保持稳定的措施。
8.1.4 净化空调系统设置空气过滤器或装置应符合下列要求:1 在新风口或紧靠新风口处应设置新风过滤器或装置,并应符合本规范第8.3.9条的规定。
2 在空调机组送风正压段出口应设置预过滤器。
3 在系统末端或靠近末端静压箱附近应设置末级过滤器或装置,并应符合本规范第8.3.6条的规定。
4 在洁净用房回风口应设置回风过滤器。
5 在洁净用房排风入口或出口应设置排风过滤器。
8.1.5 净化空调系统可为集中式或回风自循环处理方式。
Ⅳ级洁净手术室和Ⅲ、Ⅳ级洁净辅助用房,可采用带高中效及其以上过滤效率过滤器的净化风机盘管机组或立柜式空调器。
8.1.6 当整个洁净手术部设集中新风冷热处理设施时,新风处理机组应在供冷季节将新风处理到不大于要求的室内空气状态点的焓值。
当有条件时,宜采用新风湿度优先控制模式。
8.1.7 通过经济和技术比较,可采用全新风直流系统,或可全年变新风量运行,或可在系统运行的不同时间段根据实际需要变化新风量。
8.1.8 应采取提高引入新风质量,减少新风输送途径污染的措施。
空气处理机组内各级过滤器应与框架接触紧密,或应有密封措施。
8.1.9 洁净手术部净化空调系统可采用独立冷热源或从医院集中冷热源供给站接入。
除应满足夏、冬设计工况冷热负荷使用要求外,还应满足非满负荷使用要求。
冷热源设备不宜少于2台。
手术室常用空气处理方式及节能分析贺学广 E—mail:******************摘要:本文以一级洁净手术室为例,分析了舒适性空调同洁净空调送风量的确定方法、洁净空调的送风温差,以及送风状态点的确定方法,介绍了二次回风系统在洁净手术室空气处理过程中的应用。
与一次回风空气处理过程相比较,在一级同二级洁净手术室空气处理过程中应用二次回风系统,节能效果显著。
关键词:洁净手术室、送风量、送风温差、二次回风、节能通常在舒适性空调(全空气系统)送风量的确定时,是先计算室内余热、余湿,而后计算热湿比,再选定送风温差,进而确定送风状态点。
在焓湿图可查得送风状态点和室内点的焓值,进而按消除室内余热或余湿计算送风量,再校核换气次是否达到要求,如未达到,则应接规定的换气次数为准。
由于洁净空调送风量是接规范所要求的换气次数去计算送风量(再按消除室内余热去校核送风量,二者取较大值,通常按换气次数计算的送风量要大于按消除室内余热所计算的送风量。
),其送风量较舒适性空调要大得多,且送风量为己知,故不能用确定送风温差的方法去确定送风状态点,我们可以用消除室内余热的方法去求得送风状态点与室内状态点的焓差,进而确定送风状态点的焓值,作等焓线与热湿比线的交点,即得到送风状态点。
在洁净手术的设计过程中,其送风量一般按换气次数确定,对于一级手术室,其要求严格,为洁净单向流,一般不按换气次数确定,其送风量为:2.6×2.4×0.45×3600(风口规格为2.6×2.4,风速一般为0.2m/s~0.3 m/s,考虑衰减,一般取0.4 m/s ~0.45 m/s[1],手术室送风口一般都用送风天花)。
二级手术室:30~36次/h,[2]三级手术室:18~22次/h,四级手术室:12~15次/h。
现以某医院洁净手术室(处于湖北荆州)夏季一次回风系统为例,设计参数如下表所示:洁净室设计参数表1手术室一般处于建筑的内区,主要负荷为医疗设备、灯具同人体的散热,风量、负荷计算见下表:手术室风量、冷量计算表表2 房间面积层高级别送风量余热量余湿量热湿比新风量新风负荷总负荷m2m m3/h kw g/s m3/h kw kw OR1 42 3 1 10100 8.6 3.64 8600 1000 14.74 23.34 OR2 36 3 2 3888 6.4 2.77 8312 800 11.8 18.2 OR3 36 3 3 2376 5.8 2.5 8286 800 11.8 17.6 OR4 36 3 4 1620 5.2 2.33 8000 600 8.84 14.04由于手术室一般比较集中,故其空调布置也比较集中,为方便施工及控制,新风一般由新风机组集中处理,由由风管送至各个回风处理机组与回风相混合。
外科病房大楼洁净手术部净化空调系统设计内容摘要:摘要:本文介绍了洁净手术室净化空调系统的设计理念:通过对手术部室内各参数的控制,使手术部处于一个受控状态,达到降低术中及术后患者感染率的目的。
手术部净化空调系统通过对手术室各参数的控制,降低发菌和抑制室内细菌的繁殖,从而达到降低手术和术后的感染率,使医院手术部能够满足新形势下的各种要求。
摘要:本文介绍了洁净手术室净化空调系统的设计理念:通过对手术部室内各参数的控制,使手术部处于一个受控状态,达到降低术中及术后患者感染率的目的。
手术部净化空调系统通过对手术室各参数的控制,降低发菌和抑制室内细菌的繁殖,从而达到降低手术和术后的感染率,使医院手术部能够满足新形势下的各种要求。
关键词:净化机组末端送风装置DDC控制系统1引言武汉协和医院创建于,是目前国内历史悠久的医院之一。
由于医院原有住院设施难以适应发展需要,为改善病人的住院环境,现建造新的外科病房大楼。
在外科病房大楼建设过程中,《医院洁净手术部建筑技术规范》GB50333-2002(以下简称《规范》)于12月实施,为此,根据规范,我们对其洁净手术部净化空调系统进行了深化设计。
2工程概况武汉协和医院外科病房大楼建筑面积76000m2,建筑高度126.3m,地下两层,地上三十二层。
共设病床800张。
手术部设在三~八层,其中三层为麻醉科办公用房及手术室辅助用房,四、五层为手术室,六层为手术室设备层,七层为ICU病房,八层为避难层兼设备层。
手术部共设手术室42间,其中Ⅰ级手术室3间,Ⅱ级手术室6间,Ⅲ级手术室21间,Ⅳ级手术室10间,感染手术室2间;七层ICU病房设床位37张。
3手术部平面布局洁净手术部的设计是以控制微生物对患者的污染为宗旨。
控制污染的途径有很多种,合理的建筑平面布局与人、物流路线设置非常关键。
患者、医生、护士、设备和手术物品在术前术后均需进出手术室,即:手术前病人流向、手术后病人流向、手术前工作人员流向、手术后工作人员流向、使用前无菌器材流向、使用后器材流向。
医院手术室净化空调设计一、手术室概况:本洁净手术部由八间手术室、中央洁净大厅、麻醉室、苏醒室等附属房间组成,手术部位于医技楼二层,手术室无外围护结构,手术室净化级别要求分别为千级(I级)1间、万级(II 级)4间、十万级(III 级)3间,手术室设计温湿度考虑到儿童生理特点,全年控制在Tn=24~28℃,在手术室内就地可调,手术室设计相对湿度Фn=50%~60%。
二、手术室空调风系统的划分:1.高级别手术室空调系统宜独立设置。
所谓高级别手术室是指千级以上手术室,其原因是高级别手术室空调送风量大,如同样面积的手术室,百级手术室的空调风量是十万级的3.4倍,是万级的2.25倍。
另外高级别手术室的使用频率远低于低级别手术室,这样无论是一个空调系统负担多个高级别手术室,或是一个空调系统负担一个高级别手术室和多个低级别手术室,都会使空调系统长时间处于"大马拉小车"的运行状态。
例如一个空调系统负担1间百级手术室和2间万级手术室或4间十万级手术室,只要高级别手术室不使用,则系统设计风量至少大于此时所需风量的112%和84%,亦即此时系统所需风量仅为系统设计风量的47%和54.3%,而且此种因手术室使用与否引起的风量变化,不宜采用变频调速方式进行调节,只能用调节总风阀的方式调节风量以适应系统风量变化,然而此种方式显然不节能。
所以无论从节约能源的角度,或是从使用可*性、灵活性的角度,高级别手术室都应"按间"独立设置空调系统,即一个净化空调系统对应一间手术室。
2.对于低级别手术室,尽管与高级别手术室相比空调风量小的多,但一个空调系统所负担的手术室间数也不宜过多,因为医院手术室的使用情况具备不确定性。
愈是高等级医院,手术室为满足特殊繁忙情况,设置愈多。
手术室多,正常情况下的同时使用系数低,这样当一个空调系统所负担的手术室间数较多时,系统常处于"供大于求"的状态,其运行能耗势必较高,就象有的医院所反映的"建的起,用不起"。
医院净化供氧工程方案设计一、项目背景随着人口的增加和环境污染的加重,氧气含量逐渐下降,导致许多人出现缺氧现象,特别是对于一些患有呼吸系统疾病的病人来说,氧气的供应显得尤为重要。
为了保障患者的生命安全,医院需要对空气进行净化和增氧处理。
因此,医院净化供氧工程方案设计显得尤为重要。
二、项目目标1、保障患者的生命安全,提高医院内部的空气质量。
2、提高医院的整体设施质量,提升医院的形象。
3、合理利用资源,降低医院的运行成本。
4、实现医院对氧气供应的自主控制。
三、项目内容1、对医院内部空气进行净化处理,确保空气质量达标。
2、增氧系统的建设,保障患者得到足够的氧气供应。
3、实施自动化控制系统,确保氧气供应的稳定和安全。
4、加强医院的设备设施管理,确保工程设施的正常运行和维护。
四、项目设计1、空气净化系统空气净化系统主要包括空气净化设备、管道系统和控制系统。
空气净化设备可以采用活性炭过滤器或者高效空气过滤器,通过过滤器对医院内部的空气进行净化处理,去除空气中的有害气体和颗粒物,提高空气质量。
管道系统应该设计合理,保证净化后的空气能够有效地输送到各个病房和手术室。
控制系统需要具备自动调节功能,根据空气质量实时监测数据来调整空气净化设备的运行状态,确保空气质量能够随时达到标准要求。
2、增氧系统增氧系统主要包括氧气发生器、储氧罐和输氧管道系统。
氧气发生器可以使用膜分离技术或者压缩吸附技术,能够实时地从空气中提取纯净的氧气,储氧罐则用于储存氧气,输氧管道系统需要确保氧气能够有效地输送到各个病房和手术室。
增氧系统的建设需要有专业的技术人员进行设计和施工,并且需要经过严格的质量检测和验收。
3、自动化控制系统自动化控制系统是整个医院净化供氧工程的核心部分,它能够对空气净化设备和增氧系统进行实时监测和控制。
设计合理的自动化控制系统能够根据空气质量和氧气供应的需要来自动调节设备的运行状态,确保空气质量达到标准要求的同时,合理利用资源,降低运行成本。
洁净手术部空气处理的节能设计
摘要:介绍了定二次回风系统在洁净手术部空气处理过程中的应用。
通过与一次回风系统的比较,得出在洁净手术部空气处理过程中的应用定二次回风系统,节能效果明显,自控复杂程度不变的结论。
关键词:洁净手术部空气处理一次回风系统定二次回风系统节能分析
A. 1. 引言
随着《医院洁净手术部建设标准》和《医院洁净手术部建筑技术规范》(以下简称《标准》和《规范》)的相继颁布实施,国内的洁净手术部空调设计和施工人员在迅速转变设计理念的同时,也提出了多种洁净手术部的空调系统方案。
《标准》和《规范》对洁净手术部空调的气流组
织规定较为详细明确,其主流区理论也得到了实践的证明和业界的认可,存在的争论相对较少。
相反,本应是较为成熟的空气处理和输送方案却存在较多争论,国内几家大的医院净化工程公司也都形成了自己鲜亮的空气处理“风格”。
然而,这些方案往往都着重强调空气净化品质参数的操纵,而忽略了空气处理过程的节能设计。
笔者认真分析了洁净手术部空调的要紧特点和现有的几种系统,认为在满足洁净手术部的工艺要求前提下,洁净手术部空气处理过程还有专门大的节能设计空间。
B. 2. 洁净手术部空调的要紧特点
2.1 洁净手术部空调的设计参数和精度要求
受传统的工业净化空调和工艺空调要求恒温恒湿的阻碍,往往过分强调洁净手术部空调设计参数的操纵精度。
然而洁净手术部空调是生物净化空调,与工业净化空调和传统的工艺空调都有专门大的区不,其工艺的要紧爱护对象是手术病人,更具体地讲是手术切口,因此对温湿度的精度要求一般并不太高,而《规范》对洁净手术部用房的温度和相对湿度的设计范围分不为22~25℃和35~60%。
2.2 洁净手术部的空调负荷特点
洁净手术部的热湿负荷比较稳定。
从建筑的布置上来看,除清洁走廊外,洁净手术部的大部分区域一般都没有直接的外围护结构,其室内热湿负
荷几乎不受室外气候条件的阻碍,人员和医疗用电设备是室内热湿负荷的要紧阻碍因素。
2.3 洁净手术部的送风量特点
为了满足洁净度的要求,洁净手术部对不同级不的洁净区域的送风量有严格要求。
送风量比一般的舒适性空调大专门多,同时要求送风量固定不变,送风温差由送风量和室内热湿负荷决定,一般比一般的舒适性空调小专门多。
C. 3 现有的洁净手术部空气处理方案
目前较为常用的手术部空气处理方案按照循环机组的回风次数可分为一次回风和二次回风(或旁通)两类。
假如再结合各空气处理段的不同组合排序,其种类可达到数十种之多。
限于篇幅和方便上下文的方案作比较,本文以某医院I级手术室为例,要紧介绍现在最常用的一次回风处理方式,其设计参数如表一中手术室1所示,其流程图如图一所示,空气处理焓湿图如图三A)和图四A)所示。
以夏季工况为例,先将新风集中处理到室内等焓点L W,与回风混合后处理至L点,然后加热至K 点,经风机升温至O点送入室内。
由于I级手术室送风量专门大,送风温差专门小,因此从L点到K点需要大量的再热量,产生严峻的冷热抵消。
针对I级手术室系统的严峻冷热抵消,也有个不净化工程公司尝试在I 级手术室中使用二次回风,但终因操纵方式不合理或操纵系统复杂而难以实现,结果没有得到广泛应用。
也有人提出用新风承担室内湿负荷来幸免再热带来的冷热抵消,又能够使循环机组实现干工况运行的解决方案。
这种思路从理论上能够实现,但在实际工程中却专门难行得通:由于手术部中往往是多个手术室循环机组共用一个新风机组,在这种情况下,无法通过调节新风处理参数来适用个不手术室湿负荷增加产生的波动。
定新风量因为无法预知湿负荷增加量而无法实现;变新风量势必导致自控系统复杂。
另外,由于要求的供水温度过低等缘故专门难实现循环机组的绝对干工况运行。
D. 4 固定二次回风的洁净手术部空气处理方案
针对以上情况,本文提出在洁净手术部空气处理过程中采纳固定二次回风量的二次回风系统,其流程图如图二所示,空气处理焓湿图如图三B)和图四B)所示。
如此按照实际热湿处理所需要的回风量来确定一次回风量,并全年固定此风量不变,既幸免了大量的冷热抵消,又利于操纵。
同时,由于通过冷、热盘管的空气迎面风速大大降低,有利于热湿处理。
循环机组的新风和总的回风都固定不变,在二次回风支路上设定风量阀,既能够起到固定一次回风和二次回风量的作用,又利于一次回风和二次回风的阻力平衡。
手术室投入使用时,循环风机启动,同时联锁开启排风机、排风管和总回风管上的电动密闭阀。
手术室不使用时,循环风机停止运转,同时联锁关闭排风机、排风管和总回风管上的电动密闭阀。
其空气处理过程如下:
4.1 夏季工况(图三B,设计工况)
假定将新风预处理至室内等焓线与φ=90%的交点Lw,然后与一次回风混合后(C点)处理至L点,混合处理后的空气与二次回风混合到K点,经风机升温至O点送入室内。
设计工况下的空气处理过程幸免了冷热抵消现象,循环机组的制冷量理论上等于室内全热负荷加风机热量。
点L W的确定能够依照实际情况灵活确定,以幸免或减少不必要的冷热抵消或加湿去湿抵消过程;夏季及夏季过渡季较低的L W能够减轻循环机组冷盘管去湿的负担。
4.2 冬季工况(图四B,设计工况)
假定室内设计参数不变,将新风预热预处理至W’点,然后与一次回风混合后降温处理至D点,然后加湿(干蒸汽)处理至L点。
从图中还能够看出,W’点越高,所需冷量越大,另外,W’点越高,其相对湿度越低,过低的相对湿度容易使新风在输送过程中产生静电。
因此,W’点不宜过高,但不应低于最低值班温度(5℃)。
图一洁净手术部一次回风系统空气处理流程图(I级手术室)
图二洁净手术部二次回风系统空气处理流程图(I级手术室)
A)一次回风 B)二次回风
图三夏季洁净手术部空气处理过程对比(I级手术室)
A)一次回风 B)二次回风
图四冬季洁净手术部空气处理过程对比(I级手术室)
表一上海某医院洁净手术室设计参数
房间净化温湿余热余湿热湿风新风量总风
表二上海某医院洁净手术室循环机组空气处理过程对比(“非露点”操纵)。
