《屋顶的保温与隔热》PPT课件
① 选择适宜的种植介质 宜尽量选用轻质材料作载培介质，常用 的有谷壳、蛭石、陶粒、泥碳等，即所谓的无土载培介质。
载培介质的厚度应满足屋顶所载种的植物正常生长的需要，可参考 表[种植层的深度]选用，但一般不宜超过300mm。 ② 种植床的做法 种植床又称苗床，可用砖或加气混凝土来砌筑床 埂。 ③ 种植屋面的排水和给水 一般种植屋面应有一定的排水坡度（1 ％～3％）。通常在靠屋面低侧的种植床与女儿墙间留出300～400mm 的距离，利用所形成的天沟有组织排水，并在出水口处设挡水坎，以沉 积泥沙（见图[种植屋面的挡水坎]）。
综上所述：蓄水屋面与普通平屋顶防水屋面不同的就是增加了一壁三孔。所谓一壁是指蓄水池的仓壁，
三孔是指溢水孔、泄水孔、过水孔。
精选ppt
8

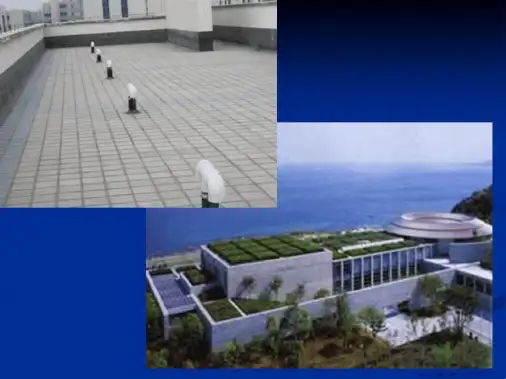

·种植隔热屋面
种植隔热的原理是：在平屋顶上种植植物，借助载培介质隔热及植物吸收阳光进 行光合作用和遮挡阳光的双重功效来达到降温隔热的目的。
一般种植隔热屋面是在屋面防水层上直接铺填种植介质，载培植物。其 构造要点为：
屋顶保温与隔热
屋顶保温材料的选择 平屋顶保温构造 坡屋顶保温构造 屋顶通风隔热 屋顶蓄水隔热 种植隔热屋面 蓄水种植隔热屋面
精选ppt
1
·屋顶保温材料选择
在寒冷地区或装有空调设备的建筑中，屋顶应设计成保温屋顶。为 了提高屋顶的热阻，需要在屋顶中增加保温层。
保温材料应具有吸水率低，导热系数较小并具有一定的强度的性能。屋面保温材料一般为 质多孔材料，分为三种类型：
精选ppt
3
·坡屋顶保温构造
坡屋顶的保温层一般布置在瓦材与檩条之间或吊顶上面。
精选ppt
4
·屋顶通风隔热
通风隔热就是在屋顶设置架空通风间层，使其上层表面遮挡阳光辐射，同时利 用风压和热压作用使间层中的热空气被不断带走。通风间层的设置通常有两种 方式：一种是在屋面上做架空通风隔热间层，另一种是利用吊顶棚内的空间做 通风间层
载培介质的厚度应满足屋顶所载种的植物正常生长的需要，可参考 表[种植层的深度]选用，但一般不宜超过300mm。 ② 种植床的做法 种植床又称苗床，可用砖或加气混凝土来砌筑床 埂。 ③ 种植屋面的排水和给水 一般种植屋面应有一定的排水坡度（1 ％～3％）。通常在靠屋面低侧的种植床与女儿墙间留出300～400mm 的距离，利用所形成的天沟有组织排水，并在出水口处设挡水坎，以沉 积泥沙（见图[种植屋面的挡水坎]）。
综上所述：蓄水屋面与普通平屋顶防水屋面不同的就是增加了一壁三孔。所谓一壁是指蓄水池的仓壁，
三孔是指溢水孔、泄水孔、过水孔。
精选ppt
8
·种植隔热屋面
种植隔热的原理是：在平屋顶上种植植物，借助载培介质隔热及植物吸收阳光进 行光合作用和遮挡阳光的双重功效来达到降温隔热的目的。
一般种植隔热屋面是在屋面防水层上直接铺填种植介质，载培植物。其 构造要点为：
屋顶保温与隔热
屋顶保温材料的选择 平屋顶保温构造 坡屋顶保温构造 屋顶通风隔热 屋顶蓄水隔热 种植隔热屋面 蓄水种植隔热屋面
精选ppt
1
·屋顶保温材料选择
在寒冷地区或装有空调设备的建筑中，屋顶应设计成保温屋顶。为 了提高屋顶的热阻，需要在屋顶中增加保温层。
保温材料应具有吸水率低，导热系数较小并具有一定的强度的性能。屋面保温材料一般为 质多孔材料，分为三种类型：
精选ppt
3
·坡屋顶保温构造
坡屋顶的保温层一般布置在瓦材与檩条之间或吊顶上面。
精选ppt
4
·屋顶通风隔热
通风隔热就是在屋顶设置架空通风间层，使其上层表面遮挡阳光辐射，同时利 用风压和热压作用使间层中的热空气被不断带走。通风间层的设置通常有两种 方式：一种是在屋面上做架空通风隔热间层，另一种是利用吊顶棚内的空间做 通风间层
屋面及防水工程PPT课件
精选课件精选课件pptppt33屋面防水等级和设防要求屋面防水等级和设防要求项目项目屋面防水等级屋面防水等级建筑物建筑物类别类别特别重要的特别重要的民民用建筑和用建筑和对防水有特对防水有特殊要求的工殊要求的工业建筑业建筑重要的工业重要的工业与与民用建筑民用建筑高层建筑高层建筑一般的工业一般的工业与与民用建筑民用建筑非永久性的非永久性的建建筑筑防水层耐用防水层耐用年限年限2525年年1515年年1010年年55年年设防要求设防要求以以上防水设上防水设防防二道防水设二道防水设防防一道防水设一道防水设防防一道防水设一道防水设防防精选课件精选课件pptppt44一卷材防水屋面一卷材防水屋面常用材料包括沥青防水卷材高聚物常用材料包括沥青防水卷材高聚物如如sbssbsappapp等等改性沥青防水卷材合成改性沥青防水卷材合成高分子防水卷材高分子防水卷材精选课件精选课件pptppt55sbssbs卷材卷材精选课件精选课件pptppt66卷材屋面构造卷材屋面构造b保温卷材屋面a不保温卷材屋面钢筋混凝土承重层保护层卷材防水层冷底子油结合层找平层保温层隔气层保护层卷材防水层找平层钢筋混凝土承重层冷底子油结合层810卷材防水屋面构造层次示意图精选课件精选课件pptppt77卷材防水层施工卷材防水层施工基层要求基层要求找平层应留分格缝
屋面防水等级和设防要求
屋面防水等级
项目
Ⅰ
Ⅱ
Ⅲ
Ⅳ
特别重要的 重要的工业 一般的工业 非永久性的 建筑物 类别 民 用建筑和 与 民用建筑、与 民用建筑 建 筑
对防水有特 高层建筑 殊要求的工 业建筑
防水层耐用 25年
15年
10年
5年
年限
设防要求
三道或三道 二道防水设 一道防水设 一道防水设
以 上防水设 防
屋面防水等级和设防要求
屋面防水等级
项目
Ⅰ
Ⅱ
Ⅲ
Ⅳ
特别重要的 重要的工业 一般的工业 非永久性的 建筑物 类别 民 用建筑和 与 民用建筑、与 民用建筑 建 筑
对防水有特 高层建筑 殊要求的工 业建筑
防水层耐用 25年
15年
10年
5年
年限
设防要求
三道或三道 二道防水设 一道防水设 一道防水设
以 上防水设 防
屋面防水工程ppt课件
10～20mm的粘土砂浆（石灰膏∶砂∶粘 土=1∶2.4∶3.6）一层，要求平整、压 实、抹光。
•②
• 先将结构层找平，然后在干燥的找平 层上铺一层3～8mm厚的干砂滑动层，再在 上面铺一层卷材。
• 高聚物改性沥青卷材热熔法施工
• 热粘贴是指采用热玛碲脂或采用火焰 加热熔化热熔防水卷材底层的热熔胶 进行粘结的施工方法。常用的有SBS或 APP (APAO)改性沥青热熔卷材，热玛 碲脂或热熔改性沥青粘结胶粘贴的沥 青卷材或改性沥青卷材。这种工艺主 要针对含有沥青为主要成分的卷材和 胶粘剂厚度小于3mm的卷材严禁采用热 熔法施工
沟、管根、转角 …） • 按标高由低到高（顺水搭接）
（2）卷材铺帖
• 1)热沥青胶结料沥青防水卷材的铺贴 • ①浇热玛埔脂法(浇油法)，浇油法是操作工手
提热玛墙脂壶，在铺贴卷材的前方作蛇形浇热 玛埔脂，其宽度比卷材每边少10～20mm，浇玛 蹄脂的速度要和铺卷材速度同步。 • ②涂刷沥青胶法，涂刷热沥青胶法是操作工在 铺贴卷材的前方，用长柄棕刷蘸热沥青胶涂刷， 刷油长度以30～50cm为宜，出油毡宽度不应大 于5cm，不得在冷底子油面上来回揉刷，以免降 低热沥青胶的温度或没有波浪形。涂刷热沥青 胶的速度要和铺卷材同步。
• 第三步：涂胶后—铺卷材，相隔时间10~30分 钟
自粘贴卷材施工
• 高聚物改性沥青卷材，撕掉一层薄膜隔离 纸后,它有自粘胶，可直接铺在基层上。
10.2 地下防水
• 一、概述 • （一）施工原则： • 1、杜绝防水层对水的吸附和毛细渗
透 • 2、接缝严密，形成封闭的整体； • 3、消除所留孔洞造成的渗漏； • 4、防止不均匀沉降而拉裂防水层； • 5、防水层做至可能渗漏范围以外。
• 干铺板块材料—铺平垫稳，板缝用同类材 料填实；分层铺时上下错缝
•②
• 先将结构层找平，然后在干燥的找平 层上铺一层3～8mm厚的干砂滑动层，再在 上面铺一层卷材。
• 高聚物改性沥青卷材热熔法施工
• 热粘贴是指采用热玛碲脂或采用火焰 加热熔化热熔防水卷材底层的热熔胶 进行粘结的施工方法。常用的有SBS或 APP (APAO)改性沥青热熔卷材，热玛 碲脂或热熔改性沥青粘结胶粘贴的沥 青卷材或改性沥青卷材。这种工艺主 要针对含有沥青为主要成分的卷材和 胶粘剂厚度小于3mm的卷材严禁采用热 熔法施工
沟、管根、转角 …） • 按标高由低到高（顺水搭接）
（2）卷材铺帖
• 1)热沥青胶结料沥青防水卷材的铺贴 • ①浇热玛埔脂法(浇油法)，浇油法是操作工手
提热玛墙脂壶，在铺贴卷材的前方作蛇形浇热 玛埔脂，其宽度比卷材每边少10～20mm，浇玛 蹄脂的速度要和铺卷材速度同步。 • ②涂刷沥青胶法，涂刷热沥青胶法是操作工在 铺贴卷材的前方，用长柄棕刷蘸热沥青胶涂刷， 刷油长度以30～50cm为宜，出油毡宽度不应大 于5cm，不得在冷底子油面上来回揉刷，以免降 低热沥青胶的温度或没有波浪形。涂刷热沥青 胶的速度要和铺卷材同步。
• 第三步：涂胶后—铺卷材，相隔时间10~30分 钟
自粘贴卷材施工
• 高聚物改性沥青卷材，撕掉一层薄膜隔离 纸后,它有自粘胶，可直接铺在基层上。
10.2 地下防水
• 一、概述 • （一）施工原则： • 1、杜绝防水层对水的吸附和毛细渗
透 • 2、接缝严密，形成封闭的整体； • 3、消除所留孔洞造成的渗漏； • 4、防止不均匀沉降而拉裂防水层； • 5、防水层做至可能渗漏范围以外。
• 干铺板块材料—铺平垫稳，板缝用同类材 料填实；分层铺时上下错缝
屋面防水保温工程演示文稿
④条铺法。是指卷材与基层之间只做条带粘结，但要 求粘结总面积不应小于整个接触面的25%左右。
⑤冷贴法。是指将胶粘剂直接涂刷在基层表面或卷材 粘结面上，使卷材与基层实施粘结，而不需要热施工 的铺贴方法。
§15.2 屋面工程量计算
1）清单规则
瓦、型材屋面按设计图示尺寸以斜面积计算， 不扣除房上烟囱，风帽底座、风道、屋面小气 窗、斜沟等所占面积，小气窗出檐部分不增加 面积。
屋面排水
铁皮件、铸铁管件、玻璃钢管件
油毡卷材 玛谛脂、 卷材防 防水 水 高分子卷材 氯化聚乙稀-橡胶、三元一丙橡胶、再生橡胶、
变形 缝
涂膜防水 填缝 盖缝
苯乙稀、塑料油膏、石油沥青、防水砂浆 油浸麻丝、玛谛脂 木质、铁皮
构造做法图示
构造做法图示
构造做法图示
构造做法图示
构造做法图示
构造做法图示
4）卷材的几种铺贴方法
①满铺法。亦称实铺法，是在油毡下满涂胶粘剂，使 卷材与基层的整个接触面积用胶粘剂粘结在一起。
②空铺法。是指卷材与基层之间只在四周一定宽度范 围内实施粘贴，其余部分则不加粘贴，使第一层油毡 与基层之间存在空隙。
③点铺法。是指卷材与基层之间只实施点的粘结，要 求粘结点应多于5个点/m2，每点面积应达到 100mm×100mm，粘结总面积要达到接触面的6% 左右。
膜结构屋面按设计图示尺寸以需要覆盖的水平 面积计算。
屋面卷材防水、屋面涂膜防水按设计图示尺 寸以水平面积（或斜面积）计算，不扣除房 上烟囱，风帽底座、风道、屋面小气窗、斜 沟等所占面积，屋面的女儿墙、伸缩缝和天 窗等处的弯起部分，并入屋面工程量内。
屋面刚性防水按设计图示尺寸以面积计算， 不扣除房上烟囱，风帽底座、风道等所占面 积
⑤冷贴法。是指将胶粘剂直接涂刷在基层表面或卷材 粘结面上，使卷材与基层实施粘结，而不需要热施工 的铺贴方法。
§15.2 屋面工程量计算
1）清单规则
瓦、型材屋面按设计图示尺寸以斜面积计算， 不扣除房上烟囱，风帽底座、风道、屋面小气 窗、斜沟等所占面积，小气窗出檐部分不增加 面积。
屋面排水
铁皮件、铸铁管件、玻璃钢管件
油毡卷材 玛谛脂、 卷材防 防水 水 高分子卷材 氯化聚乙稀-橡胶、三元一丙橡胶、再生橡胶、
变形 缝
涂膜防水 填缝 盖缝
苯乙稀、塑料油膏、石油沥青、防水砂浆 油浸麻丝、玛谛脂 木质、铁皮
构造做法图示
构造做法图示
构造做法图示
构造做法图示
构造做法图示
构造做法图示
4）卷材的几种铺贴方法
①满铺法。亦称实铺法，是在油毡下满涂胶粘剂，使 卷材与基层的整个接触面积用胶粘剂粘结在一起。
②空铺法。是指卷材与基层之间只在四周一定宽度范 围内实施粘贴，其余部分则不加粘贴，使第一层油毡 与基层之间存在空隙。
③点铺法。是指卷材与基层之间只实施点的粘结，要 求粘结点应多于5个点/m2，每点面积应达到 100mm×100mm，粘结总面积要达到接触面的6% 左右。
膜结构屋面按设计图示尺寸以需要覆盖的水平 面积计算。
屋面卷材防水、屋面涂膜防水按设计图示尺 寸以水平面积（或斜面积）计算，不扣除房 上烟囱，风帽底座、风道、屋面小气窗、斜 沟等所占面积，屋面的女儿墙、伸缩缝和天 窗等处的弯起部分，并入屋面工程量内。
屋面刚性防水按设计图示尺寸以面积计算， 不扣除房上烟囱，风帽底座、风道等所占面 积
保温屋面构造课件
左右，干后重复涂4～5次，可作1.2mm以上的
厚度。
图9-33 9-34
17.2.3 涂料防水和粉剂防水屋面
(1)涂料防水
涂料防水保护层
图9-34
涂膜的表面一般须撒细砂作保护层，为防太 阳辐射影响及色泽需要，可适量加入银粉或 颜料作着色保护涂料。
17.2.3 涂料防水和粉剂防水屋面
(2)粉剂防水
防水层由防水卷材和相应的卷材粘结剂 分层粘结而成。
层数或厚度由防水等级确定。
铺贴方法有冷粘法、热熔法、热风焊接 法、自粘法等。
17.2.1 卷材防水屋面
（a）沥青防水卷材防水层
沥青油毡做法： 一毡二油——一层油毡二层沥青胶 三皮做法 二毡三油——二层油毡三层沥青胶 五皮做法，坡度≥3% 三毡四油——三层油毡四层沥青胶 七皮做法，坡度＜3%

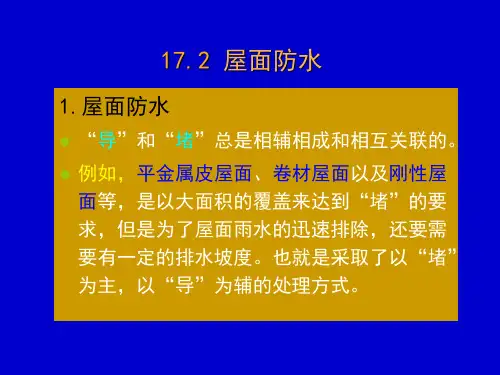

17.2 屋面防水
2.屋面防水等级 根据建筑物的性质、重要程度、使用功
能要求、防水层耐用年限、防水层选用 材料和设防要求，将屋面防水分为四个 等级。
17.2 屋面防水
2.屋面防水等级
等级 防水层耐用年限
Ⅰ
25年
Ⅱ
15年
Ⅲ
10年
Ⅳ
5年
表9-1表19-3 适用
特别重要和特殊要求 重要的，高层建筑 一般的建筑 非永久性的建筑
材料通常用1∶3水泥砂浆、抹平即可，不 需压光，便于上面的材料粘结，一般厚度 15～20mm，表面较粗凸凹不平时（散料）， 厚度可适当增加至20～30mm。
17.2.1 卷材防水屋面
(3)结合层 在防水层和找平层之间设置，即在找
平层上做基层处理剂，以使防水层和 找平层粘结牢固。 做法：冷底子油
17.2 屋面防水
屋面防水保温隔热
第二十六页，编辑于星期一：十点 九分。
Байду номын сангаас
第二十七页，编辑于星期一：十点 九分。
第二十八页，编辑于星期一：十点 九分。
第二十九页，编辑于星期一：十点 九分。
第三十页，编辑于星期一：十点 九分。
第三十一页，编辑于星期一：十点 九分。
第三十二页，编辑于星期一：十点 九分。
第十八页，编辑于星期一：十点 九分。
第十九页，编辑于星期一：十点 九分。
第二十页，编辑于星期一：十点 九分。
第二十一页，编辑于星期一：十点 九分。
第二十二页，编辑于星期一：十点 九分。
第二十三页，编辑于星期一：十点 九分。
第二十四页，编辑于星期一：十点 九分。
第二十五页，编辑于星期一：十点 九分。
第一页，编辑于星期一：十点 九分。
第二页，编辑于星期一：十点 九分。
第三页，编辑于星期一：十点 九分。
第四页，编辑于星期一：十点 九分。
第五页，编辑于星期一：十点 九分。
第六页，编辑于星期一：十点 九分。
第七页，编辑于星期一：十点 九分。
第八页，编辑于星期一：十点 九分。
第九页，编辑于星期一：十点 九分。
第十页，编辑于星期一：十点 九分。
第十一页，编辑于星期一：十点 九分。
第十二页，编辑于星期一：十点 九分。
第十三页，编辑于星期一：十点 九分。
第十四页，编辑于星期一：十点 九分。
第十五页，编辑于星期一：十点 九分。
第十六页，编辑于星期一：十点 九分。
第十七页，编辑于星期一：十点 九分。
屋面防水及保温隔热工程
点铺:铺贴防水卷材时,卷材于基层采用点状粘结的施工方法。每平方 米粘结不少于5个点，每个点面积为100×100mm。
（三）刚性防水屋面部分:防水砂浆、细石砼、水泥砂浆子目增编了 不做分隔缝的子目。
（四）涂膜屋面部分:原氯丁冷胶、PVC建筑防水油膏屋面很少使用 现予取消。
（五）涂刷油类防水材料部分:原刷苯乙烯涂料、焦油玛蹄脂子目取 消。刷聚氨脂防水涂料子目细化。增编了聚合物水泥、丙嫌酸、水泥 基渗透结晶防水涂料。
6 0.3×172.65=51.80元
（3）铸铁雨水斗工程量及套定额
φ100 3只 套9-198 0.3×530.91=159.27元
（4） （1）～（3）合计：2068.16+51.80+159.27=2279.23元
才能知道，因此在预算时，一般可按女儿墙内墙内退 240mm计算估计面积。
架空隔热层 工程量 S ( L1 0.24 2) （ L 2 0 .24 2）
（八）屋面排水工程
1、铁皮排水项目：水落管按檐口滴水处算至设计室外地坪 的高度以延长米计算，檐口处伸长部分（即马腿弯伸长）、 勒脚和泄水口的弯起均不增加，但水落管遇到外墙腰线（需 弯起时）按每条腰线增加长度25cm计算。檐沟、天沟均以 图示延长米计算。白铁斜沟、泛水长度可按水平长度乘以延 长系数或隅延长系数计算。水斗以个计算。
2、铸铁、PVC、玻璃钢水落管工程量计算，应区别不同直 径按图示尺寸以延长米计算。雨水口、水斗、弯头以个计算， 分别套用不同的定额。
3、屋面排水定额中，阳台PVC管通落水管按只计算，阳台 出水口至落水管中心线斜长按1m计算（内含两只45°弯头， 1只异径三通），设计斜长不同，调整定额中PVC塑料管的 用料，规格不同应调整，使用只数应与阳台只数配套。
（三）刚性防水屋面部分:防水砂浆、细石砼、水泥砂浆子目增编了 不做分隔缝的子目。
（四）涂膜屋面部分:原氯丁冷胶、PVC建筑防水油膏屋面很少使用 现予取消。
（五）涂刷油类防水材料部分:原刷苯乙烯涂料、焦油玛蹄脂子目取 消。刷聚氨脂防水涂料子目细化。增编了聚合物水泥、丙嫌酸、水泥 基渗透结晶防水涂料。
6 0.3×172.65=51.80元
（3）铸铁雨水斗工程量及套定额
φ100 3只 套9-198 0.3×530.91=159.27元
（4） （1）～（3）合计：2068.16+51.80+159.27=2279.23元
才能知道，因此在预算时，一般可按女儿墙内墙内退 240mm计算估计面积。
架空隔热层 工程量 S ( L1 0.24 2) （ L 2 0 .24 2）
（八）屋面排水工程
1、铁皮排水项目：水落管按檐口滴水处算至设计室外地坪 的高度以延长米计算，檐口处伸长部分（即马腿弯伸长）、 勒脚和泄水口的弯起均不增加，但水落管遇到外墙腰线（需 弯起时）按每条腰线增加长度25cm计算。檐沟、天沟均以 图示延长米计算。白铁斜沟、泛水长度可按水平长度乘以延 长系数或隅延长系数计算。水斗以个计算。
2、铸铁、PVC、玻璃钢水落管工程量计算，应区别不同直 径按图示尺寸以延长米计算。雨水口、水斗、弯头以个计算， 分别套用不同的定额。
3、屋面排水定额中，阳台PVC管通落水管按只计算，阳台 出水口至落水管中心线斜长按1m计算（内含两只45°弯头， 1只异径三通），设计斜长不同，调整定额中PVC塑料管的 用料，规格不同应调整，使用只数应与阳台只数配套。
屋面防水及保温隔热完整ppt课件
门窗洞口所占面积，门窗洞口侧壁需做保温并入保温墙 体工程量内。
工程内容：①基层清理；②底层抹灰；③粘贴龙骨； ④填贴保温材料；⑤粘贴面层；⑥嵌缝；⑦刷防护材料。
.
3．保温柱 工程量清单项目编码：010803004， 项目名称：保温柱。 项目特征：①保温隔热部位；②保温隔热方式(内保 温、外保温、夹心保温)；③踢脚线、勒脚线保温做法； ④保温隔热面层材料品种、规格、性能；⑤保温隔热材 料品种、规格；⑥隔气层厚度；⑦粘结材料种类；⑧防 护材料种类。 计量单位：ｍ2。 工程量计算规则：按设计图示以保温层中心线展开长 度乘以保温层高度计算。 工程内容：①基层清理；②底层抹灰；③粘贴龙骨； ④填贴保温材料；⑤粘贴面层；⑥嵌缝；⑦刷防护材料。
屋面及防水工程
.
工程量清单的编制及清单计价
一、清单项目划分 包括瓦、型材屋面，屋面防水，墙、地面泛水、 防潮。
二、瓦、型材屋面 1、包括瓦屋面、型材屋面、膜结构屋面。 2、瓦屋面、型材屋面计算规则：按设计图示尺寸 以斜面积计算。不扣除房上烟囱、风帽底座、风 道、小气窗、斜沟等的面积，小气窗的出檐部分 不增加。 3、膜结构屋面计算规则：按设计图示尺寸以需要 覆盖的水平面积计算。
.
1．防腐混凝土、砂浆、防腐胶泥面层
工程量清单项目编码及项目名称：010801001，防腐
混凝土面层；010801002，防腐砂浆面层；010801003，
防腐胶泥面层。
项目特征：①防腐部位；②面层厚度；③砂浆、混凝
土、胶泥种类。
计量单位：ｍ2。
工程量计算规则：按设计图示尺寸以面积计算。平面
防腐，扣除凸出地面的构筑物、设备基础等所占面积；
立面防腐，砖垛等突出部分按展开面积并入墙面积内；
踢脚板防腐，扣除门洞所占面积并相应增加门洞侧壁面
工程内容：①基层清理；②底层抹灰；③粘贴龙骨； ④填贴保温材料；⑤粘贴面层；⑥嵌缝；⑦刷防护材料。
.
3．保温柱 工程量清单项目编码：010803004， 项目名称：保温柱。 项目特征：①保温隔热部位；②保温隔热方式(内保 温、外保温、夹心保温)；③踢脚线、勒脚线保温做法； ④保温隔热面层材料品种、规格、性能；⑤保温隔热材 料品种、规格；⑥隔气层厚度；⑦粘结材料种类；⑧防 护材料种类。 计量单位：ｍ2。 工程量计算规则：按设计图示以保温层中心线展开长 度乘以保温层高度计算。 工程内容：①基层清理；②底层抹灰；③粘贴龙骨； ④填贴保温材料；⑤粘贴面层；⑥嵌缝；⑦刷防护材料。
屋面及防水工程
.
工程量清单的编制及清单计价
一、清单项目划分 包括瓦、型材屋面，屋面防水，墙、地面泛水、 防潮。
二、瓦、型材屋面 1、包括瓦屋面、型材屋面、膜结构屋面。 2、瓦屋面、型材屋面计算规则：按设计图示尺寸 以斜面积计算。不扣除房上烟囱、风帽底座、风 道、小气窗、斜沟等的面积，小气窗的出檐部分 不增加。 3、膜结构屋面计算规则：按设计图示尺寸以需要 覆盖的水平面积计算。
.
1．防腐混凝土、砂浆、防腐胶泥面层
工程量清单项目编码及项目名称：010801001，防腐
混凝土面层；010801002，防腐砂浆面层；010801003，
防腐胶泥面层。
项目特征：①防腐部位；②面层厚度；③砂浆、混凝
土、胶泥种类。
计量单位：ｍ2。
工程量计算规则：按设计图示尺寸以面积计算。平面
防腐，扣除凸出地面的构筑物、设备基础等所占面积；
立面防腐，砖垛等突出部分按展开面积并入墙面积内；
踢脚板防腐，扣除门洞所占面积并相应增加门洞侧壁面
屋面防水施工要点ppt课件
完整版课件
26
屋面卷材防水层施工
——合成高分子卷材防水层施工
常用的铺贴方法有“抬铺法”和“滚铺法”。
自粘型卷材滚铺法施工示意图
完整版课件
27
涂膜防水屋面
涂膜防水屋面是以高分子合成材料为主体的涂料，涂布在经嵌缝处理 的屋面找平层上，形成具有防水效能的坚韧涂膜。
完整版课件
挤出枪嵌填
28
涂膜防水屋面
完整版课件
13
屋面卷材防水层施工
——沥青卷材防水层施工
a
a.冷底子油施工 b.涂刷环氧改性沥青基层处理剂
3.基层处理 基层处理剂（ 冷底子油）具有较 强的渗透性和憎水 性，能增强沥青胶 结材料与找平层的 粘结力。基层处理 剂的涂刷一般在找 平层干燥后进行， 涂刷应薄而均匀、 不得有空白、麻点 b 或气泡。
完整版课件
18
屋面卷材防水层施工
——沥青卷材防水层施工
6.保护层的施工： a.绿豆砂保护层是在各层卷材铺贴完后，在上层表面浇一层2-4mm的 沥青胶，趁热撒上一层粒径为3-5mm的小豆石，并加以压实，使豆石 与沥青胶粘结牢固，未粘结的豆石应扫除干净； b.采用水泥砂浆、块材或细石砼等刚性保护层时，保护层与防水层之 间应设置隔离层，保护层应设分格缝，水泥砂浆保护层分格面积宜为 1㎡；块体材料不宜大于100㎡，细石砼保护层不大于36㎡。刚性保护 层与女儿墙、山墙之间应预留宽度为30mm的缝隙，并用密封材料嵌 填严密。
完整版课件
31
涂膜防水屋面
a.手工抹压
涂刷
b.涂刷均匀
a
c.表面平整 d.胎体增强
材料的铺设
b
完整版课件
c
d
32
刚性防水屋面
屋面防水施工 PPT课件
温层→丙烯酸脂无纺布隔离层一道→40厚C20细石砼刚性
防水层，加3%防水剂，内配Φ4@200*200钢筋网。
第2页/共12页
•
3、不保温非上人屋面（二级防水）
•
钢筋混凝土屋面板→陶粒混凝土找坡（最薄30厚）→20厚1：2.5水
泥砂浆找平层→3厚SBS改性沥青卷材防水层→丙烯酸脂无纺布隔离层一道
→40厚C20细石砼刚性防水层，加3%防水剂，内配Φ4@200*200钢筋网。
•
•
4、雨蓬（三级防水）
•
钢筋混凝土屋面板→1﹕6水泥膨胀珍珠岩找坡i=2%(最薄处30
厚)→20厚1：2.5水泥砂浆找平层→4厚SBS卷材防水层→20厚1：2.5水泥
砂浆保护层
•
•
5、不保温坡屋面（二级防水）
•
钢筋混凝土屋面板→15厚1：2.5水泥砂浆找平层→3厚SBS改性沥青
卷材防水层→35厚C20细石砼刚性防水兼找平层，加3%防水剂，内配
时，先将卷材展开摊铺在旁边平整干净的基层上，用长柄滚刷蘸胶
粘剂均匀涂刷在卷材背面，不得涂刷太薄而露底，也不得涂刷过多
而聚胶。搭逢部分不得涂刷胶粘剂,留作涂刷接缝胶粘剂,留置宽度
即卷材搭接长度。
•
基层表面涂刷基层胶粘剂重难点为阴阳角、平立面转角处、
卷材收头处、排水口、伸出屋面弯道根部等节点部位，这些部位有
第10页/共12页
•
⑦ 不允许穿带钉子的鞋进场。
•
⑧ 竣工的防水层不准堆其他材料,以免损坏防水
层。
•
⑨ 防水层做完后应作蓄水检查，蓄水深度20－
30mm，24 h内无渗漏为合格，之后方可进行下道工作。
•
⑩ 屋顶坡度应严格按施工图要求找，泛水、雨水
平屋顶的防水构造PPT课件
10.3 平屋顶的防水构造
根据防水材料分为： 柔性防水 刚性防水 涂膜防水
屋面的防水等级和设防要求
10.3.1 柔性防水屋顶
利用防水卷材与粘结剂结合，形成连续致密的构造层 来防水，具有一定的延伸性和适应变形的能力。
1、防水材料
1）防水卷材 沥青类 高聚物改性沥青类（SBS改性沥青油毡，再生胶改性沥
厚度：聚酯胎卷材3mm和4mm 玻纤胎卷材2mm、3mm和4mm。
4
带铝箔附着层的SBS
普通SBS改性沥 青防水卷材
带绿豆砂附着层的SBS
5ቤተ መጻሕፍቲ ባይዱ
2）卷材的粘结剂
(1) 冷底子油
(2) 沥青胶
(3) 溶剂型胶粘剂
与高聚物改性沥青防水卷材和高分子防水卷材卷材配 套使用的各种溶剂型胶粘剂。
如：适用于改性沥青类卷材的RA-86型氯丁胶粘结剂、 SBS改性沥青粘结剂等；三元乙丙橡胶卷材所用的聚氨酯 底胶基层处理剂、CX-404氯丁橡胶粘合剂；氯化聚乙烯胶 卷材所用的LYX-603胶粘剂等。
三元乙丙橡胶防水层：在卷材面上涂刷浅色保护着色 剂（如氯丁银粉胶等），不会明显增加屋顶自重。
上人屋顶的构造做法：
1）一般可在防水层上浇筑30～40mm厚的细石混凝土面层， 每2m左右设一分格缝，保护层分格缝应尽量与找平层分格 缝错开，缝内用防水油膏嵌封；
2）用砂填层或水泥砂浆铺预制混凝土块或大阶砖；
（4）上下卷材不能相互垂直铺贴。
防水卷材铺贴时应采用搭接方法，一般由檐口到屋脊一层层向上铺 设，搭接宽度 见下表。多层铺法的上下卷材层的接缝应错开。
多层铺法的上下卷材层的接缝应错开
底层垂直、面层平行屋脊铺设
双层平行屋脊铺设
层叠搭接半张平行屋脊铺设
根据防水材料分为： 柔性防水 刚性防水 涂膜防水
屋面的防水等级和设防要求
10.3.1 柔性防水屋顶
利用防水卷材与粘结剂结合，形成连续致密的构造层 来防水，具有一定的延伸性和适应变形的能力。
1、防水材料
1）防水卷材 沥青类 高聚物改性沥青类（SBS改性沥青油毡，再生胶改性沥
厚度：聚酯胎卷材3mm和4mm 玻纤胎卷材2mm、3mm和4mm。
4
带铝箔附着层的SBS
普通SBS改性沥 青防水卷材
带绿豆砂附着层的SBS
5ቤተ መጻሕፍቲ ባይዱ
2）卷材的粘结剂
(1) 冷底子油
(2) 沥青胶
(3) 溶剂型胶粘剂
与高聚物改性沥青防水卷材和高分子防水卷材卷材配 套使用的各种溶剂型胶粘剂。
如：适用于改性沥青类卷材的RA-86型氯丁胶粘结剂、 SBS改性沥青粘结剂等；三元乙丙橡胶卷材所用的聚氨酯 底胶基层处理剂、CX-404氯丁橡胶粘合剂；氯化聚乙烯胶 卷材所用的LYX-603胶粘剂等。
三元乙丙橡胶防水层：在卷材面上涂刷浅色保护着色 剂（如氯丁银粉胶等），不会明显增加屋顶自重。
上人屋顶的构造做法：
1）一般可在防水层上浇筑30～40mm厚的细石混凝土面层， 每2m左右设一分格缝，保护层分格缝应尽量与找平层分格 缝错开，缝内用防水油膏嵌封；
2）用砂填层或水泥砂浆铺预制混凝土块或大阶砖；
（4）上下卷材不能相互垂直铺贴。
防水卷材铺贴时应采用搭接方法，一般由檐口到屋脊一层层向上铺 设，搭接宽度 见下表。多层铺法的上下卷材层的接缝应错开。
多层铺法的上下卷材层的接缝应错开
底层垂直、面层平行屋脊铺设
双层平行屋脊铺设
层叠搭接半张平行屋脊铺设
